Содержание

Подключение к линии СИП

Подключение к линии электропередач выполненной проводом СИП можно сделать с помощью кабеля подвешенного на тросике, а лучше всего использовать другой СИП 4*16 или СИП 2*16.
Для этого вам понадобится:

дополнительный крюк на опору

Универсальные крюки SOT 76 и настенные крюки SOT 28.

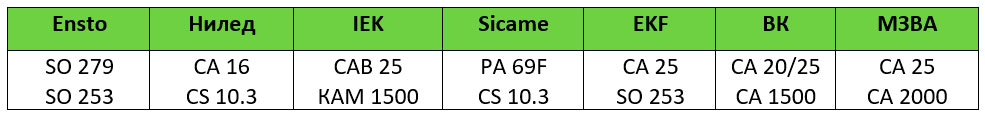

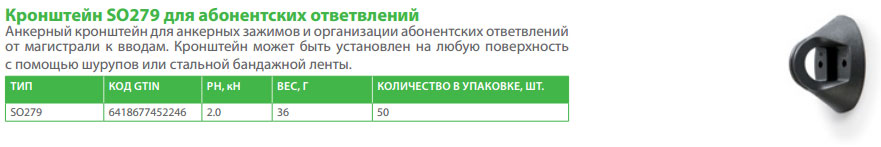

Кронштейны Ensto SO 279

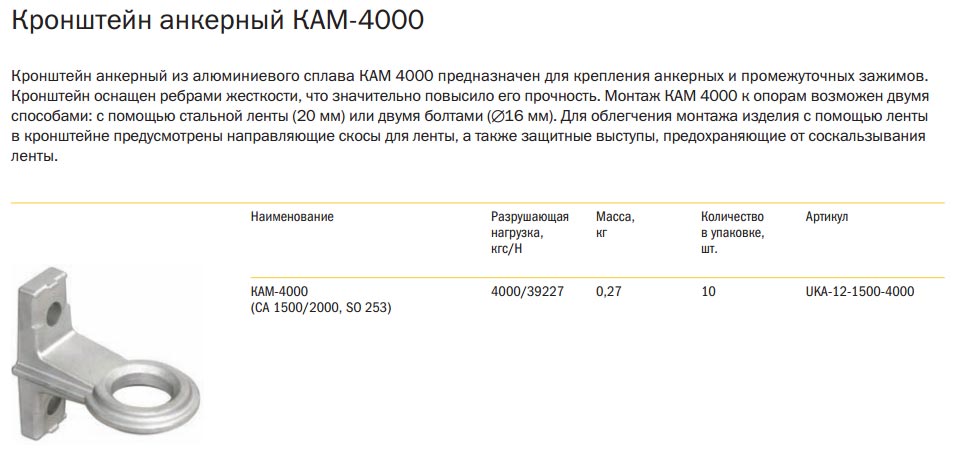

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

2 анкерных зажима

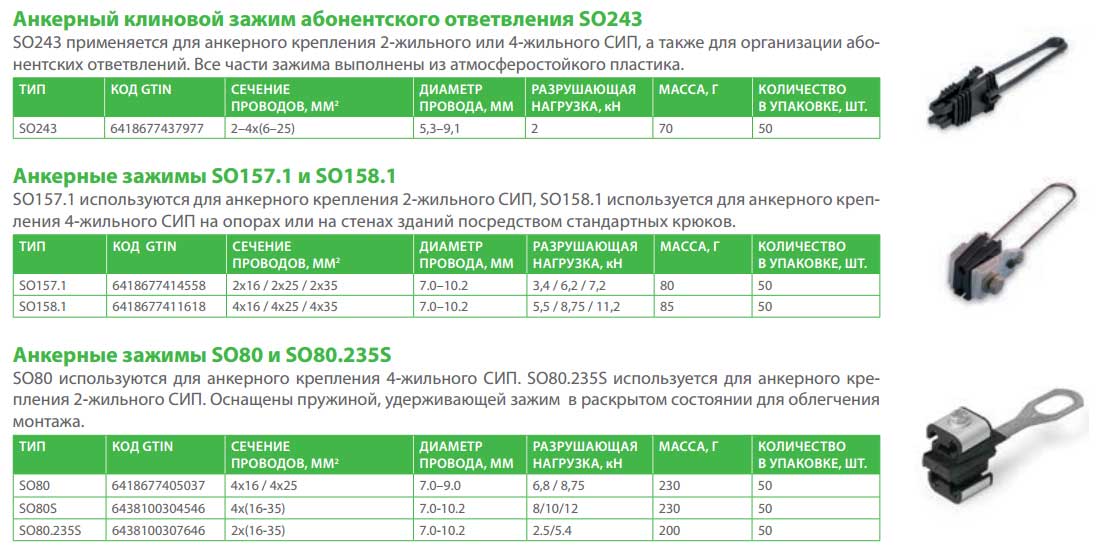

Анкер Ensto SO 243, SO 157.1, SO 158.1, SO 80

Анкер IEK ЗАБ и ЗАБу

Анкер КВТ ЗАБ

Анкер Sicam GUKp

Анкер Niled DN 123

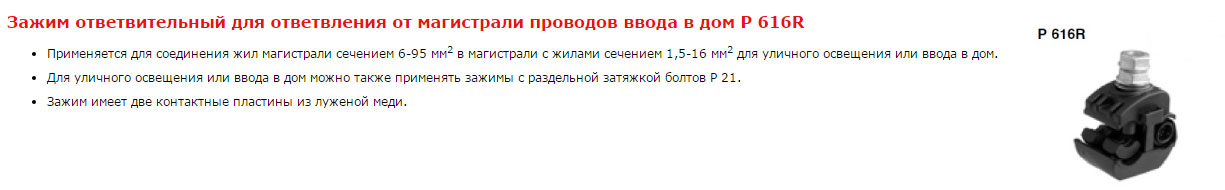

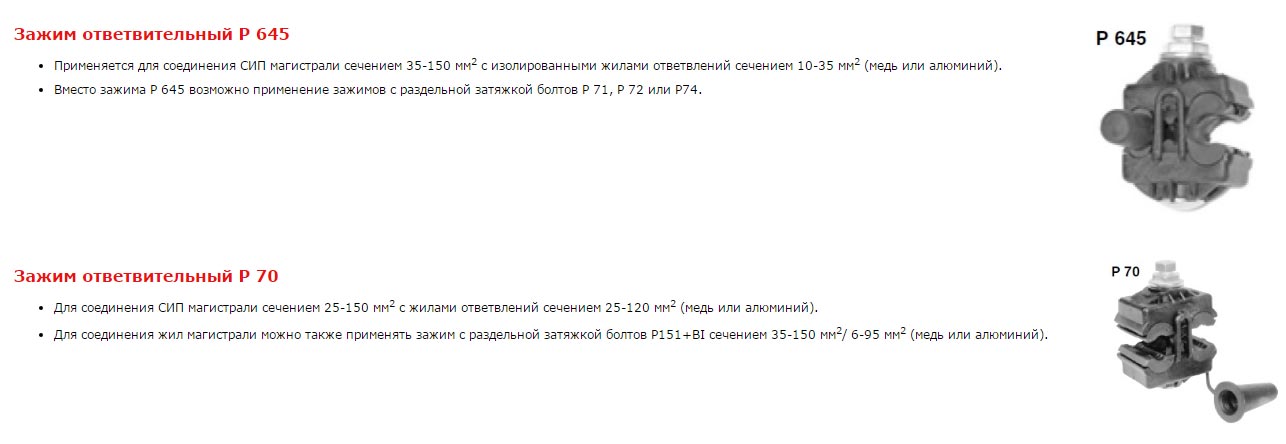

4 или 2 прокалывающих зажима

Зажимы Ensto

Зажимы Sicam

Зажимы Niled

Подробнее о методах подключения можно ознакомиться в статье «Как соединить провода СИП между собой и с медным кабелем».

Как лучше сделать опуск СИП по трубостойке до шкафа учета? Не нужно вырезать отверстие сбоку трубы, чтобы запустить туда провод.

Прорезая такие отверстия входа (сверху) и выхода (снизу), вы тем самым ослабляете всю конструкцию, а также открываете доступ влаги во внутрь. Если грубо взять скорость коррозии в 0,1мм в год, плюс учесть толщину стенок в 3мм, то лет через десять ваша стойка просто упадет.

Скорее всего учет не примут и заставят переделывать.

Поэтому СИП должен спускаться снаружи, защищенный трубой, либо атмосферостойкой гофрой ПНД (черная).

Для СИП 4*16 используйте гофру диаметром минимум 32мм. Будет удобнее заводить. Использовать ПВХ материал нельзя. В мороз все это полопается и прослужит на улице не более одного двух сезонов.

Еще один из вариантов — использование специальных дистанционных зажимов или бандажей. Вот их марки и характеристики с размерами под СИП:

Дистанционный бандаж Ensto SO75.100 и SO79

Дистанционный бандаж Sicam Bic

Дистанционный бандаж Niled Bic

СИП такой материал, который позволяет не прятать его в гофру. Однако по требованиям техники безопасности, любой провод или кабель (даже бронированный), должен быть защищен на уровне до 2м от земли. А шкаф у вас висит на расстоянии максимум 1,7м. Поэтому хотите вы или нет, а прятать его в трубы или гофру все равно придется.

Для крепления труб не желательно использовать простые сантехнические хомуты. Они не атмосферостойкие и все резники со временем рассохнуться и выпадут.

Гофру притягивайте к стойке опять же специальными хомутами для СИП. Иначе от мороза и солнца ПВХ материал хомутов полопается и весь ваш ввод будет болтаться как не понятно что. Для того, чтобы вода не попала внутрь шкафа, СИП опускают и заводят только снизу.

Окончательный ввод от трубостойки до дома лучше выполнить подземным способом, при помощи бронированного кабеля. Хотя каким образом вы будете заводить электричество после точки учета уже ваше личное дело. В технических условиях этого не прописывают.

Только помните, что провод СИП закапывать в землю нельзя!
Если подземный вариант не доступен (есть пересечение с газовой трубой, асфальт), то СИП опять нужно поднимать вверх и тянуть на фасад дома.
Когда данный шкаф у вас был в качестве времянки на момент строительства дома, а потом все таки пришлось выходить кабелем на одну из стен, оптимально в конце строительства будет полностью убрать трубостойку и сделать полноценный ввод в дом напрямую — от столба до фасада.

Прокладка бронированных кабелей в земле

Прокладка кабеля в броне в различных типах грунта имеет свои особенности. В местах с нестабильными грунтами, в скальных породах и в районах вечной мерзлоты укладывают кабель с проволочной броней, а в местах со стабильным типом грунта — с ленточной броней. При прокладке необходимо убедиться, что защитная оболочка не имеет электрических разрывов по всей длине. Заземление брони осуществляется плоским неизолированным проводом. Требуемое сечение заземляющего провода приведено в таблице:

Не пропустите: Таблица сечения проводов. Как собрать данные самостоятельно

Как сделать заземление брони кабеля

Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв. Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки. Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80. Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки. В этой статье мы рассмотрим, как заземлить бронированный кабель.

Характеристики трубостойки для ввода электричества

Изделие имеет следующие параметры:

Высоту.
Величину заглубления.
Размеры поперечного сечения.
Отметку установки кронштейнов для крепления щитка.
Сопротивление контура заземления.

Конструкция

Стойка представляет собой вкопанный в землю металлический стержень. К нему приваривают следующие элементы:

В верхней точке — петлю под натяжной зажим для СИП.
На удобной для обслуживания высоте — кронштейны для шкафа.
Несколько ниже — болт или шпильку для подключения к заземлению. Ее нельзя окрашивать.

Электрод-заземлитель (уголок или прут) вбивают рядом в грунт на глубину не менее 3 м.

https://youtube.com/watch?v=29pw8XCcpQk

https://youtube.com/watch?v=bv9VQE-oHkw

https://youtube.com/watch?v=5n9nMq1hzs0

Как правильно производить монтаж

После того как вы определитесь с выбором материала, нужно рассчитать, на каком расстоянии будут находиться друг от друга столбы, да и сколько их вам понадобится вообще для обеспечения электричеством всего участка.

Для этого существуют нормы, установленные инженерами электросети. Здесь учитывается длина столба, и какой провод будет использоваться. Из расчетов можно узнать, сколько метров должно быть между столбами. После чего, можно приступить к бурению скважин для дальнейшей установки в них столбов.

Так же, если вам необходимо отклониться от курса линии и, к примеру, «запитать» сарай, не обязательно на пути к нему устанавливать все те же столбы. Есть для этих целей небольшие промежуточные стойки. Опорный столб для них не требуется, в силу небольшого размера. Так же их можно использовать для уличного освещения на дачном участке.

Обратите внимание:
не стоит самостоятельно подключать участок к главной линии, даже если вы умеете обращаться с электричеством! За самостоятельное подключение, вас оштрафуют однозначно! Поэтому лучше подчиниться требованиям властей. И тогда у вас дома будет светло и уютно. Как поставить опору под ЛЭП вручную, смотрите в следующем видео:

Как поставить опору под ЛЭП вручную, смотрите в следующем видео:

Если вы приобрели загородный дом или собираетесь начать его строительство, то перед вами рано или поздно станет вопрос о подключение к электрической сети. Часто в связи с этим возникает потребность в установке вблизи участка опоры для линии электропередач. Вообще-то установкой столбов должны заниматься государственные организации и выполнять эти работы бесплатно, однако на практике все не так гладко, и ждать придется несколько лет. Специальные организации могут решить эту проблему за определенные деньги.

При найме специалистов нет необходимости вникать в тонкости работ, но определенные сведения все же необходимо знать. Столбы для электричества бывают трех видов:

деревянные опоры – наиболее дешевые, но не особо долговечные;
железобетонные столбы – самые распространённые в применении;
железные опоры линий электропередач – самые дорогостоящие.

Какой столб выбрать зависит от климатических условий и мощности энергопотребителя.

Примерная же стоимость установки столбов для электричества такова:

установка одного столба – 30-35 тыс. рублей;
пять столбов – 100 – 120 тыс. рублей;
десять опор – 170 тысяч и выше.

Разберемся, как получаются эти суммы. Во-первых, в стоимость монтажа входит и цена самого столба, во-вторых учтены и все особенности установки.

Способы организации проводки внутри дома

Анкерные кронштейны

В электротехнической практике применяются следующие виды арматуры:

Анкерные кронштейны – по 1 на дом и опору ЛЭП. Алюминиевые приспособления не подвергаются коррозии, колебанию температур. Фиксируются бандажными лентами из нержавеющей стали.
ответвительные зажимы – 4 (220 В) или 8 (380 В) штук. Создают контакт при соединении кабелей сечением 6-150 мм2 с проводниками сечением 1,5-6 мм2.
Анкерные зажимы – 2 шт. Элементы обеспечивают фиксацию проводов с изоляцией на ответвлениях до 1000 В. Внутренние клинья из термопластика исключают повреждения изоляционного слоя;
промежуточные зажимы. С их помощью можно подключить СИП-4 к промежуточной или угловой опоре. Материал имеет корпус, стойкий к ультрафиолету.
Крюки. Применяются, чтобы провести проводник по воздуху на деревянной, металлической опоре или поверхности стены.

Также понадобятся гильза, гофрированный рукав из металла для подвода кабелей через стену здания.

Существует несколько вариантов выполнения внутренней проводки.

Сварка провода

СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Возможно кому-то не известна аббревиатура СИП расшифровывается, как – самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

Провод СИП 2х16 длинной – 12 метров;
Анкерный зажим для СИП кабеля 4х16 – 2 штуки;
Зажимы прокалывающие ответвительные – 2 штуки;
Оцинкованный уголок с отверстиями – 1 штука;
Герметичная коробка с DIN рейкой – 1 штука;
ПВХ гофра с креплениями – 20 метров;
Двужильный медный кабель АВВГ 2х10 – 15 метров.
Автоматический выключатель EKF ВА47-73 – 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Снять фазы, нулевой провода со столба

Коммутация электрической проводки и состав распределительной коробки в районе столба

Нормальный столб увенчан громоотводом. По правилам у основания вбивается стальной кол достаточной длины (сечением свыше 14 квадратных миллиметров), заводится местная шина. Молния сразу входит на землю. Шина громоотвода электрически объединяется с нулевым проводом. Рядом вешается распределительный щит со счетчиком. Затем электрический кабель уходит в траншею или воздухом достигает здания. Чаще случается, имеется пустой участок земли. Стоит столб, отсюда нужно начинать работу.

Согласно плану, на руках электрический проект:

Прописывается квота потребления энергии. Гарантируется государством, недобравшие лимит в будущем получат проблемы. Грамотно составленный электрический проект выступает гарантией, после ввода кабеля в дом ничего менять не придется.
Часто современное домовладение снабжается тремя фазами. Понятно, вероятность полного пропадания электрической энергии снижается. В дальнейшем на территории дома поставим реле отслеживания наличия и переключения фаз, при помощи которого принцип реализуется на практике.

Для строительства требуется электроэнергия, ниже основной коробки поставим малую временную, снабженную розеткой. Строители обеспечены энергией. После окончания строительства временная распределительная коробка с розеткой убирается. Большинство агрегатов здесь нужно опломбировать. Свяжитесь с инспекторами местных энергосетей, перечислим варианты:

По правилам оборудование мощнее определенного уровня снабжается общедоступным средством выключения питания. Сосед сможет оставить без света, если вдруг случится ЧП, МЧС, пожарные смогут обезопасить (и пострадавших) от удара током. На входе кабеля в распределительную коробку ставится трехфазный электрический выключатель.
Счетчики различного типа. Выше говорили: фаз одна-три. В последнем случае стоимость оборудования резко повышается, усложняется составом. За повышение надежности придется заплатить. Тип счетчика выбирается согласно требованиям местных энергосетей (мощность, активная, реактивная).
После счетчика ставятся однополюсные, двухполюсные автоматы защиты. Обрывают сеть при перегрузке. Следует знать, счетчик можно купить с защитной функцией. Некоторые модели позволят задать «важные» и «второстепенные» ветви. При перегрузке в первую очередь вырубаются последние. Тип автоматов защиты определяется электрическим проектом дома. Двухполюсные дороже.

Как вести электрическое соединение проводов и кабелей

В распределительной коробке локальная нулевая шина. Сюда заводится местное заземление, общее с громоотводом (одна из причин запрещения использования в грозу видеомагнитофонов). Осуществляется ответвительной муфтой, например, «ореха». Шина заземления громоотвода представлена оголенной стальной арматурой, спускающейся ниже поверхности почвы. Окисленная сталь зачищается напильником (наждаком) на длину контактной муфты. Сбоку заводится медный провод, снабженный желто-зеленой изоляцией.

Выбор кабеля по сечению и марке

Алюминиевая кабельная продукция запрещена для скрытой прокладки внутри помещений. Поэтому для ввода, как и для всей внутренней проводки, используются марки кабеля с цельными медными жилами: ВВГ или ПВ-1 при прокладке по пластиковым или стальным трубам.

Считается, что проводящая способность внутреннего кабеля должна быть эквивалентной линии ввода от муниципальной сети. Подход не совсем верный: при установленной мощности в 3–4,5 кВт дублировать 16 мм2 алюминия (минимальное сечение СИП) невыгодно. Поэтому достаточно обеспечить коэффициент надёжности в 1,3 при расчёте сечения кабеля по максимальному току линии, определяемому ограничителем мощности или автоматическим выключателем перед счётчиком.

На практике для ввода используют медные жилы сечением 2,5 или 4 мм2, реже — 6 мм2. Соответствующие этим типоразмерам уставки вводного автомата — 25, 32 и 40 А.

Частые ошибки при монтаже

А теперь давайте уделим внимание основным моментам при монтаже, которые вы можете и должны проконтролировать в ходе выполнения работ электриком. Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров

В противном случае придется ставить дополнительную опору или делать трубостойку

Во-первых, расстояние от основной опоры до дома должно быть не более 25 метров. В противном случае придется ставить дополнительную опору или делать трубостойку.

Также трубостойка понадобится, если энергоснабжающая организация не дает разрешения монтировать шкаф учета на фасаде и требует его размещать на ближайшей опоре.

Ошибка №18
Нельзя, чтобы габарит от земли до провода СИП на фасаде дома был менее 2,5м.

Не поленитесь, возьмите рулетку и проверьте эту высоту. Если не получается выполнить данное требование, монтируйте гусак.

Ошибка №19
Не крепите анкерный кронштейн к элементам кровли (ветровик).

Несущая способность древесины в этих местах слабовата и крепеж от сильных ветровых нагрузок может вырвать с корнями. Вес у СИПа хоть и небольшой, но рычаг длиной в пару десятков метров делает свое дело!

Лучше всего засверлиться к фронтону дома на старую добрую траверсу или несущий брус.

Ошибка №20
Также не рекомендуется крепить СИП на боковую стену здания.

Дело здесь в сосульках, которые по весне при падении часто повреждают провода.

Можно конечно заморочиться, и раз и навсегда избавиться от сосулек. Но это совсем другая история.

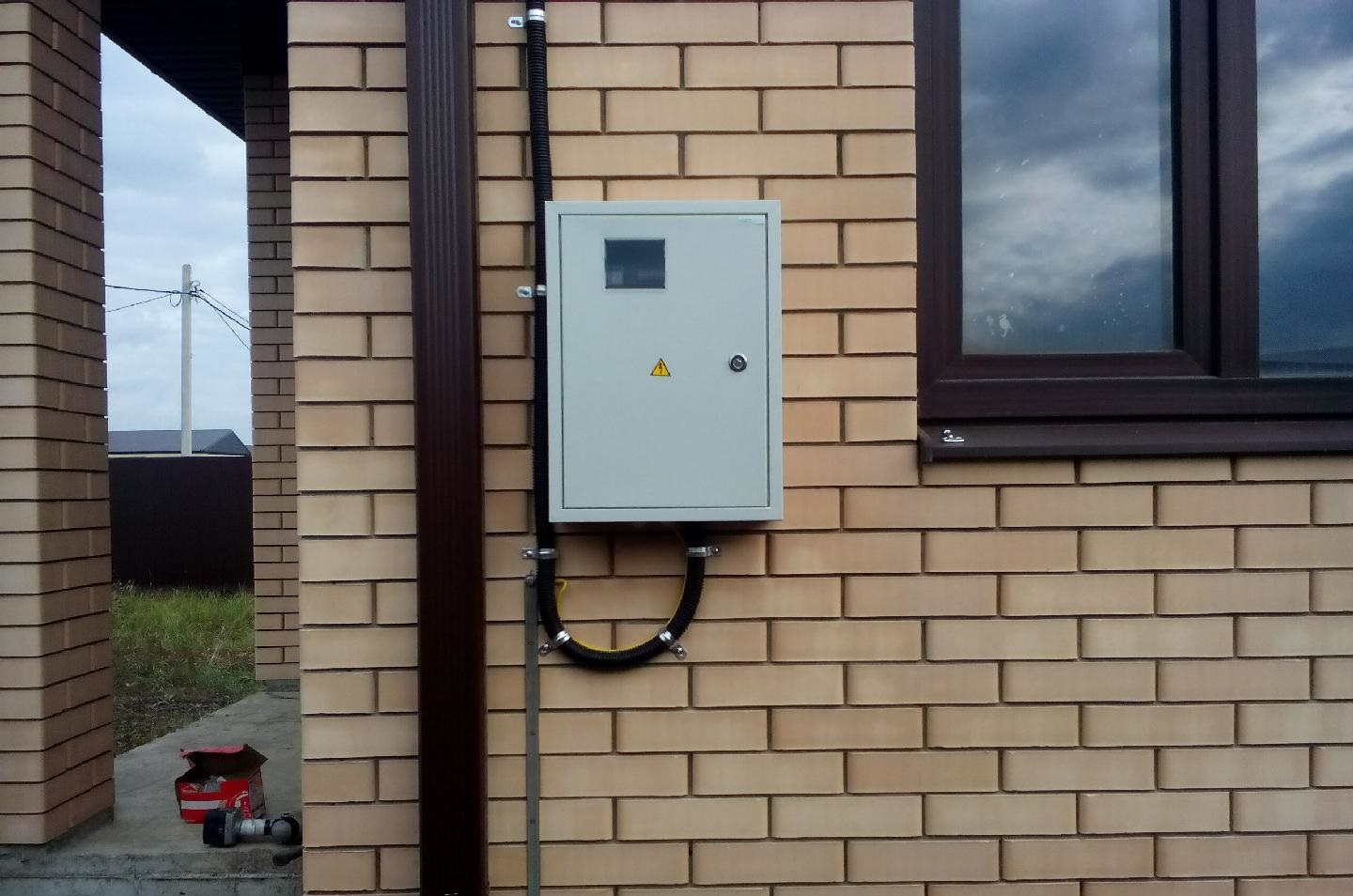

Спуск кабеля к распредшкафчику должен быть защищен гофрой.

Ошибка №21
Гофра должна быть не серого цвета как для домашней проводки, а стойкой к ультрафиолетовому излучению + не поддерживающая горение.

На деревянных стенах нужно использовать металлорукав.

Ошибка №22
Конец кабеля в месте подключения к СИП на фасаде должен смотреть вниз, а не вверх.

Это защита от проникновения влаги в разделанный кабель.

Еще лучше конец гофры, откуда заходят провода герметизировать перчаткой “ТПИ мини” от КВТ.

На 25 и 32 гофру она липнет отлично.

Если кабель сразу заходит на чердак, а не спускается по фасаду вниз, то ввод через стену должен быть сделан через металлическую гильзу.

При этом трубка должна быть не прямой, а с загнутым к низу концом.

Отверстия в ней после ввода кабеля нужно надежно герметизировать. Для защиты от влаги самого СИП, как на опоре, так и на фасаде, применяются колпачки.

Ошибка №23
Если их не будет, то через пару лет провод как насос нахватается воды и очень скоро выйдет из строя.

Вот наглядный пример подтверждающий данную проблему.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Стоят колпачки копейки, но без них невозможна длительная и надежная эксплуатация самонесущего провода. Практически каждый прокалывающий зажим имеет в свое конструкции такой колпачок.

Однако на некоторых моделях они крепятся на тонких ремешках. Случается, что ремешок отрывается и колпачок теряется.

В этом случае не экономьте и обязательно купите себе новый. Благо, продаются они и по отдельности.

Ошибка №24
Снимать изоляцию с жилы кабеля при подключении через прокалывающий зажим не нужно.

Если кабель у вас слишком малого сечения (2,5мм2-4мм2, хотя куда такой кабель на ввод???), то производитель рекомендует сложить жилу вдвое, чтобы обеспечить большую площадь соприкосновения.

Тонкая жилка может попасть между шипов, и даже если поначалу контакт появится, со временем это место будет греться и кабель отгорит. Жилы от 6мм2 складывать вдвое не нужно.

Сам СИП от опоры до дома, несмотря на его изоляцию, должен проходить минимум в 0,5м от ближайших деревьев и кустарников.

Если вы не хотите вырубать любимую березку или яблоньку, то лучше выбрать другую точку крепления на фасаде. Любой СИП проходя сквозь деревья, со временем перетирается.

Ошибка №25
Не слушайте тех, кто говорит, что такие провода можно безболезненно пускать через зеленые насаждения и им ничего не будет.

Даже толстые жилы в 50-70мм2 через несколько лет при постоянных ветрах прорезаются веткой как ножовкой.

Вот сводная таблица минимальных отступов и расстояний при прокладке СИП провода в жилой дом.

https://youtube.com/watch?v=GYs2IU8b3_w%3F

Не отходя от стандартов

Если есть возможность, можно ли некоторые виды работ выполнить самостоятельно? Конкретный пример: не возникнет ли проблем с электросетями, если самостоятельно будет сделана трубостойка для ввода электричества? Своими руками выполнение её допускается, при условии полного соответствия полученного результата техническим условиям. Изготавливают этот элемент из стальной трубы. Если необходим ввод двух проводов, то внутренний диаметр её должен быть 20 мм, а под четыре провода – 32 мм. Во избежание попадания в трубу влаги, конец её должен быть загнут вниз, в буквальном смысле развёрнут в виде крюка на 180 градусов в противоположную сторону, вот так должна выглядеть трубостойка для ввода электричества (фото). Поверхность изнутри для защиты от коррозии необходимо обработать битумом, но можно и просто масляной краской. Край трубы на месте отпила нужно зачистить напильником, чтобы устранить заусенцы, которые могут повредить изоляцию кабеля.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм 2 . Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм 2 . Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм 2 , но для перестраховки лучше купить кабель понадежнее — с 4 мм 2 . Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Выбор места установки

Существует 3 способа размещения конструкции.

На крыше здания

Такая стойка еще может называться гусаком. Из-за сложности монтажа и труднодоступности шкафа этот вариант является наименее желательным. К нему прибегают редко, когда отсутствует возможность реализовать другие способы.

На стене

Преимущество этого варианта заключается в высокой надежности.

Повреждение транспортом или механизированным садовым инвентарем исключено. Способ не подходит для зданий с дорогой облицовкой, поскольку стойка и шкаф портят внешний вид фасада.

В виде отдельной конструкции

К этому варианту прибегают, чтобы сохранить привлекательность здания. По сравнению с предыдущими способами изделие обходится дороже, что объясняется следующими причинами:

большими габаритами;
повышенными требованиями к прочности.

Данный метод применяется чаще всего, поэтому далее он будет рассмотрен подробно.

Месторасположение отдельно стоящей трубостойки выбирают с учетом указанных в нормативах максимальных расстояний:

От границы участка (вглубь) — 25 м.
От опоры ЛЭП — 25 м.

Рекомендуется отвести под счетчик на участке такое место, чтобы выполнялись 2 условия:

Посторонние не имели к нему доступа.
Инспектор энергосбыта мог снять показания, не заходя во двор.

Шкаф располагают лицевой панелью в сторону улицы.

Снять фазы, нулевой провода со столба

Коммутация электрической проводки и состав распределительной коробки в районе столба

Согласно плану, на руках электрический проект:

Как вести электрическое соединение проводов и кабелей

Обязательно заземлению подлежит корпус щитка. Можно использовать резьбовые соединения, при помощи заклепочника приделать специальное ушко. Для прокладки коммуникаций используется жила с желто-зеленой изоляцией. Часто специальных клемм на корпусе нет, тогда отверстия монтажа сверлятся по месту

Важно в этом месте изнутри зачистить краску, обеспечив надежный электрический контакт

Электропроводка в доме

Кабель проходит внутрь через специальный ввод. Обычный состав: две или четыре жилы, одна является нулевым проводом. Автоматы защиты ставятся на фазы. Иногда электрический проект требует рвать также и нулевой провод. Автоматы используются двухполюсные для одной фазы. По правилам изоляция нулевого провода имеет синий цвет, либо аналогичного цвета полосу, вьющуюся по кругу. Даже если от столба идут другие жилы, для местной разводки следует использовать именно такой вариант.

По современным правилам в доме присутствует заземление. Тянуть электрическим кабелем от столба будет неправильным решением. Контур молниезащиты здания сформирован минимум двумя штырями (каждый длиной 2,5 метра ниже уровня земли с расстоянием порядка 3-х метров). Хозяин уполномочен сделать ветку самостоятельно. Описывали процесс изготовления правильного громоотвода, каким образом соорудить контур. Сюда нужно:

Подведем итог: кабель составлен двумя-четырьмя жилами. Сечение выбирается согласно мощности. Берите запас. Например, 25 ампер 6 квадратных миллиметров меди. Проводка выбирается, позволяя автомату гарантированно сработать раньше наступления перегрузки. Допустим, номинальный ток 25 А, сеть при превышении на 13% будет работать больше часа, 45% – несколько меньше. Кабель должен выдержать 35 А трехфазной сети, схема с изолированной нейтралью — запасите больше.

Один трехжильный кабель указанного сечения выдерживает 35 А (на каждую жилу). Установив автомат 25 А, гарантируете работоспособность системы. Главный вопрос – подключиться к столбу! Нулевой провод нижний из имеющихся. Один уровень заняли две жилы — нужная находится справа, смотреть от подстанции. Цветовой маркировкой обозначается синей линией, ответвляются по соседним столбам контуры громоотводов.

Кабель ввода электричества в дом присоединяется при помощи ответвительных муфт (подходящего типа). Допустим, оголенный провод посадим на обычный орех. Главное при монтаже фазного провода не трогать другие ветки. Гарантирован летальный исход. Намного безопаснее прокалывающие муфты. Боковая ветвь, выбранная сделать ввод электричества в деревянный дом, монтируется на земле. Электрик поднимается наверх, жилы цепляет согласно назначению.

Форумы засыпаны вопросами: как выполняется ввод электричества в частный дом. Дан совет: не мешайте специалистам, нарочно сделают неправильно. Электрики осознают, куда вести, единственно, требуйте использовать муфты, избегая скруток.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Подключение СИП на опоре

Рассмотрим каждый из узлов по отдельности. Начнем с опоры.

Во-первых, СИП на опоре нужно за что-то закрепить.

Ошибка №3
Не цепляйте провод за существующие элементы конструкций – траверсы, монтажные петли, штыри и т.п.

Это делается при помощи специального крюка или кронштейна.

Вот его спецификация от разных производителей.

На опоре он крепится при помощи бандажной ленты.

Обратите внимание, есть ленты стандартной шириной 20мм, а есть 10мм. Также при одинаковой ширине они могут отличаться и толщиной

Также при одинаковой ширине они могут отличаться и толщиной.

Бандажная лента на опоре стягивается специальной машинкой.

Фиксация ленты происходит скрепой или бугелем.

Подбирайте скрепу так, чтобы она соответствовала ширине ленты!

Ошибка №4
Для узкой ленты скрепа на 20мм уже не подойдет.

При этом следует различать разновидности скрепы и бугеля. Нельзя их считать абсолютно одинаковыми по условиям применения.

Бугель (тот что с зубчиками) монтируется на анкерных опорах магистральных ВЛИ. У него гораздо большая разрушающая нагрузка или грубо говоря, он прочнее «держит» ленту.

Что это значит? Представьте, что кто-то случайно зацепил ваш СИП и потянул его со всей дури. Ну или просто на него упало дерево.

При очень надежном креплении на опоре бугелем, СИП просто вырвет вместе с куском вашего фасада. Если же на опоре бандажная лента будет стянута скрепой, есть большая вероятность, что лента просто разойдется и “отстегнет” анкерный кронштейн от опоры.

Провод СИП упадет на землю, не повредив фасад дома. Если у вас нет в наличии специальной машинки для затяжки бандажной ленты, есть еще один вариант крепежа кронштейна на опоре — хомутом от EKF BF 207.

Здесь всё стягивается обычным гаечным ключом без специнструмента.

Технические условия подключения бытовки

Несмотря на то, что бытовка это не дом, правила её подключения не отличаются от подключения дома.

Расстояние от опоры подключения или от места отключения в пролёте ВЛИ не более 25 метров. Если больше нужна промежуточная опора;
Высота воздушного ввода кабеля от земли не менее 2 метров 50 см. Так как высота бытовок такую высоту не даст, то на крыше бытовки для ввода ставится специальный гусак из металлической трубы.
Гусак ввода обеспечит не только нужную высоту, но сделать защищенный (гильзовый) проход кабеля подключения через строение. При проходе через деревянное строение гусак должен быть закрыт несгораемым материалом.
На вводе кабеля ставиться вводной автоматический выключатель, далее счетчик учета и автоматы групп электропроводки бытовки. Их достаточно два.

Электропроводка в самой бытовке делается заранее или после подключения, разницы нет. При выборе бытовки можно выбрать бытовку с электропроводкой.

Так как бытовки обычно деревянные, то проводка внутри бытовки делается открыто, на роликах или в коробах. Для безопасности розетки и светильники для бытовки выбираются с повышенными степенями защиты корпуса .

Что такое трубостойка и как ее установить самостоятельно

Подключение к линии СИП

Прокладка бронированных кабелей в земле

Как сделать заземление брони кабеля

Характеристики трубостойки для ввода электричества

Конструкция

Как правильно производить монтаж

Способы организации проводки внутри дома

Через дифавтомат

Снять фазы, нулевой провода со столба

Коммутация электрической проводки и состав распределительной коробки в районе столба

Как вести электрическое соединение проводов и кабелей

Выбор кабеля по сечению и марке

Частые ошибки при монтаже

Не отходя от стандартов

Материалы, оборудование

Кабель

Выбор места установки

На крыше здания

На стене

В виде отдельной конструкции

Снять фазы, нулевой провода со столба

Коммутация электрической проводки и состав распределительной коробки в районе столба

Как вести электрическое соединение проводов и кабелей

Проводка в гараже: требования правил

Подключение СИП на опоре

Технические условия подключения бытовки

Похожие записи:
