Тонкости подключения теплого пола

Содержание

Устройство и назначение термодатчика

Итак датчик температуры для системы теплого пола представляет собой терморезистор защищенный стеклянной колбой, а также имеющий медный проводник длиною около 3 метров для соединения с терморегулятором. Помимо стеклянной колбы для плиточных полов, сам термодатчик защищён также гелевой оболочкой. Проводник изолирован качественной ПВХ (полихлорвинил) с целью защиты от внешнего воздействия и повреждений. Длину проводника можно увеличивать, и естественно, уменьшать, до 50 метров, главное, чтобы в конце проводника был не повреждённый датчик.

Для его простой замены в дальнейшем рекомендуется поместить данную конструкцию в металлопластиковую трубку, даже если производитель в комплекте предоставил пластиковую гофру, диаметр которой составляет 16 мм. Металлопластиковая труба имеет более гладкую внутреннюю поверхность поэтому доставать и установить, а также производить подключение нового термодатчика, в случае выхода со строя, намного легче. Такие виды термодатчиков устанавливаются в твёрдые напольные покрытия (под плитку или керамогранит).

Другая разновидность датчиков, рекомендованных под ламинат, ковролин, то есть мягкие виды напольного материала, представляют собой специальные цилиндры из пластика, которые подключаются к концу электрического кабеля.

Принцип работы термодатчика очень прост, при изменении температуры сопротивление его меняется, тем самым давая сигнал терморегулятору на включение или отключение системы тёплый пол от 220 В, самой распространённой в быту сети.

Недостатки

Хоть некоторые производители и заявляют, что у пленочных ИК-полов нет недостатков, это не совсем так. Минусов немного, но они все-таки есть. К ним относятся:

  • Высокая стоимость ИК-пола.
  • Неправильная эксплуатация может привести к возгоранию пленки.
  • Зависимость от электроэнергии. При отключениях электричества пол будет охлаждаться.

Еще один нюанс – места, где размещены ИК-нагреватели, нельзя перекрывать мебелью, бытовой техникой или другим оборудованием. Когда полы устанавливаются впервые, это требование легко учесть. Но если хозяева захотят сделать перестановку, то могут возникнуть определённые проблемы.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка)  монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем

Уложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Видео-уроки по укладке

Расчет систем

Согласно инструкции по установке инфракрасного пленочного пола, выделяются следующие её этапы:

  • Проектная часть и расчет;
  • Подбор элементов системы и материалов;
  • Установка системы;
  • Тестирование схемы;
  • Чистовые работы.

Изначально важно учесть, что эффективная базовая система ИК-обогрева должна занимать около 80% совокупной площади помещения, а в случае вспомогательного варианта – около 40% (при этом конструкция не должна размещаться под массивной мебелью). Подсчёт площади, подлежащей обогреву, производится из расчёта того, что ИК-пленка размещается на расстоянии не менее 10 см от стен или вертикально расположенных поверхностей. Подсчёт площади, подлежащей обогреву, производится из расчёта того, что ИК-пленка размещается на расстоянии не менее 10 см от стен или вертикально расположенных поверхностей

Подсчёт площади, подлежащей обогреву, производится из расчёта того, что ИК-пленка размещается на расстоянии не менее 10 см от стен или вертикально расположенных поверхностей.

Приступая к расчёту мощности системы важно учитывать, что мощность отдельного ИК-изделия может составлять от 150 до 220 Вт/м. кв

Уровень энергопотребления для изделия вычисляется по формуле: Эп=Sо*k*Т, где:

  • Эп – потребление энергии, Вт/час
  • Sо – площадь м. кв.
  • k – коэффициент перерасчета (к примеру, схема включена на 50%, тогда k равен 0,5)
  • Тм – тепловая мощность пола.

Рассчитывая количество необходимых термостатов, а также места их расположения надо учитывать, что при установке нескольких комплектов полов необходимы несколько термостатов, поскольку потребляемая устройством мощность суммируется.

Установка термостата обычно происходит на высоте 15-20 см над чистовой поверхностью пола, для комфортного же использования – на высоте около 1 метра (на уровне розеток). Термостаты располагаются на стене противоположной направлению укладки полос изделия (для экономии проводки).

Для термостатов применяют 2 варианта подключения:

  • Разделение площади на зоны и присоединение каждой из них к отдельному термостату;
  • При помощи пускателя (или специального реле). Такое реле будет исполнять функцию безопасного управления всей системой (для установки лучше привлечь специалиста).

Область применения

Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями.
Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками: В этом случае соединение проводов не такое запутанное. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
Затем подключается заземление.
Для проверки соответствия сетевых жил можно применить индикаторную отвертку. Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Укладка труб методом — змейкой и улиткой Подключение нагреваемого пола по комбинированной схеме Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами.
Схема контуров с жидким теплоносителем Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров детальнее: » Длина контура водяного теплого пола: правила расчета «. Процесс монтажа инфракрасного теплого пола смотрите далее. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.

Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.

Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх.
Монтаж теплого пола Caleo под ламинат и линолеум

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

Это интересно: Как подключить электричество к гаражу — это необходимо знать

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Принцип работы

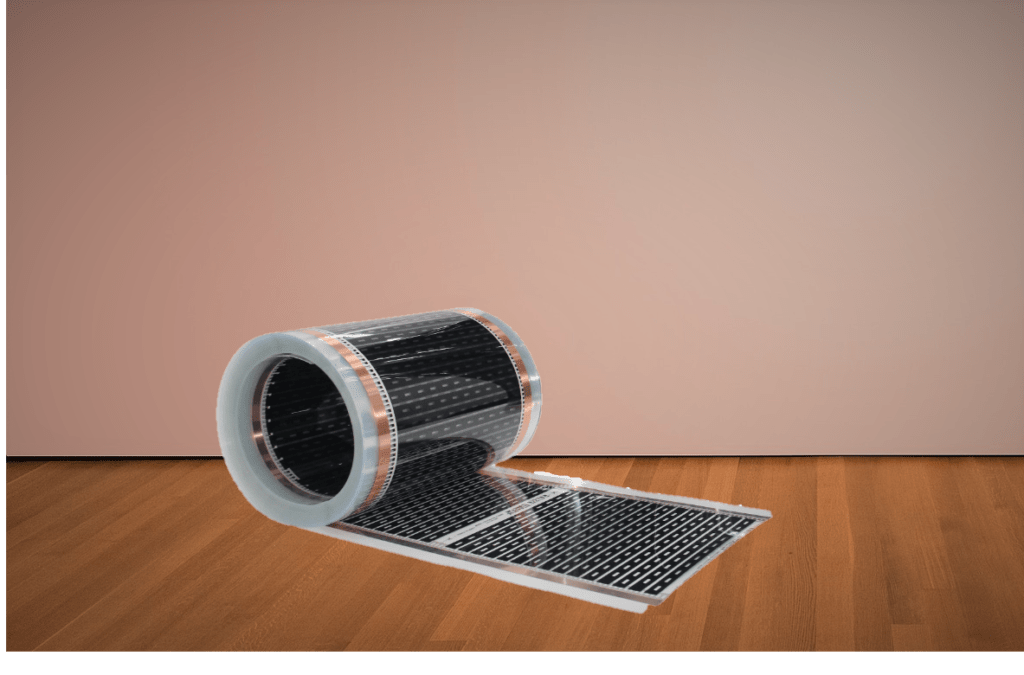

Система представляет собой тонкую пленку, между слоями которой уложены карбоновые полосы. Именно они являются нагревающими элементами. Укладка выполняется на заранее подготовленное основание, система подключается к электросети и начинает греться. Обогрев всех расположенных вокруг пленки элементов происходит за счет ИК-излучения.

Конструкция ИК-пола

За счет небольшой толщины пленки поверхность пола нагревается очень быстро и выключается терморегулятором, работая порядка 20 минут в час. При снижении температуры в помещении система снова начинает работу и прогревает основание. По сравнению с иными типами обогревателей, ИК-пол отличается большим КПД, потребляя совсем немного электроэнергии.

Сравнение водяного и пленочного пола

Система может применяться в любых помещениях с учетом расстановки мебели: под крупные и тяжелые объекты пленка не ложится. Проще использовать ее только в тех местах, где ноги контактируют с поверхностью плитки, к примеру, на выходе из ванной.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Укладка инфракрасного теплого пола: технология

Первый шаг – составить план размещения полос термопленки, соединительных контактов и датчиков. Измерить длину полос термопленки. Произвести расчет необходимого количества термопленки и отражающей подложки на данную площадь. Из подсчетов нужно исключить площадь тех мест, которые будут располагаться под мебелью (диванами, шкафами и так далее). Укладка теплоизоляционной подложки, в отличие от термопленки, рассчитывается на всю площадь помещения.

Схемы распространения тепла от радиатора отопления (слева) и инфракрасного обогревателя (справа).

Монтаж терморегулятора. Заблаговременно определить в стене будущее месторасположение терморегулятора, прислонив его к стене, визуально выровнять и сделать отметку карандашом. Для встраиваемого терморегулятора необходимо проштробить места для подводящих проводов и под терморегулятор.

Предварительная подготовка основания. Нужно очистить пол от загрязнений и пыли с помощью щетки или пылесоса и убрать все неровности поверхности. При влажной поверхности нужно тщательно просушить его.

Укладка теплоизоляционного материала. Уложить теплоизоляционную подложку на всю площадь комнаты. Соответствующая необходимым размерам пленка разрезается по специальным линиям разреза. Закрепляется между собой с помощью скотча.

Укладка инфракрасного теплого пола. Нарезать полоски термопленки желаемой длины. Пленку можно разрезать в любом месте: или в указанном производителем, или между обособленными нагревательными элементами. Нужно изолировать разрезанные стороны термопленки. В случае разрезания в обозначенном изготовителем месте изоляции подлежат только пластины коллектора. Вся ширина термопленки изолируется, если разрез сделан между отдельными нагревательными элементами. Каждая полоска раскладывается на поверхности пола согласно подготовленному плану, и делаются отметки карандашом под прорубание штроб. Отступ между полосками термопленки должен составлять минимум 1-2 см, а от стен – 5-10 см. Нужно следить за тем, чтобы не происходило наложение полосок термопленки друг на друга и случайный нахлест.

Соединение контактов. Один из концов клеммы всовывается в промежуток между слоями, второй конец клеммы должен находиться со стороны медной шины сверху над термопленкой. Для подсоединения контактных клемм медная и серебряная шина расслаивается на конце термопленки. Подсоединяются провода к клемме. К одной медной полосе термопленки подводится 0, к другой – фаза. Клемму с помощью пассатижей нужно прижать аккуратно и крепко.

Несколько полосок термопленки должны соединяться параллельно, как в схеме.

Схема подключения инфракрасного теплого пола.

Изолируются места контактов. С помощью изоляционного материала мастик с обеих сторон изолируются места соединения клемм. На обратной стороне термопленки изолируется медная шина полосками (2,5х5 см) битумного скотча.

Чтобы придать поверхности пола идеальную ровность, подводящие провода утопляются в заранее вырезанные канавки в теплоизоляционном материале. Проводку можно сделать под плинтусом.

Установка напольного датчика. Датчик температуры подсоединяется к терморегулятору. Закрепляется датчик на нижней стороне термопленки и приклеивается скотчем. Датчик температуры и провода также необходимо расположить в углубления, чтобы поверхность пола была ровной. Для этого нужно предварительно обозначить места под штробы. Обозначенные штробы вырезаются дисковой пилой или прорубаются сечением. Провода в теплоизоляции фиксируются скотчем. Также необходимо сделать вырезы теплоизоляции под контактами для получения ровной поверхности пола. Терморегулятор нужно подключить к сети и проверить работоспособность всей системы. Измеряется сопротивление, результат записывается в гарантию.

План укладки инфракрасного теплого пола зарисовывается на обратной стороне гарантии.

Уложить любое финишное напольное покрытие: ламинат, ковролин или линолеум. Прежде чем уложить покрытие, поверх термопленки для ее защиты от попадания воды нужно постелить полиэтиленовую пленку. Пленка накладывается с нахлестом листов в 20 сантиметров.

https://youtube.com/watch?v=YuUaj1DzMx0

Панели ламината можно класть сразу на полиэтиленовую пленку. Финишное покрытие из ковролина или линолеума кладется на предварительно уложенные листы ДВП или фанеры. При этом укладывать листы первичного пола нужно так, чтобы не повредить саму термопленку.

Теплый водный пол

У владельцев частных домов пользуются популярностью водные теплые полы, которые запитываются от автономного котла. Преимущества этой технологии — эффективность и минимальные расходы на обогрев помещения в зимнее время года. Такая схема может быть реализована исключительно в частных домах, так как подключаться к центральной системе отопления в многоэтажках запрещается.

Конструктивно водная схема подключения теплого пола включает следующие элементы:

  1. Клапанный термостатический управляющий механизм, который перекрывает движение нагретого в котле теплоносителя.
  2. Клапанное балансировочное устройство, предотвращающее холостую прокачку теплоносителя в контуре отопления.
  3. Циркуляционный насос, обеспечивающий необходимое давление в нагревательных контурах.
  4. Предохранительный термостат, расположенный в основной трубе и отвечающий за температуру в системе.
  5. Электропривод водяного коллектора для управления клапанами нагревательных контуров.
  6. Притворный клапан (байпас), открывающий и перекрывающий движение по большому и малому кругу.
  7. Водяной коллектор, отвечающий за давление и распределение теплоносителя по контурам.
  8. Выносной терморегулятор, который управляет работой автономного котла.

Также в системе теплого водного пола может использоваться гидравлический разделитель, представляющий специальную емкость, где накапливается горячий антифриз. В последующем при необходимости нагрева помещения теплоноситель с помощью циркуляционного насоса закачивается в большой или малый контур, быстро повышая температуру в доме. Гидравлический разделитель может отличаться своим объемом и устанавливается в специальной стеновой нише или в коллекторном шкафу.

Как и в случае с классическим радиаторным обогревом, в системе теплого водного пола необходимо использовать расширительный бачок, основное назначение которого — стабилизация давления в контуре при нагреве теплоносителя.

Размеры расширителя выбирают в зависимости от мощности отопительного оборудования и общего объема теплоносителя.

Конструктивная сложность системы водного обогрева пола вынуждает многих домовладельцев обращаться к специалистам. Лишь при использовании готовых комплексных нагревательных установок и наличии на руках качественного проекта всю работу можно провести самостоятельно. При подключении водного теплого пола необходимо проверить качество и герметичность соединения фитингов. Завершив установки основных компонентов, следует провести пробный пуск, отрегулировав всю систему. После этого можно укладывать декоративное напольное покрытие, расположенное над обогревательными контурами.

Перед самостоятельным монтажем теплого пола необходимо изучить инструкцию

Управлять системой теплого водного пола можно как при помощи механических терморегуляторов, так и автоматических блоков расширения, которые подключаются к автономному котлу. В последнем случае обеспечивается максимально эффективный нагрев помещения, вся система работает по инструкции пользователя, а при необходимости можно с легкостью увеличить или уменьшить интенсивность обогрева отдельных помещений или всего дома.

Обустроив электрическую или водную систему подогрева, можно решить проблему с теплом и повысить комфортность проживания в частном доме. Наибольшей популярностью пользуются электрические нагревательные маты, подключение которых не представляет особой сложности

Владельцы частных домов могут обратить внимание на водный нагрев пола, который позволяет с максимальной эффективностью использовать отопительное оборудование. В последнем случае монтаж следует доверить специалисту, что гарантирует бесперебойную работу всех элементов и простоту обогрева помещения

В этом видео вы узнаете о главных ошибках при монтаже теплого пола:

Подключение греющего кабеля и инфракрасного теплого пола.

Данный вид обогрева обычно используется не в качестве основного отопления, а для того, чтобы ногам было комфортно ходить по полу. Существуют несколько способов электрического подогрева. Это проведение под основным покрытием нагревательного кабеля или подключение инфракрасного теплого пола.

Инфракрасный теплый пол, по другому его еще называют пленочным полом продается в виде рулонов, которые раскатываются по полу, в какой-то степени напоминает линолеум. Принцип действия заключается в инфракрасном излучении, которое образует тепло.

Учитывая, что пленочный пол достаточно тонкий и имеет гибкую структуру, его можно подложить под линолеум, ламинат или паркетную доску. Инфракрасные полы бывают двух вариантов исполнения – это пленочные и стержневые.

Пленочные.

В основе имеют карбоновые полосы толщиной до 10 мм, расположенные с шагом 10 – 15 мм. Соединяются между собой с помощью металлических шинок, имеющих серебряное напыление. Полосы скрываются под слоем полиэтиленовой термостойкой пленки.

Стержневые.

Представляют собой наличие в их основе графитово-серебряных стержней. А уже внутри них располагается карбон. В отличии от пленочных, стержневые ИК полы похожи на маты греющего кабеля. Они так же, как и пленочные полы продаются рулонами.

Принцип их действия заключается в том, что лучи, которые излучает ИК пол обогревают не воздух внутри помещения, а попадают на стены, потолок или предметы мебели. Поэтому считается, что данный вид обогрева эффективнее водяного и электрического напольного отопления.

Подключение пленочного теплого пола осуществляется через терморегулятор к напряжению 220 В. Особенность укладки в том, что необходимо заранее продумать установку тяжелой мебели вне зоны укладки пленочных матов, иначе система может выйти из строя.

ИК пленка продается с различной шириной в 50 или 100 см и длиной рулона в 50 м. Цена за квадратный метр составляет примерно до 1500 р. Расчет выполняется с учетом наличия крупногабаритной мебели, под которое ИК полы мы не закладываем и отступ от стены должен составлять от 10 до 20 см. При отоплении помещения без основного источника отопления закладывают 80 % полов. В остальных случаях плюс минус 50 % от площади пола.

Существует два вида кабельного теплого пола. С помощью отдельного кабеля или того же отдельного кабеля, но приклеенного к специальному мату в виде змейки. Последний продается рулонами. Принцип действия у них один, как и способ подключения.

Внутри кабеля идет нагревательный элемент, собственно за счет чего происходит выделение тепла. Подключение греющего кабеля осуществляется через терморегулятор к бытовой электросети. В отличие от пленочного пола, кабельный теплый можно укладывать в стяжке под напольную плитку. Но отличительный минус от того же пленочного пола в том, что его нельзя укладывать под ковровые покрытия, линолеум или ламинат.

Кабельно-матовый пол, как правило, применяется в качестве дополнительного отопления для комфортной ходьбы по плитке или керамограниту.

Инструкция подключения

Процесс монтажа инфракрасного теплого электрического пола включает в себя проектирование, подготовку основание, укладку подложки, термопленки, подключение нагревательных элементов к термостату, проверка их работоспособности,

Проектирование

При проектировании вручную или с помощью специальных графических редакторов (AutoCad, Compas, Graphite) рисуют масштабную схему помещения, в котором планируется укладывать теплый пол. В схеме указывают расположение капитально стоящей мебели и бытовой техники ( шкафов, диванов, холодильников и т.д), направление укладки термопленки. На основании данной схемы и с учетом отступов нагревательной пленки от стен, мебели производят расчёт необходимого количества материалов.

Подготовка основания

При подготовке бетонного чернового основания с него убирают мусор, с помощью гипсовой шпатлевки устраняют выбоины, сколы, трещины. При большом перепаде высот в различных точках чернового пола его заливают самонивелирующейся быстросохнущей стяжкой

Вам это будет интересно Пельтье генератор

Укладка теплоотражающего слоя

Подложка укладывается по всей площади пола. Соседние полосы при этом соединяются друг с другом при помощи скточа. При укладке подложки на черновой пол из досок теплоизолирующий материал дополнительно закрепляют при помощи мебельного степлера.


Уложенный под термопленку слой термоизоляционного материала

Укладка термопленки

Процесс укладки термполенки состоит из следующих манипуляций:

  1. Рулон термполенки раскатывается на подложке медной шиной вниз.
  2. С помощью ножниц или острого канцелярского ножа термопленку нарезают на полосы необходимых размеров.
  3. Нарезанные полосы укладывают параллельно с отступом от стен не менее 10 см.
  4. При помощи малярного скотча полосы термопленки крепят к подложке и между собой.

Важно! При укладке полос и дальнейших работах используют обувь на мягкой прорезиненной подошве, избегают падения на пленку тяжелых инструментов

Сборка электрической цепи

Подключение уложенных полос термопленки производится следующим образом:

  1. На медных шинах одного из срезов каждой из полос при помощи специального инструмента или плоскогубцев закрепляют контактные зажимы.
  2. В зажимах фиксируют зачищенные концы силовых кабелей.
  3. Расположенные на противоположном срезе медные шины, а также контактные зажимы изолируют входящими в комплект поставки отрезками битумного скотча.
  4. На нижнюю поверхность одной из полос нагревательной пленки битумным скотчем приклеивают термодатчик.

Силовые кабели и заизолированные битумным скотчем контактные зажимы укладывают в вырезанные в подложке канавки и выемки.


Схема подключения тёплого пола к электричеству

Подключение терморегулятора

К клеммам установленного в стеновой нише терморегулятора подключают:

  • две жилы силового кабеля запитываемые от электрической сети с напряжением 220 В;
  • провода от датчика температуры;
  • кабель, питающий полосы с нагревательными элементами;

Важно! Более подробная схема подключения определенной модели терморегулятора приведена в прилагаемой к ней инструкции. О том, как своими руками подключить теплый пол к электричеству можно посмотреть в следующем видео:

О том, как своими руками подключить теплый пол к электричеству можно посмотреть в следующем видео:

Тестируем систему инфракрасного отопления

Для проверки работоспособности системы визуально оценивают целостность термопленки, проверяют надежность изоляции на контактных зажимах. После этого включают термостат, устанавливают температуру нагрева термопленки 20-220С . Равномерность нагрева полос инфракрасного пола проверяют через 2-3 минуты с помощью специального прибора — лазерного термометра.


Лазерный термометр
