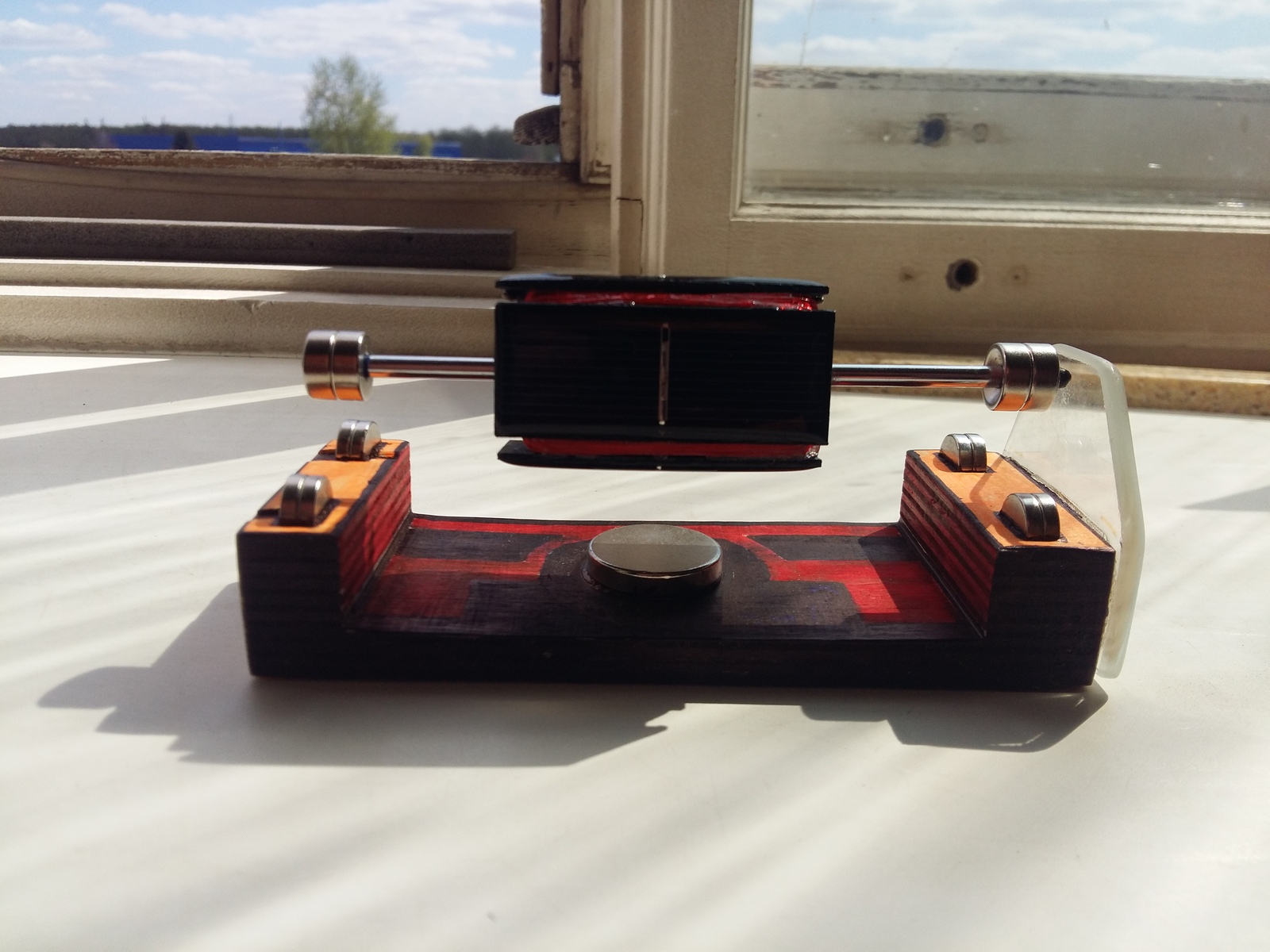

Создаём парящий настольный двигатель Мендосино своими руками. Двигатель сделан из крутящегося вала, который держится на магнитах, закреплённых друг напротив друга. За питание отвечают солнечные панели (поставленные на вращающейся оси), что создаёт ток, который идёт через катушки ротора.

Помните, что этот двигатель средней мощности. Вы не сможете применить его в электромобиле. По сути, это смешная научная игрушка, которая наглядно показывает принципы работы всех электродвигателей.

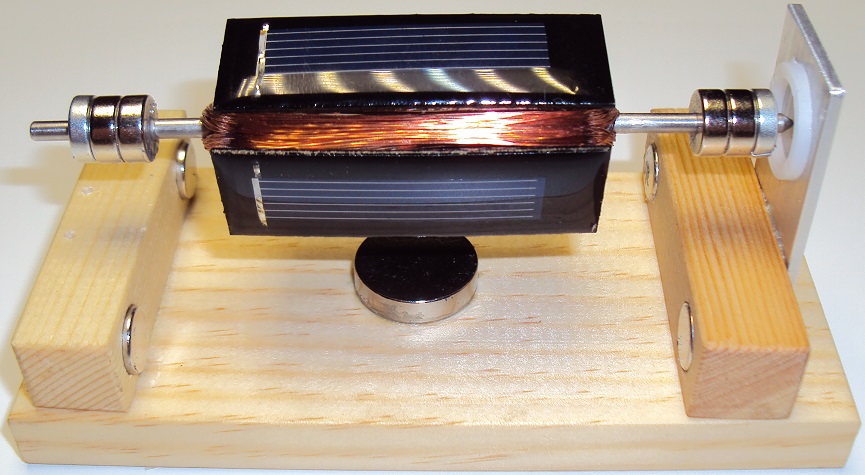

Собираем мотор Мендосино своими руками: детальное рассмотрение конструкции

Секрет американского изобретателя открыл возможность тысячам домашних умельцев сконструировать аналогичное устройство у себя дома, чтобы впечатлить родных и удивить любителей загадок природы. Однако прежде чем приниматься за работу, стоит рассмотреть устройство в деталях

На счету здесь каждый сантиметр – важно, чтобы все элементы находились на своем месте и взаимодействовали строго в рамках физических законов

Ротор движка Мендосино имеет квадратное сечение и располагается в устройстве горизонтально. Такое решение позволяет расположить на его поверхности солнечные панели. На концах вала ротора закреплены постоянные кольцевые магниты. Благодаря созданному ими магнитному полю ротор запускается в движение, которое неспособна остановить даже сила взаимного трения металлических элементов.

Чтобы удержать ротор в подвешенном состоянии, магнитные кольца валов располагаются прямо над магнитными подставками. Еще один магнит под ротором необходим для создания магнитного поля статора, которое дает «старт» вращению ротора.

При попадании солнечного света на одну из солнечных панелей генерируется электрический ток. Он направляется на обмотку ротора, которая находится у магнита прямо под осью. Создается магнитное поле соответствующего полюса ротора, и последний начинает вращение, отталкиваясь от магнитного поля статора. Солнечный свет поочередно попадает на каждую из солнечных батарей по четырем сторонам оси, запуская аналогичный процесс в отношении каждой из обмоток катушек. Это обеспечивает постоянное вращение ротора в его «подвешенном» состоянии. Устройство будет исправно работать при наличии интенсивного или среднего светового потока.

И последний секрет, о котором нужно знать перед началом изготовления и сборки мендосинского мотора по схеме. Постоянные магниты в подвеске ротора – обязательный элемент конструкции, благодаря которому удается преодолеть возникающую силу трения. В противном случае мощности движка окажется недостаточно, и вращение прекратится уже после первых оборотов.

Гонки на солнцемобилях

Появление различных моделей солнечных автомобилей, выпускаемых крупными автопроизводителями и производимые индивидуальными изобретателями, привело к тому, что появился новый вид спорта – брейнспорт или гонки на солнцемобилях.

Данные соревнования проводятся в разных странах, но наиболее известные проходят в Австралии между городами Дарвин и Аделаида. Протяженность участка 3000,0 км.

Участие в подобных соревнованиях позволяет автомобильным компаниям тестировать свои новые технические разработки в экстремальных условиях, что в свою очередь служит развитием солнечного автомобиле строения.

Мендосинский мотор своими руками: изготовление во всех подробностях

Последовательность работы выглядит следующим образом:

• В качестве вала выбран деревянный штырь около 25 см длиной. На его концах необходимо закрепить кольцевые магниты RX088.
• Рассчитывается интервал между центрами пар рабочих магнитов. Слишком большое расстояние не удержит движок на весу, тогда как маленький промежуток приведет к нестабильности положения основного плавающего магнита. Для конструкции в рамках указанных выше параметров магниты стоит расположить на расстоянии около 75 мм между центральными точками.
• Чтобы вал не задирался вверх во время движения под действием силы вращения, дальнюю пару магнитов следует установить чуть дальше от стены относительно магнита на валу. На этом этапе сборки можно поэкспериментировать, чтобы найти оптимальную точку фиксации.
• Чтобы обеспечить стабильность вращающихся магнитов, параллельно оси укладывают два магнитных диска. Взаимодействие их магнитных полей обеспечит устойчивое положение вращающегося элемента.
• Из шпона изготавливается конструкция ротора. Отдельные элементы склеиваются с помощью термоклея.
• После того как детали подсохнут, можно приступать к намотке катушек. Десять витков делают на одной стороне вала, затем десять витков — на противоположной. Аналогичным образом наматывают витки на каждой из двух оставшихся поверхностей. Число витков в каждой катушке должно составлять около 1000. После намотки провода каждой катушки помечают, чтобы отследить направление намотки.
• Теперь необходимо подключить солнечные панели – по одной на каждую катушку.

Собранный своими руками двигатель Мендосино можно использовать как наглядную модель для демонстрации принципа действия любого мотора. Остается только выбрать для него подходящее место с учетом качества естественного освещения.
