Подключение терморегулятора к теплому полу

Содержание

Схема соединения

Термостат монтируется в стену около розетки или выключателя. В подготовленную воронку в стене устанавливается монтажная коробочка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Далее, выполняется подсоединение термостата.

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Важно знание проводов по цвету:

Белый – L-фаза.
Синий – N ноль.
Желто-зеленый провод – заземление.

Схема соединения:

Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белый.
К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных элементов (обычно с помощью специальной ручки или кнопки). Далее, выставляют максимальную температуру. Правильность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Инструкция подключения теплого водяного пола:

Для начала выполняется монтирование термодатчика. Рекомендуется выполнять монтаж термодатчика вблизи с терморегулятором.
В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки водного напора, переходящего в контуры.
Имеющиеся электропровода соединить в единую цепь.
Настроить нагревательные элементы механизма.
По окончании монтажа необходимо подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут производить замеры температурных режимов обыкновенным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В этом случае терморегулятор контролирует температурный режим воздуха, а не нагревание покрытия.

Подключение терморегулятора к двухжильному кабелю. Система двухжильного кабеля под защитным слоем состоит из двух токоведущих проводок. Он удобен в установке тем, что подключение происходит с помощью одного провода, в отличие от одножильного электрокабеля.

Схема подключения показывает, что в двухжильном электрокабеле контактируют 3 электропровода: коричневый и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из одного токоведущего электропровода (белый). Вторая проводка зеленого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белого цвета, а зеленый подключают к №5.

Подключение теплых матов почти не отличается от процесса для кабельного отопления.

Остановимся только на различиях:

Для установки датчика температур на поверхности мата делается углубление. Конструкция включается в сеть с помощью медных проводников, расположенных по краям нагревательных матов.
Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полоски укладываются параллельно друг другу и соединяются между собой.

Какой терморегулятор подойдет для пленочного ИК пола?

Пленочное инфракрасное половое покрытие устанавливается под ламинат, паркет, ковролин, линолеум, плитку. Оно выпускается в виде рулонных пленок, которые помещаются непосредственно под покрытие. Под ламинат и плитку настилается пленка как основной тип обогревания, а под ковролин, паркет, деревянный пол – дополнительного.

Чтобы избежать перерасхода потребляемой энергии, устанавливается терморегулятор, поддерживающий комфортные показатели температуры одного помещении или в смежных. Для нескольких комнат устанавливается зональный терморегулятор.

Производители выпускают готовые комплекты со встроенными терморегуляторами. У них полная совместимость, каждый элемент выполняет работу по предписанию.

Куда правильно монтировать датчик?

Зависимо от напольного покрытия выбирается вид регулятора, правильное место для установки:

под мягкое покрытие (ковролин) устанавливается пластиковый измеритель, непосредственно на место обогрева;
под твердое покрытие (плитка) монтируется устройство с гелевой защитой от механического повреждения, влияния агрессивных средств.

Монтаж проводится в два этапа:

Регулятор устанавливается на стене, куда не попадает солнечный свет, дополнительное обогревание.
Прикрепляется непосредственно на пленку, используя схему производителя устройства.

Место установки регулятора углубляется, чтобы обезопасить измеритель от механического повреждения.

Как проверить датчик температуры пленочного пола?

После укладки ИК теплого водяного обогрева, подключения датчиков проводится проверка способом тестового запуска. Выставляются показатели на дисплее, подключается к электрической сети. Правильно собранный обогрев отключится через 30 минут автоматически. Такая проверка проводится до отделочных работ, установки финишного покрытия.

Подключение регулирующего устройства продлит работу системы обогрева. Выгодно устанавливать регуляторы, которые оснащены диагностикой, звуковыми сигналами. Звуковой сигнал укажет, что возможно отключение по причине, указанной на экране.

Контрольный запуск обогрева проводится после заливания бетона. Этот запуск проводится перед завершающими отделочными работами, после полного высыхания бетонной стяжки.

Бетон высыхает на протяжении трех недель.
Если время не терпит, включить отопление можно через две недели после заливки, поэтапно прогревая ветки конструкции

Начинается прогревание с показателей комнатной температуры, постепенно добавляя каждый день на +1° больше предыдущего.
Деревянное покрытие настилается после полного высыхания стяжки – это важно.. Настройка и регуляция температуры нагрева воздуха вручную предоставляет некоторые неудобства, поэтому предлагается устанавливать автоматику. Терморегуляторы недорогие, но надежные

Терморегуляторы недорогие, но надежные

Настройка и регуляция температуры нагрева воздуха вручную предоставляет некоторые неудобства, поэтому предлагается устанавливать автоматику. Терморегуляторы недорогие, но надежные.

Выставляются необходимые показатели, термостат контролирует поддержание заданного режима. Электронные устройства поддерживают заданный режим, сами программируют подачу тепла.

Непременное условие регуляция параметров теплого водяного обогрева – это экономичный процесс, который обеспечивает комфортные условия для проживания человека.

Реле или симисторы

Для управления электрическим котлом или конвектором чаще всего применяются мощные реле, контакты которых рассчитаны на ток до 16 А. Такое реле может коммутировать нагрузку до 2,5 кВт.

Лучше всего применить в своей конструкции симисторы, которые могут коммутировать значительные токи в сотни ампер.

Схем терморегуляторов и схем управления тиристорами и симисторами в сети достаточно. Если возникнет желание, то лучше использовать наработки и опыт людей, которые уже сделали терморегуляторы. В большинстве случаев технические данные подобных «самоделок» превышают промышленные образцы.

https://youtube.com/watch?v=0kURPlQcRu0

Преимущества и недостатки

Как любой другой прибор, терморегулятор для подогрева полов имеет ряд преимуществ и недостатков.

Среди главных достоинств прибора можно выделить:

Простоту управления.
Доступную ценовую политику.
Экономию затрат на оплату электроэнергии.
Эргономические качества устройства.
Лёгкость проведения установки.
Наличие возможности автоматически настроить систему включения и отключения тёплого пола.
Наличие возможности регулировать температурный режим.
Высокое качество оборудования.
Надёжность работы регулятора.
Установленную функциональную память, которая обеспечивает сохранение настройки в случаях отключения электроэнергии.

Недостатков у прибора практически нет. Основной минус состоит в сложности функционального программирования системы настроек. Однако, разобравшись один раз при установке, в дальнейшем сложностей не возникает.

Для каждого вида пола находится свой тип термостата.

https://youtube.com/watch?v=qfH4jWM6dos

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Типы кабелей отопления:

Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика. Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб. Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля. Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

На видео ниже рассказан полезный совет по установке датчика теплого пола в гофре:

https://youtube.com/watch?v=v-RNyu5cOPU

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см. После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателя и через контактор (пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент! Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого пола и самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Также рекомендуем просмотреть видео, на котором демонстрируются основные ошибки при монтаже термодатчика:

https://youtube.com/watch?v=QXhzMTiOVpg

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

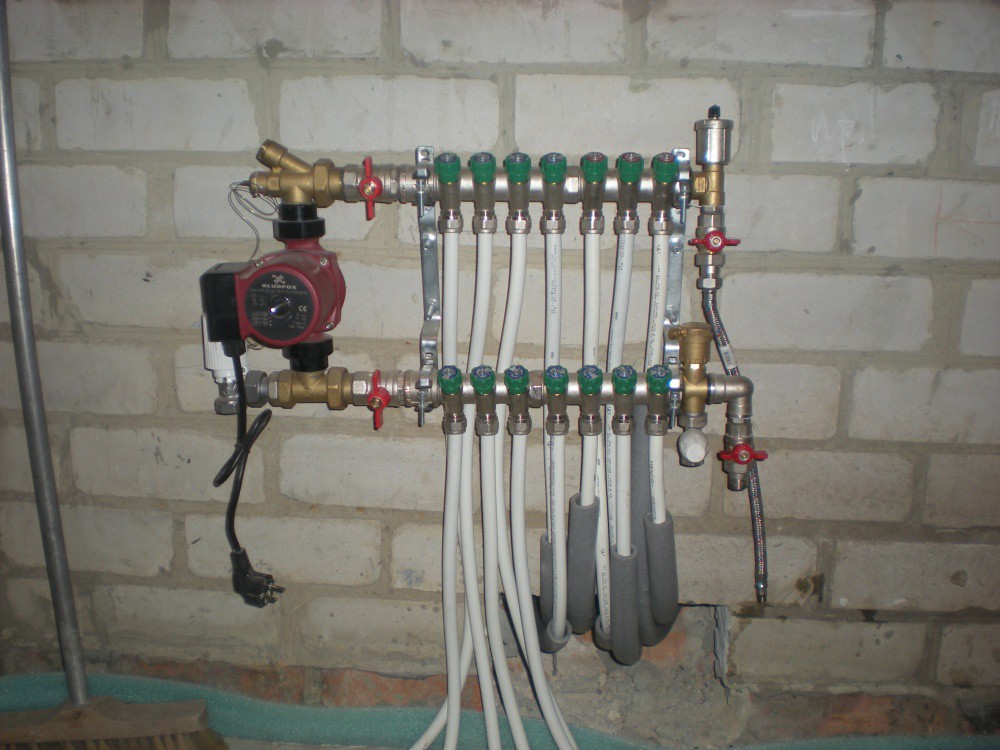

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Монтаж системы

Самым эффективным является укладка теплого водяного пола под плитку с бетонной стяжкой (прочитайте: “Укладка теплого пола в стяжку – как правильно сделать”).

Другие способы реализуются немного легче, поэтому рассмотрим более подробно, как укладывать водяной теплый пол под плитку методом бетонной стяжки.

Сначала необходимо подготовить основание

Здесь неважно наличие шероховатостей и небольших ямочек, самым важным является выравнивание поверхности точно по уровню. Значительная разница в высоте способна привести к тому, что теплоотдача пола будет неравномерной.. Затем устанавливается распределительный шкаф

Здесь будут находиться нагнетающие насосы, термодатчики, распределение по контурам, краны для перекрытия воды, регулирующая система, а также подключение к источнику горячей воды. Если имеется возможность, то шкаф устанавливается в нишу. Высота от шкафа до пола должна быть достаточной для того, чтобы имелась возможность изогнуть трубы при разводке контуров.

Затем устанавливается распределительный шкаф. Здесь будут находиться нагнетающие насосы, термодатчики, распределение по контурам, краны для перекрытия воды, регулирующая система, а также подключение к источнику горячей воды. Если имеется возможность, то шкаф устанавливается в нишу. Высота от шкафа до пола должна быть достаточной для того, чтобы имелась возможность изогнуть трубы при разводке контуров.

Далее выполнятся гидроизоляция, для этого можно использовать недорогой материал – полиэтиленовую пленку. Ее нужно укладывать полосами так, чтобы края заходили друг на друга на 20-30 см, а также пленка должна заходить на стены на 15-20 см. На стыки клеится строительный скотч.

Чтобы тепло не терялось при соприкосновении с основой, необходимо положить слой теплоизоляции.

Для этого применяются следующие материалы:

Если теплый пол монтируется как дополнение ко всей отопительной системе, то используется пенофол – вспененный фольгированный полиэтилен.
Экструдированный пенополистирол или пенопласт, толщина которых 20-50 мм используются в том случае, если нижний этаж отапливаемый.
В улучшенном утеплении нуждаются помещения расположенные на грунте и первый этаж, где неотапливаемый подвал. Здесь нужно использовать те же материалы, что и в предыдущем пункте, с той лишь разницей, что их толщина должна быть 50-100 мм.

После укладки утеплителя между стеной и будущей стяжкой по периметру комнаты приклеивается кромочная лента. Она необходима для компенсации расширения цементной стяжки, когда будет нагреваться теплый пол.

На следующем этапе укладывается армирующая сетка. Она увеличивает прочность стяжки, к ней же фиксируются трубы системы пластиковыми затяжками. Их стоимость намного ниже, по сравнению с крепежными клипсами или полосами.

Далее выполняется укладка труб. Делается это по-разному, технология укладки водяного теплого пола под плитку это позволяет (прочитайте: “Как уложить теплый пол под плитку своими руками”).

Существуют следующие виды укладки:

змейка;
спираль;
сдвоенная спираль.

Трубы для системы продаются смотанными в виде кольца, во время монтажа их нужно очень осторожно разматывать и ни в коем случае не снимать кольца, в противном случае труба перекрутится и заломится.

Для веранды, лоджии или мансарды необходимо делать собственный контур, иначе, если использовать один контур с внутренней комнатой, будут довольно ощутимые потери тепла.

Не нужно излишне туго затягивать петли при закреплении трубы, она должна оставаться свободной. Изгиб труб нужно делать аккуратно. Радиус изгиба должен составлять 5 диаметров. Если он будет меньше, может появиться залом.

Начиная выполнение монтажа, конец трубы фиксируется в коллекторе, затем в соответствии с избранной схемой труба укладывается и закрепляется. Средняя длина одного контура равна примерно 50-60 м. Если трубы пересекаются со швами, то в этих местах на них необходимо надевать гофрированную трубу. Труба системы соединяется с возвратным коллектором.

После того как будут завершены все работы по монтажу системы, ее необходимо наполнить водой и установить давление в 1,5-2 раза больше рабочего. Это нужно для выявления возможных протечек.

Если проблем нет, то можно выполнять финишную стяжку. Раствор используется любой. Цементно-песчаный стоит дешевле, но время его застывания довольно продолжительное – 28 дней. Проще заливать самонивелирующиеся смеси, для высыхания им потребуется 10 дней, однако цена довольно высокая.

Подключение с терморегулятором

Обычно домовладельцы, которые монтируют у себя дома систему обогрева пола, устанавливают дополнительные терморегуляторы, представляющие собой простейшую управляющую автоматику.

Благодаря такому устройству удается не только поддерживать в помещении оптимальный климат, но и увеличивать или уменьшать интенсивность нагрева. Отдельные модели терморегуляторов имеют встроенные датчики, которые постоянно следят за температурой в помещении, при необходимости отключая или включая обогрев.

Терморегулятор поможет сэкономить электроэнергию

Домовладельцу потребуется определиться с расположением основного или вспомогательного терморегулятора. Устанавливают его обычно на высоте 100−150 см от пола, защищая оборудование от воздействия восходящих нагретых потоков воздуха. Последнее необходимо для максимально точных замеров и правильного управления обогревом пола.

Терморегуляторы могут выполняться в 2 вариантах: электронные и механические. Первые позволяют хозяину устанавливать заданную температуру и программировать режим работы обогрева, отключая всю систему, когда дома никого нет, и включая оборудование приблизительно за полчаса до возвращения владельцв. Механические терморегуляторы отличаются простотой конструкции и позволяют устанавливать нужную температуру, при которой будет включаться нагрев помещения.

Используемый терморегулятор может запитываться от щитка или розетки. Предпочтение следует отдавать модификациям, которые получают электричество от электрощитка, но их установка возможна в тех случаях, когда ремонт в доме еще не завершен, можно проштробить стены и незаметно уложить питающий кабель. Дополнительно рекомендуется подключать к терморегулятору выключатель, срабатывающий при перегреве, поломках автоматики и коротких замыканиях. Мощность защиты выбирается в зависимости от типа регулятора и вида оборудования.

Стандартные терморегуляторы подключаются следующим образом:

в первую клемму подключают фазу сети;
вторая клемма — заземление;
третий и четвертый выход — жилы нагревательных элементов;
на пятую клемму устанавливают таймер автоматики;
к шестой и седьмой подключают температурные датчики.

Это стандартная схема подключения теплых полов, которой придерживается сегодня большинство производителей управляющей автоматики. При выборе таких регуляторов необходимо изучить инструкцию, где будет подробно описан монтаж устройства к теплому электрическому полу, функциональные возможности, поддерживаемые дополнительные блоки и датчики.

Подключив терморегулятор к нагреву, можно выполнять пробный пуск с последующей корректировкой установленной температуры в помещении.

В этом видео вы узнаете, как подключить теплый пол:

https://youtube.com/watch?v=3GoK3br43Do

Подключение элементов системы к сети

После установки температурного датчика производится подключение теплого пола к терморегулятору. Схема подсоединения всех элементов системы выглядит следующим образом:

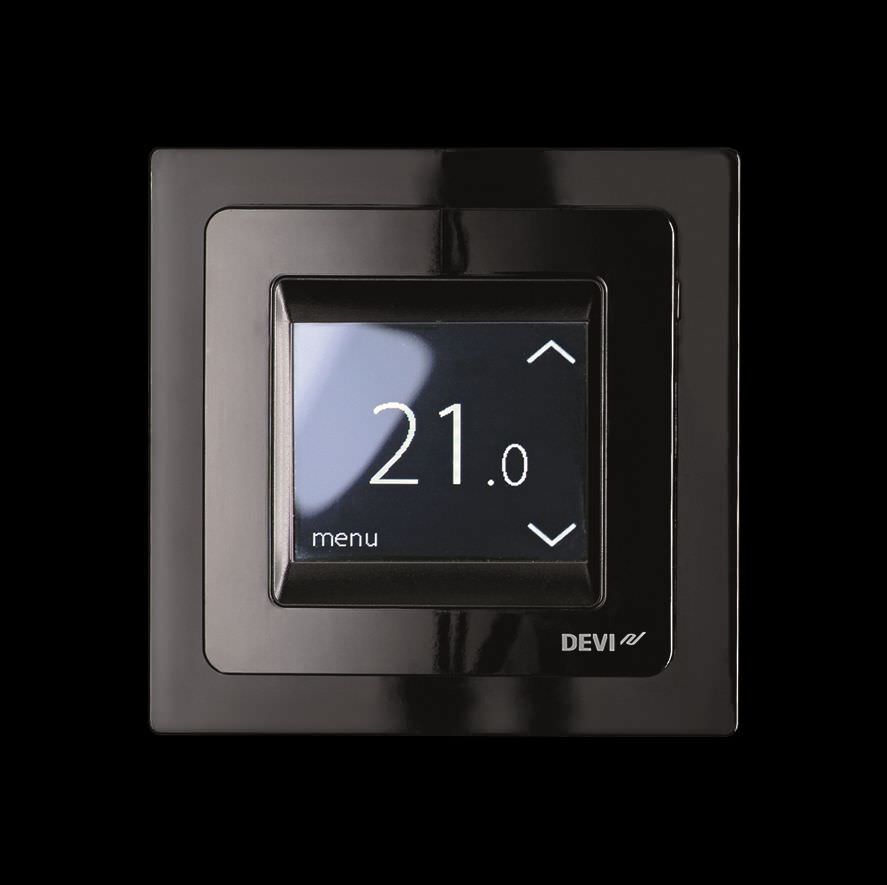

Конструкция терморегулятора для теплого пола

К первому и второму гнезду прибора производится подсоединение сетевых проводов с напряжением 220 В. Схема подключения должна строго соблюдаться. К первому гнезду подключается провод L (фаза). Он чаще всего окрашивается в белый, черный или коричневый цвет. Ко второму гнезду подсоединяется провод N (ноль). Он маркируется синим цветом.
К третьему и четвертому гнезду производится подключение теплого пола кабельного типа. Схема подсоединения следующая: третий контакт – N (ноль), четвертый – L (фаза).
Пятое гнездо предназначено для установки заземления. Этот кабель окрашивают в зеленый цвет.
Подключение температурного датчика производится к шестому и седьмому гнезду. Принцип полярности в данном случае не нужно соблюдать. Подключение датчика производится в произвольном порядке.
После подсоединения всех проводов к терморегулятору, их необходимо аккуратно подогнуть и уставить прибор в готовую коробку.
Регулятор температуры выставляют при помощи строительного водяного уровня в правильном положении. Только после этого можно приступать к его фиксации при помощи болтов, которые входят в комплект от производителя.
На готовую коробку производится монтаж рамки от прибора. Когда она окажется на месте, можно устанавливать основную часть лицевой панели. Характерный щелчок при монтаже будет указывать на то, что все сделано правильно.

После установки проверяют, насколько регулятор температуры работоспособен. Для этого включают питание и устанавливают для нагревательных элементов минимальную рабочую температуру. Для этого на приборе присутствует специальная кнопка или ручка в зависимости от конкретной модели.

Преимущества терморегуляторов Urie

После данных манипуляций необходимо выставить максимальную температуру обогрева, которую должен достигать теплый пол кабельного типа. Правильность действий должно подтвердиться характерным щелчком. Он указывает на замыкание цепи обогрева.

Область применения

Инструменты для установки: отвертка, кусачки, плоскогубцы, монтажный нож, ножницы, электротестер. Если площадь утеплителей в группе превышает значения, указанные в таблице, при подключении их следует разделить на подгруппы допустимой площади согласно рекомендациям.
Но сразу подключать электрический пол не рекомендуется, так как могут появиться трещины, в результате чего показатель прочности значительно снизится. Чтобы этого не случилось, рекомендуем воспользоваться альтернативной схемой подключения инфракрасного теплого пола своими руками – в этом случае подключение проводов не так запутанно. Его можно разрезать в определенных местах, чтобы пленка соответствовала желаемому участку.
Итак, земля подключена.
вы можете использовать индикаторную отвертку, чтобы проверить соответствие сетевых кабелей. Перед тем как подключить теплый пол к терморегулятору, необходимо закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать стробоскоп для пластиковых труб, в котором будут спрятаны провода системы и датчика температуры. Прокладка труб методом змейки и улитки Подключение теплого пола по комбинированной схеме Система теплого пола может использоваться как в качестве автономной системы отопления, так и в сочетании с традиционными радиаторами отопления.
Принципиальная схема с жидким теплоносителем При проектировании схемы подключения водяного пола необходимо более детально рассчитать расположение контуров отопления: «Длина контура водяного теплого пола: правила расчета». Ниже описан процесс установки инфракрасного теплого пола. При небольших ограничениях на электроэнергию эксплуатационные расходы резко возрастают.

Схематическое изображение обычно наносится на корпус датчика температуры или в паспорт на него. Уложите саму систему теплых полов: кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не двигался и фиксировался в необходимом положении, на пол укладывается штатная монтажная лента, а затем укладываются ТЭНы.

обязательно проверить их герметичность в контактных выводах и изоляцию жидкой резиной, входящей в комплект; Гидроизоляция токоведущих частей, к которым клемма не будет подключена проводами; Настройка датчика термостата для ТЭНов; Подключение термостата; Тестовое подключение теплого пола с настройкой каждого элемента на обогрев. При достижении необходимого температурного режима устройство прекращает подачу теплоносителя; балансировочный клапан – данное устройство позволяет предотвратить холостой ход воды в отопительных контурах.
