Защита от протечек воды в квартире

Недостатки

Какие минусы и проблемы есть у данной защиты от протечек Xiaomi?

Во-первых, напряжение питания 220В. Наличие такого напряжения на водозапорном кране не всегда безопасно.

Именно поэтому оно должно подаваться на него только кратковременно в момент перекрытия вентиля. Профессиональные системы известных фирм, рассчитаны как правило на низкое напряжение 12V.

Благодаря этому, помимо безопасности можно легко обеспечить и резервирование защиты. Ведь если у вас произойдет крупный потоп и он каким-то образом затронет проводку в ванной, то УЗО в эл.щите моментально отключит напряжение, а значит обесточит и саму защиту.

Для этого в низковольтных системах есть аварийное питание от АКБ или встроенных батареек. У Xiaomi такой возможности нет.

Также не забывайте про всякого рода ошибки:

ошибка роутера (отсутствие WiFi, сбой и т.п.)

ошибка шлюза

потеря связи с облачным сервером

Немного защититься от этого позволяет локально настроенный сценарий.

Ошибка №6
А еще в сценариях не забудьте прописать принудительное закрытие и открытие вентиля хотя бы один раз в месяц.

Если этого не делать, через какое-то время большинство кранов закисает и их уже проблематично закрыть от автоматики.

Конечно, подобная система не панацея и она никак не поможет, если вас будут заливать соседи сверху. Единственный положительный момент – вы об этом узнаете сразу же по уведомлению на телефон, и вполне возможно успеете предотвратить более худшие последствия.

Тем не менее, никто не будет спорить, что иметь подобную защиту от протечек лучше, чем не иметь ее вовсе.

https://youtube.com/watch?v=Sz3DbT3HHWE%3F

Источник — Alex Kvazis

Защитная система от протечек Нептун

Этот продукт выпускает компания «Специальные системы и технологии». Деятельностью по производству такой продукции эта фирма занимается с 2002 года. Компания расположена в подмосковном городе Мытищи.

Безопасность системы

Версия этой системы Neptun Base может работать стабильно при условии наличия питания с напряжением 220 вольт. Такое напряжение небезопасно для здоровья человека. Удар током можно получить при возникновении аварии, когда владелец контактирует с водой. Однако следующая версия этой защитной установки Neptun Prow работает от источника с напряжением 12В. Однако его тоже нельзя назвать абсолютно безопасным, особенно для людей, которые пользуются кардиостимуляторами.

Надежность

Одним из показателей, определяющих эффективность защиты системы от протечек воды, является скорость, с которой происходит перекрытие кранов при возникновении аварии. Если говорить про это применительно к рассматриваемой модели, то при аварии краны перекрываются в течение 21 секунды. Одним из элементов такой модели является источник питания, работающий от 4 батареек CR123. Приобрести такие батарейки можно без особых проблем в любом магазине.

Поэтому, когда возникнет необходимость заменить источник питания, с этим у владельца не возникнет затруднений. Кроме автономного источника питания, производителем в конструкцию был интегрирован источник бесперебойного питания. Его наличие позволяет системе защиты от протечки воды работать даже в тех случаях, когда в квартире отключается электричество.

Программное обеспечение контроллера имеет функцию самоочистки. Ее запуск происходит с периодичностью один раз в месяц. Благодаря ей обеспечивается открытие и закрытие шаровой заслонки. А это дает возможность для очистки этого элемента системы от отложений, вследствие чего исключается закисание.

Удобство системы

В комплекте с этой системой защиты от протечки идут два датчика. Сразу стоит сказать, что этого количества недостаточно для защиты квартиры от потопов. По заявлению самого производителя, для обеспечения абсолютной защиты квартиры от протечек необходимо при установке этой конструкции использовать 35 датчиков.

Каждый датчик необходимо приобретать отдельно. Минимальное их количество для обеспечения надежной защиты от потопа — 20. Они устанавливаются в местах возможных протечек. Если длины кабеля от датчиков не хватает, то, вызвав специалиста, её можно увеличить. Стандартная длина провода с краном составляет 1 м.

Гарантия

Если версия «Нептун» была приобретена у официального дилера, то владелец квартиры может рассчитывать на гарантию 3 года.

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

  • устанавливающиеся во внутренних водопроводных сетях;
  • монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

  1. Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
  2. Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
  3. Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3
Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

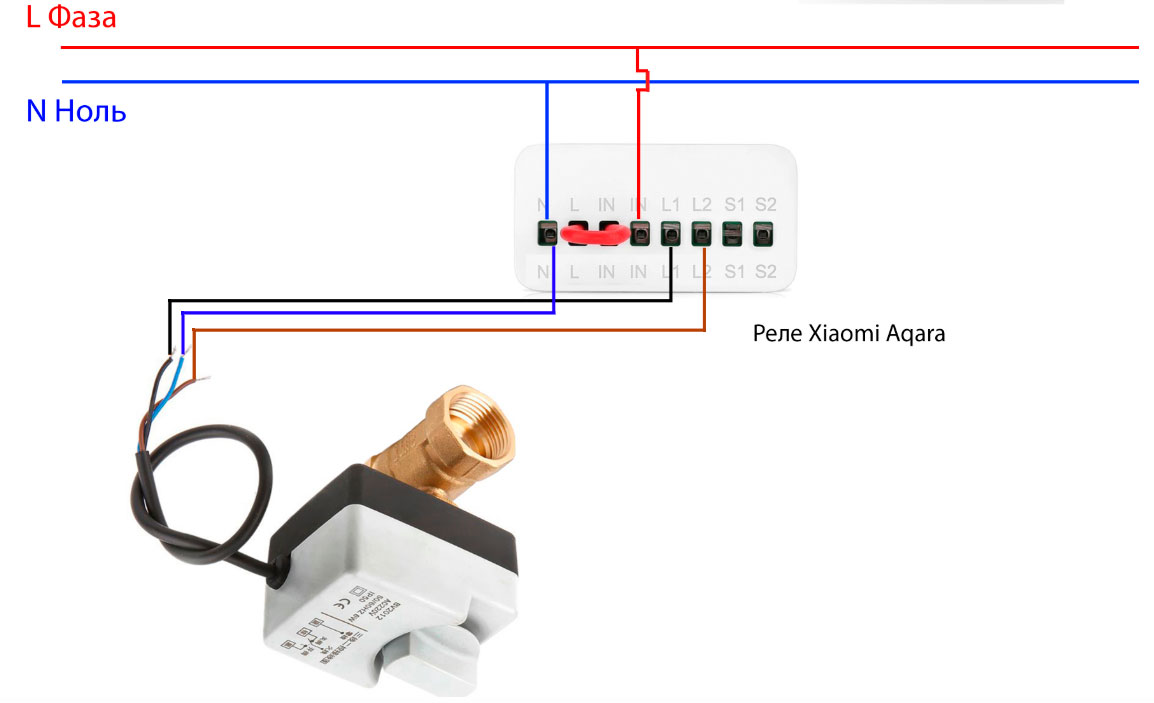

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

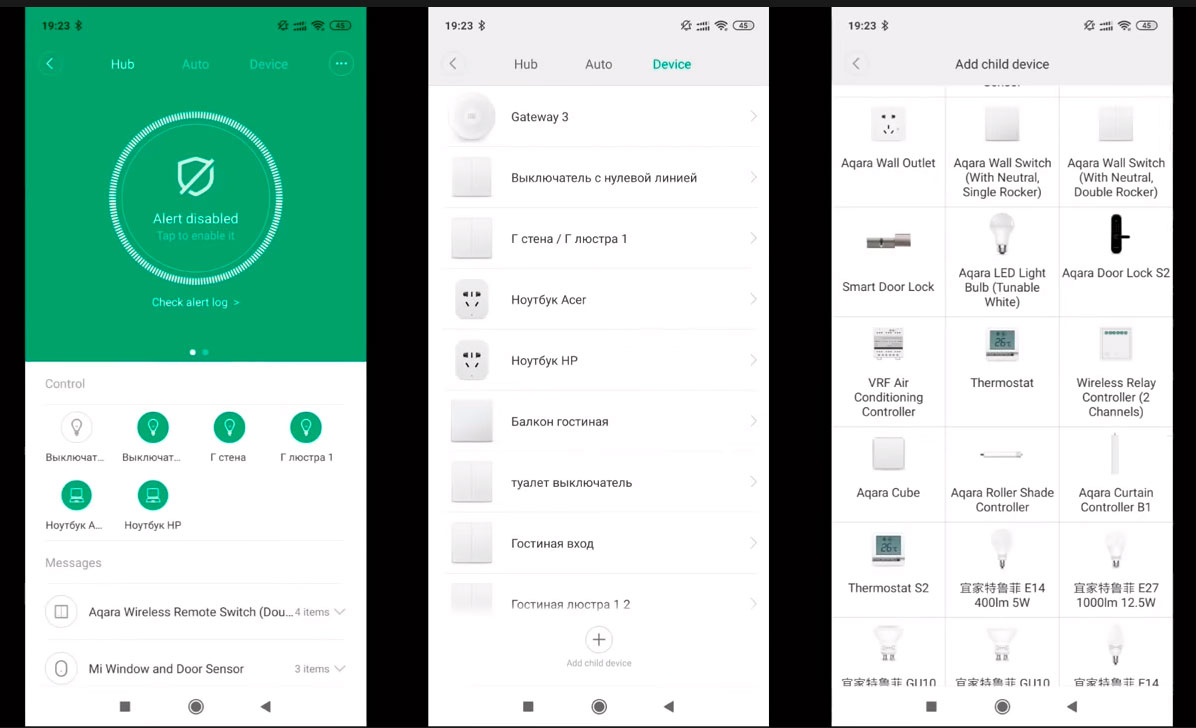

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

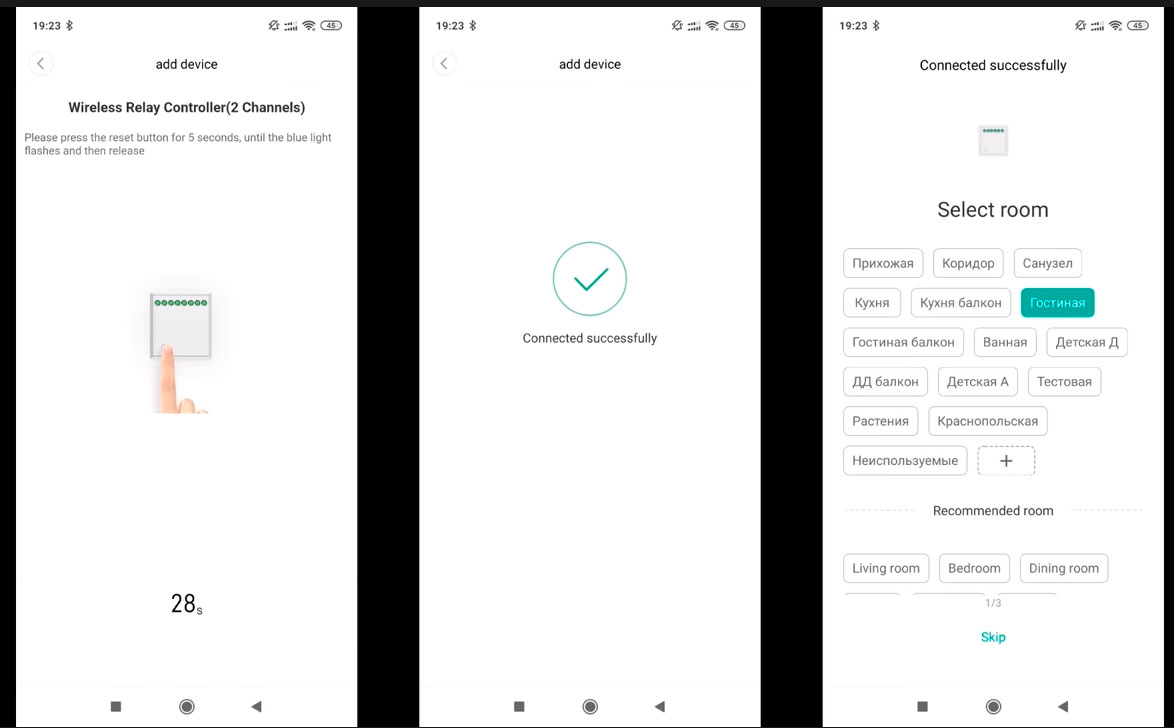

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

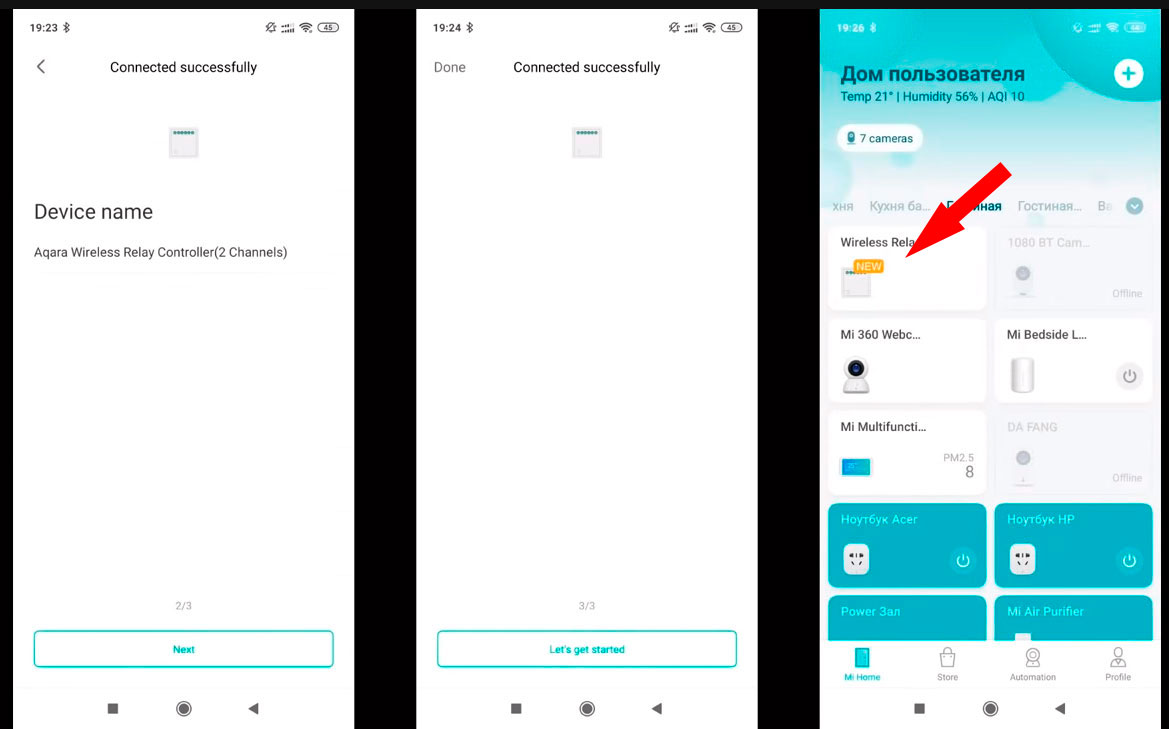

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.

Как выбрать защиту против потопа

По своей эффективности дешевые и дорогие устройства практически одинаковы, за исключением заводских дефектов, которые могут быть в любой системе. Каждый из производителей преподносит свой продукт, но это всего лишь реклама и не больше.

В системе защиты от протечек с логотипом Gidrolock комплектная поставка предусматривает наличие 3-х датчиков, при этом можно подключить еще 40 датчиков без установки дополнительных блоков.

Комплексы защиты Аквасторож изначально комплектуется 4 датчиками и можно подключить еще 10. Если установить дополнительные блоки, то количество датчиков можно довести до 375.

В комплекте системы Нептун есть только 2 датчика, остальные нужно приобретать отдельно. При этом без установки дополнительных блоков система может поддерживать не более 10 датчиков протечки воды.

Беспроводная система датчиков существенно увеличивает стоимость системы, поэтому если вас устраивает проводная система, лучше отдать предпочтение именно ей. Также стоимость системы увеличивается при наличии возможности установки дополнительных кранов.

Как мы выяснили, для эффективной работы нужно не более 2-х шаровых кранов с электромагнитными клапанами, монтируемых на стояках холодной и горячей воды за входными вентилями. Покупая систему с 6-8 кранами, вы переплатите за то, чем никогда не будете пользоваться.

Некоторые производители при рекламе своей продукции спекулируют такой величиной, как рабочее напряжение. А оно для систем защиты колеблется в пределах 5-12 В.

При этом, сила тока в проводах датчиков абсолютно безопасна, а сила тока в проводах крана хоть и достигает 1 А, но действует всего несколько секунд, поэтому разница рабочих напряжений вовсе несущественна.

Одним из основных показателей эффективности работы системы является время перекрытия крана. В дешевых системах Нептун этот показатель достигает 30 секунд, тогда как самые современные системы Аквасторож способны перекрыть краны всего за 2-3 секунды.

Учтите, что при разрыве труб отопления или водопровода за 30 секунд может вылиться 20-25 литров воды.

Еще один немаловажный показатель – наличие в комплекте аккумулятора, обеспечивающего автономность работы системы в случае отключения электричества.

Выбираем систему защиты

Теперь, когда прояснили ситуацию с типом кранов и как работают датчики остается сравнение систем защиты от протечек.

Какую систему выбрать, если их много?

Из популярных это:

  • «Аквасторож»;Главная особенность этой системы — дублирование основного источника энергии собственным ИБП на суперконденсаторах. Это позволяет ей автономно работать от 2 до 9 лет. Она возглавляет рейтинг систем подобного класса.
  • Система Аквастоп для квартиры и не только. Система защиты реализуется с помощью специального клапана, который срабатывает, обнаруживая отклонение по разнице давления на входе и выходе. Не требует источника питания, а значит будет работать на объектах, на которых отсутствует электропитание.
  • «Нептун»;
    1. Надежные электропривода с высокой степенью защиты;
    2. Блок управления работает при температурах от 5 до 40 °C;
    3. Есть ручной (аварийный) режим работы.
  • «Гидролок». Gidrolock отличается от других систем практически мгновенным перекрытием водопровода, если вода попала на датчик системы.

Электропривода

Параметры электроприводов очень важны. Именно от их надежности и долговечности зависит система контроля протечки воды. Такие элементы как сам редуктор и приводные шестерни должны быть прочные и надежные. А надежнее металла ничего нет.

Тут у «Гидролок» преимущество — все ответственные элементы металлические.

У «Аквасторож» — последней версии шестеренки металлические, но редуктор пластиковый.

По системе «Нептун» информации нет.

Время закрытия кранов

Важный параметр — реакция системы на закрытие. Тут все просто, чем меньше время срабатывания, тем лучше.

По этому показателю в лидерах «Аквасторож» — время срабатывания до полного перекрытия 2.5–3 секунды! Не все системы защиты от протечек воды так быстро срабатывают.

Но тут надо заметить такую скорость удалось достичь за счет прокладок со скользящим эффектом. Трение шарика снижено, но риск протечки самого крана велик. Кроме того у кранов «Аквасторож» небольшой крутящий момент. Это хорошо работает, если вода чистая. А песок, окалина, да и просто отложение солей может привести к тому, что краны не перекрывают воду полностью.

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Как выбрать вентиль для воды

При выборе вентиля на водопровод рекомендуется обратить внимание на:

  • вид устройства;
  • материал, из которого изготовлен вентиль;
  • способ крепления.

Разновидности водопроводных вентилей

Выпускаются следующие виды вентилей для воды:

  • клапанные;
  • шаровые.

Принцип работы клапанного вентиля заключается в перекрытии воды при помощи прокладки, установленной на штоке.

Принцип работы клапанного вентиля

Основными достоинствами клапанного вентиля являются:

  • наличие возможности управления потоком воды;
  • возможность проведения ремонта своими руками.

К недостаткам клапанных вентилей относятся:

  • недолговечность устройства. Прокладка, выполняющая роль запора, соприкасается не только с водой, но и металлическим корпусом вентиля, что приводит к увеличению естественного износа;
  • сложность использования устройства. Для полного перекрытия потока необходимо сделать несколько оборотов управляющим маховиком.

Шаровые вентиля перекрывают воду благодаря запорному механизму, изготовленному в виде шара. При повороте управляющего рычага отверстие в шаре переворачивается перпендикулярно потоку жидкости.

Принцип работы вентиля с запорным шаром

К преимуществам шаровых вентилей относятся:

  • простота устройства, которая гарантирует длительный период использования;
  • полная герметичность в перекрытом положении;
  • простота использования. Для полного перекрытия воды необходимо повернуть ручку управления на 90º.

Недостатками шаровых кранов являются:

  • невозможность ограничения потока (исключительно полное перекрытие);
  • невозможность проведения текущего ремонта. Если устройство перестало выполнять свои функции, то потребуется полная замена.

Для полного перекрытия потока воды целесообразнее устанавливать шаровые вентиля. Если требуется регулировка потока воды, то лучше вмонтировать клапанный вентиль.

По конструкции водяной вентиль может быть:

проходным. Проходной вентиль пропускает воду в определенном направлении и служит для перекрытия потока. Устанавливается исключительно на ровный участок водопровода;

Вентиль прямого прохождения воды

прямоточным. Разновидность проходного вентиля с меньшим гидравлическим сопротивлением;

Проходной вентиль с меньшим сопротивлением

угловым. Вентиль устанавливается на угловое соединение труб. Входящий поток перпендикулярен выходящему потоку.

Вентиль для установки на изгибе труб

Выбор материала вентиля

Вентиль перекрытия воды может быть изготовлен:

  • из латуни. Материал отличается небольшим весом, малыми габаритными размерами и долговечностью. Основной недостаток – высокая стоимость. Латунный вентиль может быть установлен как на холодную воду, так и на горячую;
  • из бронзы. Стоимость бронзового вентиля выше, чем латунного, а характеристики устройств практически идентичны;
  • из нержавеющей стали. Относительно дешевые устройства больше подвержены оседанию накипи. Поэтому для горячей воды практически не используются;
  • из пластика. Пластиковые вентили также отличаются долговечностью и невысокой стоимостью. Пластик практически не подвержен коррозии и оседанию накипи.

На металлические трубопроводы устанавливаются латунные или бронзовые вентили, а также устройства из нержавеющей стали. Пластиковые вентили устанавливаются исключительно на пластиковые водопроводы.

Подбор способа крепления вентиля

По способу крепления водопроводные вентили подразделяются на:

Вентиль для водопровода с внутренней резьбой

фланцевые. Крепятся при помощи специальных устройств (фланцев), расположенных на краях вентиля и водопроводных труб, и соединенных между собой крепежными болтами. Устройства устанавливаются преимущественно на металлические водопроводные системы;

Вентиля, фиксируемые при помощи специальных элементов

приварные. Монтируются методом сварки. Приварные вентили могут быть установлены на металлические и пластиковые трубопроводы.

Водопроводный вентиль, устанавливаемый методом сварки

Резьбовые и фланцевые вентили можно снять для проведения ремонта и установить заново. Приварной вентиль установить второй раз не получится.

Включить отжим и выключить машинку

Перед тем, как достать вещи, надо выполнить следующие действия:

  • Перекрыть впускной вентиль к которому подключен заливной шланг;
  • Включить программу «Отжим», а после ее завершения вытащить белье из барабана.


Важный пункт, который следует выполнить в обязательном порядке – перекрыть вентиль. Первое время после подачи, вода будет идти мутная и с большим количеством частиц ржавчины. Даже если трубы в доме поменяны, то грязь попадет в систему из магистральных трубопроводов. Встроенный фильтр не рассчитан на такие загрязнения, и поэтому ржавая вода может испортить вещи или привести к поломкам узлов стиральной машины.

Как выбрать датчик протечки воды

Чтобы покупка оказалась максимально полезной, рекомендуем изучить критерии выбора, предложенные в статье ниже.

Датчики протечки воды могут иметь различное устройство и несколько различаться принципами работы. Всех их можно классифицировать по нескольким признакам:

  1. Способ оповещения об аварии. Это включение звуковой и световой сигнализации, передача тревоги на смартфоны и планшеты владельцев, либо комбинированная сигнализация, включающая все перечисленные действия.
  2. Конструктивно датчики выполняются в виде прибора, заключённого в пластиковый корпус, либо в виде ленты-детектора, подключенной к электронному блоку.
  3. По области применения детекторы утечек бывают промышленными и бытовыми. Первые монтируются на магистральных трубопроводах, подающих воду в многоэтажные здания, на промышленных предприятиях. Бытовые датчики предназначаются для квартир и частных домов, так сказать, для индивидуального использования.
  4. По типу соединения сенсорного датчика с электронным контроллером. Соединение обеспечивается одним из двух способов: по проводам, и без использования проводки.

Беспроводные устройства. Беспроводной датчик протечки воды обеспечивается питанием от автономных источников энергии: аккумуляторов или батарей. Он имеет встроенный передатчик и контроллер, фиксирующий колебания электромагнитного поля во внутренней цепи прибора. При протечке и замыкании контактов, сигнал об этом подается на встроенный транслятор. После обработки он отправляется в электронный блок управления в виде радиосигнала частотой в 400-500 мегагерц. Дальность действия устойчивой связи у беспроводных детекторов составляет до 100 метров. На практике это значение бывает несколько меньшим из-за препятствий в виде межкомнатных перегородок и мебели. Проводные датчики протечки воды менее удобны, с точки зрения монтажа. При их установке потребуется протягивать линии проводки, при этом заботясь о её маскировке, чтобы не портить интерьер помещения.
Проводные устройства. Сигнал тревоги от сенсора протечки к электронному контроллеру передаётся либо по проводному соединению, либо посредством радиосвязи. В первом случае провод является источником подачи электроэнергии, питающей датчик. При замыкании контактов в результате протечки воды, напряжение в питающей электрической цепи снижается, а сила тока, наоборот, растёт. Контроллер, соединенный с сенсором, воспринимает изменение параметров электричества, и отдает команду на принятие экстренных мер – перекрытие водопровода, включение оповещателя.
Количество кранов. Если говорить о количестве кранов для системы антипротечки, то для эффективной работы необходимо, как минимум, два шаровых крана с электромагнитными клапанами – один устанавливают на стояке с холодной водой, другой – с горячей водой сразу за входными вентилями

Защита проводных датчиков от неосторожного обращения. Провод, ведущий к датчику, может быть случайно оборван детьми, домашними питомцами или перегрызен мышами

Если контроллер не увидит в системе датчик, который больше не способен подавать сигнал, то протечка воды может быть замечена слишком поздно. Функция контроля обрыва цепи – важный элемент безопасности всей системы защиты от протечек воды.
Удобство. В целях удобства работы со всей системой контроллер может иметь ряд полезных функций: индикатор заряда, самоочистка кранов (предотвращает «закисание» металла), возможность на время отключить датчики (например, для уборки), доступные батарейки, индикация сработавших датчиков (для более быстрого обнаружения места протечки воды).

Заключение

Защита дома от протечек — важная проблема для многих людей. Чтобы не столкнуться с испорченным ремонтом или мебелью вследствие потопа, следует позаботиться об установке специальных систем. Благодаря им вода будет перекрыта при возникновении аварийной ситуации. Таким образом, будет возможность избежать потопа и всех последствий, связанных с этим бедствием.

На рынке доступно несколько подобных установок. Для удачного выбора перед покупкой необходимо ознакомиться с их преимуществами и особенностями эксплуатации. В этом случае вы сможете обеспечить надежную защиту своей квартиры от потопа и избежать непредвиденных расходов.
