Монтаж электрического теплого пола своими руками под плитку

Содержание

Как правильно выбрать кабель для теплого пола

Если планируется в квартире провести установку плиточного теплого пола, то необходимо выбрать вариант, который подойдет наилучшим образом.

Управление нагревательным матом

При этом надо принять во внимание следующее:

Тип напольного покрытия.
Является ли теплый пол единственным источником отопления. Если он играет дополнительную роль, то его мощность можно выбирать в дополнительных пределах

Когда в квартире теплый пол является единственным источником тепла, важно выбирать модели, имеющие наиболее значительную мощность.
Какую электрическую мощность необходимо обеспечить для качественной работы пола. Это учитывается при оплате электричества и при совместной работе с мощными электрическими приборами.
Производителя изделия

От этого зависят качество и надежность работы, наличие гарантии, характеристики теплого электропола.

Предварительные расчеты

С нагревательными матами для электрических теплых полов под плитку все понятно – они продаются готовыми участками, рассчитанными на определенную мощность. Мы уже приводили в начале обзора таблицу с требуемой тепловой мощностью, но тут необходимо понимать, что установка кабеля производится немного по-другому.

Расчет нагревательного кабеля под электрические теплые полы производится по формуле L = S×Рs/Pk, где L – это необходимая нам длина, S – площадь обогреваемого помещения (или нескольких, если они будут выполнены одним контуром), Ps – требуемая мощность (берется из вышеупомянутой таблицы), Pk – тепловая мощность выбранного образца кабеля. Вычисляем длину и приступаем к монтажным работам.

От правильной и качественной укладки электрического кабеля зависит не только эффективность нагрева, но и долговечность работы всей системы.

Требования к монтажу:

  • Датчик термостата устанавливается так, чтобы его можно было быстро заменить в случае поломки – не следует закладывать его в бетон;
  • Скрещивание кабеля не допускается – он должен укладываться без нахлеста отдельных витков друг на друга;
  • Не устанавливайте термодатчик вблизи кабеля – он должен располагаться между соседними витками;
  • Расстояние от кабеля до других предметов (стенок, предметов мебели) не должно быть меньше 50 мм, от отопительных труб – не менее 100 мм.

Если все понятно, приступаем к монтажу. И вот вам пошаговая инструкция:

  • Монтаж электрических теплых полов под плитку начинается с работы с черновой поверхностью – ее необходимо очистить и выровнять, например, с помощью вышеуказанной выравнивающей смеси;
  • Штробим канавку для установки термостата – он устанавливается в заглушенной гофрированной пластиковой трубке, выступающей из бетона. Готовую канавку замазываем раствором;
  • Стелим Пенофол – он должен закрывать всю площадь помещения. Не забываем о демпферной ленте, так как у нас будет довольно толстая стяжка;
  • На готовой поверхности крепится металлическая армирующая сетка, к которой будет привязан электрический кабель теплых полов. Также для фиксации могут использоваться специальные рейки;
  • Проверяем работоспособность системы, укладываем соединительные провода, проверяем качество изоляции кабеля с помощью мегомметра.

Предпоследний этап установки электрических теплых полов – заливка бетонной стяжки толщиной не менее 30 мм. Она должна получиться плотной, без пустых полостей, что повлияет на ее прочность. Как только она застынет, приступаем к укладке плитки. Монтаж плитки осуществляется с помощью цементного раствора или специального клея.

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Watch this video on YouTube

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

  • одножильный или двужильный кабель;
  • сетка для основы;
  • терморегулятор;
  • датчик температуры;
  • гофра под датчик;
  • демпферная лента;
  • цемент;
  • строительный песок;
  • перфоратор;
  • ножницы по металлу;
  • пенофол;
  • монтажный скотч;
  • армирующая сетка;
  • антисептическая грунтовка;
  • валик;
  • кафельная плитка;
  • плиточный клей;
  • шпатель с зубцами;
  • плинтус;
  • затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Проведение монтажа электрического теплого пола под плитку

Есть несколько типов электрических систем подогрева пола. Каждая из разновидностей, безусловно, подразумевает собственные особенности технологии монтажа. Однако, есть целый ряд единых требований, относящихся и к подготовительным операциям, и к выбору необходимого комплекта инструмента и оборудования.

  • Полы должны обладать необходимой степенью термоизоляции. Будет совершенно неразумным растрачивать дорогостоящую электроэнергию на прогрев холодных перекрытий, особенно в том случае, если снизу расположен грунт или неотапливаемое помещение. «Теплый пол» должен укладываться на утепленное основание. Единственным исключением может быть случай, когда снизу расположено отапливаемое помещение, и больших утечек тепла не предвидится. И все равно, обычно и в такой ситуации рекомендуется использовать тонкий термоизоляционный материал с отражающим фольгированным покрытием.
  • Никогда не следует укладывать любой «теплый пол» на поверхность, которая не отличается целостностью и ровностью, тем более, что предполагается настил сверху керамической плитки, требующей стабильного основания. Если старая поверхность имеет значительные перепады высоты, неровности, трещины, щели по углам, если отмечаются рыхлые, нестабильные участки и другие дефекты, то начинать следует именно с проведения ремонта основания, обычно выражающегося в заливке прочной выравнивающей стяжки. Одновременно с этим, при необходимости, можно провести и термоизоляционные работы.
  • Для подключения электрических нагревательных элементов, укладываемых в «теплый пол», заранее предусматривается выделенная линия питания, которую лучше всего «завязать» на собственный автомат и доукомплектовать прибором защиты – УЗО. Заблаговременно определяют и место подключения «теплого пола», то есть точку размещения терморегулятора – именно сюда и должна подойти линия питания. Часто для помещений с повышенной влажностью установку термостатического блока управления предусматривают в соседней комнате (коридоре), так, чтобы к нему был свободный удобный доступ.
  • Как показывает практика, чаще всего приобретать термостатический блок управления с термодатчиком придется самостоятельно – лишь в редких случаях он сразу входит в комплект «теплого пола». Ничего страшного – практически все подобные блоки имеют унифицированные размеры и рассчитаны на установку в стандартный подрозетник. Но зато появляется возможность выбора прибора по своему усмотрению – от самых простых, недорогих, с электромеханической регулировкой, до более современных, с цифровой индикацией, кнопочным или сенсорным управлением и возможностью программирования режимов работы.

Длина сигнального кабеля термодатчика должна быть достаточной для планируемого места установки блока управления, особенно если планируется его монтаж в соседнем помещении.

Так как предполагаются электромонтажные работы, следует подготовить соответствующий инструмент. Необходимо будет резать провода, зачищать изоляцию на концах, а зачищенные участи – или запрессовывать в медные наконечники, или качественно залуживать с помощью паяльника. Для изоляции потребуется изолента, а лучше – термоусадочные трубки. Не стоит надеяться на то, что отрезки «термоусадки» часто входят в комплект поставки «теплого пола» – разумнее предусмотреть собственный запас. Если есть строительный фен, то это значительно облегчит операцию прогрева закрытых «термоусадкой» участков электроцепи.

Наконец, монтаж электрического теплого пола будет сопровождаться и общестроительными работами. Для прорезки штрабы под укладку проводов или термодатчика нужна будет шлифмашинка-«болгарка» с кругом по камню, или перфоратор. Некоторые типы теплых полов требуют заливки стяжки – для этого также требуется особый инструмент. Так как наша конечная цель – уложить на пол керамическую плитку, то не обойтись без «арсенала» и для этой операции: зубчатых шпателей, миксера для замешивания клея, валиков и кистей для предварительного грунтования поверхности, уровня для контроля правильности укладки и т.п.

Полностью разобраться, какой же инструмент потребуется в конкретном случае, можно будет после ознакомления с описанием монтажных работ с различными типами электрического «теплого пола».

Какая стоимость электрического теплого пола

Примерные цены на различные виды теплых полов от известных производителей:

  • Термомат Warmstad WSM мощностью 100 Вт, занимает площадь 0,65 кв. м. Стоит 1665 руб.*
  • Теплый пол CLIMATIQ мощностью 50 Вт, площадью 0,5 кв. м. Его цена равна 1550 руб.
  • Греющий кабель IQ Watt Floor cable длиной 7,5 м. Площадь обогрева равна 1,0 кв. м. Стоимость составляет 2608 руб.

Выбрав подходящую конструкцию кабельного теплого пола и установив ее, владелец квартиры получит удобное и надежное средство обогрева квартиры

При этом важно знать, как правильно сделать выбор подходящей марки и как происходит процесс монтажа

*Приведенные цены актуальны на декабрь 2020 года.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.

Установка теплого пола

Монтаж термоматов

Общие правила установки такого «теплого пола» совпадают с перечисленными выше, для кабельной нагревательной системы.

Основные отличия – удобство монтажа, поскольку на матах уже есть армирующая сетка – и отсутствие необходимости расчета шага укладки кабеля. Этот параметр жестко нормирован производителем, поэтому мастеру необходимо просто выбрать подходящую модель термомата в соответствии с требуемой теплоотдачей.

Для создания теплого пола в санузле по предложенной выше схеме потребуется подобрать такую модель термомата, которая даст на допустимые 4 кв.м. площади укладки теплоотдачу 1600 Вт.

Для примера рассмотрим нагревательные маты Феникс – для данной площади можно получить лишь 670 Вт, что явно недостаточно. Однако большинство производителей дают именно такую – 160Вт/м.кв. – мощность нагрева матов, поэтому следует либо выбрать другой тип нагревательной системы, либо удовлетвориться данным уровнем нагрева.

Последовательность работ по укладке нагревательных матов показана на иллюстрации ниже.

При сложной конфигурации помещения иногда приходиться «раскраивать» маты, разрезая их на отдельные секции. Места допустимых разрезов указываются на армирующей сетке. Ниже представлены схемы возможного «раскроя» термоматов.

Разновидности теплого пола

Существуют следующие варианты пола:

  • водяной;
  • электрический.

В первом случае используются трубы, а в качестве теплоносителя выступает горячая вода. При условии соблюдения правил монтажа можно подключить систему коммуникаций пола к центральному отоплению.

Такая возможность есть лишь в частном доме. В результате сокращаются эксплуатационные расходы — не требуется подключать источник питания.

К преимуществам относится надежность нагревательной системы, т. к. давление, оказываемое при перемещении по полу, не может привести к нарушению функциональности конструкции.

Это обусловлено тем, что трубы характеризуются боле высокой прочностью по сравнению с кабелем.

У этого варианта имеется ряд недостатков:

  • уменьшение высоты потолков за счет конструкции большой толщины, которая увеличивается по причине применения коммуникаций крупного сечения;
  • есть вероятность протечки, риск нарушения целостности труб возрастает, если допускаются ошибки при монтаже (не обеспечивается герметичность на стыках), при подключении насоса давление существенно увеличивается, что на фоне нарушений технологии соединения труб приведет к появлению течи;
  • отсутствие возможности демонтажа участка трубопровода, который требует ремонта.

Электрическая система отопления представлена 3 вариантами, в основе которых лежат:

  • провода;
  • кабельные маты;
  • инфракрасные маты (пленочные нагреватели).

Первый из них является классическим. Его отличает более высокая эффективность и упрощенные методы монтажа по сравнению с водяным аналогом.

Провод хуже противостоит деформационным нагрузкам (на сжатие и растяжение), чем полимерные трубы.

Однако монтаж такой системы обойдется дешевле за счет отсутствия необходимости в установке регулирующего оборудования.

Кроме того, сечение кабеля намного меньше диаметра трубы, поэтому на высоту потолков монтаж электрической системы нагрева пола не повлияет.

Учитывая, что кабель отличается небольшим весом, он не создаст дополнительную нагрузку на перекрытие в квартире. Основным недостатком системы данного вида являются высокие эксплуатационные расходы. Если регулярно включать нагрев пола, счета за электричество увеличатся.

Кабельные маты представляют собой аналог стандартного варианта конструкции. Они состоят из кабеля, уложенного с некоторым шагом, и стекловолоконной сетки.

Это готовая конструкция, по свойствам и эффективности она не уступает стандартному электрическому теплому полу, который укладывается своими руками.

Монтаж кабельной системы в виде матов производится намного быстрее, т.к. при этом не нужно самостоятельно укладывать провод, проверять положение его витков друг относительно друга.

Необходимо лишь зафиксировать полосы стекловолоконной сетки.

Инфракрасный теплый пол является наиболее экономичным и эффективным вариантом. Это обусловлено способом прогрева покрытия.

Инфракрасные маты состоят из термостойкой пленки, внутри которой находится карбоновая паста в виде полос. Соединяются эти элементы медными шинами.

Толщина таких матов небольшая, а значит, система нагрева не повлияет на высоту потолков. Мощность конструкции минимальная, что позволяет избежать увеличения расхода электроэнергии.

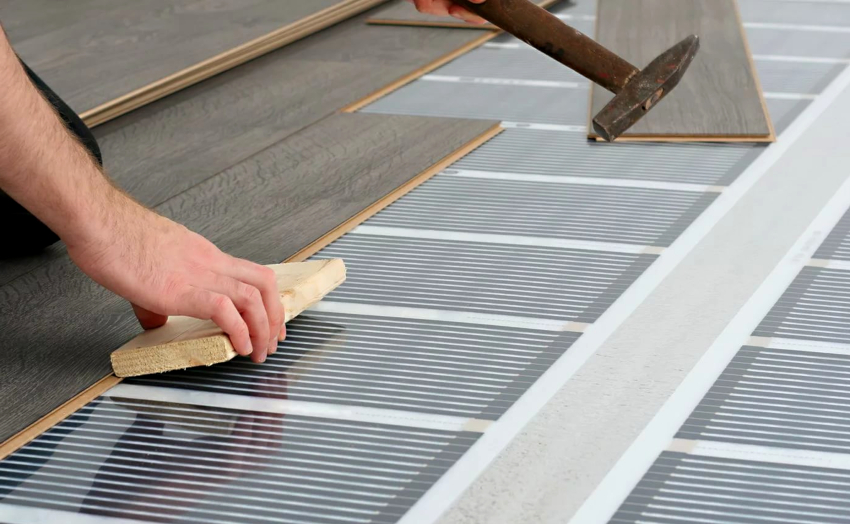

Особенности монтажа электрического пола под ламинат

Особой популярностью пользуется монтаж электрических теплых полов под ламинат своими руками. Ламинат появился на рынке не так давно, но благодаря своим прекрасным свойствам быстро полюбился потребителю. Он прочен, визуально выглядит как дерево, имеет множество расцветок и доступную цену. К тому же укладка ламината на теплые электрические полы происходит так же как и на обычные поверхности.

Для данного покрытия оптимальным решением станет плёночная система обогрева. Установка происходит быстро, но может потребоваться стяжка и выравнивание пола.

Процесс монтажа ламината на теплые электрические полы практически такой же как и на обычные поверхности

Способ укладки под ламинат не сильно отличается от обычного монтажа под плитку. Этапы укладки:

  1. Нанесение разметки.
  2. Выравнивание пола при необходимости.
  3. Распределение теплоизолирующей фольгированной подложки.
  4. Фиксирование материала с помощью скотча или строительного степлера.
  5. Укладка полос плёнки вплотную или с небольшим зазором.
  6. Фиксация элементов плёнки скотчем.
  7. Электрическое соединение по схеме.
  8. Датчик температуры крепится на карбоновую полоску куском скотча.
  9. Подключение к термостату и тестирование системы.

Какой электрический тёплый пол под ламинат лучше выбрать

О теплых электрических полах под ламинат отзывы в большинстве случаев положительные. Покупатели отмечают, что при правильном выборе системы обогрева и напольного покрытия, а также при соблюдении правил безопасности пол действительно тёплый, а ламинат сохраняет свой первозданный вид.

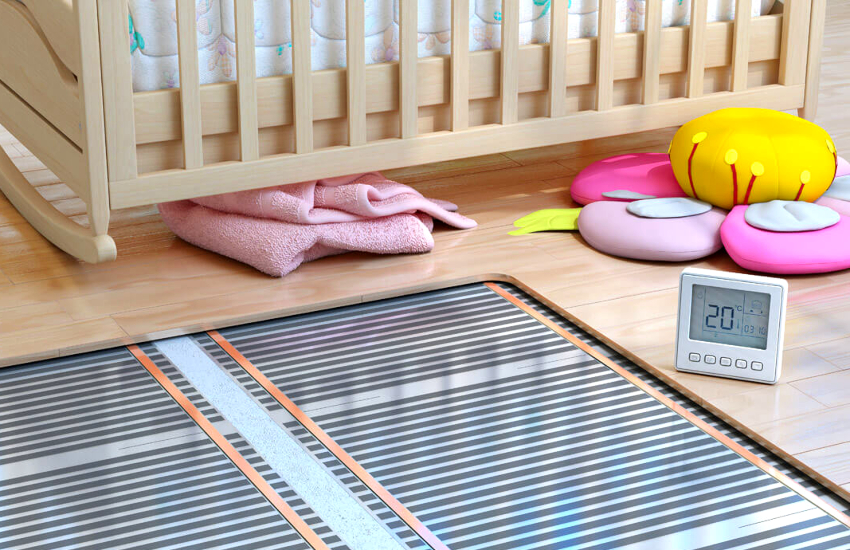

Для ламината лучшим решением считается плёночная система обогрева

Задаваясь вопросом, какие электрические теплые полы под ламинат выбрать, большинство пользователей отдают предпочтение матовым или инфракрасным полам. Такие полы под ламинат крайне легко уложить своими руками. Однако стоит внимательно отнестись и к выбору самого ламината и подложки. Они должны пропускать тепло. Подложка не может превышать 3 мм в толщину, а у ламината коэффициент теплового сопротивления не должен превосходить 0,15 м²*K/Вт. Класс ламината по прочности лучше приобретать 32 или 33 с плавающим типом укладки замковых соединений.

Современные тёплые полы – это лучшее решение для дома. Каждая система обогрева имеет свои отличительные черты. Правильный выбор системы обогрева и напольного покрытия залог домашнего уюта и здоровья жильцов.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Правила укладки инфракрасного теплого пола

Несмотря на конструкционные различия инфракрасный теплый пол монтируется также просто как электрические маты. Но между ними есть разница. При подключении пленочного нагревателя применяется не последовательное, а параллельное подключение.

С конструктивной точки зрения это более надежный способ, так как при выходе из строя отдельно модуля, остальные продолжат функционировать.

Пленку нужно укладывать с небольшим нахлестом, строго следуя разметке. Между собой модули скрепляются молярным скотчем. Это временный способ крепления, так как после заливки наливным полом необходимость в креплении отпадет.

Подробнее особенности пленочного типа обогрева мы рассмотрели в другой статье.
