Содержание
Настройка
Говорить о монтаже такого вида устройств не имеет смысла, так его нет в принципе, лучше рассмотрим, как они настраиваются.
Для механической модели
- После распаковки внимательно изучите прилагаемую инструкцию.
- Вращением круглого регулятора, установите текущее время.
- Выставите механический таймер включения.
- Подключите вилку нужного устройства.
Повторимся еще раз — есть прилагаемая инструкция, как пользоваться розеткой и ее лучше внимательно изучить, так как существуют разные модели, и они могут между собой отличаться незначительными нюансами по регулировке времени запуска.
Для модели с электрическим таймером
- После распаковки внимательно изучите прилагаемую инструкцию, чтобы понять, как пользоваться.
- Подумайте и составьте программируемый график работы девайса. В какой день недели, и по какому сценарию он будет работать.
- Занести параметры работы прибора. Для этого на панели есть набор кнопок, а внесенные изменения контролируются на внешнем ЖК — дисплее.
- Осталось подключить один или два устройства.
Чтобы не повторять процедуру программирования, сценарий работы тщательно продумывается заранее. Собственно примерный график программирования, по которому может работать такое устройство, уже есть в инструкции по эксплуатации
Разновидности
По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:
Механические
Образец механической розетки-таймера
Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.
На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:
- Звук работы устройства стал тише;
- Появилась зависимость от наличия электропитания.
Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:
Схема основных элементов механической розетки с таймером
Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.
Но и недостатков, к сожалению, тоже хватает:
- Уже упомянутая мной зависимость от электроэнергии.
Тут сразу «всплывают» две проблемы:
- В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
- Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;
- Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;
Настройку выполнить можно лишь на 24 часа
Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.
Механическая розетка с кнопкой выключения и штекером
Как настроить такой прибор?
В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:
- Переключатель ставим в непрерывный режим;
- Вращаем диск, фиксируя нужное время;
- Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
- Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;
Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока
- Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.
Электронные
Розетка с электронным таймером
Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.
Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:
- Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;
Настройка электронной розетки-таймера не доставляет никаких проблем
- Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
- Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
- Выполнение функции часов. Мелочь, но всё равно полезно.
Розетка с электронным таймером показывает время и день недели
В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.
Подборка лучших моделей
Назовем три модели розеток разных типов.

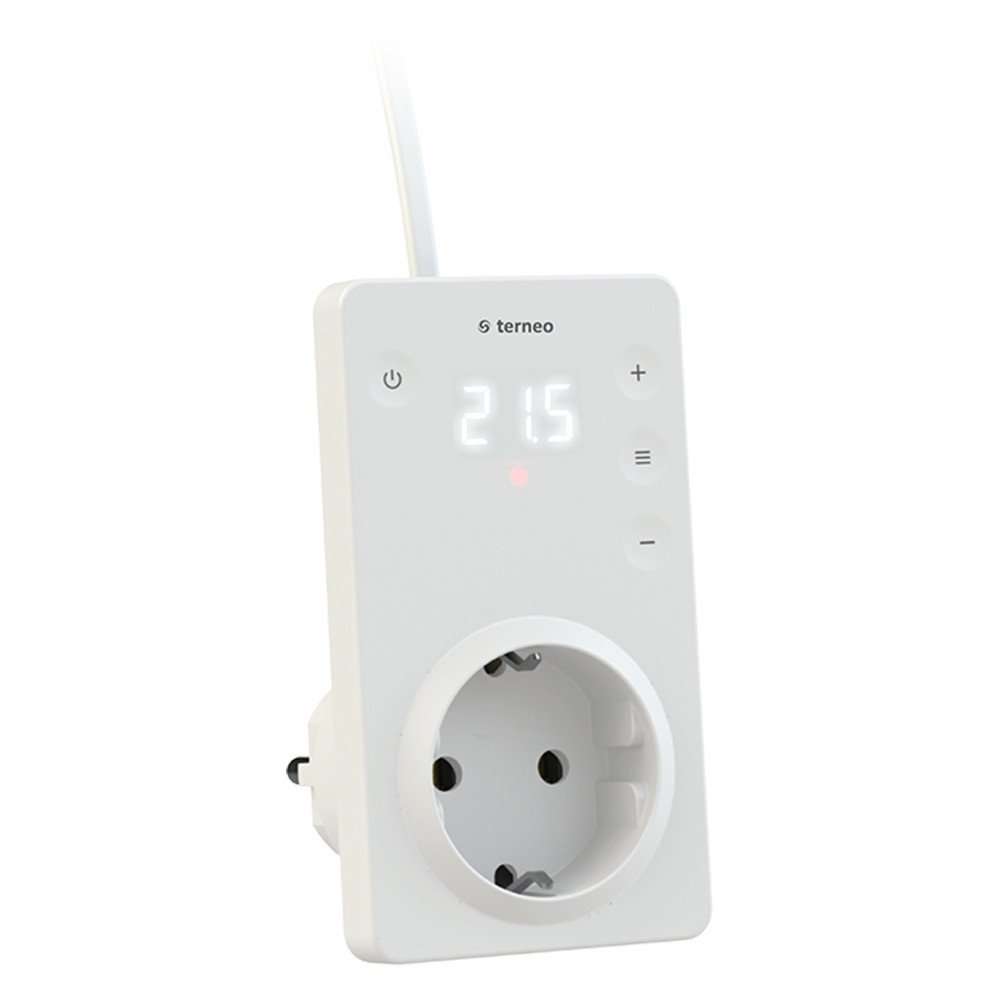

Terneo SRZ – электронный аппарат за 2 300 рублей, подключается к любым обогревателям, а также к системам охлаждения. Стильный внешний вид с сенсорным управлением и оригинальный цифровой дисплей не портят интерьер. Оснащен множеством полезных опций, например, показывает сколько времени проработало оборудование за последнее подключение. Еще есть возможность выбрать время, через которое будет включаться устройство, или задать время на отключение с таймером.
Плюсы:
- приятный дизайн;
- понятное управление;
- блокировка экрана убережет от случайного нажатия;
- есть поправка на погрешность измерений.
Минусы:
- низкая степень защиты – IP20;
- высокая цена.
https://youtube.com/watch?v=OGd0ivBaK-I

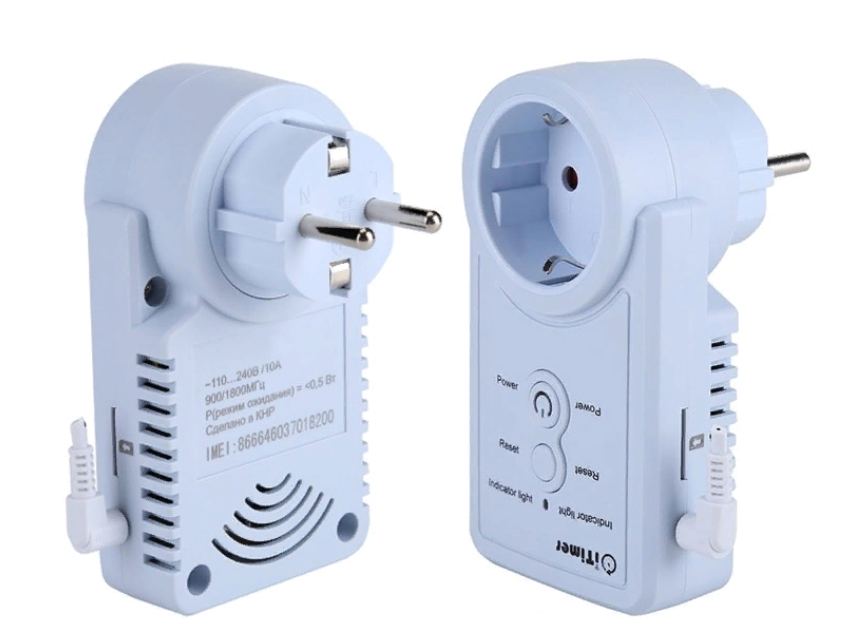

GSM-терморегулятор Waytronic, купленный на всем известном китайском сайте, обойдется в 2 400 рублей. Аппарат дополнительно способен измерять уровень энергопотребления, также можно выбрать несколько телефонных номеров, на которые будут приходить уведомления. Номинальная мощность составляет 2200 Вт, а ток нагрузки 10 А.
Плюсы:
- доступная цена;
- меню и инструкция на русском языке.
Минусы:
- сбиваются некоторые настройки при отключении электроэнергии;
- небольшая мощность.
Обзора данного товара нет.
Термометр TS-5000 из Поднебесной за 3 600 рублей, умеет контролировать не только температуру, но и показатели влажности, поэтому подключить к нему разрешается и увлажнитель воздуха. Доступна функция обратного отсчета и почасовое расписание. Для соединения необходимо установить на смартфон специальное приложение и синхронизировать работу. Теперь настраивать желаемые условия можно из любой точки мира, где есть интернет.
Плюсы:
- работает как термометр и гигрометр;
- широкий температурный диапазон: от -40 до +80 градусов;
- часто бывают большие скидки, и агрегат легко приобрести по выгодной стоимости.
Минусы:
инструкция на английском языке.
Обзора на это изделие нет.
Устройство и принцип работы
Перед установкой и настройкой важно изучить устройство и принцип его работы. Здесь многое зависит от выбранной модели
Механические
Механические розетки с таймером представляют собой конструкцию с двумя отверстиями для вилки и регулятором времени (кнопочный или в виде диска). Напряжение подается за счет замыкания или размыкания контактной группы. В более старых моделях применяются механизм, который по принципу действия очень похож на часы.
В новых устройствах устанавливаются импульсные электрические моторчики. Они отличаются более тихой работой и зависимостью от питания. По желанию в механических розетках можно устанавливать два режим работы — постоянно или с таймером.
https://youtube.com/watch?v=ootnLT7yF2Q
Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире
Электронные
Электронные устройства представляют собой розетки с дисплеем, кнопками для выбора режима и гнездом для вилки.
В отличие от механических устройств, внутри корпуса находится плата, оборудованная процессором, источниками питания и другими элементами.
Это означает, что выдержка времени задается программно, а сам девайс имеет более широкие возможности с позиции настройки.
https://youtube.com/watch?v=K3OnX6xQBf8
Как настроить электронный розеточный таймер
Разновидностей и моделей электронных розеточных таймеров много. Но в целом принцип их настройки похож. Практически все они оснащены жидкокристаллическим дисплеем, на котором отображаются настройки и текущие пункты меню. Под ним расположен ряд кнопок для управления и установки времени.
Обычно набор кнопок на разных таймерах один и тот же
Их набор обычно одинаков на разных моделях. Вот перечень часто встречаемых элементов управления:
- master clear. В инструкциях к таймерам обычно начинает инициализацию прибора. Представляет собой кнопку сброса всех настроек из памяти, в том числе и сброс текущего времени. Кстати, кнопка может называться просто reset или «сброс»;
- random или rnd. Установка или сброс режима случайного включения;
- clk или clock. Кнопка отвечает за несколько функций. Установка времени вместе с кнопками hour, min, week. Вместе с кнопкой timer переводит форматы времени;
- timer. Собственно, установка таймера. Используется вместе с кнопками week, hour, min;
- rst/rcl. Отключение и включение программ;
- week/hour/minute. Установка времени на неделю, час минуту.
В целом, установка и настройка электронного таймера включения и выключения по заданной программе выполняется не сложнее, чем на простых электронных наручных часах. Кнопки могут называться по-разному в зависимости от производителя или даже могут быть локализованы на русский язык.
Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:
- После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
- Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
- Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
- Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
- Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».
При установке подобного прибора внутрь щитка потребуется помощь электрика
Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений
Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель
Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейку
Masterclear – удобная и простая модель для установки в розетку
Настройка таймера Masterclear согласно инструкции по эксплуатации
Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:
- Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
- Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
- Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
- Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
- Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
- Выход из меню программирования осуществляется кнопкой Clock.
Установка таймера – это способ экономии потребления электричества для любого прибора.
Ещё раз увидеть тонкости настройки можно из представленного видео.
Электронные таймеры
Эти приборы дают возможность задавать до 140 программ управления электроприборами. Многие из них имеют режим работы, создающий эффект «присутствия», который позволяет управлять освещением в доме в хаотическом порядке в задаваемое время (к примеру, с 19.00 до 24.00). Наименьший отрезок задаваемого времени равен 1 минуте.
Преимуществами электронных таймеров являются:
- возможность указания дней недели для выполнения заданной программы;
- ручное и автоматическое включение;
- автономность работы – ёмкость батареи резервного питания позволяет сохранять настройки в течение 4 дней;
- наличие отдельной программы со сроком действия более 2 лет.
На что обращать внимание при выборе таймера времени электронного
При покупке следует определиться не только с типом прибора, но также обратить внимание на основные технические характеристики и параметры, влияющие на работу устройства:
- Временные рамки программирования. Здесь всё просто. Если требуется управлять напряжением только на протяжении суток, выбирается простая механическая модель. При необходимости недельного или даже месячного управления, выбирается электронный вариант с наличием соответствующих опций.
- Точность. Данная характеристика больше актуальна для механических моделей. Хотя для большинства задач, которые ставятся перед таймерами, точность до секунд не важна. Для оптимального показателя необходимо выбирать изделия проверенных производителей.
- Нагрузка. В зависимости от нагрузки сети необходимо выбирать соответствующее устройство. Есть модели, которые выдерживают нагрузку в 7 А, 10 А и 16 А. Выбор показателя будет зависеть от мощности, которую потребляет устройство, запитанное через данную розетку.
- Количество линий программирования. Этот параметр показывает, сколько устройств может быть замкнуто на таймер. Самые простые образцы поддерживают всего один прибор, более продвинутые модели имеют 2 и более линии.
- Пыле- и влагозащищённость. Некоторые устройства могут иметь дополнительную защиту от негативного воздействия факторов внешней среды. Это характерно для таймеров, предназначенных к использованию на открытом воздухе.
Существуют образцы, имеющие надёжную защиту от внешних факторов для уличного использования
На что обращать внимание при покупке?
Прежде чем, купить электронный таймер розетку, стоит изучить инструкцию к ней и обратить внимание на некоторые параметры
Цикл работы
Таймер может работать двумя способами, в связи с чем устройства делятся на два типа:
- розетка с таймером недельная – работа подключенного устройства контролируется в зависимости от дня недели. Это удобно, например, при работе бойлера с горячей водой, когда обитатели жилья с понедельника по пятницу пребывают на работе или в школе и горячая вода в дневное время не требуется, а в выходные они проводят это время дома.
- розетка с таймером суточная – работу таймера можно запрограммировать с использованием 24-часового цикла работы, например, подключенное устройство будет включаться каждые 15 минут на 15 минут.
Очень часто выключатели оснащены возможностью программирования в обоих направлениях, благодаря чему пользователь не должен на этапе покупки решать, как настроить таймер розетку, какой цикл работы для него подходит.
Стоит внимательно почитать инструкцию к розетке с таймером включения и выключения, и проверить, сколько комбинаций можно установить и сколько циклов включения и выключения можно запрограммировать.
Подключение
В продаже можно встретить два вида подключения этих устройств:
- через электрические розетки – подключается непосредственно к контакту;
- через DIN-рейку – ее можно установить на шкафчике домашнего электрощита.
Питание
Большинство программаторов, доступных на рынке, предназначены для домашнего использования и подключения к источнику питания 220-230 В.
Встроенный аккумулятор
Нередко для дома или квартиры люди решают купить механический таймер розетку, который после аварийного отключения и последующего включения электричества, сам включается и без проблем продолжает работать, так как введенные параметры не сбиваются. Однако в настоящее время многие электронные розетки-таймеры имеет защиту в виде встроенного аккумулятора, который поддерживает работу устройства даже после потери питания, таким образом, прибор может продолжать работать в установленном режиме даже после аварийного отключения электричества.
Максимальная мощность нагрузки
Это очень важный параметр, который позволяет определить, какие устройства можно подключить к розетке с таймером. Перед покупкой следует проверить мощность приборов, которые будут управляться по времени, и на основании этого подобрать подходящую модель.
Точность программирования
Вышеуказанный параметр позволяет установить с заданной точностью время, когда нужно выключить/включить устройство. Наиболее точными являются цифровые электронные розетки-таймеры, которые позволяют запрограммировать устройство с точностью до 1 минуты. Механические программаторы позволяют чаще всего установить время с точностью 5-15 минут.
Сертификаты и безопасность
Если таймер находится в месте, подверженном неблагоприятным воздействиям, например, на открытом воздухе, стоит проверить, имеет ли устройство соответствующие сертификаты, свидетельствующие о хорошей герметичности и прочности корпуса.
Одним из наиболее часто применяемых стандартов является IPxx (вместо х на устройстве указаны конкретные цифры), где первая цифра определяет степень пыленепроницаемости, вторая – степень влагозащищенности. Чем выше цифры, тем выше защита от внешних воздействий.
Что такое розетка с терморегулятором
Именно для контроля работы обогревателя (масляного радиатора, инфракрасного, конвекторного и других) чаще всего и используются подобные девайсы, но также с их помощью можно настраивать кондиционер, теплый пол, тепловентилятор, любые другие системы, питающиеся от электросети и влияющие на температуру в помещении.
Это очень удобно, ведь теперь вы будете просыпаться утром и приходить домой в комфортные условия. Кроме того, достигается значительная экономия электроэнергии, ведь приборы не будут расходовать ее понапрасну.
Розетка представляет собой накладку, которая с одной стороны имеет вилку, и включается в обычный разъем, а с другой расположено гнездо для подключения бытовой техники. Получается, что это своеобразный переходник между электросетью и непосредственно аппаратом. Еще изделие имеет датчик, который отвечает за измерение показателей окружающей среды.
https://youtube.com/watch?v=xkHdWs6uP8Q
Но розеточные варианты выигрывают по двум важным признакам.
- Простота монтажа – достаточно просто воткнуть накладку в розетку, тогда как монтаж других типов требует определенных навыков и занимает куда больше времени.
- Возможность переноса – вы всегда можете переподключить устройство в любом месте, а стационарная конструкция прочих образцов не позволяет этого сделать.
Из минусов хочется отметить разве что не совсем эстетичное внешнее исполнение. В некоторых случаях наличие девайса портит облик пространства, поскольку он довольно заметный.
Принцип действия такого приспособления весьма прост: нужно установить требуемые параметры, и термодатчик начинает отслеживание. Как только комната нагреется (или охладится) до заданных пределов, реле размыкает электрическую сеть и техника выключается. Когда температура падает (или повышается), то снова происходит подача питания.
Достоинства и недостатки подобных устройств
Использование подобных устройств упрощает эксплуатацию различного электрического оборудования и бытовых приборов, поэтому к достоинствам розетки с таймером можно отнести такие показатели, как:
- появляется возможность автоматизации процесса включения и выключения нагрузки различного назначения ? особенного это касается электронных устройств;
- при правильно выполненных настройках можно добиться снижения потребления электрической энергии;
- режим работы подключённых элементов нагрузки потребитель настраивает самостоятельно в соответствии со своим графиком и ритмом жизни;
При расчётах за потреблённую электрическую энергию двухтарифного режима использования снижение расходов на оплату счетов, в случае применения розеток с таймером, может сократиться на 20-30 %.
- в моделях со встроенным аккумулятором настройки сохраняются даже при отключении централизованного электроснабжения, что позволяет продолжить работу подключённых устройств в прежнем цикле, после подачи напряжения в электрическую сеть;
- возможность создания имитации присутствия людей в пустой квартире (загородном доме) позволит обезопасить его от незаконного проникновения посторонних лиц;
- режим работы можно настроить на длительный срок эксплуатации.
У моделей, оснащённых электронных таймером, основным недостатком является то, что при отключении централизованного электроснабжения процесс работы таймера не останавливается, а работает «сам по себе». Это может быть нежелательно при подключении к подобным устройствам приборов отопления или включение бытовых приборов в заданном цикле использования (ночное время и т.д.).
У приборов с механическим типом управления недостатков несколько больше, к ним относятся:
- неточность работы по отношению к часовому циклу;
- прибор во время работы «тикает», что может мешать, особенно в ночное время;
- режим программирования ограничен и составляет до 24 часов;
- износ механизма таймера приводит к ограниченным срокам использования подобных устройств.
Функциональные особенности
Мы уже говорили о таких устройствах как розетка таймер которой выставляется произвольно. У них разный внешний вид, конструкция, и функционал.
Остановимся теперь на функционале и на том, как работает, немного подробнее.
Точность таймера
Собственно говоря, о точности можно говорить, если применяется механическая модель. У цифровых розеток допустимый разброс по точности минимален.
Повторимся, перед приобретением такого устройства, следует заранее определиться – для каких целей оно приобретается.
Для простых сценариев — просто выключаться — слишком высокой точности не надо.
А если электрический таймер будет работать в комплексе с другими системами, то тут важна точность и согласованность действий.
Время таймера
Современные устройства способны позволить установить время работы в достаточно широком диапазоне — от 24 часов и выше.
Отдельные экземпляры могут программироваться сразу на месяц. Особенно это касается умных розеток.
Число программируемых линий
Стандартно в девайсах такого рода подключается одно оборудование. Получается один таймер розетка тоже одна.
Но есть и модели с расширенными возможностями. Таймер циклический, число розеток увеличено, как впрочем, и количество настроек.
Сравнительная характеристика розеток с таймером разных типов
Электронный прибор способен создать сложный алгоритм работы электрооборудования в определенные часы на протяжении одной недели или даже месяца. Механическая розетка программируется лишь на одни сутки. Ее приобретают, если приходится ежедневно настраивать одну и ту же программу. Например, включать электрочайник в 7 утра.
Электронная модель, рассчитанная на бесперебойный режим работы в течение целого месяца, – дорогое удовольствие. Ее применение оправдано лишь в системе «умный дом». Механические стоят дешевле. Однако оптимальным считается выбор программируемого на одну неделю прибора с электронным таймером и дисплеем. Экран такого устройства дополнительно можно использовать для сверки часов.
Механические модели не могут похвастаться точностью своего запрограммированного таймера. Электронные всегда подают электропитание в заданный час и конкретный минутный интервал. Впрочем, такие действия, например, как полив растений в теплице, не требуют соблюдения точного режима. В подобном случае можно воспользоваться недорогим механическим прибором.
Большинство моделей рассчитаны на нагрузку в 16А. Однако, если нужна более мощная пропускная способность, можно выбрать устройства на 40А. Розеточные таймеры имеют заземление. Они обеспечивают безопасность работы электроприбора. Устройства могут работать круглосуточно. Они рассчитаны на напряжение в 220–230 Вольт. Некоторые смарт-розетки с таймером имеют защиту от перепада напряжения.
Различные модели имеют одну или несколько линий программирования. К простому устройству можно подсоединить только один электроприбор. Более сложные таймерные розетки позволяют программировать работу нескольких электрических приборов.
Существуют электронные розеточные таймеры с терморегулятором. Благодаря таким устройствам можно постоянно поддерживать в доме оптимальный температурный режим. Термометр отображается на дисплее устройства. Температура в таких розетках измеряется без градусника, с помощью встроенных датчиков. Устройство крепится на монтажную рейку и устанавливается на стене.
Большой популярностью у россиян пользуются розеточные таймеры таких , «Legrand», «Theben», «Brunnenstahl», «Feron», «ИКЕА», «Camelion». Цена механических розеток стартует от 300 рублей, а электронных – от 600 рублей.
Режимы работы таймер-розетки
Розеточный таймер похож на прибор с реле времени. По истечению выбранного временного интервала он замыкает либо размыкает контакты. Приборы различной модификации программируют на несколько часов, на одни сутки, несколько дней, недель и даже на целый месяц. В некоторых моделях допускается посекундная установка времени.
Как выбрать розетку с таймером для квартиры и дома
Розеточный таймерный прибор выбирают в зависимости от его технических характеристик. Подобные сведения описаны в инструкции к техпаспорту. Нагрузочная способность розеточных таймерных устройств в большинстве случаев равна 16А для переменного тока в 220В с частотой 50Гц.
Критерии, на которые нужно ориентироваться при выборе таймера:
- наличие как можно большего времени программирования;
- точность работы вмонтированных часов;
- дискретность задаваемого времени переключения;
- максимально допустимые нагрузки;
- число возможных вариантов программирования для одних суток.
Если таймерные устройства будут использоваться во влажных помещениях, следует покупать модели с требуемым уровнем защиты. В продаже имеются приборы с влагозащитным и пылезащитным корпусом. Некоторые модели оснащены термозащитой. Они способны работать при критически низких или высоких температурах.
Когда в доме живут маленькие дети, рекомендуется выбрать устройство с «защитой от детей». Такие приборы имеют задвижки, препятствующие входу металлических острых предметов в розеточные отверстия.
