Тёплый пол в ванной: как сделать самостоятельно, инструкция?

Содержание

Подготовка к установке теплого пола в ванной

Процесс подготовки включает в себя следующие этапы:

удаление с поверхности пола мебели и оборудования;
демонтаж существующего напольного покрытия;
очистка основания;
выравнивание (при необходимости);
прокладка электропроводки и подготовка места для установки терморегулятора.

Чтобы теплый пол «съел» как можно меньше высоты помещения, желательно вместе со старым напольным покрытием сбить и стяжку, добравшись до бетонной плиты.

Если ее поверхность является достаточно ровной, подготовку можно считать завершенной. Если же имеются бугры, наплывы и сбить их зубилом или иным инструментом не удается, необходимо уложить выравнивающую стяжку.

Монтировать нагревательный кабель на неровную поверхность запрещается, так как в дальнейшем под воздействием нагрузки он может быть поврежден.

Если нагреватель имеет большую мощность, подключать его нужно отдельным проводом, прокладываемым от щитка. Для этого, как и для прокладки провода от терморегулятора к нагревательному кабелю, может потребоваться штробление стен, поэтому все эти работы также желательно выполнить на этапе подготовки, чтобы потом не пачкать строительным мусором и пылью новый пол.

Независимо от способа подключения (в розетку или индивидуально), теплый пол должен быть подключен через УЗО. При установке в ванной и других влажных помещениях необходимо использовать УЗО с уставкой тока утечки 10 мА.

Распространенные ошибки

Одной из ошибок является применение спиральной схемы укладки на большой площади

При обустройстве водяного пола неопытные мастера допускают такие ошибки:

Использование стальных труб для водяной системы. Прямые углы тормозят ток воды, металл ржавеет, соединения со временем начинают протекать.
Применение спиральной схемы на большой площади. Это приводит к неравномерному обогреву и холодной поверхности на последней трети обратки магистрали.
Игнорирование установки коллектора, терморегулятора, смесителя и крана. Результатом является неравномерный прогрев основания, создание экстремально высокой температуры и отсутствие возможности управлять системой.

Грамотный выбор материалов и соблюдение технологии строительства являются залогом создания эффективного и безопасного теплого пола.

https://youtube.com/watch?v=m3wz4DUxGwA

Дизайн и виды плитки

Выбирая плитку под теплый пол нужно отдать предпочтение вариантам, предназначенным для укладки на пол. Они характеризуются износостойкостью, повышенной прочностью и специальным антискользящим покрытием. Если электро- или водяной пол выступает единственным источником отопления, то плитка должна выдерживать нагрев до +24–31ºС. При наличии иных источников тепла, достаточно, если температурный диапазон нагрева будет составлять +16–26ºС. Следует отдавать предпочтение керамической, клинкерной или керамогранитной плиткам. Нагреваясь, они сохраняют тепло и отдают его постепенно, что обеспечивает более комфортное использование пола и возможность экономить расход электроэнергии (особенно если установлены саморегулирующиеся греющие кабели).

Что касается размеров и дизайна плитки, то их выбор зависит исключительно от личных предпочтений владельца. Многие мечтают о деревянном напольном покрытии, которое ассоциируется с семейным теплом и уютом. Однако даже обработанную должным образом древесину не рекомендовано использовать в ванной ввиду непрактичности материала. Выходом станет использование керамической плитки под дерево. Используя ту или иную технологию, можно добиться имитации под паркет или деревянный пол, настеленный из досок.

Коричневый оттенок плитки хорошо сочетается с теплыми кофейными стенами. Добиться единства стиля можно, используя на полу мозаику и этот же материал для отделки панелей ванны. Благодаря этому удастся добиться эффекта перехода горизонтальных поверхностей (пола) в вертикальные. При этом не рекомендуется «разграничивать» этот плавный переход использованием ковриков для ванной. Впрочем, при установке теплого пола они и не понадобятся.

При оформлении пола темным плиточным покрытием рекомендуется «поддержать» его в отделке стен. Классическим решением является использование небольшого бордюра темного оттенка в тон полу, «пущенного» по стене светлых тонов. Если стоит задача визуально приподнять потолок, вместо бордюра стоит использовать неширокие вертикальные линии, выполненные из более темного оттенка плитки, чем основная часть стены.

Красивый интерьер получается при использовании плитки, ассоциирующейся с водным покрытием. Это все оттенки голубого, синего, аквамаринового цвета, которые можно сочетать с белой или бежевой плиткой. Для классических интерьеров можно использовать плитку с геометрическим принтом. Оригинально и самобытно смотрятся «картины», выложенные из плиток. Наиболее популярная тематика таких изображений – это морская.

Создание электрического теплого пола

Перед тем, как выполнить утепление пола в ванной до момента укладки системы специально подводят электрокабель к термостату и в завершение заливают стяжку под черновую основу.

Затем приступают к укладке теплоизолирующего фольгированного материала. Если утеплитель не имеет отражающей пленки, задействуют алюминиевую фольгу. Сверху слоя теплоизолятора помещают армирующую сетку, и тогда кабель не будет перегреваться.

Монтируют систему обогрева согласно спроектированной схеме. Кабель фиксируют скотчем или при помощи специальных клипс, наблюдая за тем, чтобы он не перекрещивался. Желательно соединять электрический кабель с нагревательным в месте, максимально приближенном к термостату. В свою очередь терморегулятор располагают на расстоянии 80-100 сантиметров от поверхности пола.

Гофротруба плюс термодатчик должны выступать над поверхностью стяжки. Вновь измеряют сопротивление кабеля и ожидают, пока раствор застынет. В стяжке не допускаются пустоты, иначе велика вероятность, что кабель перегреется. Систему не включают ранее, чем через 28 дней, до тех пор, пока бетон достигнет максимальной прочности.

Требования к подключению теплых полов в ванной

Водяное отопление устанавливают с учетом допустимой нагрузки на межэтажное перекрытие. При необходимости обращаются в архитектурную мастерскую для подготовки качественного проекта. Реконструкцию объекта недвижимости надо согласовать в порядке, установленном действующим законодательством.

В ванной нужно исключить повреждение изоляции.

При выборе электрической системы руководствуются нормами ПУЭ и тематических ГОСТов.

Правила монтажа нагревательного кабеля:

запрещена установка в ванной комнате распределительных и регулировочных устройств: розеток, УЗО, термостатов и др.;
слоем изоляции минимизируют теплопотери по направлению вниз;
опорное основание очищают и выравнивают, чтобы исключить повреждение защитной оболочки;
рабочие линии размещают без пересечения и соприкосновения;
подключают контур заземления;
нельзя укорачивать (удлинять) резистивный кабель;
сопротивление изоляции должно соответствовать нормативу с допустимым отклонением +10 и -5% (значение параметра проверяют при напряжении 500-1000 V);
сеть питания подсоединяют через устройство защитного отключения с дифференциальным током до 10мА;
в схему обязательно добавляют терморегулятор.

Если работы выполняются при низкой температуре, оболочка становится жесткой. Чтобы исключить повреждение изоляции, кабель разматывают до укладки и подают напряжение для небольшого нагрева.

Какую систему отопления пола выбрать для ванной

Из наиболее популярных способов прогрева нужно рассмотреть следующие варианты:

пол с водяной системой подогрева;
с применением электроподогрева.

Водяные системы подогрева пола дешевле в эксплуатации, но вписать дополнительную секцию в действующую отопительную сеть весьма проблематично, а в ряде случаев просто невозможно, когда речь идет о квартире.

Электроподогрев дороже в эксплуатации, однако, имеет ряд преимуществ, в том числе и возможность автоматизации режима работы системы. Это позволяет экономить на нагреве в то время суток, когда нет необходимости греть пол.

Выбирая систему электроподогрева, необходимо рассмотреть следующие варианты:

инфракрасный подогрев – характерен тем, что он не греет собственно пол. Инфракрасное излучение прогревает все объекты в зоне облучения, включая стены, потолок, оборудование. Температура пола всегда будет принимать значение температуры окружающих предметов и несколько ниже;
подогрев элементами сопротивления (кабельный теплый пол) – греющий кабель, греющие стержни, маты и прочее.

Теплое основание

При отделке пола в ванной приходится выбирать из небольшого списка декоративных материалов. Достаточной влагоустойчивостью обладают только плитка и ламинат водостойкий, кварцевый или виниловый. Керамогранит имеет высокую способность отталкивать тепло с наружной стороны и проводить холод с внутренней. Поэтому для теплых полов без подогрева он не подходит. Ламинат же имеет способность накапливать тепло и затем отдавать его в окружающую среду.

Поэтому стоит рассмотреть вариант укладки специального водостойкого ламината на теплое основание из плит OSB с дополнительным слоем пропитки от плесени. Можно также проложить между двумя слоями специальную отталкивающую пленку. Такой многослойный пол в ванной будет быстро нагреваться от теплого воздуха, при этом не пропустит холод от основных бетонных перекрытий.

Принцип работы теплого пола

Для того, что бы иметь представление о том, как работает теплый водяной пол в ванной комнате, рассмотрим наглядно обычную бытовую ситуацию. После укладки трубопровода, осуществляется заливка контура новой бетонной стяжкой или происходит монтаж наборной настильной или деревянной конструкции. Две трубы, подающая и отводящая (возвратная) подключаются непосредственно к коллектору. Температурный режим нагрева регулируется при помощи термостата.

В подающую трубу поступает нагретая до температуры 35-45 котловая вода или вода из системы централизованного горячего водоснабжения, только уже значительно большей температуры. Через обратную трубу остывший теплоноситель поступает обратно в котел или возвращается в систему ГВС дома.

Такие сложности часто становятся препятствием для обустройства в городской квартире в ванной комнате пола с водяным подогревом. Выходом из подобной ситуации является укладка электрического нагревательного элемента, монтаж которого займет меньше времени и практически не отразиться на функциональности основных домовых систем и коммуникаций. Обычно в частных домах ванная комната располагается вблизи котельного оборудования, поэтому тратиться на прокладку дополнительных труб не потребуется. Вся система домашнего отопления может быть рассчитана с учетом последующего подключения дополнительного отопительного контура, как в плане гидравлической нагрузки, так и в плане работы нагревательного прибора.

Когда речь идет о подключении теплого пола к автономному отопительному прибору, нагревательный контур оснащается циркуляционным насосом. В случае если монтаж осуществляется к центральному горячему водоснабжению, насос не требуется. На рисунке – схеме показано подключение .

Укладка плитки

Нужно тщательно замерить длину и ширину помещения и приобрести плитку. Она бывает разного размера и формы, поэтому должна соответствовать размеру пола. По площади лучше приобрети плитку на 15 % больше. Для пола годится плитка IY – Y класса прочности, шероховатая, влагоустойчивая.

Кладем плитку непосредственно на нагревательный кабель

Кроме того, понадобятся инструменты и материалы:

линейка, рулетка, уровень строительный;
дрель для перемешивания клея, с насадкой;
губка поролоновая;
шпатель зубчатый, кисть;
чистые салфетки (микрофибра);
резиновая гладилка для зачистки швов;
вкладыши – крестики для формирования швов;
затирка шовная;
клей плиточный для теплых полов;
состав для гидроизоляции глубокого проникновения;
плиткорез.

Порядок выполнения работ:

Обработать поверхность пола грунтовкой. Время высыхания грунтовки 1,5 – 2 часа;
Выложить от лицевого угла к центру плитки «насухо» с вкладышами, замерить расстояние от центральной плитки до остальных стен, чтобы избежать нарезки узких полосок;

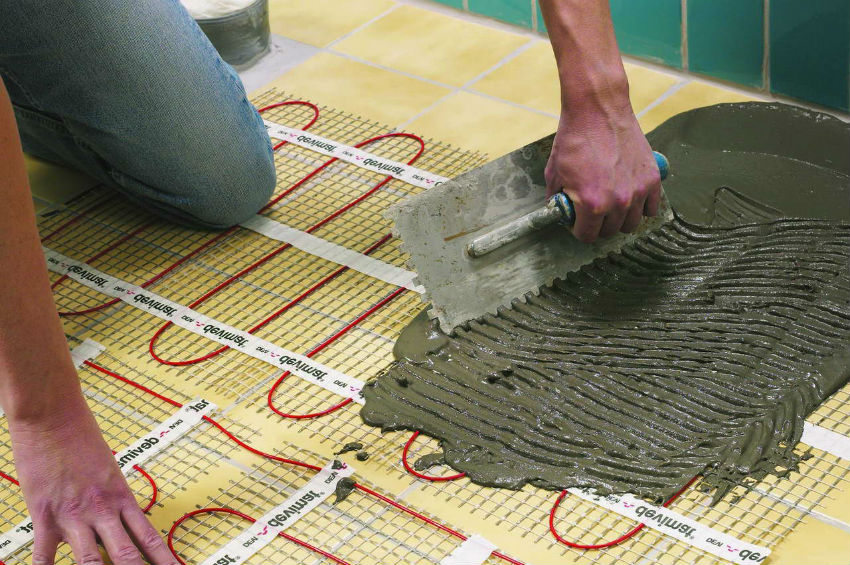

Нанести клей на выровненный пол или на сами маты теплого пола и приклеить центральную плитку;
От центральной плитки прогнать ряд до противоположных стен, на крайних плитках, при необходимости, воспользоваться плиткорезом;
Каждую плитку проверять на горизонтальность линейкой и, при необходимости уровнем;
По окончании укладки воспользоваться затиркой для заполнения швов и резиновым шпателем, остатки затирки удалить фибровыми салфетками.

Ваши труды окончены! Запускать систему теплого пола можно через 28 -30 дней.

Как совместить с ванной идеи

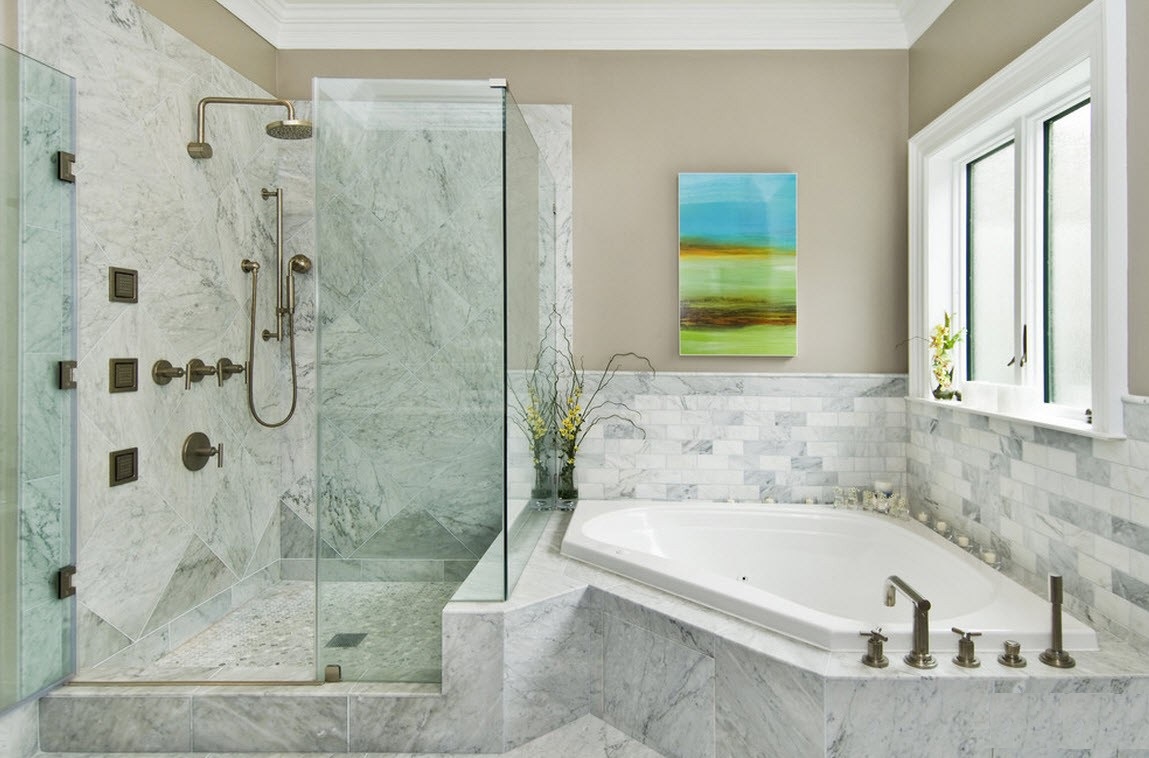

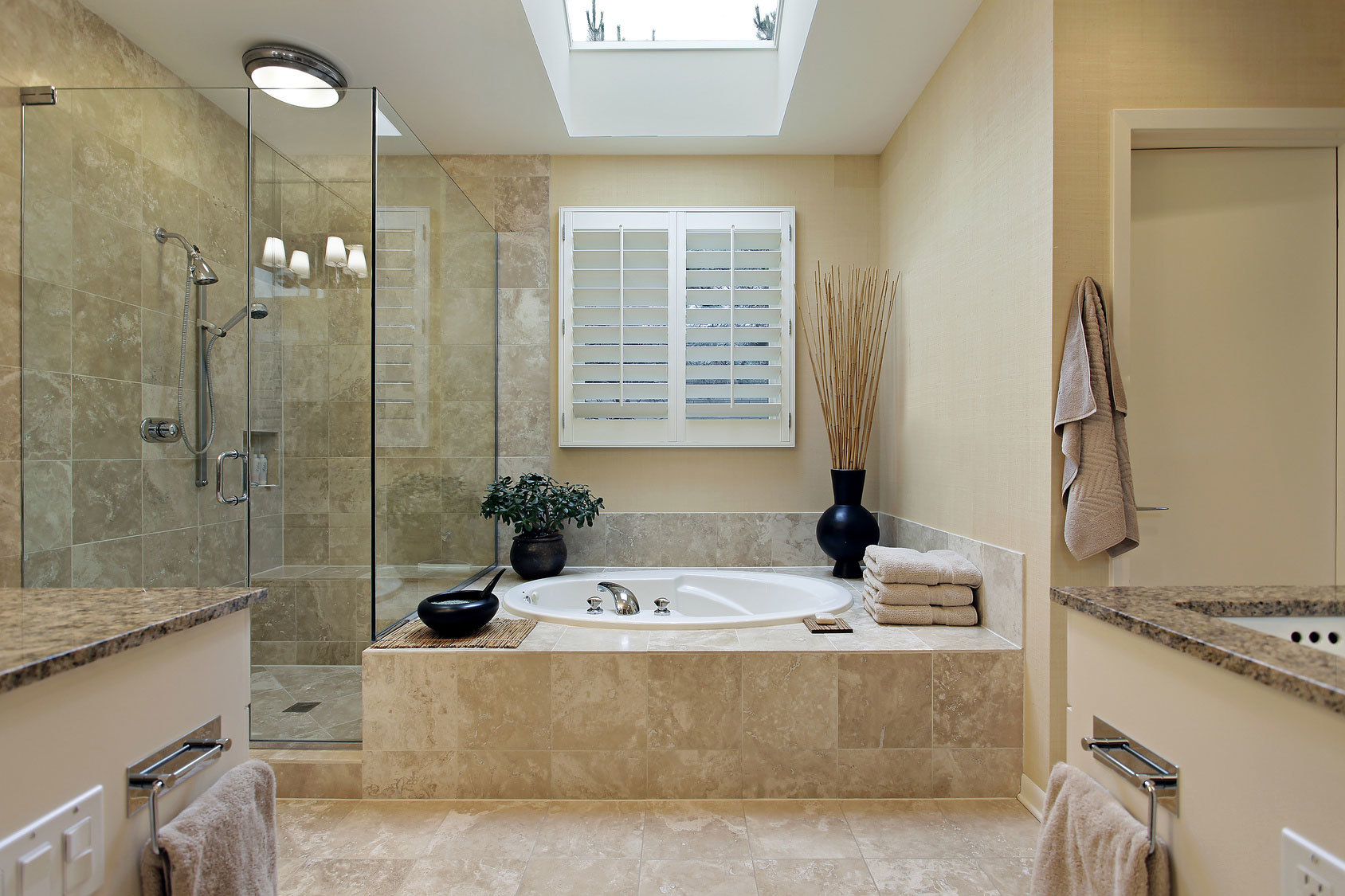

При наличии свободного места в помещении можно установить одновременно и ванну, и душевую кабину.

Особенно актуально это для загородных домов, где наличие двух составляющих закладывается еще на этапе проектирования дома. В этом случае санузел делят на несколько зон перегородками или посредством других интерьерных элементов. В одной, как правило, наибольшей из всех, устанавливают ванну, в другой – душ, в третьей унитаз и биде либо их совмещенный вариант.

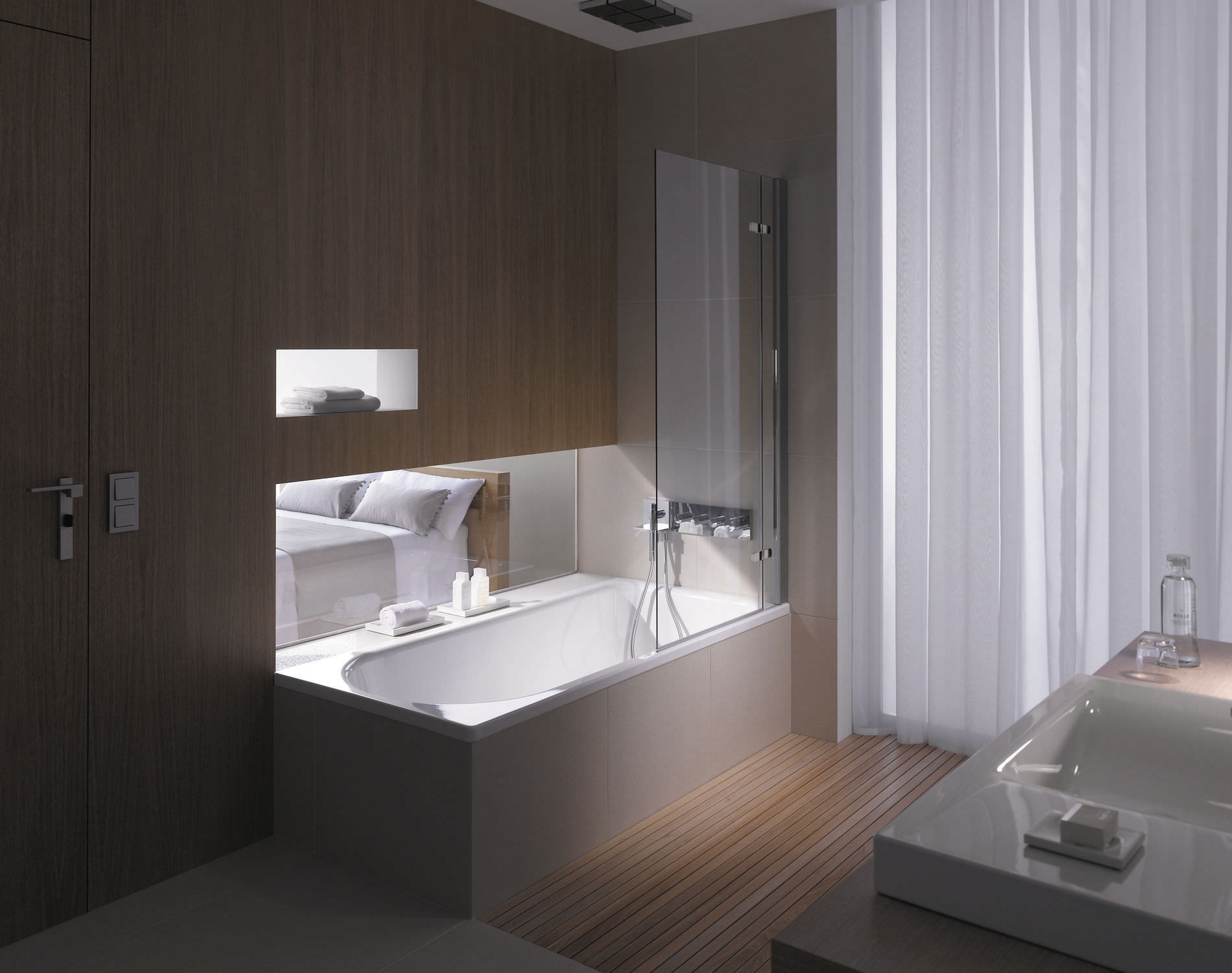

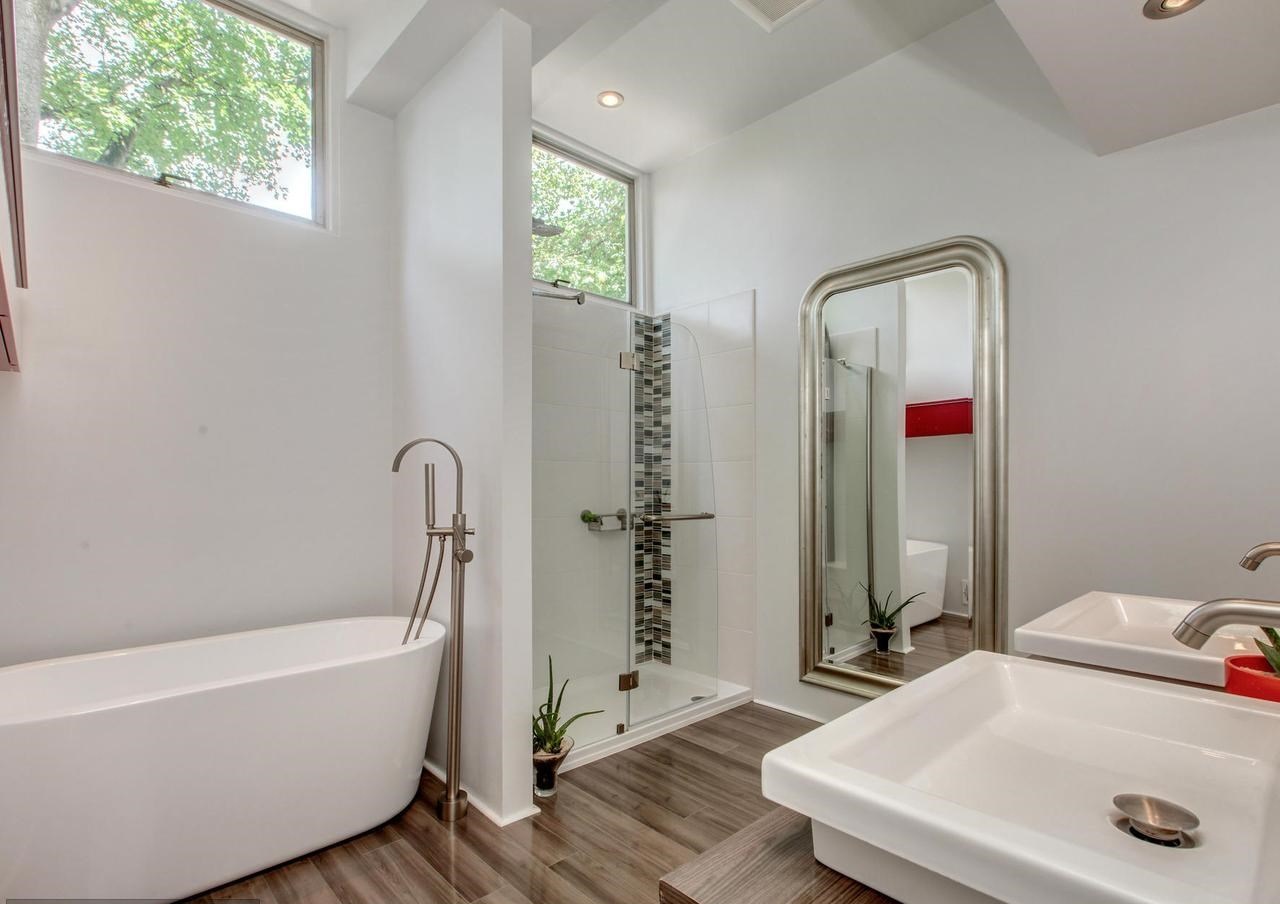

Дизайнеры предлагают несколько интерьерных решений при оформлении просторной ванной комнаты.

Если ванная длинная и узкая. Вдоль одной из стен лучше расположить купель и душевую кабину, причем последняя окажется как раз в углу, на противоположной стене крепятся умывальник и унитаз. Если ширина помещения позволяет установить ванну вдоль торцевой стены, то освобождается больше места для других деталей. В этом случае можно расположить не только душевую кабину, но и стиральную машину, корзину для белья.
При наличии квадратного санузла. Маленький квадрат оставляет немного возможностей, в основном детали располагают по углам. В случае больших площадей расположение ванны и душевой кабины зависит от дизайнерского проекта, здесь диапазон вариантов неограничен.

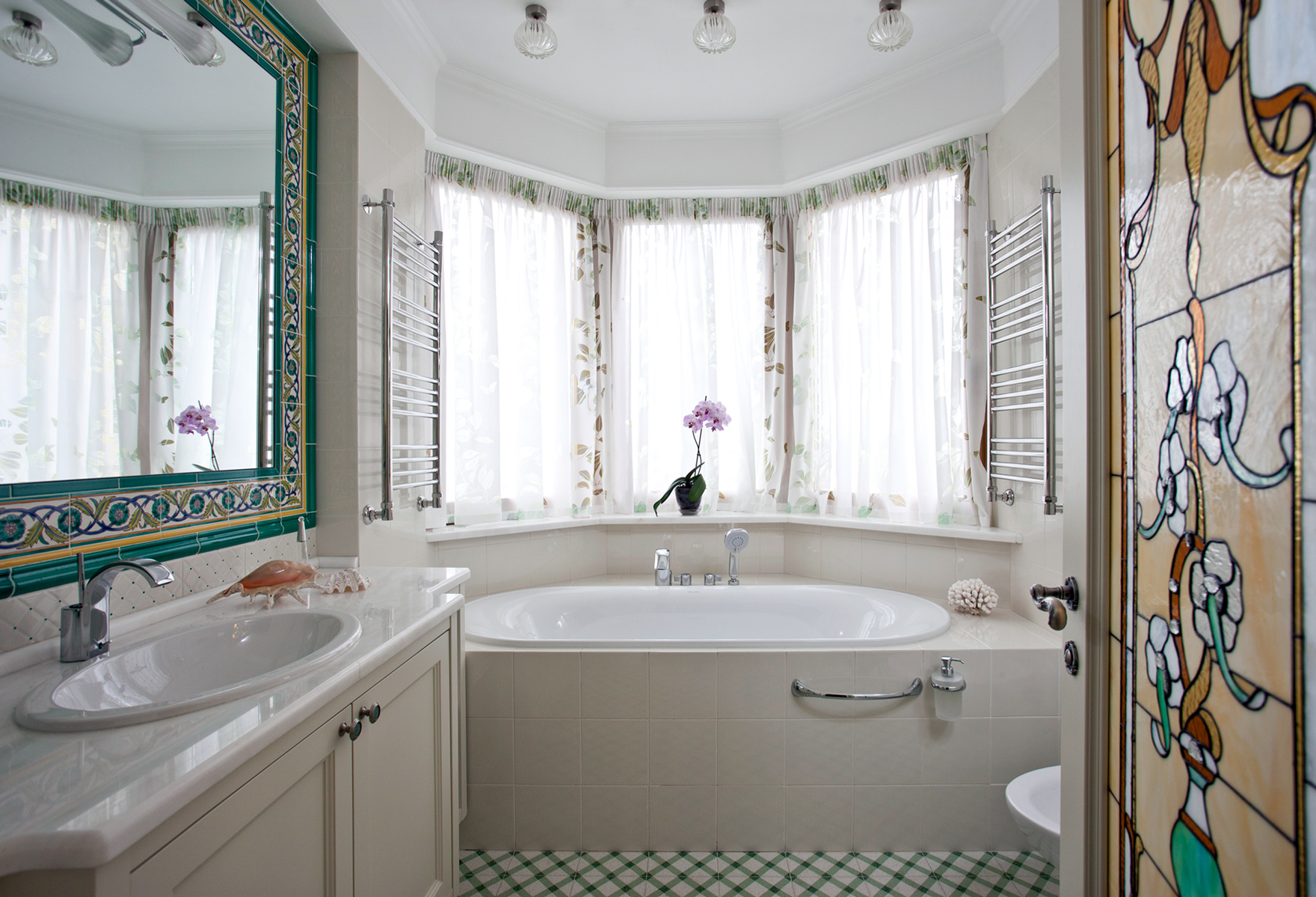

В случае эркера. Архитектурная особенность разрешает дизайнерам пофантазировать. В большинстве случаев в эркере располагают ванну как место для релаксации. Для установки душевой кабины можно использовать любой угол.

В малогабаритных квартирах владельцы вынуждены делать выбор между ванной и душевой кабиной, поскольку монтаж обоих изделий невозможен. Однако производители сантехники предлагают такое разнообразие устройств, что проблема остается только в выборе дизайна.

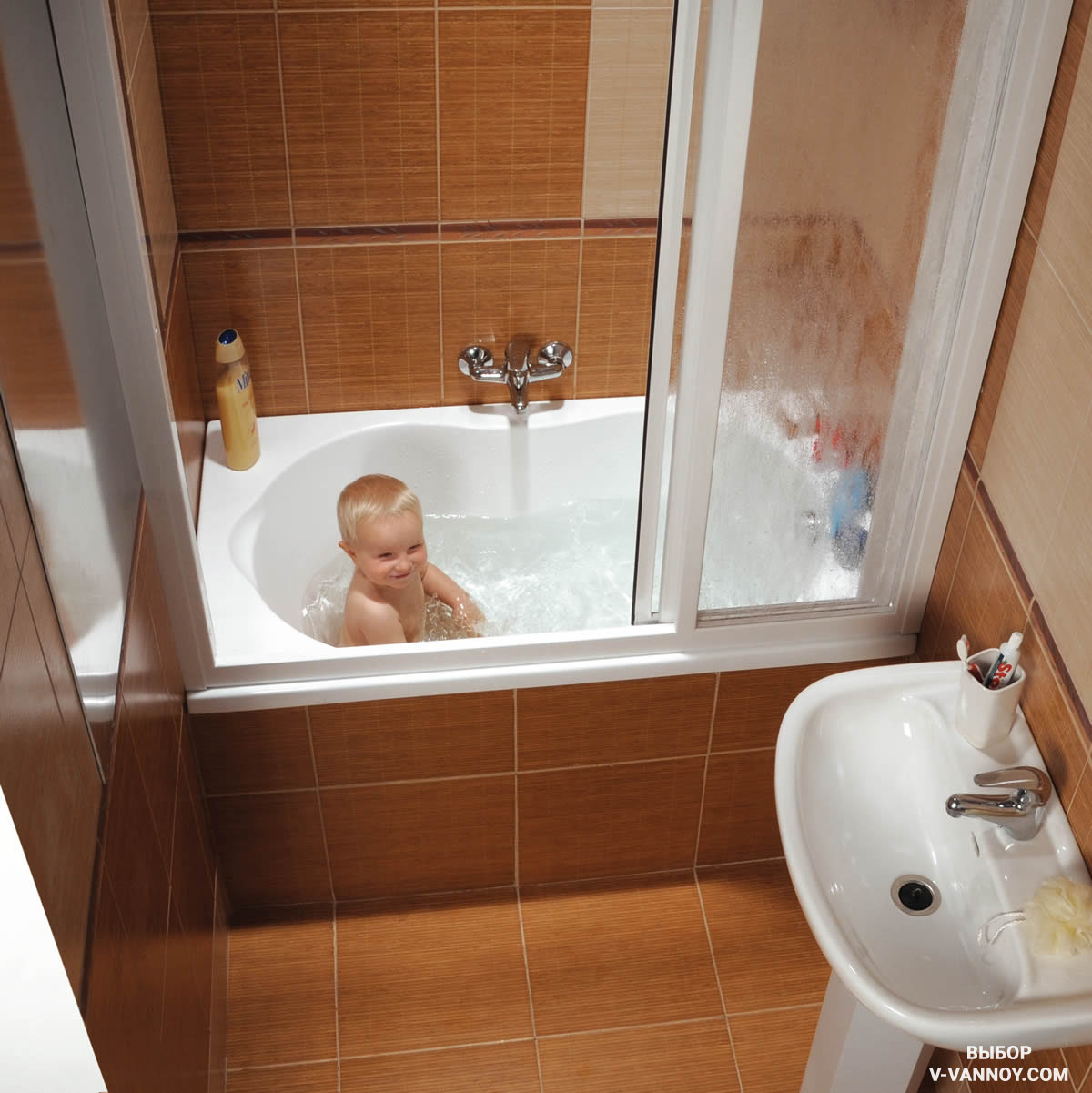

Если в семье есть маленькие дети, либо кто-то из хозяев любит принимать ванны, то лучше рассмотреть комбинированный вариант. Душевая гарнитура монтируется на потолке или на стене с помощью кронштейнов, ванна выполняет функции поддона. Вместо панелей, можно использовать более экономную конструкцию: лейки-люстры. Они имеют большой диаметр и крепятся на потолке. В качестве ширмы можно использовать занавеску либо специальный экран. Специалисты рекомендуют использовать трехсекционные шторки в качестве защиты от брызг, после использования они убираются в сторону.

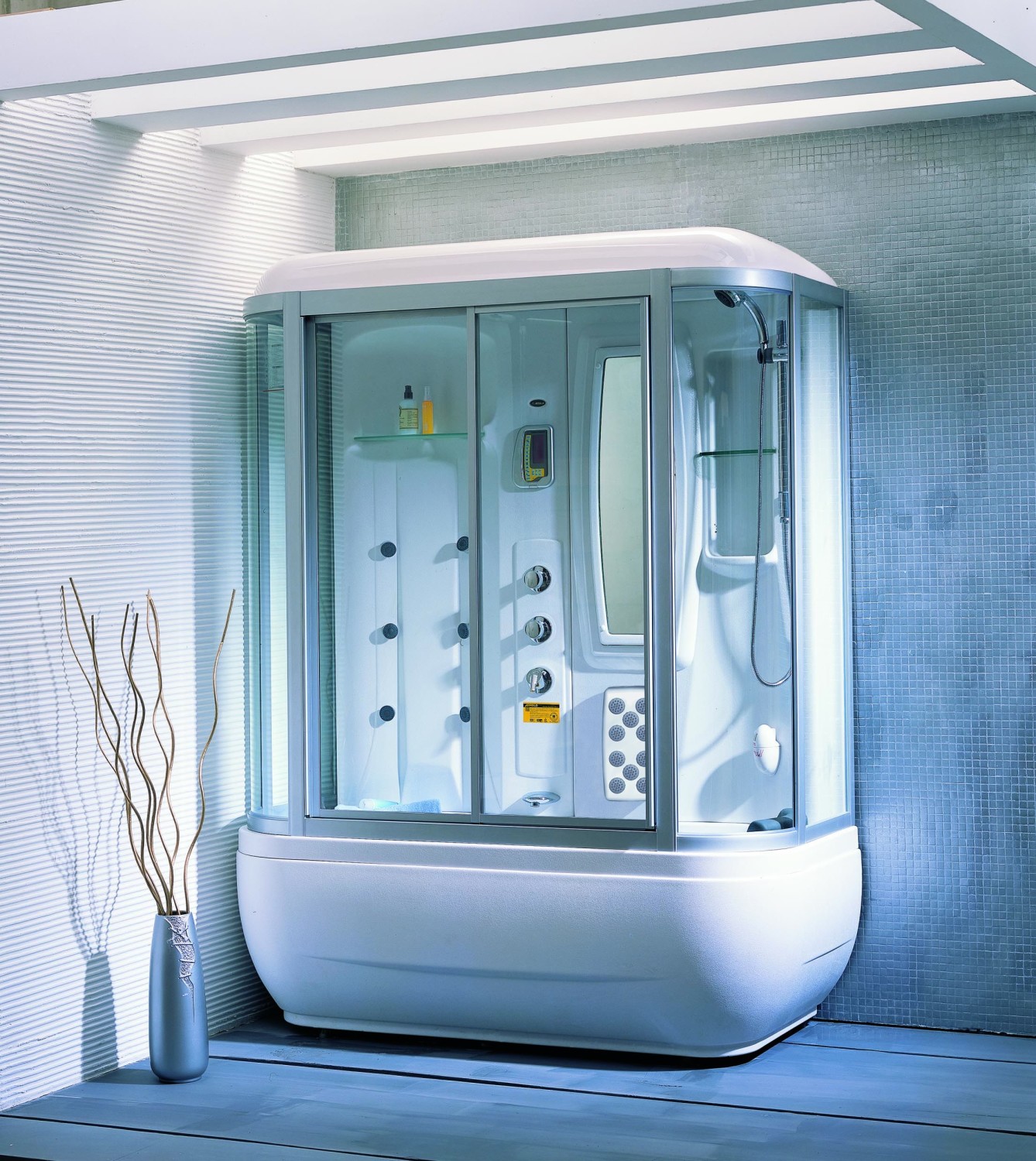

Производители предлагают также душевые кабины с высоким поддоном, которые позволяют набирать в них воду. Они не являются полноценной ванной, но для купания детей или животных вполне подойдут.

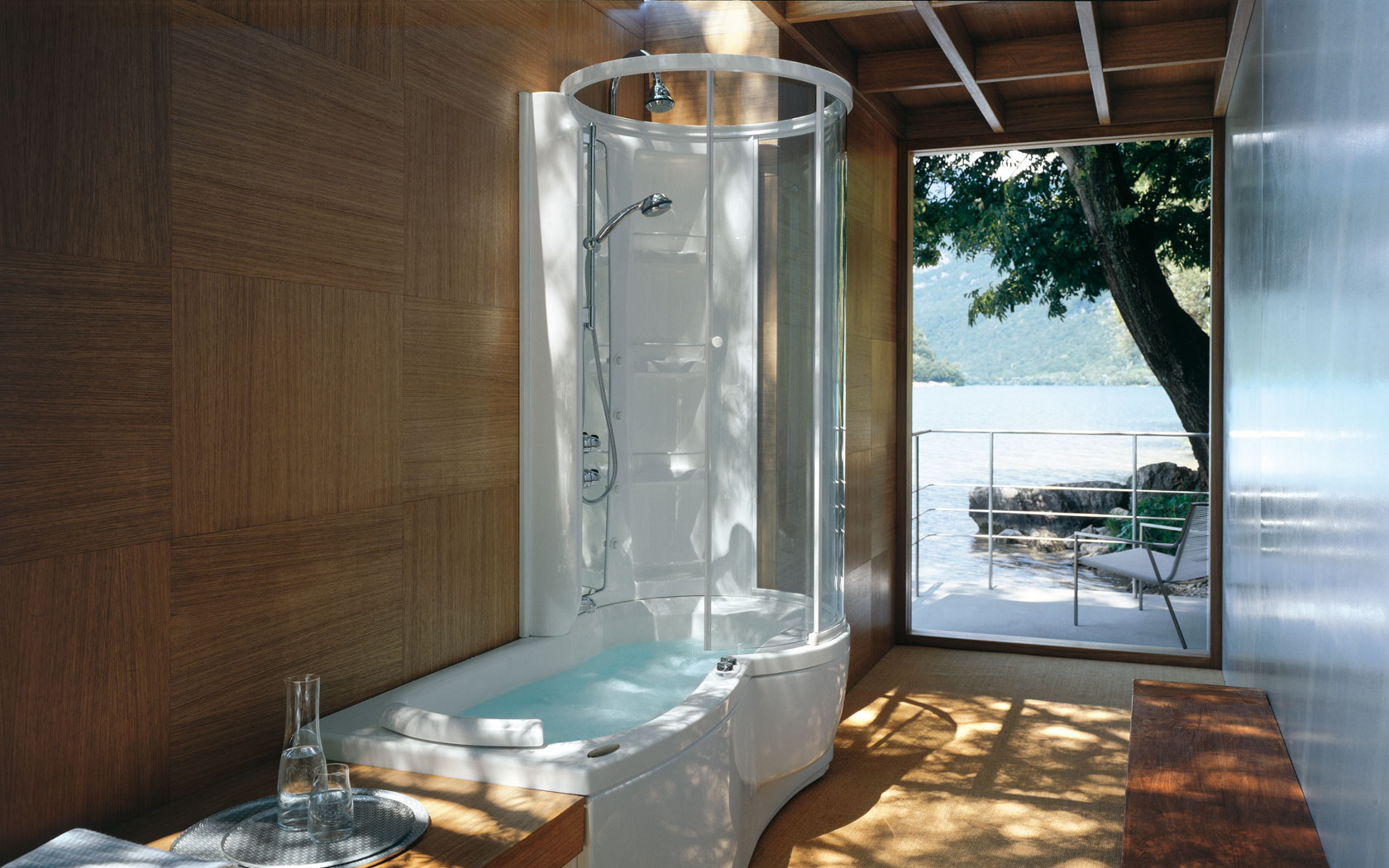

Одним из вариантов совместного использования является использование «сидячей» ванны. Она занимает мало места, особенно это касается угловых моделей. Поэтому рядом с ней вполне уместится небольшая душевая.

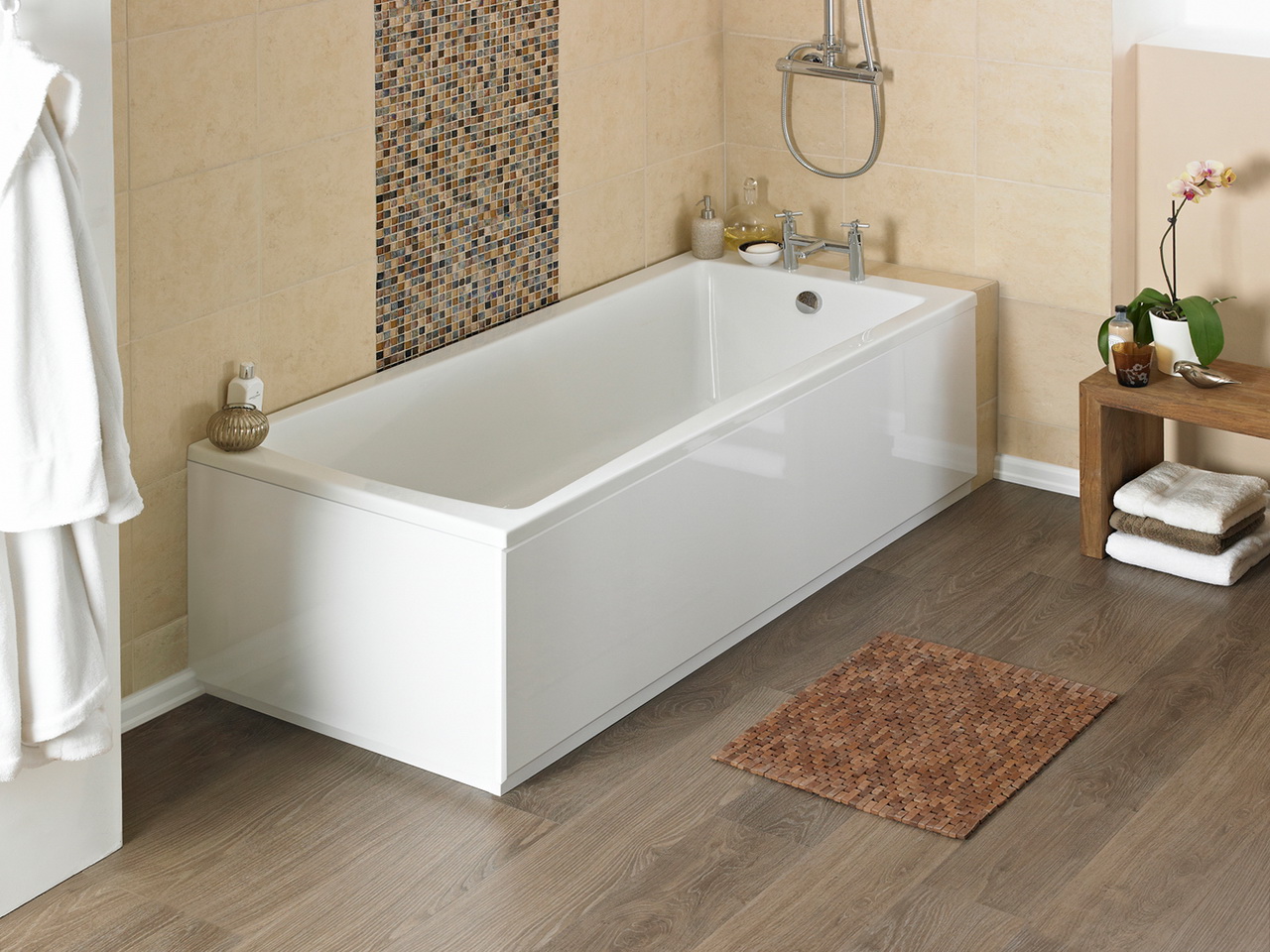

Акриловые ванны в силу физических свойств материала выпускаются самых разных конфигураций. Это дает возможность подобрать модификацию для конкретного помещения.

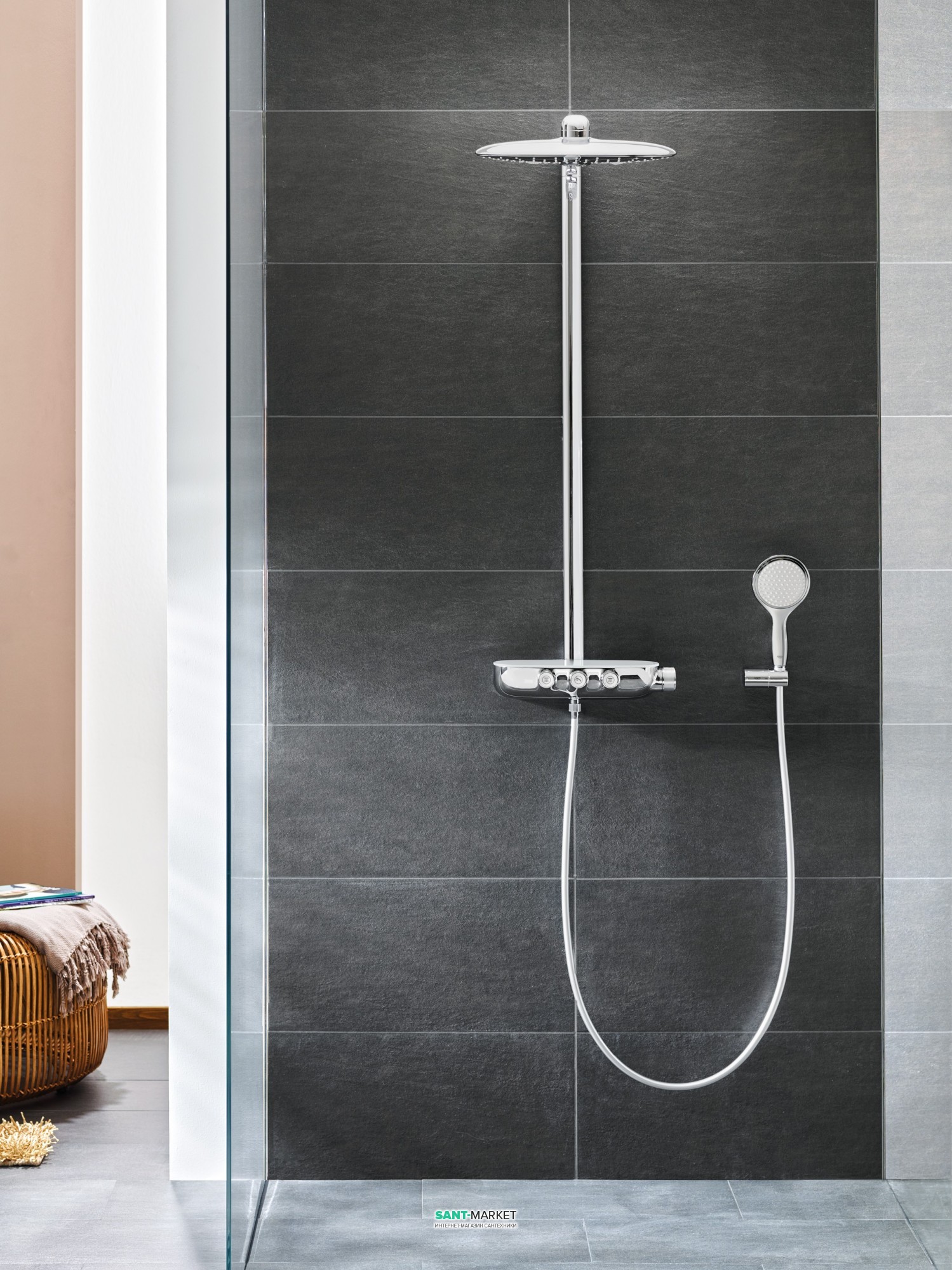

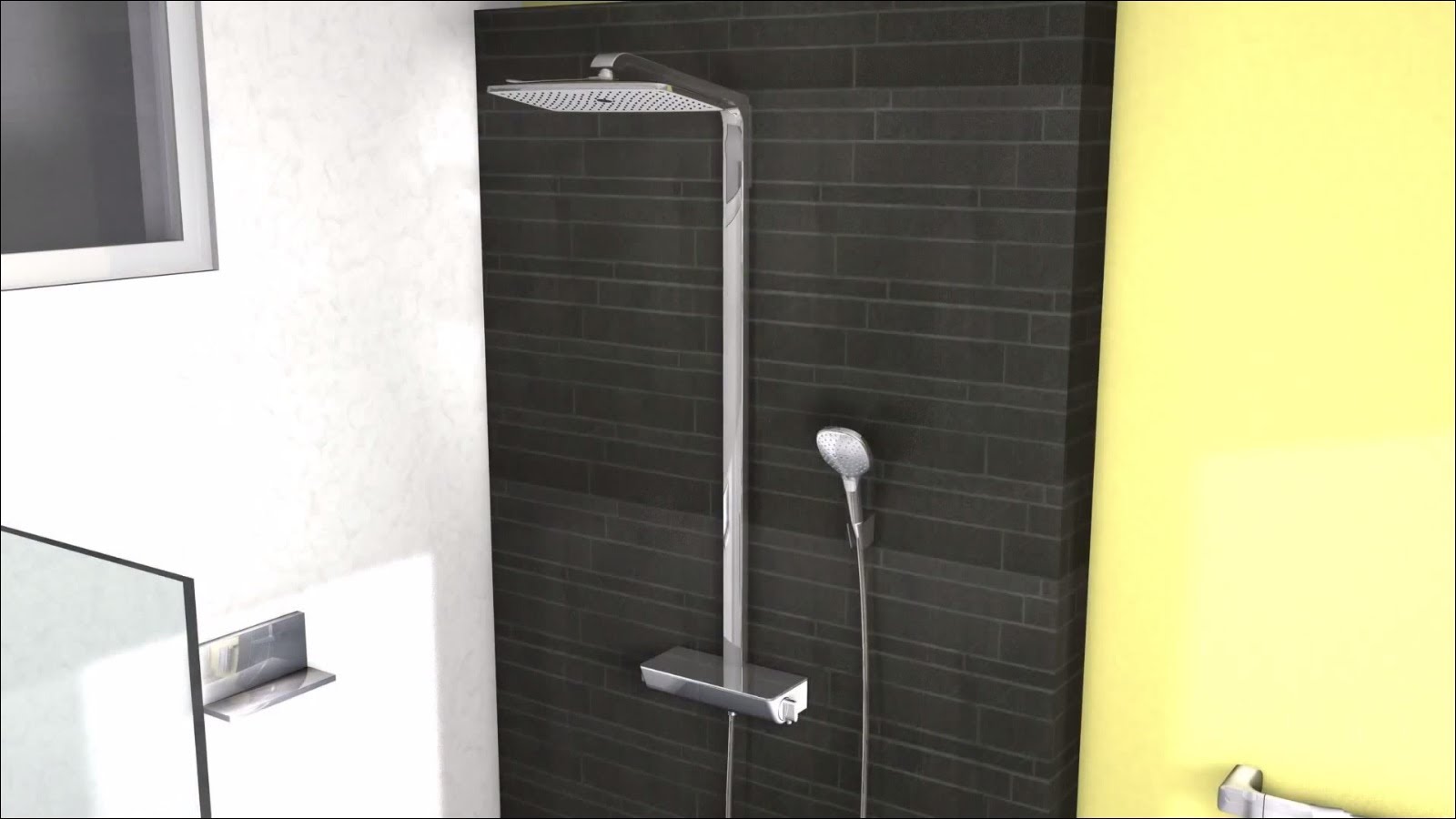

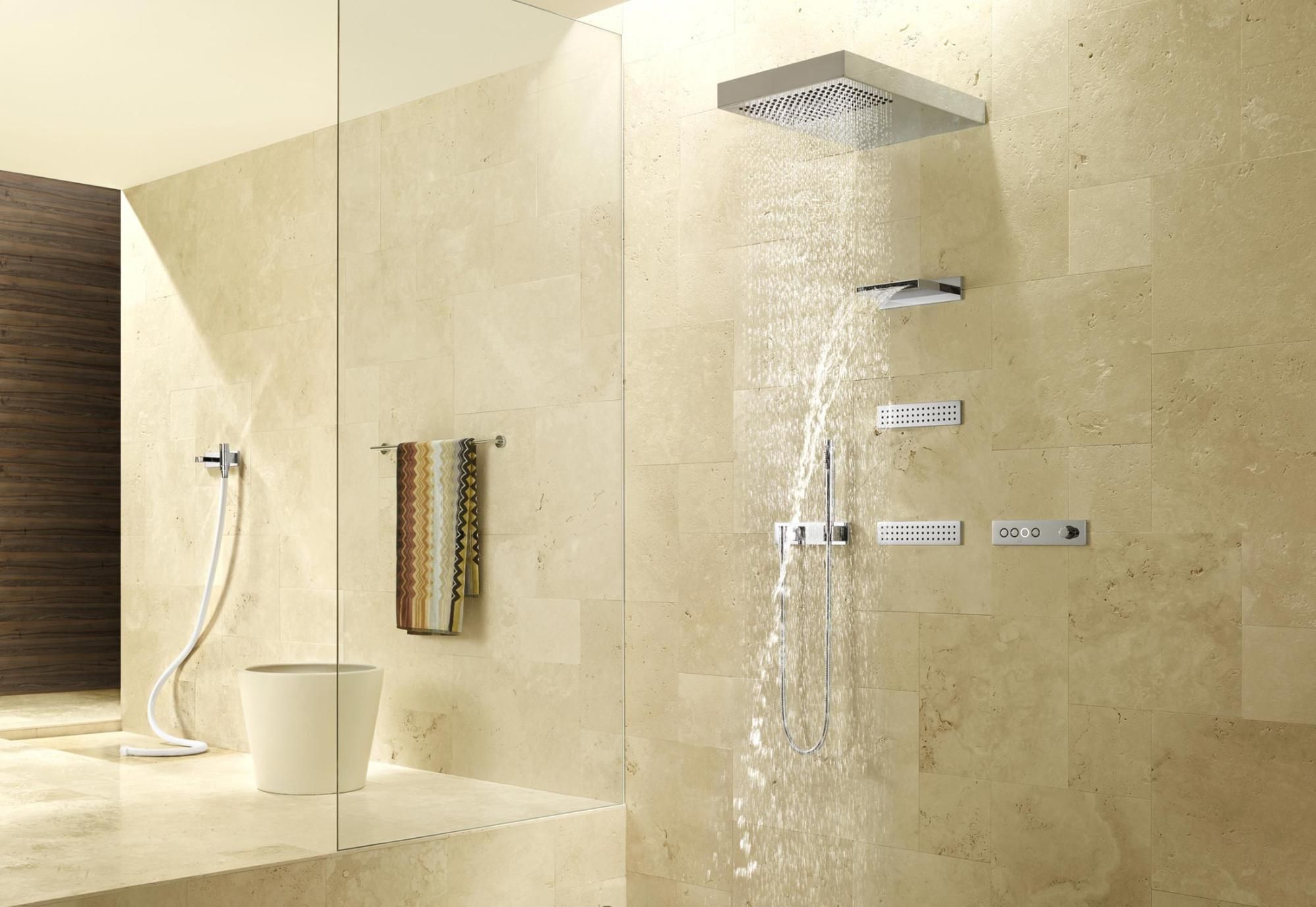

Если наличие кабинки не принципиально, нужен только душ, то можно ограничиться грамотно проведенным ремонтом, чтобы обеспечить гидроизоляцию пола и его уклон к сливному отверстию. В этом случае понадобится только сама душевая стойка. В качестве ширмы можно использовать самый простой вариант в виде занавески либо более дорогой с установкой распашных дверей.

Стяжка для водяного ТП в ванной

Водяной теплый пол в ванной греет помещение за счет стяжки, которая аккумулирует тепло и равномерно распределяет его. После того как вы утеплили пол, положили гидроизоляцию, армировочную сетку, выполнили разводку труб и надежно закрепили их, можно заливать стяжку. Для этого используется песчано-цементная смесь.

Нужно учитывать, что в процессе эксплуатации бетонная стяжка будет увеличиваться и уменьшаться в объеме, поэтому нужно оставить ей пространство для теплового расширения. С этой целью по периметру комнаты на высоту стяжки проклеивается демпферная лента. Стяжка заливается по выставленным маякам. Толщина бетона над трубой должна быть не менее 3 см, чтобы не было трещин. Чем толще стяжка, тем больше ее теплоемкость, но и греется она дольше.

Подключение водяного теплого пола к системе отопления

Теплый пол – это низкотемпературная система отопления. Вода в ней не должна быть горячее 40 градусов, чтобы температура пола была примерно 35 градусов. Водяной теплый пол в ванной обычно используется как дополнительный метод обогрева, а основное отопление в доме осуществляется посредством обычных батарей. В таком случае в системе обогрева циркулирует вода с температурой 70-80 градусов. Если такой теплоноситель пустить прямиком в ТП, то пол будет обжигать ноги и в ближайшей перспективе трубы разорвут стяжку. Поэтому температуру теплоносителя нужно снизить.

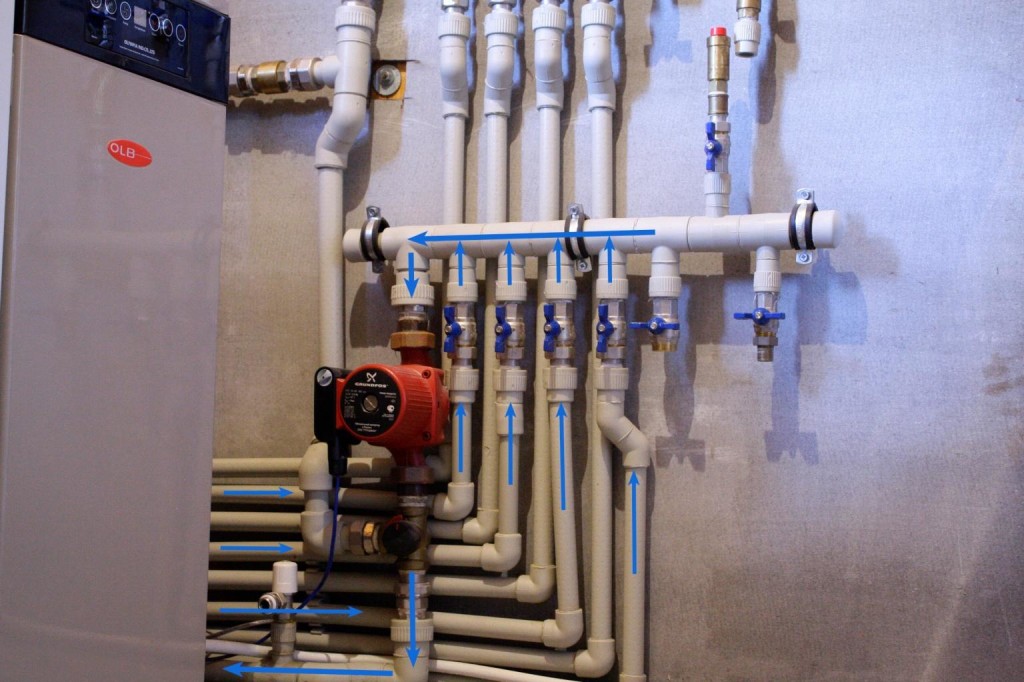

С этой целью в обвязку теплого пола включают смесительный узел. Он подмешивает в подачу воду из обратки, контролируя температуру теплоносителя на установленном пользователем уровне. Сердце смесительного узла – это термостатический клапан.

Не имеет значения, по какой схеме подключается теплый пол: через коллектор или как очередной радиатор отопления, в любом случае перед контуром устанавливается смесительный узел. Датчик термостатического клапана ставится на трубе подачи. Регулировка температуры осуществляется вручную. Чтобы автоматизировать процесс и привязать работу ТП к погодным условиям, нужно делать лучевую разводку через коллектор.

В этом случае смесительный узел устанавливается перед гребенкой. На подающем коллекторе ставятся расходомеры, а на обратке сервоприводы. От сервоприводов тянутся провода к термодатчикам в каждой комнате. Вы можете выставить нужную температуру, которая будет поддерживаться независимо от погоды. Когда воздух прогреется в достаточной степени, датчики передают команду на сервоприводы и те перекрывают циркуляцию. Но учтите, отопление теплым полом очень инертное, поэтому могут быть перепады температуры. Лучше сразу правильно рассчитать мощность теплого пола, чтобы он работал постоянно.

https://youtube.com/watch?v=kB3mEk2oQ14

Сложности установки

Главный недостаток плёночного тёплого пола в ванной под плитку состоит в сложности его монтажа, хоть производители и заверяют в возможности крепить поверх него плитку с помощью специального клея.

Первая проблема состоит в том, что если посадить плитку на клей поверх плёночного тёплого пола, такое покрытие будет очень ненадёжным. При постукивании оно станет издавать неприятные звуки, а если уронить на него что-нибудь тяжёлое, это часто чревато трещинами в стяжке.

Некоторые мастера пытаются решать эту проблему за счёт дополнительных засечек и вырезов. Но при таком раскладе их задача усложняется необходимостью выполнить очень надёжную и долговечную изоляцию. Если этого не сделать, очень вероятно, что такой способ отопления скоро начнёт одаривать хозяев жилья неприятными сюрпризами в виде постоянных ударов током или срабатывания автоматической системы защиты. И для решения этой проблемы придётся всё демонтировать.

Другая сложность, связанная с этим способом монтажа, вытекает из физико-химических свойств полиэстеровой плёнки, к которой крепятся нагревательные элементы. Ведь для всех растворов для стяжек и видов клея для плитки характерна щелочная среда, при постоянном взаимодействии с которой плёнка разъедается. Тут уж о долговечности самого тёплого пола говорить не приходится.

Конечно, есть кабельные и стержневые тёплые полы, которые для монтажа под плитку оптимальны. Но не так безвыходна, как может показаться, ситуация и с плёночным полом. Поэтому можно выбрать под плитку и плёночный тёплый пол

Монтаж его, однако, будет иметь свои особенности, и это надо сразу принять во внимание

Установка водяного теплого пола в ванной

Если квартира или дом имеет индивидуальную систему отопления, то целесообразнее устроить водяной теплый пол в ванной. В этом случае дешевле будет пустить теплоноситель по трубкам, которые расположены в полу.

Планировать теплые полы нужно еще на стадии проектирования дома или капитального ремонта квартиры. Если этого не сделать, то значительно увеличиваются и материальные затраты и дополнительные хлопоты на его устройство.

Для устройства водяного пола понадобится:

специальные трубки (металлопластиковые, ПВХ, медные);
коллектор (гребенка);
крепежные детали;
теплоизоляционный слой

Планируя работы по устройству пола своими руками нужно учитывать, что из-за укладки гидроизоляционного слоя поднимается уровень пола (где-то на 6 см.), Этот фактор важен в ванной комнате с низкими потолками.
Коллектор теплого пола

Начинают работы с определения места для установки гребенки (или по-другому коллектора). Перед укладкой системы место нужно подготовить, для этого его очищают от старого кафеля и остатков стяжки аж до плит перекрытия. На предварительно подготовленную поверхность укладывают гидроизоляцию, накрывают гидроизоляционный слой теплоотражающим материалом (например, фольга) и начинают укладку трубок.

Укладывают материал в ванной комнате делая отступ от стены, поскольку места вдоль стены не используются. Заранее необходимо продумать места, где будет размещена ванна, унитаз, душевая кабина.

Теплоизоляция бетонного и деревянного пола

Это делают с помощью односторонней фольги. Этот шаг позволит отбивать тепло на поверхность и не пропускает его внутрь бетона. Нужно следить, чтобы блестящая сторона была повернута кверху поверхности.

Теплый пол в ванной
Теплый пол в ванной

Следующим этапом является укладка арматурной сетки для фиксирования трубок. После всех предварительных работ начинают прокладывать систему пола. Что касается самых трубок, то их покупка самый ответственный шаг во всем процессе, при котором мы делаем водяной теплый пол в ванной. Попытка сэкономить на материале, может привести к ситуации, когда придется отключить из-за утечки или других неисправностей всю систему на какое-то время. Ведь переделка пола может затянуться надолго. Желательно выбирать трубки с утолщенными стенками, их продают в красной окраске.

Укладывая трубки своими руками нельзя допускать, чтобы в середине пола были их соединения. Трубки должна укладываться цельным единым куском.

Их укладывают двумя способами: в форме, так называемой улитки и змейки. От стены отступ должен быть коло 8 см., а расстояние между трубками 10-40 см.

К арматурной сетке трубки прикрепляют с помощью хомутов с расстоянием между ними до 100 см. При креплении хомутов нужно учитывать, что нагреваясь, трубки немного увеличиваются в размере.

После монтажа систему подключают к гребенке и проверяют ее работоспособность под давлением. Проверяя систему, включают котел на всю мощность не меньше чем на два часа. Проверка направлена на выявление протечек.

Окончив тестовые работы, начинают укладку кафеля на клей.

Как сделать в ванной теплый пол вариант для квартир и домов с индивидуальным отоплением

Существует два типа систем теплых полов – электрический и водяной. Я думаю, будет неправильно палить лишние киловатты электроэнергии для обогрева пола, если имеется котел отопления, который в состоянии подогреть практически все что угодно. Наиболее рациональным в такой ситуации будет немного переделать систему отопления и пустить горячий теплоноситель по трубам, расположив их в полу. Эффект превзойдет все ваши ожидания – уж в это вы можете поверить! Как это сделать? Давайте разбираться вместе.

В принципе, подключение теплого пола лучше всего предусмотреть именно на стадии проектирования отопления. Но если уж так случилось, что хорошая мысль пришла с опозданием, то придется искать место, где можно будет достаточно просто разорвать трубопроводы и врезать в них распределительную гребенку, отвечающую за работу теплого пола.

Водяной теплый пол в ванной фото

Что такое гребенка (правильно называется коллектор)? По сути, это распределитель потоков теплоносителя. Чтобы было понятно, объясню – любая система водяного теплого пола в ванной или каком-либо другом помещении разделена на фрагменты, каждый из которых можно в некотором роде сравнить с отопительным прибором. Их может быть один или несколько, но все они запитываются через коллектор, в который подается теплоноситель посредством дополнительного циркуляционного насоса.

Вообще, здесь все зависит от размера помещения – если ваша ванная по площади не превышает 5 кв.м., то от коллектора и циркуляционного насоса можно вообще отказаться и заменить их отсекающими кранами с терморегулятором. Если же речь идет о ванных комнатах большего размера, то без этих приборов не обойтись – полы в таком случае не будут работать эффективно, а котел станет сжигать большее количество энергоносителя.

Устройство теплых полов в ванной фото

С коллектором разобрались, теперь самое время вникнуть в устройство водяных теплых полов в ванной. Начнем с того, что придется сделать полный демонтаж пола и очистить его вплоть до плит перекрытия. После этого сделать качественную гидроизоляцию, постелить на пол пенопласт, а лучше полистирол, накрыть его теплоотражающим экраном и только после этого уложить трубы змейкой или спиралью.

Перед тем как приступать к заливке теплого пола цементно-песчаным раствором, его нужно проверить – говоря техническим языком, систему нужно опрессовать и убедиться в отсутствии течей. Дальше заливается армированная стяжка толщиной не менее 50мм.

Как сделать в ванной теплый пол фото

Ну а пока поговорим о трубах. Будет большой ошибкой, если вы в попытке сэкономить деньги приобретете и уложите обыкновенную, пусть даже самую дорогую металлопластиковую трубу. Она долго не прослужит, и уже спустя несколько лет подачу теплоносителя к полу придется отключить, а систему либо похоронить, либо переделать.

Для теплого пола существует специальная труба, которая обладает минимальным коэффициентом теплового расширения и изготовленная из материала с высокой теплопроводностью. Такие трубы имеют утолщенные стены – их можно узнать по красной или оранжевой окраске. Кстати, труба должна укладываться единым куском – в полу не должно быть соединений. Подключение трубы к коллектору осуществляется над полом – для этой цели устанавливается специальный шкафчик для оборудования.

Включать теплый пол можно только после полного высыхания стяжки – придется подождать пару-тройку недель. Пол должен высохнуть естественным образом, иначе он просто растрескается.

Трубы для теплого пола в ванной фото

Монтаж электрической системы отопления

После установки современной акриловой ванны хочется обустроить уют в помещении. Это проще всего сделать с помощью электрического обогрева.

Организовать подогрев в доме можно с помощью трех типов электрических теплых полов:

Кабельный. Основа конструкции – нагревательные провода. Они могут быть одножильными или двухжильными. Для организации такого вида обогрева потребуется стяжка. Лучше всего монтировать до установки акриловой ванны.

Но в силу требований СНиП, которые гласят о том, что электрические системы отопления в доме нельзя прокладывать под тяжелыми и сантехническими приборами, позволяется установка после. Заливка должна иметь толщину 30-70 мм.

Термоматы. Это отдельные комплектующие разной длины. Питание системы происходит за счет «монтажных» окончаний. Монтаж проводится непосредственно на стяжку. После этого наносится клейкая масса для установки керамической плитки.

Особенность матов в том, что они укладываются непосредственно в слой клея, а потому не повышают уровень ванной, туалета или другой комнаты.

Пленочный обогреватель. В отличие от прочих теплых полов более равномерно излучает инфракрасные лучи.

Конструктивно он представляет собой нагревательные элементы, заламинированные с двух сторон. Это позволяет избежать пробоя, гарантирует максимальную водонепроницаемость.

Полная герметичность – не единственный плюс системы. Установка на любой тип поверхности, сравнительная дешевизна эксплуатации, быстрый нагрев и демонтаж – все это преимущества инфракрасного отопления в ванной или туалете.

Приступать к установке системы «теплый пол» в ванной стоит с установки терморегулятора. Для этого нужно пробить штробу в стене, где планируется поместить устройство. В это же время нужно установить датчик температуры в пол.

После этого подготавливается поверхность пола комнаты: убирается мусор, куски штукатурки, строительная пыль. Рекомендуется выровнять плоскость перед установкой обогрева.

Следующий этап – укладка тепловой изоляции в доме. Если этого не сделать, то большая часть тепловой энергии уйдет в никуда. Чаще всего применяется пенополистирол или пенопласт. Может использоваться пенополиэтилен с фольгированным покрытием.

Монтаж кабеля проводится зигзагообразно. Если же используются маты, то они крепятся друг к другу с помощью монтажной ленты для обеспечения целостности конструкции. После этого проводится проверка системы на нормальную работоспособность.

Когда подогрев протестирован, следует перейти к выполнению финишной отделки. Можно использовать керамическую плитку или камень. Если в ванной укладывается матовый подогрев или кабельный теплый пол, то стоит позаботиться о гидроизоляции.

В случае с использованием инфракрасной пленки защиту от влаги можно не применять.

Выводы и полезное видео по теме

Видео #1. Наглядная демонстрация шагов установки электрического мата:

https://youtube.com/watch?v=A-l6JFWOUr0

Видео #2. Процесс устройства и подключения электрического кабельного пола:

https://youtube.com/watch?v=shYaBx1Wcic

Видео #2. Правила и этапы монтажа труб для водяного теплого пола:

https://youtube.com/watch?v=QVVSYdK7uKg

Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.

А какой греющий пол устроен в вашей ванной? Расскажите о том, как выбирали оптимальный для вас вариант, как укладывали и подключали систему. Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото и задавайте вопросы по теме статьи.
