Высота установки розетки под стиральную машину

Технология монтажа точки подключения

На момент установки розетки в электрическом щитке уже должен стоять автомат или УЗО, а сам провод выведен в санузел.

Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой

Шаг #1 – прокладка кабеля и монтаж подрозетника

Для выполнения скрытой проводки в полости стены с помощью перфоратора проделывают штробу. Ее прокладывают по наименьшему пути под потолком параллельно напольной поверхности.

К розетке линию опускают строго вниз перпендикулярно. Проводку фиксируют в штробах с помощью дюбель-хомутов.

Чтобы наметить место размещения розетки, к центру проложенной полосы прикладывают корпус устройства. С помощью маркера делают отметки для сверления отверстия. Наметив точку размещения розетки, с помощью перфоратора, оснащенного коронкой D 68 мм, проделывают отверстие в стене.

С помощью полого сверла можно быстро и экономно проделать в стене отверстие большого диаметра под установку подрозетника стандартного посадочного размера

Стенки проделанного отверстия зачищают от остатков пыли и раздробленных элементов стены. В подготовленное посадочное место монтируют подрозетник.

Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа. Подробнее о технологии монтажа подрозетника можно прочесть в другой статье.

Зафиксировав подрозетник в стене с помощью прижимных лапок, либо посредством нанесения на поверхность шпаклевочного или алебастрового раствора, очищают внутреннюю полость коробки и выводят провод

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

Шаг #2 – подключение клеммного блока

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.

Концы электрокабеля с помощью кроссировочного ножа или бокореза зачищают от оплетки, направляя их в противоположную сторону движению инструмента

Для удобства подключения изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую оплетку, фазный представлен красной или коричневой оболочке, а нулевой – в голубой или синей изоляции.

Выведенные из пластикового «стакана» концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».

Жилу заземления присоединяют к верхней или центральной клемме, оснащенной «усиками», зафиксированными на корпусе устройства

Ни в коем случае не подключайте «ноль» на заземляющую клемму.Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках.

На завершающем этапе устанавливают декоративную крышку.

4 Алгоритм установки

Часто в быту могут возникнуть 2 ситуации: розетка в ванной не имеется вообще и необходимо установить там дополнительную розетку.

Если розетки нет в ванной, то для нее необходимо проложить новую проводку с щитовой и доустановить в щиток автоматы. Сечения кабеля для подключения стиралки следует выбрать не менее 4 квадратов (при медных жилах). Необходимо установить УЗО (если автомат некомбинированный). Защитную установку следует выбирать, исходя из расчетного тока. Он определяется исходя из мощности стиральной машины. Некоторые производители указывают рабочий ток в инструкции к электроприборам. При этом номинальный ток автоматического выключателя не должен превосходит установку УЗО.

Прокладывание проводки в ванную

Далее рассмотрим конструктивные особенности монтажа розетки для ванной комнаты. Расстояние от пола до точки подключения не должно быть меньше 0,6 метра, чтобы избежать заливания точки питания при прорывах стояков и других ЧП. При этом защитный автомат и УЗО не отменяются. Для проводки следует применить трехжильный кабель типа ПВС, который будет иметь защитную жилу (желто-зеленого цвета). Настоятельно рекомендуется использовать только кабели с медными жилами, поскольку алюминиевые быстро изнашиваются и выходят из строя. Сами разъемы типа «мама» необходимо брать герметичными для исключения попадания влаги внутрь. Установку розетки следует осуществлять в специальную распределительную коробку, а не на бетон. При этом между коробкой и розеткой следует подложить плотную прокладку из негорючего диэлектрика.

Что делать, если требуется установка дополнительной точки питания? Здесь стоит рассмотреть отдельные ситуации. Первая из них: санузел старый, без ремонта, со старой проводкой. В этом случае необходимо подтянуть заземляющий контур от ближайшей точки, далее подключить разделяющий трансформатор (второй вариант — проштробить и осуществить отдельный подвод кабеля от отдельного автомата с УЗО в щитовой, как в предыдущем случае). Конструктивные особенности установки дополнительной розетки такие же, как и в предыдущем случае. При этом необходимо выдерживать расстояния от пола и от источников воды. Новая розетка не должна быть соединена со старой.

Если проводка новая (дом/квартира после ремонта) и первая розетка выполнена с соблюдением норм, то допустимо установить «двойник» (2 парные розетки, которые устанавливаются в одну коробку). При этом должна быть герметичность (для эксплуатации во влажных помещениях).

https://youtube.com/watch?v=ZFHf3am3-lw

Второй вариант — установка розетки рядом с уже имеющейся. Здесь следует сделать выемку для дополнительной коробки, а коробки от розеток соединить перемычками

При этом важно загерметизировать выводы из коробок

Третий вариант — установка новой розетки на расстоянии от старой. При этом расстояние между источниками питания может быть от 0,6 до 2,4 метра. При этом запрещена установка розетки на расстоянии ближе 0,6 метра к источнику воды. Для новой розетки следует сделать ответвление от уже существующей кабельной трассы, вмонтировав в стену герметичную кабельную коробку.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

  • первая – объекты старого жилищного фонда не обеспечены системой заземления;
  • вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

  • Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
  • Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
  • Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
  • Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Галерея изображений
Фото из
Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Установка розетки в бетонную стену с нуля

Если в ванной комнате в разгаре капитальный ремонт и требуется установка новых электрических точек, то последовательность выполнения монтажа следующая.

  1. Всю проводку в ванной комнате выделяют в отдельную группу. Каждая розетка запитывается новым кабелем.
  2. Проводку обезопасит установленный отдельно автомат.
  3. Устройство защитного отключения защитит не только технику, но и пользователя в случае утечки тока. Устанавливается после автомата.

    Схема подключения розетки

  4. Кабель используют трёхжильный, а розетка должна быть герметичной.
  5. Розетка устанавливается в 60 см от душевой кабины или ванной.
  6. Необходимо знать толщину предполагаемой облицовки стены. Край подрозетника должен быть равен стене (допуск 1,5 мм).
  7. Подрозетник имеет стандартные габариты и крепится на дюбеля. Если отверстий для крепления нет, тогда их самостоятельно высверливают перпендикулярно линии контактов.

Технические требования и возникающие проблемы

Монтаж в небольшой ванной комнате электрической розетки для стиральной машины – задача не самая тривиальная, особенно для миниатюрных санузлов в старых многоквартирных «хрущевках» и «брежневках». Сложность ее решения вызвана необходимостью увязывания в единое целое решений целого комплекса задач:

На первый взгляд все эти задачи кажутся легко решаемыми и даже где-то надуманными. Но вот на второй, профессиональный взгляд, все далеко не так уж просто.

Не самый плохой вариант размещения в ванной комнате стиральной машины и розетки для нее.

Питающая линия

Линия электропитания, оканчивающаяся розеткой для стиральной машины, должна быть отдельной – это требование ПУЭ и здравого смысла: в режиме нагрева воды даже суперэкономичная стиралка-автомат может потреблять порядка 2,5 кВт электрической мощности. Аппетиты низкобюджетных моделей неясного производства могут превышать и 3,5 кВт (причем при указанных в техпаспорте 2000 Ваттах)!

Схема подключения стиральной машины к сети электроснабжения.

Кроме потребляемой мощности, значение имеет еще один фактор – сечение прокладываемых проводов. При «навесе» на линию потребителя мощностью в пределах 4 кВт для ее прокладки вполне можно использовать «гостовский» трехжильный кабель ВВГнг с сечением жил 2,5 кв.мм, который прокладывать в штробах достаточно легко. В случае же использования одной линии питания для подключения нескольких мощных потребителей (например, стиралка и водонагреватель) тянуть вроде как нужно кабель минимум 3х4 кв. мм и ставить автомат на 25 А, но не все так просто.

Как бонус – все существующие модели бытовых электрических розеток рассчитаны на подключение проводов сечением не более 2,5 кв. мм, «четверка» в соответствующие контактные клеммы или зажимы просто физически не проходит. Хотя иногда можно втиснуть и «четверку», но бытовые розетки рассчитаны на ток не более 16 А, поэтому ставить автомат более 16 А на розеточную линию категорически нельзя, так как он подбирается по наиболее слабому месту в цепи. Получается что тянуть провод сечением 4 кв. мм к розеткам просто не имеет смысл. Как бонус к бонусу – некоторые современные модели розеток «брендовых» европейских производителей рассчитаны на подключение жил сечением не более 1,5 кв. мм (максимальная нагрузка, с учетом небольшого запаса по мощности – не более 3 кВт…).

Подробно про то, как правильно делать проводку в ванной и почему нельзя ставить автоматы более 16 А на розетки, написано здесь.

Со стороны распределительного щита розеточная линия обязательно должна быть защищена автоматическим УЗО с током срабатывания не более 30 мА (но лучше использовать приборы на 10 мА), либо дифференциальным автоматом (на 16А с током срабатывания 30 или 10 мА). Это делается не только для обеспечения надлежащей защиты от выхода из строя техники, но и спасения человеческой жизни при случайном попадании «под напряжение».

В частном доме реализация всего вышеперечисленного обычно не вызывает затруднений. В многоквартирных домах старой постройки, «распределительный щит» в которых состоит из двух-трех автоматических выключателей сомнительной надежности, расположенных в этажном электрощите, подводка отдельной линии – та еще задача. Дело тут даже не в сложности, а иногда и вовсе невозможности добавления в «щиток» дополнительного автомата – дело в сложности угадывания трассы проложенной несколько десятилетий назад скрытой электропроводки.

Типичное состояние скрытой проводки в старых домах.

Первое, чему препятствует неизвестность путей прокладки – сверление сквозного отверстия со стороны лестничной площадки в квартиру (или наоборот). «Угадывание» места прохождения проводов и попадание в них во время работы приводит, в лучшем случае, к полному обесточиванию своей, а иногда – еще и пары соседских квартир. Второе – неопределенность места нахождения старой проводки сильно мешает прокладке новой линии от места входа в квартиру до розетки в ванной комнате, поскольку традиционно единственный приемлемый вариант такой прокладки – в кабель-каналах.

Теоретически, задача определения места залегания проводов в стене легко решается использованием специального измерительного прибора – искателя скрытой проводки. На практике же использование такого прибора сильно осложнено его стоимостью – цена хорошего профессионального искателя сравнима (а нередко даже выше!) со стоимостью подключаемой стиральной машины-автомата. Широко же распространенные бюджетные модели искателей прекрасно работают лишь в «тепличных» лабораторных условиях, но крайне ненадежны в условиях «полевых».

Устанавливаем розетки

Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.

  1. Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
  2. Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.
  1. Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
    • нет возможности приобрести влагозащитные розетки;
  2. есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
  3. Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.

Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.

Функции бра

Выбирать светильник необходимо в зависимости от следующих функций:

  1. Местное освещение. Чтобы обеспечить локальное освещение, бра используют как дополнение к основному источнику. Обычно светильники крепят для чтения книг, освещения предметов интерьера. Можно выбрать и два одинаковых прибора, которые размещаются над кроватью на одинаковом расстоянии.
  2. Создание определенной атмосферы. Светильники способны придать торжественный вид, создать интимную обстановку. В данном случае бра надо выбирать под стиль люстры. Обычно покупают светильники из одной коллекции.
  3. Основной источник освещения. В маленьких комнатах люстра может выглядеть громоздко, поэтому желательно выбрать настенный бра. Он будет основным и единственным источником света.
  4. Элемент декора. Иногда главной функцией бра считается украшение помещения. Тогда его надо подбирать под стиль комнаты или использовать в качестве яркого аксессуара.
  5. Зонирование. Применение таких светильников позволяет разделить пространство на зоны для отдыха, работы или чтения книг.

При выборе бра надо учитывать и число ламп. Если настенный светильник будет единственным источником освещения, то лучше выбирать многорожковую люстру. Светильники с одним плафоном используются для небольших комнат или применяются с другими приборами – бра, лампами, торшерами, спотами.

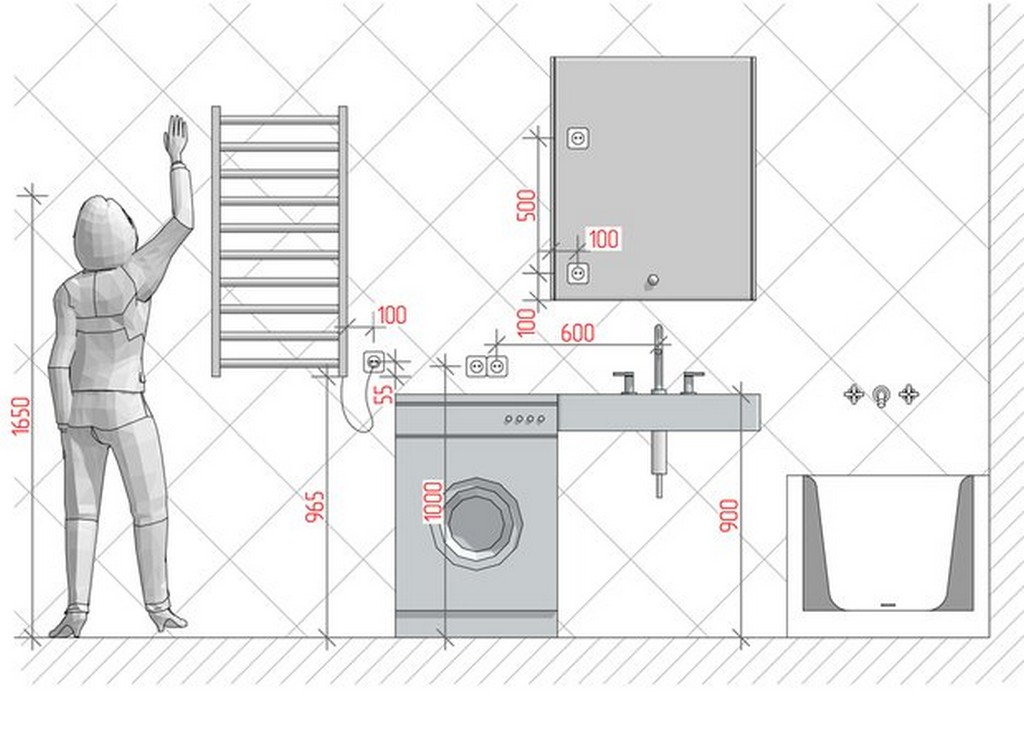

Где должны быть электророзетки в ванной

Как правило они размещаются на высоте не ниже 25 см от пола. У высоты же нет определенного цифрового регламента, поэтому тут работает простой принцип — чем выше, тем лучше. Здесь главное смотреть, чтобы хватило длины провода. Выбирается среднее приемлемое расстояние от пола и смесителей — 60 см. Не при каких обстоятельствах вода не должна достичь уровня электрооборудования. Электророзетки и выключатели должны быть специальные — со степенью защиты не ниже IP44.

Схема

Для полотенцесушителя

Если у вас электрический полотенцесушитель, то лучше делать электророзетку для него рядом с ним, а не под ним. В противном случае вода с мокрой одежды будет стекать к розетке.

Для стиральной машины

Для удобства в эксплуатации стиральной машины, розетку для нее располагают на высоте 100 см от пола. Бывают случаи, когда ее нужно спрятать, например, когда в семье есть маленькие дети. Тогда она элементарно прячется за стиральную машину на высоту не менее 60 см. Розетка должна быть специальная — со степенью защиты не ниже IP44.

Кабельный вывод для водонагревателя

Сперва нужно выбрать какой водонагреватель будет в вашей ванной. И уже потом проводят кабельный вывод для водонагревателя, когда уже известны его размер и способ подключения воды — снизу или сзади.

Дополнительные розетки в ванной

Чтобы установить розетку в шкафчике ( чаще всего в ванной встречаются зеркальные шкафчики), нужно определиться с выбором этого самого шкафчика. После чего уже будет видно, где ее лучше установить.

Для красоты и поддержания стиля, можно играть с цветовой палитрой. Например: выключатель синего цвета для ванной, любая подходящая расцветка — под цвет стен гостиной, или металлическая розетка — для коридора. И так далее, вы уже самостоятельно ориентируетесь на вашу цветовую гамму. От правильно подбора электророзетки к интерьеру, будет зависеть насколько нарочито она будет смотреться на стенах.

Интерьер в ванной

Планирование и расчеты

Еще на этапе чернового ремонта ванной комнаты нужно позаботиться о том, где будут размещаться предметы интерьера зависимые от коммуникаций, такие как раковина, ванная, душевая кабина или стиральная машина. С этим могут быть проблемы, поскольку у многих людей в квартирах очень маленькие ванные комнаты, в которые мало что можно впихнуть. Но уж если очень хочется удачно вместить туда габаритные предметы, изучите дополнительную информацию, прочитав статью Стиральная машина в маленькой ванной – особенности дизайна.

Как только вы придумали, куда поставить стиральную машину и нарисовали эскиз ванной, на котором отразили свои идеи, можно приступать к планированию электрических коммуникаций. Для начала прикиньте, где вы будете делать розетку, на какой стене и где она будет располагаться относительно стиральной машины. Лучше чтобы розетка была подальше от раковины, душевой кабины или ванной и полотенцесушителя, так меньше шансов, что на нее попадет вода. В идеале розетку лучше разместить в самой проветриваемой части помещения – у входа.

Планируемое место под розетку должно быть размещено на стене, на высоте не менее 25 см от пола. Высота розетки в ванной может быть и 40 см, и 50 см, и 75 см, как вам удобнее.

На самом эскизе или рядом начертите схему прокладки проводки и установки автоматов. Укажите все необходимые размеры и рассчитайте длину провода. Кстати о проводе. Нужно рассчитать не только его длину, но и сечение, ведь стиральные машины дают нешуточную нагрузку. Произвести расчеты в данном случае очень просто.

  • Определяем мощность вашей модели стиральной машины автомат. Сделать это несложно, так как подобная информация обязательно есть в инструкции или на корпусе «домашней помощницы».
  • Прикидываем, какие еще приборы мы можем потенциально подключить к розетке.
  • Находим информацию о мощности, которую способны выдержать жилы медного кабеля различной толщины. Выясняем, что кабель толщиной 1,5 мм вполне выдерживает 4,1 кВт и его в принципе хватит для стиралки. Но мы рекомендуем взять кабель с запасом – 2,5 мм и заключить его в силиконовый или пластиковый кабель-канал.

Рассчитав длину и сечение медного кабеля для розетки в ванную комнату, необходимо тщательно спланировать маршрут прокладки этого провода. Факторов, которые могут повлиять на маршрут немало.

  1. При прокладке маршрута придется избегать самых мокрых участков стен близ раковины, ванной и душевой кабины.
  2. Особо прочных, несущих стен тоже лучше избегать. У них внутри, помимо твердого бетона, есть армированная сетка, которая существенно усложнит штробление.
  3. Кабель лучше прокладывать кротчайшим маршрутом, чтобы сэкономить материал.
  4. С другими ветками электрического провода лучше не пересекаться и не устраивать коробок, поскольку в столь влажном помещении коробки не нужны – может быть опасно.

Проложив маршрут прокладки электрического провода, определив местоположение розетки для стиральной машины и рассчитав сечение провода, нужно еще позаботиться о защите розетки автоматом. На этапе производства расчетов, нужно лишь выяснить с каким током отсечки понадобится устройство. Специалисты рекомендуют УЗО 10 мА на 16А.

Готовим инструменты и материалы

Теперь соберем все необходимое для того, чтобы розетка в ванной для автоматической стиральной машины была сделана в лучшем виде и в кротчайшие сроки. Для производства работ нам потребуются следующие инструменты и материалы:

  • влагостойкая розетка (одинарная или двойная);
  • медный провод определенной длины сечением 2,5 мм;
  • УЗО или дифавтомат на 16А;
  • резиновый или силиконовый кабель-канал;
  • клеммы;
  • пластиковый подрозетник;
  • пластиковые скобы для крепления кабель-канала;
  • пакетик цемента 1 кг.
  • перфоратор;
  • коронка для подрозетника;
  • болгарка с диском;
  • зубило;
  • молоток;
  • рулетка и маркер.

Насчет материалов все предельно ясно, а вот об инструментах нужно поговорить немного подробнее. Почти весь перечисленный инструмент нужен для штробления стены под проводку и обустройства ниши подрозетника. Если у вас кирпичная стена, можно обойтись лишь зубилом и молотком, если бетонная, то можно выштробить каналы с помощью болгарки или перфоратора. Болгаркой получается аккуратнее, но и работать ей не так безопасно как перфоратором.

Рулетка и маркер нужны для того чтобы определить маршрут прокладки проводки на стене и отметить его.

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

  • перед установкой линия оснащается отдельным автоматом для аварийного отключения;
  • каждая розетка имеет отдельное подключение с обособленным проводом;
  • розетка комплектуется кабелем заземления и оснащается крышкой;
  • располагаться прибор должен не ближе 60 см от источников воды;
  • монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

  • индикатор для измерения напряжения;
  • отвертка крестовая;
  • нож или специальный инструмент для удаления изоляции;
  • уровень;
  • дрель;
  • плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

  1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
  2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
  3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
  4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

  • проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
  • установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

  • монтаж проводится в обесточенной квартире;
  • провода проверять индикатором перед подключением;
  • нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Подключение электроэнергии

  • Подключение 220 вольт к дому
  • Подключение 380 вольт к дому
  • Провести электричество в дом
  • Трубостойка под ключ
  • Подключение электричества к дому
  • Трехфазный ввод электричества в дом
  • Подключение электричества на даче
  • Ввод электричества в дом
  • Ввод электричества в квартиру
  • Воздушный ввод электричества в дом
  • Установка трубостойки для ввода электричества
  • Выполнение техусловий МОЭСК
  • Подземный ввод электричества
  • Вынос электросчетчика на столб
  • Замена электрического ввода
  • Установка трансформатора в СНТ
  • Строительство ВЛ электропередач
  • Электричество в доме
  • Электрический столб на участке
  • Установка солнечных батарей
  • Аренда автовышки

Особые правила для установки розеток на кухне

Кухня является одним из главных помещений в доме. Стоит серьёзно подумать над тем, где установить розетки на кухне, ведь здесь всегда находится много бытовой техники. Необходимо начать проектирование с размещения всех электробытовых приборов, чтобы понять, как установить розетки на кухне.

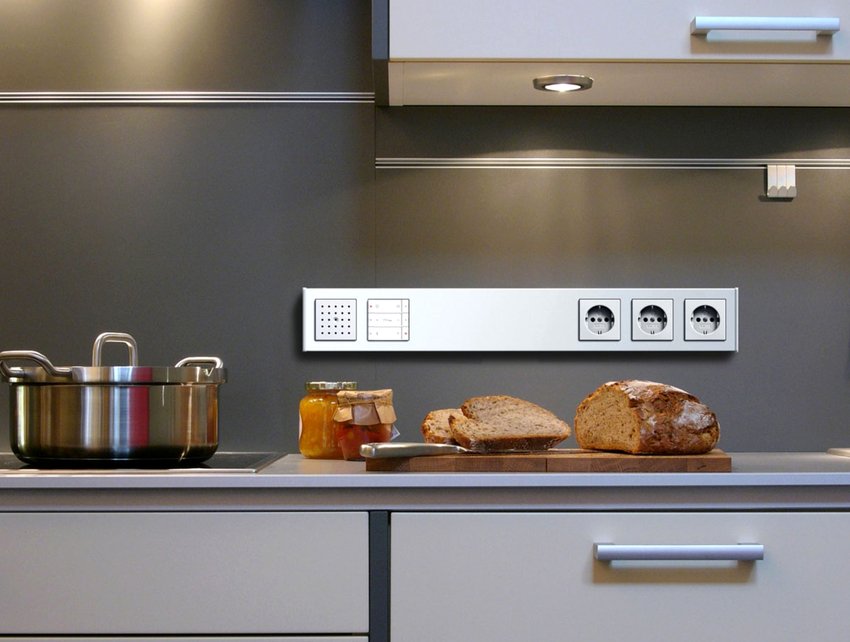

Самыми функциональными считаются розеточные модули

На всевозможных форумах о ремонте можно встретить массу вопросов о том, куда установить розетки на кухне. Самые популярные из них:

Где установить розетку для духового шкафа? Для встраиваемых моделей на кухне идеальным способом расположения розеток станет место за стенкой соседнего шкафа. Размещение разъёмов питания за электроприборами запрещено в целях безопасности.

Где устанавливать розетку для холодильника? Для холодильного устройства предусмотрены такие же рекомендации, как и для встраиваемой техники. С одной лишь разницей, высоту розетки от пола хозяин может подбирать самостоятельно.

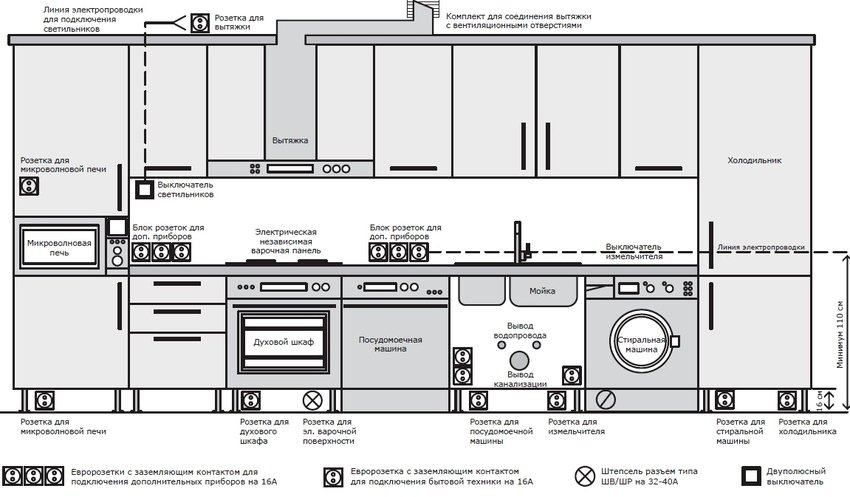

Представив размещения всех электробытовых приборов на кухне, можно понять, где установить розетки

Какова высота расположения розеток на кухне? Ориентируясь на стандарты кухонной техники и мебели, появился следующий вариант размещения по уровням:

  • первая отметка 10 – 15 см от пола. На данном расстоянии удобно устанавливать розетки для плиты, холодильника, посудомойки и т. д. Это размещение оптимально, так как легко можно будет подобраться к розеткам снизу.
  • вторая отметка 110 – 130 см от пола. Здесь удобно устанавливать разъёмы питания для электроприборов, находящихся в рабочей зоне. Можно также ориентироваться на значение высоты розеток от столешницы на кухне, которая равна 30 см, чтобы комфортно расположить мелкую бытовую технику.
  • третья отметка 200 – 250 см от пола. Это высота розетки для вытяжки на кухне.

Можно ли использовать двойные розетки для подключения электрических приборов? Да, но стоит помнить, что подключать варочную панель и духовой шкаф с помощью такой розетки недопустимо. Напряжение будет высоким, что может повлиять на работу бытовых приборов и разъёма питания.

Рекомендуемая высота розеток от столешницы равна 30 см

Какие розетки устанавливают на кухне? Для этого помещения актуальными являются следующие виды:

  • одинарные;
  • двойные;
  • розеточная группа или модуль;
  • выдвижные;
  • электромонтажные короба.

Самыми функциональными являются розеточные модули. Туда могут входит: «сигнальные» розетки (телефон, телевидение, интернет); таймер; специальное отключающее устройство, отключающее её при прикосновении к фазному контакту и т. д.

Наиболее опасной, но в это же время популярной, считается выдвижная розетка. Многие устанавливают её исключительно из-за эстетичности вида, она «утоплена» в кухонный гарнитур. Но такой вид разъёма питания далеко не безопасен.

Говоря о коробах, стоит отметить, что требования по укладке кабелей довольно жёсткие. При установке необходимо внимательно следить за условными обозначениями.

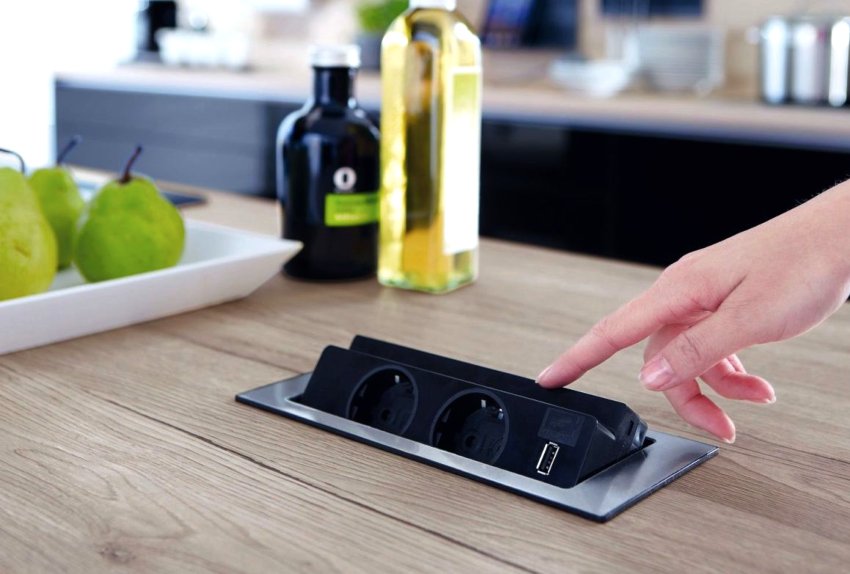

Из-за эстетичности вида, очень популярна «выдвижная» розетка
