Как измерить размер штекера блока питания

Конструкция разъема и терминология

Пары соединителей для цилиндрических соединителей определяются как «вилки» и «розетки»; розетки чаще называют «розетками» или «гнездами» в Соединенных Штатах. Розетки могут быть смонтированы на панели или на печатной плате. Вилки на кабелях. Некоторые линейные розетки также подключаются к кабелю.

Обычно питание подается от вилки к розетке. Доступны кабели с одной линейной розеткой, разветвленной на несколько вилок, так что многие устройства могут питаться от одного источника. Поскольку использование вилки подразумевает наличие кабеля, даже короткого шлейфа, некоторые источники питания имеют розетки, монтируемые на панели, чтобы избежать использования этого кабеля. Кабели для таких случаев доступны с вилками на каждом конце, хотя кабели или адаптеры с двумя розетками не широко доступны.

Затыкать

Внешний корпус вилки металлический, цилиндрической формы и содержит один из двух контактов. Второй внутренний контакт представляет собой полый металлический цилиндр, предназначенный для вставки штифта в соответствующее гнездо. Внутренний и внешний цилиндры разделены изолирующим слоем, который расширяется на конце для предотвращения короткого замыкания при вставке или извлечении вилки.

Активные и пассивные кабели

Активные кабели обычно актуальны при подключении периферийных устройств, находящихся далеко от компьютера. По той простой причине, что вы вряд ли будете покупать для смартфона кабель длиной 15-20 метров. Но совсем обойти стороной этот аспект было бы неправильно. В такие кабели традиционно встраиваются активные усилители с питанием от USB, благодаря которым происходит усиление сигнала, и он перестает «теряться» на достаточно большом расстоянии от источника.

Что до пассивного кабеля, то это, собственно, и есть простой кабель с двумя разъемами на концах. Хотя, к примеру, у того же Lightning имеется специальная микросхема, которая говорит смартфону о подключении к нему надежного кабеля, сертифицированного по стандартам MFi (Made For iPhone/iPod/iPad).

Звуковые разъемы

Если только вы не являетесь пользователем iPhone 7, то, скорее всего, вы узнаете это звуковой разъем с первого взгляда! Подобно USB, звуковые разъемы различаются по размеру, что также определяет их применение. Звуковые разъемы включают в себя:

1/4″ (6,35 мм) – сверх популярны в сообществе производителей музыки и аудио устройств благодаря использованию в электрогитарах и усилителях.

1/8″ (3,5 мм) — лучше подходят для наушников, подключающихся к смартфонам, MP3-плеерам и ноутбукам

2,5 мм звуковой штекер позволяет использовать один разъем и для подключения наушников, и для подключения микрофона благодаря наконечнику типа кончик-кольцо-кольцо-гильза (TRRS).

Мультимедийный интерфейс HDMI

В последнее десятилетие широковещательные передачи высокой четкости стали новым стандартом, что объясняет высокое качество изображения. В отличие от VGA и DVI, HDMI отправляет одновременно видео- и аудиосигналы. Эти сигналы исключительно цифровые, таким образом, типы разъемов HDMI совместимы только с более новыми передовыми устройствами.

Основное различие между HDMI и DVI, кроме разъемов, заключается в том, что формат HDMI предназначен для передачи как видео-, так и аудиосигналов, а также CEC, который является контроллером Consumer Electronics Control, DDC (Digital Data Channel) и Ethernet-соединения для передачи данных (с HDMI 1.4). HDMI основан на DVI, использует тот же современный протокол для передачи несжатого видеосигнала. Этот протокол называется TMDS (Transition Minimized Differential Signaling).

Для потребителя это означает, что любое устройство, использующее DVI-соединения, может быть подключено к разъемам HDMI через простой адаптер. Никаких специальных сложных манипуляций для этого делать не требуется.

Для процессора

Производительность процессоров в последние десятилетия неуклонно растет. Растет и их энергопотребление. Питаются процессоры от преобразователей напряжения (VRM), установленных на материнской плате. Около двух десятилетий назад произошел массовый переход запитки VRM с напряжения +5 вольт на уровень +12 вольт. Связано это с тем, что для передачи одинаковой мощности при большем напряжении требуется меньший ток. VRM получают электроэнергию по отдельному кабелю с разъемом, состоящим из 4 пинов. Два контакта предназначены для напряжения+12 вольт (желтый провод) и два – земля (провод в черной изоляции).

Коннектор для VRM на 4 контакта.

Гнезда на разъеме и пины на плате расположены в два ряда по назначению. Два вывода выполняют функцию ключа – их форма отличается от остальных, поэтому ошибочное подключение невозможно.

Распиновка 4-контактного разъема для VRM.

С ростом производительности стало расти количество VRM (сначала на серверах, потом и на персональных компьютерах), поэтому встал вопрос о рациональном распределении мощности. Вопрос решен применением 8-пиновых коннекторов. В них подводимая мощность распределяется на 4 пары проводников.

Коннектор для VRM на 8 контактов.

В остальном от предыдущего варианта принципиальных отличий нет. Коннектор содержит два ряда гнезд — +12 вольт и 0 вольт, только по 4 в ряд.

Распиновка 8-контактного разъема для VRM.

Прогресс не остановить, потребление энергии процессорами будет только расти. Похоже, 4-пиновые разъемы свой век отжили и уходят в прошлое.

Для видеокарты (PCI Express)

Видеокарты предыдущих поколений, имеющие невысокую производительность, и современные модели бюджетного класса питаются от разъема PCIe х 16, к которому они подключаются. Напряжение на этот терминал поступает от материнской платы, которая, в свою очередь, запитывается от БП через 24(20)-контактный коннектор. Этого хватает для передачи 75 ватт.

Разъем дополнительного питания PCI Express.

Современным производительным картам этого недостаточно, поэтому для них предусмотрен дополнительный вход питания PCI Express. Изначально он представлял собой коннектор на 6 контактов и позволял обеспечить дополнительное энергоснабжение мощностью 75 ватт. Очень скоро этой пропускной способности стало недостаточно, и последующие стандарты ATX пополнил разъем на 8 контактов и на 120 ватт.

Распиновка 6-контактного и 8-контактного коннектора.

Также этот разъем выпускается в универсальном формате 6+2, позволяющий использовать его как для 6-пиновых коннекторов видеокарт, так и для 8-пиновых.

Универсальный разъем 6+2.

Для самых современных видеокарт производители применяют коннекторы с двенадцатью контактами, но они пока широкого распространения не получили.

Для жестких дисков и прочих устройств (SATA, MOLEX)

Для подключения жестких дисков и некоторой другой периферии долгое время использовался разъем Molex (по названию фирмы-изготовителя). Его достоинство – вилки и розетки с большими, мощными контактами, надежно работающими при больших токах.

Втычные элементы расположены в один ряд. Разъем также имеет ключ, исключающий неверное соединение. Два внутренних пина предназначены для земляных проводов (черных). К крайним подключаются проводники с напряжением +5 вольт и +12 вольт. Каждый контакт рассчитан на ток в 11 ампер, что позволяет передать по пятивольтовому каналу 55 ватт, а по двенадцативольтовому – 132 ватта. Распиновка коннектора Молекс показана на рисунке.

Распиновка разъема Molex.

В связи с возросшей популярностью стандарта SATA, разъемы Molex вытесняются коннекторами питания SATA, имеющими 15 выходов. На каждое напряжение задействовано 3 пина, что позволяет передавать большую мощность, не увеличивая сечение проводников и сохраняя гибкость кабеля. Группы напряжений разделены группами нулевых проводов (по 3 проводника). Распиновка разъема – в таблице.

Разъем питания SATA.

Мини CPC

Шесть групп дополняются разъемами Mini CPC диаметром 8-11 мм и с 1-9 контактами. Их характерная особенность — простота установки, заключающаяся в повороте зажимного кольца, а также небольшие габариты и герметичная конструкция со степенью защиты IP-67.

Эти компактные соединители допускают использование миниатюрных универсальных штыревых и гнездовых контактов MATE-N-LOK, 30-18 AWG. Имеются два типоразмера оболочки (8 или 11), размещающиеся в позициях с 1 по 4 и с 5 по 9. Обладающие высокой плотностью контактов и герметизацией IP67, эти прочные соединители хорошо подходят для множества применений при
соединении кабелей между собой, кабелей с платами и кабелей с панелями.

Таким образом имеется широкий ассортимент, отличные параметры, изысканная и надежная конструкция — преимущества, позволяющие использовать описанные элементы во многих отраслях современной техники. Соединители CPC — отличная альтернатива решениям с металлическим корпусом.

Более подробно можно изучить ассортимент круглых пластиковых разъёмов в этом документе.

Распиновка ATX 20 pin

Определение марки

Прежде всего нужно определить марку своего ноутбука. Выпуском блоков питания занимаются такие ведущие производители, как TopON, LITEON, DELTA, LiShin. Именно они и изготавливают практически все модели зарядных устройств для ноутбуков всех известных марок: ACER, ASUS, DELL, HP, Samsung, Sony, Toshiba, Fujitsu-Siemens, Lenovo, LG, IRU, ROVERBOOK, MSI.

При этом часто блоки питания для ноутбуков разных марок, обладают одинаковыми электрическими параметрами, что делает их взаимозаменяемыми. Так, например некоторые блоки питания устройств ASUS подойдут и для ноутбуков фирмы Toshiba.
Некоторую часть блоков питания производят и менее известные компании. Такие устройства имеют оригинальные разъемы и в большинстве случаев не могут быть заменены зарядками другого типа.

Функции блокировки и удержания

Кольцеобразный «фиксирующий фиксатор» или «элемент с высокой степенью удержания», присутствующий на корпусе некоторых коаксиальных разъемов постоянного тока, является элементом, предназначенным для предотвращения случайного разъединения. Обычно эта особенность представляет собой конусообразную срезанную часть наконечника сразу за изолятором, который отделяет внутреннюю и внешнюю контактные поверхности.

«Коаксиальный соединитель постоянного тока со стопорным кольцом» использует невыпадающее резьбовое кольцо или хомут для фиксации соединения между вилкой и гнездом. Эта конструкция обеспечивает высокую устойчивость к отключению от сети при правильном использовании.

Коаксиальные разъемы постоянного тока со стопорным кольцом. Цилиндр с накаткой позволяет закрепить штекер на домкратах с соответствующей наружной резьбой.

«Коаксиальный разъем постоянного тока с фиксатором» (также называемый «байонетный замок») предлагает компромисс, который сопротивляется отсоединению, но который отсоединяется при достаточно сильном нажатии. В этом соединителе используются небольшие металлические выступы на корпусе соединителя для фиксации штекера на месте, что требует специального толкающего и поворотного движения для фиксации замков.

Коннектор PCI-E

Именно этот коннектор предназначен для питания видеокарт, часто производители блоков питания делают их красного (а некоторые синего) цвета, бывают 6-контактные и 8-контактные. В современных блоках питания 8-контактный может быть составным, точно так же, как коннекторы, описанные ранее.

Коннектор PCI-E является наиболее востребованным в майнинге. Его назначение – дополнительное питание устройств (видеокарт, в нашем случае), подключенных к шине PCI-Express материнской платы. Согласно спецификациям, 6-контактный обеспечивает 75 Ватт дополнительного питания, а 8-контактный – 150 Ватт. При этом ещё 75 Ватт видеокарта получает от материнской платы (или от райзера).

Курс по видеокартам для майнинга:

• Майнинг на видеокартах NVIDIA, сколько можно заработать
• Майнинг на видеокартах AMD, прибыль и сроки окупаемости

На видеокарте может находиться несколько разъемов для дополнительного питания. Для примера можно взять видеокарту NVIDIA GeForce GTX 980 Ti, её предельная потребляемая мощность, если верить производителям, 250 Ватт. Из них 75 Ватт устройство получает от материнской платы, и требуются ещё коннекторы не менее чем на 175 Ватт. Одного 6-контактого мало (до 75 Ватт), одного 8-контактного или двух 6-контактных (до 150 Ватт) – тоже. Требуется один 6-контактный и один 8-контактный (суммарно до 225 Ватт). Смотрим картинку ниже – так и есть, всё правильно.

Качество китайских зарядок и проводов

Дешевые зарядные устройства и кабели от неизвестных производителей из Юго-Восточной Азии могут быть некачественными. В первую очередь это относится к применению в проводниках вместо меди сплавов неизвестного состава. Это может привести к перегреву или ограничению зарядного тока. К этому же эффекту приводят заниженное сечение проводов и некачественная пайка (а то и обжимное соединение) разъемов. Упрощенная схемотехника может привести к неоптимальным режимам зарядки, что снижает ресурс АКБ. А самое простое, но неприятное – срок жизни таких устройств, как правило, недолог, и подвести такой адаптер может в любой момент.

Выбирать зарядное устройство для мобильного гаджета надо осознанно. В противном случае не избежать не только разочарований, но и технических проблем. А в худшем случае еще и финансовых потерь.

Толщина кабеля

Самое важное значение при выборе кабеля имеет именно его толщина. И это вовсе не из-за того, что такой кабель выглядит солиднее и банально прочнее более тонкого

Куда большее значение тут играют надежное экранирование кабеля, сечение его проводов и количество используемых в нем жил.

Дело в том, что самые тонкие кабели хотя и необычайно удобны, но содержат лишь две жилы (провода) — плюс и минус. Такой кабель неспособен передавать данные, он создан только для зарядки смартфона. Более того, самые дешевые кабели неспособны даже на это. Из-за небольшой толщины, они рассчитаны лишь на очень малые токи и точно не предназначены для быстрой зарядки.

Несоответствие сечения проводника и выдаваемой адаптером силы тока может привести к перегреву кабеля, вздутию аккумулятора смартфона и даже его возгоранию. Конечно, в том случае, если адаптер вообще «согласится» работать с таким кабелем.

Преимущества использования

Разъем USB (Universal Serial Bus) – технология по которой периферийное устройство подключается к ПК или Mac. ЮСБ-разъем – удобный способ проводного соединения гаджета с компьютером. Рассмотрим подробнее, что такое USB.

Преимущества использования последовательной универсальной шины.

• Распространенность. В каждом ПК в среднем 2-4 таких входа, что позволяет за 1 раз подключать несколько устройств сразу. Такая распространенность наблюдается уже давно.
• Простота в использовании. Пользователь не мучается с драйверами, никаких усилий прикладывать не приходится. Операционная система автоматически подключает необходимые драйверы для «видения» периферийного устройства. Юзеру достаточно подключить ЮСБ-кабель, остальное сделает компьютер.
• Высокая пропускная способность. Это позволяет обмениваться файлами с хорошей скоростью. Не нужно ждать 2-3 часа, пока выбранный файл сохранится на компьютер. Подобная операция занимает от 5-10 секунд до 10 минут (в зависимости от размера документа). Точная скорость зависит от вида ЮСБ.
• Зарядка. Помимо основных функций просмотра и передачи, доступна дополнительная — подзарядка. При подключении телефона к компьютеру через ЮСБ, устройство начинает автоматически заряжаться. Скорость получения энергии через компьютер меньше, чем скорость питания через зарядное устройство. Да и не всегда находится розетка под рукой.

Технология помогает пользователю связываться с компьютером за минимальное время. Удобно включить кабель в USB-выход и начать работу.

Molex

Изначально данный коннектор был разработан для питания жёстких дисков и дисководов, однако в настоящее время для современных устройств эту функцию выполняют коннекторы SATA (про них ниже), а Molex служат для питания различного дополнительного оборудования.

Преимуществом Molex является наличие одновременно линий на 5 и на 12 Вольт, причём по каждой линии может протекать ток до 11 Ампер, то есть мощность 12-вольтовой линии 132 Ватта, а 5-вольтовой – 55 Ватта. Часто в Интернете можно встретить информацию, что Molex обеспечивает мощность 187 Ватт. Это верно, но разъём дополнительного питания видеокарт имеет только линии на 12 Вольт, а линия 5 Вольт не задействуется. В майнинг-фермах Molex-коннекторы используются для подключения райзеров, вентиляторов охлаждения, дополнительного питания материнской платы и как замена недостающих PCI-E коннекторов.

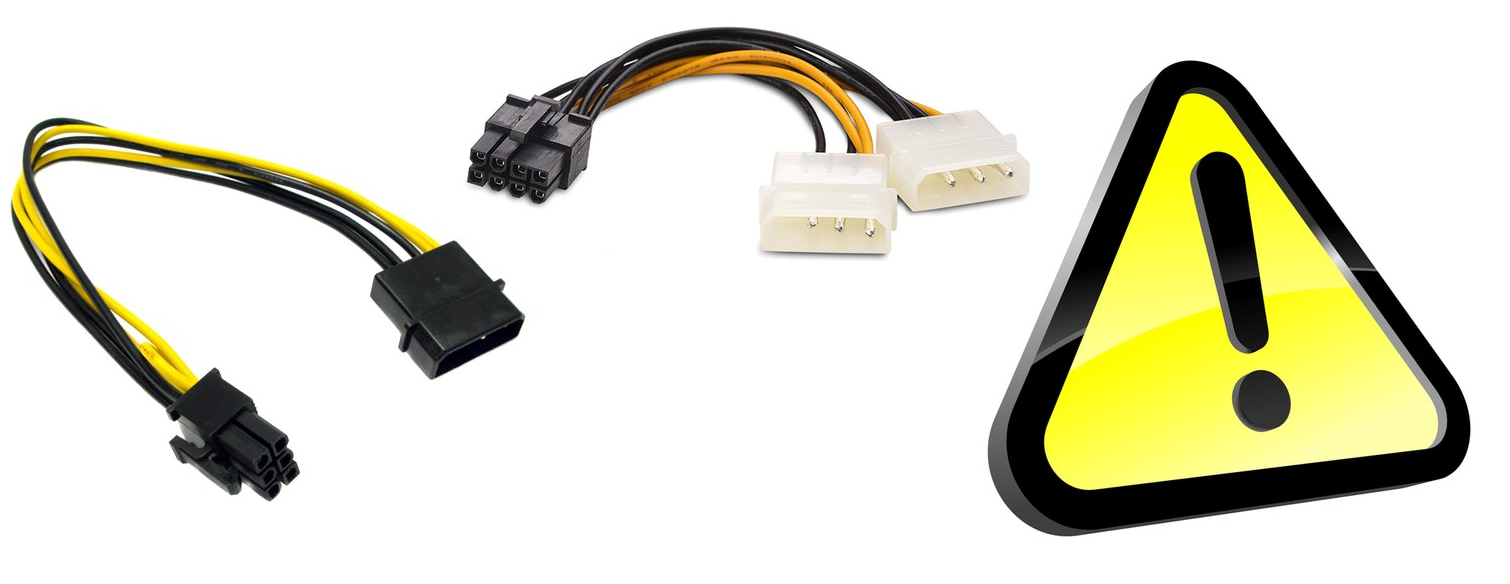

С использованием Molex придумано множество переходников. И некоторые из них несут реальную угрозу возгорания!

Топ самых пожароопасных переходников возглавляет переходник MOLEX->8-контактный PCI-E. Потребляемая мощность видеокарты по 8-контактному разъёму, как я уже отмечал выше, до 150 Ватт. Molex рассчитан на 132 Ватт.

С осторожностью следует использовать переходники Molex->6-контактный PCI-E и 2хMolex->8-контактный PCI-E. По мощности тут превышения нет, но не стоит расслабляться

Производители переходников часто используют некачественные материалы – тонкие провода, дешёвый пластик, ненадёжные металлические части. Это может также привести к возгоранию. После установки таких коннекторов регулярно следите за их состоянием.

Наиболее безопасный вариант – это переходники 2хMOLEX->6-контактный PCI-E. Хороший запас по мощности позволяет избежать возгорания вследствие перегрева, но всё ещё остаётся опасность возникновения проблем из-за плохого контакта, в результате чего этот переходник фактически превратится в 1хMolex->6-контактный PCI-E, а это уже первый шаг к большим проблемам.

Желательно избегать использования Molex-переходников для подключения видеокарт. Тем не менее, можно относительно безопасно применять коннекторы Molex для питания райзеров (напомню, их потребление не более 75 Ватт), в том числе и помощью переходников.

Распиновка Molex

• Вывод
• Цвет
• Назначение

CPC MIL-C-5015

Семейство MIL-C-5015 – контакты типоразмера 16

Это новое добавление к линейке круглых пластиковых соединителей имеет конструкцию, обеспечивающую взаимное соединение с соединителями с металлической оболочкой типоразмера 20-14 и 18-10 вида MILC-5015. Высокопрочный пластиковый корпус обладает преимуществом малого веса и низкой стоимости, по сравнению с соединителями с металлической оболочкой. Кроме того, конструкция соединителя исключает возможность неправильного соединения при использовании с другой компоновкой вставок. Являясь частью семейства соединителей AMP Multimate, соединители типа MILC-5015 обладают экономичностью зажимных штыревых и гнездовых контактов Типа III+, поставляемых на катушке в виде ленты для массовой автоматической машинной установки, а также в виде отдельных изделий для малого и опытного производства, технического обслуживания и ремонта. Данные соединители в настоящее время выпускаются с оболочками типоразмеров 14, 22 и 28 и в двух основных конфигурациях, состоящих из вилок и разъемов с квадратным фланцем.

Какая мощность нужна для игрового компьютера?

Следующий шаг — подбор необходимой мощности. И вот тут глаза начинают действительно разбегаться, потому что блоки питания имеют мощность от 200 до 2500 Ватт. Как понять, какую мощность нужно обеспечить своему компьютеру? Тут все зависит от того, что именно вы собираетесь запитывать — минималистичный офисный ПК, не очень мощный игровой компьютер или крутую геймерскую станцию на несколько видеокарт.

В случае, если вы используете самый минимум, то есть материнскую плату, пару вентиляторов и процессор с интегрированным видеочипом без полноценной видеокарты, то вам вполне хватит простого блока питания на 300-400 Вт. Для ПК со «встройкой» большего и не нужно, так зачем переплачивать за мощный БП, который не будет задействован даже наполовину? Разумеется, он тоже будет работать, но это не совсем резонная трата денег.

Блок питания на 650 Ватт — отличный выбор для тех, кто использует стандартную связку из одного мощного процессора и такой же мощной видеокартыБлок питания на 650 Ватт — отличный выбор для тех, кто использует стандартную связку из одного мощного процессора и такой же мощной видеокарты

Если же у вас типичный игровой компьютер с неплохой видеокартой, производительным процессором и, возможно, звуковой или сетевой картой, то энергии понадобится побольше — вплоть до 600 Вт. Вообще диапазон 450-600 Вт считается «золотой серединой», и подавляющее количество блоков питания для игровых ПК имеют именно такую мощность. Этого хватит, чтобы укомплектовать все необходимое для производительного гейминга.

600 Ватт будет вполне достаточно для системы на процессоре Intel Core i9-9900k и видеокарте Nvidia GeForce RTX 2080 Ti, причем в разгоне. Но только если речь идет о качественном 600-ваттнике с достаточно высоким напряжением по линии 12 Вольт. Об этом — в следующем разделе, а пока что продолжаем разговор о номинальной мощности.

Нет ничего плохого в том, чтобы взять БП с хорошим запасом мощности, к тому же он будет работать потишеНет ничего плохого в том, чтобы взять БП с хорошим запасом мощности, к тому же он будет работать потише

Так вот, неужели кому-то придется искать что-то еще более мощное, чем БП на 600 Вт? Да, особенно если речь идет о больших материнских платах с несколькими разъемами PCI-e x16. В них обычно вставляют видеокарты, а так как они часто потребляют много энергии, то и питания для нескольких карточек нужно побольше. Впрочем, бежать за БП на 1600 Вт вовсе необязательно. Для использования двух, трех или даже четырех видеокарт с головой хватит и 1000 Ватт.

Также стоит понимать, что мощность уходит и на другие комплектующие — жесткие диски, приводы и вентиляторы системы охлаждения. Чем больше у вас «начинки», тем больше электроэнергии будет «кушать» компьютер. Впрочем, даже если у вас полностью укомплектованный корпус типа Full-Tower с несколькими видеокартами, сетевой и звуковой картами, россыпью жестких дисков, а также приводами на все случаи жизни, то больше 1000 Вт все равно не потребуется.

Если вы любите точность и во всем стараетесь искать оптимум, то вы можете подсчитать энергозатраты самостоятельно. Для этого вам нужно посмотреть спецификации всех комплектующих и сложить вместе их энергопотребление в Ваттах. И вам даже не придется записывать все на бумаге, искать спецификации и складывать вручную, потому что сейчас в сети есть множество калькуляторов мощности БП. Вот один из самых удобных, но при желании можно найти и другие.

Серия разъемов F-Type

Резьбовые разъемы F-типа представляют собой высокопроизводительный, недорогой вариант. Первичное применение разъемов F-Type предназначено для кабельного телевидения (CATV), телевизионных приставок и кабельных модемов. F-Type – это 75-миллиметровый соединитель с отрицательными потерями 30 дБ на частоте 1 ГГц. Кроме того, эти разъемы допускают проводники диаметром 0,022-0,042 дюйма и соответствуют спецификации резьбы 3/8-32.

Разъем F-Type является альтернативой резьбовому разъему G-Type. Его патентованная конструкция обеспечивает цилиндрический коаксиальный контакт и превосходные характеристики радиочастоты, а также отличные характеристики вставки/снятия 30 дБ обратных потерь на частоте 1 ГГц. Обеспечивает высокую производительность, превосходящую конкуренцию.

Разновидности пакета для монтажа на печатной плате: поверхностное и краевое крепление, прямой угол. Конструкция его удовлетворяет требованиям устройств. Вместимость — .022-.042 дюйма. Один разъем вмещает широкий диапазон размеров кабелей, уменьшая номера деталей. Использование:

• Оборудование для головного устройства.
• Верхние боксы CATV.
• Высокоскоростные кабельные модемы.
• Гибридные коаксиальные сети.

Волоконно-оптические соединения

Внедрение волоконно-оптических кабелей позволило реализовать гораздо более высокие скорости передачи данных с более высоким сигналом. Типы оптических разъемов доступны на рынке: LC волоконный кабель, одномодовый волоконно-оптический кабель ST-SC и т. д. LC, ST, SC фактически относятся к разным типам волоконно-оптических соединителей.

Волоконно-оптический разъем обеспечивает более быстрое соединение и разъединение. Он должен быть правильно выровнен с микроскопическими стеклянными волокнами, чтобы выделить диапазон для связи. В целом существует почти 100 видов волоконно-оптических разъемов, но только немногие представляют собой большой интерес для рынка — LC, SC, ST, FC и т. д.

Подробная информация о вышеуказанных разъемах:

1. SC, также называемый квадратным коннектором, был разработан Nippon Telegraph and Telephone, не сразу, но все же приобрел популярность после снижения себестоимости производства. Теперь он все более популярен в одномодовом оптоволоконном кабеле, аналоговом CATV, GPON, GBIC. Представляет собой защелкивающийся (двухтактный) соединитель с диаметром 2,5 мм, который работает на стандарте IEC 61754-4. Наружный квадратный профиль соединителя вместе с его защелкивающимся механизмом позволяет увеличить плотность упаковки соединителей в инструментах и патч-панелях.
2. LC относится к разъему Lucent. Это двухтактный разъем с малым форм-фактором, который использует наконечник 1,25 мм, вдвое меньше по размеру, чем SC. LC, благодаря сочетанию небольшого размера и функции защелки, идеально подходит для соединений высокой плотности, приемопередатчиков SFP и SFP+ и трансиверов XFP. Наряду с разработкой LC-совместимых приемопередатчиков и активных сетевых компонентов спрос на него будет продолжать расти на рынке FTTH.
3. FC является коротким для разъема Ferrule. Это круглый резьбовой волоконно-оптический разъем, разработанный Nippon Telephone and Telegraph в Японии. Разъем FC применяют для одномодового оптического волокна, поддерживающего поляризацию. FC — это винтовой разъем с наконечником (2,5 мм), который был первым оптоволоконным разъемом для использования керамического наконечника. Однако FC становится все менее распространенным из-за ослабления его вибрации и потери вставки, в основном его заменяют SC и LC .
4. ST относится к прямому наконечнику. Разъем ST был разработан AT&T вскоре после создания FC. ST использует байонетное крепление, отличное от винтовой резьбы. Нужно убедиться, что разъемы SC правильно установлены благодаря своей подпружиненной конструкции. SC в основном используется в многомодовых волоконно-оптических кабелях, корпусах и зданиях. Различиями между типами разъемов можно легко пренебречь в сложных схемах подключения. Однако, выбрав правильный вариант, можно получить существенные преимущества, что сэкономит время и затраты.
