Как правильно подключить щиток в гараже

Содержание

Устройство заземления

Заземление для гаража – крайне важный элемент электропроводки. Повышенная влажность и обилие металла делают небезопасной работу с электроинструментом, не имеющего подключения к заземлению.

Схема размещения электродов в грунте может быть любой. Это может быть треугольник, Т-образная схема и т.п. Т-образное размещение в условиях гаража применяется чаще всего. Два электрода можно вбить в дно смотровой ямы, а два других – в углы либо со стороны ворот, либо у задней стенки.

Контуры заземления

В качестве электродов можно использовать металлические уголки длиной 2-2.5 м. Сечение – от 50х50 мм. Как вариант, можно вбить металлическую трубу со стенками толщиной не менее 3.5 мм. Диаметр трубы должен быть не меньше 32 мм. Оптимальное расстояние между электродами – 1.2 м.

Для соединения электродов между собой и подключения к электрощиту применяют медный и алюминиевый провод. Для первого сечение должно быть не менее 6 кв.мм., Для второго – не менее 16 кв.мм.

Чтобы провод имел наиболее плотный контакт с контуром заземления, к уголкам можно приварить болт, либо воспользоваться накидной клеммой.

Обустройство электрического щитка в гараже – это не только необходимость следования нормам закона. Правильно собранный щиток это еще и собственная безопасность, и гарантия от пожара из-за проводки. Поэтому к проектированию электрощита и его монтажу желательно подойти со всей полнотой ответственности.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс. Автомат и защита УЗО

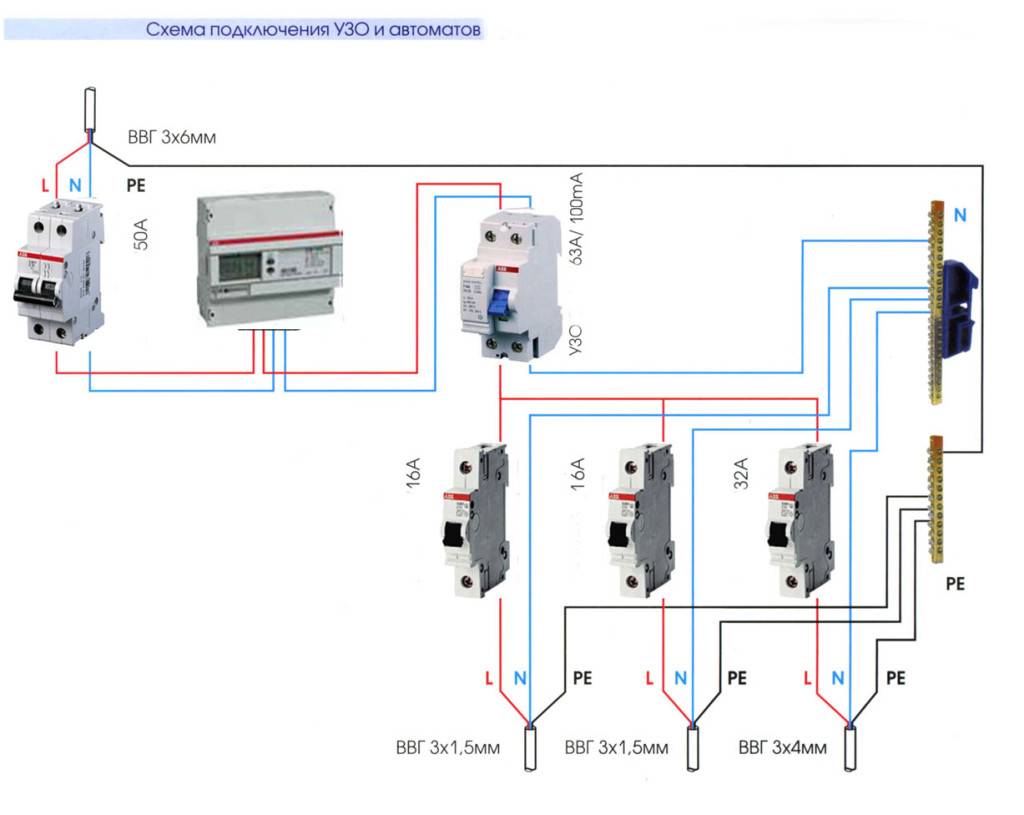

Автомат и защита УЗО.

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Схема электропроводки гаража поможет не только определить необходимое количество материалов, но и позволит оценить максимальную нагрузку за счёт суммарной мощности всех потребителей электроэнергии. Таким образом удастся верно подобрать вводные и отходящие кабели по сечению и номинальному току.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

  • вводной распределительный щит;
  • устройство учёта;
  • 1-2 розетки;
  • 2 автоматических выключателя;
  • 4 светильника;
  • 1 одноклавишный выключатель;
  • 1 УЗО;
  • электропроводка.

Схема включения счетчика и защиты.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Наличие смотровой ямы в гараже требует дополнительного освещения в подсобном помещении. Схема включает в себя все элементы, необходимые для гаража без ремонтной ямы, с добавлением светильников и специального трансформатора, понижающего напряжение.

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

  • плоскогубцы и электрорезы;
  • молоток;
  • зубило;
  • электродрель и перфоратор для работы в помещении из бетонных блоков;
  • отвёртки – крестовая, шлицевая и индикаторная;
  • изолента;
  • приборы для измерения;
  • материалы для разметки – удобно использовать специальный шнур;
  • крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв. Схема электропроводки и освещения.. Схема электропроводки и освещения

Схема электропроводки и освещения.

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

  • электрический кабель;
  • светильники;
  • выключатели;
  • розетки;
  • трансформаторы;
  • гофрированные трубы;
  • короба;
  • переходники;
  • УЗО;
  • счётчик электроэнергии;
  • подрозетники;
  • распредкоробки;
  • распределительный щиток.

Кабелю следует уделить особое внимание, поскольку он является главным составляющим элементом в работе по подключению гаража к электросети. Отличным вариантом будет кабель из меди, однако если нагрузка будет сравнительно небольшой, можно заменить его на алюминий.

Проводка в гараже: требования правил

Гараж является пожароопасным местом. Там хранится и сам автомобиль, и некоторый запас горюче-смазочных материалов. Поэтому в целях безопасности продуманности и качеству монтажа электропроводки стоит уделять максимум внимания.

В целях безопасности и качеству монтажа электропроводки стоит уделять максимум внимания

Еще на этапы планирования необходимо придерживаться следующих правил:

  • кабели по стенам прокладываются исключительно вертикально или горизонтально. Повороты выполняются под углом 90 градусов;
  • в отапливаемых гаражах минимальное расстояние от провода до отопительных труб – 10 см (требования ПУЭ 2.1.57);
  • высота установки розеток – 60 см, выключателей – 1.5 м. При этом последние рекомендуется размещать на расстоянии 10-15 см от дверного косяка;
  • размещать розетки по всему периметру гаража не имеет смысла. Во-первых, при выполнении работ их легко повредить. Во-вторых, удобнее разместить группу розеток вблизи основного рабочего места и при необходимости пользоваться удлинителем. Дополнительные розетки могут понадобиться лишь рядом станками, если таковые имеются, а также в составе электрического щита;
  • в смотровой яме, где высока вероятность появления влаги, розетки и лампы на 220В размещать запрещено. В подобных условиях допускается установка розеток на 12В и ламп освещения того же напряжения. Блок питания на 12В удобно разместить в электрическом щите. Низковольтную магистраль для потребителей в яме удобно проложить в стяжке бетонного пола.

Схема электропроводки в гараже

Проводку на розетки и освещение желательно оснастить независимыми автоматическими выключателями. В этом случае появится возможность ремонтировать розетки при свете.

Если планируется использование станков, то имеет смысл обратиться в местную энергосбытовую компанию по поводу возможности прокладки трехфазной линии электроснабжения. Это позволит при той же силе тока подключать нагрузку большей мощности.

Установка и сборка

Монтаж электрощитка своими руками выполняют таким образом, чтобы электрические соединения не представляли опасности для пользования и обслуживания распределительных и отключающих устройств. Сечение подводящих и отводящих энергию проводов должно быть достаточным для передачи нужной мощности, а сами провода были «одеты» в надежную изоляцию.

При разводке линий, монтаже элементов по схеме электрощитка требуется соблюсти:

  • требования к разделке кабелей и соблюдению их цветов;
  • нормы расположения электрощитков, электролиний;
  • схемы установки коммутационного оборудования.

Схема электрического щитка включает следующие элементы:

  1. Счетчик.
  2. Входной двухполюсной автоматический прерыватель.
  3. Устройство защитного отключения.
  4. Однополюсные автоматы.
  5. Колодка подключения «0»-го проводника.
  6. Колодка подключения заземления.
  7. УЗО отдельных групп.

Выводы от УЗО распределяются так:

  • черный (или красный) соединяется с первым однополюсным автоматическим прерывателем;
  • голубой прикручивается к металлической колодке.

Монтаж электрощитка выполняется своими руками на высоте среднего человеческого роста — 1,5-1,8 м. Соберите коробку, остов ее прикрепите к стене.

Устанавливают DIN-рейку-кронштейн, на котором будут навешены прерыватели и УЗО. Установка рейки: она должна быть выше нижней границы короба на 6 см.

Если счетчик не установлен, навешивают его на DIN-рейку с правой стороны короба. Расстояние от прибора до верхней границы короба должно превышать 5 см.

Электрощит своими руками — это монтаж проводов:

  1. Фазным проводом выполняют соединение между третьей точкой подключения счетчика и первой (левой верхней) клеммой УЗО. Голубым проводом соединяют четвертое гнездо прибора учета и третий (правый верхний) контакт УЗО.
  2. Фазным проводником соединяют, соответственно, второй (нижний левый) контакт УЗО с верхним контактом однополюсного автомата. Голубым «нулевым» проводом соединяют четвертую (нижнюю правую) клемму УЗО с контактным «0» кронштейном
  3. Прокладывают перемычки между верхними контактами прерывателей.

В электрощитке для гаража, где установка защитных отключающих элементов на каждую группу не предусмотрена, нижним разъемам каждого автомата подключаются фазные отводящие концы, а к соответствующей колодке — «нулевые».

Если предусмотрены УЗО на отдельные группы, их нужно собирать и подключить.

  1. Нижнюю клемму каждого автомата соединяют с правым верхним контактом соответствующего защитного устройства.
  2. «Нулевую» колодку соединяют с левым верхним контактом каждого УЗО.
  3. От нижних клемм УЗО отводят соответствующие провода — фазный провод и «нулевой» к распределительным коробкам каждой группы электрических приборов.

Чтобы сеть функционировала долго и безотказно, стоит прислушаться к советам опытных электриков о том, как правильно собрать и соединить провода винтовыми зажимами.

А энергопотребление выйдет дешевле: отпадет необходимость оплачивать тепловые потери на стыках.

Подведение электричества к гаражу

В любом гаражном кооперативе находится главный электрический щит. От него осуществляется разводка кабелей по боксам. Идеальным вариантом было бы подключение кабелей от каждого бокса непосредственно к главному щиту. Однако из-за большого количества гаражных боксов и их удаленности такое подключение неосуществимо ввиду больших затрат. Поэтому используют другие варианты.

Самым распространенным способом является разводка кабелей от щита до группы боксов. На каждую группу устанавливают групповой щиток, оборудованный рубильником с плавкими вставками или автоматом, рассчитанным на большой рабочий ток.

От местного щитка прокладывается кабель на электрощит в гараж. Устройство местного щита похоже на гаражный щиток, но в нем отсутствуют УЗО и электросчетчик. Для прокладки кабеля его помещают в гофрированную трубу или металлорукав и надежно крепят к стене на максимально возможной высоте. Труба защищает кабель от случайных механических повреждений. С той же целью, при вводе кабеля через стену гаража, используют защитные гильзы.

Защитная гильза

Подключение электричества к кабелю в групповом щитке производится только после окончательного монтажа щитка в гараже. Все работы необходимо вести при снятии напряжения на участке проведения работ.

Существует еще другой вариант подключения кабеля от гаража к магистрали. Этот способ используют тогда, когда вместо групповых щитов разводка электрокабелей по территории гаражного кооператива выполнена по столбам освещения. В этом случае подсоединение кабеля от гаражного щитка происходит к магистральным линиям на столбе. Соединение производится с помощью специальных зажимов или проколов.

Второй вариант менее предпочтителен, потому что для безопасности работ во время подключения требуется обесточить большое количество боксов. Сами работы проводятся на высоте, это создает дополнительную опасность.

Состав электрощитового набора

Аппарат предназначен для безопасного регулирования системы распределения электроэнергии. Он имеет вид ящика с дверцей. В состав обязательно входят:

  • Сертифицированный прибор учета электроэнергии. Должен иметь отметку о прохождении поверки в аккредитованной метрологической организации.
  • Электронный аппарат защиты – УЗО. Предохраняет владельца гаража и электроприборы от утечки тока.
  • Трансформатор, предназначенный для того, чтобы понижать напряжение.
  • Автоматытипа ПАР или однофазные пакетники. В случае короткого замыкания устройства прерывают подачу тока.
  • Ящик, предназначенный для сборки щитка.

Перечисленные составляющие позволяют собрать гаражный электрический щиток для подключения силового кабеля с входным напряжением в 220 В. Все монтажные работы по подводке трехфазного напряжения и установке электрических точек делают исключительно специалисты, имеющие допуск к электросетям до 1000 В.

Согласно установленным нормам устройства электропроводки и освещения, в подвалах и ямах для осмотра авто питание осветительных приборов не должно превышать 36 В. Чтобы понизить напряжение следует предусмотреть подключение трансформатора для гаража. Для установки осветительных приборов в яме понадобится наличие клеммника, подсоединенного к выводу контура, имеющего соответствующее напряжение. Отдельная клемма должна подключаться к шине заземления.

Простейший электрощиток

Аппарат необходим для установки учетного устройства и элементов защиты

В гараже важно контролировать расход электроэнергии. Современный счетчик не только ведет учет потребления, но и повышает уровень безопасности

Перед покупкой следует уточнить, какая разновидность устройств лучше подойдет для гаража. Преимущество отдается электромеханическим контроллерам под однофазное напряжение с максимальным параметром по току до 50 А. В паспорте должен стоять штамп изготовителя, дата поверки. На приборе обязательно наличие пломбы со сведениями о дате тестирования. Поставщик электроэнергии тоже поставит свою пломбу.

Порядок подключения приборов внутри коробки

Схема подключения понижающего трансформатора в гараже выглядит следующем образом:

  • Трехжильный силовой кабель подводится от уличной сети через сквозное отверстие заходит во внутрь щитка.
  • Для защиты входного кабеля применяется гофрированная пластиковая трубка или металлорукав. Целесообразно не сверлить отверстие в боковой стенке гаражного бокса, а войти в щиток через заднюю стенку прибора.
  • Пространство щитка заполняется устройством для учета потребления электроэнергии, пакетниками, и УЗО путем крепления к монтажным планкам. Дополнительно крепятся пакетники под штепсельные розетки и осветительные приборы, трансформатор питания вытяжки для подвала и светильников.
  • Используя клеммники подключаем щиток, согласно электрической схеме и подводим внешние нагрузки, в частности сварочный пост и блок розеток с Imax до 25 А. Остальные розетки надо запитать от автоматов, рассчитанных на 16 А.

Обозначьте каждый кабель разноцветной ПВХ-трубкой или изолентой. Этот прием позволит вам не запутаться в дальнейшем.

Электрощит в гараже

Щит электрический для гаража представляет из себя панель, которая не только компактная, но и удобная, кроме того, она отличается доступностью к регулировке освещения и подачи электропитания.

  • Именно такая панель способна обеспечить надежный прием тока, распределяя его в дальнейшем по помещению, т.е. по гаражу, так что не тяжело догадаться, что электрощит необходим.
  • Хочется добавить, что такой щит принято изготавливать из специальных материалов, они снабжены специальной дверцей, ее можно запереть на ключ, не нужно объяснять для чего это стоит сделать. Вообще, такой щит является удобным прежде всего тем, что рубильники размещены в нем компактно.
  • Как только вы пожелаете покинуть гараж, его можно полностью обесточить, точно зная, что пока вас не будет, не сможет произойти замыкание или еще что-то.

Освещение гаража

Электрический щит для гаража обеспечивает регулировку освещения в помещении. Если говорить о качественном освещении (см. Как сделать освещение в гараже самостоятельно), то знайте, обязательно нужно использовать четыре точки освещения.

Внимание: Такой тип освещения способен выполняться двумя парами, поэтому лучше всего позаботиться действительно о качественном освещении в гараже. Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором

Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения

Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором. Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения.

Внимание: Не забывайте, сколько бы пар в плане осветительных приборов вами не было использовано, они должны включаться правильно, т.е. отдельными выключателями, это важнейшее условие

Также нужно помнить, что не один трансформатор потребуется, важно приобрести и установить специальный электрический счетчик, он, в свою очередь, рассчитан, как правило, на более высокие нагрузки. Важно правильно подобрать счетчик, он должен выдерживать ту нагрузку, которая вам необходима

Например, если у вас есть в наличии сварочный агрегат, но старого образца, то он обычно дает нагрузку в пятьдесят ампер, естественно, счетчик должен выдерживать это.

Зарядные устройства

В обязательном порядке нужно знать и о том, что каждый гараж должен оснащаться специальным зарядным устройством, причем, оно может быть не только заводского производства, но и сделанное своими руками.

  • Расположить самодельное устройство можно в самом электрическом щите, а что касается питания зарядного устройства, то оно будет идти исключительно от отдельно установленного трансформатора. Но если такой возможности нет, то не стоит расстраиваться, ведь всегда при желании можно с легкостью организовать подключение зарядного устройства к тому приспособлению, которое будет отвечать за освещение помещения, поэтому проблем возникать не должно.
  • Единственное, о чем нужно помнить, так это о вашем опыте в этой сфере работы, если его нет, то не стоит заниматься подобными работами самостоятельно, всегда стоит обратиться за помощью к специалистам, они помогут справиться с такой работой.
  • Не забывайте о правильном расположении и силового тумблера, он должен располагаться на выходе от тумблеров, именно он дает возможность автоматического отключения тока от клемм, если возникает такая необходимость.
  • Помните, что клеммы, выводящие двенадцать вольт, и созданы для обеспечения стабильной работы аккумуляторов, различных электрических моторов, расположенных в автомобиле, и переносок.
  • Говоря о клеммах, выдающих двадцать семь вольт: они обычно не используются и вовсе, они предназначены для производства зарядки сразу двух аккумуляторов, нужно не забывать, что сила тока таких клемм будет вдвое меньше, нежели во всех предыдущих вариантах, а значит, нужно учитывать это.

Внимание: При подключении проводки надо использовать не скрутки, а пользоваться специальными клеммниками. Они обеспечат надежное соединение и хороший контакт

Немного теории

Из курса физики известно, что существует зависимость между электрической мощностью, силой тока и напряжением в электрической сети. В упрощённом виде эта зависимость выражается следующей формулой для однофазной сети:

где W – мощность тока в ваттах (Вт);

I – сила тока в амперах (А);

V – напряжение в вольтах (В).

В данном случае нас будет интересовать сила тока, поскольку по этому параметру часто подбирается автомат защиты электросети и характеристики электропроводки. Для удобства преобразуем вышеприведённую формулу в выражение:

В качестве примера рассчитаем силу тока для нагрузки, которую дают на электросеть упомянутые выше энергоёмкие потребители. Их суммарная мощность составит порядка 6 кВт, и при напряжении 220 В мы получим силу тока в цепи:

I = 6000 Вт / 220 В = 27,3 А

Для трёхфазной схемы подключения формула (2) примет следующий вид:

Это изменение вызвано тем обстоятельством, что при равной нагрузке и равномерном распределении мощности по фазам ток в трёхфазной сети будет втрое меньше. Таким образом, при той же суммарной мощности в 6 кВт, но при напряжении 380 В, сила тока в цепи будет равна:

I = 6000 Вт / (1,73 х 380 В) = 9,1 А

Получив данный показатель, можно приступать к подбору автоматического выключателя, обеспечивающего защиту сети от перегрузки.

Зачем устанавливать электрический щит в гараж


Электрощиток для гаража При монтаже и регистрации устройства гараж становится помещением, которое необходимо полноценно обустроить, чтобы оптимизировать его функциональные возможности. При выборе оборудования заранее должна продумываться и планировка, площадь помещения. Обусловлено это тем, что именно эти факторы определяют объемы потребляемой электроэнергии. Для максимального комфорта помещение делят на несколько зон:

  • Основная часть, предназначенная для хранения автомобиля.
  • Дополнительная зона, предназначенная для хранения инструментов, а также размещения рабочей зоны и ремонтной ямы.

Многие автовладельцы сами проводят шиномонтаж и прочий ремонт, следовательно, освещение в помещении требуется полноценное. Для осуществления большого количества работ, требуется установка качественного щита.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам
Как разделить электропроводку на группы
Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

  • подключение по установленной схеме;
  • упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Правильный выбор оборудования и инструмента

При выборе электрощитка в гараж, следует обратить внимание на несколько факторов:

  1. Место расположения устройства.Если оно будет на улице следует выбирать влагоустойчивые модели.
  2. Материал блока – пластик или металл.Щиток, расположенный на улице, лучше выбирать железный, так как он более устойчив к повреждениям.
  3. Дизайн дверцы —прозрачная или металлическая.Зависит от условий содержания электрощитка.
  4. Способ установки — конструкция будет встраиваемая или навесная.В зависимости от состояния стены гаража и веса щитка.
  5. Сколько модулей необходимо.Их рекомендуется устанавливать в запасе, чтобы всегда можно было подключить дополнительные элементы. Например, в случае с трехфазным УЗО понадобится 4 модуля.
  6. Нужно ли оснащать гаражный щиток зарядным устройством.
