Что потребуется для самостоятельной установки инфракрасных обогревателей: способы монтажа, советы, правила

Содержание

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

  • Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
  • Пассатижи для работы с электрокабелем.
  • Индикаторная отвертка или тестер.
  • Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

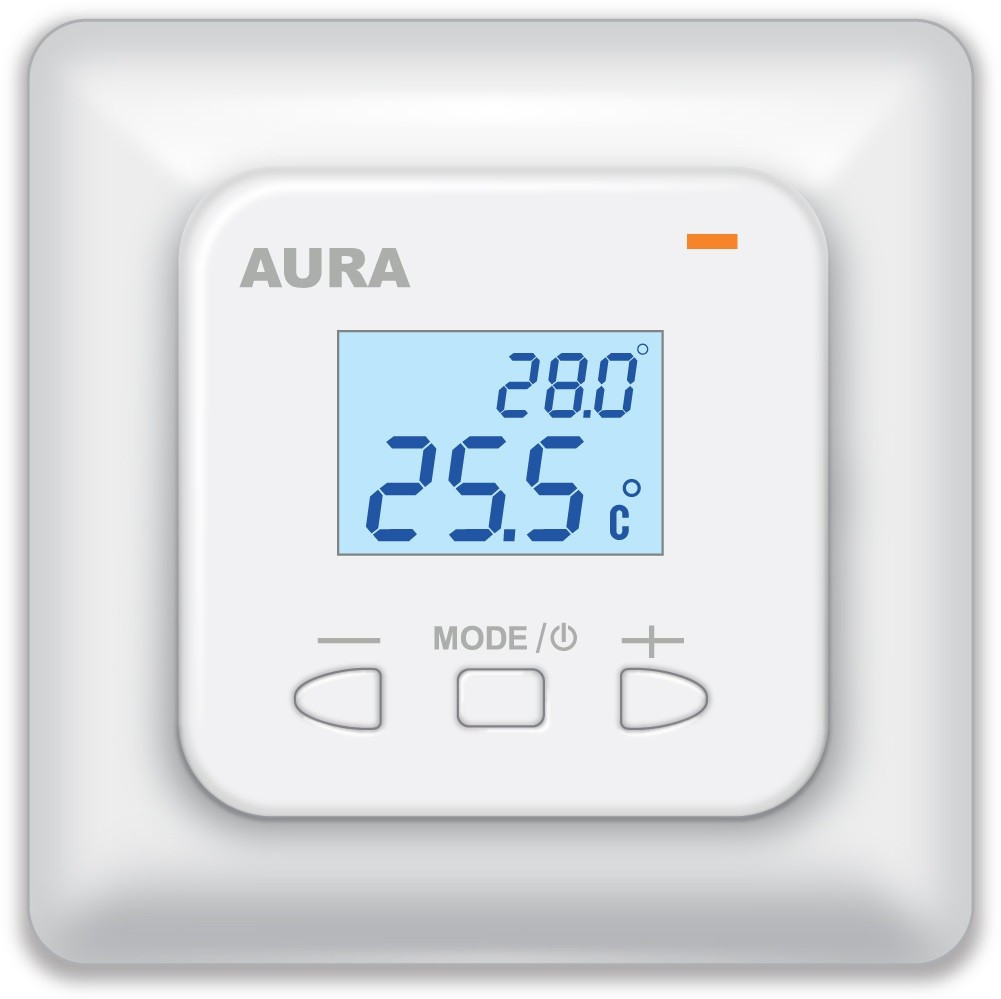

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

  • От автомата к термостату ведут два провода: фаза и ноль.
  • От автомата отходят по два провода для каждого отопительного прибора.
  • Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

  • С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
  • Через выходные клеммы термостат подключается к магнитному пускателю.
  • Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Установка прибора

Независимо от типа выбранного варианта для правильной работы прибора при подключении необходимо выбрать подходящее место для его установки.

Необходимо обратить внимание на следующие факторы:

  • на прибор не должны падать прямые солнечные лучи;
  • запрещается установка вблизи источников тепла;
  • высота до 1,5 м от уровня пола;
  • под основание термостата закладывается утепляющий материал (это требуется для исключения неправильного определения температуры в помещении от холодной стены);
  • в одном помещении производится установка одного регулятора;
  • высокая влажность вредна для прибора.

В противном случае измерение температуры не будет соответствовать фактической температуре в помещении. Нагрев для выбранной температуры будет невозможен.

Схемы подключения

Стоит рассмотреть схемы подключения инфракрасных обогревателей через терморегулятор, в этом поможет несложная схема (рис. 1, 2). В термостате расположены 4 клеммы: вход — нейтраль и фаза, выход-нейтраль и фаза.

Подключение одного обогревателя:

  • от автоматического выключателя, установленного в распределительном щите, подключается двухжильный провод (0, L1) к входным клеммам регулятора (0, L1);
  • выходные клеммы регулятора (0, L1) подключаются двухжильным проводом к обогревателю.

Рисунок 1

Подключение 2 обогревателей: подключение к первому обогревателю, выполняется аналогично представленной выше схеме, второй обогреватель подключается параллельно к первому.

Рисунок 2

Сложная схема (рис. 3). Подключение нескольких обогревателей:

  • вход регулятора подключается к сети;
  • выходные клеммы регулятора (0, L1) подключаются к катушке магнитного пускателя;
  • от коммутируемых контактов пускателя подключаются несколько обогревателей, в зависимости от номинального тока пускателя можно рассчитать максимальное количество подключаемых обогревателей.

Рисунок 3

Перечисленные выше схемы подключения, подойдут к разным типам обогревательных приборов, смонтированных на стенах и потолке.

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;

Соединить один обогреватель с регулятором можно с помощью проводов

Подключение двух обогревателей требует выполнения разводки от термостата

При соединении нескольких устройств разрабатывают индивидуальную схему

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Рекомендации по правильной установке

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

  • в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
  • монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
  • потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
  • рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

Механические терморегуляторы просты и надёжны

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

  • схема подключения не требует специальных умений и навыков, доступна даже новичку;
  • простая конструкция является залогом долговечности;
  • относительно низкая стоимость в сравнении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

  • вывод информации о настройках и происходящих процессах на экран дисплея;
  • необходимость электропитания;
  • кнопочные или сенсорные панели управления;
  • возможность программирования климатических показателей на день либо на всю неделю;
  • дистанционное управление через мобильное приложение;
  • подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке
Термостат же встраивается в сеть между обогревателем и автоматом.
Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы
К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода

При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей

Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой

Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Разновидности и характеристики терморегуляторов=»30″>

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

  • Механические.
  • Электронные.

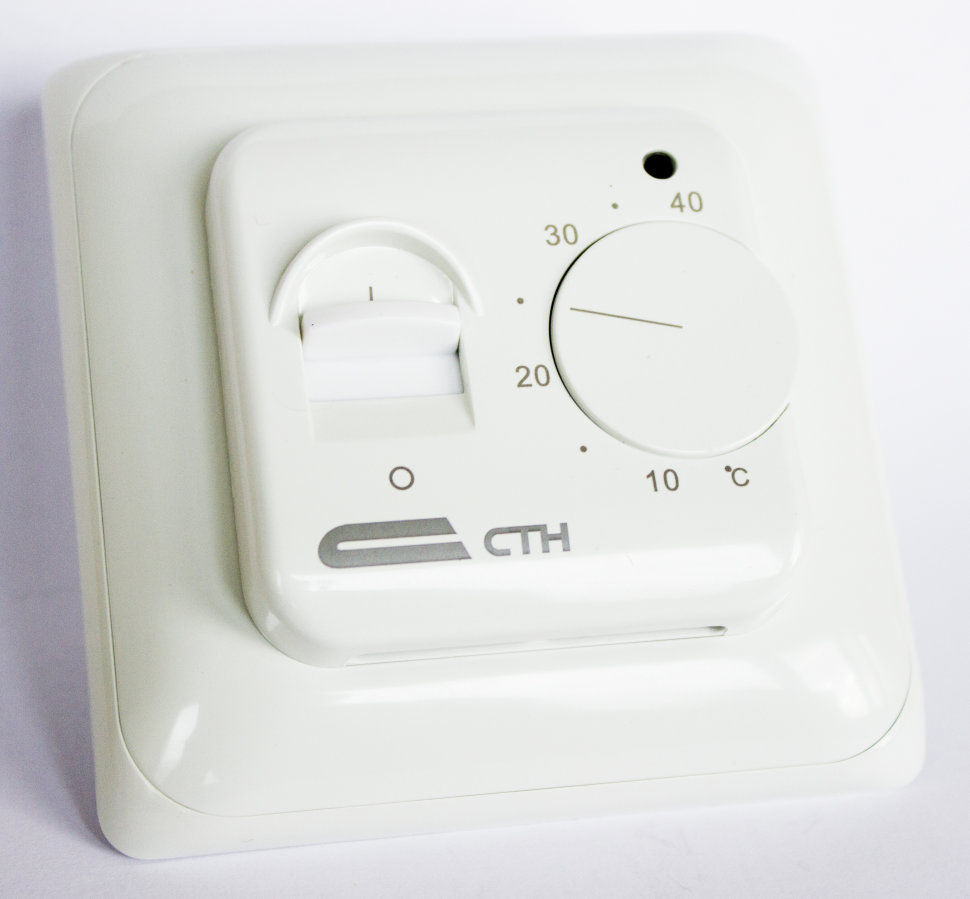

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Как подключить регулятор температуры

Подготовительные работы

ИК нагревательный прибор устанавливается на поверхность (пол, потолок, стена) в соответствии с его целевым назначением: напольный, настенный или потолочный прибор. В зависимости от исполнения конструкцией может быть предусмотрен такой элемент, как терморегулятор. Его основная задача – контроль уровня температуры в помещении, где функционирует ИК-устройство.

Но не каждая модель оснащена термостатом, соответственно, порой помимо установки непосредственно самого аппарата нужно разобраться в вопросе, как подключить автономный терморегулятор к инфракрасному обогревателю.

При этом разбирается ряд вопросов:

Термостат монтируется на уровне 1,5 м. Это необходимо для удобства эксплуатации. При подключении пленочных декоративных ИК-нагревателей используется беспроводной терморегулятор

Важно избегать участков, подверженных сквозняку. В противном случае устройство не будет работать эффективно.
Подбирается участок для установки обогревателя: недалеко от двери или окна

Если помещение довольно большое, то рекомендуется устанавливать два маломощных вместо одного мощного агрегата. Но в этом случае нужно рассчитать суммарную мощность, если планируется подключение к терморегулятору.

Для работы понадобятся инструменты: дрель, шуруповерт, линейка, отвертки, плоскогубцы и прочее. В зависимости от того, как и чем укомплектован нагреватель, может потребоваться жесткий кронштейн для установки, который обычно приходится докупать. Но можно произвести монтаж и без такого элемента, опять же, все зависит от комплектации. Еще понадобятся провода, длина которых определяется местом установки и удаленностью от источника питания.

Работы при подключении

Установка инфракрасного потолочного обогревателя в помещении, где установлены подвесные или деревянные потолки, выполняется довольно быстро ввиду простоты манипуляций: в отделочный материал ввинчиваются крючки, на которые как раз и подвешивается нагреватель. Если в комнате потолок бетонный, то в этом случае понадобится перфоратор. Это самый простой способ подключения.

Смотрим видео, монтажные работы потолочного обогревателя;

Но подавляющее большинство пользователей предпочитают более экономичное решение – с использованием термостата. В данном случае монтаж выполняется в нескольких вариантах в зависимости от комплекта техники:

  1. Подключается пара терморегулятор-нагреватель. В этом случае от автоматического выключателя (далее – просто автомат) подводятся два провода: «ноль» и «фаза». Монтаж выполняется в соответствии с маркировкой устройств. Далее, терморегулятор соединяется с нагревательным оборудованием также с учетом маркировки. Предварительно необходимо открыть гнездо для подключения. Обычно оно скрыто в корпусе под съемной крышкой, удерживаемой крепежом.
  2. Установка и подключение инфракрасного разнотипного обогревателя в количестве более двух штук на одно помещение выполняется посредством параллельного соединения. В остальном действия при монтаже будут идентичны: с автомата подводятся провода к термостату, от которого уже ведется подключение нагревательных приборов.
  3. Более сложный вариант: монтаж посредством подключения магнитного пускателя. Такое решение предпочтительно в случае, когда планируется соединение нагревателя промышленного назначения.

Установка терморегулятора: пошаговая инструкция

Хотя обычно установка терморегулятора не вызывает каких-либо сложностей, стоит знать, как осуществить ее правильно, чтобы температура определялась верно.

В первую очередь нужно подобрать место для установки этого прибора

Это важно и для удобства пользования, и для правильно его работы. Нужно учесть такие моменты:

  • располагать терморегулятор нужно рядом с розеткой;
  • планируете располагать прибор у двери? Нужно устанавливать его с левой стороны, если она открывается вправо, и наоборот;
  • нельзя устанавливать терморегулятор у окна – это может повлиять на правильное отображение температуры;
  • оптимальной высотой размещения прибора на стене считается 1-1,5 м.

Важно учитывать рекомендации по установке терморегулятора, чтобы он правильно работал и отображал реальную температуру пола

Далее рассмотрим пошаговую инструкцию по установке терморегулятора на примере модели Devireg 535.

Самостоятельно подключить терморегулятор к теплому полу несложно, если следовать инструкции выше.

Изображение Последовательность действий
Шаг 1 В комплект, помимо самого терморегулятора и инструкции к нему, входит датчик температуры теплого пола.
Шаг 2 Чтобы подключить теплый пол к терморегулятору, стоит воспользоваться стандартной монтажной схемой. Она всегда остается на виду потому, что производители обычно изображают схему подключения на задней стороне терморегулятора или рядом с клеммами.
Шаг 3 Перед подключением терморегулятора был подключен теплый пол. Концы нагревательного кабеля были предварительно выведены в подрозетник, а, кроме него, туда подведены трехжильный питающий кабель и гофрированная трубка.
Шаг 4 Очень важный этап – отключение электричества в месте установки. Если вы не уверены, что обесточили место подключения, проверьте наличие напряжения индикаторной отверткой.
Шаг 5 Теперь можно приступать к монтажу терморегулятора. В первую очередь устанавливается выносной датчик температуры теплого пола. Для этого в подрозетнике нужно отрезать гофрированную трубку – второй ее конец располагается возле нагревательных матов.
Шаг 6 Датчик температуры располагается в «гофре», как показано на изображении, и проталкивается до упора. Нужно убедиться, что он попал в нужное место.
Шаг 7 Далее нужно отрезать и снять изоляцию с проводов, которые идут от нагревательного кабеля. Достаточно 6-8 см.
Шаг 8 Для большего удобства можно скрутить жилы экрана. Затем, используя клеммник, экраны нагревательного кабеля нужно соединить с желто-зеленым проводом – это защитный нуль питающего кабеля. Затем соединение «прячется» в подрозетник – оно будет находиться позади терморегулятора.
Шаг 9 Можно приступать к подготовке терморегулятора. Для этого прямую отвертку помещают в паз в нижней части передней панели, а затем надавить. Фиксатор щелкнет, передняя панель немного «вылезет» вперед, и вы сможете разобрать устройство.
Шаг 10 Можно переходить к подключению проводов к терморегулятору. Для этого нужно снять изоляцию с концов проводов, а затем зажать в нужных клеммах, следуя схеме установки.
Шаг 11 Провода нужно аккуратно подогнуть за терморегулятор, чтобы его получилось без труда установить в подрозетник.
Шаг 12 Фиксируем механизм терморегулятора, проверяя, ровно ли он расположен.
Шаг 13 Установка рамки.
Шаг 14 Установки лицевой панели. Нужно вставить ее на посадочное место и аккуратно надавить до щелчка.
Шаг 15 Можно включить электричество и проверить, как работает терморегулятор. Если экран загорелся, начала определяться температура, значит, вы все сделали правильно. Установка завершена.
