Как выполнить ввод электричества в дом от столба

Содержание

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

  1. Обеспечивать нужный уровень электро- и пожаробезопасности.
  2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
  3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

  • В (Вр) — поливинилхлорид;
  • П (Пс) — полиэтилен;
  • С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводки Жилы Суммарная мощность, кВт2,0 Площадь сечения, мм²
Открытая Из меди 3,3 0,75
3,7 1,0
5,0 1,5
5,7 2,0
6,6 2,5
9,0 4,0
Из алюминия 4,6 2,0
7,0 4,0
8,5 6,0
13,0 10,0
Закрытая Медные 3,0 1,0
4,1 2,0
5,9 4,0
7,4 6,0
11,0 10,0
Алюминиевые 3,0 2,0
4,6 4,0
5,7 6,0
8,3 10,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

  • 2,3 кВт;
  • 0,6 кВт;
  • 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

  • небольшой вес;
  • легкость монтажа;
  • меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

  • улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
  • большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы

И для наружных сетей правила имеют свои нюансы.

Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.

Для защиты от механических повреждений следует использовать не металлические изделия

  • Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
  • А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.

Проводка по кирпичному фасаду дома

  • При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
  • Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
  • Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

  • А – алюминиевые провода;
  • В – термостойкая ПВХ изоляция на жилах;
  • Б – наличие защиты, две стальные ленты;
  • Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
  • Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям.  статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Это интересно: Провод ПВ-1 — основные характеристики, маркировка

Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.


Видео описание

Как производится прокладка вводного кабеля по воздушным линиям, показано в видео:

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).


Провод проложен по воздушным линиямИсточник samelectrik.ru

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.


В первую очередь провод подводят к счётчику электроэнергииИсточник i.ytimg.com

Коротко о главном

Кабель для прокладки в земле на 15 кВт мощности сети нужно брать с защитой или прокладывать его в трубе. Сечение такого провода должно составлять от 10 мм².

Кабели бывают для воздушного и подземного размещения.

Проводить кабель через стену нужно в металлической трубе под небольшим наклоном.

Сечение кабеля напрямую зависит от способа его ввода, а также материала из которого он изготовлен.

Для сети в 15 кВт с напряжением в 380 В требуется устанавливать дополнительный трёхполосный автомат.


Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

  1. Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
  2. Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
  3. Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Обратите внимание! Номинал автомата должен на одно значение превышать значение вводного щитка

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор

Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима

Ролики имеют некоторые различия.

  • механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
  • механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

  1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.

  2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

  1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.

  2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
  3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Как влияет местоположения дачи на проводку?

Каждому известно, что дачи находятся за городом. Все линии электропередач в этих местах являются очень старыми и рассчитаны на небольшие уровни мощности. Данный факт вполне понятен, поскольку 30 и более лет назад количество используемых электроприборов было меньшим. Сегодня же мы используем не только большее количество электроприборов, но и более мощные приборы.

В результате возрастает нагрузка на эти ЛЭП. Следствием этого является падение напряжения и наличие большого количества перебоев. Проблему с перегрузкой ЛЭП обостряют и новые дачные дома, которых раньше не было, и которые не учитывались при прокладке ЛЭП.

Подключение частного дома к электроопоре

Итак, проводка, а также вся электросеть дачного дома должна справляться с перебоями, а также отключать подачу тока на случай выхода напряжения за очень высокий или низкий уровень. Защита от этих явлений осуществляется с помощью монтажа надежных и качественных автоматических выключателей.

Составление схемы электропроводки

Чертеж создают на основе плана жилого здания. Существуют установочные, функциональные и структурные схемы. Они должны содержать все компоненты электрической сети.

Электрическая

Этот документ определяет количество компонентов проводки и типы связей между ними. Электрическая схема дает детальное описание характера работы сети и подключаемых к ней приборов.

Структурная и функциональная

Первый вид схем отражает основные части сети, их назначения и способы соединения. Функциональный вариант используется для разъяснения процессов, протекающих в группах электропроводки.

Монтажная

Такие схема используется для разметки мест установки приборов. Она помогает рассчитать количество расходных материалов и проводов.

Врезка в магистраль

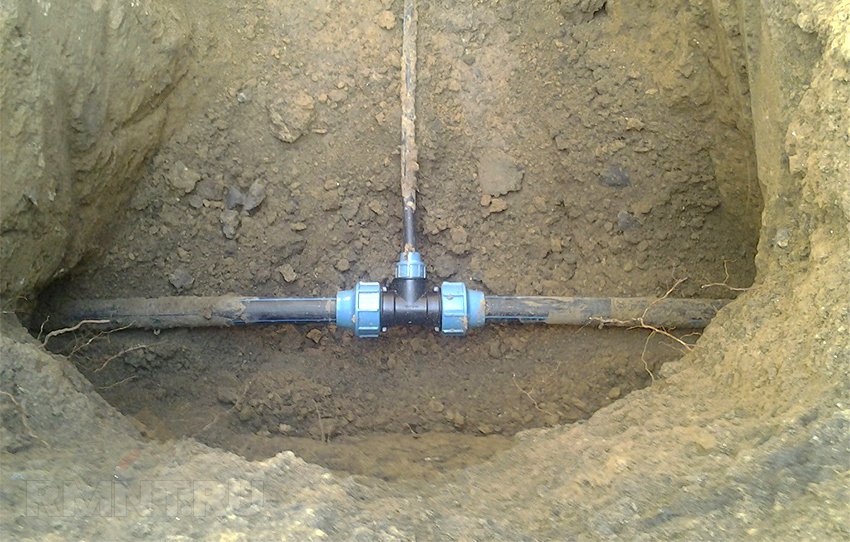

Способ ответвления магистральной трубы зависит от её материала. Для ПНД и пластиковых труб врезка осуществляется установкой фитинга-тройника с боковым ответвлением на 25–32 мм

Очень важно, чтобы в этом узле было как можно меньше резьбовых соединений, поэтому переходники-бочонки не приветствуются.

Металлические и чугунные трубы разветвляются с помощью накладных хомутов для врезки. Часть хомута с отводом упаковывается на пасту-герметик, наиболее надёжным себя проявит мастика для посадки автомобильных стёкол. Область соприкасания хомута с трубой нужно очистить от грязи и ржавчины, обеспечить герметику хорошую адгезию.

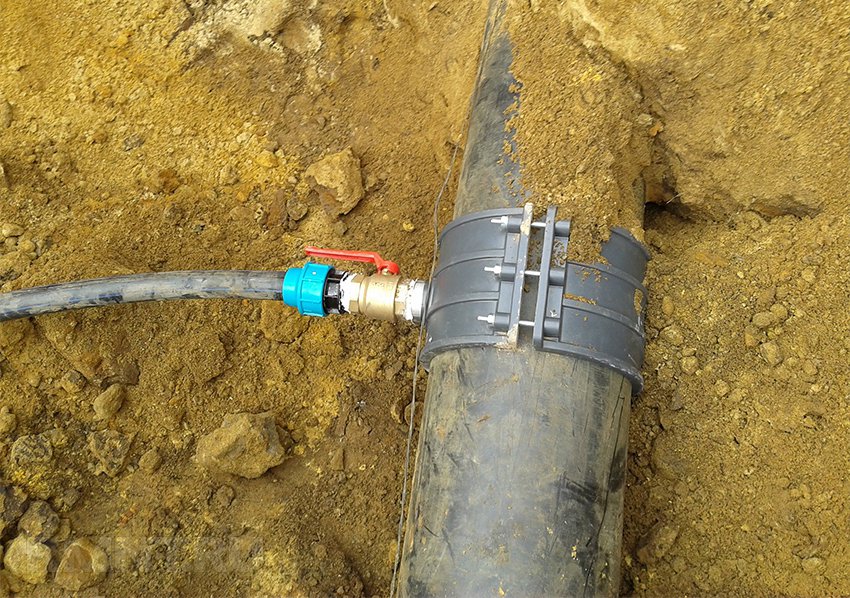

Накладной хомут — хороший способ врезаться в магистраль из любого материала, находящуюся под давлением. К отводу хомута сразу пакуется шаровый кран, затем сверлится отверстие. Дрель можно защитить от воды обрезной верхней частью бутылки.

Точно такой же способ может использоваться для стальных труб, на которые предварительно приваривается резьбовой торец

Важно успеть проткнуть трубу сверлом на вылет, быстро выдернуть его и закрыть кран. Поэтому дрель должна быть мощная, а сверлить нужно на больших оборотах и с сильной подачей

Достаточный диаметр отверстия — 14–18 мм, в зависимости от прохода трубы.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

Натяжитель бандажной ленты

  1. Устанавливают опоры.
  2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
  3. При помощи оборудования разматывают и подвешивают трос-лидер.
  4. Протягивают СИП на опоры и натягивают.
  5. Крепят кабель на опорах.
  6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП —кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Подготовка

Схема правильного ввода электричества начинается с выбора конкретного типа подвода электрокабеля в дом. Существует только два типа: подземный и воздушный способы. У каждого из этих вариантов есть свои преимущества и недостатки.

Воздушный ввод кабеля

Стоит отметить, что воздушный ввод кабеля отлично подойдет тогда, если нет лишних средств и времени на установку электросети. Однако нужно понимать, что далеко не каждый дом соответствует всем требованиям, которые представлены к воздушному типу ввода электрокабеля.

  • Самым главным требованием является высота, на которой должно происходить подключение дома к электросети. Высота, согласно правовому регламенту должна быть не менее 3 м, некоторые частные дома этому требованию не соответствуют.
  • Можно применить небольшую хитрость, монтируется надежный столб, он прикрепляется к внешней стене постройки, где будет удобнее подводить кабель от столба ЛЭП.
  • Далее, к этому столбу монтируется щиток распределения, на который и подключается электрокабель. Таким образом, если высота здания не соответствует нормативам, можно использовать высокий столб, включив его в конструкцию постройки, обойдя ограничения.
  • Значительно проще, если дом имеет нужную высоту, тогда на одной из внешних стен дома устанавливается щиток распределения, в которую подключается кабель, идущий от ЛЭП.

При прямом вводе электрокабеля от столба, расстояние от него до здания не должно быть больше 10 метров. В том случае, если столб находится дальше, необходимо использовать подпорку, которая устанавливается между постройкой и основным столбом, таким образом можно протянуть кабель до нужного участка.

Такой способ введения электрокабеля в дом имеет свои ограничения. В первую очередь подвешенные провода мешают габаритному транспорту, ограничивают подъезд к дому крупной техники, именно поэтому нужно соблюдать требование высоты. Желательно размещать кабель на высоте от 3 метров, чтобы к дому могла свободно подъехать крупная техника.

Также из-за того, что кабели открыты, они подвержены воздействию погодных и физических воздействий, что создает риск их повреждения.

Подземный ввод кабеля

Ввод электричества в деревянный дом можно сделать посредством подземной траншеи. Этот способ более трудозатратный, требует дополнительных средств, однако он более безопасный.

Подготовка к подведению кабеля таким образом начинается с выбора типа кабеля. Рекомендуется использовать усиленный или бронированный, вне зависимости от мощности. Это обусловлено тем, что под землей на него будут воздействовать влага и прочие факторы, которые могут способствовать возникновению коррозии и повреждению кабеля.

  • Углубление должно быть 70 см тогда, если используется слой дополнительной защиты в виде красного кирпича или плиты из бетона. Первоначально на дно выкладывается слой из песка, после чего выкладывается защитный слой.
  • Если нет необходимости создавать дополнительную защиту, углубление для кабеля должно быть быть 100 см. Ввод кабеля осуществляется посредством металлический трубки, которая возвышается не менее, чем на 2 м над поверхностью земли.
  • Эта трубка должна плотно прилегать к столбу ЛЭП, ответвление кабеля от него уходит в трубу, через которую он проходит и по траншее. Далее, также с трубой, отвод проводится в постройку, к щиту распределения. Тут есть 2 способа: провести снаружи или внутри здания.
