Устройство СИП

Подходящие к дому ответвления от СИП провода состоят из нескольких алюминиевых проводников, защищённых прочной изоляцией из сшитого полиэтилена (смотрите рисунок ниже).

По трём рабочим жилам в строение подаются фазы A, B и C кабеля, а к четвёртой – подключается нулевой защитный проводник. Иногда ответвление к строению от воздушной линии организуется самонесущим проводом, в котором отсутствует нулевая жила.

Дополнительная информация. Отдельные виды СИП выпускаются в виде проводников, лишённых защитной изоляции.

В ответвлениях, предполагающих соединение СИП с медным кабелем, могут применяться провода с жилами сечением порядка 16-ти миллиметров квадратных (использование меньшего показателя запрещено требованиями ПУЭ). Однако этот размер очень неудобен для сочленения с тонкими жилами ВВГ, поэтому такое соединение нуждается в специальном переходнике.

Кроме того, для формирования ответвления к частному дому может применяться провод марки СИП-2, имеющий несущую нулевую жилу. При его обустройстве, в соответствии с нормативами, максимальный пролет между двумя креплениями не должен превышать 25-ти метров.

Дополнительная информация. Если расстояние от строения до ответвления от линии электропередач составляет более 25-ти метров, для того чтобы соединить провод с домом потребуется установить ещё одну (промежуточную) опору.

На ней обустраиваются соединения проводов СИП между собой с дальнейшим оформлением прямого ответвления от магистральной линии к обслуживаемому дому. На стене это подключение фиксируется посредством особого кронштейна, оснащённого анкерным зажимом.

Для несущего провода СИП-2 такой зажим может выполняться в виде отдельной зажимной плашки (смотрите рисунок «а» ниже), а для СИП-4 используются специальные приспособления с одновременным захватом всех жил (рисунок «б»).

Обратите внимание! Такой способ крепления обеспечивает равномерное распределение натяжения между проводами. Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов

Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции

Прокладываемые в доме жилы медного кабеля ВВГ соединяются с проводами СИП посредством прокалывающих зажимов. Такие проколы гарантируют надёжное электрическое соединение, исключающее необходимость в удалении изоляции.

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.

СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

Ошибка №14 Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Читать также: Цветки ромашки аптечной инструкция по применению

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

  • красный, коричневый или черный – фазный провод;
  • остальные цвета (предпочтительно синий) – нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

  • красный (коричневый) – 1 фаза;
  • черный – 2 фаза;
  • серый (белый) – 3 фаза;
  • синий (голубой) – рабочий ноль (нейтраль)
  • желто-зеленый – заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза – белый, красный и черный, ноль – синий, а земля – желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распредкоробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Нормативные требования к установке столбов для электричества

Нормативы к дополнительным электрическим столбам ЛЭП регламентированы на законодательном уровне. Требования выглядит следующим образом:

  • расстояние между незащищенными проводами до балконов или окон – не менее 1,5 м;
  • промежутки между проводниками линий не менее 10 см для пролетов меньше 6 м, 15 см – для пролетов больше 6 м;
  • высота места подключения линий электропередач к жилому дому – от 2,75 м;
  • высота прохождения проводов 3,5 м над землей и 6 м над проезжей частью соответственно;
  • столб для электричества должен быть изготовлен из огнезащитных материалов;
  • материалы, которые используются для изготовления изоляторов – фарфор или стекло.

Перед тем как установить столб следует разобраться в классификации. Существует четыре типа:

  1. Анкерный. Используется в местах с наивысшей точкой нагрузки, так как предназначен для креплений линий.
  2. Промежуточный. Такие столбы располагаются между анкерными. На них подвешиваются провода в промежутках между креплениями.
  3. Угловой. Используется в местах поворотов линий. В зависимости от размера поворота может использоваться как промежуточная, так и анкерная конструкция.
  4. Концевой. Располагается в точках окончания линии.

Помимо стандартных видов столбов, существуют специализированные. Это обобщенное название столбов нестандартной конфигурации. Они применяются в местах пересечений линий электропередач с железными дорогами, автомобильными магистралями, строениями и сооружениями. Подобные конструкции не используются на дачных участках.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.


Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.


Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.


Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Соединение СИП со щитком

Еще один вариант крепления – это подсоединение СИП напрямую со щитком. При этом щиток должен находиться на фасаде. Главное, чтобы габариты распредщитка позволяли поместить внутрь толстые провода. Для соединения используются алюмомедные наконечники, которые надеваются на конец СИП, запрессовываются. Перед этим лучше вставить в медную часть провод такого же сечения и уже затем делать прессовку.

Внимание! Необходимо выбирать щитки, имеющие высокую степень защиты от влаги, не менее IP65. Можно использовать вариант с вводом к выключателю нагрузки, который подходит и для медных, и для алюминиевых проводов

Жила просто зачищается и вставляется в модуль выключателя. Для улучшения соединения дополнительно используется смазка суперконт, которая также убирает возможный перегрев. Это связано с тем, что в составе смазки присутствует медь

Можно использовать вариант с вводом к выключателю нагрузки, который подходит и для медных, и для алюминиевых проводов. Жила просто зачищается и вставляется в модуль выключателя. Для улучшения соединения дополнительно используется смазка суперконт, которая также убирает возможный перегрев. Это связано с тем, что в составе смазки присутствует медь.

Для кабеля еще используют переходные контактные клеммы, которые обеспечат оптимальный переход между алюминием и медью и изолируют место контакта.

По ГОСТу для соединения следует использовать штифтовые наконечники, состоящие из алюминия или сплава алюминия и меди. СИП провода спрессовываются этими наконечниками. Само подключение возможно только на модульном автоматическом выключателе в литом корпусе.

Использование нестандартных материалов для крепления и установки любого электроснабжающего оборудования значительно повышает безопасность его эксплуатации. Поэтому вся арматура должна быть заводского производства.

Общие сведения

Если сравнивать устаревшие элетрокабели, в которых не было никакой изоляции, и СИП, то бесспорно вторые более надежные и отличаются большим количеством преимуществ.

Раньше при производстве электрокабеля изоляция вообще не предусматривалась, так как в те года не было таких материалов, которые были способны долгое время выдерживать большие нагрузки находясь на улице. Что естественно выливалось в большие проблемы потому, что провода закрепляются на опорных изоляторах и должны выдерживать необходимое междужильное расстояние. Конструкция из-за этого получается громоздкой. А при большом ветре не редким явлением являются перехлестывания и обрывания проводов, что естественно приводит к замыканиям и, в лучшем случае, простым отсутствием электричества.

СИП полностью покрыты изоляционным полиэтиленовым материалом.

Преимущества самонесущих проводов:

  • Эксплуатация до сорока пяти лет;
  • покрыты надежной изоляцией;
  • стойкость к погодным условиям;
  • стабильная работа даже в условиях нахлестывания проводов;
  • работа при температурных условиях от минус шестидесяти до плюс пятидесяти градусов Цельсия.

Благодаря тому, что есть специальные односторонние прокалывающие зажимы, жилам не нужна защита, а с использованием шестигранной головки можно регулировать зажимы.

Необходимая арматура

Материалы, которые понадобятся для непосредственного подведения к стенам строения:

  • Зажимы для ответвления 220-380В (4 или 8 );
  • анкерная консольная опора для столба ЛЕП и стены строения;
  • гильза из металла для проведения сквозь стену;
  • анкерные зажимы;
  • металл- игофрорукав;
  • провода СИП.

Подключение к СИП

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним).
Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Потому что изоляция СИП в отдельных случаях при проколе зубчиками, имеет свойство лопаться.

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

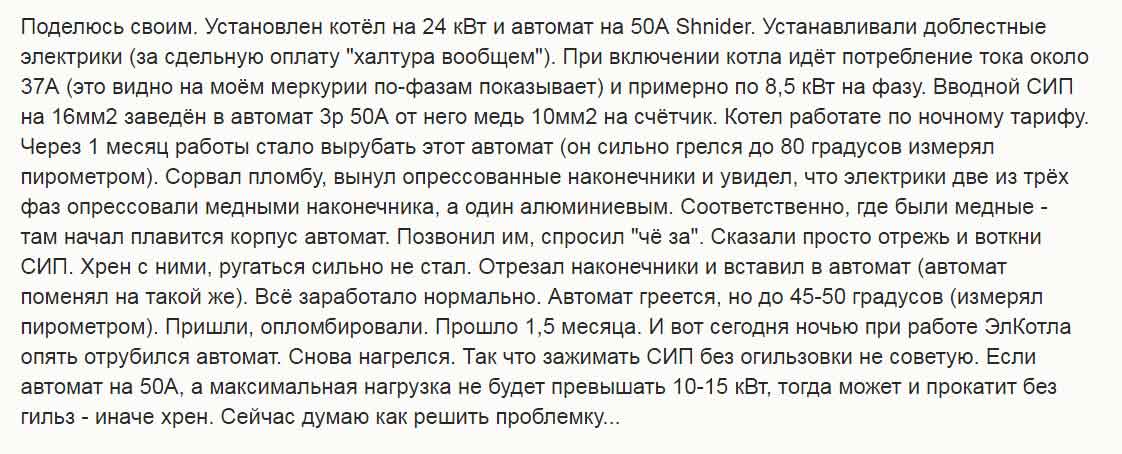

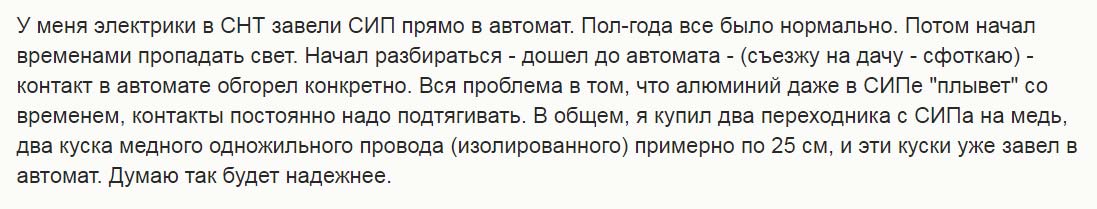

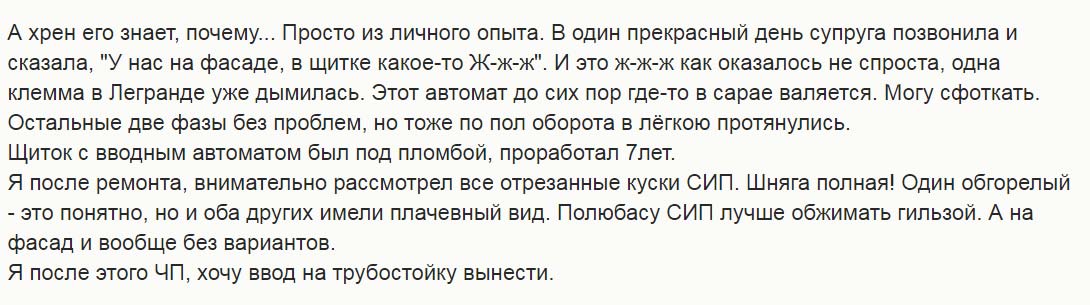

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия).

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Как соединить провода СИП между собой

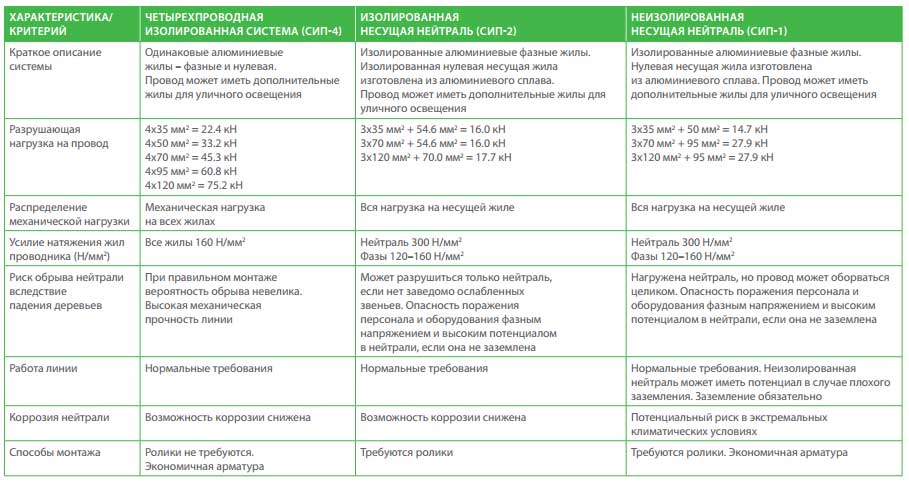

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников
. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Почему нельзя заводить СИП в дом

Для начала, официальная информация. Согласно ГОСТу 31946-2012, по которому производится весь провод СИП в нашей стране, “3.1 самонесущий изолированный провод: Многожильный провод для воздушных линий электропередачи (…)”.

Исключение, как я говорил, только для провода с литерой “н” – его можно прокладывать по стенам зданий с внешней стороны. Да и то – на определенном расстоянии от поверхности. Дополнительная буква “н” в маркировке указывает на пожаробезопасное исполнение СИП. Полиэтиленовая изоляция таких проводов является самозатухающей и не поддерживает горение. Все же такой провод заводить в дом тоже нельзя.

Особенностью изоляции СИП является то, что его изоляция рассчитана на эксплуатацию на открытом воздухе. Это значит, что она устойчива к воздействию солнечного света. Изоляция кабелей для внутридомовой проводки должна обладать очень низкой способностью к возгоранию, а стойкость к солнечному свету тут не важна.

Поскольку изоляция СИП выполнена из полиэтилена, который горит с образованием горящих расплавленных капель, поджигающих все вокруг, понятны ограничения по области применения СИП.

У некоторых читателей может возникнуть вопрос: почему это он должен обязательно загореться? Ведь специально поджигать его в доме никто не будет. Вот здесь вспомним начало статьи. Где говорилось о том, что возгорание может произойти в любой момент из-за неправильного подключения.

Основные жилы СИП изготовлены из алюминия или его сплавов. Как известно алюминий мягкий металл и контактное соединение имеет свойство ослабляться с течением времени. Если контакт вовремя не подтянуть, он будет нагреваться. При нагреве будет возрастать переходное сопротивление, которое будет приводить к еще большему нагреву и вызывать искрение контактов. Проблема нарастает лавинообразно: больше нагрев – хуже контакт – больше нагрев, и т.д. Алюминий “течёт” внутри клеммы, и её затяжка становится слабой.

Значит, может возникнуть такая ситуация, когда контакт ухудшится и нагреется настолько, что изоляция СИП начнет плавиться или загорится. Для примера приведу несколько фотографий. Трехфазный ввод в автоматический выключатель в электрощите:

Результат неправильного подключения СИП к клеммам автоматического выключателя. Досталось и счетчику.

Как видно на фотографии, из-за плохого контакта и вероятно немалой нагрузки провод грелся, что привело к оплавлению изоляции, которая стала стекать по корпусу.

Изоляция СИП от нагрева расплавились и потекла вниз

При возгорании такая изоляция, продолжая течь, возможно подожгла бы весь щит. На фото хорошо видно, что изоляция сильно оплавилась, и хозяин решил ее «починить» при помощи изоленты.

Провода СИП – от нагрева переплавилась изоляция

То есть, проблема возникла не внезапно, её пытались устранить.

При нагреве произошло КЗ и перегорело две жилы. Одна жила осталась цела (фаза на полюсе 2). А две жилы спаялись между собой и в месте спайки виден прогар изоляции (дырка). До короткого замыкания оставалось немного. Самое плохое в этой ситуации то, что при пожаре подачу электроэнергии отключить было бы проблематично.

Тот самый электрощит, в котором оперативно заменили вводной автомат:

Повторное подключение СИП и установка нового вводного автомата

Причем концы СИП снова подключены тем же способом. А значит – проблема может повториться. Плюс – нужно отметить, что номинал установленного вводного автомата ниже (был 63 – стал 40 А), а значит, максимальный ток СИП будет ниже. Но вопрос: надолго ли хватит? – остается актуальным.

Более того, помня о возможности возгорания СИП, его нельзя устанавливать на горючих поверхностях даже на улице. Вот фото, присланное читателем. Здесь “улица” – стена деревянного дачного домика:

СИП заведен на автомат на внешней стене деревянного дома

Отходящий кабель ещё не подключен. Я посоветовал читателю подложить под бокс металлическую или асбестовую подложку, и озаботиться качеством подключения СИП к клеммам автомата, о чем будет сказано ниже.

Как сделать ввод электричества в дом правильно?

Чтобы в вашем доме работали бытовые приборы, светили люстры и  светильники, необходимо, чтобы дом был подключен к электросети. Подключение дома в Лобне к электросети осуществляется посредством:

  •      провода СИП (воздушный ввод)
  •        кабеля (кабельный ввод).

Рассмотрим, как сделать ввод электричества в дом правильно?!

 Воздушный ввод

При монтаже воздушного ввода электричества в дом проводом СИП на опоре, расположенной на границе с участком, устанавливается щит учета, в котором размещается счетчик.

щит учета

Хотя это противоречит ПУЭ (п. 1.5.27). От счетчика с опоры до дома натягивается провод СИП4: двух- или четырехжильный, в  зависимости от того, какой ввод мы делаем (однофазный или трехфазный) с помощью специальных анкерных зажимов DN123  для провода СИП4.

Анкерный зажим dn123

Далее счетчик подключается к линии электропередачи посредством того же провода СИП4 и прокалывающих зажимов P645, которые предназначены для выполнения подключения ответвлений к магистральному проводу.

Прокалывающий зажим P645

Обычно провод натягивают только до стены, потом по стене прокладывают кабель ВВГ необходимого сечения, делают отверстие в стене, через которые пропускают кабель и заводят на клеммы вводного автомата в щите дома.

Кабель ВВГнг и провод СИП4 соединяют между собой с помощью тех же прокалывающих зажимов  P645. Очень часто можно встретить такую работу: провод СИП заводят в дом до клемм автомат в щите. С одной стороны, нет разрыва на вводе, что повышает надежность .

С другой стороны, нарушается правило(ПУЭ п. 7.4.36), поскольку в здание заводится провод, у которого жилы в одиночной изоляции.

Подключение ввода на опоре к щиту учета

Бывает, что людям не нравится вид на стене, где висят прокалывающие зажимы. Им можно посоветовать поступить следующим образом: установить на стене клеммную коробку и соединить в ней провод и кабель через клеммы.

Кабель ВВГнг обычно затягивают в гофру и крепят к стене посредством специальных клипс. Также можно проложить кабель в коробе. Отдельно хочу сказать о том, как завести кабель ВВГнг в дом. Как уже было сказано выше, для этого в стене делается отверстие.

После некоторые электрики просто засовывают провод в отверстие и на этом все. ЭТО НЕ ПРАВИЛЬНО!!!

Через стену кабель необходимо прокладывать в гофре. Если дом деревянный, то дополнительно необходимо установить в стене гильзу (отрезок металлической трубы). После этого все щели можно (и нужно) замазать или цементным раствором, или алебастром, или использовать монтажную пену.

Кабельный ввод

Для осуществления кабельного ввода электричества в дом от счетчика от опоры к дому прокладывают  кабель в траншее.

Подключение кабеля к счетчику на опоре

кабельный ввод

Для защиты кабеля на опоре используют трубу ПНД  или металлическую трубу подходящего диаметра.

Металлическая труба для защиты кабеля на опоре

Место выхода кабеля из трубы нужно закрыть от попадания воды и снега внутрь трубы. Для этого используют либо термоусадку, либо монтажную пену. Кабель можно использовать как алюминиевый, так и медный; желательно использовать бронированный кабель типа АВБбШв или ВБбШВ.

Кабель ВБбШв

На фото видно металлическую броню под защитной оболочкой.

 Если используется кабель без брони, то приходится применять защиту для кабеля на всем его протяжение в траншее. В качестве защиты можно брать асбестоцементные трубы или трубы ПНД для водопровода. Существует также специальная двухслойная гофрированная труба(электротехническая), правда, она в разы дороже вышеупомянутой трубы ПНД.

Так что выбор зависит от вашего кошелька.  Т. к. кабель заводится через фундамент, необходимо делать отверстия в фундаменте для кабеля. Лучше это осуществить на этапе возведения фундамента: до заливки фундамента установить трубы в нужных местах  для кабеля.

Если этот момент упущен, то потом придется долбить отверстия в фундаменте с помощью перфоратора, что нарушит целостность фундамента.

Кабельный ввод  является более затратным и трудоемким: кабель дороже провода СИП, необходимо копать траншею для кабеля, укладывать трубы для защиты кабеля.

 Кроме этого, требуется на концах кабеля устанавливать концевые муфты для защиты жил кабеля и предотвращения попадания воды внутрь оболочки кабеля.

Для монтажа концевых муфт требуются специальные термоусаживаемые трубки (ТУТ), баллончик с газом и горелка.

Концевая муфта

Но зато кабель не портит эстетичный вид дома и участка в отличие от провода СИП, который будет висеть над участком.

Хочется отметить такой  момент: некоторые одаренные личности вместо кабеля в земле прокладывают провод СИП. ЭТОГО ДЕЛАТЬ НЕЛЬЗЯ!!!  Ни в трубе, ни каким-либо еще способом! Для этого есть КАБЕЛИ!!! (ПУЭ  п. 2.1.48)

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.

Причем эти зажимы используйте для фазных проводников . Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Заключение

Для электрификации частного дома, дачи или другого небольшого объекта можно применять различные варианты подключения к магистральной линии. Ввод в строение по воздуху лучше всего делать с использованием СИП, тем более что создание ответвления от магистрали, переход на медный кабель и подключение к щитку самонесущего провода может выполнить человек, обладающий начальными знаниями в области электротехники. Но, конечно, лучше пригласить специалиста, особенно для создания ответвления на несущем столбе магистральной линии. Не экспериментируете, если вы не уверены в собственных силах! Это все, что мы хотели рассказать о соединении кабелей СИП с медными проводниками, а также между собой.
