Особенности и виды
Самонесущими изолированными проводами называются скрученные фазные жилы. Для изготовления изоляции используется особый полиэтилен, обладающий низкой плотностью. Этот материал устойчив к воздействию ультрафиолета и перепадам температур. Для изготовления заземляющей (нулевой) жилы используется стальной сердечник, который покрывают алюминиевой обкруткой. Производители выпускают несколько видов СИП кабеля. Отличаются изделия по следующим параметрам: 1. Конструктивным особенностям. 2. Материалу изготовления. Все данные характеристики кабеля СИП указываются в маркировке, которая учитывается при выборе кабеля для решения конкретной задачи.
https://youtube.com/watch?v=GkxpJM8j09c
https://youtube.com/watch?v=X0s1SbHPMQI
Все отличия СИП. Полный справочник
le class=»post-holder single-post»>
СИП — (Самонесущий изолированный провод) — скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»
СИП подразделяется на 4 исполнения:
СИП-1Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»СИП-2Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской ФедерацииГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»СИП-3Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка производится в соответствии с (7 издание, раздел 2 гл.2.5)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»Конструкция кабеля СИП-3:Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава , вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена .
СИП-4Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия»
Образование наледи на проводах
Налипание мокрого снега и образование наледи на проводах является вполне типичной ситуацией в условиях суровой зимы. Возникает вопрос, какие сип провода лучше справляются с этой проблемой? Вообще стоит отдать должное всем самонесущим проводам, однако марка СИП-4 застрахована от этого явления по максимуму.
Когда подобное ЧП все же происходит, в течение достаточно короткого промежутка времени осуществляется так называемое автоматическое сбрасывание образовавшихся наслоений. Подобный эффект становится возможным благодаря нарушению баланса при дополнительных нагрузках от снега и льда.
СИП является относительно новым поколением проводов для ведения воздушных линий электропередачи с большой эффективностью работы. Одно из главных преимуществ данного вида проводов состоит в легкости монтажных работ и дальнейшей эксплуатации.

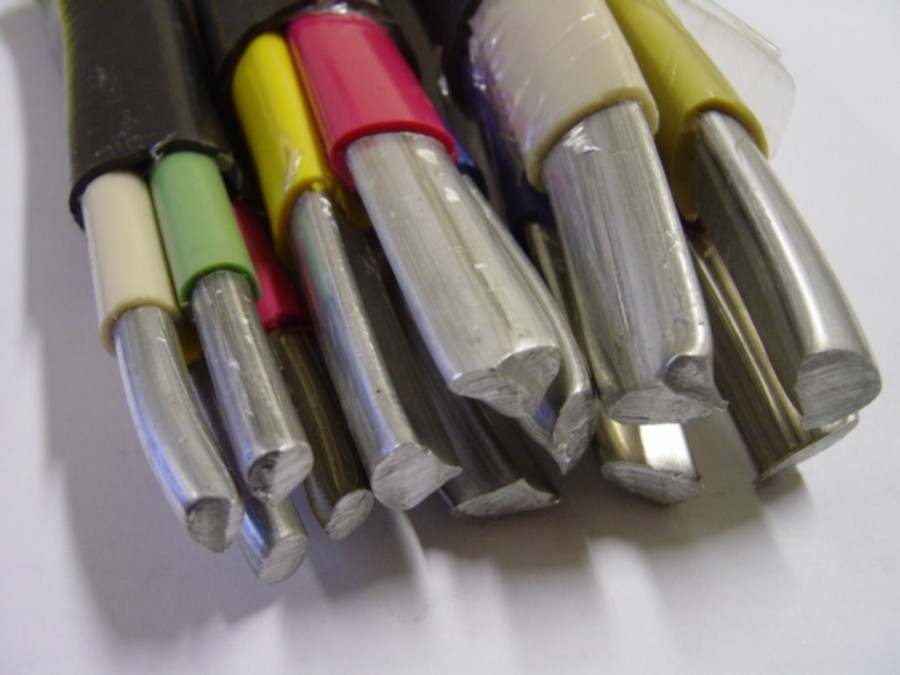

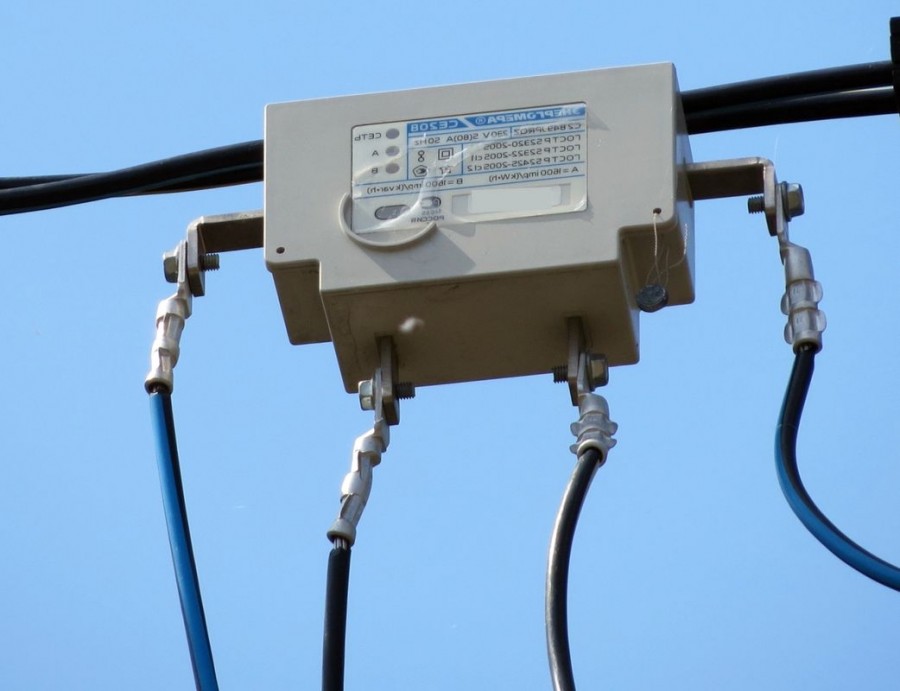

Но стоит помнить, что любая манипуляция, связанная с подключением проводки к сети, должна производиться только опытным электриком.

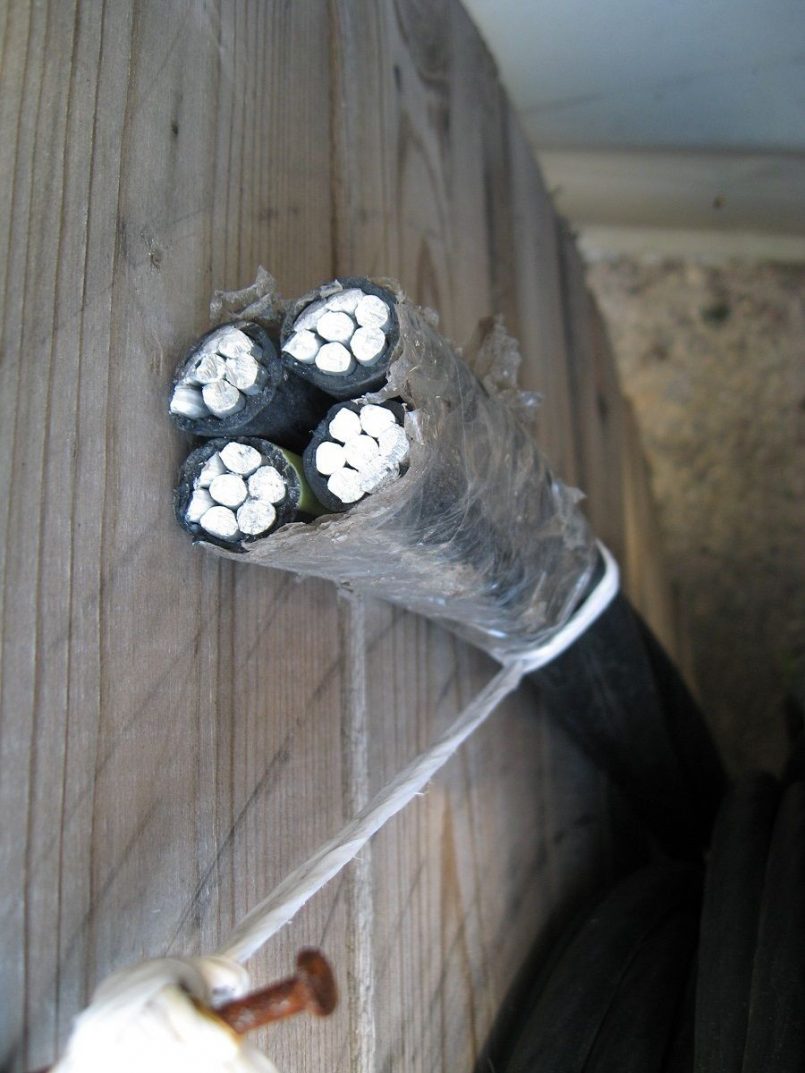

Конструкция кабеля СИП
Данный провод состоит из скрученных жил, изготовленных из алюминия. Кабель покрыт полиэтиленом высокой прочности, на который не действуют солнечные лучи (он не подвержен коррозии от воздействия на него ультрафиолета). Внешний контур изоляции черный. Провод является стандартным, с точки зрения энергоснабжения (у него есть фаза и ноль, чтобы обеспечивать подачу тока к электрическим механизмам). Фазой является стальной сердечник, вокруг которого монтируются проволоки из алюминия.
Кабель, на который подается напряжение (фазный), может изготавливаться и из алюминия. У провода марки СИП-3 он состоит из алюминиевого и стального сердечника. Форма у фазного кабеля всегда круглая, а количество проводов, которые обматываются вокруг него, регламентируется техническими условиями изготовления каждого конкретного изделия и зависит от напряжения, которое будет по нему передаваться. Показатели электрического сопротивления должны соответствовать требованиям, установленным в государственных стандартах.
В кабелях марки СИП 1, 2 или 3 имеется несущая жила. Ее производят из сложного сплава, основой которого является алюминий. Такой элемент отсутствует в проводах, начиная с маркировки СИП 3 и выше.
При производстве самонесущих кабелей происходит закручивание фазного провода вокруг жилы, на которую напряжение подаваться не будет. Направление вращения такое же, как движется стрелка механических часов.
В зависимости от марки силовых кабелей, выбирается материал для изоляции. В случае с СИП 2, 3 или 5 это специальный сшитый полиэтилен, который обладает повышенной прочностью и может выдерживать высокое напряжение, предотвращая различные травмы и повреждения имущества. Для шнуров СИП 1 и 4 применяется термопластичный полиэтилен с высоким уровнем плотности. Такой материал, помимо высоких изоляционных качеств, обладает устойчивостью к воздействию различных агрессивных сред, что позволяет использовать его при необходимость проложить кабель в суровых погодных условиях (низкие температуры, высокая влажность и так далее).
Устройство кабеля СИП
Выбираем лучший СИП
Чтобы понять, какой сип провод лучше, достаточно при покупке обратить внимание на следующие моменты:
- Заранее просчитываем токовую нагрузку, которая будет поступать на провод.
- Выбираем из таблицы кабель с наиболее подходящим диаметром сечения.
- Не забываем округлять значение до большего.
- Запоминаем, что варианты СИП-2 и СИП-3 дороже, но качественнее и долговечнее.
В остальном важно руководствоваться стандартной схемой выбора электромонтажного оборудования: проверить целость поверхности по всей длине, расшифровать маркировку, изучить сопроводительные сертификаты и сравнить цены у различных производителей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| СИП-1СИП-1АСИП-4 | СИП-2СИП-2АСИП-5 | СИП-3 | |
| Номинальное переменное напряжение частоты 50 Гц, кВ | 1,0 | 1,0 | 20,0 |
| Рабочая температура жилы, не более °С | 70 | 90 | 90 |
| Температура жилы в режиме перегрузки в течение 8 часов, не более °С | +80 | +130 | +130 |
| Температура короткого замыкания в течение 5 секунд, не более °С | +135 | +250 | +250 |
| Температура окружающей среды, мин./макс., °С | минус 50 / плюс 50 | ||
| Монтаж при температуре, не ниже °С | минус 20 | ||
| Срок службы, год | 25 | ||
| Гарантийный срок эксплуатации, год | 3 |
Сопротивление токопроводящих жил, не более, Ом/км:
| сечение, кв.мм | фазные | несущие |
| 16 | 1,91 | — |
| 25 | 1,20 | 1,38 |
| 35 | 0,868 | 0,986 |
| 50 | 0,641 | 0,720 |
| 54,6 | — | 0,630 |
| 70 | 0,443 | 0,493 |
| 95 | 0,320 | 0,363 |
| 120 | 0,253 | 0,288 |
| 150 | — | 0,236 |
Прочность при растяжении несущих жил, не менее, кН:
| сечение, кв.мм | несущие |
| 25 | 7,4 |
| 35 | 10,3 |
| 50 | 14,2 |
| 54,6 | 16,6 |
| 70 | 20,6 |
| 95 | 27,9 |
| 120 | 35,2 |
| 150 | 43,4 |
СИП-1, СИП-1А
| Количество и сечение жил, шт. х кв. мм | Расчетная масса, кг/км | Диаметр, мм | Допустимая токовая нагрузка, А | Односенкундный ток короткого замыкания, кА | |||
| СИП-1 | СИП-1А | ||||||
| с несущей жилой из алюминиевого сплава | с алюминиевой несущей жилой, упрочненной стальной проволокой | с несущей жилой из алюминиевого сплава | с алюминиевой несущей жилой, упрочненной стальной проволокой | ||||
| 1х16 + 1х25 | 137,4 | 158,7 | 171,8 | 193,1 | 15,0 | 75 | 1,0 |
| 3х16 + 1х25 | 273,2 | 294,5 | 307,7 | 328,9 | 22,0 | 70 | 1,0 |
| 4х16 + 1х25 | 341,1 | 362,5 | 375,6 | 396,9 | 22,0 | 70 | 1,0 |
| 3х25 + 1х35 | 400,8 | 434,2 | 446,5 | 479,8 | 26,0 | 95 | 1,6 |
| 4х25 + 1х35 | 502,1 | 535,4 | 547,7 | 581,0 | 26,0 | 95 | 1,6 |
| 3х35 + 1х50 | 557,0 | 600,1 | 609,2 | 652,3 | 30,0 | 115 | 2,3 |
| 3х50 + 1х50 | 697,4 | 740,6 | 749,6 | 792,7 | 33 | 140 | 3,2 |
| 3х50 + 1х70 | 753,0 | 815,7 | 822,3 | 885,0 | 35,0 | 140 | 3,2 |
| 3х70 + 1х70 | 966,2 | 1028,9 | 1035,6 | 1098,2 | 38 | 180 | 4,5 |
| 3х70 + 1х95 | 1035,7 | 1122,5 | 1125,5 | 1212,2 | 41,0 | 180 | 4,5 |
| 3х95 + 1х70 | 1229,0 | 1291,7 | 1298,4 | 1361,0 | 43 | 220 | 6 |
| 3х95 + 1х95 | 1298,5 | 1385,3 | 1388,3 | 1475,1 | 44 | 220 | 6 |
| 3х120 + 1х95 | 1528,6 | 1615,4 | 1618,5 | 1705,2 | 47 | 250 | 6 |
СИП-2, СИП-2А
| Количество и сечение жил, шт. х кв. мм | Расчетная масса, кг/км | Диаметр, мм | Допустимая токовая нагрузка, А | Односенкундный ток короткого замыкания, кА | |||
| СИП-2 | СИП-2А | ||||||
| с несущей жилой из алюминиевого сплава | с алюминиевой несущей жилой, упрочненной стальной проволокой | с несущей жилой из алюминиевого сплава | с алюминиевой несущей жилой, упрочненной стальной проволокой | ||||
| 1х16 + 1х25 | 135,4 | 156,7 | 167,2 | 188,5 | 15,0 | 105 | 1,5 |
| 2х16 | — | — | — | 131,9 | 14,0 | 100 | 1,5 |
| 2х25 | — | — | — | 197,9 | 17,0 | 130 | 2,3 |
| 3х16 + 1х25 | 267,4 | 288,6 | 299,2 | 320,4 | 22,0 | 100 | 1,5 |
| 4х16 + 1х25 | 333,3 | 354,6 | 365,1 | 386,3 | 26,0 | 100 | 1,5 |
| 4х16 | — | — | — | 263,8 | 22,0 | 100 | 1,5 |
| 3х25 + 1х35 | 393,2 | 426,4 | 429,2 | 462,5 | 26,0 | 130 | 2,3 |
| 4х25 + 1х35 | 491,7 | 525,0 | 527,7 | 561,1 | 26,0 | 130 | 2,3 |
| 4х25 | — | — | — | 394,3 | 26,0 | 130 | 3,2 |
| 3х25 + 1х54,6 | — | — | 505,6 | — | 26,6 | 130 | 2,3 |
| 3х35 + 1х50 | 528,7 | 571,8 | 577,5 | 620,6 | 30 | 160 | 3,2 |
| 3х35 + 1х54,6 | — | — | 599,6 | — | 28,4 | 160 | 3,2 |
| 3х50 + 1х50 | 687,5 | 730,6 | 736,3 | 779,3 | 32 | 195 | 4,6 |
| 3х50 +1х54,6 | — | — | 758,3 | — | 32,8 | 195 | 4,6 |
| 3х50 + 1х70 | 743,1 | 805,7 | 799,8 | 862,4 | 35,0 | 195 | 4,6 |
| 3х70 +1х54,6 | — | — | 944,2 | — | 36 | 240 | 6,5 |
| 3х70 + 1х70 | 929,0 | 991,6 | 985,7 | 1048,3 | 37,0 | 240 | 6,5 |
| 3х70 + 1х95 | 998,4 | 1085,1 | 1073,6 | 1160,3 | 41,0 | 240 | 6,5 |
| 3х95 + 1х70 | 1186,0 | 1248,6 | 1242,7 | 1305,3 | 41 | 300 | 8,8 |
| 3х95 + 1х95 | 1255,4 | 1342,1 | 1330,6 | 1417,3 | 45,0 | 300 | 8,8 |
| 3х120 + 1х95 | 1481,6 | 1568,3 | 1556,8 | 1643,5 | 47,0 | 340 | 7,2 |
СИП-3
| Количество и сечение жил, шт. х кв. мм | Расчетная масса, кг/км | Диаметр, мм | Допустимая токовая нагрузка, А | Односенкундный ток короткого замыкания, кА | |
| с несущей жилой из алюминиевого сплава | с алюминиевой несущей жилой, упрочненной стальной проволокой | ||||
| 1х35 | 168,6 | 202,0 | 11,5 | 200 | 3,2 |
| 1х50 | 219,8 | 262,9 | 12,6 | 245 | 4,3 |
| 1х70 | 287,5 | 350,2 | 14,3 | 310 | 6,4 |
| 1х95 | 369,4 | 456,2 | 16,0 | 370 | 8,6 |
| 1х120 | 450,4 | — | 17,4 | 430 | 11,0 |
| 1х150 | 544,3 | — | 18,8 | 485 | 13,5 |
СИП-4, СИП-5
| Количество и сечение жил, шт. х кв. мм | Расчетная масса, кг/км | Диаметр, мм | Допустимая токовая нагрузка, А | Односенкундный ток короткого замыкания, кА | |||
| СИП-4 | СИП-5 | СИП-4 | СИП-5 | СИП-4 | СИП-5 | ||
| 4х35 | 557,4 | 519,6 | 24 | 115 | 160 | 2,3 | 3,2 |
| 4х50 | 744,7 | 731,3 | 29 | 140 | 195 | 3,2 | 4,6 |
| 4х70 | 1029,0 | 979,2 | 32 | 180 | 240 | 4,5 | 6,5 |
| 4х95 | 1379,4 | 1321,8 | 39 | 220 | 300 | 6 | 7 |
| 4х120 | 1686,3 | 1623,4 | 41 | 250 | 340 | 7,6 | 7,6 |
Информация предоставлена ОАО «КАМКАБЕЛЬ» специально для RusCable.Ru
Вы можете приобрести СИП производства завода «Камкабель»:
ОАО «КАМКАБЕЛЬ»
ПЕРМЬ, 614030, ул. Гайвинская, 105
тел.: (3422) 738-638
Филиалы:
МОСКВА, 127006, ул. Краснопролетарская, 7
тел.: (495) 785-55-99, 742-98-98info@kabel.ruwww.kabel.ru
САНКТ-ПЕТЕРБУРГ, 191123, ул. Шпалерная, 36
тел.: (812) 118-81-08
КРАСНОДАР, 350059, ул. Школьная, 15
тел.: (8612) 74-19-00
КАЗАНЬ, 420111, ул. Кави Наджми, 8, оф. 24
тел.: (8432) 92-80-81, 92-80-17
Технические характеристики
Поперечное сечение жил проводов СИП имеет значения от 16 до 185 мм2, способно питать мощных потребителей и пропускать через себя токи до 500 А, а допустимые токи односекундных коротких замыканий могут достигать 16 кА. Существует большой выбор вариантов кабеля по размерам поперечного сечения и допустимой силе тока, поэтому такой провод является универсальным для построения воздушных линий.
Температура эксплуатации имеет диапазон от -60 до +50 °С, а исполнение провода может быть как для умеренного, так и холодного климата. Монтаж провода СИП возможен при температуре до -20 °С.
Срок эксплуатации достигает 45 лет и большинство производителей дают гарантию до 5 лет.
На такой кабель действует механическая нагрузка от ветра, наледи, снега, поэтому такие линии обязательно рассчитываются по весу и действию на них механических нагрузок. Для такого расчета используют данные по разрушающему усилию несущего троса в зависимости от типа, поперечного сечения и массы провода.
Конструкция кабеля СИП
Данный провод состоит из скрученных жил, изготовленных из алюминия. Кабель покрыт полиэтиленом высокой прочности, на который не действуют солнечные лучи (он не подвержен коррозии от воздействия на него ультрафиолета). Внешний контур изоляции черный. Провод является стандартным, с точки зрения энергоснабжения (у него есть фаза и ноль, чтобы обеспечивать подачу тока к электрическим механизмам). Фазой является стальной сердечник, вокруг которого монтируются проволоки из алюминия.
Кабель, на который подается напряжение (фазный), может изготавливаться и из алюминия. У провода марки СИП-3 он состоит из алюминиевого и стального сердечника. Форма у фазного кабеля всегда круглая, а количество проводов, которые обматываются вокруг него, регламентируется техническими условиями изготовления каждого конкретного изделия и зависит от напряжения, которое будет по нему передаваться. Показатели электрического сопротивления должны соответствовать требованиям, установленным в государственных стандартах.
В кабелях марки СИП 1, 2 или 3 имеется несущая жила. Ее производят из сложного сплава, основой которого является алюминий. Такой элемент отсутствует в проводах, начиная с маркировки СИП 3 и выше.
При производстве самонесущих кабелей происходит закручивание фазного провода вокруг жилы, на которую напряжение подаваться не будет. Направление вращения такое же, как движется стрелка механических часов.
В зависимости от марки силовых кабелей, выбирается материал для изоляции. В случае с СИП 2, 3 или 5 это специальный сшитый полиэтилен, который обладает повышенной прочностью и может выдерживать высокое напряжение, предотвращая различные травмы и повреждения имущества. Для шнуров СИП 1 и 4 применяется термопластичный полиэтилен с высоким уровнем плотности. Такой материал, помимо высоких изоляционных качеств, обладает устойчивостью к воздействию различных агрессивных сред, что позволяет использовать его при необходимость проложить кабель в суровых погодных условиях (низкие температуры, высокая влажность и так далее).
Устройство кабеля СИП
Марки
По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:
- Изоляция — из термопластичного светостабилизированного полиэтилена;
- Несущая жила — из алюминиевого сплава;
- СИП-1 — с неизолированной нулевой несущей жилой;
- СИП-2 — с изолированной нулевой несущей жилой;
- СИП-3 — с защитной изоляцией (6-35 кВ);
- СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
- СИПг — герметизированные СИП;
- СИПн — не распространяющие горение СИП.
Технические характеристики
Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.
- Температура эксплуатации: −60 ÷ +50°C;
- Монтаж при температуре: не ниже −20°C
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
- Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
- Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
- Срок службы для кабеля: не менее 45 лет.
- Гарантийный срок эксплуатации: 5 лет.
Следующие характеристики:
Расчетный наружный диаметр, масса проводов марки СИП-4:
| Число жил × сечение, мм² | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
| без жилы освещения | ||
| 2×16 | 15 | 131 |
| 2×25 | 18 | 195 |
| 2×35 | 20 | 256 |
| 2×50 | 23 | 355 |
| 2×70 | 27 | 491 |
| 2×95 | 31 | 649 |
| 2×120 | 34 | 813 |
| 3×16 | 16 | 197 |
| 3×25 | 19 | 292 |
| 3×35 | 22 | 383 |
| 3×50 | 25 | 533 |
| 3×70 | 29 | 737 |
| 3×95 | 34 | 973 |
| 3×120 | 36 | 1219 |
| 4×16 | 18 | 262 |
| 4×16 | 18 | 262 |
| 4×25 | 23 | 389 |
| 4×25 | 23 | 389 |
| 4×35 | 24 | 511 |
| 4×35 | 24 | 511 |
| 4×50 | 29 | 711 |
| 4×50 | 29 | 711 |
| 4×70 | 32 | 983 |
| 4×95 | 38 | 1298 |
| 4×95 | 39 | 1309 |
| 4×120 | 41 | 1626 |
| 4×150 | 45 | 1978 |
| 5×16 | 21.6 | 328 |
| с жилами освещения | ||
| 2×25+1×16 | 19 | 260 |
| 2×25+2×16 | 20.6 | 326 |
| 2×35+1×16 | 19.2 | 321 |
| 2×35+1×25 | 20 | 353 |
| 2×35+1×25 | 20 | 353 |
| 2×35+2×16 | 21.4 | 387 |
| 2×35+2×25 | 25 | 450 |
| 2×50+1×16 | 23 | 421 |
| 2×50+1×25 | 28 | 453 |
| 2×50+1×25 | ||
| 2×50+2×16 | 22.6 | 487 |
| 2×50+2×25 | 26 | 550 |
| 2×70+1×16 | 27 | 557 |
| 2×70+1×25 | 26.2 | 589 |
| 2×70+1×25 | ||
| 2×70+2×16 | 26.2 | 623 |
| 2×70+2×25 | 26.2 | 686 |
| 2×95+1×16 | 31 | 714 |
| 2×95+1×25 | 31 | 746 |
| 2×95+2×16 | 31 | 780 |
| 2×95+2×25 | 31 | 843 |
| 2×120+1×16 | 34 | 878 |
| 2×120+1×25 | 33.5 | 910 |
| 2×120+2×16 | 34 | 944 |
| 2×120+2×25 | 33.4 | 1007 |
| 3×25+1×16 | 22.3 | 358 |
| 3×25+2×16 | 26.4 | 423 |
| 3×35+1×16 | 22.4 | 449 |
| 3×35+1×25 | 26 | 481 |
| 3×35+1×25 | ||
| 3×35+2×16 | 26.4 | 515 |
| 3×35+2×25 | 28 | 578 |
| 3×50+1×16 | 26.4 | 599 |
| 3×50+1×25 | 29 | 631 |
| 3×50+1×25 | ||
| 3×50+2×16 | 30.2 | 664 |
| 3×50+2×25 | 31.4 | 728 |
| 3×70+1×16 | 30 | 803 |
| 3×70+1×25 | 31.1 | 835 |
| 3×70+1×25 | ||
| 3×70+2×16 | 33.4 | 868 |
| 3×70+2×25 | 35 | 932 |
| 3×95+1×16 | 35 | 1039 |
| 3×95+1×25 | 35 | 1071 |
| 3×95+2×16 | 39 | 1104 |
| 3×95+2×25 | 40 | 1168 |
| 3×120+1×16 | 36 | 1285 |
| 3×120+1×25 | 36.8 | 1317 |
| 3×120+2×16 | 41 | 1350 |
| 3×120+2×25 | 43 | 1414 |
| 4×25+1×16 | 24.8 | 455 |
| 4×25+2×16 | 27 | 520 |
| 4×35+1×16 | 26.4 | 577 |
| 4×35+1×25 | 28 | 609 |
| 4×35+1×25 | ||
| 4×35+2×16 | 29 | 642 |
| 4×35+2×25 | 29 | 706 |
| 4×50+1×16 | 29.8 | 777 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+2×16 | 31 | 842 |
| 4×50+2×25 | 31 | 906 |
| 4×70+1×16 | 34 | 1049 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+2×16 | 36 | 1114 |
| 4×70+2×25 | 36 | 1178 |
| 4×95+1×16 | 39 | 1363 |
| 4×95+1×25 | 40 | 1395 |
| 4×95+2×16 | 46 | 1429 |
| 4×95+2×25 | 42 | 1492 |
| 4×120+1×16 | 41 | 1691 |
| 4×120+1×25 | 42.2 | 1723 |
| 4×120+2×16 | 50.1 | 1757 |
| 4×120+2×25 | 44 | 1820 |
Допустимые токовые нагрузки проводов марки СИП-4:
| Номинальное сечение токопроводящих жил, мм² | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 10 | 76 | 0,87 |
| 35 | 160 | 3,20 |
| 50 | 195 | 4,60 |
| 70 | 240 | 6,50 |
| 95 | 300 | 8,80 |
| 120 | 340 | 10,90 |
Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:
| Температура токопроводящей жилы, °C | Поправочные коэффициенты при температуре окружающей среды, °C | |||||||||||
| -5 и ниже | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| +90 | 1.21 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1.00 | 0,96 | 0,92 | 0,88 | 0,83 | 0.78 |
Расчетные значения индуктивного сопротивления провода марки СИП-4:
| Число и номинальное сечение токопроводящих жил, мм² | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом |
| 2×10 | 0,087 |
| 2×35 | 0,079 |
| 2×50 | 0,077 |
| 2×70 | 0,076 |
| 2×95 | 0,074 |
| 2×120 | 0,074 |
| 4×10 | 0,092 |
| 4×35 | 0,087 |
| 4×50 | 0,085 |
| 4×70 | 0,085 |
| 4×95 | 0,082 |
| 4×120 | 0,082 |
Характеристики провода СИП
Ну вот, мы и выбрали провода СИП, марки и сечения отвечающего нашим требованиям
Но, как и в любом другом случае, для нас важно знать еще и характеристики данного типа проводника. Условно их можно разделить на два типа – электрические и механические
Электрические характеристики
Начнем наш разговор с электрических характеристик, которые для любого проводника являются определяющими. К таковым можно отнести внутреннее сопротивление, сопротивление изоляции и требования, предъявляемые к проводнику при его высоковольтных испытаниях.
Допустимые токовые нагрузки проводов СИП
Электрическое сопротивление каждой отдельной жилы зависит от сечения провода, материала изготовления и температурных показателей. Ведь чем ниже температура проводника, тем ниже его сопротивление
А для нас крайне важно иметь как можно меньшее сопротивление проводника
Нормируемые значения сопротивление жил провода СИП
У проводов марки СИП максимальное электрическое сопротивление каждой отдельной жилы строго нормируется. Все эти данные сведены в таблице 3 ГОСТ 31946 – 2012. В ней мы видим, например, что провод сечением в 25 мм2 должен иметь сопротивление не выше 1,38 Ом на 1 км своей длины. А провод с сечением в 120 мм2 — уже сопротивление не более 0,288 Ом.
Высоковольтные испытания провода СИП
- А вот что касается высоковольтных испытаний, то тут все немного сложнее. Дело в том, что для СИП-1, 2 и 4 устанавливаются одни нормы, а для марки СИП-3 другие. Это связано с классом напряжения.
- Так вот, если вы решите проводить испытание своими руками, то провод до 1кВ следует выдержать в воде 10 минут. После этого он должен выдерживать напряжение в 4кВ не менее 5 минут. Кроме того, самонесущий провод должен выдерживать импульсное напряжение в 20кВ.
- Что касается изделий марки СИП-3, то здесь все зависит от класса напряжения, на которое оно рассчитано. Так, провод на номинальное напряжение в 20кВ после выдержки в воде 10 минут должен 5 минут выдерживать напряжение в 6кВ. А вариант на номинальное напряжение в 35кВ, при таких же условиях должен выдерживать 10кВ.
Сводная таблица испытаний провода СИП
- Кто-то может заподозрить нас в ошибке. Как это так: номинальное напряжение провода 20кВ, а испытывается он напряжением в 6кВ? Но это связано с тем, что данный тип изоляции не является основным — то есть к нему не предъявляется требование длительно выдерживать номинальное напряжение. Его задача снизить вероятность, а не полностью исключить любые возможные виды коротких замыканий как на видео.
- Именно поэтому существует еще такой показатель, как пробивное напряжение, на которое так же испытывают провод СИП-3. После выдержки провода в воде в течение часа, пробивное напряжение должно быть не ниже 24кВ для проводов, предназначенных на напряжение в 20кВ, и не менее 40 кВ для проводов с номиналом в 35кВ.
Механические характеристики
Ну и напоследок бегло пробежимся по механическим характеристикам провода СИП. Этих параметров очень много, начиная от допустимых температур, и заканчивая содержанием сажи, или стойкостью к продавливанию изоляции при температуре в 90⁰С. Мы остановимся только на наиболее актуальных для нас.
Прежде всего, это разрывное усилие, которое должен выдерживать провод. Понятное дело, что данный показатель напрямую зависит от сечения провода.
Например, провод сечением в 25 мм2 должен выдерживать не менее 7,4кН, а сечением в 120 мм2 не менее 35,2кН. Если вам удобнее видеть эту величину в кгс, то 1кгс=10Н.
Разрывное усилие провода СИП
Отдельные требования предъявляются и к изоляции провода. Она должна плотно прилегать к нему, и поэтому усилие, необходимое для сдвига изоляции, строго нормируется.
Требования по плотности прилегания изоляции к проводу
- Отдельным вопросом являются температурные воздействия. Нормальной для эксплуатации считается температура в пределах от +50⁰С до -40⁰С. Но он должен выдерживать и воздействие температур до +70⁰С или до -60⁰С.
- Кроме того, он должен выдерживать воздействие солнечного излучения, дождя и других атмосферных факторов. А также циклические воздействие разных температур.
- Существуют и другие параметры, которым должен отвечать провод СИП. Все они сведены на фото ниже.
Механические характеристики проводов СИП
https://youtube.com/watch?v=8taipOiJwzA
Подключение СИП на фасаде дома
На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.
На бетонных и кирпичных – через клиновой анкер или анкерный болт.
Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.
Просверливаете стену всего в одном месте и закручиваете туда данный крючок.
За него цепляется анкерный зажим с проводами.
Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.
Принцип здесь тот же, что и с бугелем.
