Какие провода бывают

Технология производства

Стандартная технология производства кабеля состоит из следующих этапов:

  1. Скручивание жилы методом волочения.
  2. Полиэтилен или другой изолирующий материал расплавляют и окунают в него скрученные жилы.
  3. Провод остужают в ванне для охлаждения.
  4. Проводится проверка, чтобы убедиться в том, что изолятор не пропускает ток. Также проверка позволяет определить степень проводимости и толщину проводов.
  5. Провод скручивают в катушку.
  6. Крутильная машина скручивает жилы между собой.
  7. Бронирование кабеля сталью и наматывание в катушки.

Этапы могут отличаться в зависимости от того, какой провод нужно произвести. Но перед тем, как налаживать производство, следует заранее заняться поиском рынка сбыта уже готовой продукции.

Сбыт продукции

Что такое силовой кабель: характеристики и сфера применения

В общем виде силовой кабель – это конструкция, состоящая из одной или нескольких жил, отделенных друг от друга изоляцией которые находятся под одной наружной оболочкой или под одной внутренней экструдированной оболочкой (подушкой, поясной изоляцией) и наружной оболочкой. Он предназначен для передачи электрического тока от трансформаторной подстанции (ТП) до вводно-распределительного устройства или главного распределительного щита к конечным потребителям.

Кабель используют как для стационарной прокладки, так и для обеспечения электроэнергией передвижных механизмов. К ним относятся: сварочные аппараты, компрессоры, подвесные люльки, передвижные телескопические лестницы(площадки) типа «Луноход», станции замеса растворов и т. д.

В конструкции кабеля вне зависимости от назначения выделяют несколько обязательных составляющих элементов:

  • Жила (одна или несколько), по которой передается электрический ток. Они изготавливаются из меди или алюминия.
  • Изоляция, выполняет функцию защиты токопроводящей жилы от короткого замыкания. В качестве изоляционного материала используют полимеры, резину, пропитанную бумагу, полиэтилен и пр.
  • Внешняя оболочка, обеспечивает защиту токопроводящих жил от механических повреждений и проникновения влаги.

Кабели используют в сетях высокого (от 10 кВ и выше) и низкого (до 1 кВ) напряжения. Состав и конструктивную сложность кабеля можно определить по марке кабеля буквенной и цветовой маркировке на его внешней оболочке или в сопроводительных документах, паспорта, бирки, ярлыки. Конструкция кабеля зависит от его назначения, сферы и условий применения. Кроме основных элементов, кабель может иметь:

  • поясную изоляцию, внутреннюю экструдированную оболочку;
  • стальную броню и подушку под нее,
  • сердечник,
  • заполнитель,
  • экран и пр.

Способы прокладки проводов и кабелей ничем не отличаются друг от друга. Разница заключается лишь в условиях монтажа, которые определяются назначением проводников. Компания «Бонком» предлагает несколько видов качественной кабельной продукции для самых разных нужд:

Провод. Это одно- или многожильный проводник с одной изоляцией. Каждая жила – это одна или несколько проволок из меди или алюминия. Для воздушных линий электропередач (ЛЭП) используются неизолированные провода марки А и АС и сомонесущие изолированные провода марки СИП-1, СИП-2, СИП-3, СИП-4.

Непосредственно кабель. Это уже система изолированных проводников, которые с целью защиты от влияния окружающей среды объединены в единую конструкцию.

Компания «Бонком» снабжает кабельной продукцией многие крупные предприятия и строительные объекты Минска и других городов Беларуси. Сотрудничество с лучшими производителями позволяет предлагать клиентам приемлемые цены и гарантировать высокое качество кабеля. Собственный склад в 2500 м2 позволяет иметь в наличии все виды кабельной продукции и максимально быстро комплектовать заказы.

Конструкция силового кабеля

Наличие брони, экрана и его материал, тип изоляции, степень гибкости, число жил и сечение силового кабеля определяют его условия прокладки. Но вне зависимости от эти факторов кабель включает как минимум 3 конструктивных элемента:

  • токопроводящую жилу, по которой передается ток;
  • изоляцию токопроводящей жилы, которая предотвращает междуфазное короткое замыкание;
  • наружную оболочку, которая служит для защиты от механических повреждений и попадания влаги;

Для придания кабелю той или иной степени защиты и улучшения характеристик в конструкции могут быть использованы:

  • внутренняя экструдированная оболочка для придания кабелю правильной круглой формы и одновременно выполняющая роль поясной изоляции;
  • броня из двух стальных оцинкованных лент наложенных с перекрытием не менее 50%, обеспечивающих защиту от механических повреждений.

Тип жил и изоляция

Токопроводящие жилы обычно выполняют из алюминия или меди, что отражают соответствующей буквой в маркировке. Медь более пластичная и не ломается при частых перегибах, а еще обладает меньшим удельным сопротивлением. В то же время алюминий – это более дешевый и доступный проводник, часто используемый на кабельных линиях электропередачи.

Токопроводящие жилы внутри кабеля прокладываются параллельно относительно друг друга и скручиваются. Шаг скрутки указан в нормативных документах ТУ, ГОСТ. Часто присутствуют нулевая жила и провод заземления. Они отличаются от других жил цветом. Изоляция силовых кабелей особенно часто производится из ПВХ. Материал позволяет использовать кабель в основном при низком напряжении.

Разновидности кабелей

Аналогичным образом можно провести различия между кабелями. Материалом жил являются медь и алюминий. Электропроводность последнего чуть меньше, но он считается более дешевым материалом. Медь относится к числу дорогостоящих металлов. Алюминий быстро окисляется, поэтому во избежание гальванической пары его не следует соединять с медью.

Соединение силовых проводов не должно иметь этого сочетания, поскольку контакт быстро окислится и утратит возможность передачи электричества. Поэтому при производстве современного оборудования, подразумевающего подключение разнородных жил, используются специальные площадки, подвергнутые лужению.

Как и среди проводов, среди кабелей можно выделить продукцию с одной или большим количеством жил, т.е. гибкие и жесткие варианты. На вопрос, какое сечение у силовых проводов применительно к алюминиевым жилам, ответ таков: оно должно быть не меньше 16 мм2, если осуществляется монтаж бытовой электропроводки.

Раньше использовались изделия с изоляцией из пропитанной маслом бумаги, однако последняя не могла обеспечить должного эффекта в длительной перспективе. Сшитый полиэтилен стал превосходной альтернативой устаревшему варианту защиты. Кроме того, он значительно упрощал процесс соединения путем установки всевозможных муфт.

Минимальным количеством оболочек для кабеля является одна, так называемая поясная изоляция. Ее изготавливают из того же материала, из которого делают изоляцию жил. В некоторых вариациях поверх нее пускают броню – стальные или оцинкованные ленты, уберегающие от механических повреждений.

Поверх брони в обязательном порядке идет еще один слой защиты. Такая проводка может использоваться для прокладки коммуникаций от электрического счетчика, висящего на столбе, к дому, ведущаяся под землей. Одно из главных требований к бронированному кабелю – обеспечение заземления самой брони.

Контрольные модели имеют аналог брони в виде экрана из медной проволоки, либо из медных (алюминиевых) лент. Такое экранирование требуется ввиду чувствительности устройств к помехам электромагнитного характера.

Популярные марки кабельной продукции

В удобной и наглядной табличной форме приведены наиболее известные и востребованные марки моно- и мультижильных проводов, а также короткое описание способов прокладки и сфер применения.

Однопроволочный проводник Многопроволочный проводник
Марка Места монтажа Марка Места монтажа
ВВГ

NYM

АВВГ

ПуВ

Кирпич и бетон в штробе, в т.ч. в жилых помещениях и на промобъектах. Механическое воздействие не приветствуется ПВС

ШВВП

ПуГВ

Трубы и провод-каналы с многочисленными изгибами. Для временного энергопитания энергоустановок, в т.ч. в помещениях офисного и промназначения
АВБбШв

АСБ

СКл

Бронированные марки, которые применяют при прокладке электролиний в земле и траншеях, тоннелях, коллекторах и шахтах, заводских помещениях с агрессивной средой МГШВ

ВВП

ПВС

Подключение нестационарных приборов, мобильных промустройств, домашней техники, бытовых и промышленных удлинителей, переносных светильников
НЛФ Контактная сеть электро-транспорта (локомотивы, электрички, трамваи, троллейбусы ПГВА

КРПТ

ПТЛ200

ПуГВ

Автомобильная электро-проводка, аудиоприборы и системы
ПНСВ

АПВ

Особые марки нагревательных кабелей для прокладки в бетоне в холода для быстрого застывания раствора UTP

FTP

Информационные марки типа «витая пара»

Разновидности кабеля

Для начала разберемся, что из себя представляет самый простой одножильный кабель.

Кабель — это провод, покрытый оболочкой, в середине которой находятся одна (в одножильном) или несколько изолированных друг от друга проводников.

Кабели классифицируются по следующим характеристикам:

  • по содержащимся в нем элементам: сердечник, проволочная броня, оболочка, стальная броня, заполнитель, экран;
  • по качественным характеристикам: подвижный и неподвижный, количество жил, из чего изготовлены жилы, вид изоляции;
  • по сфере применения: телефонный, силовой для стационарной либо нестационарной прокладки, контрольный, радиочастотный, коаксиальный или симметричный, греющий, кабель управления.

У каждого типа кабеля есть свои особенности конструкции, зависящие от сферы применения и прямого предназначения провода. Например, одни производят для передачи электричества, другие — для телефонного соединения. Разберемся, производство какого вида кабелей стоит выбрать.

Виды кабелей

Выбор КБ во многом зависит от мощности потребляемой электроэнергии. Для электрических сетей различного назначения электротехническая промышленность выпускает следующие виды КБ:

  1. Силовые кабели;
  2. Кабели для передачи информации;
  3. Специализированные кабели.

Силовые кабели

К коммуникациям питающими различное электрооборудование, приборы освещения, как внутри зданий, так и снаружи относятся силовые кабели. Ими прокладывают магистральные линии электропередач под землёй и водой. Самые распространённые отечественные марки этой кабельной продукции – это ВВГ, АВВГ, КГ и ВББШ.

ВВГ

Аббревиатура означает, что кабель представляет собой изолированные винилом гибкие медные жилы, заключенные в общую ПВХ оболочку. Существует несколько модификаций ВВГ – это кабели для передачи электроэнергии напряжением до 1000 вольт. Они бывают с монолитными проводниками и многопроволочными жилами сечением от 1,5 до 240 мм2.

Плоские КБ характеризуются параллельным расположением жил в одной горизонтали. У некоторых кабелей пространство между внутренними и внешними оболочками заполнено резиновой стружкой.

Кабель ВВГ

АВВГ

По своему строению отличаются материалом жил, которые изготавливают из алюминия. Это продукция состоит из монолитных алюминиевых проводников сечением от 2,5 до 50 мм2.

КБ АВВГ

КГ

Кабели гибкие могут содержать в себе от одной до шести многопроволочных жил. КБ рассчитаны на напряжение переменного тока до 660 вольт. Внутренняя и внешняя изоляция выполнена из резины. Температурный диапазон эксплуатации находится в пределах от -600С до +500С.

ВББШ

КБ этой марки содержит от одной до нескольких многопроволочных жил сечением от 1,5 до 240 мм2. Основным отличием от остальной кабельной продукции является наличие под внешней оболочкой брони из металлических лент, намотанных внахлёст.

Кабели для передачи информации

К такой продукции относят коаксиальные антенные кабели, компьютерные витые пары и телефонные провода:

  • КБ для антенн состоят из монолитного провода или многопроволочной жилы толщиной около 1 мм. Внутренняя изоляция жилы из плотного полиэтилена, в свою очередь, заключена в металлическую оплётку экрана. Внешнее покрытие представляет собой полимерный кембрик.
  • Компьютерная витая пара, в отличие от всех кабелей с симметричными параллельными проводниками, представляет собой четыре пары изолированных проводов, перевитых между собой попарно.
  • Телефонные кабели постепенно уходят в прошлое, уступая место сетям мобильной связи. До сих пор ими оснащают соединения телефонных подстанций или внутридомовые звуковые коммуникации.

Специализированные кабели

Кабельная продукция такого типа применяется в качестве нагревательных элементов, проводки в помещениях и камерах с высокой температурой для осуществления особых технологических процессов. Специальные кабели применяются для питания насосов в артезианских скважинах.

Дополнительная информация. Существуют, так называемые, светодиодные кабели. В прозрачные полимерные трубки помещены светодиоды, которые излучают свет различной интенсивности и разного цвета. Такую продукцию следует отнести, скорее всего, к приборам освещения.

Провода

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

  • Покрытие – ПВХ;
  • 2-3 жилы;
  • Сечение от 1.5 до 6 мм;
  • Напряжение номинальное 250 Вольт;
  • Чистота 50 Герц;
  • Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

Провод ППВ

  • Сечение: 0.75-6 мм;
  • Количество жил: от двух до трех;
  • Номинальное напряжение – 450 Вольт;
  • Частота: 400 Герц;
  • Температура работы: от -50 до +70 градусов;
  • Влагостойкий.

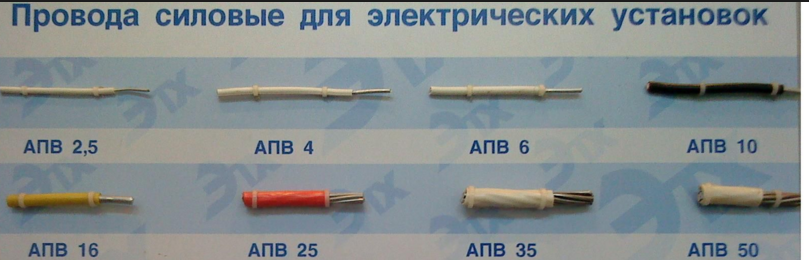

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

Провод АПВ

  • Изоляция ПВП;
  • Сечение: 2.5 – 16 мм;
  • Алюминиевый одножильный провод;
  • Температура: -50 + 70;
  • Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

  • Защита ПВП;
  • Материал – медь или алюминий;
  • Радиус изгиба – 6 метров;
  • Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

Провод ПВС

  • Медный провод;
  • Сечение: от 0.75 до 16 мм;
  • Количество жил: от 2 до 5;
  • Рабочее напряжение – 380 Вольт;
  • Температура от -40 до +40;
  • Частота: 50 Герц.

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

Провод ШВВП

  • Защита ПВХ;
  • Жил: от двух до трех;
  • Сечение: от 0.5 до 0.75 мм;
  • Рабочее напряжение: 380 Вольт;
  • Частота: 50 Герц.

Закупаем сырье

В зависимости от того, какой вид кабелей предприниматель решил производить, потребуется различное сырье. Например, если работа цеха направлена на производство кабелей для телекоммуникаций, то потребуется закупать сплав меди для жил и резину для проводников. Кроме того, будет нужна углеводородная смазка для предотвращения возгорания.

Мы изучили оптовые цены на сырье, которое потребуется для производства кабеля. Тонна алюминиевого проводника обойдется в 16 тысяч рублей, а 1 кг сплава меди и кадмия — в 320 рублей.

Для изолятора нужно закупить полиамид (80 руб/кг), полиэтилен (360 руб/кг), политетрафторэтилен (520 руб/кг) и углеводородную смазку (1500 руб/кг).

Закупочные цены на сырье не слишком высоки, чего не скажешь о стоимости оборудования. Расскажем, какая техника потребуется для производства кабеля и как можно попробовать сэкономить.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

  • ВВГ;
  • КГ;
  • ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

  1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
  2. Какой провод использовать для проводки в доме: рекомендации по выбору
  3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Виды силового кабеля

Компания «Бонком» предлагает купить силовой кабель в Минске в розницу или оптом. У нас большие складские запасы, поэтому мы быстро комплектуем и отправляем даже объемные заказы. Мы можем обеспечить кабельной продукцией строительный объект любого масштаба, промышленное и сельскохозяйственное мероприятие, компании малого и среднего бизнеса.

Примеры часто используемых силовых кабелей:

  • ВВГ,
  • АВВГ,
  • ВБбШв.

Также в нашем ассортименте присутствуют другие виды силовых кабелей: АВВГнг(А), ВВГнг(А), АВВГнг(А)-LS, ВВГнг(А), ВВГнг(А)-LS, КВВГЭнг-LS, КВВГнг-LS, КВВГнг-LS, КВВГЭнг-LS и ВВГнг(А)-FRLS. Здесь имеют место следующие обозначения:

  • «нг» указывает на то, что кабель не распространяющий горение;
  • «нг LS» – не распространяющий горение с низким дымовыделением;
  • «Э» – наличие экрана (для защиты от помех),
  • «FRLS» – Fire Resistance (огнестойкость), т. е. сохраняет работоспособность при пожаре в течение 180мин.

Перечисленные кабели объединяет изоляция из ПВХ (поливинилхлорида), о чем говорит большая буква «В» в маркировке. Они рассчитаны на стационарную прокладку в электросетях с номинальным напряжением 0,66-1 кВ. Изоляция из ПВХ одна из самых распространенных для кабелей, рассчитанных на напряжение до 1 000 В.

Кабель ВВГ

Расшифровка кабеля ВВГ:

  • В – изоляция ТПЖ из ПВХ пластиката,
  • В – оболочка также из ПВХ пластиката,
  • Г – без наружного покрова;

Кабель с жилами круглой или секторной формы одно- или многопроволочного исполнения. Ввиду отсутствия защиты конструкции от механического воздействия кабель может применяться только на участках, не подверженных давлению. Прокладка возможна как на горизонтальных, так и на вертикальных участках без каких-либо ограничений. Кабель ВВГ – простой базовый вариант, о чем говорит буква «Г» в маркировке. Поэтому для экстремальных условий он не применяется.

Кабель АВВГ

Расшифровка кабеля АВВГ:

  • А – жилы алюминиевые,
  • В – изоляция из ПВХ пластиката,
  • В – оболочка также из ПВХ пластиката,
  • Г – без защитного покрова;

Кабель, с ПВХ изоляцией каждой жилы. Токопроводящая жила может иметь круглую или секторную форму, одно- или многопроволочное исполнение. Кабель предназначен для прокладки в производственных помещениях, жилых домах, при повышенной влажности и пр. Используется для одиночной прокладки. При групповой требует устройства огнезащиты.

Кабель ВБбШв

Расшифровка кабеля ВБбШв:

  • В – изоляция жил из ПВХ пластиката,
  • Б – броня из двух стальных лент,
  • б – без подушки;
  • Шв – выпресованный шланг из ПВХ пластиката.

Поскольку первая буква в маркировке «В», это автоматически указывает, что представленный кабель силовой с медными жилами. Они имеют круглую или секторную форму, одно- или многопроволочное исполнение. Кабель предназначен для прокладки в земле. В отличие от ВВГ, может применяться для более серьезных задач, что обусловлено наличием стальной брони.

Виды телефонных проводов и кабелей

Телефонные провода и кабли бывают двух основных видов. Первый предназначен для прокладки нескольких абонентских линий (до 400). Второй применяется для разводки в доме или квартире.

ТППэп — кабель для прокладки линий телефонной связи, рассчитанной на большое количество абонентов.

Эти виды телефонных проводов состоят из двух проводов, свитых в пары. ТПЖ из мягкой медной проволоки сечением 0,4 или 0,5 мм2 покрыта полиэтиленовой изоляцией. В кабеле пары проводов объединяются в группы по пять или десять штук. Внешняя оболочка выполняется из полиэтилена или винила. Буквы «эп» в названии обозначают экран пленочный. Кабель может быть бронированный лентами или заполненный, когда пространство между оболочкой и жилами занимает гидрофобный уплотнитель.

Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

ТРВ — одно- или двупарный телефонный распределительный провод. Имеет плоское сечение и разделенное основание. Жила медная, однопроволочная, сечением 0,4 или 0,5 мм2. Количество жил — две или четыре. Изоляция из ПВХ. Эксплуатируется при температуре от — 10 до +40°C. При температуре + 30 °С влажность не должна превышать 80 %. Предназначен для проведения телефонных линий внутри помещений.

ТРП по характеристикам аналогичен ТРВ за исключением материала изоляции — она выполнена из полиэтилена. В связи с этим ТРП более устойчив к воздействию внешней среды по сравнению с ТРВ. Его можно прокладывать снаружи зданий.

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами.

В качестве изоляции жил используется полиэтилен. Внешняя оболочка выполнена из ПВХ. Количество жил — две или четыре, сечение — от 0,08 до 0,12 мм2. Провод имеет повышенную гибкость, используется для проведения линий внутри помещений и в телефонных аппаратах.

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами, изоляцией и оболочкой из полиэтилена. Существует также модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — две, сечение жилы — 0,9 или 1,2 мм2. Стоек к температурному воздействию, температурные условия эксплуатации — от —60 до +60 °C. Такой провод применяется для прокладки телефонной линии вне помещений: на воздушных опорах, в земле и по стенам зданий.

Кабели для передачи информации

RG-6

Предназначается для передачи сигналов электронной аппаратуры. Данный кабель коаксиальный, медная жила, которая имеет сечение 1 мм. Изоляция из полиэтилена.

Кабель RG-6

Кабель РК 75

Считается лучшим для передачи видеосигнала на различные антенны и видеокамеры. С помощью него можно передавать сразу несколько источников.

Кабель РК 75

Кабель РК 75 в разрезе

RG

У него существует множество разновидностей. Главная особенность – устойчив к температуре, и различным ударным нагрузкам.

Компьютерные кабели

Это те кабели, которые подключаются к компьютеру. Их возможности практически безграничны, собой представляют витые пары. Каждый имеет изоляции ПВХ, дополнительно такие кабеля могут оснащаться влагостойкими оболочками.

Витая пара

Витая пара схема

Можно выделить следующих представителей:

  • UTP;
  • FTP;
  • S/FTP;
  • STP.

Будет интересно: Как изолировать провод.

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Компьютерные кабеля

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

https://youtube.com/watch?v=SKFL3ASGlvU

Вскрытие чугунной муфты

  1. Перед вскрытием муфты ее поднимают от земли на 150 — 200 мм и подкладывают кирпичи или доски под кабель с обеих сторон муфты.
  2. Отвертывают гайки и удаляют болты, скрепляющие верхнюю и нижнюю половины корпуса муфты.
  3. Паяльной лампой прогревают корпус муфты и отделяют одну ее половину легкими ударами молотка.
  4. Продолжая прогревать поверхность другой половины муфты, рукояткой молотка отжимают ее за края, отделяя от кабельного состава, заполняющего муфту.
  5. Проверяют отсутствие напряжения с помощью токоискателя; изолирующую массу срезают подогретым ножом до токоведущих жил и еще раз проверяют отсутствие напряжения вольтметром.
  6. Очистив зажимы от кабельной массы, замыкают их на землю накоротко. После этой операции работу можно проводить без диэлектрических перчаток и предохранительных очков.

Зачем нужны жилы в кабеле

Основное назначение жил – проведение тока. По этой причине их и называют токопроводящими. По цвету, токопроводящие жилы могут быть разными. В отдельную категорию относят жилы заземления, которые имеют уменьшенную площадь сечения. Их размещают между другими жилами и маркируют желто-зелёным цветом. Маркировка применяется и к остальным жилам, чтобы было удобнее определять их фазировку. По цвету электромотажник сразу определяет, куда нужно подсоединить провод без дополнительных манипуляций(«прозвонки») и временных затрат. Традиционные цвета маркировки: Кабели силовые согласно ГОСТ 31996-2012, провода установочные должны соответствовать ГОСТ 31947-2012.

  • Желто-зеленый – в таком цвете выполняется защитный проводник (PE).
  • Синий – «нулевой» (N), должен соответствовать одинаковому сечению основных фазных жил; в некоторых случаях может использоваться как жила «зануления» или заземления;
  • Белый/серый, черный/коричневый – такими делают изоляцию фазных;

Виды сетевых кабелей связи для передачи информации

Кабели для передачи информации служат для передачи не только электроэнергии, но и информационных сигналов. Всего 10 — 15 лет назад существовали лишь телефонные и антенные виды сетевых кабелей, с развитием компьютерной техники информационных проводников стало намного больше. Многие из них используются в ограниченных сферах и представляют интерес лишь для узкопрофильных специалистов. Домашнему мастеру достаточно знать всего несколько видов.

Антенные кабели. Сегодня чаще всего используются кабели марок RG-6, RG-58, RG-59 или российские аналоги серии РК 75. Кабели с буквенным обозначением RG имеют множество разновидностей, они различаются сопротивлением проводника, устойчивостью к температурным и ударным нагрузкам, временем затухания сигнала, разновидностью экрана и т. д.

RG-6 — коаксиальные виды кабелей связи, передающие высокочастотные сигналы для электронной аппаратуры, телевидения или радио. Центральная медная жила с сечением 1 мм2 окружена изоляцией из вспененного полиэтилена, экраном из алюминиевой фольги, внешним проводником из луженой медной оплетки и оболочкой из ПВХ. Используется для передачи сигналов кабельного и спутникового телевидения. Имеет широкий диапазон технических характеристик, связанных с частотой передающего сигнала, сопротивлением, экранированием и т. д. Например, в русском названии данного кабеля (РК 75) цифры обозначают сопротивление проводника — 75 Ом.

Кабель RG-6 идеально подходит для передачи видеосигнала от телевизионной антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Компьютерные кабели (витая пара) применяются в компьютерных сетях.

С их помощью компьютеры соединяются друг с другом или подключаются к Интернету.

Компьютерный кабель состоит из одной или нескольких пар перевитых проводов, это улучшает прием и передачу сигнала. Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка выполнена из ПВХ, иногда имеется дополнительная влагонепроницаемая оболочка из полипропилена. Кабель оснащается разрывной нитью, которая позволяет легко снять внешнюю оболочку и получить доступ к токопроводящим жилам.

Существует несколько видов компьютерного кабеля:

  • UTP — пары проводов не имеют общего экрана;
  • FTP — с экраном из алюминиевой фольги;
  • STP — каждая витая пара окружена отдельным экраном, а все вместе — общим экраном из медной сетки;
  • S / FTP — каждая витая пара окружена отдельным экраном, а все вместе — общим экраном из фольги.

Кроме того, компьютерные кабели различаются по количеству объединенных пар проводов.

Где используют силовой кабель

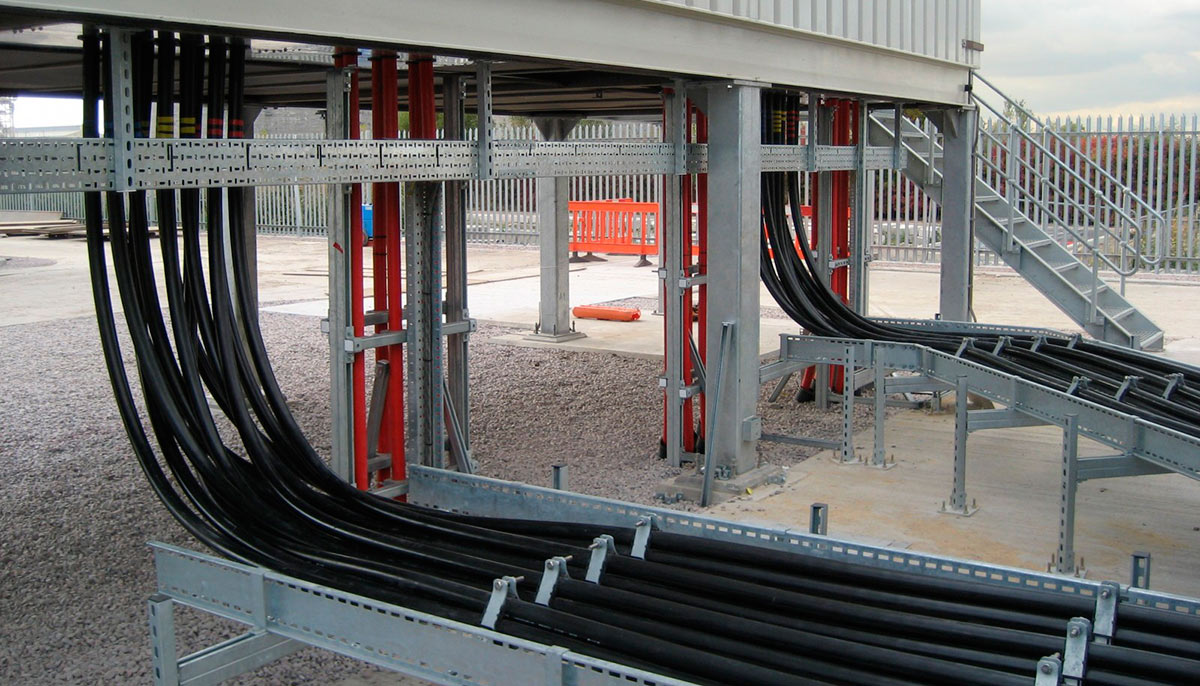

Силовой кабель используют для стационарной прокладки при подключении стационарных потребителей. Еще он применим для нестационарной прокладки, подключения передвижных механизмов, обеспечения электроэнергией передвижного оборудования. Сюда относится кабель гибкий, который маркируется как КГ. Прокладка силового бронированного кабеля осуществляется в земле на глубине 70-80 см (0,7-0,8 м) в зависимости от степени кислотности и состава почв. Еще несколько вариантов прокладки:

  • в траншеях;
  • лотках;
  • по полкам в канализации;
  • ПВХ и абестобетонных трубах;
  • трубах;
  • блоках;
  • туннелях.

Виды проводов

Провода бывают также одножильными

и многожильными

Здесь все просто. Одножильные провода используются в неподвижных частях радиоэлектронных устройств. Это может быть проводка в вашем доме или какие-либо перемычки внутри вашей радиоаппаратуры. Многожильные провода используются  там, где они чаще всего гнуться. Здесь правило простое – чем больше и чаще будет гнуться такой кабель, тем  больше он имеет жил. В основном такие провода используют для ЧПУ станков, у которых имеются подвижные части, а также используются для питания всей переносной электроники.

Что же такое кабель и чем он отличается от провода? Кабель – это два и более провода, соединенных в один пучок. Внизу на фото всем вам знакомый кабель – витая пара. Он часто используется в охранных пожарных системах, а также в интернет-провайдинге.

А это уже силовой кабель, который служит для передачи очень большого напряжения и силы тока на большие расстояния. Такой кабель чаще всего можно увидеть в промышленности.

В основном провода и кабели делают из алюминия или меди. Алюминий легче и дешевле меди, поэтому его используют для передачи электрического тока от подстанций к потребителям. Потребителями могут быть заводы, крупные предприятия и, конечно же, мы с вами. Провода из алюминия меньше провисают, благодаря своему маленькому весу.

Минус алюминия в том, что его проводимость хуже, чем проводимость меди, и он сильно окисляется на воздухе. В остальном, где требуется хорошая проводимость и качество сигнала, используют медные провода.
