Правила пользования основными и дополнительными электрозащитными средствами

Основные средства защиты

Мы уже упоминали, что значащим фактором является класс напряжения, поэтому перечислим отдельно спецсредства с учетом этой характеристики.

До 1000 В

В эту группу входят следующие виды средств индивидуальной защиты:

  • Оперативные и измерительные штанги. Первые предназначены для выполнения различных работ, начиная от замены предохранительных устройств и заканчивая коммутацией разъединителей или установкой заземления. Вторые используются для проверки электросоединений путем измерения на контактах уровня потенциала, температуры и других характеристик. Помимо этого практикуется выпуск универсальных специальных штанг, сочетающих в себе качества первых и вторых.

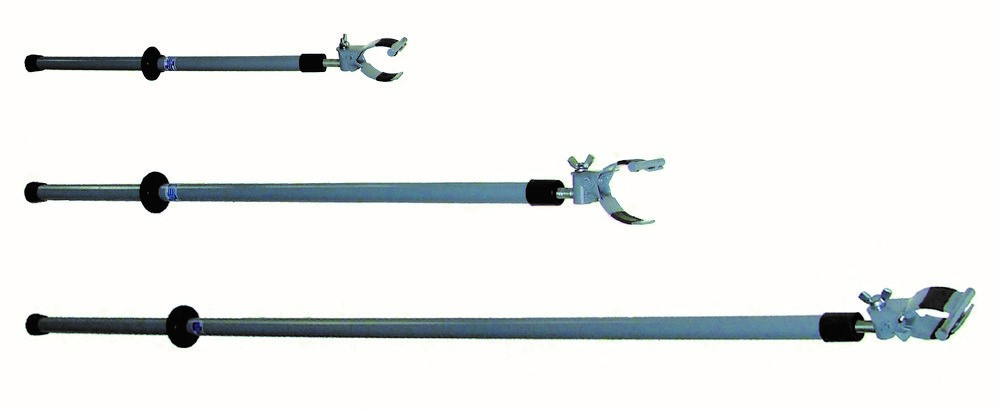

    Универсальная изолирующая штанга

  • Изолирующие клещи, они предназначены для замены предохранителей, удаления изоляционных накладок и других оперативных операций. Когда проводятся испытания клещей и других СИЗ, будет рассказано отдельно.

    Пример применения изолирующих клещей

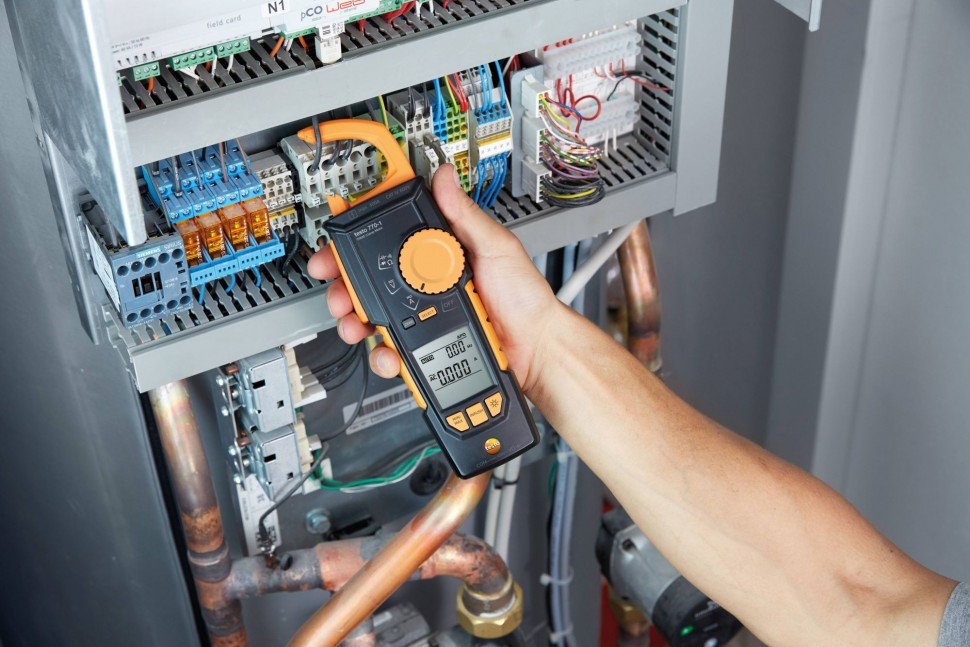

  • Электроизмерительные приборы, например, клещи для замера тока или указатели напряжения (далее УН). С их помощью осуществляется снятие показателей с токоведущих элементов.
  • Перчатки из диэлектрического материала. Несмотря на то, что данный вид защитных средств рассматривали выше, необходимо рассказать о них более детально. Перчатки, как и другие виды диэлектрической одежды, допускается использовать только в сухом состоянии. Перед эксплуатацией необходимо выполнить проверку на наличие механических повреждений и целостности изделия. Проще всего это сделать, сворачивая перчатку, наполненную воздухом, что позволит обнаружить прокол, если таковой имеется.
  • Специализированный ручной инструмент, на который нанесено изолирующее покрытие.

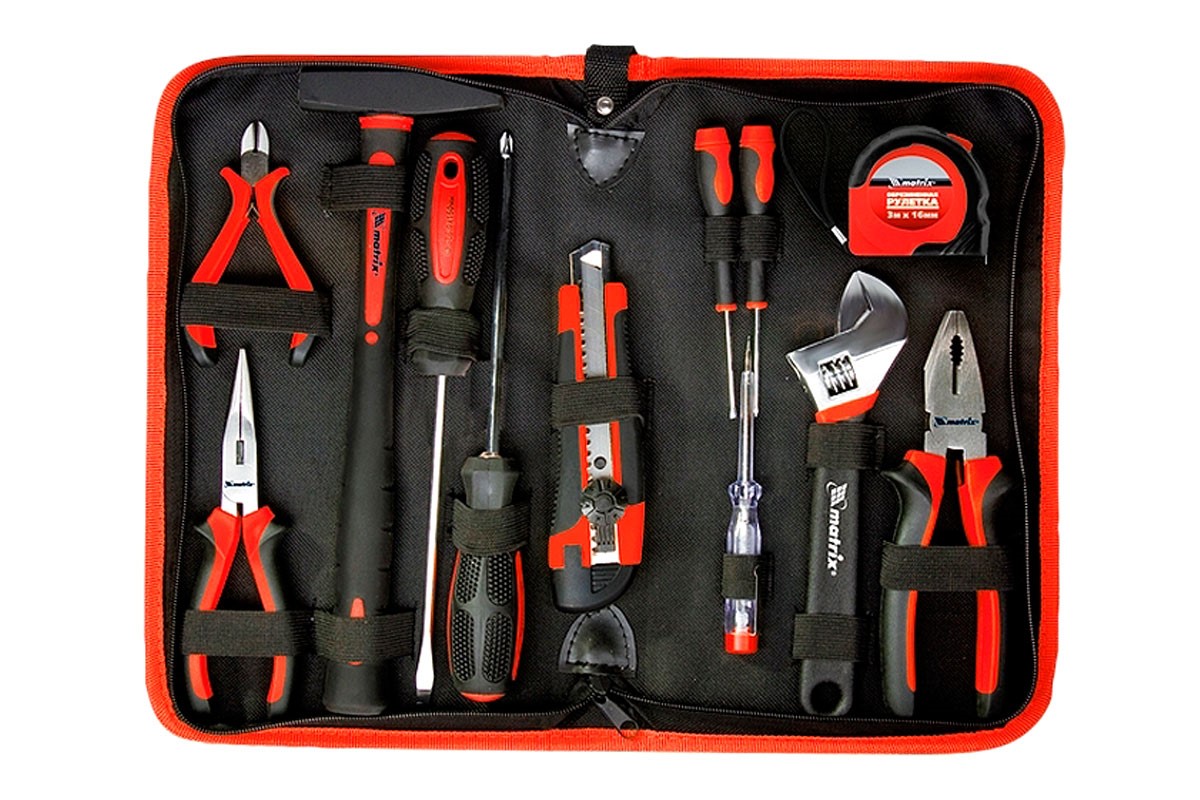

    Набор диэлектрических инструментов

Выше 1000 В

Перечислим изолирующие устройства данной группы:

  • Все виды изолирующих штанг и клещей. Их описание приводилось выше.
  • Специальные конструкции и устройства, обеспечивающие должный уровень безопасности при проведении измерений электрических установках. К таковым можно отнести высоковольтные УН, различные виды электроизмерительных клещей, специального инструмента для покалывания изоляции кабельных линий и т.д.

    Высоковольтный указатель напряжения

  • Спецсредства для обслуживания элестросистем с классом напряжения от 110,0 кВ. В качестве примера можно привести бесконтактные указатели напряжения.

    Бесконтактный указатель напряжения

Литература

  1. Новейшие электрозащитные средства и приспособления: Календарь-справочник, 2007 — 2009 годы / ЗАО «Техношанс». Мн.: 2005. 95 с.
  2. З. Б. Севрюк. Безопасная эксплуатация электрических сетей / Техника без опасности. 2007. № 6. 30-31 с.
  3. З. Б. Севрюк. Технико-экономические преимущества электрозащитных средств и приспособлений торговой марки ТЕХНОШАНС / Техника без опасности. 2007. № 2. 15-18 с. (дополнительно 3 цветные иллюстрации).
  4. З. Б. Севрюк. Применение универсальных электроизолирующих лестниц и стремянок в электроустановках / Техника безопасности. 2007. № 4. 12-15 с.

Советуем изучить — Расчеты для улучшения коэффициента мощности в трехфазной сети

З. Б. СЕВРЮК, кандидат технических наук, начальник отдела охраны труда ЗАО «Техношанс» (г. Минск).

Средства защиты в электроустановках

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

***

СИЗ

Защитные средства делятся на 2 категории: коллективные и индивидуальные.

Защитные средства классифицируются на: 1. Изолирующие 2. Ограждающие 3. Приспособления для работы на высоте 4. Вспомогательные приспособления 5. Экранирующие.

Изолирующие защитные средства.

Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

Все изолирующие защитные средства делятся на:

  1. Основные
  2. Дополнительные

Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

основные изолирующие средства:

  1. диэлектрические перчатки,
  2. изолирующие токоизмерительные клещи,
  3. монтерский инструмент с изолированными рукоятками,
  4. токоискатели.

дополнительные изолирующие средства:

  1. диэлектрические галоши
  2. коврики
  3. изолирующие подставки

В электроустановках выше 1000 В: основные изолирующие средства:

  1. изолирующие штанги
  2. изолирующие токоизмерительные клещи
  3. указатели напряжения

дополнительные изолирующие средства:

  1. монтерский инструмент с изолированными ручками
  2. диэлектрические перчатки
  3. боты
  4. коврики
  5. изолирующие подставки

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

В соответствии с приложением №8 к Инструкции по применению и испытанию средств защиты, используемых в электроустановках СО 153-34.03.603-2003

Распределительные устройства напряжением до 1000 В
Изолирующая штанга (оперативная или универсальная) По местным условиям
Указатель напряжения 2 шт.
Изолирующие клещи 1 шт.
Диэлектрические перчатки 2 пары
Диэлектрические галоши 2 пары
Диэлектрический ковер или изолирующая подставка По местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности То же
Защитные щитки или очки 1 шт.
Переносные заземления По местным условиям
Распределительные устройства напряжением выше 1000 В
Изолирующая штанга (оперативная или универсальная) 2 шт. на каждый класс напряжения
Указатель напряжения То же
Изолирующие клещи (при отсутствии универсальной штанги) 1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)
Диэлектрические перчатки Не менее 2 пар
Диэлектрические боты (для ОРУ) 1 пара
Переносные заземления Не менее 2 на каждый класс напряжения
Защитные ограждения (щиты) Не менее 2 шт.
Плакаты и знаки безопасности (переносные) По местным условиям
Противогаз изолирующий 2 шт.
Защитные щитки или очки 2 шт.

Требования к защитным средствам

Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

Наименование Переодичность
осмотров испытаний
Диэлектрические перчатки перед применением Один раз в 6 мес
Инструмент (на изоляцию) перед применением Один раз в год
Указатели (УНН) перед применением Один раз в год
Изолирующие клещи Один раз в год Один раз в 2 года

На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

№ _______

Годно до _____ кВ

Дата следующего испытания «____» __________________ 20___ г.

_________________________________________________________________________

(наименование лаборатории)

Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т.п.), ставится штамп следующей формы:

№ _______

Дата следующего испытания «____» __________________ 20___ г.

_________________________________________________________________________

(наименование лаборатории)

Информация

Определение «Индивидуальные электрозащитные средства» не означает персонализацию перчаток или галош. Они используются всем персоналом по очереди, во время проведения работ. Сроки использования средств каждым сотрудником также никем не ограничены, установлена только периодичность испытаний. Поскольку средства защиты обеспечивают безопасность (в том числе и жизни персонала), в установленные сроки проводятся испытания. Вне зависимости от напряжения использования, для каждого предмета установлены определенные сроки:

  • Перчатки проверяются каждые 6 месяцев, для ковриков и подставок нормы проверки не установлены.
  • Инструмент и указатели напряжения — один раз в год.
  • Галоши проверяются каждый год, боты раз в три года.
  • Изолирующие клещи испытывают каждые 2 года.

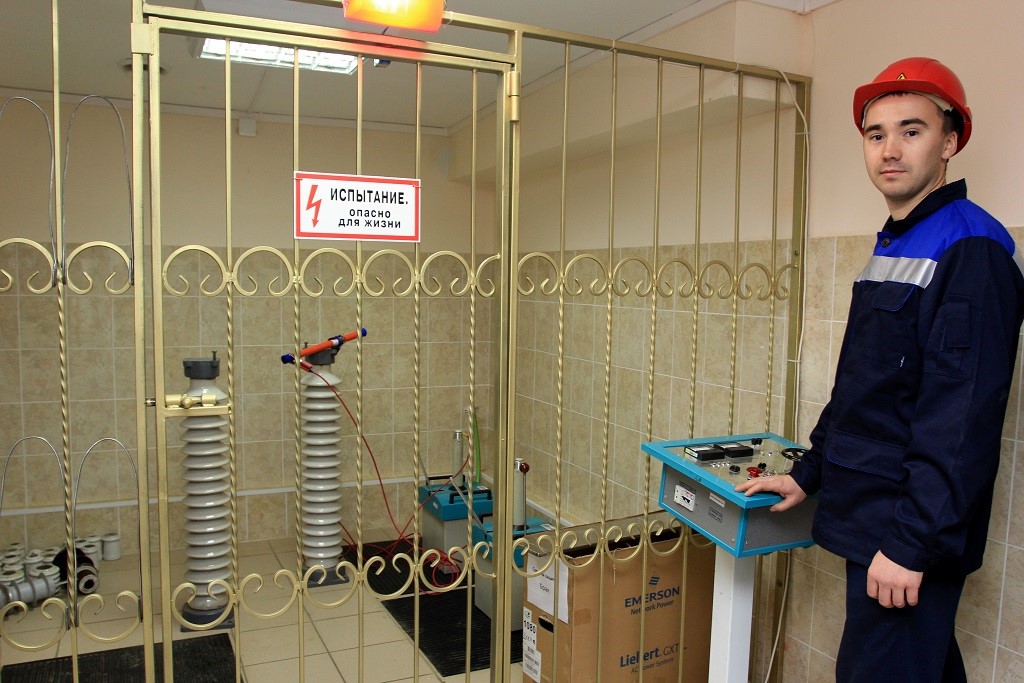

Испытания проводятся в специализированных лабораториях. Как правило, процедура представляет собой погружение изолированного предмета в емкость с водой, и проверка на пробой при максимально допустимом напряжении. Если изоляция допускает пробой напряжения, изделие бракуется. Использование таких приспособлений запрещено.

Также не допускается восстановление защитных приспособлений. Бракованные изделия утилизируются, или применяются при работах без подачи напряжения.

Периодичность осмотра основных средств не установлена, это делается перед проведением работ. Проверяется целостность, чистота и сухость средств безопасности.

Рекомендации по выбору

При выборе средств электрозащиты необходимо учитывать следующие общие рекомендации:

  • Изолирующая диэлектрическая рукоятка устройства на конце должна иметь кольцо. При этом высота такого кольца для приборов, работающих в сетях выше 1000 В, должна быть не меньше 5 мм, а для приборов, работающих в сетях с более низким напряжением, – 3 мм.
  • Изолирующая часть прибора должна быть выполнена из диэлектрика, не поглощающего влагу, имеющего стабильные диэлектрические и механические характеристики.
  • Поверхность рукояток должна быть гладкой и не иметь трещин и сколов.
  • Конструкция электрозащитного устройства не должна допускать возможности короткого замыкания фаз или замыкания фазы на землю.

Мужские комбинезоны – это спецодежда, которая существует на многих предприятиях как обязательная форма для мужчин. Где используют рабочий мужской джинсовый комбинезон, читайте в отдельном материале. Перчатки из нитрилового каучука устойчивы к высоким температурам. Где широко используются нитриловые перчатки, узнайте из этой публикации.

Дополнительные электрозащитные средства

Наибольшие допустимые напряжения прикосновения иар при аварийном режиме производственных электроустановок переменного тока 50 Гц.| Некоторые электрозащитные средства.

Дополнительные электрозащитные средства обладают изоляцией, не способной выдерживать рабочее напряжение электроустановки. Их назначение дополнить ( усилить) защитные свойства основных электрозащитных средств, с которыми они должны применяться совместно. К дополнительным электрозащитным средствам относятся: диэлектрические боты, галоши, ковры и колпаки; изолирующие подставки и накладки; переносные заземления, оградительные устройства, знаки и плакаты безопасности, а также ( в электроустановках напряжением выше 1000 В) диэлектрические перчатки.

Дополнительные электрозащитные средства сами по себе не могут при данном напряжении обеспечить защиту от поражения током, а применяются совместно с основными электрозащитными средствами.

Дополнительные электрозащитные средства — средства защиты, дополняющие основные средства, а также служащие для защиты от напряжения прикосновения и напряжения шага, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током, а применяются совместно с основными электрозащитными средствами.

Кроме того, дополнительные электрозащитные средства служат для защиты от напряжения прикосновения и шагового напряжения.

Они применяются как дополнительные электрозащитные средства в электроустановках до 1000 В, при этом сапоги, изготовленные из поли-винилхлорида, не должна применяться при температуре ниже 0 С.

Диэлектрические резиновые перчатки, галоши боты, ковер и сапоги.| Проверка перчаток на отсутствие сквозных отверстий и глубоких надрывов резины.

Диэлектрические галоши и боты как дополнительные электрозащитные средства применяют в закрытых, а в сухую погоду и в открытых электроустановках при операциях, выполняемых с помощью основных электрозащитных средств.

При необходимости защитить работающего от напряжения шага такие дополнительные электрозащитные средства, как диэлектрические боты или галоши, могут использоваться без основных средств защиты.

Работы по наладке и испытанию преобразователя ( фазиров-ка, проверка равномерности нагрузок по фазам и др.) организуются и проводятся как работы без снятия напряжения с установки. При этом следует применять дополнительные электрозащитные средства: изолирующие клещи, разделительные трансформаторы, диэлектрические перчатки и галоши.

Меры и средства защиты от поражения электрическим током

Несмотря на то, что опасность электрического тока уже давно не новость для человека, статистика электротравматизма остается неутешительной. Поэтому чтобы работы в электроустановках были абсолютно безопасными, задействованные лица обязаны соблюдать и применять меры и средства защиты от поражения электрическим током. Актуальность вопроса обуславливается тем, что электрическая энергия повсеместно используется как в быту, так и охватывает практически все технологические процессы в самых разнообразных сферах промышленной и хозяйственной деятельности человека.

Основные меры защиты

Следует отметить, что перечислить все меры достаточно сложно, так как все они привязываются к конкретному оборудованию или видам работ. Более того, разные правила и нормы призваны регулировать отличительные вопросы в организации операций, конструктивных особенностях или эксплуатации электрических установок.

Организационные и технические

Один из основных документов, на которые следует опираться — Правила охраны труда при эксплуатации электроустановок. Именно они утверждают, что прежде, чем приступать к каким-либо действиям с электрическими приборами или их компонентами, обслуживающий персонал обязан выполнить ряд мер, которые позволят им избежать электрической травмы от тока. Все эти меры имеют четкое деление на организационные и технические в соответствии с п.2.1.1. и п.3 РД 153-34.0-03.150-00 соответственно.

Организационные мероприятия обязывают:

  • Оформить в установленном порядке планируемую работу ( по наряду, распоряжению или инструктажем);
  • Организовать подготовку рабочего места с последующим допуском персонала;
  • Осуществлять постоянный надзор во время работы в тех устройствах, где довольно большой риск поражения;
  • При необходимости, оформить перерывы, перевести на следующее место, вывести персонала после окончания.

В части технических мероприятий для предотвращения поражения электрическим током обслуживающий персонал обязан:

  • Выполнить установленные коммутации и принять меры, которые воспрепятствуют подаче напряжения при ошибочном или самопроизвольном переключении;
  • Вывесить на элементы управления соответствующие плакаты безопасности;
  • Проверить наличие или отсутствие рабочего или наведенного потенциала;
  • Наложить переносные или включить стационарные заземления;
  • Оградить место выполнения работ и указать его плакатами безопасности, обозначить места, приближение к которым несет угрозу воздействия электрической энергии.

Вышеприведенный комплекс мер, препятствующий поражению током, является общим для всех сфер. Однако в каждой отрасли он может дополняться или видоизменяться в зависимости от типа эксплуатируемых устройств, а также с учетом категории выполняемых работ.

Меры по содержанию

Если предыдущие нормы устанавливали меры безопасности, которые должны соблюдаться перед началом работы, то существуют аналогичные меры, устанавливаемые ПТЭЭП и ПУЭ, но уже касательно технического состояния, конструктивных и рабочих параметров, как на этапе монтажа, так и в процессе дальнейшей эксплуатации электрооборудования.

Сюда входят:

  • Проверка состояния изоляции проводов, обмоток, изоляторов и прочих диэлектрических частей в части сопротивления электрическому току;
  • Наличие и состояние заземляющих устройств, мест соединения и подключения, параметры переходного сопротивления электрическому току;

Рис. 1. Проверка состояния защитного заземления

  • Измерение переходного сопротивления в местах соединения токоведущих частей, осмотр их технического состояния;
  • Соответствие цветовой маркировки фаз, нулевых проводников, линий защитного заземления;
  • Наличие диспетчерских наименований и знаков безопасности.

Основные персональные электрозащитные аксессуары

Суть функционала аксессуаров персональной электрозащиты состоит в том, что ими прикасаются к потенциально опасным частям электрооборудования, удерживая в руках. Шины, оголенные проводники, а также прочие элементы электрических сетей, входящие в соприкосновение, находятся под потенциалом, опасным для жизни. Прикосновения выполняются:

  • изолирующими штангами, конструкция которых определена величиной предельного напряжения;
  • клещами для выполнения измерений электрических параметров;
  • указателями напряжения;
  • сигнальными устройствами, оповещающими о наличии напряжения;
  • слесарными инструментами с изолированными рукоятками;
  • изделиями из специальной резины — перчатками (напряжение более 1000 В), ковриками и т. п.;
  • различным измерительным, а также испытательным оборудованием.


Изолирующие штанги
Электроизмерительные клещи (выше 1000 В)
Электроизмерительные клещи (до 1000 В)
Указатели напряжения
Сигнальные устройства, оповещающие о наличии напряжения
Слесарные инструменты с изолированными рукоятками
Изделия из специальной резины
Испытательное оборудование

Средства индивидуальной защиты дополняются:

  • защитными ограждениями;
  • временными заземлениями;
  • предупреждающими информационными знаками, плакатами;
  • экранирующими средствами.


Защитные ограждения

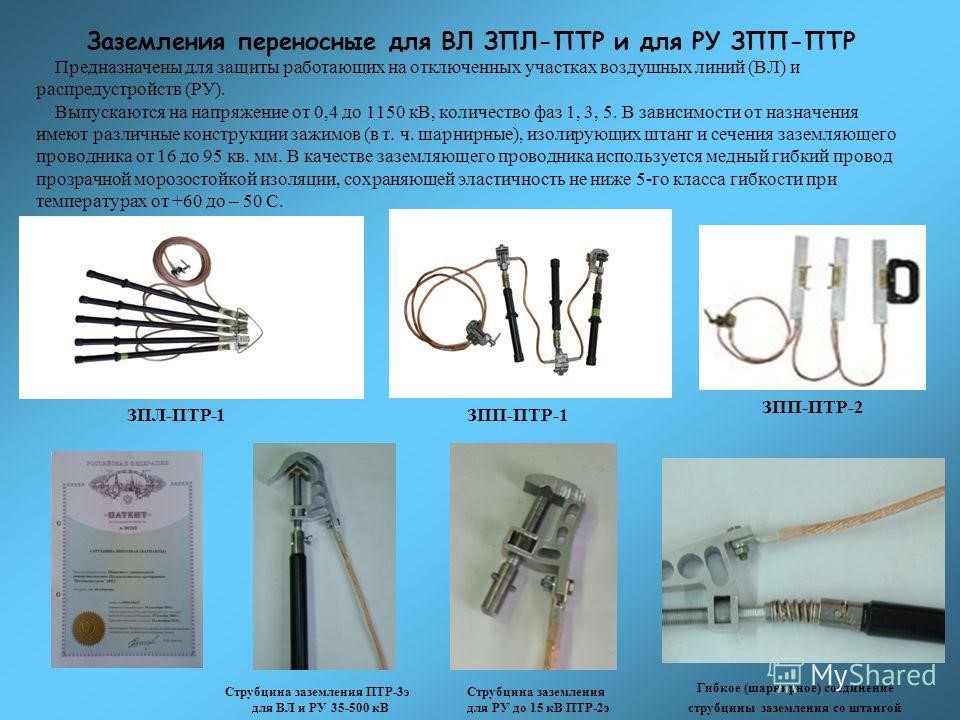

Временные (переносные) заземления
Предупреждающие информационные знаки, плакаты
Экранирующий костюм

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!

⇐ Предыдущая3Следующая ⇒

Основное изолирующее электрозащитное средство — изолирующее электрозащитное средство, изоляция которого длительно выдерживает рабочее напряжение электроустановки и которое позволяет работать на токоведущих частях, находящихся под напряжением.

Дополнительное изолирующее электрозащитное средство- изолирующее электроза­щитное средство, которое само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты, а также служит дм защиты от напряжения прикосновения и напряжения шага.

К основным изолирующим электрозащитным средствам для электроустановок напряжением свыше 1000В относятся;

— изолирующие штанги всех видов;

— изолирующие клещи;

— указатели напряжения;

— устройства и приспособления для обеспечения безопасности работ при измерениях и испытаниях в электроустановках (указатели напряжения для проверки совпадения фаз, клещи электроизмерительные, устройства для прокола кабеля и т. п.);

— специальные средства защиты, устройства и приспособления изолирующие для работ под напряжением в электроустановках напряжением 110кВ и выше (кроме штанг для переноса и выравнивания потенциала)

К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением свыше 1000В относятся:

— диэлектрические перчатки и боты;

— диэлектрические ковры и изолирующие подставки;

— изолирующие колпаки, и накладки;

— штанги для переноса и выравнивания потенциала;

— лестницы приставные, стремянки изолирующие стеклопластиковые.

К основным изолирующим электрозащитным средствам для электроустановок напряжением до 1000В относятся;

— изолирующие штанги всех видов;

— изолирующие клещи;

— указатели напряжения;

— электроизмерительные клещи;

— диэлектрические перчатки;

— ручной изолирующий инструмент,

К дополнительным изолирующим электрозащитным средствам для электроустано­вок напряжением до 1000В относятся:

— диэлектрические галоши;

— диэлектрические ковры и изолирующие подставки;

— изолирующие колпаки, покрытия и накладки;

— лестницы приставные, стремянки изолирующие стеклопластиковые.

6 Требования противопожарного режима к эксплуатации электроприёмников и электроустановочных изделий.

1.4.4. При эксплуатации действующих электроустановок запрещается:

использовать приемники электрической энергии (электроприемники) в условиях, не соответствующих требованиям инструкций предприятий — изготовителей, или имеющие неисправности, которые в соответствии с инструкцией по эксплуатации могут привести к пожару, а также эксплуатировать электропровода и кабели с поврежденной или потеряв­шей защитные свойства изоляцией;

пользоваться поврежденными розетками, рубильниками, другими электроустановоч­ными изделиями;

обертывать электролампы и светильники бумагой, тканью и другими горючими мате­риалами, а также эксплуатировать светильники со снятыми колпаками (рассеивателями), предусмотренными конструкцией светильника;

пользоваться электроутюгами, электроплитками, электрочайниками и другими элек­тронагревательными приборами, не имеющими устройств тепловой защиты, без подставок из негорючих теплоизоляционных материалов, исключающих опасность возникновения пожара;

применять нестандартные (самодельные) электронагревательные приборы, использо­вать некалиброванные плавкие вставки или другие самодельные аппараты защиты от пере­грузки и короткого замыкания;

размещать (складировать) у электрощитов, электродвигателей и пусковой аппаратуры горючие (в том числе легковоспламеняющиеся) вещества и материалы.

1.4.7. Запрещается эксплуатация электронагревательных приборов при отсутствии или неисправности терморегуляторов, предусмотренных конструкцией.

1.4.2. Электроустановки и бытовые электроприборы в помещениях, в которых по окончании рабочего времени отсутствует дежурный персонал, должны быть обесточены. Под напряжением должны оставаться дежурное освещение, установки пожаротушения и противопожарного водоснабжения, пожарная и охранно-пожарная сигнализация. Другие электроустановки и электротехнические изделия (в том числе в жилых помещениях) могут оставаться под напряжением, если это обусловлено их функциональным назначением и (или) предусмотрено требованиями инструкции по эксплуатации.

⇐ Предыдущая3Следующая ⇒

Дата добавления: 2016-12-05; | Нарушение авторских прав | Изречения для студентов

Классификация плакатов

С учетом основного предназначения плакаты делятся на следующие основные группы: запрещающие, предупреждающие, указательные и предписывающие. По способу использования они могут быть переносные и постоянные.

Переносные плакаты изготавливаются из пластика, дерева или картона. Постоянные делаются из листовой стали, пластиковых материалов или с помощью нанесения краски на различные поверхности через трафарет. Для ОРУ могут быть изготовлены плакаты с различными приспособлениями (крюки, зажим, трос) для их крепления на участке установки.

Предупреждающие плакаты требуются:

  • для указания участка, который подготовлен к работе, для обеспечения общих мер безопасности;
  • для запрещения эксплуатации коммутационных устройств, во время ошибочного включения которых на участок, где находятся рабочие, может подаваться электричество;
  • для предупреждения о приближении к частям, которые находятся под электричеством.

Каждый человек, который работает с электричеством, обязан быть непременно укомплектован необходимыми средствами электрозащиты с учетом разновидности проведения работ. При этом необходимо не забывать, что весь инвентарь обязан пройти осмотр под напряжением перед началом эксплуатации.

https://youtube.com/watch?v=Xa-zJIj-Tls
