Автомат или рубильник?

Содержание

Отличия от автоматического выключателя


Автоматический дифференциальный выключатель

В домашних условиях часто используются другие устройства – автоматические дифференциальные выключатели. Их устанавливают на различные бытовые приборы для защиты от скачков напряжения. Они могут обесточить помещение при необходимости, защитить токоприемники и проводку от агрессивного воздействия высоких токов. Автоматические выключатели не подходят для частых отключений и выключений. Это может привести к быстрому износу модуля и выгоранию рабочего ресурса, после чего устройство придется менять. Для таких целей рекомендуется использовать модульные выключатели нагрузки. Коммутаторы ввода обеспечивают высокую безопасность распределительных щитов, бесперебойную подачу электричества, удобство размыкания цепи. Оптимальным вариантом является использование переключателя нагрузки и автомата одновременно. Тогда повышается безопасность электросети.

Главным отличием от автомата является невозможность работы в автоматическом режиме. Для переключения требуется внешнее вмешательство – ручное или дистанционное. Автомат срабатывает при достижении предельного тока. Также приборы могут отличаться по маркировке и внешнему виду.

Возможности и назначение многополюсных аппаратов

Установка двухполюсного АВ позволяет обеспечить контроль:

  • Двух независимых друг от друга цепей с их одновременным отключением при возникновении неполадок.
  • Параметров каждой из независимых линий (хотя при появлении проблем в одной из них обесточиваются обе одновременно).
  • Линии постоянного тока, имеющей аналогичные параметры отключения.

Исходя из этого, вводной автомат должен быть как минимум двухполюсным, поскольку он позволит отключить питание во всем доме, если по какой-либо причине АВ неисправного участка сети не сработал. Как и любой пакетник, он позволяет также обесточить квартиру вручную.

Рассмотрим такую ситуацию. В одной из линий домашней электропроводки произошло КЗ, на которое АВ проблемного участка не успел отреагировать и сгорел, превратившись из выключателя в проводник электротока. Если даже общая сеть защищена устройством защитного отключения, это в большинстве случаев не решит проблему, поскольку УЗО выключает питание в случае пробоя кабеля, чтобы не допустить поражения людей током. Поэтому оно тоже выйдет из строя, и в цепи, которую защищает вводной двухполюсный автомат, возникнет дисбаланс.

Наглядно про многополюсные автоматы на видео:

https://youtube.com/watch?v=0CKNaI3EwnI

При превышении разницы напряжений на входе и выходе более чем на 30% (а при коротком замыкании в одной из веток это произойдет очень быстро), сработает автомат ввода, отключив и фазный и нулевой кабель. При этом электрическая сеть будет обесточена целиком, и не будет утечки тока даже на кабель заземления. Таким образом, опасность выхода приборов из строя и возгорания линии будет ликвидирована. Устранив неисправность, можно будет вновь вручную включить автомат.

Как выбрать автоматический выключатель

Есть мнение, что самый надежный вариант автоматического выключателя – это устройство, которое может выдержать максимальную нагрузку и обеспечить помещение максимально эффективной защитой. Если следовать такой логике, можно использовать в любых сетях воздушные автоматы, и таким образом избавить себя от большинства проблем, но на практике дело обстоит несколько иначе. В зависимости от параметров конкретной цепи будет зависеть и тип выключателя, который лучше в нее установить. Если ошибиться в выборе автоматического выключателя, в конечном итоге это может обернуться крайне негативно.

Если к обыкновенной бытовой сети электроснабжения будет подключен прибор, который рассчитан на работу в условиях повышенных мощностей, он не будет выключать питание даже тогда, когда сила тока будет существенно превышать все допустимые нормы. При этом температура изоляционного слоя значительно возрастет и станет разрушительной для кабеля, но номинальные показатели выключателя не будут превышены, поэтому автомат будет воспринимать такую ситуацию как рядовую. Отключение произойдет только после того, как вследствие плавления изоляции в сети произойдет короткое замыкание, но эта ситуация уже чревата пожаром.

Если допустимая мощность автомата, наоборот, не будет достигать той, которую выдерживает линия электропитания, нормальной работы цепи добиться практически невозможно. После подключения нескольких приборов электричество сразу выбьет, в итоге из-за постоянного воздействия большого тока он сломается по причине «залипания» контактов.

Подробная инструкция как подключить автоматический выключатель

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой

инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и

вопрос как подключить автоматический выключатель будет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 «Сечение проводов по длительно допустимому току» ), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

  • однополюсные, применяется в сети 220 вольт, подключается только один фазный провод
  • двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза
  • трех полюсные, применяется в сети 380 вольт, подключается три фазных провода
  • четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

  • в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения , так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику)
  • контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет)
  • простота монтажа автомата (устанавливается одним щелчком на дин рейку)
  • провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все)
  • при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же)

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям. Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.
Основное значение выключателей нагрузки — оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Внутри установлен мостиковый контакт, с большей площадью и большей силой прижимания чем у обычных автоматов.

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны. Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно

Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.

Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А.

Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.

Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой

Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.

Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.

Проверяем затяжку контактов автоматов и УЗО. Подаем напряжение в квартирный щиток включив УЗО в этажном щитке. Включаем вводной автомат 25А, проверяем работу УЗО нажатием кнопки “ТЕСТ”, оно должно отключиться. Далее подаем напряжение потребителям в квартире, включив однополюсные автоматы.

Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.

Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.

Спасибо за внимание

Выключатель нагрузки и автомат в чем разница

Некоторые пользователи электроэнергии, покидая помещение, обесточивают его, щелкая рычажками вводных автоматов на электрическом щитке. Согласитесь, это позволяет чувствовать себя намного увереннее, например, покидая рабочее место в конце дня, таким образом, отключают нагрузку, иногда это даже выделено отдельным пунктом в должностной инструкции. Однако стоит ли это делать, рассмотрим ниже. Ответ на поставленный вопрос однозначен – конечно, нет! Обесточивание электрической цепи обычным автоматическим выключателем, возможно, но оно не предусмотрено:

  • назначением самого автомата, который срабатывает при перегрузках или от токов КЗ;
  • ограниченным ресурсом (количеством циклов срабатывания).

Зачастую цепь отключают при работе электрических приборов и дуга, возникающая в момент разрыва контактов, способствует их подгоранию. Нагрузку отключают с помощью специального коммутационного устройства – выключателя нагрузки (ВН), аналога древнего рубильника, который так и называют «мини-рубильником».

Устройство выключателя нагрузки, особенности выбора и подключения

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную. Внутри корпуса предназначенного для установки на DIN-рейку расположена мощная контактная группа с одинарным или двойным разрывом цепи. Контактные группы в модульных выключателях рассчитаны на коммутацию номинальных токов от 16 до 125 А (9 ступеней). Ресурс контактов модульных выключателей нагрузки значительно превышает аналогичный показатель автомата и составляет не менее 10 тыс. циклов.

По количеству коммутируемых линий выключатели нагрузки выпускаются 1, 2, 3 и 4-х полюсными. Это позволяет их использовать в любых схемах электрической сети с номинальным напряжением 230/400 В:

  • однофазной;
  • трехфазной;
  • с разрывом нулевого провода;
  • без разрыва нуля.

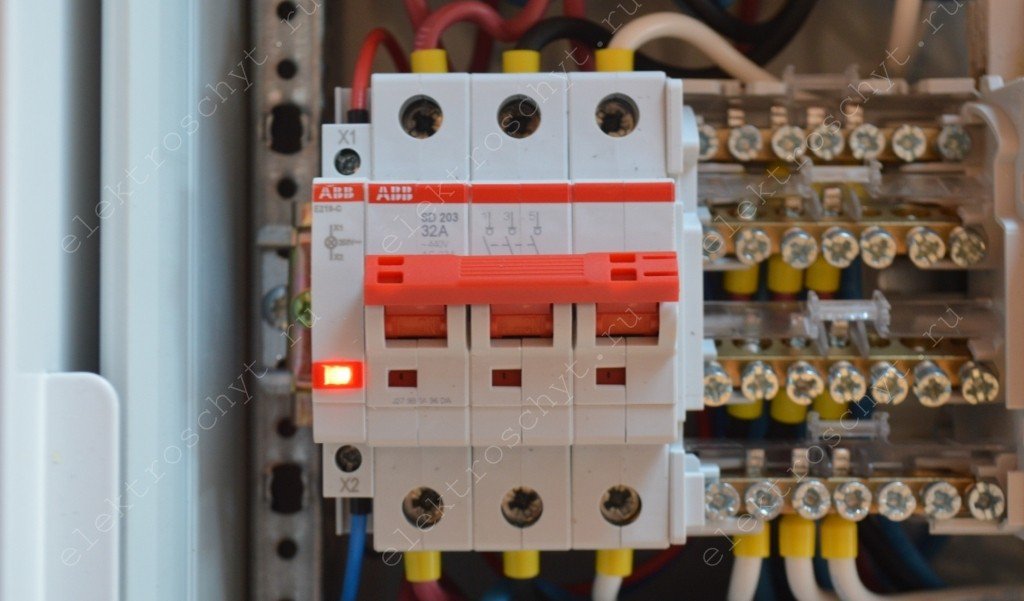

Рубильник ABB SD200.

Рубильники серии SD200 относительно новые, и начали выпускать их с 2016 года. Внешне они почти неотличимы от старой копии серии Е200.

Но это только внешне. Многим известно, что серия Е200 имела конструктивный косяк, и поэтому были заменены на новую серию.

Как следует из названия серии SD200, рубильник ABB также, как и автомат S200, в зависимости от последней цифры, разделяется по количеству полюсов:

  • SD201 – однополюсный,
  • SD202 – двухполюсный,
  • SD203 – трехполюсный,
  • SD204 – четырехполюсные.

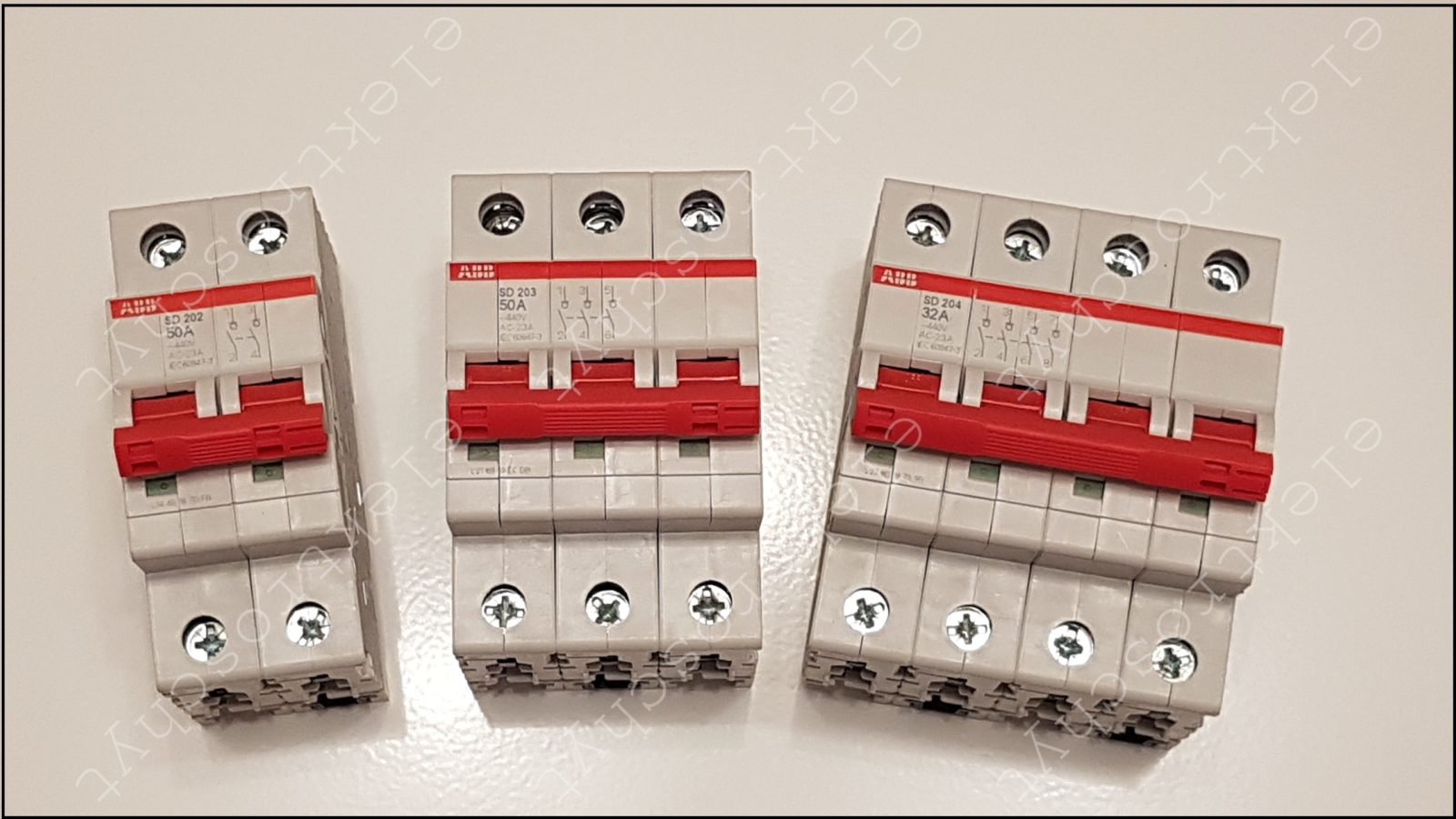

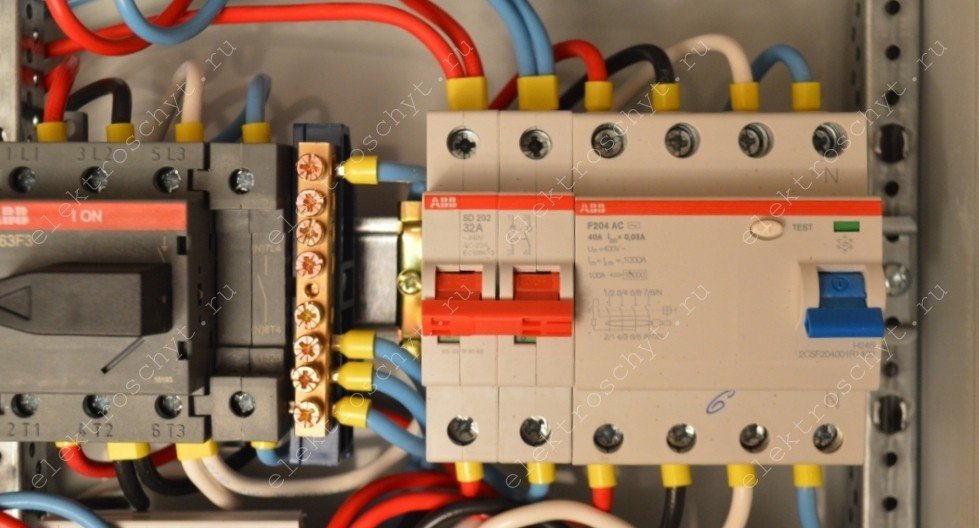

На фото также показан пример 2-хполюсного рубильника. Такие рубильники SD201 и SD202 удобно использовать в однофазных щитах, т.к. они занимают меньше места, чем ОТ63, который займет не менее 3-х модулей.

Рубильник ABB SD200 выпускается на номинальные токи: 16, 25, 32, 40, 50 и 63А. К нему подходят все дополнительные контакты, предназначенные для модульки ABB.

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Чем рубильник отличается от автомата, и в каких цепях он монтируется

Чем отличается автомат от рубильника, когда применяются первый, и для чего используется второй? Какие конструктивные особенности и типы этих коммутационных аппаратов бывают?

Все это мы разберем в нашей статье, и для этого прежде всего рассмотрим конструкцию сначала рубильника, а затем автомата. Затем остановимся на вопросах, связанных с особенностями эксплуатации этих коммутационных аппаратов и сферах их применения. Это позволит вам не только увидеть кардинальные различия между этими аппаратами, но и понять их с чем это связано.

  • Конструкция рубильника и автомата
    • Конструкция рубильника
    • Конструкция автомата
  • Особенности применения автоматов и рубильников
  • Вывод

Зачем объединять рубильник с «автоматом»

На бытовом уровне это обеспечивает удобство управления электросетью и долговечность домашней электросети, но решение зависит все-таки от Вас. Планируете обесточивать линию считанные разы в году, например, только при проведении экстренных ремонтных работ? Тогда можно обойтись рычагом «автомата».

Если же речь идет об электросети многоквартирного дома или промышленного здания, к которым повышенные требования безопасности. На ответственные места на вводной кабель ставьте первым делом рубильник. Он будет работать как коммутационный аппарат, с помощью которого одним движением обесточивается линия. Причем устройство должно быть с видимым разрывом цепи, без защитных крышек.

К примеру, модель Р2М от Элекон на 250А или разъединитель серии РЕ19 от IEK в котором при отключении сети с помощью рычага визуально заметен разрыв контактов – нет крышек и панелей, заслонивших внутренности конструкции. Для чего? Чтобы при техобслуживании сети на объекте человек, проводящий работы, был на 100% уверен в том, что система обесточена. А конструкция «автомата» этой визуальной наглядности обеспечить не может, ведь корпус устройства закрыт.

Использование рубильников целесообразно на производствах, где персонал в конце рабочего дня или перед проведением ремонтных работ должен обесточивать оборудование. Или, к примеру, для включения и выключения системы освещения территории по периметру.

Как выбрать выключатель нагрузки-мини рубильник

Если у вас уже установлен вводной автомат, для выбора выключателя нагрузки ориентируйтесь прежде всего на его номинальный ток. Номинал выключателя нагрузки рекомендуется выбирать либо равным номинальному току автомата, либо на ступень больше. При этом следует не забывать что нам диктуют правила.

Руководствуясь этим, приобретайте в магазине аппараты от 40А и выше, тем более что в цене они не слишком отличаются от своих «меньших собратьев». Ну а располагаться выключатель нагрузки должен однозначно до вводного автомата, а еще лучше до самого прибора учета.

Некоторые электрики используют зачастую схему электрощитка даже без вводного автоматического выключателя. Это также разрешается, если вы грамотно защитили отходящие линии отдельными автоматами. В этом случае на вводе монтируется просто один выключатель нагрузки.

Плюс такой схемы не только в экономии, но и в селективности. При замыкании в проводке, у вас уже одновременно не отключится и ввод (погасив всю квартиру, что зачастую бывает при больших токах КЗ) и автомат группы.

Сравнение рубильников и автоматических выключателей.

Для начала стоит разобраться в том, что представляют собой оба эти устройства. Рубильник отличается от автоматического выключателя лишь тем, что не имеет функции автоматического отключения. То есть, отключать рубильник придется вручную. С первого взгляда кажется, что это недостаток, а не преимущество, но не стоит спешить с выводами. Необходимо знать, что между автоматами в электрощите нет селективности – то есть срабатывания всех ступеней защиты по очереди. При наличии селективности по току с вводным автоматом, а тот с автоматом, расположенным в этажном щитке, в случае возникновения короткого замыкания был бы отключен лишь групповой автомат, соединенный с этой линией.

Но практика показывает, что чаще всего происходит отключение общего автомата, а не отдельного, а это крайне неудобно. Дело в том, что из-за этого пропадает электроэнергия по всей квартире. При наличии рубильника сработало бы только там, где это нужно.

Что касается автомата, расположенного внутри этажного щита, то здесь стоит помнить о проводе, соединяющем электрощит в доме и далекий автомат. Благодаря сопротивлению и индуктивности возникнет некая задержка при прохождении тока. Это позволит первому сработать групповому автомату, что очень удобно.

Кроме всего этого, рубильник считается более надежным, чем автоматический выключатель. Он износостойкий и выдерживает многократные ежедневные отключения и включения. Прослужит такое электротехническое устройство даже при условии интенсивной эксплуатации значительно дольше, чем автомат. Причина такой надежности рубильника кроется в простоте его конструкции: в нем практически нет ничего, кроме контактов. При этом он достаточно мощный.

Отличие рубильника от автомата

В отличие от рубильников автоматы характеризуются более сложной конструктивной схемой исполнения, при этом у них и ответственности больше: они защищают электрическую цепь от сверхтока КЗ и перегрузки. Недостатков автоматического выключателя является ограниченный срок службы, так как он предназначен на определенное количество циклов включения-выключения.

Таким образом, при необходимости регулярном отключении электросети использовать автомат не рекомендуется – лучше установить рубильник. Кроме этого, рубильники стоят значительно дешевле автоматических выключателей.

Рекомендация : эксперты советуют использовать сразу 2 устройства на вводе в систему. Но для чего может понадобиться объединение рубильника с автоматическим выключателем? Использование двух устройств

Для максимального удобства управления электрической сетью необходимо использовать и рубильник, и автомат. Конечно, если вы не планируете частые отключения питания, то можно обойтись простым автоматическим выключателем. Но электросеть многоквартирных домов, а также промышленных зданий характеризуется повышенными требованиями электробезопасности и эксплуатации. На самое ответственное место обычно устанавливают рубильник, который будет играть роль коммутационного устройства, с помощью которого можно будет вручную обесточить всю линию. Не рекомендуется использовать рубильники с защитными крышками, так как разрыв цепи должен быть видимым. Это необходимо для того, чтобы перед началом проведения электротехнических работ специалист мог визуально убедиться в разрыве контактов цепи. При этом в случае использования автомата с закрытым корпусом увидеть разрыв цепи будет невозможно.

Также применение рубильника необходимо в цехах производственных предприятий, где в конце рабочего дня необходимо обесточить все оборудование или отключить сразу всю систему освещения. Но использовать рубильник необходимо в паре с автоматом, чтобы сеть была надежно защищена от аварийных ситуаций по типу сверхтоков, возникающих при коротких замыканиях.

Принцип работы и типы автоматов

Для защиты проводов применяется автоматический выключатель, а для защиты от поражения электрическим током — устройство защитного отключения (УЗО). В качестве вводного автомата УЗО не применяется, а вместо него используется дифференциальный автомат — устройство, объединяющее в себе функции обычного автоматического выключателя и УЗО. Применение вводного автомата в квартире позволит обесточить всю электросеть при возникновении аварийного режима автоматически или одним нажатием вручную.

Вводной автоматический выключатель может быть разного типа. Для того чтобы правильно выбрать какой тип и вид нужен для защиты линии в квартире или частном доме, потребуется понимать принцип его работы и знать основные характеристики. Характер работы вводного устройства заключается в автоматическом одновременном разрыве как фазовых, так и нулевых проводов при возникновении аварийной ситуации на линии электросети. Устанавливается он последовательно электрической цепи в после подключения электросчётчика.

Это обусловлено тем, что вся линия до счётчика, как и он сам, принадлежит энергоснабжающей компании, и любого вида вмешательство в неё запрещены. Вводные автоматы до счётчика ставятся, в первую очередь, энергопоставляющими компаниями для того, чтобы ограничить потребление электроэнергии пользователями. Их опечатывают так же, как и счётчик.

Автоматический выключатель

Работа устройства основана на способности разрывать электрическую цепь при достижении пропускаемой через него мощности критической величины. В качестве основных элементов конструкции выделяют:

  • соленоид;
  • биметаллическую пластину.

Элементы конструкции подключены последовательно и составляют блок расцепителя. Ток, проходя через катушку соленоида, попадает на пластинку, а далее на выходные клеммы. Пластинка изготавливается из металлов с различным тепловым сопротивлением, и при нагреве изгибается.

Увеличение потребляемой мощности цепи в случае возникновения неисправностей электроприборов или при подключении особо мощного устройства приводит к её нагреву. Пластина изгибается и разрывает контакт. Величина тока, при котором разрывается контакт, настраивается в заводских условиях. В режиме короткого замыкания сила тока возрастает стремительно, в катушке соленоида возникает мощное магнитное поле, благодаря которому сердечник втягивается внутрь соленоида, разрывая контакт.

Дифференциальный выключатель

Объединяет функции автоматического выключателя и УЗО. Дополнительно к расцепителю в его конструкции устанавливается трансформатор тороидального типа. Работа устройства основана на способности электродвижущей силы (ЭДС) наводить ток в проводнике. При прохождении тока по обмоткам трансформатора в каждой из них появляется магнитный поток. Он равен по величине, но разный по направлению, поэтому результирующая сила в сердечнике равна нулю.

При утечках тока равенство в магнитных потоках нарушается. Во вторичной обмотке возникает ЭДС, появляется ток. Контакты вторичной обмотки трансформатора подключены к управляющим выводам реле. При появлении напряжения происходит срабатывание реле и электрическая цепь разрывается.

https://youtube.com/watch?v=9CBUW1M4vII

https://youtube.com/watch?v=zPd8-NAlEcY

https://youtube.com/watch?v=-3bcZuWQfyY

https://youtube.com/watch?v=MKBmHphfZ54

Рубильник ABB SD200.

Рубильники серии SD200 относительно новые, и начали выпускать их с 2016 года. Внешне они почти неотличимы от старой копии серии Е200.

Но это только внешне. Многим известно, что серия Е200 имела конструктивный косяк, и поэтому были заменены на новую серию.

Как следует из названия серии SD200, рубильник ABB также, как и автомат S200, в зависимости от последней цифры, разделяется по количеству полюсов:

  • SD201 – однополюсный,
  • SD202 – двухполюсный,
  • SD203 – трехполюсный,
  • SD204 – четырехполюсные.

На фото также показан пример 2-хполюсного рубильника. Такие рубильники SD201 и SD202 удобно использовать в однофазных щитах, т.к. они занимают меньше места, чем ОТ63, который займет не менее 3-х модулей.

Рубильник ABB SD200 выпускается на номинальные токи: 16, 25, 32, 40, 50 и 63А. К нему подходят все дополнительные контакты, предназначенные для модульки ABB.

Про модульные выключатели нагрузки

Сегодня хочу поговорить о модульных выключателях нагрузки на токи до 100 А. Несмотря на то, что здесь, казалось бы, все и так просто, но у меня был ряд вопросов к официальным представителям данной продукции, на которые они так и не ответили. Попробуем разобраться без них. Я уже давно заметил, что китайские модульные выключатели нагрузи (ВН) можно разделить на 2 группы: 16-40 А и 63-100 А.

Дело в том, что цена ВН на 16 А ничем не отличается от стоимости ВН на 40 А, а порой даже выключатели нагрузи на 40 А дешевле. То же самое относится и к ВН 63-100 А.

Исходя из этого, я задал вопросы официальным представителям ЕКФ и ИЕК, чтобы как-то разъяснили такую ситуацию.

Зачем мне покупать выключатель нагрузки на 16 А, если за те же деньги я могу купить выключатель нагрузки на 40 А?

Мне нравится, что на официальном сайте ЕКФ имеется on-line поддержка. Но, к сожалению, в последнее время они мне мало чем помогают. Наверное, у меня не правильные вопросы

Ответ был такой:

Во вложении паспорт на изделие. В нем Вы можете ознакомиться с техническими характеристиками более детально.

В общем, расскажу, что на этот счет думает простой проектировщик.

Выключатели нагрузки я применяю в основном на вводе распределительных щитов, чтобы не завышать уставки автоматических выключателей, поскольку должна соблюдаться «как бы» селективность.

Хочу напомнить, что выключатель нагрузки – коммутационный аппарат, который в своем составе не имеет никаких автоматических расцепителей.

Как я понимаю, чем больше номинальный ток ВН, тем лучше, тем надежнее аппарат. К примеру, если у меня даже ток нагрузки 10 А, то какой смысл покупать ВН на 16 А, если за такую же цену можно купить ВН на 40 А? У такого аппарата будет больший запас прочности, в итоге ресурс работы у него должен оказаться больше.

В своих проектах я закладываю только 2 аппарата: на 40 А и на 100 А.

Если у них себестоимость одинаковая, то логичнее было бы убрать из номенклатуры выключатели нагрузки до 40 А и выключатель нагрузки на 63 А. Оставить лишь ВН 40 А и ВН 100 А. Возможно, таким образом можно было бы снизить себестоимость этих изделий еще больше, т.к. увеличились бы объемы продаж из-за сокращения других позиций.

На мой взгляд, все это маркетинговые игры, которые вводят только в заблуждение. Я не удивлюсь, если контакты ВН 16 А ничем не отличаются от ВН 40 А, а все дело лишь в маркировке

В некоторых каталогах можно увидеть, что ВН на меньший ток имеют большую износостойкость циклов В-О. Возможно, в каких-то ситуациях это имеет значение. Если это действительно так, то это может стать определяющим фактором при выборе ВН.

Это в большей степени относится к китайским выключателям нагрузки

Если не обращать внимание на цену ВН, то номинальный ток ВН я беру на одну ступень выше автоматического выключателя, который установлен выше. А лучше даже на 2 ступени

Например, на ВРУ устанавливаем автомат на 25 А, в распределительном щите ставим ВН на 40 А. Я не знаю, какой запас прочности у контактов ВН, но автоматический выключатель с номинальным током 25 А может длительное время работать с перегрузкой 1,45In, поэтому получаем 25*1,45=36,25 А и выключатель нагрузки в таком случае — 40 А. Помните об этом при проектировании.

Что вы думаете по поводу всего этого?

На самом деле выключатель нагрузки – автоматический выключатель, в который забыли установить тепловой и электромагнитный расцепитель

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать – это отключить вводной автомат и УЗО в этажном щитке. Затем откручиваем металлическую панель (пластрон) в квартирном щитке и “помечаем” изолентой провода, синей – рабочий ноль N , желто-зеленой – защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи. Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.
