Проект электрики дома

Содержание

Схема электропроводки в частном доме

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

  1. Общую нагрузку от электрических приборов.
  2. Количество комнат.
  3. Желание экономить средства.

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

  • Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
  • Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
  • Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
  • На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
  • Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
  • Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
  • В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
  • Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

  1. Наличие электроизоляции на всех токоведущих частях
  2. Правильное расположение розеток
  3. Заземление всех необходимых элементов
  4. Недоступность большинства электроузлов для случайного контакта
  5. Повышенная защита сетей в детских комнатах
  6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

На чем сэкономить

Сэкономить можно на отказе от применения гофротрубы (монтаж без её использования не рекомендуется, но допускается), установке накладного электрощита, вместо встроенного, частичном отказе от автоматики электрощита(защита по напряжению, меньшее количество УЗО), отказе от штробления стен(проводка в данном случае укладывается вплотную к стенам, запас относительно маяка остается порядка 2-3 мм. Оштукатуривание стен, без перерасхода материалов, в данном случае, требует высокого мастерства от штукатура), а так же на объединении розеточных и световых групп нескольких комнат. Так же, при наличии определенных навыков и инструмента, дополнительные подрозетники для блока, состоящего из 2 и более розеток, Вы можете выполнить самостоятельно. В данном случае мы выполняем разметку, высверливание и монтаж только 1 отверстия и монтажной коробки на каждый спуск. Эта мера так же применяется нами, когда заказчик хочет профессиональный электромонтаж, за минимальную цену. Все ответственные работы, где цена ошибки очень велика, выполняются в этом варианте — профессионалом. Там где ответственность сводится к эстетике, и наличию свободного времени у заказчика, мы предлагаем этот способ удешевления общей стоимости электромонтажа.

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

  • Технические условия (ТУ);
  • Техническое задание (ТЗ).

Технические условия

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

  1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
  2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
  3. Трехлинейная схема. Выполняется для сетей 380В.
  4. Список энергоустановок с описание их мощности.
  5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

  1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
  2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
  3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

  • подробного описания всего оборудования, которое планируется установить;
  • адреса расположения объекта;
  • архитектурных особенностей здания;
  • плана дома с описанием функционального предназначения каждой комнаты;
  • дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
  • индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

  • заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
  • получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
  • на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
  • получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
  • подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Средняя стоимость электромонтажных работ под ключ

Средняя стоимость электромонтажных работ под ключ, включающая в себя как черновой (штробление, монтаж кабеля, устройство ниш и подрозетников, монтаж и сборку электрощита), так и чистовой электромонтаж(установку светильников, розеток, выключателей): от 1000 рублей за кв. метр жилой площади за работу, и от 400 рублей за кв. метр жилой площади за материалы. Срок исполнения от 10 рабочих дней.

Указанная стоимость, включает в себя минимально 18-24 направлений от электрощита, сам электрощит встраивается в стену, 3 вида защиты — кабеля, от перегрузок и токов короткого замыкания, человека от поражения электрическим током, электроприборов от критически повышенного и пониженного напряжения. Кабель прокладывается по потолку, либо полу в гофротрубе, спуски(подъемы) заштрабливаются в стене до конечного устройства. Соединения кабеля преимущественно выполняются в углубленных подрозетниках. После чистовой отделки Мы выполним установку светильников, розеток и выключателей. Кабель, автоматика и комплектующие применяются исключительно изготовленные по ГОСТ от известных заводов производителей. Так же Вы получаете бесплатное гарантийное обслуживание по Договору в течение 5 лет. Цены на материалы приобретенные у наших поставщиков Вас так же приятно удивят. Средняя экономия составит 10-15% от стоимости материалов, если бы Вы приобретали все самостоятельно, при этом комплектацию, закупку и доставку мы берем на себя абсолютно бесплатно.

О выборе подрядчика

Помните, стоимость — это не единственный критерий, который нужно учитывать при выборе исполнителя. Заказывая электромонтаж у нас, Вы получите качественно сделанную электрику, без нервотрепки и головной боли(все возможные вопросы мы берем на себя в полном объеме), в очень сжатые сроки(наши схемы производства работ отлажены, и мы имеем в активе большой объем профессионального инструмента, а так же хороший штат высококлассных специалистов). Приезжайте к нам в офис с 10 до 21 ежедневно, мы с удовольствием ответим на все Ваши вопросы и покажем все этапы электромонтажных работ на нашем демонстрационном стенде.

Специфика расчёта потребляемой мощности

Общая потребляемая мощность сети электроснабжения – основной параметр, от которого в разрабатываемом (и в действующем!) электропроекте зависит практически всё. В том числе и размер лимита, отводимого на одно подключение.

Новая питающая линия

Методику её расчёта должен знать не только проектировщик, но и каждый участник садового товарищества, поскольку в 98 случаях из 100 именно этот параметр является причиной конфликтов между правлением и рядовыми участниками товарищества.

Дело в том, что фактический лимит мощности, выделяемый на один участок, определяется не по линейной формуле, через простое деление мощности трансформатора на количество потребителей, а по гораздо более сложному алгоритму.

На практике, отправной точкой для расчёта основных параметров проекта является не законодательно оговоренный лимит, который должен быть выделен для одного дачного домика (до 15 кВт), а типовая мощность трансформатора, подходящего под технические условия, сформулированные энергоснабжающей компанией.

Для примера, предположим, что мощность трансформатора в КП составляет 160 кВА, а количество участков -200.

Прежде всего, вычисляется активная составляющая номинальной мощности трансформатора. 160*0.95=152 кВт.

Далее необходимо учесть технологические потери на доставку электроэнергии от трансформатора до конечного потребителя. С физической точки зрения – это потери на сопротивление кабеля и коммутационных узлов, которое зависит от состояния электросети. В «хорошей» сети такие потери не превышают 5%, в «плохой» могут достигать 11%. Предположим, что рассматриваемая в данном примере сеть «средняя» и рассеивает 7% передаваемой энергии.

Получаем остаток активной мощности 152-7%=143 кВт.

Поскольку в любом посёлке есть можно найти постоянно работающие объекты общей инфраструктуры, из полученного остатка необходимо вычесть затраты на поддержание работоспособности этих объектов.

Автономное водоснабжение

Допустим, что такими объектами является уличное освещение и работа насосов глубинных скважин, суммарная мощность которых составляет 11 кВт.

Итого, для распределения на конечных потребителей от 160 кВА остаётся 132 кВт.

Обратите внимание, что если арифметически поделить 132 кВт на 200 участков, получим всего 0.66 кВт на одно подключение, что явно мало даже для советского варианта дачного домика. Дальнейший расчёт выполняется исходя из предположения, что все потребители редко нагружают сеть одновременно, поэтому количество подключений в формуле 132/200 может быть уменьшено на определённый коэффициент, называемый коэффициентом одновременного потребления

Дальнейший расчёт выполняется исходя из предположения, что все потребители редко нагружают сеть одновременно, поэтому количество подключений в формуле 132/200 может быть уменьшено на определённый коэффициент, называемый коэффициентом одновременного потребления.

Для садоводческих кооперативов его значение принимается равным 0.14, после чего вычисляется фактическая мощность, доступная для одного потребителя.

132/(200*0.14)=4.7 кВт.

Примечательно, что при наращивании количества участков, коэффициент одновременного потребления снижается, что делает возможным подключение новых потребителей без установки дополнительных трансформаторов.

Отдельно подчеркнём, что приведенный образец расчётов справедлив только для тех случаев, когда электроэнергия не используется для отопления. Более точные методические указания по планированию распределения мощности в электросетях приведены в РД  34.20.185-94 (с дополнениями), и СП 31-110-2003.

Доп. услуги по электрике

  • Электромонтажные работы в стиле ретро
  • Современная электрика в стиле Модерн
  • Проектирование электрики
  • Электролаборатория
  • Замер сопротивления изоляции
  • Консультация электрика
  • Установка и замена электросчетчика
  • Установка столбов и опор ЛЭП
  • Подключение электрического котла к сети
  • Электрическое отопление дома
  • Установка стабилизатора напряжения
  • Установка электрического водонагревателя
  • Заземление загородного дома
  • Молниезащита
  • Модульно-штыревое заземление
  • Монтаж и прокладка СИП кабеля
  • Монтаж тросовой электропроводки
  • Соединение и удлинение электропроводки
  • Штробление стен под электропроводку
  • Проверка состояния электропроводки
  • Электрика своими руками
  • Монтаж и эксплуатация электрооборудования
  • Замена лампочек …
  • Поставка кабельной продукции
  • Правила устройства электроустановок → ПУЭ

Автономные солнечные электростанции

Для снабжения частного жилого дома применяют коллекторы или солнечные батареи. Эти устройства поглощают световую энергию и преобразовывают ее в ток, который потом питает системы, устройства и приборы, работающие на электричестве.

Солнечные батареи (панели) представляют собой набор соединенных вместе и заключенных в раму полупроводниковых элементов, перерабатывающих ресурсы света в электрическую энергию. Оборудование не потребляет топлива и не нуждается в сложном высокопрофессиональном обслуживании.

Для содержания объекта в порядке достаточно просто время от времени протирать поглощающее зеркало от пыли и убирать с него мелкий мусор. Установка агрегата на некотором возвышении под углом около 70 градусов создаст условия, при которых в зимний период времени снег не сможет скапливаться на поверхности батарее и препятствовать ее корректной работе.

Регулировка гелиосистемы происходит автоматически. Владельцу не требуется включать или выключать оборудование. Выработанная энергия скапливается в специальных аккумуляторных комплексах и позволяет использовать электричество круглосуточно в индивидуальном, удобно лично для хозяина режиме.

Солнечная батарея напрямую преобразует энергию света в электроток и, в отличие от генераторных установок, делает это абсолютно бесшумно, не мешая таким образом ни жильцам, ни соседям

Солнечные батареи высокого качества очень надежны и рассчитаны на полноценную эксплуатацию в течение как минимум 25 лет. К концу этого периода их работоспособность немного снижается и следующие 20 лет панели выдают ресурс в объеме около 80% от базовой изначальной мощности, заявленной производителем.

Таким образом, общий срок службы батарей составляет 45 лет, что значительно превышает показатели прочих автономных систем.

В отличие от ветряных генераторов, напрямую зависящих от определенных метеорологических явлений, солнечные батареи гарантированно выдают электроэнергию каждый день. В непогожие пасмурные дни их производительность становится немного меньше, но не прекращается полностью

Так как солнечный свет имеется практически везде, гелиопанели почти не имеют ограничений по установке. Размещать их можно на любом незатененном пространстве участка, обращая принимающую поверхность под определенным углом на южную сторону.

Выбирая место для расположения солнечных панелей на приусадебной территории, нужно следить, чтобы рядом не было высоких деревьев и строений, загораживающих солнце и отбрасывающих тень. Иначе батарея не сможет работать в полную силу

Если размеры приусадебной территории не позволяют выделить для оборудования отдельное свободное место, уместно использовать для монтажа системы поверхность крыши жилого дома или кровлю хозяйственных построек.

Несмотря на некоторую хрупкость, солнечные панели имеют значительный вес и требуют четкого и надежного крепления. Перед монтажом надо оснастить кровельную конструкцию прочными балками или подпорками, чтобы в будущем крыша не обвалилась, не выдержав дополнительной нагрузки, не предусмотренной изначальным проектом

Ветряные и гидроэлектрические системы имеют фиксированный уровень мощности. У гелиосистем эта величина плавающая и зависит только от количества установленных батарей. Солнечные панели можно использовать в качестве дополнительных энергетических источников. В этом случае понадобится гибридный инвертор, с которым ознакомит рекомендуемая нами статья.

Если в большом количестве энергии на данный момент нет потребности, можно поставить агрегат миниатюрных габаритов, а в случае надобности в удобное время нарастить дополнительные панели и увеличить объем получаемого ресурса.

Щиты АВР

Система электроснабжения частного дома обычно включает в себя и этот элемент. Щиты АВР предназначены для обеспечения резервного питания при исчезновении напряжения в основном источнике. Дополнительные вводы этих устройств могут подключаться как к стационарной сети, так и к генератору.

Существуют такие типы щитов:

Различаться щиты АВР, помимо всего прочего, могут и по исполнению. Для тока в 25-160 А используются навесные модели, для 160-400 А – напольные. Кабели вводятся и выводятся через люк в нижней части корпуса. Комплектующее оборудование устанавливается внутри шкафа на специальной панели.

Электрика в жилых помещениях

  • Электромонтаж в квартире
  • Электрика в однокомнатной квартире
  • Электрика в двухкомнатной квартире
  • Электрика в трехкомнатной квартире
  • Электрика в четырехкомнатной квартире
  • Электромонтаж на даче
  • Электромонтаж в частном доме
  • Электромонтаж в загородном доме
  • Электромонтаж в деревянном доме
  • Электрика в доме из СИП панелей
  • Электромонтаж в гараже
  • Электромонтаж в коттедже
  • Электромонтаж в таунхаусе
  • Электрика в бане и сауне
  • Электрика в бытовке
  • Электрика в щитовом доме
  • Электрика в брусовом доме
  • Электрика в каменном и кирпичном доме
  • Замена электрики в «Хрущевке»
  • Замена электрики в «Сталинке»
  • Замена электропроводки в панельном доме
  • Временное электроснабжение
  • Монтаж скрытой электропроводки
  • Скрытая проводка в деревянном доме

Основы техники безопасности – ошибки и способы их избежать

Незнание или невнимательность к деталям может привести к ошибкам монтажа. При дальнейшей эксплуатации такая проводка в доме станет причиной неполадок, порчи имущества, а иногда и пожара. Существуют несложные правила, позволяющие мастеру действовать не наугад, а по правилам техники безопасности:

В новом строении перед закладкой проводки подбирается место для щита-распределителя. Его устанавливают близко от входа, в незамерзающем помещении. При составлении схемы щита разумно сразу подумать про УЗО (устройстве защитного отключения), контур заземления и прочие защитные устройства.

Навесной распределительный щитИсточник is.insterne.com

  • Все работы по замене электропроводки (в старом жилище) должны проводиться с отключенным электропитанием на электрощите. Требуется оставить на нем табличку с предупредительной надписью, чтобы избежать неприятного сюрприза.
  • Разводка проводки в доме предваряется составлением подробного плана сети и подключения электроприборов.
  • Даже если все автоматические выключатели выключены, до начала работ проверяется наличие или отсутствие напряжения на контактах или проводящих поверхностях индикаторной отверткой.

На вводной автомат обязательно вешается табличка с предупреждениемИсточник jamesgoodmandance.com

Самые распространенные ошибки:

Использование алюминиевых проводов. Согласно требований ПУЭ (правила установки электроборудования), в жилых домах разрешено применять алюминиевые провода сечением не меньше 16 мм². Провода такого диаметра обычно используются только в кабелях, по которым ток подводится к дому, но не внутри него. При замене проводки, комбинация медных и алюминиевых частей недопустима – в точке их соединения контакт со временем перегорит из за переходного сопротивления.

  • Недостаточная гидроизоляция. Для долгой и безопасной работы системы необходимо позаботиться о тщательной изоляции всех проводов в помещениях с повышенной влажностью. Некачественная изоляция чаще всего обнаруживает себя в ванной, кладовой, на кухне или террасе.

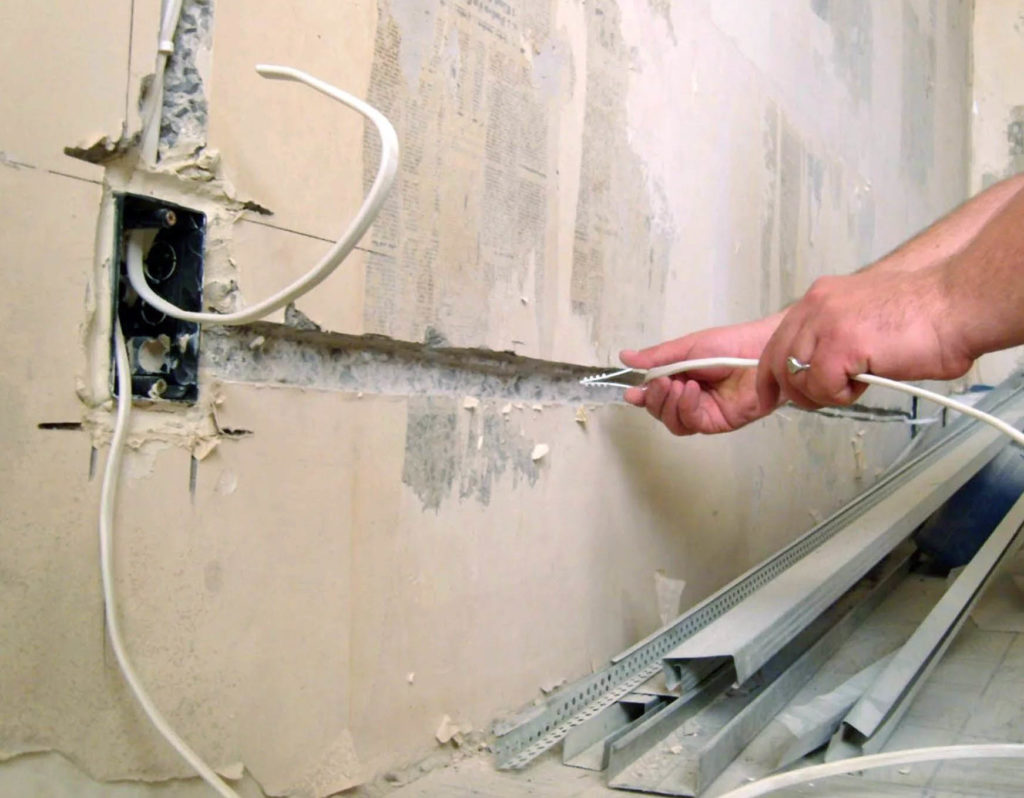

  • Штроба. Оптимальной считается глубина 2-2,5 см. Канавки с меньшей глубиной сложно штукатурить.

Штробление стены под проводкуИсточник legkovmeste.ru

  • Работа с кабелем. Запрещается диагональная прокладка; сечение провода должно рассчитываться в соответствии с параметрами системы.
  • Распределительные коробки. Для избегания путаницы и удобства обслуживания размещаются под потолком.

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме.

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов.

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы.

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты

Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

  • В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
  • Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при этом перечень документации аналогичен.

https://youtube.com/watch?v=jfoQUlzgfL8

https://youtube.com/watch?v=eixGr9fgcRw

https://youtube.com/watch?v=s4f9GqcHzJk

Подключение электроэнергии

  • Подключение 220 вольт к дому
  • Подключение 380 вольт к дому
  • Провести электричество в дом
  • Трубостойка под ключ
  • Подключение электричества к дому
  • Трехфазный ввод электричества в дом
  • Подключение электричества на даче
  • Ввод электричества в дом
  • Ввод электричества в квартиру
  • Воздушный ввод электричества в дом
  • Установка трубостойки для ввода электричества
  • Выполнение техусловий МОЭСК
  • Подземный ввод электричества
  • Вынос электросчетчика на столб
  • Замена электрического ввода
  • Установка трансформатора в СНТ
  • Строительство ВЛ электропередач
  • Электричество в доме
  • Электрический столб на участке
  • Установка солнечных батарей
  • Аренда автовышки

Состав электромонтажных работ

Электромонтажные работы в доме можно разбить на:

работы внутри дома, которые включают:

  • разметку трасс, разбивку и сверление гнезд, штроб и борозд;
  • прокладку стояков, труб и рукавов для скрытой проводки;
  • раскладку проводов с заделкой в стены и под полами;
  • установку контактных устройств (распаячные коробки, подрозетники и др.);
  • затяжку проводов, прокладку кабелей, сборку и проверку собранной схемы;
  • монтаж патронов, выключателей, розеток, светильников (начинается после отделки потолков и заканчивается после отделкистен);
  • выполнение слаботочных разводок (интернет, телевидение, противопожарная и охранная сигнализация);

комплекс наружных работ, состоящий из устройства:

  • конструкции молниезащиты на кровле;
  • контура заземления.

Категорически не рекомендуется заниматься устройством заземления и молниезащиты дома при отсутствии опыта самостоятельно. Это наиболее сложный комплекс работ, требующих практических навыков, поэтому лучше обратиться к специалистам.

https://youtube.com/watch?v=piK4qGF8AqM

https://youtube.com/watch?v=ebXRxSJ0mx4

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

https://youtube.com/watch?v=0YiB5-d-6xc

{SOURCE}

Похожие записи:

Коэффициент трансформации Лучшие кварцевые лампы Как установить розетку для электроплиты своими руками Как правильно называется электрический столб Люстра для кухни Как поменять лампочку в натяжном потолке?
