Рассмотрим как установить розетку для электроплиты

Содержание

Как выбрать розетку и вилку для электроплиты

Немаловажный момент – правильный выбор силовой розетки для электроплиты. Классифицируются они по нескольким признакам:

Технико-эксплуатационным характеристикам.
Способу монтажа.
Конструкция и типоразмеру.

Скрытые, они же внутренние.
Внешние, или накладные.
Комбинированные.

Скрытые модификации устанавливаются внутри стены, в специально проделанных углублениях. При их монтаже используются особые крепёжные приспособления – подрозетники. Накладные устанавливаются непосредственно на стену, без заглубления в неё. Они используются, в частности, в деревянных домах, где установка скрытых розеток запрещается из соображений пожарной безопасности. Комбинированные варианты могут монтироваться как скрытым, так и внешним способом.

По своей конструкции розетка для подключения электроплиты отличается от обычных, используемых для остальных бытовых приборов. Это касается формы и количества отверстий под штепсель. Силовая вилка для электроплиты имеет особые стандарты: три штекера плоской формы – для однофазной сети, и пять круглых штекеров – для трёхфазной

При покупке устройства, следует обратить внимание, чтобы розетка и вилка идеально подходили друг к другу

В качестве дополнительной комплектации, розетки для варочных плит могут совмещаться в один блок с обычными розетками. Это удобно, если помимо электропечи требуется одновременно подключать вытяжку, микроволновку, или другие кухонные приборы. Также они могут снабжаться откидной крышкой, защищающей находящиеся под напряжением клеммы от случайного попадания влаги. Имеются также модификации, снабжённые внутренним устройством отключения при перегрузке. Здесь оно выступает дублирующим элементом УЗО, установленного в электрощитовой.

Монтажная операция

Под варочной панелью скрывается понятие обыкновенной электроплитки. Несмотря на небольшой по площади печки, установить её предстоит в кухонную мебель с использованием всех предусмотренных мер безопасности. Чтобы ничто не помешало в ходе производства лучше заранее подготовить необходимый инструментарий в виде:

электродрели
электролобзика
отвертки
ножа
линейки, угольника, карандаша
листа картона

Для выреза места под печку предстоит сделать шаблон на картоне, перенести туда данные параметров — ширины и длины корпуса плиты. Их можно самостоятельно измерить или взять из паспорта изделия.

На столешнице тумбы, где предстоит стоять печке, вырезают по линиям шаблона нужную конфигурацию отверстия. Иногда в кухонные гарнитуры входят специальные напольные шкафы, в которые можно вставить стандартную духовку и плиту.

Следующим моментом служит создание своеобразной ниши, куда будет установлена панель

По размеченному прямоугольнику, начиная с углов осторожно, чтобы не образовались не нужные сколы, делают сверлом отверстия, заканчивают работу выпиливанием с мелкими зубьями лобзиком

В результате получится окно, туда опускают панель варки, места соединения предстоит обработать специальными веществами. Можно выбрать герметик или уплотнитель нужно, чтобы он был на силиконе. Для удобной посадки техники в созданное для него место, его можно корректировать — расширять или сужать инструментом. В комплекте должны находиться зажимы для более надежного закрепления панели со столешницей. В заключение предстоит убрать излишки материала обработки.

Установка и подключение розетки и вилки по схеме

При выборе места для монтажа розетки для электроплиты, следует принимать во внимание следующие факторы:

Длина провода варочной плиты с вилкой.
Удаление на безопасное расстояние от конфорок и от водопроводного крана.
Доступность для проведения профилактического осмотра и, при необходимости ремонта/замены.
Недоступность для маленьких детей.

Схема подключения вилки к плите на 380ВСхема подключения вилки к плите на 220В

Прикладываем подрозетник к месту установки, и обводим карандашом его контур.
С помощью перфоратора делаем в стене углубление по нанесённой отметке. В процессе работы периодически замеряем размеры отверстия, чтобы подрозетник идеально входил в него.
Когда углубление нужного размера готово, в него устанавливается подрозетник, и закрепляется при помощи дюбель-гвоздей.
Далее разбираем розетку, снимая с неё крышку, и закрепляем в подрозетнике. Способы крепежа бывают различны, в зависимости от конструкции и розетки, подрозетника – либо это металлические лапки-распорки, либо просто шурупы.
После того, как розетка для электрической плиты надёжно закреплена в углублении, к ней подводится питающий кабель. Если используется уже имеющаяся на кухне проводка, следует убедиться, что она обесточена. Новый кабель подключать к сети следует только после окончания всех монтажных работ.
Проводка для встроенных розеток прокладывается также скрытым способом – в канавках-штробах. После монтажа эти углубления заделываются штукатуркой или шпатлёвкой.
Питающий провод подключается к розетке, в соответствии с прилагаемой к прибору инструкцией. Для удобства работы, внутренние жилы кабеля имеют различную окраску: фаза стандартно обозначается синим или красным цветом, нуль – чёрным, а оплётка заземляющей жилы окрашивается в жёлто-чёрную полоску.
После подсоединения всех жил, нужно перепроверить правильность их подключения. Если не обнаружено никаких недочётов, на место устанавливается защитная крышка силовой розетки.
Затем в щитовой подключается к сети питающий электрокабель.
Последний шаг – тестирование правильности работы устройства. Для этого можно использовать индикаторную отвёртку, чтобы убедиться, что фаза и нуль кабеля точно соответствует нужным клеммам розетки. После этого можно включать вилку электропечи в установленную розетку, и приниматься за готовку.

Способ подключения электроплиты через колодку без розетки и вилки.

Установка накладных розеток отличается от встраиваемых моделей только способом монтажа. Для них не нужно выдалбливать в стене углубления – они крепятся прямо к её поверхности при помощи дюбель-гвоздей. Проводка к накладным устройствам также подводится снаружи, в специальных кабель-каналах. Трёхфазная розетка отличается от однофазной лишь большим числом клемм. При подключении проводки к ним, следует руководствоваться цифровыми обозначениями, или схемами подключения. Они даются в прилагаемой инструкции, либо обозначаются непосредственно на крышке прибора.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Статья по теме:

Статья по теме:

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

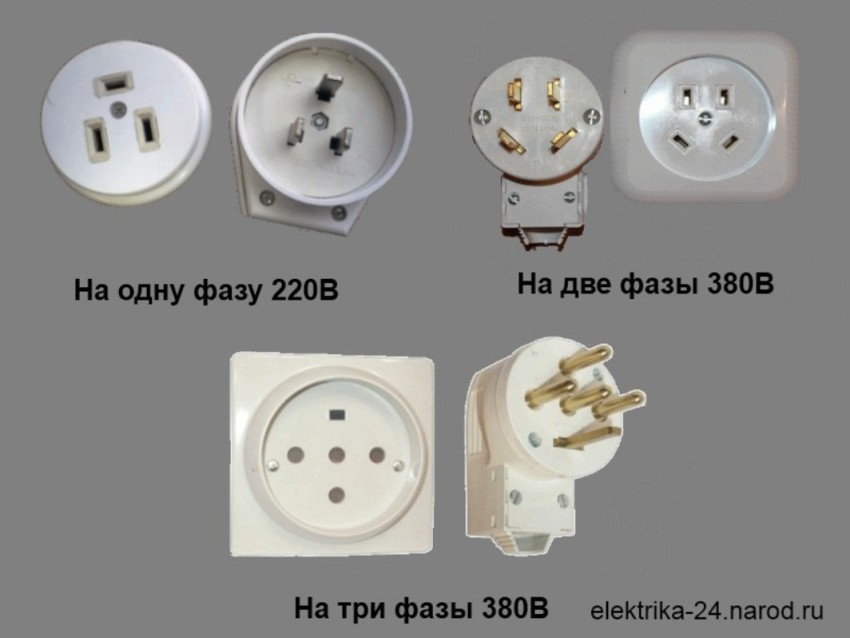

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

Отключаем поступление тока в питающий кабель.
Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
На контактный разъем подключаем ноль.
Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

Технология штробления стены под электропроводку

Технология штробления стены под электропроводку следующая

Сверление

Буром диаметром 18-22 мм просверливаем по линиям сделанной разметки отверстия. Глубина отверстий для штробы должна быть 30 -40 мм. Для подрозетника глубина отверстий должна составлять 6-7 см и соответствовать толщине самого подрозетника плюс запас 1-0,5 см. При сверлении места под подрозетник сверлить нужно не только по периметру, но и внутри сделанной разметки. Это облегчит дальнейший процесс выдалбливание

Долбление

Поменяйте насадку к перфоратору на пику (острую насадку). Переключите перфоратор в режим долбления. Дальше как скульптор выдолбите все лишнее.
Поменяйте пику на лопатку и подровняйте края получившейся штробы под провод и ниши для подрозетника.

Штробление «мягких» стен

Если у вас кирпичная, гипсолитовая, силикатная или другая условно «мягкая» стена для вырезания ниши под коробку для розетки можно применить специальные насадки к перфоратору и дрели, которые называются коронки.

установка подрозетника и розетки для электроплиты штробление стены

Советы по выбору конструкции

Розетка силовая ABB ноль заземление 32 А 380 В

При выборе товара необходимо обращать внимание на наличие и качество деталей, которые определяют его надежность, долговечность и безопасность. На качество эксплуатации изделия влияют такие нюансы:

На качество эксплуатации изделия влияют такие нюансы:

Цена. Хорошие вещи не могут стоить дешево (не менее 1000 руб).
Расположение узлов. Оно должно быть компактным и эргономичным.
Номинал прибора. Должен иметь запас на пиковую нагрузку.
Тип установки — скрытый или открытой. Здесь выбор делается между простотой монтажа и практичностью.
Наличие заземления. Данная функция защитит повара от поражения током при возникновении аварийных ситуаций.
Внешний вид. Имеет значение, если розетка находится на виду.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Обзор цен на розетки

Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.

Москва и Киев – 420 руб.
Самара – 405 руб.
Екатеринбург и Воронеж – 400 руб.

Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

холодильник – до 1 кВт;
водонагреватель – от 1,5 кВт;
варочная поверхность – от 1 до 1,5 кВт;
стиральная машина – около 1,5 кВт;
электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;

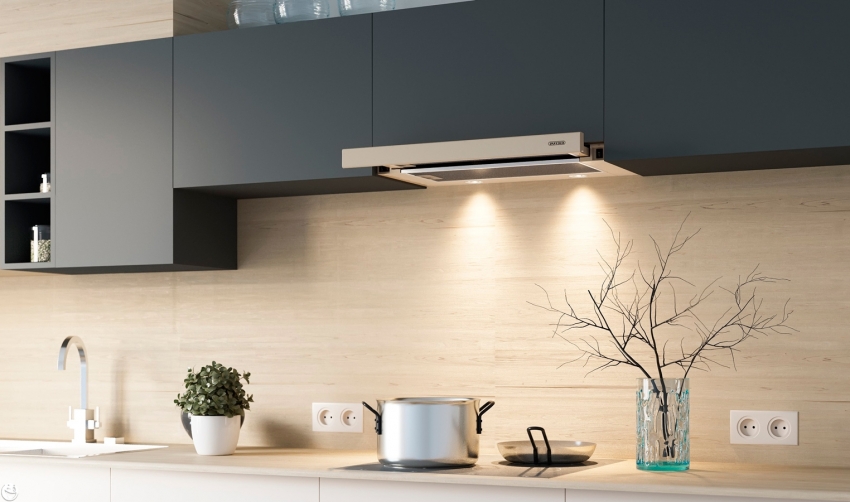

еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

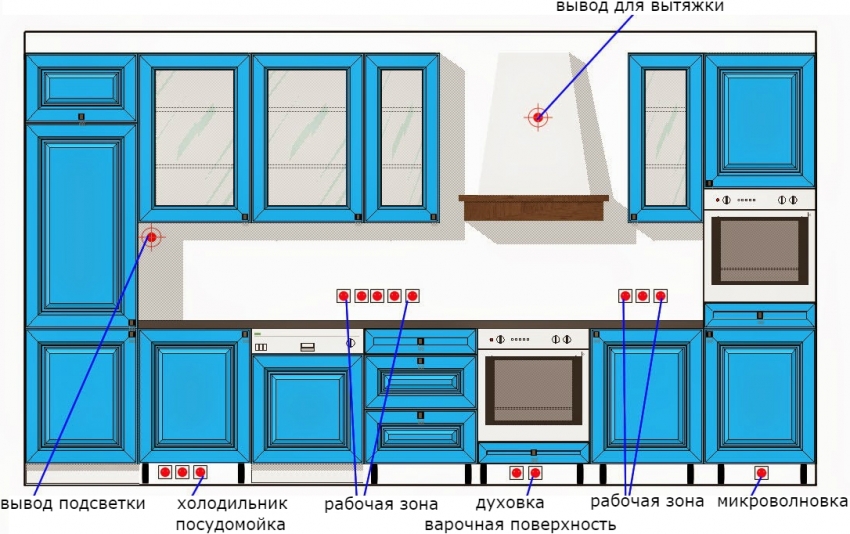

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

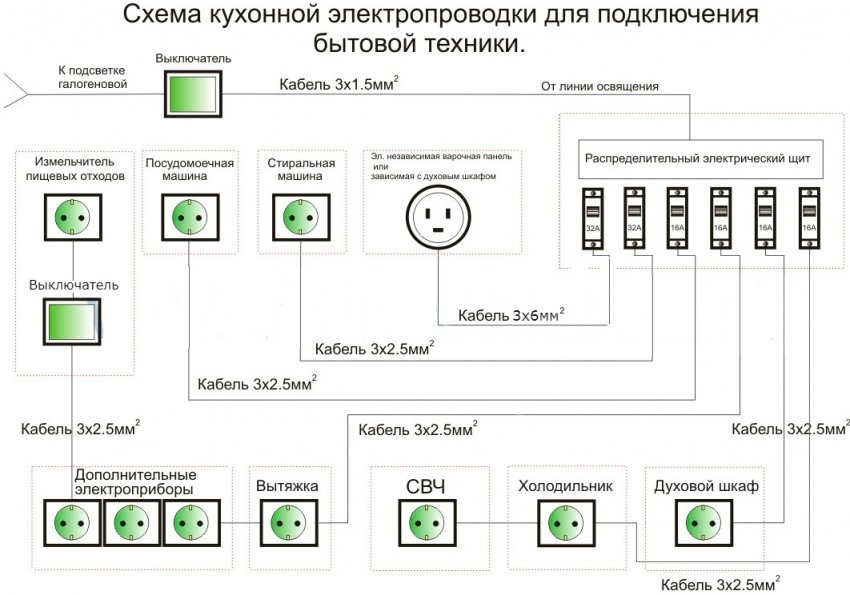

Схема кухонной электропроводки для подключения бытовой техники

Как перенести розетку

Бывает, что во время ремонта кухни вам пришлось перенести духовой шкаф или электрическую плиту из одного угла в другой, при этом расположение старой силовой розетки осталось прежним. Наверное, можно найти удлинитель или попробовать удлинить провод прибора.

Лучше всего заранее подумать, где будет устанавливаться плита, чтобы рядом расположить розетку

Работа с электроприборами, связанная с их установкой и подключением в сеть, должна начинаться со снятия с них напряжения. Для этого нужно выключить электричество. Возможно, на установленную ранее в кухне электроплиту в распределительном щите есть отдельный рубильник. Может быть, придется выключить все напряжение, которое разведено по дому. Однако этого недостаточно. Если сама плита осталось прежней, используйте провод такой, как и был для предыдущей установки, то есть с таким же сечением. Или же используйте специальную таблицу с выбором сечения в зависимости от мощности плиты. Может потребоваться монтажная клеммная колодка, если до плиты идет провод 40 А, а плите нужно 32 А.

Если же нет, тогда используйте клеммник и клеммы:

Быстрозажимные (для медных гибких проводников);
Винтовые;
Самозажимные (для провода из алюминия).

https://youtube.com/watch?v=k0lWP4TEjUk

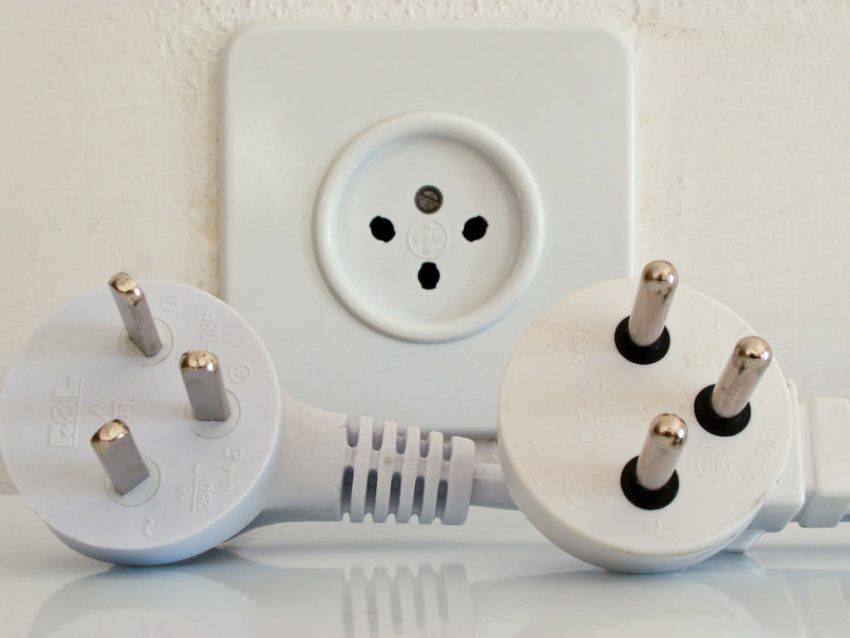

Обратите внимание на разъем и вилку, которая есть в новой плите. Виды разъемов зависят от страны-производителя

Идеально, если при переносе розетки вы не будете соединять шнур, а замените весь провод напрямую от нового места до электрощитка.

Какую бы силовую розетку вы ни выбрали для электроплиты — отечественного производства или импортного, например, электророзетки Legrand, важно, чтобы все соответствовало нормам установки и подключения

Демонтаж старой розетки для электроплиты

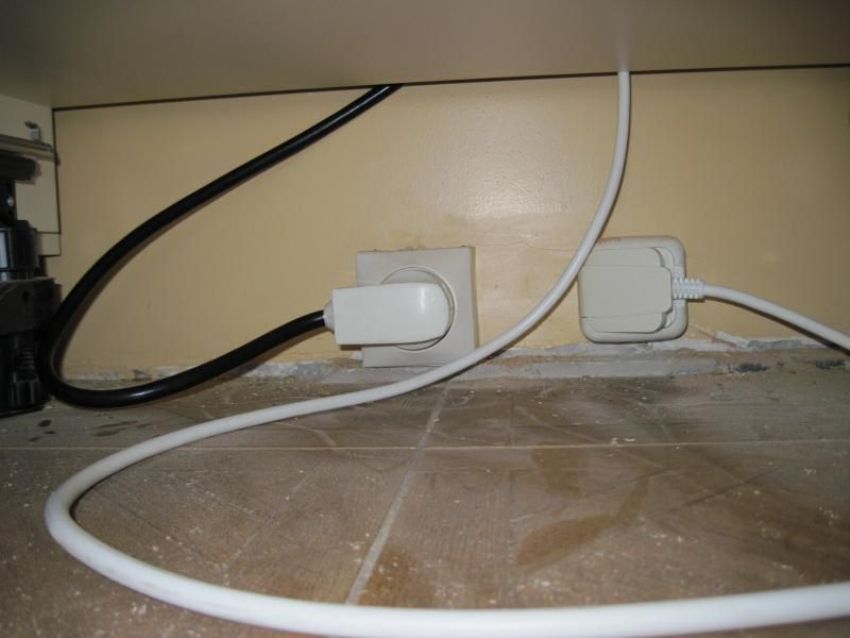

Разберемся, что перед нами (смотрим фото) и с чем предстоит иметь дело.

Старая розетка для электроплиты (1);
Старые провода проложенные в пластиковой трубе(3) и кембрике (2);
Основание из ДСП для крепления розетки для электроплиты (4);
Дополнительная розетка(5). Она не подсоединена к электрической цепи электроплиты.

В квартирах электрическая плита выделена в отдельную групповую цепь. Связано это с повышенной мощностью по сравнению с другими бытовыми приборами кухни. Если вы купили новую плиту, то нужно сделать расчет электропроводки плиты заново.

Демонтаж старой розетки для электроплиты не представляет затруднений

Отверткой откручиваем крепежные винты в центре розеток;
Снимаем защитные корпуса розеток;
Откручиваем по два крепежных винта, которые крепят розетку для электроплиты к панели из ДСП или фанере;
Откручиваем винты, которые закрепляют провода на клемниках розетки;
Открываем при помощи пассатижи замки крепления «электротрубы» к стене. Освобождаем провода от пластиковой трубы;
Оголенные провода на всякий случай изолируем при помощи изоленты;
Сбиваем со стены панели ДСП.

Как установить розетку для электроплиты своими руками
