Схема подключения проводов в распределительной коробке: рассмотрим подробно

Содержание

Сложности поиска распределительной коробки

Распределительные коробки предназначены для разветвления одного входящего в комнату питающего кабеля на множество электрических точек. Поэтому, выполняя прокладку новой проводки или добавляя розетки и выключатели, придется выяснить, где находятся узлы распределения.

Расположение распределительных коробок и розеток

При поиске распределительной коробки в панельном доме люди сталкиваются с двумя проблемами:

Коробку не видно. Она спрятана в толще стены. Во время ремонта специалист прилагает все усилия, чтобы этот узел был максимально незаметен и спрятан под штукатуркой.
Для подключения новых проводов коробку необходимо открыть. Делать это следует с максимальной точностью вплоть до одного сантиметра. Поэтому придется определить форму и габариты бокса еще до вскрытия. Никому не хочется портить стены и обои. Открывать коробку требуется максимально аккуратно и со знанием дела.

Важно. Необходимо знать, сколько должно быть коробок в комнате. Некоторые проекты подразумевают наличие двух точек распределения в одном помещении

В других случаях коробка сквозная. При таком исполнении она одна на две комнаты

Некоторые проекты подразумевают наличие двух точек распределения в одном помещении. В других случаях коробка сквозная. При таком исполнении она одна на две комнаты.

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Степени защиты распределительных коробок

IP 20 — для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
IP 30 — для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
IP 44 — для оборудования, которое можно ограниченно использовать на улице, в местах защищенных от прямого воздействия пыли и струй воды, под навесами и козырьками, в помещениях с повышенной влажностью
IP 55 — для оборудования, которое подвержено атмосферным воздействиям, защищены от пыли и кратковременного попадания струй воды — одни из самых распространенных в электромонтаже распределительных коробок. Чаще всего производители электротехнических изделий указывают именно эту степень IP
IP 65 — для оборудования, которое подвержено сильным атмосферным воздействиям, полностью защищены от пыли и попадания струй воды, могут использоваться на улице в любых условиях.
IP 67 — для оборудования, которое подвержено сильным атмосферным воздействиям, расположенные на земле или непосредственно в грунте
IP 68 — допускается погружать в воду, глубина погружения указывается дополнительно для изделия.

Итак, в зависимости от условий эксплуатации мы можем выбрать подходящий для нас вариант. Для квартирной электропроводки основным видом распределительных коробок будут РК со степенью защиты IP 55. Они удовлетворяют потребности квартирной электропроводки в 99% случаев.

Для соблюдения степени IP в процессе монтажа и расключения распределительной коробки следует соблюдать требования. Вводы в такие распределительные коробки защищены сальниками, в которых прорезается отверстие, соответствующее диаметру кабеля, трубы пвх или гофры.

распределительная коробка для установки в бетон (кирпич)
распределительная коробка для установки в гипсокартон

При монтаже распределительной коробки в стену необходимо позаботиться о том, чтобы к ней по возможности был доступ и конечно же не забывать где данная распределительная коробка находится. По возможности нужно учитывать и эстетическую составляющую, ведь не в каждый дизайн впишутся крышки от распределительных коробок. Если эту работу доверить профессионалам, то многие проблемы отпадают сами собой. Потому что мастера своего дела хорошо знают как сделать свою работу. Распределительные коробки утапливаются в стену на такую глубину, чтобы крышка распределительной коробки располагалась в одной плоскости с финишной шпаклевкой. Тогда, при оклейке обоев или покраске, распределительная коробка не будет заметна в большинстве случаев, а при необходимости доступ к ней будет возможен. Так же можно задекорировать крышки распределительных коробок под дизайн квартиры

Важно при этом позаботится о том, чтобы была возможность снять крышку распределительной коробки без разрушения стен.

Можно ли вообще обойтись без распределительных коробок? В большинстве случаев, в квартирной электропроводке можно свести количество распределительных коробок к минимуму, тем самым расположив их в местах, где они не сильно окажут влияние на интерьер и в то же время к ним будет свободный доступ. А в некоторых случаях можно обойтись и вовсе без них. Но об этом вы можете почитать в соответствующей статье о Проводке без распределительных коробок.

Качественная установка распределительной коробки это сохранность электрического соединения и минимальные влияния на интерьер вашего помещения. О том как правильно расключить коробку распределительную наша отдельная статья. Главное что нужно запомнить:

От правильного выбора распределительной коробки зависит дальнейшая сохранность электрических соединений.
выбирая распределительные коробки открытой установки соблюдайте требования по монтажу для того что бы сохранить степень IP
при монтаже распределительной коробки скрытого монтажа позаботьтесь о том, что бы к распределительной коробке был свободный доступ.

Правильно подобранная, установленная и расключенная распределительная коробка на протяжении всего срока службы вашей электрической сети вас не побеспокоит и скорее всего вы о ней быстро забудете. Но все это возможно только в том случае, если работы проводят профессиональные электромонтажники. Доверяя работу профессионалам вы заботитесь в первую очередь о себе.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

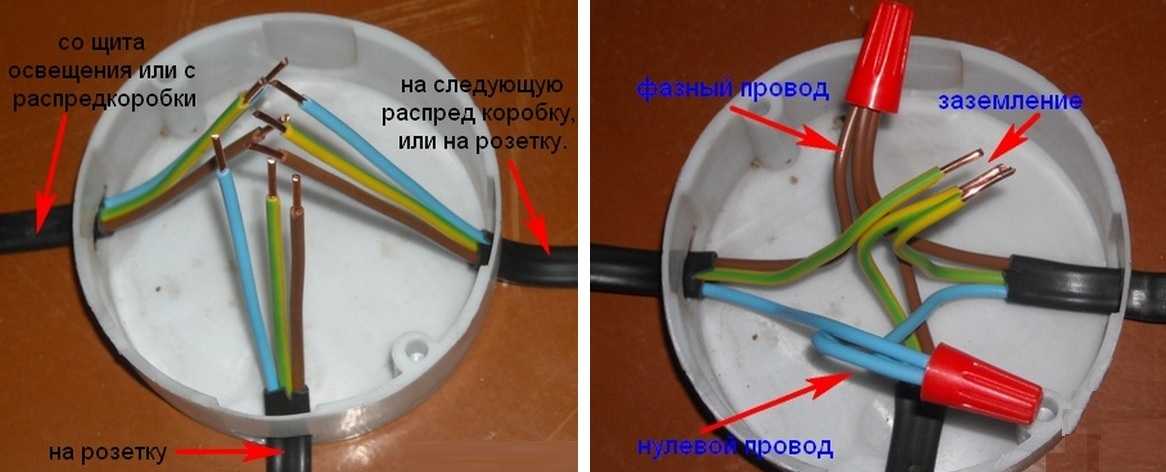

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

вход — от другой распределительной коробки или со щитка;
от люстры;
от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

https://youtube.com/watch?v=2Aty6b0BC7c

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

https://youtube.com/watch?v=Rfk92_qp4-4

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

Так надо затачивать жало паяльника

Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Основное правило проводки – соблюдаем параллели и перпендикуляры

Если есть возможность самостоятельно проложить новый кабель или заменить старый, строго придерживайтесь основных правил. Это облегчит любые последующие работы и обезопасит от вероятности попасть в провод под напряжением. Существует нормативный документ (Правила устройства электроустановок), который регламентирует все этапы работы. Напоминаем, что проводить каждый из них необходимо при отключенном электричестве! Провода всегда должны быть уложены в специальные штробы в стене на высоте 15 см от уровня предполагаемого потолка, параллельно ему.

Укладка проводки

Опускать кабель к розетке или к выключателю необходимо строго вертикально, перпендикулярно основной проводке. Обходя оконный или дверной проем, ведите параллельную линию на расстоянии 10 см от откоса. Монтировать кабель лучше в специальный гофрошланг или кабель-канал для электропроводки. Это существенно облегчит последующую замену поврежденного участка, поскольку сам провод не будет зацементирован в процессе отделки, вы легко сможете вытащить его и вставить новый. По мере необходимости в месте соединения всех ответвлений устанавливают распределительную коробку, их в квартире бывает несколько, в зависимости от числа подключений.

Установка распределительной коробки своими руками

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

На этом можно считать, что все работы по монтажу электрической распределительной коробки завершены. Все сваренные либо спаянные электрические провода размещаются в распределительной коробке, затем она закрывается. В расчете на последующие ремонты, ее не следует закрывать плотно в стену, лучше будет сделать ее более доступной, чтобы при необходимости проведения ремонтных работ вы смогли иметь свободный доступ к ней.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

рассчитать нагрузку на электросеть;
сечение проводов;
разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

освещение;
силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

https://youtube.com/watch?v=rkuLx_JUvso

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Схема подключения проводов в распределительной коробке
