Мы рассмотрим, как сделать автоматическое включение ближнего света двумя способами, каждый из них имеет свои особенности, и выбор в конечном итоге все равно зависит от вас.

Отечественные производители в качестве решения проблемы предлагают использовать специально реле, его маркировка 719.3777-01, с его помощью можно реализовать автоматическое включение ближнего света и габаритных огней.

Относительно этого варианта можно сказать следующее:

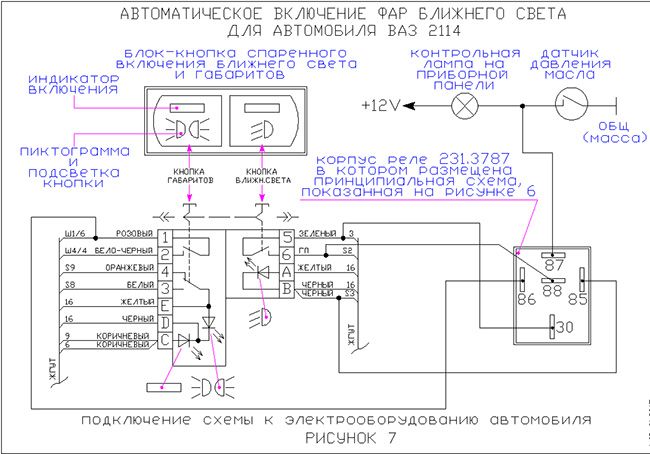

Система подходит для ВАЗов от 4-й до 15-й модели, например, реле устанавливают для противотуманных и обычных фар в ВАЗ 2110 , автомобилях ГАЗ, УАЗ и других, в которых обмотка ближнего света реле имеет постоянное подключение к массе;
Фары загораются примерно через 5 секунд после начала работы двигателя, что очень удобно, так как это, во-первых, облегчает запуск мотора, во-вторых, существенно снижается нагрузка на аккумулятор, а в-третьих, увеличивается ресурс работы ламп;
Отключение света происходит при выключении зажигания, что также очень удобно, ведь теперь вы не оставите машину с включенными фарами;
При необходимости вы всегда можете отключить свет вручную, для этого переключатель перещелкивается в положение «ближний свет», а затем ставится в положение «выключено».

Теперь рассмотрим, как реализовать автоматическое включение ближнего света фар своими руками, работы производятся в следующей последовательности:

Вначале необходимо установить новый узел вместо реле включения ближнего света, при этом если у вас используются мини-реле, то понадобится специальный переходник, который также должен поставляться в комплекте, весь процесс максимально прост и не займет много времени;

Проделав данный процесс, вы получите удобную и надежную систему, которая предотвратит множество проблем.

Модуль DRL

Это устройство автоматического включения фар и их отключения, которое может быть установлено на любой транспорт с напряжением бортовой сети от 12 до 24 Вольт, его основными достоинствами можно назвать следующие:

Возможность установки на автомобиль любой марки, вам не нужно волноваться о том, подойдет ли вам данный вариант;
Стандартная схема подключения не нарушается и не повреждается, поэтому в случае необходимости данный элемент управления можно снять без каких-либо последствий;
Вы можете настроить порядок включения по своему усмотрению – либо через 15 секунд после запуска двигателя, либо по срабатыванию датчика запуска (сигналом может служить, например, нажатие на педаль тормоза);
В комплекте идут все требуемые компоненты, а также инструкция, в которой рассмотрено несколько вариантов подключения, в зависимости от особенностей электропроводки машины ;
Система может включать и альтернативные варианты дневного освещения: дополнительные фары или противотуманки.

Что касается подключения, то выше представлен очень понятный эскиз, по которому и следует производить работы, кроме того, инструкция расписывает все действия очень подробно. Если у вас нет опыта проведения работ, то лучше воспользоваться помощью специалистов, так как неправильное подключение вызовет сбои в работе системы.

Рабочий процесс проходит так:

Вначале устройство присоединяется к выключателю света, установленному в салоне;
Черный провод используется для подключения к массе в любом удобном для вас месте, главное – чтобы был хороший контакт с металлом на соединении;
Красный провод нужно присоединить к зажиганию;
Желто-черный вариант необходим для подачи питания на устройство;
Далее следует присоединиться к датчику скорости, во избежание проблем стоит делать контакты максимально надежными и качественно защищать их от воздействия влаги и грязи.

Расположение всех элементов показано на фото ниже, такая шпаргалка должна быть на упаковке каждого изделия.

На рынке представлено множество вариантов подобных систем управления, и важно выбрать качественное изделие, поэтому экономить на этом устройстве не стоит. На самом деле в работах нет ничего сложного, и если вы справитесь с работой, то можете и далее усовершенствовать свой автомобиль

Например, система автоматического переключения дальнего света на ближний позволяет сделать адаптивный свет, который будет регулироваться в зависимости от условий освещения: при приближении встречного транспорта или выезде на перекресток. Схема представлена ниже, но, чтобы реализовать ее, понадобятся определенные знания и навыки.

В некоторых моделях можно включить ДХО путем прошивки бортового компьютера, например, зная коды опций автоматического ближнего света БМВ Е39, можно включить данную функцию, но лучше обратиться к специалистам, чтобы провести эту работу.

Схема электронного реле

Реализация идеи нового реле представлена на схеме.

Здесь применена широтно-импульсная модуляция (ШИМ) в управлении ключевым элементом питания нагрузки. Роль электронного ключа должен выполнять элемент, обеспечивающий коммутацию постоянного напряжения 12 В с номинальным током нагрузки 12 А и кратковременным импульсным до 150 А. При этом необходимо малое падение мощности на нём в открытом состоянии и напряжение управления не более 5 В с малыми токами, работающими на слабо ёмкостную нагрузку.

Выбранный транзистор МОП с p-каналом IRF9310 отвечает этим требованиям и имеет следующие характеристики:

• напряжение сток-исток 30 В; • ток сток-исток 20 А; • пороговое напряжение затвор-исток 2,4 В; • сопротивление открытого канала 6,8 мОм; • входная ёмкость затвора 5250 пФ; • максимальная рассеиваемая мощность 2,5 Вт.

На схеме это транзистор VT4. Резистор R12 обеспечивает его надёжное и быстрое запирание. Управление ШИМ обеспечивает микроконтроллер ATtiny13A с рабочей частотой 1,2 МГц. Потребляемый микросхемой ток не превышает 1 мА. Её максимальный выходной ток 40 мА обеспечивает надёжное срабатывание ключевого элемента VT4 и ограничивается резистором R11 в пределах 33–35 мА.

Питание -5 В для ATtiny13A обеспечивается линейным стабилизатором 79L05 рассчитанном на ток нагрузки 100 мА. Конденсатор C2 сглаживает пульсации тока в моменты срабатывания транзистора VT4. Его емкость допускается 1,0–2,2 мкФ. Этот элемент единственный, который потребляет много энергии во всей схеме – до 6 мА тока покоя. Постоянное питание +12 В для всей схемы осуществляется только при включенном зажигании через VT1. Здесь применён полевой n-канальный транзистор IRLML0030. Можно использовать и другой рассчитанный на напряжение до 20 В при максимальном токе нагрузки 5 А. На массу исток транзистора подключается или через холодные лампы фар и диод VD3 или посредством включателя фар через VD4 и R6.

Сигналы управления микроконтроллера подаются на входы PB3 и PB4. Через VT2 информируется о выключении зажигания и необходимости выключения света фар. Через VT3 подаётся сигнал о включении фар. Конденсатор C1 обеспечивает, после кратковременного отключения ближнего света, накал ламп на уровне 50% в течение 0,5 сек. Используется танталовый малогабаритный электролитический конденсатор, рассчитанный на напряжение 35 В. Можно использовать и меньшей ёмкости – до 10 мкФ.

Поломка датчика света

Как правило, сами собой такие устройства ломаются крайне редко. При том условии, что вы остановили свой выбор на качественном продукте от известно бренда. Когда речь заходит о безопасности во время движения, экономить не стоит. Причиной поломок обычно служат заводской брак, неграмотная установка или неправильное использование. Очень часто бывает так, что на поиск неисправности уходит много часов, а сам ремонт занимает считаные минуты.

Многие производители указывают некоторые ограничения для своей продукции, поэтому вам следует внимательно ознакомиться с инструкцией

Как правило, это стандартные меры предосторожности: следить за тем, чтобы внутрь элементов девайса не попала влага, оберегать их от механических и прочих воздействий. Также иногда встречаются рекомендации о том, чтобы не использовать на авто газоразрядные лампы

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

Автоматическое включение фар после запуска двигателя

Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.

Способ 1: Подключение к датчику давления масла

Для осуществления такого подключения потребуется:

реле;
транзистор (2 штуки);
провода;
микросхема К561ТП1.

Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор. В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели. В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.

В этом случае управлять фарами можно также в ручном режиме, если применить параллельное подключение. Для того чтобы задать время отключения и включения фар достаточно подобрать сопротивление на плате. Чем этот параметр будет выше, тем через больший отрезок времени фары включатся и отключатся.

Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).

Способ 2: Подключение к ручнику

Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.

Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.

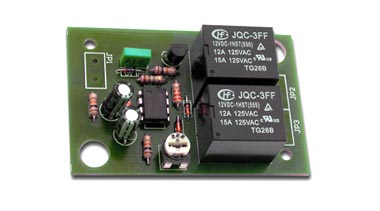

Автоматическое включение ближнего света фар своими руками. Схема

Электрический паяльник с регулировкой температуры

Мощность: 60/80 Вт, температура: 200’C-450’C, высококачествен…

Подробнее

Изменения в ПДД, внесенные в ноябре 2010 года, обязывают водителя транспортного средства включать дневные ходовые огни, либо ближний свет фар, либо противотуманные фары независимо от времени суток и условий видимости.

Данное устройство будет хорошим дополнением для тех транспортных средств, которые не оснащены системой автоматического включения ближнего света фар. Приведенная в данной статье схема предназначена для автоматического включения фар при запуске двигателя автомобиля. Как известно, работающий генератор создает напряжение в бортовой сети в районе 14…14,4 В, и это выше чем напряжение аккумулятора (12В).

Схема автомата отслеживает напряжение в сети автомобиля, и если оно превысит 13,2 В, то через примерно 1 секунду активирует два реле. Первое реле служит для питания габаритных огней и приборной панели, второе служит для дневных ходовых огней или ближний свет фар. После выключения двигателя освещение отключается.

Принципиальная схема приведена ниже. Компаратора DD1.1 (LM393) сравнивает опорное напряжение, поступающее от стабилитрона на 5,6 В (VD2) с напряжением поступающим с делителя напряжения на резисторах R1, R2, R3. Потенциометр R3 используется для точной настройки, чтобы автомат реагировал на входное напряжение в диапазоне 13,2…13,3.

Резистор R5 между выходом компаратора и неинвертирующим входом вносит положительно обратную связь, обеспечивая работу компаратора с гистерезисом. Чтобы состояние компаратора снова изменилось, необходимо чтобы напряжение снизилось ниже 10,6 В.

Таким образом, нет никакого опасения, что в результате какой-либо большой нагрузки на бортовую сеть автомобиля свет фар отключиться. Это произойдет только после выключения зажигания, или, например, в момент попытки запуска двигателя стартером.

Цепь из элементов R6, C3 отвечает за задержку включения фар после запуска двигателя. Для указанных значений задержка составляет примерно 1 секунду. Для реализации этой задержки предназначен второй компаратор DD1.2. Он сравнивает напряжение на конденсаторе C3 с опорным напряжением, полученным со стабилитрона VD2.

К выходу компаратора DD1.2 подключен транзистор, который управляет выходным реле. К катушкам реле, параллельно в обратном направлении, подключены диоды VD3 и VD4, защищающие транзистор от всплесков напряжения в момент выключения реле. Диод VD1 защищает от ошибки подключения питания (переплюсовки). Нагрузочная способность схемы зависит от примененных реле.

Для настройки устройства необходим регулируемый блок питания или источник напряжения 13,2 В. Переведите потенциометр R3 в крайнее левое положение. Затем падаем питание 13,2 В. Постепенно вращаем потенциометр R3 право до тех пор, пока не услышим включение реле. Затем уменьшаем напряжение и при этом реле должно отключиться. Снова повышаем напряжение для проверки. Правильно отрегулированная схема должна включаться при напряжении 13,2…13,4 В.

Работа данной схемы проверена в Proteus:

Файл проекта в Proteus (12,6 KiB, скачано: 774)

Провода от реле должны иметь минимум 1 мм2 сечения. Стоит дополнительно установить на корпус выключатель питания, чтобы в некоторых случаях иметь возможность отключения автомата.

Небольшим недостатком данной схемы является тот факт, что фары ближнего света будут находиться во включенном состоянии и при переключении дальнего света. Такая работа лампы не рекомендуется и значительно уменьшает ее срок службы. Отсюда рекомендация — во время длительных ночных поездок рекомендуется отключить автомат выключателем на корпусе.

Профессиональный цифровой осциллограф

Количество каналов: 1, размер экрана: 2,4 дюйма, разрешен…

Подробнее

Lada 2107 › Logbook › Автоматическое включение ближнего света фар после запуска двигателя.

После прошлой машины ( Subaru Forester SF5), у которой фары включались и выключались вместе с запуском двигателя, пришлось заново привыкать каждый раз, перед началом движения, тыкать на кнопку. За чуть больше месяца владения семёркой, уже несколько раз были моменты, когда включать фары я забывал, благо на штраф не попал. Решено было внести небольшие доработки в машину, чтобы автоматизировать включение ближнего света фар. В интернете достаточно много разных вариантов получения такого эффекта, и самодельные, и заводские плюшки. Так как интереснее сделать всё самому, решил с помощью релюшек собрать простую цепь, для себя я решил, что свет у меня должен включаться только после запуска двигателя, не нарушать работу штатной цепи и чтобы при включении света через штатную кнопку моя «схемка» разбиралась. Для реализации данной задачи было приобретено: 1) реле 4х контактное — 1шт 2) реле 5ти контактное — 2шт 3) колодка реле 4х конт. — 1шт 4) колодка реле 5ти конт. — 2шт. 5) держатель для вилочного предохранителя 6) провода, гофра, изолента Скорее всего найдутся те, кто скажет, что можно было сделать проще, что три реле это много и подключить можно было по другому, но для меня мною придуманная схемка проще и удобнее. На то, что именно так надо выполнять эту доработку, я, естественно, не претендую ) Принцип работы и роль каждого реле. 1) Первое реле подключено 30 контактом через предохранитель к акб. Одним контактом катушки на землю, другим к 15му контакту замка зажигания, 87 контакт подключен к 30му контакту второго реле. 2) Второе реле 30м контактом, как уже написано выше к первому реле, одним контактом катушки на 15ый контакт замка зажигания, вторым концом катушки к датчику давления масла. Контакт 87А соединён с 30ым контактом третьего реле. 87 Контакт второго реле ни с чем не соединён. 3) Третье реле 30ым контактом к контакту 87А второго реле, один контакт катушки — на землю, второй к 12в от габарита. Контакт 87А подключен к штатному реле включения ближнего света фар, а именно к контакту 85( если не ошибаюсь).

В результате после поворота ключа в положение «зажигание» первое реле передаёт напряжение от акб ко второму реле. Второе реле, пока не заведён двигатель и на датчике давления масла есть масса, размыкает контакты 30 и 87А, тем самым не пропуская 12в на 30й контакт третьего реле. После запуска двигателя и повышения давления масла, масса на датчике давления масла пропадает и контакты 30 и 87А второго реле снова замыкаются. Третье реле передаёт напряжение на штатное реле ближнего света фар, пока не происходит включение ближнего света фар штатной кнопкой, у которой в первом положении происходит подача 12в на габариты, в результате чего третье реле размыкает контакты 30 и 87А.

При подключении к штатному реле, я решил поставить диод в разрыв штатного провода, которое я взял из старого блока питания ПК. Возможно это было лишним, но мне так спокойнее =D

Точки подключения. 1) 15ый контакт замка зажигания, на котором появляется 12в при повороте ключа в положение «зажигание». Провод Голубого цвета ( сдвоенный потолще и потоньше ). 2) Датчик давления масла. Подключение к нему было сделано в подкапотном пространстве. 3) Подключение к 12в габариты. Для левой фары это провод жёлтого цвета идущий к блок фаре в подкапотном пространстве, непосредственно возле самой блок фары. 4) Подключение к штатному реле ближнего света фар. Серый провод с красной полосой Колодки Ш1 ( чёрного цвета) идущей к блоку предохранителей и реле подкапотом. Получить доступ к этому проводу можно только из салона, разобрав бордачёк.

https://youtube.com/watch?v=VoYCK7fTjHQ

https://youtube.com/watch?v=BxUSzT0RuG4

Способ №1

Потребуется ровная поверхность и стена или большой вертикальный щит, выступающий экраном. На экране наносится схема регулировки фар. Подгоните машину впритык к стенке и разметьте на ней центральную часть транспортного средства и середину оси фар.

Нужно отметить расстояние от основания площадки до лампы, а затем от этой метки до центральной части транспортного средства. Далее отступите от линии 5 см и нанесите еще одну. Отгоните ТС на 7,5 м от экрана. На последнем горизонтальной полосой соедините центры обеих фар.

Читайте здесь Полировка фар своими руками — как и чем правильно отполировать фары в домашних условиях (100 фото)

Через центры осветительных приборов проведите линии по вертикали. Еще одну вертикаль проведите по центру машины.

После нанесения схемы включите ближний свет и подстраивайте фары так, чтобы их угол наклона совпал с горизонтальной чертой.

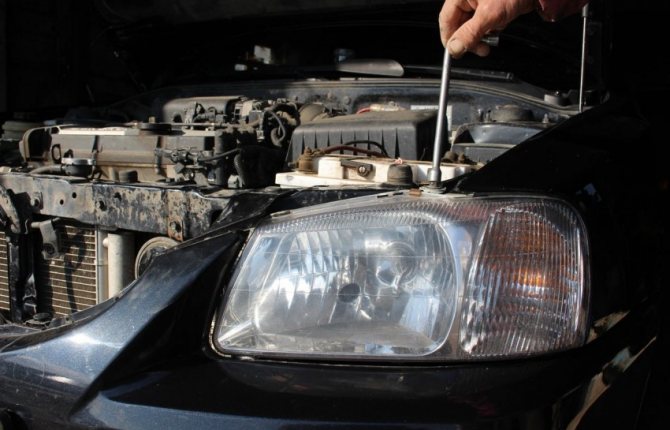

Крутите винты регулировки до достижения нужного результата. Лучше всего, чтобы свет располагался немного ниже центральной части фар на разметке.

Замена масла в двигателе своими руками — пошаговая инструкция как правильно, быстро и просто заменить масло в моторе и трансмиссии (125 фото и видео)
Регулятор оборотов своими руками — как сделать простое устройство регулировки или плавный спуск (120 фото)
Ремонт двигателя своими руками — капитальное восстановление и обслуживание двигателя внутреннего сгорания

В некоторых машинах ближней свет совмещен с дальним. В таком случае выполняется исключительно настройка дальнего. Ближний при этом подстраивается сам по себе, поскольку механизм у них один. При раздельном свете нужно произвести поочередную регулировку. При этом нужно делать разметку по соответствующим лампам.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.
