Описание устройства

При проектировании и строительстве электрической магистрали к фидерам относят кабеля, которые соединяют распределительное оборудование с потребителями или другими узлами. Линии, которые продолжаются от распределительного объекта, называются ответвлениями.

Электрические магистрали могут быть как открытыми, так и уложенными в траншеях. В обоих случаях они выполняют одну и ту же задачу, а именно соединяют шины в распределительных устройствах с потребительскими электрическими объектами.

Например, в тяговом электроснабжении участок сети, соединяющий шины напряжения с контактной сетью, тоже относится к фидерам. Для их безопасной работы оборудование защищено автоматическими выключателями и высоковольтными разъединителями.

Значение фидеров

В терминологии энергетика слово «фидер» появилось давно. Вскоре после того, как началось электроснабжение в Англии и США. Тем не менее, оно широко используется, потому что удобно своей краткостью и смысловой емкостью. Через фидер от подстанции в направлении потребителей направляется мощный поток электрической энергии. Поэтому для каждой электросети весьма актуальна конструкция этого элемента и условия его эксплуатации. От этого будут зависеть потери электроэнергии. В распределительных электросетях по величине потерь определяют эффективность их работы.

Распределительные сети обычно работают при напряжении от 6 до 10 кВ. В них регулярно каждый месяц выполняются расчеты потерь электроэнергии. Точность этих расчетов имеет существенное значение для формирования тарифов на электрическую энергию. Как выяснилось, загрузка фидеров 10 кВ оказывает влияние на результаты расчетов потерь электроэнергии, как и на анализ технических потерь. Эти выводы сделаны на основе исследования проведенного в Красноярском крае в распределительных электросетях Ужурского района.

Исследования проводились с применением вычислительного комплекса REG10PVT. Изучались потери в 35 фидерах, работающих при напряжении 10 кВ и имеющих отношение к семи подстанциям Ужурского РЭС. Были задействованы исходные данные фидеров:

  • установленное оборудование, его мощность и прочие характеристики;
  • марка используемого провода, его длина;
  • конфигурация принципиальных электрических схем.

На основе исходных данных были просчитаны установившиеся режимы этих 35 фидеров с учетом времени и средней температуры окружающей среды. Это дало возможность определить потери электроэнергии в отдельных элементах схемы каждого фидера —

  • в проводах и кабелях;
  • в трансформаторах;
  • выявить потери в низковольтной части сети с напряжением 0,4 кВ;
  • определить общие технические потери и как они соотносятся с величиной электроэнергии, отпущенной РЭС.

Альтернативные термины

Как уже упоминалось выше, термин «фидер» используется давно. Но поскольку это слово английского происхождения, оно не всегда и не везде широко используется. Хотя существует много различной документации с обозначениями «фидер» или «фидерная ячейка», так же широко используется слово «линия» вместо английской терминологии. Этому способствует распространение термина «фидер» и в радиотехнике в различных антенных устройствах. Поэтому термин «отходящая линия» понятен как чисто электротехническое название. Но пока на эту тему нет никакой нормативной документации. Оба слова имеют равноправное значение.

Поэтому можно называть соответствующий участок электрической схемы, расположенный между шинами подстанции на входе и выходе системы электроснабжения, и фидером, и отходящей линией. А в нашей обыденной жизни фидером, по сути, является каждый электрический шнур, присоединяемый к розетке электросети 220 В.

В электротехнике, термин фидер встречается достаточно часто. Однако не все знают, что такое фидер в электрике. Это понятие произошло от английского слова, означающего питание или снабжение. В самом общем смысле, фидером является кабельная линия, через которую происходит подключение оборудования к электроподстанции. По сути, это линии, отходящие к потребителям с ячеек подстанции. Их нумерация осуществляется согласно номерам ячеек.

Как идентифицировать фидерную линию

При наличии фидеров, питаемых от разных систем напряжения, каждый незаземлённый проводник должен быть установлен по фазе или линии на всей её длине: от точки подключения до точки сращивания. Идентификация не заземлённых проводников системы переменного тока может осуществляться с помощью цветовой маркировки, маркировки ленты или других утвержденных средств. Красный цвет разрешается использовать для не заземлённого проводника положительной полярности, а черный цвет — для проводника отрицательной полярности.

За исключением систем повышенной мощности и изолированных систем электропитания, для идентификации не заземлённых проводников переменного тока используют оранжевый цвет. Он разграничивает верхнюю часть четырёх-проводной системы, соединенной треугольником, где заземлена средняя точка однофазной обмотки, от остальной части сети. Если в тех же помещениях присутствует система высокого напряжения (более 220 В), то для маркировки обычных фидерных проводников следует использовать коричневый, оранжевый и жёлтый цвет (смотреть рисунок 4). Маркировочные ленты или другие средства идентификации фидера используются также для различения участков с разными напряжениями.

Рисунок 4. Маркировка проводников фидера с различной полярностью и допустимыми температурами нагрева

Цепи ко всем устройствам, которые требуют электропитания, запускаются от предохранителей или автоматических выключателей. В фидерных цепях используются более толстые кабели, которые проходят от главной входной панели к меньшим распределительным панелям — щитам, являющимися центрами нагрузки. Эти щиты расположены в удаленных частях дома или в хозяйственных постройках, они также используются для перераспределения энергии, например, в гаражах или паркингах.

Назначение

В любой из допустимых сфер фидер предназначен для передачи электроэнергии в различных её видах от источника к потребителю. При этом потребителями могут быть и понижающие трансформаторы или подстанции, распределяющие устройства.

В качестве примера можно привести следующую схему:


Фидеры высоковольтные электрические

В приведённом примере этим термином можно назвать участки, отмеченные обозначениями А и В, а также общую часть линии электропередачи с понижающими трансформаторами и распределительными устройствами. При отключении участка В прекращается подача электроэнергии на все последующие устройства в схеме, а отключая участок А, можно обесточить отдельных потребителей.

Составляющие

Что такое фидер в электрике. Поскольку он является главным проводником, то от него питание подается к основному центру нагрузки и далее на распределитель (обычно трёхфазный, четырёхпроводной). Далее нагрузка поступает в обслуживающую сеть, к которой уже подсоединены непосредственные потребители (смотреть рисунок 2).


Рисунок 2. Элементы внутренней фидерной линии

Фидеры в электрике проектируются на основе токонесущей способности проводников, а их расчёты производятся по известным значениям падения напряжения и длительности линии (максимально — до 12…15 км).

В состав линии включают не все проводники. Те из них, которые находятся между точкой обслуживания и устройствами, предназначенными для отключения потребителя, являются служебными проводниками. Тут применяются специальные правила обслуживания, поскольку они не имеют заземляющих устройств и других защитных приспособлений (кроме тех, которые предусмотрены на первичной стороне вторичного трансформатора).

Фидер для электрика далеко не всегда представляет собой любое внутреннее разветвление, поскольку разветвлённая цепь включает в себя проводники между конечным устройством максимального тока, защищающим цепь, и розеткой (независимо от того, на какой ток рассчитана арматура).

Как отображается фидерная линия на схеме

В качестве примера можно рассмотреть часть схемы высоковольтной подстанции, состоящую из трансформатора 154/6кВ Т1 и понижающих трансформаторных подстанций ТП1-ТП3, состоящих из секций шин и не указанных на схеме трансформаторов 6/0,4кВ. Это поможет понять, что такое фидер в электрике.

На данной схеме фидером являются все цепи, присоединённые к ячейке Ф1. Это участки схемы электроснабжения, обозначенные буквами «А» и «В».

Допускается так же считать фидером только цепи, питающие подстанции ТП1-ТП3. На схеме этот участок имеет обозначение «В» и является сетью фидера Ф1.

При необходимости произвести отключение данного участка, то для этого отключается соответствующий выключатель в ячейке. Например, для отключения фидера «В» необходимо отключить выключатель в ячейке Ф1. Если говорят, что повреждён фидер, то при этом подразумевается авария на всём участке «В».

Использование этого термина позволяет указать на участок цепи, но при этом не указывает на место повреждения. Это может быть одна из кабельных линий, разъединитель или выключатель, находящиеся на одной линии.

Для того чтобы избежать путаницы, понятием «фидер» пользуются только в разговорах, а в документах применяются буквенно-цифровая маркировка элементов электросхем.

Фидер у электриков

У работников подстанций, как и у представителей многих других профессий, есть свой «язык», малопонятный простым смертным. Для того чтобы эти выражения были понятны обычным людям, их необходимо расшифровать:

  1. Фидер. В его цепи могут находиться самые разные устройства — масляные выключатели, разъединители, кабеля, воздушные линии, системы контроля и автоматики.
  2. Отключился третий фидер или произошло аварийное отключение Ф-3. Это выражение используется при аварийном отключении сети из-за срабатывания систем защиты.
  3. Повреждён третий фидер. Фраза используется при срабатывании защиты из-за повреждения линии или выключателей.
  4. Повреждение в сети фидера или в фидерной сети. Выражение применяется после уточнения места аварии и дополняется указанием неисправного элемента.
  5. Отключился фидер. Это значит, что аварийно остался без питания понижающий трансформатор и подключённые к нему потребители. На некоторых производствах есть возможность переключения на другие схемы электропитания, но для жилых домов эта возможность обычно отсутствует.
  6. Повреждён Ваш фидер. Так электрики говорят владельцам частных или жителям многоквартирных домов. Чаще всего это значит, что повреждёна сеть на участке от столба линии электропередач до вводного автомата или рубильника. Это может быть обрыв кабеля, окислиться клеммы или место подключения на столбе или в водном щитке.

Понятие «фидер» и другие, с ним связанные определения, удобны для указания на определённую часть сети. Недостаток этого термина в том, что он указывает сразу на несколько элементов схемы, объединённых общей функцией.

Это может привести к разногласиях в понимании причин и места аварии оперативно-ремонтным персоналом. Такое недопонимание является опасным для рабочих, занятых устранением неисправности, поэтому во время решения практических задач целесообразнее пользоваться официальной терминологией, в которой термин «фидер» отсутствует.

READ Классификация электроизмерительных приборов

Похожие материалы на сайте:

  • Как составить план схему электропроводки
  • Почему провод ПУНП запрещен для эксплуатации
  • Назначение Фазы и Нуля

Что такое фидер в электрике?

На самом деле есть несколько вариантов понятия этого слова. Так что это такое и как выглядит электрический фидер? Это может быть сеть, которая питает трансформаторные подстанции, соединяющая их с определенным выключателем, что используется в магистралях от 6 до 10 кВ. Если поврежден кабель, который соединяет трансформатор с выключателем, то имеется в виду, что поврежден электрический фидер.

В электрике данный термин вспоминается в том случае, когда на подстанции отключается общий выключатель, оставляющий без питания все трансформаторы. Тогда работники говорят, что нагрузка на электросеть снята. Схема ниже показывает, что собой представляет подобное приспособление и где оно размещается:

Существует много мнений относительно того, какую часть линий стоит называть фидерами. Или же это будет вся питающая линия, или же это будет лишь главный участок, который доходит до первой подстанции? Общий смысл подразумевает полностью всю сеть, идущую от оборудования к подстанции. Если рассматривать более узко, то это часть кабеля, который идет до первого трансформатора. Этот термин считается более подходящим для кабельных сетей. В ВЛЭП как такового главного участка нет, так как кабеля идут радиально и обозначаются простыми номерами.

Если смотреть обозначения по отраслям, то в электроэнергетике электрический фидер – это воздушна линия, которая соединяет две подстанции между собой или соединяет подстанцию с распределительным механизмом. При этом, не стоит забывать про тот факт, что данное устройство имеет связь с питанием, которое подается на электрооборудование. Поэтому его еще принято называть магистралью, которая осуществляет соединение подстанции непосредственно с распределительным узлом.

В случае же когда проектируется электросеть, то таким определением называют кабель, через который идет питание к потребителю от распределительного устройства. Или же питание может поступать от одного распределительного узла к другому. Те же линии, что отводятся дальше распределительного устройства, носят название «ответвление».

Электрические фидеры могут быть двух видов: кабельными и воздушными. Но это не меняет тот факт, что они служат соединением между сборными шинами, которые присутствуют в распределительных узлах подстанций (будь то преобразовательная или трансформаторная) и непосредственно самой электрической сети (потребительской или распределительной).

Например, в электроснабжении такое определение получил участок тяговой сети, который объединяет тяговую подстанцию с кантатной электросетью благодаря шинам напряжения. Электрический фидер снабжается специальным защитным приспособлением, которое защищает от перегрузок и коротких замыканий благодаря наличию автоматических выключателей. Эти выключатели отключают контактную сеть, если возникает превышение номиналов защиты. Сделать это может и высоковольтный разъединитель.

Оборудование, которое имеет непосредственное отношение к данному приспособлению, носит название фидерное оборудование. Например, это может быть фидерная автоматика или разъединитель и фидерная защита. Электрический фидер в электричестве может еще носить название перегонного или стационарного. Только это если его использовать в тяговых электросетях. Да и зависеть это будет от тех потребителей, которые получают питание сети по определенному фидеру. В таких случаях каждая линия получает свой личный номер.

Следует отметить, что такое понятие можно спокойно заменить на простое слово «ЛЭП», так как приспособление является своего рода разновидностью линии электропередач. И, несмотря на то, что такая линия считается главной, она определяется и как участок электросети, что соединяет между собой определенное количество удаленных устройств с основной линией питания.

То есть, если говорить более точно, то фидером называют ЛЭП, которая соединяет первичный узел распределения с вторичным узлом или с большим количеством устройств-распределителей. Также он может выступать в роли соединения вторичного устройства-распределителя с одним или несколькими потребителями. Надеемся, теперь вам стало понятно, что такое фидер электрический!

Советуем изучить — Эксплуатация комплектных трансформаторных подстанций

Происхождение термина

Одним из участков в электрической сети является проводное соединение, которое с одного конца связано с шинами подстанции. По сути, оно питает электроэнергией ту часть электрической сети, которая соединена с другим концом этого соединения. В английском языке такое действие называется feed. Соответственно, непосредственный исполнитель оного будет называться feeder. А термин «фидер» — это уже на русском языке. Получается так, что с одного конца фидера расположена подстанция, а с другой стороны довольно много прочих элементов и электрических цепей. К шинам подстанции фидер присоединен через выключатель F (см. изображение далее). С другой стороны также необходим выключатель, который является частью распределительной сети. Для всего участка сети, который начинается от выключателя F и распространяется вправо на изображении, показанном далее, может применяться определение «фидер» в широком понимании этого термина. Однако непосредственно фидером является электрический соединитель, связанный с выключателем F и выключателем подстанции ТП-1.

Что такое фидер

В этом более узком понимании термин «фидер» в электроэнергетике наиболее часто применяется в кабельных сетях. Например, могут быть такие сообщения:

  • Фидер поврежден. Следовательно, неисправность появилась именно в самом проводнике (фидере) между выключателями F и на подстанции ТП-1. Этот участок называется головным.
  • Когда говорится о том, что фидер отключался, или появилось повреждение в фидерной сети в таком-то кабеле. То есть это повреждение возникло за пределами головного участка.

А в широком понимании —

  • когда упоминается отключение фидера, означающее, что выключатель F сработал и прекращено электроснабжение фидерной сети, состоящей из подстанций, питаемых этим фидером.
  • При упоминании снятия нагрузки фидера с подстанции, что означает снятие нагрузки всей фидерной сети с подстанции.

Классификация фидерных удилищ

Перед тем, как сделать фидерную снасть, следует определиться с видами самих удилищ и их назначением. Они делятся на следующие категории:

  • Fast (быстрый строй). Отличается достаточно высокой жесткостью. Изгиб приходится на конец и колено, которое идет сразу за ним.
  • Slow (медленный строй). Повышенная мягкость, изгиб приходится практически на все колена, включая конец.
  • Progressive (прогрессивный строй). Используются технологии быстрого и медленного строев. Если нагрузка незначительная, функционирует лишь отдельный отрезок удилища, при ее повышении начинает работать вся площадь.

На фото фидерной снасти можно наглядно ознакомиться с различными вариантами удилищ, их конструктивными отличиями и способами монтажа оснастки.

Зимняя фидерная рыбалка

Метод подходит для лова плотвы, леща, густеры на реках с высокой и умеренной скоростью течения. Подлёдный фидер имеет множество поклонников.

Элементы, которые понадобятся:

  • Хлыст длиной около 20 см;
  • Катушка, удочка с рукоятью для течения;
  • Крупный и яркий кивок (сторожок);
  • Подставка над прорубью для удильника;
  • Леса (диаметр 0,18-0,22 мм.);
  • Поводок (сечение 0,14-0,15 мм.);
  • Кормушка с достаточным весом, способная удерживать снасти в условиях сильного течения;
  • Крючки минимального размера для применяемой приманки.

При подлёдном лове часто применяется фидерная оснастка «Патерностер». В ситуациях, когда пользуются кормушкой-пружинкой с целью прикорма кашей, применяется «In-Line». При необходимости варьировать горизонт лова – «Вертолёт».

Длина поводков определяется скоростью течения и переменой поведения рыбы, в этой связи на рыбалке желательно иметь поводки разной длинны (от 20 до 70 см).

Схема линии

Она потребуется всякий раз, когда производится частичная перепланировка внутренних и внешних силовых подключений. При этом необходимо знать значения следующих параметров:

  1. Общую расчётную нагрузку.
  2. Максимальное значение коэффициента спроса.
  3. Предельные значения силы тока.
  4. Максимальную длину внешних проводников.
  5. Характеристику устройств защиты от перегрузки.

Типичная электрическая система может содержать несколько типов фидеров. В соответствии с этим линии рассчитываются на разные виды нагрузок — непрерывные, периодические, комбинированные, внешние. Последние учитываются при проектировании системы энергоснабжения отдельных зданий. В особо сложных случаях фидеры могут быть составными, представляющими более чем одну систему напряжения, либо имеющими в своём составе линии постоянного тока.

Электрическая схема одного из участков представлена на рисунке 3.


Рисунок 3. Электрическая схема одного из блоков внутреннего фидера

Первичные фидерные линии характерны для электростанций. Распределительный узел может быть внутренним или внешним. Хотя правила защиты от перегрузки по току в электрике варьируются в зависимости от поставляемой нагрузки, предел обычно устанавливается по конечной ветке.

Асимметричная петля с feeder gum

Каждый любитель фидера, наверное, применяет ассиметричную петлю в своей ловле. Эта деталь оснастки по чувствительности выше остальных монтажей. И для ее правильной работы рыболову надо знать некоторые ее особенности.

Асимметричная (несимметричная) петля

Ассиметричную петлю лучше всего вязать в домашних условиях:

  • берется 50-70 см лески диаметром 0,3 мм, складывается вдвое и вяжется маленькая петелька на конце для поводка;
  • также делается скрутка из двух лесок длиной 15 см;
  • на конец лески закрепляем карабин;
  • на леске отмеряется петля в 15 см и вяжется узел стопорный;
  • в 2-4 см от узла вяжется петля для закрепления к основной леске.

Фидеры в электротранспорте

Следовательно, качество фидеров и второстепенных линий, которые являются как бы его разветвлениями, — это суть определяющий фактор потерь электроэнергии при увеличении ее потока в этой электросети. Для предохранения фидеров от перегрузки, а также для отключения при выполнении тех или иных работ применяются схемы защиты с использованием коммутаторов. Их параметры зависят в первую очередь от рабочего напряжения. Например, на тяговых подстанциях с напряжением 3,3 кВ каждый выключатель снабжается основной и резервной защитой от коротких замыканий.

Коммутаторами для этих фидеров обычно являются поляризованные выключатели, отличающиеся высокой скоростью работы. Они управляются от схем, которые выполняют функции максимальной токовой импульсной защиты и стандартной токовой защиты. Эти виды защиты делаются основными при коротких замыканиях. Для увеличения надежности применяется резервная защита. Для нормальной работы необходима правильная настройка схем, которые не должны срабатывать от максимальных нагрузок. Для этого используется коэффициент запаса, равный по величине 1,15. Ток срабатывания выключателей фидеров равен произведению величины номинального тока на этот коэффициент.

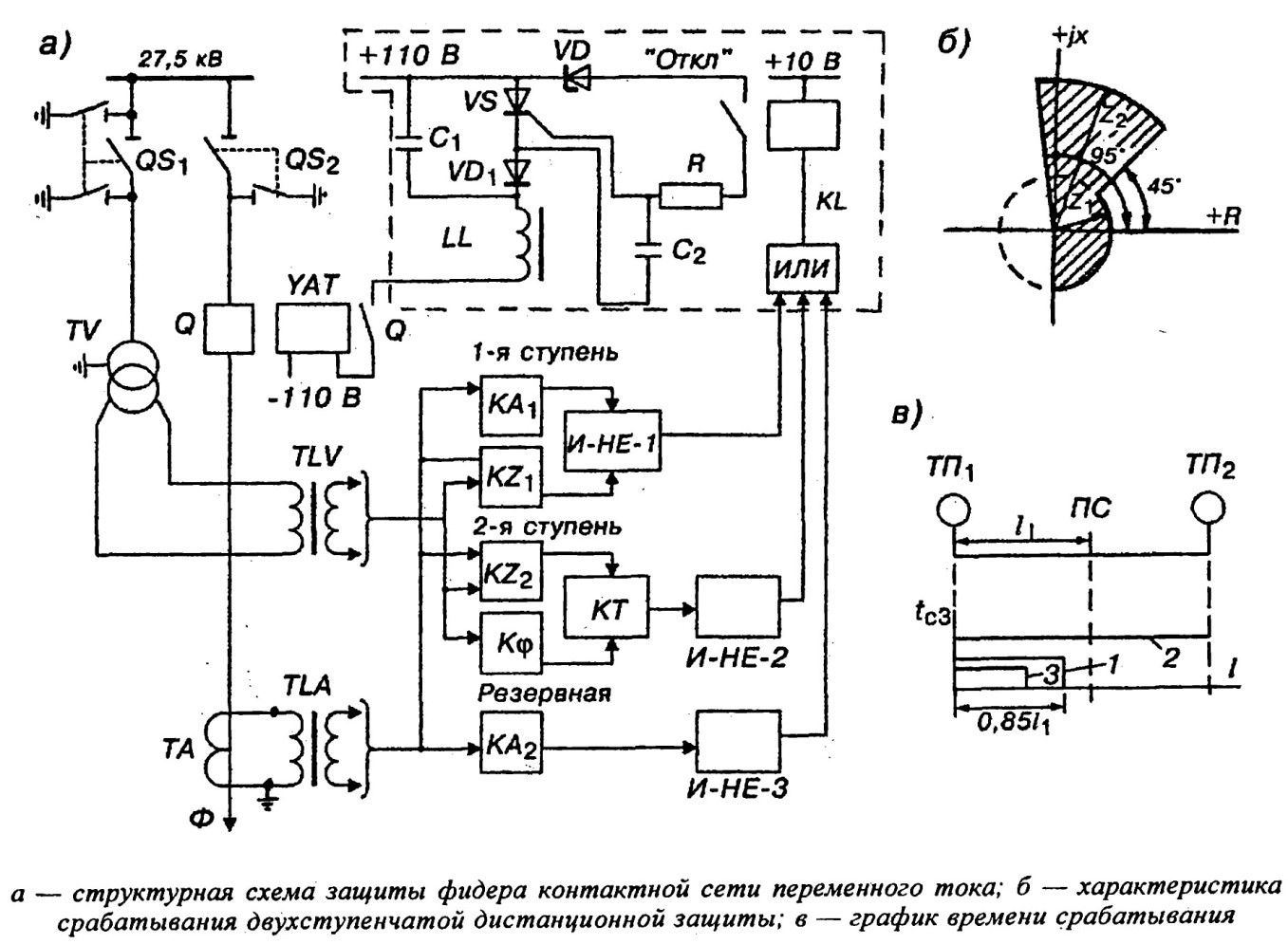

Фидеры тяговой сети — это наиболее сложная разновидность этих элементов электросетей. Поскольку они расположены соответственно контактным проводам, перемещающийся электровоз или электричка нагружает их один за другим. При этом у ЭПС может быть множество различных нагрузочных режимов, связанных с загруженностью подвижного состава и рельефом местности. К этому добавляются отключения некоторых фидеров в связи с ремонтом или профилактикой. Точность работы защиты фидеров, питающих контактную сеть, имеет важнейшее значение для движения ЭПС.
