Электропроводка для кухни

Определение мощности распределительного короба

Здесь Вам надо высчитать мощность потребления электроэнергии во всех помещениях по отдельности. Это нужно сделать, что бы определить общую электрическую мощность и выбрать сечение проводки. Полученные данные повлияют на определение сечения провода идущего от распределительного щита к распределительному коробу.

Так, если мощность предполагаемых электроприборов не превышает 3 кВт, вполне хватит прокладки проводов с диаметром сердечника в 2,5 мм. Самые мощные электроприборы, конечно расположены на кухне. Здесь от щита, надо проводить проводку сечением сердечника не менее 6 мм.

Ну, а сейчас подведем итог. При отсутствии уверенности в своих навыках и умениях, вы сомневаетесь, что вам под силу самостоятельно справиться с этой работой, то лучше прибегните к помощи электрика. Он профессионально выполнит всю необходимую работу. В дальнейшем гарантированно не возникнет проблем с процессом функционирования электрической проводки.

Видео, рекомендуемое Вам к просмотру.

https://youtube.com/watch?v=fGy591Z6B98

Приведу пример, например у нас сечение кабеля 6 кв.мм.:

• при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
• при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

!!! ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

1. Обеспечивать нужный уровень электро- и пожаробезопасности.
2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

• В (Вр) — поливинилхлорид;
• П (Пс) — полиэтилен;
• С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

• 2,3 кВт;
• 0,6 кВт;
• 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

• небольшой вес;
• легкость монтажа;
• меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

• улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
• большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Выбор сечения кабеля для розеток

Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.

Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:

• посудомоечной и стиральной машин — 3х2,5;
• варочной панели — не менее 3х4;
• духового шкафа — 3х2,5.

Для всех помещений расчет электропроводов производится по формуле:

I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.

При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².

В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².

Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.

Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.

I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.

I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.

По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

https://youtube.com/watch?v=nQMj0_qMrEs

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

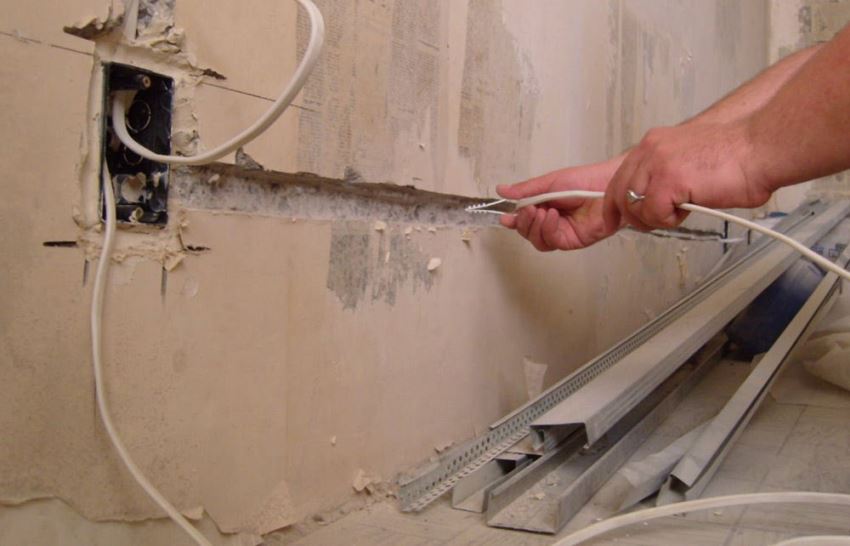

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Кабель для квартирных розеток

Оптимальное сечение проводов, обслуживающих квартирные розеточные группы, составляет 2,5 мм 2 . Это позволяет им выдерживать токи силой до 27 А, что соответствует общей мощности приблизительно в 6 кВт. Использование жил, имеющих большее сечение, к примеру, 4 мм 2 , нецелесообразно, поскольку:

1. Такие кабели просто не смогут поместиться в клеммах розеточных механизмов.
2. Прокладка подобных кабелей существенно более затратна и нецелесообразна в экономическом отношении.

Да и практическая нужда в более толстых кабелях отсутствует, т.к. редко можно встретить включаемые в розетку бытовые электроприборы, мощность которых превосходит 3,5 кВт. Таким образом, уложив в проводку розеточных групп кабели с сечением 2,5 мм 2 , вы можете спать спокойно: они способны выдержать любые электроприборы даже при условии их длительной работы.

Другой метод подключения розетки – цветовое различие

«Ноль» обычно обозначен голубовато-синим, реже черным цветом, количество оттенков у «фазы» больше, поэтому следует быть внимательными в первую очередь ищем белый, красный цвет, может быть и коричневатых оттенков, «земля» может быть окрашена в желтый или зеленый цвет либо вмещать в себе одновременно эти два цвета.

• Розетки в квартире: правила размещения, монтаж, подключение и советы по выбору лучших моделей (85 фото)

• ТВ розетка — советы по выбору, схемы подключения и идеи по размещению (105 фото)
• Телефонная розетка: разновидности, способы подключения и инструкция по ремонту своими руками. 80 фото современных розеток для телефона

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А

Разновидности электро-кабеля

Для прокладки наружной проводки на улице применяют следующие основные виды электрических проводов:

СИП. Это стандартный силовой уличный кабель номиналом до 1000 В. В составе кабеля расположена группа алюминиевых проводников с индивидуальной изоляционной оболочкой. Характерная черта – внешняя оболочка черного цвета. Достоинство – надежность и компактность при воздушном монтаже.

Кабель СИП для наружной проводкиИсточник etm.ru

• АВБбШв и ВБбШв. Бронированный кабельный проводник на основе алюминиевых и медных жил, соответственно. Предназначен для прокладки электросети в грунте без дополнительной защитной структуры. Плюсы – стальная оболочка, разные оттенки оболочек жил, термо- и влагостойкость, 30-летний срок службы. Минусы – неудобный монтаж из-за повышенной жесткости.
• NYY. Универсальный кабель для наружного и внутреннего применения. Комплектуется как медными, так и алюминиевыми жилами. Проводится как по воздуху, так и в грунте. Преимущества – водо- и огнестойкость, цветная изоляция жил, ПВХ-оболочка черного оттенка, долговечность до 30 лет. Выпускается многими производителями, соответствует международным требованиям и достойно конкурирует с ВБбШв.
• NYM. Еще один проводник универсального применения. Отличается повышенной стойкостью к УФ-излучению. Характерные черты – устойчивость к термоперепадам и воздействию открытого пламени, прочность, водостойкость, круглое сечение. Кабель допускается закладывать в штукатурку и бетон.

Структура различного вида кабелей для проводки на улицеИсточник samelectrik.ru

Каким должно быть сечение проводов квартирной электропроводки

Даже человеку непосвященному понятно, что величина сечения определяется суммарной мощностью приборов, подключаемых к внутриквартирной электрической сети. На различные ее участки ложатся различные нагрузки, в соответствии с которыми и следует подбирать толщину кабеля, который может быть:

1. Вводным.
2. Питающим электроплиту или варочную панель.
3. Обслуживающим розеточные группы.
4. Питающим осветительные приборы.

Именно из приведенного выше подразделения я и буду исходить, говоря о том, каким сечением должен обладать кабель, уложенный в определенную часть внутриквартирной проводки.

Таблица сечения кабеля по току и мощности для медного провода

Ознакомьтесь также с этими статьями

• Обзор прямых диванов
• Практичность восстановленных автомобильных частей
• Простота и удобство покупки кабельной продукции у надежного поставщика
• Преимущества парников из агроволокно

Важно!

Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!

Кабель для розеток: сечение, марка, требования

Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм2 согласно ПУЭ таблица 7.1.1:

Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.

Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм

2.

Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:

Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм2.

С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки

Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.

Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.

Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:

• Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм2.
• Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
• Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм2.
• Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм2.

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=AoQxuSGlFMQ

Что нужно знать

Если перерезать любой кабель, то под слоями изоляционного материала станет видна жила провода, которая и является проводником электрического тока. Когда провод перерезан (рассечен), то в месте среза жила видна как круг, площадь которого называется сечением жилы провода и замеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, по сути, подбирается диаметр его токоведущих жил.

Так как токопроводящая часть кабеля металлическая, а изоляция из ПВХ, резины или подобных им материалов, то по уровню сопротивления нештатным ситуациям провода можно условно разделить на три уровня:

1. Токоведущая жила и изоляция сохраняют целостность. Т.е. перегрев провода произошел в допустимом пределе и ничего не произошло.
2. Изоляция плавится, но металл жилы остается без изменений. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Сгорание изоляции и плавление металлической основы. Обычно это последствие короткого замыкания.

Знать, как рассчитать сечение как раз и нужно, чтобы исключить второй и третий варианты, ведь кроме самого кабеля, для проводки подбираются защитные устройства, которые отключают линию при повышении силы тока.

Совет! При покупке недорогого провода, лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые ТУ допускают погрешность не много ни мало – в 20-30% от номинала – если сечение провода по мощности будет рассчитано «впритирку», это грозит возгоранием.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети

Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов

Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Выбор сечения кабеля для квартиры, дома, дачи

Статья о том, как правильно выбрать сечение провода или кабеля

Во время электромонтажных работ, а именно, на стадии прокладки проводов, кабелей, «Особо продвинутые» заказчики интересуются, почему мы прокладываем, к примеру, на розетки, кабель сечением 2.5 мм кв, когда вполне достаточно 1.5 мм кв, исходя из потребляемой мощности… В этой статье мы попробуем разобраться с сечением проводов, прокладываемых для различных потребителей.

Итак, от того, насколько верно вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.

Электропроводка в доме, даче или квартире начинается с вводного кабеля. На этот самый кабель ложиться вся основная нагрузка, которая есть в доме. Для того, чтобы узнать какого сечения необходим вводной кабель, нам нужно посчитать все электроприборы, которые могут работать в доме — стиральная машина, бойлер, утюг, микроволновая печь, кондиционеры и т.д. В итоге мы узнаем суммарную мощность, которую потребляют электроприборы в вашем доме. Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая циферка нам и нужна.

Для более правильного подсчета потребляемой мощности, вам поможет таблица, где указаны приборы и мощность, которую они потребляют.

Ну а далее, как говориться, дело техники. Для подбора кабеля, который удовлетворит требованиям, существует другая таблица, где указаны сечение кабеля, мощность и ток, которые способны выдержать эти самые кабеля.

В данной таблице приведены значения для медных проводов кабелей, так как алюминиевые провода, на сегодняшний день, при монтаже электропроводки, практически никто не применяет.

Таблица выбора сечения кабеля и провода

Сечение токопроводящей жилы, мм

Далее нам необходимо рассчитать сечение проводов и кабелей для розеточных групп и групп освещения. Если посмотреть на таблицу или просчитать из простых формул для расчета сечения проводов, то станет ясно, что, к примеру, для групп освещении вполне подойдет провод сечением 0.5 мм кв, а для розеточных групп достаточно провода сечением 1.5 мм кв.

Но, как правило, для освещения применяют провода диаметром не менее 1.5 мм кв, а для розеточных групп используют провода сечением не менее 2.5 мм кв, если конечно же не требуется питание приборов, суммарная мощность которых не выходит за пределы, которые способен выдержать данный провод

Связано это с тем, что провода, и неважно с какого металла они сделаны, подвержены коррозии, различным механическим нагрузкам как во время монтажа, так и во время эксплуатации

К примеру, согласно таблице, при напряжении в сети 220 В, провод сечением 2.5 мм кв способен выдержать ток до 27 А(5.9 кВт). Для защиты проводов и потребителей, в данном случае, в качестве защиты устанавливают автомат, максимальный ток срабатывания которого должен быть не более 25 А.

При проектировании электропроводки, необходимо учитывать и длину магистрали, которая будет питать конечного потребителя. Также, согласно таблице, можно определить сечение и для остальных видов нагрузки. Также, во время проектирования, а затем и монтажа электропроводки, не стоит забывать и о селективности автоматов.

В любом случае, электричество незримо и не прощает ошибок и безалаберного отношения к работе. Доверяйте профессионалам!

Кроме тока и мощности проектировщики при выборе сечения кабеля используют ряд других важных параметров. Об этом читайте здесь: Как выбрать сечение кабеля — советы проектировщика

Почему алюминий постепенно изымается из обихода при монтаже электроустановок? Чем он плох и опасен? Ответ здесь: Почему алюминиевый кабель нельзя использовать в электропроводке

Медные и алюминиевые провода соединять не рекомендуется. Но иногда их соединяют. Как это делают? Как соединять медные и алюминиевые провода

Зависимость сечения кабеля от характеристик тока

Таблица для медных проводов:

Таблица для алюминиевых проводов:

Как правильно читать такую таблицу, и какой кабель для проводки выбрать на основании этих данных? Давайте подробнее.

Начнём с того, как выбрать сечение провода, согласно предложенной таблице. Правильно? Нет, не правильно. Начнём мы с другого конца линии, которую собираемся создавать. Этот список является правильным подходом к правильному решению, причём именно в том порядке, как это ниже указано.

1. Определяем тип линии. Например, линия освещения в стандартной квартире.
2. Определяем мощность, которую эта линия будет потреблять. Например, мы решили, что 10 лампочек в 100Вт достаточно, значит пиковая мощность 1000Вт (1кВт).
3. Токи в этой линии. Для бытовой сети освещения это не больше 30 Ампер.
4. Параметры автоматического выключателя (это тоже важный момент, иначе будет слишком много отключений), сила тока, тип и т.д.

Осталось эти данные упорядочить, после чего посмотреть в таблицу. Что мы получим для этого примера?

Если мы выбираем медный кабель, то сечение провода 1,5 кв. мм., и вопрос как выбрать сечение провода не стоит. Можно взять и меньшее сечение, но разница в цене вопроса составит менее 10%, а менять кабель в линии дело затратное и трудоёмкое.

Да, в этом случае запас «прочности» будет почти в 3,2 раза превышать номинал и даже пик, но поверьте, это не вся правда.

Это интересно: Кабель КГН — описание и характеристики

Каким проводом следует подключать розетки

Начать нужно, пожалуй, с того, что лучше всего подключать розетки медным проводом, а не алюминиевым. Кроме того, провод для розеток обязательно должен быть трёхжильным, то есть, предусмотрено подключение заземления. Сечение провода должно бать не менее 1,5 мм². Именно так требуют правила устройства электроустановок (ПУЭ-7.1.1).

При этом стоит заметить, что лучше всего увеличить сечение провода для подключения розеток до 2,5 мм². Дело в том, что провод 1,5 мм² не способен выдержать мощный электроприбор. Поэтому для подключения розеток в однофазной сети, лучше всего использовать провод с некоторым запасом, а именно на 2,5 мм².

А вот для трехфазной сети вполне будет достаточно использовать провод сечением 1,5 мм². Дело в том, что кабель при одном и том же сечении, в однофазной и трехфазной сети выдерживает совершенно разные нагрузки. В трехфазной сети нагрузки могут быть в несколько раз выше.

Похожие записи:

Как проверить динистор, симистор или тиристор мультиметром Ремонт стиральной машины своими руками: обзор возможных поломок и способы их устранения Резисторы smd постоянные и подстроечные Приора и противотуманные фары. инструкция по установке Как сделать жучок для прослушки своими руками Рассмотрим как сделать градусник своими руками
