Как соединить солнечные панели?

Схема подключения солнечных батарей для подготовленного человека не представляет заметной сложности, но для неопытных пользователей необходимы некоторые разъяснения. Необходимо знать, как производится соединение солнечных панелей между собой, как выполняется подключение солнечных батарей к остальным приборам, входящим в состав комплекта. Существуют разные варианты соединения, которые используются для получения определенных параметров выходного тока и напряжения. Схема подключения солнечных батарей загородного дома представляет собой систему соединения всех компонентов, которые, в свою очередь, так же соединяются друг с другом определенным образом. Например, необходимо знать, как соединить солнечные панели — параллельно или последовательно. Кроме того, надо выбрать тот или иной способ соединения в батарею аккумуляторов.

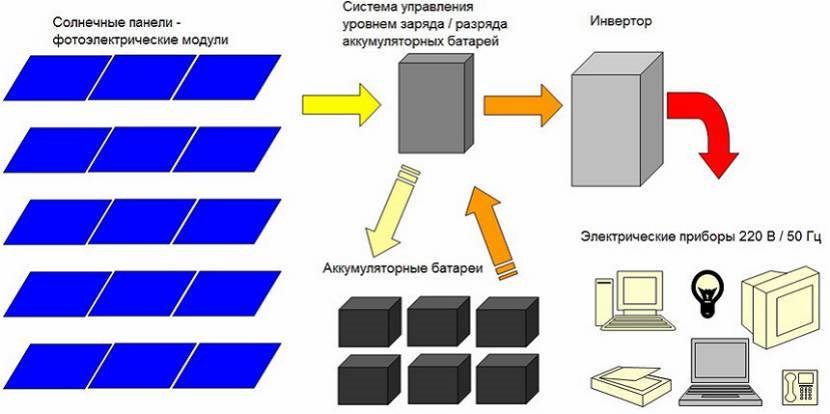

Схема устройства солнечной электростанции

Перед тем, как подключить солнечную батарею, необходимо выяснить ее конфигурацию. В состав солнечной электростанции, помимо солнечных модулей, входит комплект оборудования, включающий следующие приборы и устройства:

контроллер заряда
аккумуляторные батареи (АКБ)
инвертор
коммутационные приспособления, предохранители

Контроллер выполняет диспетчерские функции, переключая систему либо в режим заряда АКБ, либо на подачу питания потребителей. Аккумуляторы получают заряд и накапливают его, отдавая энергию по мере необходимости. Если напряжение батарей достигло 14 В, контроллер прекратит процесс, иначе от перезаряда АКБ выйдут из строя. Инвертор — прибор, преобразующий постоянный ток в переменный и повышающий напряжение до стандартных значений.

Как правило, весь комплект используется в полном составе. Однако, существуют и другие, упрощенные варианты комплектации. В отдельных случаях потребители, питающиеся от постоянного тока, подключают напрямую к модулям. Это возможно только в дневное время, поэтому встречается лишь у специализированных устройств.

Также есть осветительные системы на солнечных батареях, которые не нуждаются в инверторах и работают на прямом питании от аккумуляторов. Иногда из комплекта исключают инвертор, если напряжение нагрузки не превышает 12 В постоянного тока. Этот вариант также встречается не часто и используется по возможности.

Пайка и сборка панелей

Для питания потребителей используют определенное количество модулей, которые соединяются в том или ином порядке. Сначала разрабатывается схема подключения солнечных панелей, которая позволяет получить от них максимальную эффективность.

Параллельно или последовательно?

Параллельное соединение увеличит силу тока (и мощность), оставляя напряжение неизменным.
Последовательное соединение солнечных панелей повысит напряжение до 24 В, если соединить 2 модуля. Больше не делают, так как для аккумуляторов есть только 2 допустимых варианта — либо 12, либо 24 В.

Поэтому приходится комбинировать, добиваясь, чтобы схема подключения солнечной батареи к аккумулятору давала наиболее удачный результат.

Контактный отсек

Кроме того, надо иметь четкое представление, как соединить солнечные батареи между собой. Все модули оснащены специальным контактным отсеком, размещенным на задней стороне. Он устроен очень просто — два резьбовых зажима, отмеченные знаками «+» и «-». Пайка как таковая не требуется, поскольку монтаж производят в сложных условиях, где работа с паяльником не всегда возможна. Однако, если есть возможность сделать контакт более надежным и защитить его от окисления, никаких противопоказаний нет.

Тип провода

Для соединения обычно используют одножильный медный провод сечением 4 мм2

Важно, чтобы его изоляция была устойчива к воздействию ультрафиолета. Если этого нет, производят укладку проводов в защитный гофрированный рукав

Расположения модулей

Во время соединения следует учитывать способ расположения модулей. Если они развернуты под одинаковым углом к солнцу, то все будут работать в одинаковом режиме. Однако, иногда приходится устанавливать разнонаправленные панели. Это бывает вызвано особенным устройством крыши, или желанием обеспечить более равномерную подачу питания в течение дня.

Солнечная батарея и ветрогенератор

Схемы, в которых соседствуют различные источники энергии, должны строиться на общей характеристике — одинаковое напряжение источников, т.к. иначе потребуются разные контроллеры зарядки и, возможно, инверторы (если разброс по мощности источников большой), а схема блока АКБ позволяет подстраиваться под напряжение источников.

Подключение источника с генератором переменного тока с параметрами сети несколько изменяет схему подключения. На рисунке представлен самый общий вариант без блока подзарядки АКБ (контроллер и трансформатор с выпрямителем, которые отбирают энергию от внешнего источника переменного тока).

Схема подключения усложняется в случае, если автономная система подключена к централизованной сети. В России не отрегулированы ситуации, когда частный потребитель может отдавать излишки энергии в сеть. Кроме этого, переключение не бывает «гладким», т.е. происходит перепад напряжения длительностью 0,3-1 секунды в зависимости от сложности переключателя.

Сложность схемы подключения возрастает с подключением других источников. Вот некоторые вопросы, которые приходится рассматривать при сложной комплектации:

Согласование характеристик источников, устройств управления и преобразования энергии,
Надежность системы, в сочетании с проблемами утилизации избыточной энергии.

В целом ряде ситуаций могут оказать помощь наши специалисты. Для этого можно использовать сервисы сайта: онлайн-консультант и форму обратной связи.

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая «зеленую энергию» в электричество, необходимое для питания бытового оборудования.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи — контроллер и инвертор, а также подключенные к ним аккумуляторы

Основными конструктивными элементами системы выступают:

Солнечная батарея – преобразует солнечный свет в электрическую энергию.
Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
Контроллер заряда – следит за напряжением аккумуляторов.
Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Как выбрать и где приобрести преобразователи

Дешевле будет приобрести фотоэлементы на китайских интернет-площадках, хоть, конечно же, там зачатую продаются заводские детали, имеющие брак. Для старта и это неплохо, тем более, что цена у них ниже. А после того, как придет опыт в сборке батарей, можно брать более качественные детали с завода.

Некоторые продавцы продают преобразователи все скопом запаянные в воск, дабы во время транспортировки они не повредились, ведь кремниевые пластины хрупкие, как хрусталь. Очищение их от воска – весьма трудоёмкое занятие

Для начала необходимо погрузить их в горячую воду и после того, как воск расплавится, очень осторожно разделить их. После нужно опустить каждый фотоэлемент в мыльный раствор, а потом в чистую горячую воду. И так, пока воск не отстанет от пластин полностью

Потом нужно разложить их сушиться на махровом полотенце. В общем, это лишние хлопоты, так что лучше покупать пластины без воска

И так, пока воск не отстанет от пластин полностью. Потом нужно разложить их сушиться на махровом полотенце. В общем, это лишние хлопоты, так что лучше покупать пластины без воска.

На проверенных китайских площадках Ebay и Alibaba приобретать фотоэлементы для установки солнечных батарей своими руками надёжно. Для покупки нужно зарегистрироваться и вписать в поисковую строку нужный запрос. На экран выведется несколько предложений.

Выбирать нужно не только из тех соображений, что понравился именно этот товар – необходимо обязательно обращать внимание на отзывы и рейтинг продавца. Если нет желания переплатить за товар вдвое из-за платной доставки, нужно посмотреть, есть ли у выбранного товара опция «бесплатная доставка». Если нет – это неподходящий вариант, так как это — чересчур затратное дело

Если нет – это неподходящий вариант, так как это — чересчур затратное дело.

Деньги за товар нужно перечислить сразу. Продавцу они попадут только после подтверждения о получении товара покупателем. Платить можно прямо платежной картой или через промежуточные сервисы – всё зависит от степени доверия к таким торговым интернет-ресурсам. Возвратить товар тоже можно, но лучше сразу отовариваться у продавца с хорошей репутацией, дабы избежать тяжб по поводу возврата. Посылка может идти и месяц, и полтора – это уже во власти почты.

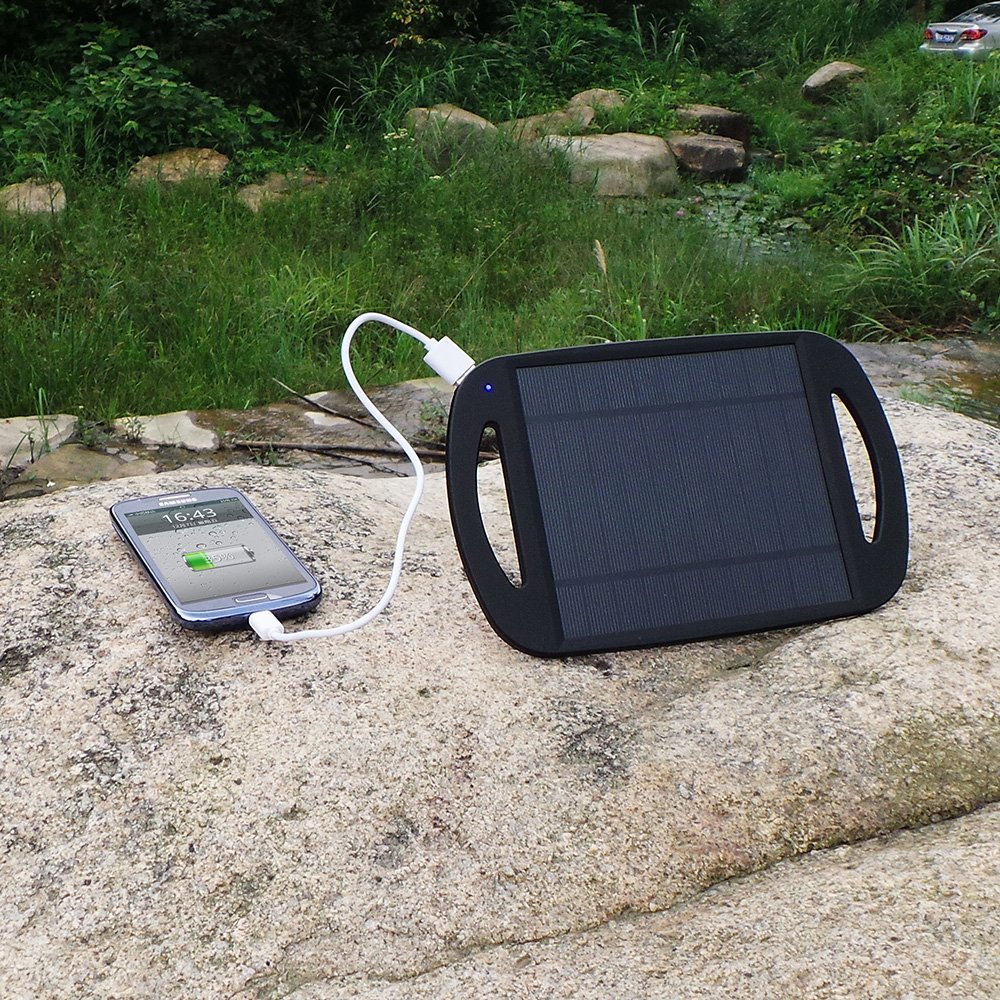

Как выбрать

Если у вас ранее не было опыта работы с такими приборами, обратите внимание на следующие рекомендации:

Выбирайте устройства нужной мощности. Планируете заряжать старый телефон? Вам вполне подойдет недорогая батарея на 5Вт. Смартфонам и планшетам нового поколения этого не достаточно, поэтому отдавайте предпочтение приборам мощностью 10-15Вт.
Удостоверьтесь, что производитель предусмотрел функцию автоматической настройки. Это позволит пользователю в условиях переменной облачности не производить ручные запуски зарядки.
Минимальные требования к установке. Хорошо, если модель не нуждается в особых условиях и большом количестве времени на установку.
Учитывайте вес. Слишком тяжелые приборы вызывают трудности при транспортировке.
Тип устройства. При выборе помните, что вы не сможете приобрести универсальный аппарат, который бы эффективно заряжал все ваши устройства.

Типы фотоэлементов

Состоят солнечные батареи из нескольких панелей, оснащенных фотоэлементами, которые встречаются различных типов и размеров:

Компактные монокристаллические, состоящие из множества ячеек, отличаются малым весом, но в пасмурную погоду энергии для загородного дома вырабатывают немного.

С предыдущими похожи по составу поликристаллические панели, менее зависящие от направления солнечных лучей, поскольку, направлены кристаллы в разные стороны, благодаря чему лучей улавливают больше.

При одинаковых характеристиках, следующий вид панелей – тонкопленочный, потребует для установки в доме большей площади. Они напоминают пленку, натягивать которую можно в любом месте, меньше стоят, менее зависимы от облачности (потери составляют всего до 20%), но эффективность их снижается при запыленности.

Используют солнечные батареи и тогда, когда возможность подключиться к обычной сети отсутствует. Устанавливать непривередливые источники можно на балконе, на крыше или прямо на загородном участке.

Другими словами, поверхность элементов направлена должна быть на юг, чтобы на нее попадало максимальное количество лучей. Угол наклона составлять должен 90 градусов.
Чтобы работала система солнечных батарей для дома на максимальную мощность, ее расположение рекомендуется менять летом и зимой.

Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны. Поэтому, конструкции не устанавливают прямо на землю, а закрепляют в четырех точках на высоте 50 см.

Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты (крепятся через отверстия рамки), фиксаторы и пр.

https://youtube.com/watch?v=Nio1s2ACHYM

Видео: Как подключить солнечную батарею к аккумулятору

На картинке ниже представлен комплект электростанции, состоящий из таких устройств:

Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, т.е. солнечные батареи.
Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время (14 Вольтах на клеммах), он автоматически отключает зарядку, а ночью, в случае разряда, т.е. предельно низкого напряжения в 11 Вольт, прекращает работу электростанции.
Накопитель сгенерированной энергии – аккумулятор.
Инвертор предназначен для изменения типа тока с постоянного на переменный, нужный для работы электрооборудования в загородном доме, бытовой техники, освещения. Для всех приборов придется выделить место.

Для защиты от короткого замыкания рекомендуется в схему подключения добавить между всеми перечисленными устройствами предохранители.

Схема выглядит в простейшем случае следующим образом:

Никаких сложностей, как видно, с такой схемой подключения нет. Основное – соблюдение полярности и правильное соединение штекеров (в соответствующий разъем). Если же желают использовать солнечную энергию в загородном доме одновременно со стационарной сетью, схема подключения будет выглядеть по-иному:

Нагрузка, резервируемая в этом случае, это холодильник, котел или аварийное освещение. Под нерезервируемой понимается свет в помещении, бытовая техника и пр. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор.
Разобравшись с тем, как работает схема подключения, нужно понять, как соединить панели между собой.

Схема электропитания дома от солнца

Система солнечного электроснабжения включает:

Гелиопанели.
Контроллер.
Аккумуляторы.
Инвертор (трансформатор).

Контроллер в этой схеме защищает как солнечные батареи, так и АКБ. С одной стороны он препятствует протеканию обратных токов по ночам и в пасмурную погоду, а с другой – защищает аккумуляторы от чрезмерного заряда/разряда.

Аккумуляторные батареи для гелиопанелей следует подбирать одинаковые по возрасту и емкости, иначе зарядка/разрядка будут происходить неравномерно, что приведет к резкому снижению срока их службы

Для трансформации постоянного тока на 12, 24 либо 48 Вольта в переменный 220-вольтовый нужен инвертор. Автомобильные аккумуляторы применять в такой схеме не рекомендуется из-за их неспособности выдерживать частые перезарядки. Лучше всего потратиться и приобрести специальные гелиевые AGM либо заливные OPzS АКБ.

Схема подключения модуля

Клик для увеличения схемы

После снятия задней стенки можно получить доступ к печатной плате устройства.

В качестве аккумулятора была выбрана батарея 12 В емкостью 1,2 А/ч, потому, что она у автора была. На самом деле в ясный солнечный день панель сможет зарядить 2-3 таких аккумулятора. Для уменьшения опасности короткого замыкания в цепь аккумулятора включен плавкий предохранитель. Для недопущения разряда аккумулятора через солнечную панель при малом освещении последовательно с панель включен диод Шотки типа IN5817. Когда аккумулятор полностью заряжен ток, отбираемый от солнечной батареи, составляет около 50 мА, при напряжении 19 В.

В качестве тестовой нагрузки использована самодельная светодиодная фитолампа на 4-х последовательно включенных фитосветодиода мощностью 1 Вт, последовательно со светодиодами включен резистор типа МЛТ-2, сопротивлением 30 Ом. При напряжении 12,6 В, ток потребляемый лампой составит около 60 мА. Таким образом аккумулятор на 1,2 А*ч позволяет питать эту лампу около 20 часов.

В целом собранная автономная конструкция оказалась вполне работоспособной с технической точки зрения. Но с экономической точки зрения, учитывая стоимость солнечной батареи, аккумулятора и блока управления картина получается безрадостной. Солнечная батарея стоит 2700 р, аккумулятор 12 В 1,2 А/ч стоит около 500 р, блок управления 400 р. Так же автор пробовал использовать два последовательно включенных аккумулятора 6 В 12 А/ч (они будут иметь стоимость около 3000 р), такой аккумулятор у автора заряжается за 3-4 солнечных дня, при этом ток зарядки доходит до 270 мА.

Общая стоимость использованного оборудования в минимальной комплектации 3600 р. Как несложно видеть, данная фитолампа потребляет около 0,8 Вт. При тарифе 3,5 р за 1 кВт/ч, лампа должна работать от сети при КПД источника питания 50%, около 640000 ч или 73 года только для того, что бы можно было оправдать затраты на оборудование. При этом за такой промежуток времени, несомненно, придется несколько раз полностью сменить оборудование, деградацию аккумулятора и фотоэлементов ни кто не отменял.

Процесс монтажа солнечных батарей

Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:

осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
месторасположение солнечных батарей не должно загораживаться;
лучше всего, если каждая плоскость будет устремлена в сторону юга.

Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:

Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.

Монтаж солнечных батарей при помощи рамной конструкции

Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:

Рассчитать, выдержит ли крыша вес оборудования.
Рекомендуется усилить стропила в местах установки солнечной батареи.
Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50.
Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра

Или можно соединить детали при помощи болтов 6 и 8 мм.
Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу.
Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части.
Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм. Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Место крепления можно усилить посредством шайб и подкладок.
После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

https://youtube.com/watch?v=0Ncce6BNTkI

Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.

Способы монтажа бытовых гелиоустановок

В установке солнечных батарей нет ничего сложного. Самое главное — грамотно разместить модули

При монтаже важно придерживаться определенного угла наклона, который должен соответствовать географической широте местности. В процессе установки нужно также соблюдать азимут

Для северо-восточных он составляет 180 градусов.

Зимой КПД электростанции с солнечными батареями может упасть до минимальных значений, поскольку обильные снегопады будут препятствовать попаданию лучей солнца на наружную поверхность фотоэлектрических элементов

Поэтому при монтаже важно учесть, что на крыше потребуется свободное место для очистки конструкции от налипшего снега и грязи. Впрочем, этих хлопот можно избежать, если зафиксировать солнечные панели на поверхности южной стены под углом 60–80 градусов

На практике для коттеджей применяют разные варианты расположения фотоэлектрических модулей:

кровля — дополнительно потребуется установка надежной опорной конструкции из металлопрофилей или направляющих рельс;
стены — в данном случае на фасад здания монтируется рамная система для удержания фотопанелей «на весу»;
приусадебная территория — альтернативный вариант расположения батарей, когда кровля дома сильно затенена или не рассчитана на дополнительную нагрузку.

Свободное размещение имеет множество преимуществ, но требует наличия достаточного пространства на приусадебном участке. Чтобы автоматизировать процесс наклона и движения фотоэлектрических панелей по ходу солнца, дополнительно рекомендуется использовать специальные шарнирные конструкции с электроприводом.

Окупаемость и срок эксплуатации

Применение солнечных батарей позволит сэкономить на освещении и отоплении, независимо от времени года. Самые большие показатели энгергоэффективности гелиосистемы демонстрируют в южных широтах, где количество солнечных дней преобладает. Это и неудивительно, так как обязательным условием высокопродуктивной работы электростанции является стабильное поступление инфракрасного излучения и видимого света на поверхность фотоэлектрических элементов.

По статистике, солнечные батареи для частного дома мощностью 4–5 кВт при постоянном использовании окупают себя за 8–10 лет, после чего работают впрок. При этом срок эксплуатации составляет в среднем 20-25 лет, а вот аккумуляторные батареи придется менять через каждые 5-6 лет. Многим такие сроки окупаемости покажутся большими, но в действительности оно того стоит, учитывая, что в скором времени ископаемых ресурсов на планете практически не останется, а стоимость одного киловатта электроэнергии возрастет в разы.
