Монтаж внешней электропроводки

Любые технические работы, связанные со строительством, производятся в соответствии с разработанным проектом, которым занимаются специалисты. Для подключения к электросети необходимо подать заявку в энергоснабжающую службу, которая обслуживает район застройки. В документе нужно указать оптимальную мощность и напряжение, необходимую пользователю.

Цифры можно рассчитать на основе суммарной мощности предполагаемого употребления энергии всех электроприборов. На основе этих данных, соответствующие органы выдают разрешение согласно техническим данным, в которых описаны показатели допустимой мощности, напряжения, сечения проводов, правила заземления, а также защитной, фиксирующей аппаратуре.

Для подсоединения дома к электросети на 15 квт требуется напряжение 230-400 В, а на счетчике должны стоять соответствующие автоматы.

Это интересно: Силовой кабель XPJ: лучше один раз увидеть

Подвод СИП в дом под землей

При подключении объекта к источнику электроэнергии иногда возникают трудности, например, требуется установить дополнительную опору, убрать дерево, мешающее прокладки кабеля по воздуху. В этом случае собственники домов, дач интересуются: можно ли СИП прокладывать в земле? Ответ на этот вопрос можно найти в ГОСТе Р 52373–2005. Там указано, что самонесущий изолированный провод предназначен исключительно для прокладки воздушных линий электроснабжения. Поэтому использование этого кабеля для прокладки подземной линии будет являться прямым нарушением действующих правил.

Согласно инструкции по эксплуатации электроустановок электротехническую продукцию нужно использовать в строгом соответствии с указаниями производителя о назначении изделия. Если в технических условиях проекта электроснабжения прописано применение кабеля самонесущего провода, то подвод к дому нужно осуществлять только воздушным способом. Иначе подключение будет выполнено с нарушениями.

Если же такой метод действительно необходим, то выполните такую прокладку в металлической трубе, ну или хотя бы в ПНД, ПВХ. Это защитит кабель от влаги и главное – грызунов.

Организация скрытой проводки

Перед монтажом следует изучить способы организации скрытой проводки:

  • Внешняя проводка в гофрированном рукаве легко скрывается различными конструкциями: обшивка рейками, подвесной потолок и т.д.
  • Можно сделать скрытую проводку вдоль стыков потолка и стены или пола и стены. Потом ее убирают под плинтус или молдинг.
  • Внутреннюю проводку укладывают в штробы в стене, а потом замазывают раствором. Или делают электропроводку в стяжке в специальных коробах.
  • Проводку полностью скрывают во время строительства в специальных каналах. Этот способ для самостоятельного монтажа не подходит.

Монтаж СИП по деревянным стенам и сайдингу

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

  • вся конструкция выглядит более эстетично
  • вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
  • обеспечивается дополнительная механическая защита

Недостатки:

  • лишние затраты на металлорукав и крепления к нему
  • как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
  • помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток. Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий. Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики»

Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

Работы по прокладке

При монтаже кабелей СИП могут использоваться деревянные, железобетонные и железные виды опор, подбор которых осуществляется в зависимости от назначения (промежуточные, анкерные, угловые, перекрестные, ответвительные, концевые) и климатических условий.

Опоры для протяжки размещают так, чтобы они не мешали проходу пешеходов, проезду автомобилей и не перекрывали входы в здания.

https://youtube.com/watch?v=8taipOiJwzA

Поскольку этот вид проводника боится механических повреждений, очень важно при выполнении монтажа СИП провода сохранить неповрежденным полиэтиленовый изолирующий слой. Процесс монтажа состоит из нескольких этапов:

  1. Подготовка и расчистка территории, удаление веток, старых столбов и других предметов для свободного перемещения при установке новых опор. Не допускается проводить монтаж СИП проводов на старые и непригодные для эксплуатации конструкции.
  2. Установка анкерной крепежной арматуры из специальной оцинкованной стали на новые столбы. Рекомендуется сделать ее до поднятия опоры в вертикальное положение.
  3. Подъем и установка новых силовых опор. Применять неисправное оборудование при этом категорически запрещается.
  4. Раскатка и дальнейшая прокладка СИП провода на опорах. Чтобы избежать повреждений изолирующего слоя, размотку кабеля следует проводить только со специальных катушек, установленных на тележках. При помощи лебедки провод протягивается через ролики с полимерным покрытием. Он может иметь неравномерное провисание.
  5. Натяжка проводов должна выполняться лебедкой. Степень натяжения проверяется специальным динамометром, так как чрезмерное или слабое значение в комплексе с плохим креплением приводит к преждевременному износу. Обязательно устанавливаются вертлюги. После завершения натяжки и фиксации анкерными зажимами раскатные ролики заменяют на промежуточные крепления.
  6. Выполнение электрических соединений и подключений.
  7. Устройство заземления и защиты от перенапряжения.

https://youtube.com/watch?v=c4E-4oeq3io

Правила монтажа

Выполняя монтаж проводов СИП, необходимо следить, чтобы они ни в коем случае не касались грунта, железных или бетонных конструкций. Все работы должны осуществляться только специнструментом. Территория проведения работ огораживается и маркируется. На участках площадью 100 м² и более осуществляется исключительно механическая раскатка.

Когда производится монтаж СИП на опорах, используются только специально разработанные для этих систем комплектующие (крюки, анкерные кронштейны и зажимы, оцинкованные ленты, соединительные гильзы для фаз и нулевого провода).

Для изолирования и герметичности концов применяют изолированные колпачки из полимерных материалов. При подключении к электрооборудованию пользуются наконечниками с изоляционным покрытием. Для заземления используют адаптеры.

Провода для СИП должны быть хорошо изолированы, чтобы избежать короткого замыкания

От качества расходных материалов и комплектующих напрямую зависит срок эксплуатации, надежность и безопасность ВИЛ, оборудованных СИП проводами. Осуществляя монтаж СИП проводов, используют инструмент, предназначенный для этих работ:

  • лебедку с реверсом;
  • ножницы для резки кабеля;
  • отделительные клинья;
  • натяжитель бандажной ленты;
  • гидравлический пресс;
  • динамометр.

https://youtube.com/watch?v=Thp5Q-PQDKI

Ошибки при проведении протяжки

Хоть технологиям построения линий электропередач обучают в профильных заведениях, случаи с обрывами конструкций по вине работников нередки. Некоторые строители допускают ошибки при монтаже кабеля. Наиболее распространенными из них являются:

  • раскатка кабеля по грунту;
  • применение роликов без полимерного покрытия;
  • при вертикальном креплении не применяют фиксатор дистанции;
  • использование нештатных креплений на опорах;
  • проверка натяжения линии без динамометра;
  • крепление кронштейнов на одной скобе (по инструкции необходимо ставить две);
  • соединения производятся способами и материалами, не предназначенными для этих систем;
  • применение фальсифицированных проводников и комплектующих низкого качества;
  • повторное использование ответвительных зажимов.

Это интересно: расстояние между столбами освещения.

https://youtube.com/watch?v=fpp_eFhcaZw

Монтаж внешнего силового кабеля по фасаду здания

Электромонтажные работы по прокладке кабеля по зданию

Прокладка силового кабеля ВВГнгLS 5х50 по стене действующего офисного здания, на первый взгляд непростая задача! Но, не для специалистов компании Строй-М.

Первым делом был разработан проект наружной прокладки кабеля по стене здания, в котором учтены все нормы ПУЭ (Правила устройства электроустановок), а также СНиП (Строительные нормы и правила). После того как проект был готов, пошла процедура согласования с владельцем объекта. После утверждения проекта всеми заинтересованными сторонами был дан старт началу производства строительно-монтажных работ. В кратчайшие сроки (сутки) были закуплены все необходимые материалы (кабель, короб металлический, труба гофрированная, наконечники, крепеж и пр.). Высверлены необходимые отверстия диаметром 60 мм. в несущих кирпичных стенах шириной 900мм. Установлены стальные гильзы. На этом, подготовительный этап закончился.

Монтажные работы велись с автовышки АГП-22. Сначала проложили металлический короб по фасаду, в соответствии с согласованным проектом на расстоянии одного метра от перил балконов, затем уложен и зафиксирован сам кабель в коробе на монтажную полосу. После того как работы на высоте были закончены, пришла очередь прокладки кабеля в электрощитовой, а также его подключение к заранее установленному автоматическому выключателю.

После того как все монтажные работы были выполнены, начались работы по пуско-наладке. Произведенные замеры сопротивления изоляции проложенного кабеля, показали что кабель годен (сопротивление 7000 МОм, хороший результат) для передачи электрической энергии. Прогрузка автоматического выключателя, предназначенного для защиты кабеля от токов короткого замыкания и от перегрузок, показала также положительный (номинальный пятикратный ток, автомат продержал 3,5 секунды) результат.

После проведения необходимых замеров, и получения положительных результатов, подали напряжение. На подготовку, электромонтаж, пуско-наладку ушло три смены. Заказчик остался доволен, поблагодарил нас за оперативность и профессионализм и с удовольствием подписал акт выполненных работ по прокладке кабеля.

Более подробную информацию о возможностях электромонтажной компании Строй-М Вы можете получить в разделе Промышленный электромонтаж

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Правила монтажа СИП

С ростом количества энергопотребителей провода СИП эффективно заменяют обычные оголенные провода, что связано с их практичностью, надежностью и безопасностью. Самонесущий провод широко применяется в обустройстве новых ЛЭП, а также в быту очень популярен СИП четырех различных модификаций. Прокладка электросети с помощью самонесущего провода позволяет сократить время ввода электросетей в эксплуатацию и максимально быстро обеспечить электричеством жилые и промышленные объекты. Но для самостоятельного выполнения монтажных работ нужно знать, как выполнять крепление СИП. Способы крепления СИП к столбу, виды крепежа, виды самонесущих кабелей, правила монтажа, рекомендации специалистов при работе с СИП будут рассмотрены ниже.

Важность применения норм

Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.

Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.

Это интересно: Автомат до УЗО или после — как правильно сделать

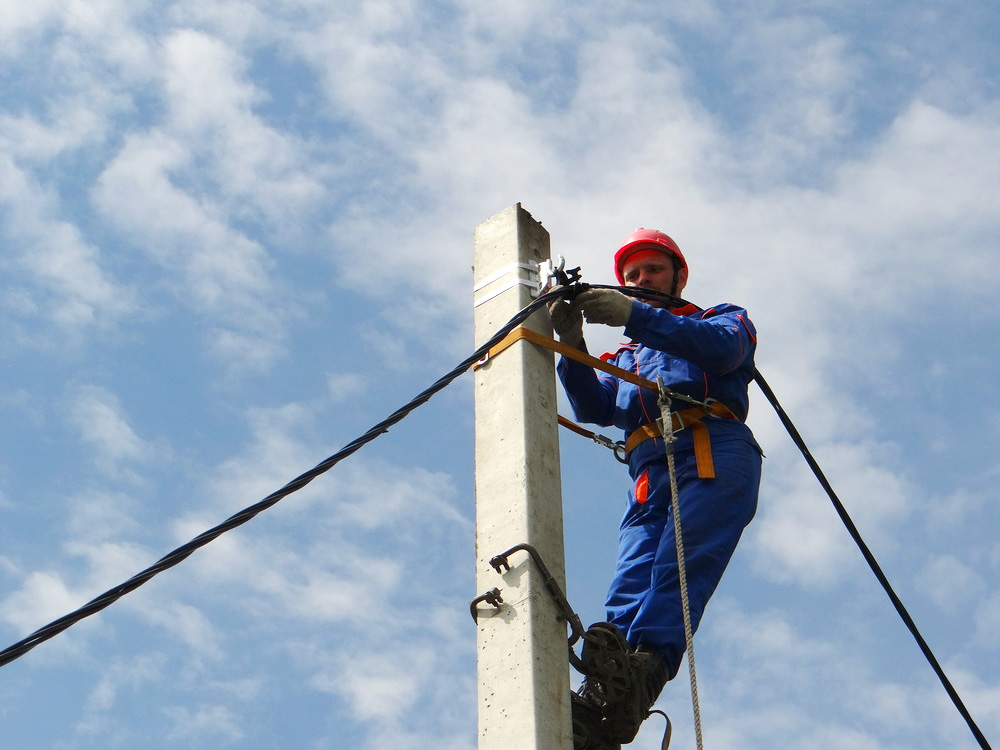

Монтаж кабеля на столбы

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20 о С. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

Ручная раскатка проводов

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

  1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
  2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
  3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.
  4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
  5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
  6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

Соединение кабеля

Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

  1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
  2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
  3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

  • раскаточное устройство;

    Раскаточное устройство

  • натяжитель бандажной ленты;

    Натяжитель бандажной ленты

  • крепежные материалы;
  • натяжитель линии;
  • динамометр.

Поэтапный монтаж:

  1. Устанавливают опоры.
  2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
  3. При помощи оборудования разматывают и подвешивают трос-лидер.
  4. Протягивают СИП на опоры и натягивают.
  5. Крепят кабель на опорах.
  6. Обустраивают линейные ответвления от магистрали.

Раскатка провода

К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами. На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.

Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:

  • На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
  • За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
  • С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
  • Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
  • После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.

СИП с несущей нейтралью до 1000В

Арматура СИП применяемая в схеме данной сети:

Крепеж и соединение СИП с кабелем

Обычно применяется: Ввод кабеля в трансформаторную подстанцию; кабельные переходы через недоступные места для протяжки высоковольтных линий и т.п.

Следует учесть: Вид опор, материал опор (бетон, железобетон, дерево); сечение кабеля и СИП.

Крепеж и соединение СИП с кабелем

Обычно применяется: Нехватка полной длины СИП, наращивание длинны

Следует учесть: Сечения соединяемых СИП

  1. MJPT-54 – Гильза нулевая соединительная
  2. MJPT-70 – Гильза ответвительная соединительная
  3. CSB – Ремень крепления

Промежуточная арматура СИП и абонентское ответвление

Обычно применяется: Ответвление к абоненту

Следует учесть: Сечение линии СИП, модель опоры

Анкерная арматура для СИП абонентов

Обычно применяется: Промежуточный подвес в случае либо длины линии либо изменения направления протяжки СИП

Следует учесть: Сечение сип, модель опоры

  1. ЛМ-50 UZA-L50 –Лента крепления
  2. A 200 – Скрепы
  3. CA 2000 – Кронштейн анкерной подвески
  4. PA 25×100 – Анкерный зажим
  5. CSB – Ремень крепления

Кстати! Будет интересно узнать: Что лучше для утепления наружных стены дома — пенопласт или пеноплекс

Арматура для прокладки СИП по фасадам зданий

Обычно применяется: Прокладка СИП абонента по фасаду

Следует учесть: Материал стены, длина кабеля, крепления

  1. CA 2000 – Кронштейн анкерной подвески
  2. PA 25×100 – Анкерный зажим
  3. BRPF 70-150-1F – Кронштейн крепления по фасаду

Промежуточная арматура СИП и арматура для повторного заземления

Обычно применяется: Подвес СИП на промежуточной опоре и присоединение нейтрали СИП к заземляющему спуску опоры

Следует учесть: Сечение и конструкция СИП; сечение заземляющего спуска, конструкция (круглый, плоский), материал (сталь, медь, алюминий); материал опоры (бетон, дерево, сталь)

  1. ЛМ-50 UZA-L50 –Лента крепления
  2. A 200 – Скрепы
  3. ES 1500 – Комплект промежут. подвески
  4. P2X 95 – Зажим ответви тельный гол.изол
  5. CSB – Ремень крепления

Обычно применяется: Разветвление основной линии СИП

Следует учесть: Сечение СИП, модель опоры

Обычно применяется: Ввод СИП в трансформаторную подстанцию

Следует учесть: Сечение проводов, количество выводов

Промежуточная арматура СИП для основной линии

Обычно применяется: Подвес СИП на промежуточной опоре

Следует учесть: Сечение Сип, модель опоры

  1. ЛМ-50 UZA-L50 –Лента крепления
  2. A 200 – Скрепы
  3. ES 1500 – Комплект промежут. подвески
  4. CSB – Ремень крепления

Промежуточная арматура СИП и присоединение уличного освещения

Обычно применяется: Подвес СИП на промежуточной опоре и присоединение светильников уличного освещения

Следует учесть: Сечение СИП, сечение проводов светильника, модель опоры

  1. ЛМ-50 UZA-L50 –Лента крепления
  2. A 200 – Скрепы
  3. ES 1500 – Комплект промежут. подвески
  4. CSB – Ремень крепления
  5. EP-95-13 – Зажим ответвительный изолизол

Анкерная арматура и зажимы для присоединения СИП к голым проводам

Обычно применяется: Соединение линии СИП с линией, выполненной голыми проводами

Следует учесть: Сечение СИП, сечение голого провода, модель опоры.

Анкерная арматура и зажимы для присоединения СИП к голым проводам

Обычно применяется: Соединение линии СИП с линией, выполненной голыми проводами

Следует учесть: Сечение СИП, сечение голого провода, модель опоры

Промежуточная арматура СИП и абонентское ответвление

Обычно применяется: Ответвление линии СИП абонента

Следует учесть: Сечение питающей линии СИП, модель опоры

  1. HEL-5551 – Болтовой крюк
  2. PS 495 – Промежуточный зажим
  3. P2X 95 – Зажим ответви тельный изол.изол.
  4. CSB – Ремень крепления
  5. PA 25×100 – Анкерный зажим

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

  • над наличниками окон или дверей — 30 см;
  • под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
  • над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

  • до наличников окон — 50 см;
  • до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей
