Разновидности указателей напряжения

Содержание

Указания по эксплуатации указателя УВНУ-10СЗ ИП

Указатель высокого напряжения УВНУ — 10СЗ ИП и трубка фазировки состоят из 2-х основных частей: рабочей и изолирующей части с рукояткой. Соединение звеньев между собой осуществляется навинчиванием. Безопасность при работе с указателем и трубкой фазировки обеспечивается кольцеобразным упором на корпусе.

Перед применением следует:

Произвести наружный осмотр указателя и трубки фазировки, при котором следует обратить внимание на отсутствие трещин, отслоений и других дефектов. При наличии влаги и загрязнений удалить их салфеткой

В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо

При наличии влаги и загрязнений удалить их салфеткой. В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо.

Перед использованием указателя необходимо убедиться в его исправности

Для этого необходимо, прикасаясь одной рукой (без перчатки) к щупу (крюку), другой нажать на кнопку на торце рабочей части указателя. Прерывистое свечение и звучание указателя свидетельствуют о его исправности.

Если сопротивление кожи велико и самопроверка не срабатывает, необходимо увлажнить пальцы.

При низких температурах (ниже -25°С), в случае несрабатывания самопроверки, рекомендуется указатель проверить как индикатор напряжения на установке, заведомо находящейся под напряжением или при помощи специального устройства для проверки указателей напряжения (УПУН).

При использовании указателя в качестве индикатора напряжения от 100 до 1000 В необходимо, прикасаясь рукой к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу. Появление прерывистых светозвуковых сигналов указывает, что токоведущая часть находится под напряжением.

Пофазное определение наличия напряжения осуществляется контактным способом.

Оператору необходимо совершить подъем на опору, либо определить наличие напряжения касанием токоведущей части с земли, если имеется оперативная изолирующая штанга ШО — 10 — 4 — 6,6, длиной 6,6м; при этом рабочая часть указателя закрепляется на резьбу оперативной головки штанги.

При касании щупом (крюком) указателя токоведущей части, находящейся под напряжением, одновременно появляются яркие красные вспышки с частым прерывистым мощным звуковым сигналом.

Для определения наличия наведенного напряжения на обесточенной и заземленной эл. установке, необходимо сначала проверить наличие напряжения указателем.

Убедившись в отсутствии напряжения, необходимо повторно проверить наличие наведенного напряжения ниже пороговых (1,5 кВ). Для этого необходимо отделить рабочую часть указателя от изолирующей, прикасаясь рукой (без перчатки) к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу.

Наличие индикации и звукового сигнала свидетельствует о том, что токоведущая часть находится под наведенным напряжением.

При использовании указателя с трубкой фазировки необходимо соединить указатель с трубкой фазировки проводом, имеющимся в комплекте поставки, а штырь шунтирующего провода ввести в отверстие, проделанное с боковой стороны рабочей части указателя.

Во избежание порчи указатель не следует подвергать ударам и толчкам.

Что лучше выбрать

Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно – к примеру, если контролька отлично себя зарекомендовала в трехфазных цепях, то делать ее для домашнего использования особого смысла нет.

Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.

Указатели напряжения до 1000 В. Испытание средств защиты

admin

1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

Рубрика Документация, Инструкции Метки: Испытания, СИЗ, Указатель напряжения

Индикаторная отвертка — указатель напряжения, с функцией контактного и бесконтактного использования, со световым оповещением

Данный вид индикатора напряжения имеет в своем арсенале две функции. Определение наличия, отсутствия напряжения (фазы) контактным и без контактным методом, а также функцию проверки целостности цепи (провода, кабеля, предохранителя).

 Указатель имеет две рабочие части. Первая имеет вид плоской отвертки. Предназначена для непосредственного контакта с элементами находящимися под напряжением.

 Вторая, предназначена для без контактного определения наличия напряжения, а так же для определения целостности цепи в совокупности с первой частью.

Внутри изолированной прозрачной рукоятки указателя напряжения находиться светодиодная лампочка, которая при взаимодействии с фазой сигнализирует о ее наличии. Так же, в ней располагаются элементы питания, батарейки типа LR44, 157, А76 или V13GA.

Проверим данную индикаторную отвертку в работе

Поочередно подносим первую рабочую часть указателя напряжения к контактам двухполюсного автоматического выключателя. Сначала к одному, затем к другому. На нулевом контакте индикатор ничего не показал.

 На фазном, лампочка указателя напряжения загорелась, сигнализируя о присутствии на данном контакте напряжения (фазы).

Так же, с помощью данного индикатора напряжения можно определить наличие фазы бесконтактным методом, для этого воспользуемся второй рабочей частью.

Стоит отметить, что для корректной работы данного указателя напряжения его необходимо правильно держать. Делать это нужно, как показано на рисунке ниже, за середину корпуса отвертки, не касаясь рукой первой рабочей части, иначе указатель может сработать в режиме «прозвонки», тем самым дав ложный сигнал о наличии фазы.

Подносим индикаторную отвертку второй рабочей частью к изоляции провода, касаться необязательно, индикатор начнет сигнализировать о наличии фазы уже на некотором расстоянии от провода.

Функция проверки целостности цепи (прозвонки), работает просто.

Внимание! Все манипуляции по проверке целостности (прозвонке) провода, кабеля или различного рода предохранителей проводятся только с отключенным напряжением

Последовательность действий в режиме «прозвонка»

Допустим, нам требуется прозвонить целостность одной жилы провода. Для этого проводим следующий ряд действий.

  • снимаем перчатки;
  • зажимаем вторую (заднюю) часть индикатора напряжения голым пальцем, допустим правой руки;
  • первой рабочей частью (выполненной под плоскую отвертку) указателя напряжения, касаемся одного конца жилы проверяемого провода;
  •  второго конца проверяемого провода необходимо коснуться пальцами левой руки.

Теперь, смотрим:

  • Если индикаторная лампа указателя напряжения засветилась — проверяемая жила провода целая.
  • Если индикаторная лампочка не засветилась — жила повреждена и находиться в чистом обрыве.

Аналогичным способом проверяются и предохранители.

Плюсы и минусы данной индикаторной отвертки

Плюсы:

  • яркий световой сигнализатор;
  • возможность контактного и без контактного применения для определения наличия или отсутствия фазы;
  • имеется функция проверки целостности цепи (прозвонки);
  • при необходимости возможно использовать указатель в качестве плоской отвертки.

Минусы:

  • необходимость периодической замены элементов питания;
  • ограничение по температуре окружающей среды от -10 до +50 градусов Цельсия.

Делаем вывод: Надежный и понятный указатель напряжения, имеет функции проверки целостности цепи и без контактного определения наличия напряжения.

Подходит как для домашнего бытового, так и профессионального использования.

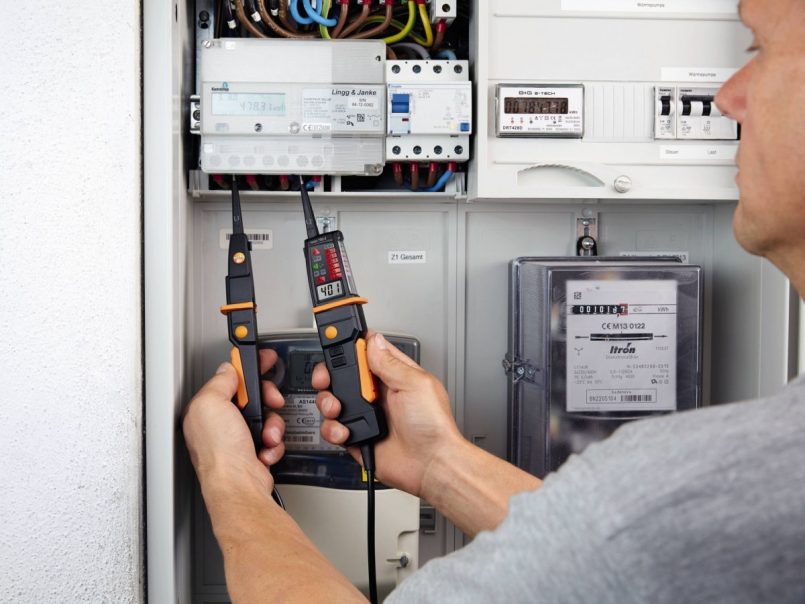

Двухполюсная конструкция

Указатель высокого напряжения с двумя измерительными контактами работает по принципу фиксации прохождения тока на участке цепи. Внутренняя схема сравнивает разность потенциалов между точкой измерения и заземлением (или нулевым контактом). Если порог срабатывания превышает установленное значение, срабатывает индикация.

Исполнение может быть различным, в зависимости от назначения: только индикация, поиск пробоя, измерение точного значения напряжения, установление диапазона (220 В, 380 В). В качестве примера, на иллюстрации электрическая схема прибора, определяющего наличие фазы на измеряемом участке и приблизительного порога напряжения.

Сложных интегральных элементов нет, поэтому такой указатель надежен и безотказен в любых условиях эксплуатации. Если измерения проводятся на улице, при ярком освещении — параллельно световому индикатору (в данном случае это LED элемент), добавляется звуковой.

При добавлении в измерительную цепь модуля измерения напряжения, мы получаем однорежимный мультиметр, предназначенный для безопасного измерения высокого напряжения.

Пользоваться таким устройством несложно: пассивный контакт на соединительном проводе прикладывается к земляной (нулевой) шине электроустановки. Затем измерительным контактом надо коснуться точки замера потенциала.

Преимущества:

  • высокая точность измерения, при необходимости можно расширить функционал;
  • возможность работать с высоким напряжением без дополнительных средств защиты оператора;
  • обеспечена защита оператора: нет непосредственного контакта с открытыми участками тела.

Недостатки:

  • более высокая стоимость;
  • измеритель достаточно громоздкий.

Испытания

Проведение испытательных работ зависит от типа указателя. Испытания УН до 1000 В проводятся на основании ГОСТа 20493-90(открыть и прочитать ГОСТ можете выше), ГОСТа 2933 и соответствия следующим требованиям:

  1. Мастер определяет порог срабатывания и измеряет ток миллиамперметром, включённым одновременно с УН.
  2. Затем проверяют схематическое соответствие участка и изоляции. Для этого соприкасающиеся участки и поверхность корпуса оборачивают в фольгу, оставляя до контакта с током не меньше 10 мм.

Один проводок соединяют с контактом-наконечником, а второй (заземлённый) с фольгой. У двухполюсных приборов 2 корпуса обматываются фольгой, а гибкий соединитель опускают в воду таким образом, чтобы она не доходила до рукояток 10 мм.

Испытания ПИН-90:

УН выше 1000 В испытывают с помощью лампы таким образом:

  1. Определяют напряжение порога по времени срабатывания УН (основной и изолирующей частей), прикладывая от установки провод:
  • к наконечнику, элементам соединения;
  • к контакту и временному электроду, граничащему при установке с частями изоляции и эксплуатации.
  1. К данной группе УН не применяют механические испытания.

При проверке фазировки, ориентируются на схему совпадения и подвергают воздействию тока изолирующие части и соединитель. Испытание провода проходит в воде, при этом свечение лампочки фиксируется прибором.

Любые испытания УН, согласно техническим требованиям, проводят не реже, чем 1 раз в 2 года. Лабораторные испытания имеют право проводить организации, у которых для этого есть соответствующая лицензия.

Испытания УВН 10 кВ:

3 способа проверки УН:

Указатель напряжения с функциями бесконтактной, звуковой и контактной световой индикацией

Данный индикатор в отличии от своих конкурентов, представленных выше, помимо светового оповещения, имеет еще и звуковое . Эта функция делает данный прибор очень безопасным при определении наличия или отсутствия напряжения.

На данном указателе, бесконтактный режим определения наличия напряжения, имеет звуковое оповещение, при этом, он сопровождается световой индикацией зеленого цвета.

Контактный режим, имеет только световое оповещение, сопровождается индикацией красного цвета.

Для этого на приборе предусмотрены две светодиодные лампочки.

Для звука имеется динамик.

На торце указателя расположен переключатель режимов работы:

  1. «O» — функция контактного светового оповещения, сопровождается свечением красной лампочки, определяет наличие напряжения только при непосредственном контакте с фазой;
  2. «L» — функция бесконтактного звукового оповещения средней чувствительности, сопровождается свечением зеленой лампочки, определяет напряжение с небольшого расстояния, даже через двойную изоляцию провода;
  3. «H» — функция звукового оповещения максимальной чувствительности, сопровождается свечением зеленой лампочки, определяет наличие напряжения с большого расстояния через изоляцию провода.

Рабочая часть скрытая под защитным колпачком, выполнена в виде плоской отвертки.

На торце указателя напряжения предусмотрен специальный контакт, который в совокупности с основной рабочей частью прибора используется для определения целостности цепи. Режим так называемой «прозвонки».

Последовательность работы в режиме «прозвонки»:

  • снимаем перчатки;
  • зажимаем пальцем правой руки торцевой контакт индикатора напряжения;
  • далее, основной рабочей частью (выполненной под плоскую отвертку), касаемся одного конца жилы проверяемого провода;
  • до второго конца провода необходимо дотронуться пальцами левой руки.

Если цепь целая, то:

  • в режиме «О» — загорится красная лампочка;
  • в режиме «L» и «H» — будет гореть зеленая лампочка в сопровождении с звуковым сигналом;

Если цепь повреждена:

ни в одном из режимов индикатор реагировать не будет.

Проверим указатель в работе

Включаем режим контактной индикации — «О».

Теперь, поочередно подносим указатель напряжения сначала к нулевому контакту автоматического выключателя, где он как и положено ничего не показывает.

Затем, к фазному контакту. Световая индикация указателя напряжения загорелась.

Переходим к бесконтактному режиму средней звуковой и световой индикации «L».

Данный режим может работать как с голой рабочей частью указателя, так и с защищенной колпачком. Итак, включаем режим и подносим указатель к автоматическому выключателю. Контактов касаться не нужно! Держим прибор на расстоянии 1-2 см от токоведущих частей. Возле нулевого контакта индикаторы указателя молчат, а возле фазного начинают издавать звуковое и световое оповещение, загорается зеленая лампочка.

Тестируем прибор в последнем положении переключателя -«H», режим повышенной чувствительности бесконтактной звуковой и световой индикации.

Пользоваться данным режимом можно как с надетым, так и со снятым колпачком. Включаем прибор и подносим его к автоматическому выключателю.

Указатель включает звуковое и световое оповещение при обнаружении на одной из жил провода или кабеля фазы уже за 20 сантиметров до контактов автоматического выключателя.

Подведем итоги по тестированию данного указателя напряжения

Плюсы:

  • большой набор функций, три режима индикации, одна световая и две звуковые;
  • возможность определять напряжение на расстоянии;
  • бесконтактная световая индикация дублируется звуковой;
  • имеется функция проверки целостности цепи.

Минусы:

  • прибор работает от батареек типа LR44, 157, А76 или V13GA, довольно быстро садятся. Перед проведением работ требуется предварительная проверка работоспособности прибора;
  • рабочая температура окружающей среды от-10 до +50 градусов Цельсия.

Вывод: Отличный, понятный и адекватный прибор, с широким набором функций. Подойдет как для профессионала, так и для новичка.

Как использовать индикатор напряжения: виды, правила и варианты применения различных моделей (115 фото)

Современные дома буквально кишат разнообразной техникой и электроприборами. И очень часто в связи с этим возникает необходимость в ремонте и установке электрических розеток разного типа. Это обязывает иметь в домашнем наборе специализированные инструменты для работы с электричеством.

Один из самых распространенных и необходимых приборов для электрики — индикатор напряжения. По фото индикаторов напряжения в сети можно легко определить, что разновидностей приборов очень много.

О том, какие бывают приборы для замера напряжения и как ими пользоваться мы и расскажем в данной статье.

Краткое содержимое статьи:

Приборы для указания напряжения более 1000 Вольт

     УВН применяются для установления отсутствия или наличия высоких напряжений (более 1кВ) на токопроводящих элементах установок, где планируется проведение ревизии или ремонта. Индикация показателей производится посредством неоновой (светодиодной) лампы, но в отличие от приборов, предназначенных до 1000 В, эти приспособления оснащены довольно внушительной изолирующей частью.
Конструкцию, принцип работы и характеристики приборов рассмотрим подробнее.

Конструктивные особенности указателей ВН

     Основными частями УВН являются:Рабочая (указательная) часть, состоящая из последовательно подключенных элементов:

-щуп контактный;

-неоновая лампочка;

-конденсатор.

     Изолирующая часть, представляющая собой соединение:

-секции из диэлектрического материала

-втулки с резьбой (для крепления указательной части)

Рукоять с ограничительным кольцом.

     Некоторые конструкции имеют смотровую прорезь, для наблюдения индикаторной лампочки, на некоторых предусмотрены колпаки — затенители. Большинство современных моделей оборудовано светозвуковой индикацией (УВНУ-10 СЗ ИП, УВНУ-35 СЗ ИП, УВНУ-110 СЗ ИП).

     Также существуют бесконтактные устройства, способные подавать сигнал на расстоянии от проводника электроэнергии за счет действия электромагнитного поля (УВНУ-10), тем не менее, осуществить контакт с рабочей частью прибора – необходимо.

     Размеры частей УВН, обеспечивающих безопасное проведение работ, приведены в таблице:

     В отдельных моделях, рукоять может быть одним целым с изолятором, в этих случаях их общая длина должна соответствовать сумме значений из таблицы.

Порядок работы с применением УВН

     Применению прибора должна предшествовать обязательная проверка его работоспособности. Она проводится путем кратковременного контакта с высоковольтной фазой, находящейся под нагрузкой на момент испытания (УВН-80, УВН-90). Однако в некоторых УВН применяется встроенная система самопроверки (УВНУ-2М/1, УВНУ-35 СЗ ИП). Для таких моделей контрольная проверка проводится иначе (смотри инструкцию по эксплуатации): чтобы проверить указатель, нужно нажать кнопку, расположенную на рабочей части устройства, звучание сигнала и включение красного индикатора указывает на исправность УВН.

     Работа вблизи высоковольтных линий с указателями ВН, должна производиться только в резиновых перчатках, прошедших регулярную поверку. Держать инструмент разрешается не иначе как за рукоять. Коснувшись щупом токоведущего элемента, должна загореться неоновая лампа (красный светодиод) и сработать звуковой сигнал (если предусмотрен). Если этого не произошло, или мигает зеленый индикатор (в зависимости от модели) — напряжения нет. Но в этом случае контакт щупа с проводником должен удерживаться несколько секунд -5 – 6.

     Если в момент работы, устройство подает вместо звукового сигнала писк, а свечение индикатора тусклое, значит необходимо заменить внутренний источник питания, многие модели предусматривают их присутствие (например, в УВНУ-110 СЗ ИП используются 2 литиевых батареи 6 В).

Указатели напряжения до 1000 в

Назначение, принцип действия и конструкция

22. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

23. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

24. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

25. Напряжение индикации указателей должно составлять не более 50 В.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

26. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

Эксплуатационные испытания

27. Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.

При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.

Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.

28. При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).

29. При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 +/- 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8 — 12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, — к фольге и опускают его в воду.

У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой — к фольге.

30. Нормы и периодичность эксплуатационных испытаний указателей приведены в таблице.
