Индикатор напряжения на светодиодах своими руками: схемы с описанием

Содержание

Как изготовить индикатор напряжения на светодиодах

Большинство пользователей собирают прибор-указатель фазы внутри медицинского шприца. Его корпус прозрачен, и не надо сверлить отверстие, чтобы свет полупроводника был виден.


Самодельный индикатор из шприца.

Делают индикатор так:

  1. Разбирают шприц.
  2. Жалом служит его игла. К ней припаивают один конец резистора и остальные детали (по схеме).
  3. К ножкам диода и светодиода, идущим на пластину, прикрепляют тонкий провод и выводят его наружу.
  4. Обрезают внутреннюю часть поршня и вставляют его в шприц.
  5. Провод припаивают к пластине.
  6. Пластину приклеивают на корпус сбоку или на верхнюю часть поршня.

https://youtube.com/watch?v=z_EO5X5QMoE

https://youtube.com/watch?v=Bsc8dskcpCk

Индикатор напряжения аккумулятора собирают навесным монтажом или на плате. Его вставляют в шприц большего объема или подходящую коробку, в которой проделывают отверстие для светодиода. Припаивают два провода с зажимами для подключения к аккумулятору.

В конце с помощью регулятора напряжения и мультиметра выставляют минимальный и максимальный пределы напряжения. Так получается индикация.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

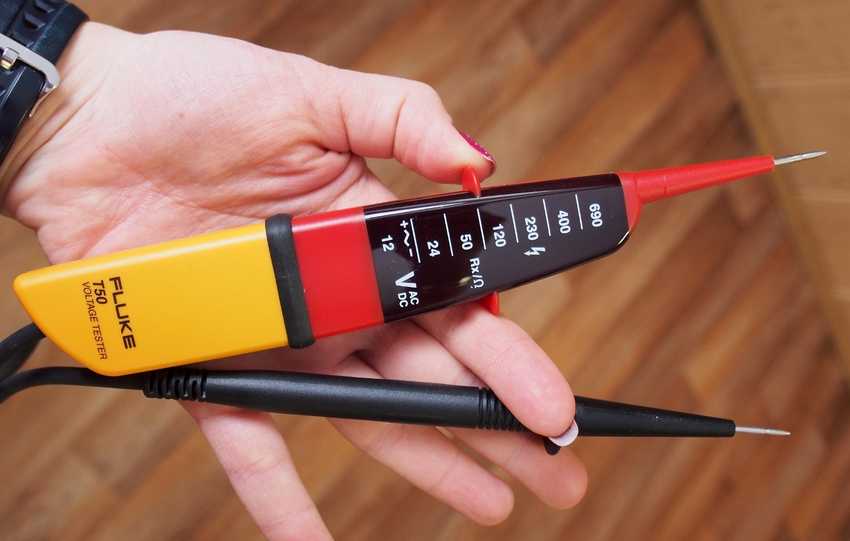

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.


Двухполюсной тип индикаторных отверток характеризуется наличием двух корпусов.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Как проверить индикаторную отвертку?

Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин

Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.

Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.

При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.

И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.

https://youtube.com/watch?v=qRHyKH0GCt8

Шаг 7: Настройка с использованием IC 555


Во второй настройке я использую 555 таймер IC.
Таймер 555 – это самая распространенная микросхема, используемая в проектах электроники, потому что он маленький, недорогой и очень полезный. Эта схема очень проста. Когда напряжение на контакте 2 падает ниже 1–3 В постоянного тока, выход на контакте 3 становится ВЫСОКИМ, а светодиод горит. Пока этот вывод продолжает оставаться при низком напряжении, вывод OUT будет оставаться ВЫСОКИМ. Таким образом, когда антенна обнаруживает переменный вход, выход становится ВЫСОКИМ и НИЗКИМ, а светодиод мигает соответствующим образом.
Для этой установки нам понадобятся:
IC 555,
конденсатор 4,7 мкФ,
светодиод,
220 Ом, резистор 10K,
зуммер,
и самодельная антенна.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

  1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
  2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
  3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

  1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
  2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.


При приобретении детектора сохраняйте чек, упаковку и гарантийный талон. В случае неработоспособности прибора всегда можно обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

  1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
  2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
  3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
  4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
  5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

  • светодиод;
  • резистор;
  • диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Указатель напряжения с функциями бесконтактной, звуковой и контактной световой индикацией

Данный индикатор в отличии от своих конкурентов, представленных выше, помимо светового оповещения, имеет еще и звуковое . Эта функция делает данный прибор очень безопасным при определении наличия или отсутствия напряжения.

На данном указателе, бесконтактный режим определения наличия напряжения, имеет звуковое оповещение, при этом, он сопровождается световой индикацией зеленого цвета.

Контактный режим, имеет только световое оповещение, сопровождается индикацией красного цвета.

Для этого на приборе предусмотрены две светодиодные лампочки.

 Для звука имеется динамик.

На торце указателя расположен переключатель режимов работы:

  1. «O» — функция контактного светового оповещения, сопровождается свечением красной лампочки, определяет наличие напряжения только при непосредственном контакте с фазой;
  2. «L» — функция бесконтактного звукового оповещения средней чувствительности, сопровождается свечением зеленой лампочки, определяет напряжение с небольшого расстояния, даже через двойную изоляцию провода;
  3.  «H» — функция звукового оповещения максимальной чувствительности, сопровождается свечением зеленой лампочки, определяет наличие напряжения с большого расстояния через изоляцию провода.

Рабочая часть скрытая под защитным колпачком, выполнена в виде плоской отвертки.

На торце указателя напряжения предусмотрен специальный контакт, который в совокупности с основной рабочей частью прибора используется для определения целостности цепи. Режим так называемой «прозвонки».

Последовательность работы в режиме «прозвонки»:

  • снимаем перчатки;
  • зажимаем пальцем правой руки торцевой контакт индикатора напряжения;
  • далее, основной рабочей частью (выполненной под плоскую отвертку), касаемся одного конца жилы проверяемого провода;
  • до второго конца провода необходимо дотронуться пальцами левой руки.

Если цепь целая, то:

  • в режиме «О» — загорится красная лампочка;
  • в режиме «L» и «H» — будет гореть зеленая лампочка в сопровождении с звуковым сигналом;

Если цепь повреждена:

ни в одном из режимов индикатор реагировать не будет.

Проверим указатель в работе

Включаем режим контактной индикации — «О».

Теперь, поочередно подносим указатель напряжения сначала к нулевому контакту автоматического выключателя, где он как и положено ничего не показывает.

 Затем, к фазному контакту. Световая индикация указателя напряжения загорелась.

Переходим к бесконтактному режиму средней звуковой  и световой индикации «L».

Данный режим может работать как с голой рабочей частью указателя, так и с защищенной колпачком. Итак, включаем режим и подносим указатель к автоматическому выключателю. Контактов касаться не нужно! Держим прибор на расстоянии 1-2 см от токоведущих частей. Возле нулевого контакта индикаторы указателя молчат, а возле фазного начинают издавать звуковое и световое оповещение, загорается зеленая лампочка.

Тестируем прибор в последнем положении переключателя -«H», режим повышенной чувствительности бесконтактной звуковой и световой индикации.

Пользоваться данным режимом можно как с надетым, так и со снятым колпачком. Включаем прибор и подносим его к автоматическому выключателю.

Указатель включает звуковое и световое оповещение при обнаружении на одной из жил провода или кабеля фазы уже за 20 сантиметров до контактов автоматического выключателя.

Подведем итоги по тестированию данного указателя напряжения

Плюсы:

  • большой набор функций, три режима индикации, одна световая и две звуковые;
  • возможность определять напряжение на расстоянии;
  • бесконтактная световая индикация дублируется звуковой;
  • имеется функция проверки целостности цепи.

Минусы:

  • прибор работает от батареек типа LR44, 157, А76 или V13GA, довольно быстро садятся. Перед проведением работ требуется предварительная проверка работоспособности прибора;
  • рабочая температура окружающей среды от-10 до +50 градусов Цельсия.

Вывод: Отличный, понятный и адекватный прибор, с широким набором функций. Подойдет как для профессионала, так и для новичка.

Испытания указателя

Лабораторные испытания проводят организации, имеющие на это специальную лицензию. Для осуществления проверки собирается схема, в которую включается указатель высоких или низких напряжений.

УНН испытывают на состояние изоляции, величину напряжения индикации. Также проверяют его работу при повышенном напряжении, при этом замеряют ток. Плавно увеличенное от нулевого значения напряжение доводится до превышения рабочего на 10% и выдерживается в течение 1 мин.

Схема электроустановки для испытания изоляции корпуса и провода УНН до 1000 В

УВН испытывают, начиная с рабочей части, прикладывая напряжение к наконечнику и винтовому соединению. Если индикатор на напряжение выше 35 кВ, рабочую часть не проверяют, испытывают только состояние изолирующей части и рукоятки.

Схема испытательной установки для УВН

Полученные результаты оформляются протоколом и заносятся в журнал. На допущенное к эксплуатации средство устанавливается бирка со штампом, где указана дата следующей поверки.

Указатели и индикаторы напряжения служат для обеспечения безопасности обслуживающего персонала при работах, они же могут таить в себе  опасность. Хранение, правильное применение и ежедневный визуальный осмотр должны обеспечиваться тем, кто непосредственно пользуется указателем. Запрещено использование устройства, если срок проверки истёк, а также,если оно подверглось механическому воздействию в результате падения или удара.

Что такое указатель напряжения?

Это прибор (средства защиты в электроустановках) для определения наличия или отсутствия напряжения на токоведущих частях. Таких как провода, шины, контактные соединения и т п.

Каждый электрик должен иметь свой личный указатель, но иногда приходится сталкиваться с тем, что на предприятии не закупают в нужный срок всех необходимых инструментов и материалов. Со мной недавно так и было, пришел, уже вроде надо самостоятельно что-то делать, а инструмента для личного пользования нет, даже инструмента! Что тут говорить о приборах…

Ну вот, оказалось, что в составе электриков есть электронщик, который умеет сам собирать указатели для напряжения. Посмотрел на прибор, попробовал на контакт, отлично работает. Решил под его руководством собрать себе такой же.

Вообще, советую всем, если осваиваете что-то новое, прислушивайтесь к советам тех людей, кто дает советы из своей практики, а не читал или слышал где-то что-то.

Евгений Васильевич имя электрика, который меня научил этому. Вряд-ли он прочитает эту статью, но передаю большой респект этому человеку. 74 года сейчас ему. У всех электриков на заводе есть его приборы, для проверки напряжения. Итак,  схема, фото.

Для того чтобы собрать указатель напряжения будем использовать:

  1. Фольгированный текстолит
  2. Кабель канал
  3. Полупроводниковый диод
  4. Светодиоды
  5. Сопротивления — резисторы.
  6. Стабилитрон – Д 814 А
  7. Диоды
  8. Электролитический конденсатор — 2200 микрофарад, 25 вольт

Не уверен, что все знают весь список компонентов, так как сам в первый раз столкнулся с некоторыми, но они нужны. Можно также добавить динамик, для звукового сигнала. В моей схеме нет динамика.

Также потребуется тестер, омметр, чтобы знать как устанавливать светодиоды, которые пропускают ток только в одном направлении, это необходимо для правильной работы схемы.

Итак, приступаем к сборке! Берем фольгированный текстолит, вырезаем на нем островки, делаем плату, как показано на моем фото:

Это можно сделать с помощью обычного ножа. Думаю понятно, для чего мы вырезаем так называемые островки. На каждом, свой компонент схемы. Далее, нужно облудить поверхность. Тоесть нанести слой припоя (олово) на каждый. Приступаем к установке светодиодов и компонентов по схемам.

После сборки, схема устанавливается в кабель-канал. Закрепить ее там вы можете любым способом, хоть приклеить ) главное не повредить схему. Уложили в кабель канал, проплавили или вырезали отверстия в крышке, для светодиодов, вывели удобные щупы с помощью проводов, все. Можете нарисовать свой бренд. Так как это ваша продукция

Схема указателя напряжения может быть не понятна новичкам, но если вы соберете все указанные компоненты, думаю можно и по фото ориентироваться.

Хочу заметить, что самодельный указатель напряжения запрещен правилами, из-за него я не сдал, с первого раза, экзамен электрика, почитайте.

Указатели должны быть сертифицирован и пройти поверку. Сейчас существует много магазинов, где вы без труда сможете купить указатель напряжения, хороший или плохой. Сделать выбор Вам поможет вот эта статья. Не скупитесь, выбирайте хорошие.
