Не горят стоп-сигналы: почему и как найти причину

Содержание

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

Не горит лампочка заднего хода. Заменяем соответствующую лампочку. Как заменить лампочку, смотрим в
Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них кроется проблема. Как проверить предохранители смотрим в .
Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике заднего хода.
Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.
Обрыв провода датчика заднего хода. Проверяем, прозваниваем.
Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью
Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

Facebook

Схема включения света фар, габаритов и поворотников ВАЗ-2113, 2114 и 2115

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

«АвтоВАЗ» перестал выпускать Lada Samara

27 Ноябрь, Среда,

Каким ты был, таким ты и остался – это выряжение как нельзя лучше подходит для четырехколесного чуда техники под названием Лада Самара от АвтоВАЗа. Российский автоконцерн «АвтоВАЗ» наконец то объявил о прекращении производства еще одной устаревшей модели тазомобиля – Lada. «Четырнадцатая» покинет конвейер в декабре года. О церемонии захоронения «АвтоВАЗ» ничего не сообщает, пусть покоится с миром старушка Lada Samara.

«Вместо хэтчбека Lada Samara с года автогигант начнет в Ижевске выпускать хэтчбек Lada Granta», — об этом событии сообщили в пресс-службе автопроизводителя. Производство Lada Samara завершится на пятидверном хэтчбеке. Прочие версии авто сошли с конвейера раньше.

Так, выпуск седана Lada Samara (ВАЗ-2115) прекратили еще в конце года. А производство трехдверного хэтчбека Lada Samara (ВАЗ-2113) остановилось в сентябре года. Завершение сборки этой модели станет очередным этапом на пути полного обновления модельного ряда отечественной компании. Но на дорогах в регионах эти железные «кони» еще долго будут радовать глаз проходящих мимо прохожего или автомобилиста проезжающего мимо раритета.

Отметим, по итогам прошлого года продажи Lada Samara в России составили 67 971 автомобиль. В октябре текущего года продажи модели упали на 15% по сравнению с аналогичным периодом прошлого года, до 3661 машины. Всего с начала года продажи «Самары» сократились на 36%, до 35 143 автомобилей, передает ПРАЙМ.

«АвтоВАЗ» — одно из крупнейших предприятий автомобильной отрасли Восточной Европы. Производственные мощности позволяют выпускать свыше 800 тысяч автомобилей в год. Автоконцерн в году произвел 718 тысяч автомобилей. Продажи Lada сократились на 4,1% по сравнению с предыдущим годом — до 608,2 тысячи штук.

Осенью года на рынок должна выйти обновленная Lada Priora. В сентябре в продаже появились бюджетные комплектации нового поколения Lada Kalina. В следующем году ожидается появление Lada Granta в кузове хэтчбек. Также тольяттинский автозавод может выпустить кроссовер на базе Lada Kalina и гибридный вариант одной из своих моделей.

R93 – Автопортал Краснодарского края: Авто новости

«Самара-2» ВАЗ-2114 покидает конвейер АВТОВАЗа

22 ноября

В декабре года АВТОВАЗ окончательно распрощается с семейством «Самара-2» и второй линией главного конвейера – об этом сообщают собственные источники сайта Carobka.ru на Волжском автозаводе.

Декабрь года станет последним месяцем производства в Тольятти автомобиля ВАЗ-2114 (рыночное название – Lada Samara), который является пятидверным хэтчбеком семейства «Самара-2». В январе года, который совпадёт с новогодними каникулами (и, вероятно, с вынужденными отпусками части коллектива завода с переводом на 2/3 оклада), ремонтными службами предприятия будет произведён демонтаж второй линии главного ковнвейера АВТОВАЗа, на которой сейчас собираются модели Lada Samara и Lada Priora. Сборка «Приоры» будет полностью перенесена на третью «нитку», а на второй будет установлено оборудование, необходимое для обслуживания первой и третьей линий конвейера.

Lada Samara, несмотря на возраст, продолжает пользоваться популярностью: в октябре года купить ВАЗ-2114 пожелали 3 661 человек. Минимальная цена на ВАЗ-2114 составляет 297 000 рублей.

Напомним, первая линия конвейера в Тольятти ранее была переоборудована под выпуск автомобилей на платформе Renault Logan (так называемая «B0») сейчас там производится универсал Lada Largus («перелицованная» Dacia Logan MCV), а также ведётся партнёрская сборка седана Nissan Almera. Судя по всему, с года на этой же линии будут собирать и модели Renault – седан Logan и хэтчбек Sandero.

Остальные модели, выпускаемые на АВТОВАЗе, в данный момент собираются не на главном конвейере, который в конце 1960-х годов был построен с участием итальянцев из FIAT. Внедорожник Lada 4×4 (бывшая «Нива») собирается в отдельном корпусе, свой сборочный цех есть и у новых моделей Lada Granta и Lada kalina, к которым в году должен присоединится партнёрский седан Datsun, построенный на той же платформе.

Напомним, что ВАЗ-2114 является последним представителем семейства «Самара-2», которое ведёт свою родословную от автомобиля ВАЗ-2108, появившегося в 1984 году. В конце года АВТОВАЗ прекратил выпуск седана Lada Samara 2115. а в конце сентября года остановил производство трёхдверного хэтбчека Lada Samara 2113 .

Не работают стопы ВАЗ 2115

Автомобиль ВАЗ 2114 (2113) оборудован стоп-сигналами в задних фонарях (по одному в каждом фонаре). Плюс, дополнительный стоп-сигнал в спойлере на задней двери.

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

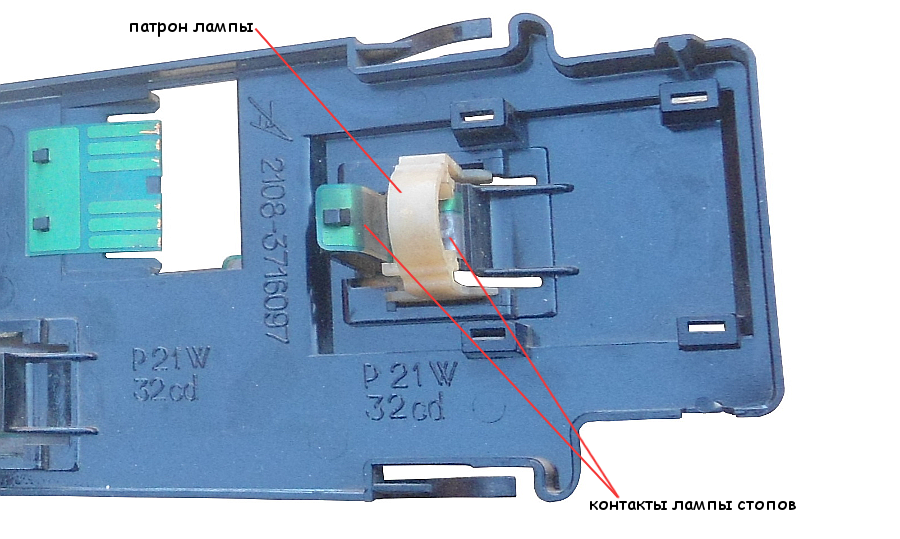

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

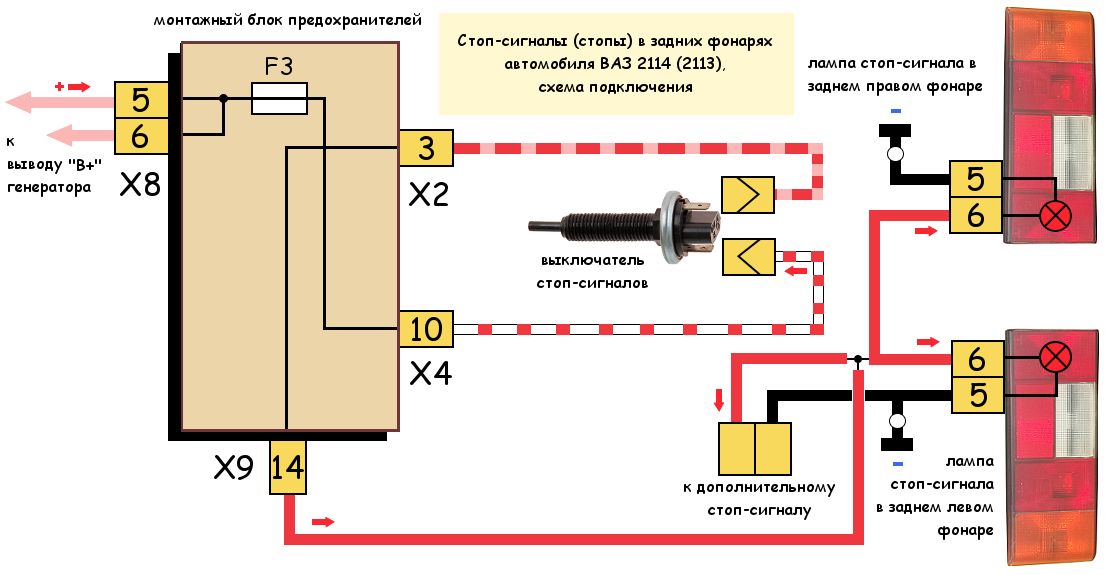

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

Источник

Основные причины неисправности стоп-сигналов

В отличие от габаритов и аварийной сигнализации, на автомобиле обязательно должны быть исправными стоп-сигналы. Они сигнализируют автомобили, двигающиеся позади о том, что водитель снижает скорость. Уведомление о торможении водителей, едущих позади, позволяет предотвратить столкновение и создание аварийной ситуации. Обнаружить самому неисправность стопа на автомобиле ВАЗ 2107 достаточно трудно, так как эти сигналы расположены сзади. Для того чтобы увидеть работу стоп-сигналов понадобится два человека, один из которых должен нажимать на педаль тормоза, а второй контролировать эффект.

При нажатии на педаль тормоза могут быть следующие эффекты:

Лампы стопа горят — неисправности нет, и автомобиль может продолжать эксплуатироваться.
Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.
Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.
Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.
Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.
Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

Отсутствует масса

Лампа накаливания работает при подаче на нее постоянного напряжения 12В. Плюсовой провод подается от аккумулятора через лягушку. Минус или масса берется с кузова автомобиля. Если от блок-фары отсоединить минусовой провод, то стопы работать не будут. Если недавно проводились работы с задней оптикой, и при этом обнаруживается неисправность работы стоп-сигналов, то необходимо перепроверить подключение провода «массы».

Перегорание лампы

Выяснить такую поломку можно только после демонтажа патрона с лампой. Определить неисправность лампы можно визуально, если на ней наблюдается обрыв спирали. Лампочки не ремонтируются, и меняются на новые. Лампа стоп-сигнала на ВАЗ 2107 — это обычный спиральный элемент, мощность которого оставляет 21 Ватт. Вкручивать элемент большей мощности не рекомендуется, так как создастся дополнительная нагрузка на бортовую сеть.

Окислились контакты

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Обрыв проводки

При проведении каких-либо работ в салоне, можно случайно задеть проводку, посредством которой запитываются задние фары. Хотя она и проложена в специальных шахтах и закрыта защитными элементами, однако исключать такую вероятность не следует. К тому же повредиться провод может не только от физического воздействия человека, но и посредством возникновения короткого замыкания. Чтобы исключить или подтвердить эту причину, понадобится прозвонить провод, который идет от датчика возле педали к цоколю блок фары.

Особенности такого тюнинга

Стоп-сигнал в спойлере имеет ряд преимуществ:

Это стильно, поэтому и покупают спойлеры

Без спойлера ВАЗ выглядит простой классической машиной, даже своеобразным ретро, но со спойлером он выглядит вполне оригинально.
Спойлер лучше всего передает стоп-сигнал, при этом можно придумать себе любую анимацию, привлекающую внимание, но нужно с этим быть осторожным.
Спойлер имеет невысокую цену, при этом его установить может самостоятельно практически каждый водитель.
Спойлер ставится один раз на долгие годы, поэтому это красиво и выгодно.
Стоп-сигнал на спойлере более заметен, поэтому, даже с позиции безопасности на дороге, спойлер выигрывает.

Ремонт и тюнинг задних фонарей на легендарных «Девятках» — ВАЗ 2109

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности. Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

Не горят стоп сигналы на ВАЗ 2114: причины и способы их устранения

Согласно действующим ПДД, движение на автомашине, у которой не работают стоп-сигналы — запрещено, и это следует четко запомнить. Правда, учитывать это правило на практике можно только в случае выезда из гаража. Но что делать, если стопы на ваз 2114 вышли из строя уже во время поездки? Не вызывать же из-за подобной неприятности эвакуатор? На самом деле, решить такую проблему можно даже в пути. Для это следует лишь иметь минимальный набор инструментов:

мультиметр (подойдет даже самый простой);
набор отверток;
наждачная бумага (для очистки окисленных поверхностей);
набор гаечных ключей.

Кроме этого, хорошо иметь под рукой и схему блока предохранителей.

Как выполнить поиск неисправности?

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

Выход из строя предохранителя.
Обрыв проводов на одном из участков цепи.
Неисправность концевого выключателя.
Перегорание лампочек.
Окисление контактов в патронах ламп.
Повреждения на контактной плате.

Самой частой и одновременно — самой легко устранимой из указанных выше причин является перегорание предохранителя. Чтобы выявить подобную неисправность — нужно исследовать блок предохранителей. За стоп-сигналы отвечает 10 амперный предохранитель F3, защищающий, кроме того, замок зажигания, компьютер и подсветку салона.

Неполадки в работе последних также могут указывать на неисправность предохранителя стопов (и в этом случае поиск неисправностей следует начать именно с блока). Если оказалось, что предохранитель перегорел, то следует заменить его на новый, аналогичный.

Блок предохранителей ваз 2114

Проблема может быть и в самом блоке предохранителей — порой перегорают дорожки на его печатных платах или окисляются контактные ножки. Для того, чтобы проверить его исправность, достаточно измерить напряжение на контактах вновь установленного предохранителя.

Еще одной частой причиной, по которой не горят стопы ваз 2114, является неисправность концевого выключателя, осуществляющего включение сигналов. Располагается он на кронштейне педали тормоза и всегда находится в рабочем состоянии, в не зависимости от того, включен ли двигатель автомашины или нет.

Срабатывает он автоматически при нажатии на педаль. Для того, чтобы проверить его исправность — достаточно посмотреть, подходит ли питание к его контактам (на одном из контактов наличие питания должно быть постоянным). Кроме этого, если нажать педаль и включить таким образом концевик, то на его разъемах можно будет измерить напряжение.

Концевой выключатель

В случае, если на контактах выключателя ток отсутствует, то следует проверить провод, идущий к концевику от блока предохранителей. Если прозвонка показала, что провод неисправен (есть разрыв), то его следует заменить на новый и повторить проверку.

В противном случае (если с проводом все в порядке) следует отсоединить его (а также другой провод, подходящий ко второму разъему) от выключателя и соединить напрямую. Если после такой операции стоп-сигнал заработал, значит вышел из строя сам концевик, и его следует заменить.

Провода стоп сигналов

Как выполнить поиск неисправности?

Наиболее частыми причинами того, что стоп сигнал на ваз 2114 не работает, являются следующие факторы:

Выход из строя предохранителя.
Обрыв проводов на одном из участков цепи.
Неисправность концевого выключателя.
Перегорание лампочек.
Окисление контактов в патронах ламп.
Повреждения на контактной плате.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

https://youtube.com/watch?v=AT6_SBkDXIQ

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

https://youtube.com/watch?v=GO4d1_Qgb_g

На автомобиле Самара-2 одно из мест расположения сигнала стоп — спойлер ВАЗ-2114. Такой сигнал получил актуальность еще несколько лет назад, такие автомобили давали возможность водителям почувствовать себя владельцем новой обновленной «ласточки». Самое интересное, что спойлер действительно украшает дизайн классического автомобиля, придает ему новизну и уникальность. Стоп-сигнал на спойлере более заметен.

Установить спойлер самостоятельно может практически каждый водитель, если он разбирается в своей машине. Следуя четким инструкциям, можно настроить на нужный лад не только спойлер, но и любую другую часть машины ВАЗ-2114.

Модернизация задних фонарей ВАЗ 2108-2115, 2110-2112

И если у владельцев 2108-2114 и автомобилей десятого семейства есть альтернатива в виде отечественной задней оптики ОСВАР, то пятнашки почему-то оказались совсем обделенными в этом плане. Уж очень не хочется покупать китайщину с проблемами при прохождении ТО, да еще и без гарантии на нормальную работу и космический вид.

Вариантов лечения можно найти несколько. Я пошел по пути полного отказа от токопроводящей ленты и использования патронов на каждую лампу от ВАЗ 2101. Этот вариант еще в 2007 году был описан в журнале “За рулем”.

Вынимаем плату задних фонарей, отверткой поддеваем пластмассовые патроны и вынимаем ленту.

на плате видно где пропадал контакт и из-за этого не горели лампы

В задних фонарях пятнашек используются двойные лампы на габаритах и стопах, следовательно в магазинах нужно искать патроны двойные для габаритов и стопов, и одинарные для указателей поворота. В моделях ВАЗ 2108-2114 все патроны одинарные. Стоимость таких патронов в магазине 15-30 рублей. Кроме того, потребуются провода, наконечники, разъемы (можно взять и компьютерные), болты с гайками M3 для крепления патронов.

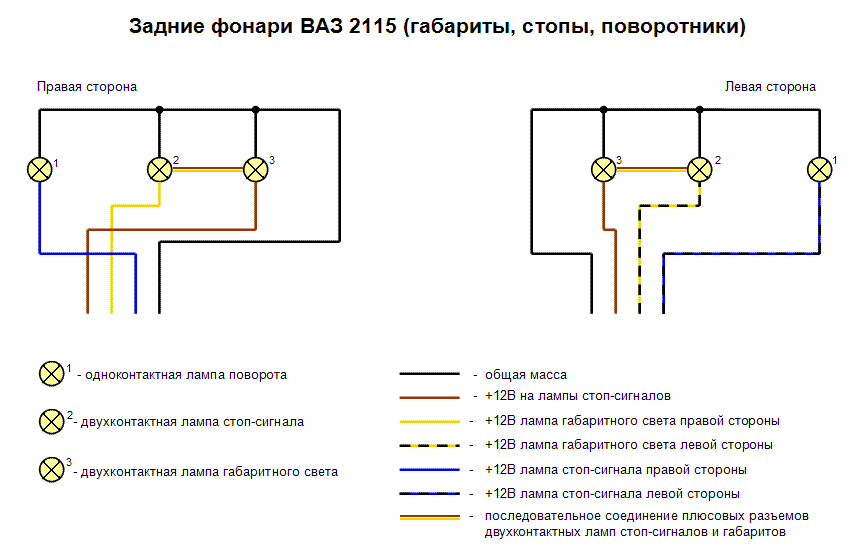

Электрическая схема задних фонарей ВАЗ 2108-2115 из книжки. Все вроде более чем понятно, общая масса и плюсы на каждый патрон.

По этой схеме для пятнашек не показано последовательное соединение ламп габаритных огней и стоп-сигнала. Быстренько набросал себе шпаргалку

Теперь надо вооружиться терпением. Отмечаем и высверливаем отверстия под патроны в тех же местах где были установлены ранее. Металлическую часть патрона пришлось немного доработать, а именно на патронах габаритов и стоп-сигналов выводы для наконечников пассатижами переместить на 180 градусов, а с патронов указателей поворота вообще их выкусил.

высверленные и доработанные напильником отверстия под патроны

Для крепления к пластиковой основе патроны использовал небольшие болтики с гаечками M3, вышло аккуратно. Но вся работа достаточно кропотливая и не быстрая.

Поскольку не нашел одинарных патронов для поворотников, сделал на двойном перемычку по центру.

После того как все патроны закреплены остается самая приятная и интересная часть. ну по крайней мере для меня, электрическая проводка.

Сначала сделал общую массу последовательно соединив все патроны, затем плюс на поворотник и последовательно соединил плюсы на выводах стоп-сигналов и габаритов.

Прозвонил получившуюся проводку и убедившись, что нигде не накосячил, нарастил купленную колодку разъема.

Остается теперь в машине поменять стоковую колодку на вновь купленную.
