Как проверить работоспособность лампочки мультиметром

Содержание

Подготовка мультиметра к работе

Первым делом извлечём наш мультиметр из упаковки и осмотрим внимательно. На корпусе не должно присутствовать каких-либо повреждений, батарейный отсек должен закрываться плотно. Проверяем качество и целостность щупов и идущих к ним проводов. Если изоляция отсутствует, используем изоленту. Неплохо справится с задачей и термоусадочная трубка. Если на щупах имеются сколы, также их заматываем.

Переключатель режимов выставляем для работы с омами, напротив деления 200 Ом. Кабель чёрного цвета присоединяем к гнезду Com. Кабель красного цвета подключаем в гнездо, где имеются символы тех величин, которые мы собираемся измерять.

Устройство должно отобразить на своём экране цифру «1». Если её нет или отображается что-то другое, пора его ремонтировать. Скрещиваем щупы друг с другом. Единичка меняется на нолик. Если именно так всё и происходит, значит, работа идёт в штатном режиме. Если на экране идёт мельтешение цифр, они бледные, нужно попробовать поменять батарейки. Если попытка не удалась, прибор подлежит ремонту. Для начала тестирования лампы выставляем на тумблере режим поиска обрыва. Данный режим обозначается пиктограммой диода.

Анализ работоспособности диодов и радиоламп

Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.

Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.

Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.

Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.

Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.

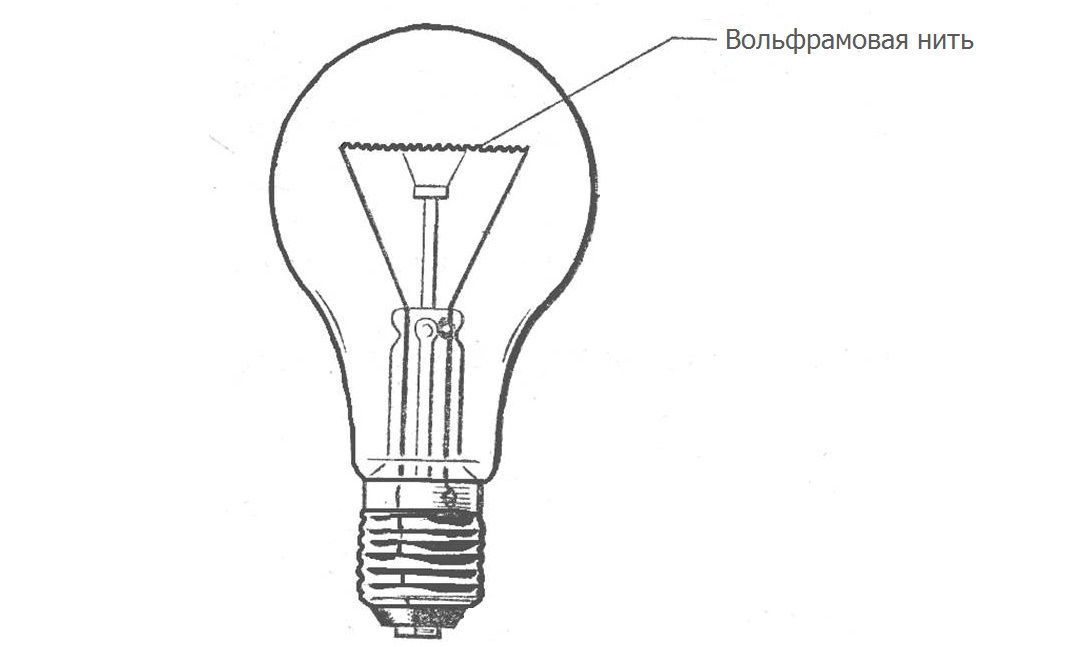

Лампа накаливания

Первый этап проверки лампы накаливания 12 вольт или 220 вольт или любого другого вольтажа – это визуальный осмотр. Если наглядно видно, что вольфрамовая нить внутри лампы оборвана, то дальнейшие этапы проверки не требуются.

В случае целостности нити лампа накаливания должна подвергнуться тестам, которые позволят определить степень ее годности.

Способ 1. Вкрутите проверяемую лампу в другой осветительный прибор с подобным цоколем. Лампа горит, значит, проблема с самим светильником. Не горит – еще не означает, что она неисправна. Случается, что в, казалось бы, похожем патроне при вкручивании лампы не происходит замыкания контактов. Если больше нет мест, где проверка лампочки может быть проведена, тогда нужен другой способ.

Способ 2. Воспользоваться специальным инструментом. Бывая в крупных гипермаркетах или строительных магазинах, вы, наверное, видели прибор для проверки лампочек. Сам покупатель или продавец прикладывает цоколь лампы к соответствующему разъему тестера, и возникает звуковой сигнал. Это говорит об исправности лампы. Обычно такие тестеры оснащены разъемами не только для обычных, но и для люминесцентных и галогеновых ламп.

Приобретать подобный прибор домой для редких случаев проверки не имеет никакого смысла, но воспользоваться предложенным принципом можно. Для этого понадобится индикаторная отвертка. Многофункциональная индикаторная отвертка (далее – МИО) работает от обычной батарейки «таблетки», которая располагается внутри корпуса.

С помощью МИО проверка осуществляется так:

  • берут лампочку в руку, касаясь резьбы на цоколе;
  • берут МИО в другую руку;
  • производят касание стержнем МИО центрального контакта лампы;
  • большой палец руки с МИО касается ее торца.

Как итог – происходит замыкание цепи. Когда лампочка исправна, загорается светодиод внутри МИО. Вся проверка занимает считанные секунды. Однако, если проверяемая лампа маломощная и сопротивление спирали достаточно велико, то светодиод может не загореться. Тогда вам поможет поможет способ №3.

Способ 3. Прозвонить мультиметром.

Что такое мультиметр?

Это компактный переносной прибор, с помощью которого производят электрические измерения. Прибор удобен для выявления повреждений в сети, электрических приборах и инструментах, проверки уровня заряда аккумулятора любой мощности (от обычной батарейки до автомобильной батареи), определения уровня напряжения сети.

Существуют два основных вида мультиметра: аналоговый и цифровой. Если электричество не связано с вашей профессиональной деятельностью, то для бытовых нужд достаточно приобрести самый простой вариант мультиметра.

Имеющаяся ручка переключателя на приборе позволяет выбрать режим измерения. Наш случай называется режимом «прозвонки», и, зачастую, совмещен с режимом измерения сопротивления.

Последовательность проверки

Так как проверить лампочку мультиметром?

  1. Перевести прибор в режим «прозвонки»;
  2. Проверить целостность цепи прибора путем краткого замыкания щупов между собой;
  3. Расположить лампочку рядом с прибором на поверхности;
  4. Взять любой из щупов прибора, и коснуться им центрального контакта лампочки;
  5. Взять другой щуп, и приложить его к боковому контакту лампочки.

Прибор издаст звуковой сигнал при исправности лампы. Но здесь те же особенности, что и в предыдущем способе: звуковой сигнал может не сработать. Тогда остается проверить лампочку измерением сопротивления.

Проверка путем измерения сопротивления

Такая необходимость также возникает при стирании заводской маркировки. Для проверки тестером прибор переводится в режим «сопротивление». Последовательность действий аналогична предыдущей проверки. Только в конечном результате не раздается сигнала.

Нас интересует показатели, отраженные на дисплее (цифрового) или указанные стрелкой (аналогового) прибора. Есть четкое соответствие между данными и мощностью лампочки с цоколем Е14, Е27.

Сопротивление, Ом 25-28 35-40 45-50 60-65 90-100 150
Мощность, Вт 150 100 75 60 40 25

Как мы видим, чем меньше сопротивление, тем больше мощность. Если же сопротивление стремиться к бесконечности, то лампа неисправна.

Проверка LED-прожектора

Определите тип светодиода. Если он имеет вид желтого квадрата, проверить его с помощью мультиметра не получится, так как напряжение такого источника иногда превышает 30 Вольт. В данном случае для проверки используется рабочий драйвер с соответствующим напряжением и током.


Рис.3 – прожектор с одним мощным светодиодом.

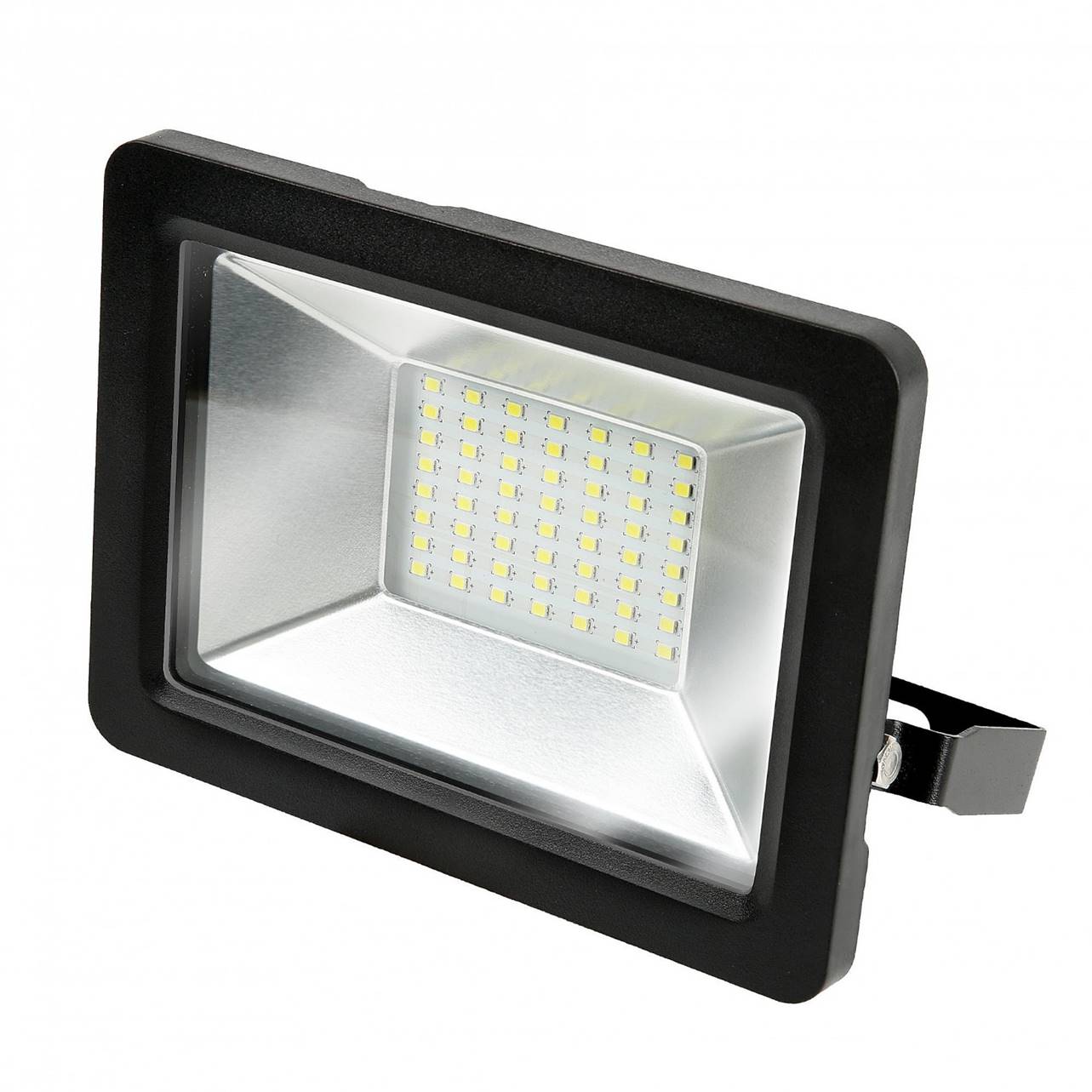

Если в прожектор установлена плата с большим количеством SMD-чипов, его можно проверить мультиметром.


Рис.4 – прожектор с платой и светодиодами SMD.

Внутри корпуса находится драйвер, прокладки для защиты от влаги и плата с диодами. После разборки действовать нужно также, как и в случае с проверкой LED-лампы.

Анализ работоспособности диодов и радиоламп

Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.

https://youtube.com/watch?v=O9O2S_tR_lg

Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.

Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.

Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.

Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.

Прозвонка отдельных светодиодов

Для прозвонки отдельных светодиодов мультиметр следует перевести в режим проверки транзисторов Hfe. После диод вставляется в разъем, как на фото.


Рис.2 – прозвонка чипов через режим Hfe.

Данные контакты являются минусовыми и плюсовыми электродами, заставляющими диод светиться

Важно не перепутать полярность, так как светодиод не загорится. На всякий случай можно поменять местами выводы чипа, чтобы убедиться в его неисправности

Перед прозвонкой определите, где у диода анод и катод. Мультиметры могут иметь разные характеристики и конструкцию, а гнезда для проверки иногда отличаются. Но каждый имеет все необходимые слоты.

Самостоятельное изготовление щупа

Стандартным щупом проблематично прозвонить маленький светодиод, поэтому для комфортного пользования мультиметром его можно сделать самому. Для этого используется несколько элементов.

Швейная иголка

Понадобятся:

  • корпуса от черной и красной ручек для рукояток;
  • штекеры и кабель;
  • стальные швейные иглы 35-45 мм в длину и 0,8-1 мм в диаметре;
  • обрезки медного провода (пара – длиной 250-300 мм и пара – 120-150 мм в длину);
  • канифоль или спиртоканифоль.

Процесс изготовления осуществляется поэтапно:

  1. Провод нарезается и залуживается припоем.
  2. Иголки залуживаются припоем так, чтобы до острых частей оставалось 8-10 мм.
  3. Рядом с ушками иголок прикрепляются проводники 0,3-05 мм в диаметре, а потом наматываются витками до залуженной области.
  4. Обмотка покрывается припоем.
  5. Луженный кабель сгибается пополам вокруг отвертки. Свободные участки скрепляются друг с другом в косичку. Получившаяся петелька сгибается под углом.
  6. Проводники прикрепляются к иглам паяльником.
  7. Со всех мест соединения при помощи спирта удаляется налет.
  8. По центру иголок наматывается нитка до появления выпуклостей. Их понадобится покрыть клеем «Момент» и вставить в наконечники корпусов ручек, фиксируя максимально ровно.
  9. После просушки клея внутрь полостей заливается эпоксидка, которая застывает 24 часа.
  10. Концы щупов залуживаются и припаивается к штекерам.
  11. Проблемные участки для защиты оболочки от трения помещаются в термоусадочную трубку.
  12. Гибкие проводники изготавливаются из медных проводов красного и черного цвета длиной 1 м.
  13. Наконечники с иголками соединяются с гибкими проводниками паяльником. Кусочки ручек скрепляются между собой. Оптимальное сечение провода – 1,3 мм².

Штепсельная вилка

Разборная штепсельная вилка

Понадобятся:

  • советская вилка от электроприборов с латунными штырями;
  • старые щупы от мультиметра;
  • пластиковая трубка;
  • провод с толстыми медными жилами;
  • штекеры типа «банан».

Изготовление щупа из штепсельной вилки

Ход работы:

  1. Извлечение штырей из вилки путем выкручивания верхнего болта.
  2. Снятие основы со старых щупов – штырьки можно достать плоскогубцами.
  3. Отделение напильником загнутой части штырей и обточка их так, чтобы они с усилием помещались в отрезок пластиковой трубы.
  4. Разделение и зачистка акустического провода.
  5. Залуживание концов кабеля и концов штырей на местах припайки.
  6. Вставка провода в основу щупов старого мультиметра и припайка к нему латунного штепселя.
  7. Оттягивание кабеля назад и фиксация области его входа в трубку термоусадкой.

Проверка энергосберегающей лампы мультиметром

КЛЛ — компактная люминесцентная лампа, которую в России называют энергосберегающей, также не поддаётся проверке мультиметром. Её колба включена в сеть через сложную схему, которую нельзя прозвонить с внешних контактов. Проверяем работу лампы закручиванием её в заранее исправный патрон.

Таблица: соотношение мощности и сопротивления

Вт
150 25
85 40
63 60
48 75
38 100
27 150

Аналогично можно протестировать и лампочки в автомашине на двенадцать вольт. Нужно иметь в виду, что иногда в этих лампах имеется по две спирали. Одна из них отвечает за дальний свет, а вторая — за ближний. Этот же метод применим и для ламп дневного света трубчатого типа, они имеют тоже по две спирали, установленные по краям между электродами.

Галогеновые лампочки

Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.

Что делать, если галогеновая лампочка перестала гореть?

  • для начала стоит проверить напряжение в цоколе осветительного прибора;
  • если с напряжением все в порядке проверке подвергают лампочку.

Последовательность проверки галогеновой лампы

Проверять будем также мультиметром. Для этого устанавливаем на приборе режим для измерения минимального сопротивления.

  • кладем лампочку рядом с прибором;
  • берем щупы в руки;
  • прикладываем к выводам лампочки.

Показания зависят от типа лампочки и от того насколько она остыла после предыдущего включения. Сопротивления также будут разными для бытовой лампы на 220 вольт и для автомобильной на 12 вольт, но в любом случае величина сопротивления будет в пределах от 0.5 Ом до единиц Ом. Если же значение стремится к бесконечности, то лампа признается нерабочей.

Проверка лампы накаливания

В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.

Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.

Как проверить лампу мультиметром (последовательность действий):

  • Перевести мультиметр в режим «прозвона».
  • Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).

Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.

Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.

С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.

Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.

Можно ли проверить индикаторной отверткой

Для тестирования лампочки на работоспособность можно воспользоваться индикаторной отверткой. От полноценного тестера это устройство отличается лишь тем, что внутри у него есть батарейки. Исправность отвертки можно проверить, коснувшись пальцами контактов из металла, которые находятся на ее торцах. При касании светодиод-индикатор должен загореться.

Проверка лампы с помощью отвертки-индикатора выполняется по следующей схеме:

  1. Осветительное устройство нужно взять в одну руку за боковой контакт.
  2. Во вторую руку необходимо взять отвертку-индикатор и дотронуться ее стержнем до контакта в центре лампы, а одним из пальцев – торцевой части отвертки. В результате получится замкнутая цепь (через лампу, отвертку-индикатор и человеческое тело). Длительность тестирование – 2-3 секунды.

Индикаторной отверткой невозможно проверить автомобильные люминесцентные и светодиодные лампы. Такие осветительные устройства можно протестировать только с помощью подачи электричества на их контакты. При отсутствии специализированных знаний в сфере электрики, эту работу лучше доверить опытным специалистам.
