Делаем ремонт автоэлектрики своими руками
Автоэлектрика – это совсем несложное дело, нужно просто немного разбираться в электричестве и уметь опознавать неисправности. Их обязательно нужно вовремя устранять, чтобы машина могла беспрепятственно передвигаться.
Самостоятельно можно устранять и некоторые другие несложные поломки. Если же вы не можете справиться с более сложными проблемами, тогда будет проще обратитьсяза помощью в ближайшую автомастерскую, где специалисты сделают диагностику и выявят все поломки. После сделают качественный ремонт.
Самостоятельно можно сделать:
- Зарядить аккумулятор;
- Продлить работу электрического генератора;
- Заменить некоторые детали;
- Установить противотуманники.
Если в салоне автомобиля появился запах гари, значит, произошло замыкание или возгорание электрической проводки. В таком состоянии двигаться нельзя, нужно обязательно остановиться и открыть капот. После этого отключить клеммы от аккумулятора и вызвать эвакуатор, который доставит вас в автосервис.
( 1 оценка, среднее 4 из 5 )
Поиск фазы при наличии нулевого и заземляющего проводников
Если возникла необходимость в поиска фазы проводке, имеющей нулевой, фазный и заземляющий провода, это можно сделать контролькой. Присвойте каждому проводу номера (условно). Например, 1, 2, 3. Прикасайтесь к проводам по парам 1-2, 2-3, 3-1.
Изменения нужно фиксировать по лампочке:
- Прикосновение к 1- 2, лампа не светится. Провод 3 фазный
- Прикосновение к 2-3 и 3-1, 3 провод фазный.
Почему? При подсоединении провода к заземлению или нулю лампочка не будет светиться, потому что эти проводнике на щитке соединены вместе. Вместо контрольки можно использовать вольтметр, выбрав измерение переменного тока и рассчитанным до 300 В.
Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.
Всем известно что контролька(пробник) это самый, или почти самый главный инструмент автоэлектрика, она позволяет по быстрому проверить напряжение в важных частях проводки, «пробежаться по предохранителям». Да, для этого есть мультиметр, но попробуйте проверить пятьдесят предохранителей в блоке предохранителей мультиметром, это долго и муторно.
У меня есть несколько мультиметров, токовые клещи, осциллограф, сканеры-шманеры всякие и это всё используется каждый день, но контролька очень нужна при проведении первичной диагностики, проверки предохранителей. За более чем десять лет работы автоэлектриком я делал много контролек, это были варианты с резистором, светодиодом и шилом из тяги от китайских замков. Минус такой контрольки в том что невозможно определить какое напряжение мы измеряем, светодиод одинаково весело светится и от 12 вольт, и от 8, из-за этого можно зайти в тупик при поиске неисправности не увидев очевидную просадку напряжения. Я это проходил, как результат, поиск простой неисправности растянулся на несколько часов, после этого светодиодные контрольки ушли из моей работы.
Также были варианты в вилке прикуривателя с батарейкой и двумя светодиодами, показывающие и плюс и минус имеющие теже недостатки.
Вобщем в какой-то момент я решил что мне нужна хорошая «взрослая» контролька, с цифровым выводом информации, небольшим размером, с приличным дизайном, с возможностью зарядки от усб. Дисплей был выбран OLED 128*32, он имеет подходящие габариты и не требует подсветки. В качестве источника питания подошёл аккумулятор Robiton LP401225 ёмкостью 90мА. Управлять этим всем будет микроконтроллер Atmega328p. Также было решено запилить режим осциллографа. Корпус был смоделирован в программе Компас 3D и изготовлен на 3D принтере.
В итоге получилось вот что
Эту контрольку я использую уже около года, также несколько моих друзей пользуются такими. Получилось на мой взгляд круто. Не сказать что это было просто, но результат стоит того. Далее (по мере свободного времени обновляю статью) я вам расскажу как я делал такую контрольку и научу как сделать такою же. При наличии желания и свободного времени вы сможете собрать точно такую же.
https://youtube.com/watch?v=ZYbG2byvFzE
Вот примеры использования этой крутой контрольки
https://youtube.com/watch?v=diyG95tvscw
https://youtube.com/watch?v=A3C4mXJERgI
После того как я определился с компонентами для сборки контрольки нужно было всё это скомпоновать для того чтобы определиться с размерами будущей печатной платы и корпуса. Для моделирования использовал Компас 3D версии 16 Home лицензионный. Вот что получилось.
Корпус тоже создаём в Компасе.
Вот такая сборочка получилась
Далее сохраняем смоделированный корпус в формате STL и открываем в программе CURA.
В этой программе настраиваем нужные параметры для печати на 3д принтере, сохраняем файл и запускаем печать.
Вот такой корпус получился
Впринципе можно его обработать, покрыть лаком и использовать, но напечатанный на принтере корпус недостаточно прочен, поэтому я изготовил из силикона формы для заливки пластика.
Дальше была разработана в sprint layout плата и изготовлена с помощью лута. К сожалению фотографий той платы не сохранилось. После отладки я заказал платы а промышленом качестве. Сборка контрольки своими руками.
После этого была написана программа для атмеги.
to be continue…
Какой-то ШИМ, уже даже не помню что это и на каком автомобиле)
Проверка мотора дворников на гранте, сигнал концевика редуктора, очень удобно.
Проверка блока управления вентиляторами на Митсубиси, шим сигнал управления.
Проверка кислородного датчика на Митсубиси паджеро
контролька автоэлектрика, пробник автоэлектрика, миниатюрный осциллограф, осциллографический пробник, контролька на микроконтроллере авр, корпус своими руками на 3д принтере, моделирование корпуса электроники в компас 3д
И хотя на сегодняшний день уже существуют специальные индикаторные отвертки для проверки фазы, а также универсальные измерительные приборы, однако контрольные лампочки все еще ценятся и есть у каждого электрика и автолюбителя. Это простое и удобное устройство, с помощью которого можно узнать, есть ли напряжение в розетке, а также определить, какой из предохранителей в машине вышел из строя, и к какому пину на разъеме приходит 12 вольт. Далее мы расскажем, как сделать контрольку на 12 и 220 Вольт своими руками, предоставив наглядные фото примеры, схемы и видео инструкции, по которым каждый сможет собрать данный инструмент.
Продвинутая контролька автоэлектрика своими руками
Всем привет! Давно сидел на ресурсе и наконец-то созрел зарегистрироваться и выложить что-то полезное.
Многие из вас наверное знают, что контролька – главный инструмент автоэлектрика. У меня их достаточно много, некоторые делал самостоятельно, некоторые покупал. В хозяйстве обязательно нужно иметь вариант контрольки с батарейкой. Она облегчает поиск нужных цепей; прозвонку; проверку наличия напряжения; целый провод или в обрыве. Сегодня я покажу, как сделать вариант с аккумулятором.
Для изготовления контрольки понадобятся следующие элементы:
Отсек на 2 пальчиковые батарейки, с выключателем, который будет выступать корпусом;
Крокодил, для массового контакта;
Кнопочка без фиксации, для включения нагрузки;
Лампочки на 12 В, две штуки;
Аккумулятор на 3.7 В;
Светодиоды, в моем случае белый и фиолетовый;
Резисторы, подбирал по яркости свечения светодиодов (1 кОм и 750 Ом) и громкости бузера (91 Ом);
Пьезопищалка на 3 В, со встроенным генератором;
Кусок провода для крокодила — около 2 м.
Приступаем к размещению элементов внутри корпуса. Для начала удалим из него лишние элементы, чтобы поместить необходимые. Просверливаю в корпусе отверстие и закрепляю в нем иглу. К игле припаял площадку, которая упирается в корпус, со второй стороны прикрутил винтиком с помощью контактной группы. Игла металлическая, поэтому ее необходимо залудить. Я использую для этого ортофосфорную кислоту. Под зуммер просверлил отверстия рядом с иглой, чтобы выходил звук. Рядом с зуммером будет находится аккумулятор.
С тыльной стороны отсека просверлил отверстия под лампочки и светодиоды. Получилось не совсем ровно, но это не беда)
Теперь необходимо все наши компоненты спаять. Паять элементы контрольки будем по схеме.
Светодиоды размещаем параллельно и встречно.
Зачем нужен выключатель? Если подключить щуп и крокодил к блоку питания, и включить контрольку, то аккумулятор будет заряжаться. Вторая причина — часто, при выезде, щуп замыкался с крокодилом и контролька разряжалась. Выключатель поможет уберечься от такой неприятной ситуации.
Зуммер помогает дистанционно понять, что цепь замкнута.
Лампочки и кнопка нужны для того, чтобы на искомом проводе создать нагрузку. С их помощью мы можем определить силовой “плюс”. Также они помогают найти провода управления центральным замком. Одна лампочка потребляет примерно 50 мА, а для отработки центрального замка нужно большее напряжение. Поэтому я был вынужден использовать 2 лампочки.
После того, как спаяли все элементы, необходимо залить их горячим клеем, чтобы ничего не болталось. Перед фиксацией обязательно проверяем работоспособность контрольки и закрывается ли крышка с компонентами внутри.
Единственный момент, что я оставил не залитым аккумулятор, чтобы в случае чего, его можно было поменять. Мое размещение элементов в корпусе — не панацея. Каждый может доработать месторасположение под себя. Делается контролька автоэлектрика своими руками достаточно просто, поэтому каждый сможет повторить процесс у себя дома!
Если пост будет интересен, смогу поделиться другими наработками в сфере автоэлектрики)
Как работает универсальная индикаторная отвертка?
Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.
Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:
- выполненный из пластика остов (корпус рукоятки);
- металлическое «жало»;
- встроенный в корпус токопроводящий контакт и лимитирующий резистор;
- пружина;
- неоновый либо светодиодный индикатор;
- контактная пластина.
Виды и принцип работы индикаторной отвертки
Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.
Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.
Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.
Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.
Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:
- определитель фазы;
- определять обрыв цепи;
- позволяет найти место повреждения в проводнике;
- определять полярность источников постоянного тока;
- при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).
Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.
Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.
Как пользоваться отверткой индикатором
Ну что ж мы рассмотрели три вида индикаторных отверток, теперь рассмотрим как пользоваться отверткой индикатором и проверим их в работе.
Обычный индикатор
Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.
Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.
Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.
Как пользоваться индикаторной отверткой со светодиодом
Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.
Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя. Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.
Проверка цифровым тестером
В режиме прозвонки
Каждый мультиметр имеет режим прозвонки, с помощью которого можно проверить целостность электрического соединения. На панели прибора данный режим обозначается специальным символом.
Чтобы проверить работоспособность лампочки нужно:
- установить переключатель в режим прозвонки (проверки на обрыв);
- коснуться одним щупом центрального контакта, а другим – бокового (для ламп накаливания с резьбовым цоколем).
Если осветительный прибор исправен, то тестер издаёт звук, а на ЖК-дисплее появляется число в пределах 3-200 Ом.
Компактную люминесцентную (КЛЛ) и светодиодную лампу таким способом не протестируешь, из-за наличия внутри электронной схемы. Отдельно можно проверить пригодность только стеклянную спираль КЛЛ. Для этого её нужно аккуратно отделить от цокольной части и прозвонить две пары проволочных выводов, идущих на плату электронного балласта.
В режиме проверки сопротивления
Существует ещё один, более точный, метод диагностики спиральных ламп с помощью мультиметра. Им можно не только определить пригодность лампочки, но и узнать её сопротивление. Зачем это нужно? Например, заводской отпечаток на колбе лампы накаливания стёрт. Следовательно, её мощность неизвестна. Данный способ поможет решить эту проблему.
Теперь о том, как проверить лампочку мультиметром в режиме сопротивления. Для этого нужно перевести переключатель на позицию с пределом 200 Ом, а затем коснуться щупами электрических контактов лампы точно так же, как в режиме прозвонки. В этом случае звуковой сигнал отсутствует, а на ЖК-дисплее появится значение сопротивления в Омах. Если на табло осталась «1», то внутри осветительного прибора обрыв.
По измеренному сопротивлению спирали в холодном состоянии можно сделать вывод о её мощности. В нами составленной таблице приведены данные об основных типах ламп, применяемых в быту.
Конструкция и способ применения
Особенности конструкции и механизм действия стоит рассмотреть более детально для некоторых видов.
Однополюсные указатели оснащены соответственно одним полюсом, при помощи которого и узнают показатели напряжение в электросети. Как проверить это напряжение? Для этого нужно полюсом коснуться токоведущей части устройства.
При этом процесс замыкания с заземлением происходит непосредственно через человеческое тело в момент его прикосновения к контакту, расположенному на указателе, пальцем. Ток в этот момент возникает не значительный, практически минимальный около 0,3 миллиампера, но лампочка однако, включается.
Внутри корпуса располагается резистор и неоновая лампочка, а нижняя его часть оборудована пружинкой и щупом, при этом верхняя имеет площадку для контакта с пальцем при соприкосновении.
Однополюсный прибор предназначен проверять исключительно переменный ток, потому что при токе постоянном неоновый свет не появиться (лампа не включиться), несмотря на наличие напряжения. Чаще всего такой прибор применяют для проверки фаз патронов, выключателей, розеток и пр.
Без средств индивидуальной защиты, в частности без защиты рук резиновыми перчатками, можно применять указатель при напряжении до 1000 вольт. В соответствии с правилами электробезопасности запрещается применять контрольную лампу, которая вставляется в патрон с присоединенными к ней отрезками провода. В результате внезапного увеличения напряжения в электросети, колба лампы разорвется, что может привести к травматизму работника электросети.
Недостатком однополюсного прибора является малая чувствительность и определение напряжения лишь до 90 В.
Как работает универсальная индикаторная отвертка?
Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.
Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:
- выполненный из пластика остов (корпус рукоятки);
- металлическое «жало»;
- встроенный в корпус токопроводящий контакт и лимитирующий резистор;
- пружина;
- неоновый либо светодиодный индикатор;
- контактная пластина.
Виды и принцип работы индикаторной отвертки
Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.
Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.
Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.
Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.
Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:
- определитель фазы;
- определять обрыв цепи;
- позволяет найти место повреждения в проводнике;
- определять полярность источников постоянного тока;
- при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).
Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.
Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.
Как работает контрольная лампа
Обыкновенная лампочка накаливания не знает какая ей уготована судьба.
Она в любой схеме работает совершенно одинаково в качестве контрольной или осветительной:
- светится при подаче по проводам на ее нить номинального напряжения;
- взрывается или перегорает при его значительном превышении;
- не создает свечения от малых токов, силы которых недостаточно для разогрева вольфрамовой спирали.
Название «Контрольная лампа» ей придумали люди, когда стали ею оценивать наличие тока в проблемной цепи.
Практически до конца ХХ века контрольная лампа широко применялась электриками для обнаружения неисправностей в проводке даже после того, как ее использование было запрещено правилами и жестоко каралось инспекторами. Но многие люди до сих пор пользуются этой опасной схемой.
Из воспоминаний электрика
Два десятка лет назад пришлось работать в составе бригады релейщиков, обслуживающей оборудование подстанции 330 кВ и большое количества разъездных объектов с меньшим напряжением — 110/10 кВ. Аппаратура защит, автоматики и управления на них размещена в шкафах, ящиках или на панелях со слабым освещением.
А контакты реле, все детали схемы электроники очень мелкие и требуют хорошего зрения. Освещали их различными дополнительными способами, включая карманные фонарики. Удобных налобных светильников тогда просто не было. Поэтому решили изготовить своими руками переноску для освещения.
Сделали ее быстро и решили показать инспектору по охране труда. Он осмотрел и заметил, что:
- устройство светильника взято от плафона с высокой степенью защиты по IP, имеет корпус, хорошо противостоящий механическим повреждениям и прочное стекло;
- кабель питания с высокопрочной электрической изоляцией надежно вставлен в корпус с резиновой трубкой, защищающей его от излома при перегибах;
- в целом монтаж выполнен надежно.
А его вывод нас огорошил: это не переноска, а контрольная лампа, качественно замаскированная под светильник. Поэтому пользоваться ею он запрещает…
Спорить с начальством в энергетике бессмысленно. Однако с его помощью удалось заказать и получить аккумуляторные переноски для подсветки. Работать с ними было не совсем удобно, но наш вопрос частично решился.
Принцип работы индикатора напряжения и контрольной лампы
У обоих этих приборов осуществляется проверка наличия тока лампочкой, но она реализуется разными способами. Рассмотрим их.
Общие черты
Сразу обращаю внимание на один важный момент, который позволит избежать много ошибок, допускаемых начинающими электриками. При работе с индикатором или измерительными приборами необходимо представлять картину протекания тока через них по всему пути от источника до нити накала в замкнутой схеме и помнить, что напряжение представляет разность потенциалов между определенными точками, а не потенциал одной из них
При работе с индикатором или измерительными приборами необходимо представлять картину протекания тока через них по всему пути от источника до нити накала в замкнутой схеме и помнить, что напряжение представляет разность потенциалов между определенными точками, а не потенциал одной из них.
Этого принципа стоит придерживаться при анализе схем.
Как проверяется напряжение контрольной лампой
Рассмотрим на примере схемы работы обыкновенной комнатной розетки. К ней подводится потенциал фазы и нуля от вторичной обмотки силового трансформатора на подстанции.
Ток течет по замкнутой цепи через подводящий кабель, контакты розетки, провода контрольки, ее нить накала. Кстати, у обыкновенной настольной лампы схема работает точно так же.

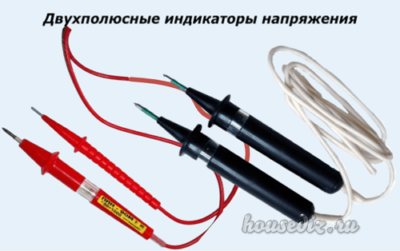

Работа двухполюсного индикатора напряжения
Его конструкцию можно представить двумя проводами с контактами и корпусом, в котором расположен токоограничивающий резистор с неоновой или светодиодной лампой.
Ток течет точно так же, как в предыдущей схеме.
