Изолирующие штанги

Условия использования

Дабы избежать неблагоприятных последствий, устройства необходимо использовать в соответствии с правилами эксплуатации, поэтому внимательно ознакомьтесь с инструкцией к прибору.

Здесь указаны только основные положения.

Не забывайте о том, что каждый производитель делает уникальный прибор. Принципы его работы могут отличаться от аналогов. Ознакомьтесь внимательно со следующими правилами:

Температурный режим работы прибора от минус 40 градусов, до плюс 45.

Запрещается использовать прибор, не имеющий сертификата качества. Такое устройство может работать неисправно и нанести вред как электроконструкции, так и вам лично.

Не используйте инструмент при влажности более 98% при температуре 25 градусов. Не работайте во время дождя, снега, тумана и пр. атмосферных явлениях, предполагающих высокую влажность.

Не пользуйтесь шаткими опорами, вроде стремянки или лесов. Используйте устойчивую лестницу или манипулятор, если есть необходимость.

К работе допускаются люди, имеющие сертификат или разрешение. Сотрудник обязан использовать диэлектрические перчатки и ботинки. Также необходимо надевать диэлектрическую рабочую форму специального назначения, очки и респиратор. Таким образом, вы будете более защищены от удара электротоком.

Каждый раз, перед проведением работ, делайте визуальный осмотр штанги. При обнаружении каких-либо изъянов, пользуйтесь другим инструментом. Это обязательно и общепринято для всех.

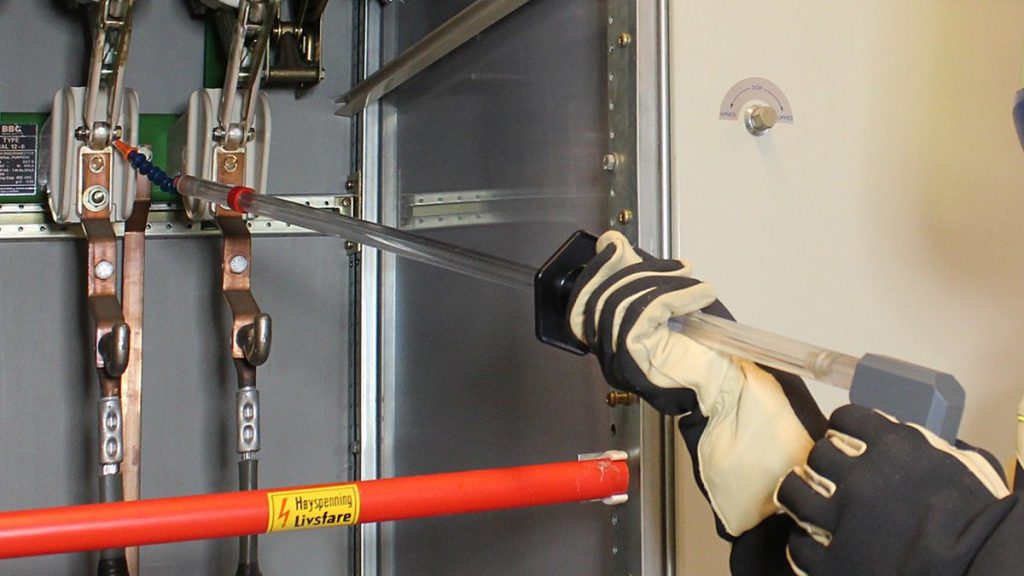

Фото с сайта dehn-ru.com

Тестирование и испытания при работе не проводятся. Существуют только плановые тесты, которые делают регулярно, по истечении обозначенного периода. В редких случаях проводятся внеплановые проверки, после того, как прибор упал или вернулся с ремонта.

Требования к отдельным видам

Предметы индивидуальной защиты должны храниться идеальном состоянии

В общий набор предохраняющих средств согласно ПУЭ входит не только особое снаряжение, но и специальный токовый инструмент. Основное его назначение – защитить работающего в электросетях человека от непосредственного контакта с высоким потенциалом. К конкретным видам защитных средств любого типа предъявляется ряд особых требований, приводимых ниже:

• Входящие в комплектацию снаряжения отдельные предметы (резиновые перчатки, например, а также прорезиненная обувь и другие вещи) хранятся в идеально чистом состоянии. Только в этом случае они способны выполнять свои функции, состоящие в надежной изоляции человеческого тела от открытых токопроводящих частей электрооборудования.
• Защитные приборы с ручками-захватами (они используются при работе в электроустановках с любым вольтажом) должны иметь на держателях ограничительные кольца.
• Инструментом он берется за ручки только на участках, расположенных до ограничительного кольца.

Последнее требование обусловлено тем, что нормативами определен предельно допустимый зазор до токоведущих частей, считающийся безопасным. При этом особое внимание обращается на изолированную часть держателя, длина которой делается достаточной для того, чтобы обеспечить гарантирующую защиту от удара током

ЧПТУП «Электротехлабсервис» — 8(029)5577616

Аттестат аккредитации № BY/112.2.4955 Действителен до 15.09.2022 г.

К ручному электроизолирующему инструменту относится слесарно-монтажный инструмент с изолирующими рукоятками (ключи гаечные разводные, трещеточные; плоскогубцы, пассатижи; кусачки боковые и торцевые; отвертки, монтерские ножи нескладные), применяемый для работы под напряжением в электроустановках до 1000 В в качестве основного электрозащитного средства.

Разрешается применять ручной электроизолирующий инструмент, изготовленный в соответствии с требованиями ГОСТ 11516 (с однослойной и многослойной изоляцией) и МЭК 900 (1987) (с многослойной изоляцией).

Инструмент для работ под напряжением может быть двух видов: с нанесенным на металлический корпус электроизолирующим покрытием (изолированный инструмент); изготовленный из электроизоляционного материала и имеющий при необходимости металлические вставки (изолирующий инструмент).

Изолирующие рукоятки должны быть выполнены в виде диэлектрических чехлов, насаживаемых на ручки инструмента, или неснимаемого однослойного или многослойного покрытия из влагостойкого, маслобензостойкого, нехрупкого электроизоляционного материала, наносимого методом литья под давлением, окунания. Каждый слой многослойного изоляционного покрытия должен иметь свою окраску. Поверхность изолирующего покрытия не должна быть скользкой. Форма и рифление поверхности изолирующих рукояток должны обеспечивать удобство пользования инструментом.

Соединение изолирующих рукояток с ручками инструмента и изоляцией стержней отверток должно быть прочным, исключающим возможность их взаимного продольного перемещения и проворачивания.

Изоляция должна покрывать всю рукоятку и иметь длину не менее 100 мм до середины ограничительного упора. Упор должен иметь высоту не менее 10 мм, толщину – не менее 3 мм и не должен иметь острых кромок и граней. Высота упора отвертки – не менее 5 мм. Изоляция стержней отверток должна оканчиваться на расстоянии не более 10 мм от конца лезвия отвертки.

Толщина многослойной изоляции не должна превышать 2 мм, однослойной — 1 мм. Изоляция стержней отверток не должна иметь упоров и должна оканчиваться на расстоянии не более 10 мм от конца лезвия отвертки. Изолирующее покрытие должно быть нанесено на ручку и стержень отвертки. При этом толщина изоляции на расстоянии не менее 30 мм от неизолированной рабочей части не должна превышать 2 мм. Допускается применение ручного электроизолирующего инструмента, выполненного в соответствии с международным стандартами.

У пассатижей, плоскогубцев, кусачек и т.п. длина ручек которых менее 400 мм, изолирующее покрытие должно иметь упор высотой не менее 10 мм на левой и правой частях рукояток и 5 мм – на верхней и нижней частях рукояток, лежащих на плоскости. Если инструмент не имеет четкой неподвижной оси, упор высотой 5 мм должен находиться на внутренней части рукояток инструмента.

У монтерских ножей минимальная длина изолированных ручек должна составлять 100 мм. На ручке должен находиться упор со стороны рабочей части высотой не менее 5 мм, при этом минимальная длина изолирующего покрытия между крайней точкой упора и неизолированной частью инструмента по всей рукоятке должна составлять 12 мм, а длина неизолированного лезвия ножа не должна превышать 65 мм.

Электроизолирующие покрытия инструмента не должны иметь раковин, трещин, сколов, вздутий и других дефектов.

В процессе эксплуатации механические испытания инструмента не проводят.

Для проведения испытаний инструмент, предварительно очищенный от грязи и жира, погружают изолированной частью в ванну с водой температурой от 15 °С до 35 °С так, чтобы вода не доходила до края изоляции на 10 мм, а металлическую часть инструмента подключают к держателям объекта испытаний с помощью специальных приспособлений.

Инструмент с многослойной изоляцией в эксплуатации осматривают не реже одного раза в шесть месяцев и электрическим испытаниям не подвергают. Если покрытие состоит из двух слоев, то при появлении другого цвета из-под верхнего слоя инструмент должен быть заменен.

Периодичность испытания ручного электроизолирующего инструмента — 1 (один) раз в 12 месяцев

Электрофизические измерения

Испытание электроизолирующих (диэлектрических) перчаток

Испытание электроизолирующих (диэлектрических) бот

Испытание электроизолирующих (диэлектрических) галош

Испытание клещей измерительных и электроизолирующих

Испытание переносных заземлений электроустановок до и выше 1000 В

Испытание указателей напряжения до 1000 В

Испытание указателей напряжения выше 1000 В

Испытание указателей напряжения совпадения фаз

Испытание штанг измерительных и электроизолирующих

Технология испытания

Существует один способ испытаний для этого защитного средства – отделяющие элементы оперативных или измерительных устройств испытывают повышенным напряжением.

Разновидностей изоляционных штанг очень много, соответственно и классов напряжения, где они используются, также много. Поэтому при проведении проверок пользуются специальной таблицей, где указываются все наименования конструкций в зависимости от класса напряжения. Там же указывается периодичность испытательных работ и их продолжительность.

Так выглядит эта таблица:

Методика испытаний изолирующей штанги повышенным напряжением демонстрируется на видео:

https://youtube.com/watch?v=-m_evs04FZo

https://youtube.com/watch?v=0EJaAoOxnto

Средства защиты в электроустановках напряжением до 1000 В.

Основными средствами защиты, применяемыми в электроустановках напряжением до 1000 В, являются изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, слесарно-монтажный инструмент с изолирующими рукоятками, диэлектрические перчатки. В электроустановках напряжением до 1000 В дополнительными средствами защиты являются диэлектрические галоши, диэлектрические резиновые ковры, изолирующие подставки и накладки, переносные заземления, оградительные устройства, плакаты и знаки безопасности. Изолирующие оперативные штанги предназначены для различных операций в распределительных устройствах напряжением выше 1000 В: включения и отключения ножей однополюсных разъединителей, определения мест вибрации сборных шин на опорных изоляторах, проверки с помощью термосвечи степени нагрева токоведущих частей, находящихся под напряжением. Изолирующие штанги могут применяться для выполнения некоторых работ на токоведущих частях, находящихся под напряжением, – очистки изоляторов от пыли, присоединения временных электроприемников, наложения и снятия переносных заземлений.

На рис. 9.17 показан общий вид изолирующей оперативной штанги, состоящей из трех частей – рабочей частя 1 в виде стального наконечника с пальцем для захвата ножей разъединителей; изолирующей части 2, изготовленной из бумажно-бакелитовой или стеклопластиковой трубки, и рукоятки-захвата 4, являющейся продолжением изолирующей части и отделенной от нее ограничительным кольцом 3 (граница захвата штанги рукой).

Рис. 9.17. Оперативная изолирующая штанга

Наименьшая допустимая длина изолирующей части штанги должна соответствовать номинальному напряжению электроустановки. Так, при напряжениях от 2 до 15 кВ длина изолирующей части штанги должна быть не менее 0,7 м; от 15 до 35 кВ – 1,1 м.

Штанги типа ШО-10У1 на номинальное напряжение электроустановки 10 кВ и ШО-35У1 на 35 кВ, изготовленные из бумажно-бакелитовой трубки, в рабочей части снабженны приспособлениями для навинчивания прибора – указателя напряжения или струбцины для наложения на отключенные токоведущие части переносных заземлений Оперативная универсальная штанга типа ШОУ оборудована в рабочей части раздвижными губками для захвата трубчатых предохранителей, которые разрешается при помощи такой штанги заменять, не снимая напряжения с электроустановки.

При выполнении операций с применением штанги необходимо надевать диэлектрические перчатки и стоять на изолирующем основании (резиновый диэлектрический ковер, подставка на изоляторах) или быть в диэлектрических ботах.

Оперативные штанги, находящиеся в эксплуатации, подлежат периодическим испытаниям повышенным переменным напряжением, равным трехкратному линейному напряжению электроустановки (ниже 110 кВ), но не менее 40 кВ, в течение 5 мин 1 раз в 24 мес. Штанги, применяемые в электроустановках напряжением 110-500 кВ, испытывают трехкратным фазным напряжением в те же сроки.

Изолирующие клещи предназначены для снятия или установки под напряжением трубчатых предохранителей, а также для надевания или снятия диэлектрических колпаков на ножи отключенных однополюсных разъединителей (отключаемых на время производства работ) и других аналогичных работ в электроустановках напряжением до 35 кВ.

На рис. 9.18 показан общий вид изолирующих клещей типа К-1000, предназначенных для смены предохранителей типов ПР-1, ПР-2, НПН в электроустановках напряжением до 1000 В. На рис. 9.19 показано схематически устройство изолирующих клещей для электроустановок номинальным напряжением б, 10 и 35 кВ, которые служат для замены под напряжением трубчатых предохранителей типов ПК и ПКТ. Изолирующие клещи имеют изолирующую часть из бумажно-бакелитовых стержней.

Рис. 9.18. Изолирующие клещи типа К-1000

Рис. 9.19. Изолирующие клещи для электроустановок напряжением выше 1000 В

При пользовании изолирующими клещами оператор должен надевать диэлектрические перчатки, а при смене предохранителей – быть также в защитных очках. Клещи следует держать на вытянутых руках и не касаться ими одновременно двух токоведущих частей или токоведущих и заземленных частей электрооборудования.

Испытания изолирующих клещей повышенным напряжением производятся аналогично испытаниям изолирующих штанг.

При работе с электроникой правилами по технике безопасности рекомендуется обесточивать приборы. Но не всегда это возможно сделать. Для безопасной работы и защиты от ударов током применяются различные устройства. Наиболее часто — это изолирующие клещи.

Отличие от коллективных

В зависимости от условий возникновения нештатной ситуации, аварии на производстве или проведении опасных работ с электричеством различают два основных вида защиты при работе в электроустановках – это индивидуальные  и коллективные средства.

Индивидуальные средства защиты направлены на обеспечение безопасности отдельного работника при воздействии опасного высокого напряжения и электрического тока.

Коллективные меры направлены на защиту группы сотрудников при осуществлении коллективной работы в опасных условиях поражения электрическим током.

Коллективные средства предназначены для нивелирования воздействия опасного тока по площадям при работе с крупными электроустановками группой сотрудников.

К таким инструментам и предметам относятся ограждения, переносные ограждения, предметы зануления, информационные средства, предупреждающие об опасности и проводимых работах.

Такие коллективные средства служат для безопасности не только самих рабочих, осуществляющих работы с электроустановками, но и иного персонала, предупреждая об опасности.

Индивидуальные средства защиты позволяют и обеспечивают надежную защиту при работах с высоким напряжением и опасными токами. Такие средства служат для защиты отдельного работника от негативного воздействия поражающих свойств электричества.

Учитывая специфику работы организации и установленное оборудование, а вместе с ним и опасность воздействия такие средства различаются в зависимости от напряжения, которое могут выдержать.

Также такие предметы могут, как нести именно защитные функции, так и осуществлять контроль и мониторинг напряжения.

Невыполнение данных предписаний ведет к получению вреда здоровью, несчастному случаю, травмам или смерти, а также выходу оборудования из строя.

При этом в отношении организации и должностных лиц будет осуществлена проверка нарушений и недочетов и, соответственно, привлечение к ответственности вплоть до уголовной.

Наличие таких средств обязательно на предприятиях, осуществляющих трудовую деятельность на промышленном оборудовании, при проведении профилактических или ремонтных работах с электросетями, а также в случаях возникновения нештатных или чрезвычайных ситуаций.

Перечень СИЗ от поражения электрическим током

К индивидуальным предметам, которые защищают работника во время осуществления электрических работ в электроустановках, относятся:

• Резиновые изделия по защите. Так как резина не является проводником электричества именно предметы и инструменты, покрытые данным материалом, считаются самыми безопасными. Перчатки, боты или галоши могут обеспечить высокий уровень защиты при работах с установками напряжением как до 1000 вольт, так и более (в зависимости от толщины материала и соответствии стандартам ГОСТ).
• Штанги для изоляции напряжения используются именно при ремонте и профилактике оборудования для устранения утечек напряжения.
• Клещи и защитные щитки используются при осуществлении ремонтных работ. Данные клещи способны выдерживать в зависимости от вида напряжение как до, так и более 1000 вольт. При помощи данного инструмента осуществляется ремонт электрических элементов, которые могут или находятся под напряжением.
• Диэлектрические перчатки – являются первичным средством защиты от поражения током, так как чаще всего именно через руки происходит негативное воздействие и нанесение вреда здоровью. Такие перчатки также различаются по классам в зависимости от степени удержания напряжения.
• Указатели напряжения – выступают предметами мониторинга и измерения поражающих свойств тока на конкретном участке электроприбора. Такие средства должны быть в комплекте работника в обязательном порядке для осуществления качественного ремонта.

Список СИЗ для работы электрика и электромонтера

Во время осуществления профилактики или ремонтных работ в электроустановках электрик или электромонтер может быть защищен посредством использования различных средств индивидуальной защиты:

• щитки и очки используются для защиты от воздействия искры и иных негативных эффектов электрического тока;
• диэлектрические перчатки;
• резиновые галоши, боты, коврики, ограждения;
• защитные очки и щитки от искр и возгорания;
• противогазы при опасности задымления;
• указатели напряжения и иное оборудование для мониторинга.

Только комплексное применение данных предметов в совокупности позволит обеспечить приемлемый уровень защиты сотрудника.

Штанги изолирующие

le class=»post-holder single-post»>

Назначение и конструкция

1. Штанги изолирующие предназначены для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей разрядников и т.п.), измерений (проверка изоляции на линиях электропередачи и подстанциях), для наложения переносных заземлений, а также для освобождения пострадавшего от электрического тока.

2. Штанги должны состоять из трех основных частей: рабочей, изолирующей и рукоятки.

3. Штанги могут быть составными из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должна быть обеспечена надежная фиксация звеньев в местах их соединений.

4. Оперативные штанги могут иметь сменные головки (рабочие части) для выполнения различных операций. При этом должно быть обеспечено их надежное закрепление.

5. Составные штанги переносных заземлений для электроустановок напряжением 110 кВ и выше, а также для наложения переносных заземлений на провода ВЛ без подъема на опоры могут содержать металлические токоведущие звенья при наличии изолирующей части с рукояткой.

Эксплуатационные испытания

6. В процессе эксплуатации механические испытания штанг не проводят.

7. Электрические испытания повышенным напряжением изолирующих частей оперативных и измерительных штанг, а также штанг, применяемых в испытательных лабораториях для подачи высокого напряжения, проводятся согласно требованиям. При этом напряжение прикладывается между рабочей частью и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

Испытаниям подвергаются также головки измерительных штанг для контроля изоляторов в электроустановках напряжением 35 — 500 кВ.

8. Штанги переносных заземлений с металлическими звеньями для ВЛ подвергаются испытаниям на изгиб.

Испытания остальных штанг переносных заземлений не проводят.

9. Нормы и периодичность электрических испытаний штанг приведены в таблице.

Правила пользования

10. Перед началом работы со штангами, имеющими съемную рабочую часть, необходимо убедиться в отсутствии «заклинивания» резьбового соединения рабочей и изолирующей частей путем их однократного свинчивания-развинчивания.

11. Измерительные штанги при работе не заземляются, за исключением тех случаев, когда принцип устройства штанги требует ее заземления.

12. При работе с изолирующей штангой подниматься на конструкцию или телескопическую вышку, а также спускаться с них следует без штанги.

13. В электроустановках напряжением выше 1000 В пользоваться изолирующими штангами следует в диэлектрических перчатках.

Требования к изолирующим штангам

Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:

• Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
• Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
• Наконечник должен четко захватывать элемент, для которого он предназначен – предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
• По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
• Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
• Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.

Средства защиты в электроустановках

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

***

СИЗ

Защитные средства делятся на 2 категории: коллективные и индивидуальные.

Защитные средства классифицируются на: 1. Изолирующие 2. Ограждающие 3. Приспособления для работы на высоте 4. Вспомогательные приспособления 5. Экранирующие.

Изолирующие защитные средства.

Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

Все изолирующие защитные средства делятся на:

1. Основные
2. Дополнительные

Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

основные изолирующие средства:

1. диэлектрические перчатки,
2. изолирующие токоизмерительные клещи,
3. монтерский инструмент с изолированными рукоятками,
4. токоискатели.

дополнительные изолирующие средства:

1. диэлектрические галоши
2. коврики
3. изолирующие подставки

В электроустановках выше 1000 В: основные изолирующие средства:

1. изолирующие штанги
2. изолирующие токоизмерительные клещи
3. указатели напряжения

дополнительные изолирующие средства:

1. монтерский инструмент с изолированными ручками
2. диэлектрические перчатки
3. боты
4. коврики
5. изолирующие подставки

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

В соответствии с приложением №8 к Инструкции по применению и испытанию средств защиты, используемых в электроустановках СО 153-34.03.603-2003

Требования к защитным средствам

Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т.п.), ставится штамп следующей формы:

Требования

К ручному изолированному инструменту

нструмент включает следующие элементы:

• отвертки;
• пассатижи;
• плоскогубцы;
• кусачки;
• ключи;
• ножи монтерские.

ИТакой инструмент может быть выполнен в двух вариантах:

• из проводящего материала, полностью или частично покрытого изоляционным материалом;
• из изоляционного материала с металлическими вставками.

Приобретаемый инструмент необходимо проверить на соответствие таким требованиям:

• изолирующий слой должен быть не снимаемым и выполнен из прочного влагостойкого материала;
• изоляция стержня отверток должна оканчиваться не ближе 10 мм от конца ее жала;
• у плоскогубцев, кусачек и пассатижи на рукоятках должны быть упоры не менее 5-10 мм;
• у монтерских ножей изолирующая ручка должна быть не менее 10 см. Со стороны рабочей части ножа должен быть упор не менее 5 мм.

К диэлектрическим перчаткам

Перчатки могут быть бесшовные, со швом, трехпалые и пятипалые. Длина их должна быть около 350 мм, размер должен позволять надевать перчатки на тканевые рукавицы, а ширина – натягивать их на рукава одежды.

При приобретении перчаток необходимо проверить их на отсутствие механических повреждений и загрязнений, а также на наличие проколов.

К защитной обуви

К специальной обуви относятся боты и галоши. Галоши используются при работе в сетях до 1000 В, а боты – в любых сетях. Защитная обувь должна состоять из резинового верха, рифленой подошвы и подкладки из текстиля. Боты должны быть высотой не менее 160 мм, а, кроме того, у них должны быть отвороты.

Итог

В заключение хотелось бы отметить, что современный мир не мыслит себя без электричества. А значит, и без измерительных штанг обойтись нельзя.

Трудно себе представить, что произойдет, если во всем мире отключится подача электроэнергии. Наверное, наступит хаос и паника. Поэтому следует с большим почтением и уважением относиться к людям, обслуживающим электроустановки, а соответствующим органам максимально обеспечить их всеми необходимыми средствами индивидуальной защиты.

Итак, мы выяснили, что собой представляет такой технический инструмент, как изолирующая штанга.

Добрый день, дорогие гости сайта «Заметки электрика».

Продолжаем изучать вопросы . И сегодня наша статья посвящена под названием изолирующая штанга.

Применение изолирующих штанг очень разнообразно. Все я перечислять не буду. Скажу только самое распространенное.

Изолирующие штанги применяют для:

• работы дежурного персонала — (снятие и установка предохранителей, действия с разъединителями, рубильниками и т.п.)

В зависимости от их применения изолирующие штанги разделяются на:

• оперативные

для переносных заземлений

измерительные

Все требования к изолирующим штангам различного назначения приведены в ГОСТ.

Конструктивно, изолирующая штанга состоит из 3 частей:

• рабочая часть

изолирующая часть

рукоятка

Изолирующие штанги могут быть как сплошными, так и составными. Последние обычно состоят из нескольких звеньев, которые соединяются между собой деталями, выполненными из изоляционных материалов или металла.

Существуют изолирующие штанги с телескопической конструкцией. К ним особое требование уделяется на фиксацию звеньев соединений.

Оперативные штанги имеют сменную рабочую часть, а именно сменные головки, для выполнения разного рода операций и действий.

Вес изолирующих штанг на напряжение до 330 (кВ) должен таким, чтобы работать с ними можно было одному человеку. Уже свыше 500 (кВ) вес штанги может быть больше, и соответственно, этими штангами должны работать 2 человека с применением поддерживающих устройств.

Ниже я приведу две таблицы с основными размерами изолирующих штанг разного назначения.

Испытания изолирующих штанг

Изолирующим штангам проводят только . В объем испытаний входит испытания повышенным напряжением изолирующих частей измерительных и оперативных штанг.

Испытательное напряжение подается между рабочей частью и временным электродом (кольцом), который предварительно устанавливается на границе рабочей и изолирующей частями.

Т.к. существует большое разнообразие изолирующих штанг, а также класс напряжения, где они применяются, то для проведения испытаний можно воспользоваться следующей таблицей. В таблице указаны все виды изолирующих штанг разного класса напряжения, продолжительность и периодичность их испытаний.

Изолирующие штанги для установки (снятия) переносных заземлений с металлическими звеньями для воздушных линий испытывают аналогично. Остальные штанги для переносных заземлений электрическим испытаниям не подлежат.

Похожие записи:

Синусоидальный ток и его основные параметры Ночник с датчиком движения Конструкция асинхронного электродвигателя: устройство механизма от а до я! применение и характеристики современных электродвигателей (160 фото) Какое напряжение в электрической сети компьютерного класса Как штробить стены под проводку болгаркой своими руками без пыли Определение направления вектора магнитной индукции с помощью правила буравчика и правила правой руки
