Схема мультивибратора

Изготовить металлоискатель на микросхеме 555 сможет любой начинающий радиолюбитель, но для этого нужно изучить особенности работы этого прибора. Мультивибратор – это специальный генератор, который вырабатывает с определенной периодичностью прямоугольные импульсы. Причем строго задается амплитуда, длительность и частота – зависят значения от того, какая задача стоит перед устройством.

Для формирования повторяющихся сигналов применяются резисторы и конденсаторы. Длительность сигнала t1, паузы t2, частоту f, и период T можно найти по следующим формулам:

  • t1=ln2*(R1+R2)*C=0,693*(R1+R2)*C;
  • t2=0,693*C*(R1+2*R2);
  • T=0,693*C*(R1+2*R2);
  • f=1/(0,693*C*(R1+2*R2)).

Исходя из этих выражений, можно увидеть, что пауза по длительности не должна быть больше времени сигнала

Другими словами, скважность не будет никогда больше 2. От этого напрямую зависит практическое применение микросхемы 555

Схемы различных устройств и конструкций строятся по даташитам — инструкциям. В них даны все возможные рекомендации для сборки приборов. Скважность можно найти по формуле S=T/t1. Чтобы увеличить этот показатель, необходимо добавить в схему полупроводниковый диод. Его катод соединяется с шестой ножкой, а анод с седьмой.

Если посмотреть в даташит, то в нем указывается обратная величина скважности – ее можно посчитать по формуле D=1/S. Измеряется она в процентах

Работу схемы мультивибратора можно описать следующим образом:

  1. При подаче питания конденсатор полностью разряжен.
  2. Таймер переводится в высокоуровневое состояние.
  3. Конденсатор накапливает заряд и на нем напряжение достигает максимума – 2/3 от питающего.
  4. Происходит переключение микросхемы и на выходе появляется низкоуровневый сигнал.
  5. Конденсатор разряжается в течение t1 до уровня 1/3 от питающего напряжения.
  6. Микросхема 555 переключается снова и на выходе образуется опять высокоуровневый сигнал.

Такой режим работы называется автоколебательным. На выходе постоянно изменяется величина сигнала, микросхема-таймер 555 равные промежутки времени находится в различных режимах.

Проверка работоспособности

Для своих самоделок NE555 можно выпаять из старого, ненужного или уже неисправного оборудования. Она встречается в пультах управления, терморстатах, терморегуляторах, ёлочных гирляндах, светомузыкальных и различных устройствах с временной задержкой включения, автомобильных тахометрах и др. Если повезло и Вам удалось найти её, то перед использованием в своих электронных конструкциях, необходимо определить её на работоспособность.

Проверить мультиметром не получится. Поэтому для этих целей обычно используют простенький тестер – он же «мигалка на светодиодах». Если после подключения питания оба диода поочередно помигивают, то NE-шка рабочая. В противном случае – неисправна.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле: t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

  1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
  2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

  • подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
  • пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке. В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1. Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам:

Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7

Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

Устройство с функцией задержки включения

Перейдем непосредственно к реле времени. В этой статье мы разберем с одной стороны схему максимально простую, но с другой стороны не имеющую гальванической развязки.

Устройство является источником опасности, так как в нем присутствует опасное для жизни напряжение. Такое устройство в своей конструкции имеет 15 элементов и делится на две части:

  1. Узел формирования питающего напряжения или блок питания;
  2. Узел с временным контроллером.

Блок питания работает по бестрансформаторному принципу. В его конструкцию входят компоненты R1, C1, VD1, VD2, C3 и VD3. Само напряжение питания 12 В формируется на стабилитроне VD3 и сглаживается конденсатором C3.

Во вторую часть схемы включены интегральный таймер с обвеской. Роль конденсатора C4 и резистора R2 мы описали выше, и теперь по указанной ранее формуле мы можем вычислить значение времени задержки реле:T = 1.1 * R2 * C4 = 1.1 * 680000 * 0.0001 = 75 секунд ≈ 1.5 минуты Изменив номиналы R2-C4, вы можете самостоятельно определить необходимое вам время задержки и своими руками переделать схему на любой временной интервал. Принцип работы схемы следующий. После включения устройства в сеть и появления напряжения питания на стабилитроне VD3, а, следовательно, и на микросхеме NE555, конденсатор начинает заряжаться до тех пор, пока напряжение на входах 2 и 6 чипа NE555 не опустится ниже 1/3 от питающего, то есть, примерно до 4 В. После наступления этого события на выходе OUT появится управляющее напряжение, которое запустит (включит) реле K1. Реле, в свою очередь, замкнет нагрузку HL1.

Диод VD4 ускоряет разрядку конденсатора C4 после отключения питания для того, чтобы после быстрого повторного включения в сеть устройства время сработки не сократилось. Диод VD5 гасит индуктивный выброс от K1, чем защищает схему. C2 служит для фильтрации помех по питанию NE555.

Если правильно подобраны детали и без ошибок выполнен монтаж элементов, то устройство в проведении настройки не нуждается.

При испытании схемы, чтобы не выжидать полторы минуты, необходимо сопротивление R1 снизить до значения 68–100 кОм.

Вы, наверное, обратили внимание, что в схеме нет транзистора, который бы включал реле K1. Сделано это не из экономии, а по причине достаточной надежности выхода 3 (OUT) микросхемы DD1

Микросхема NE555 выдерживает на выходе OUT максимальную нагрузку до ±225 мА.

Такая схема идеально подходит для контроля времени работы вентиляционных приборов, установленных в санузлах и других подсобных помещениях. За счет ее наличия вентиляторы включаются только при условии присутствия в помещении в течение длительного времени. Такой режим значительно снижает расход электрической энергии, и продлевает срок службы вентиляторов за счет меньшего износа трущихся деталей.

Достоинства и недостатки

Главным достоинством микросхемы NE555 является простота применения – для построения схемы достаточно небольшой обвязки, хорошо поддающейся расчёту. При этом стоимость устройства невелика.

Основным минусом таймера является выраженная зависимость длительности импульсов от напряжения питания. Обусловлено это тем, что конденсатор в схеме одновибратора или мультивибратора заряжается через резистор (или через два), а верхний вывод резистора подсоединен к питающей шине. Ток через сопротивление формируется напряжением VCC – чем оно выше, тем больше ток, тем быстрее зарядится конденсатор, тем раньше сработает компаратор, тем короче будет формируемый временной интервал. По неизвестной причине этот момент отсутствует в технической документации, но хорошо знаком разработчикам.

Другой недостаток таймера состоит в том, что пороговые напряжения компараторов формируются внутренними делителями и регулировке не подлежат. Это сужает возможности применения NE555.

И ещё одна неприятная особенность. В связи с двухтактной схемой построения выходного каскада, в момент переключения (когда верхний транзистор уже открыт, а нижний еще не закрыт или наоборот) идет импульс сквозного тока. Его длительность невелика, но он приводит к дополнительному нагреву микросхемы и формирует помехи по цепям питания.

Аналоги микросхемы NE555

Микросхема 555, аналог которой в России был назван КР1006ВИ1, представляет интегральное устройство.

Смотреть галерею

Среди рабочих блоков следует выделить RS-триггер (DD1), компараторы (DA1 и DA2), усилительный каскад на выходе, основанный на двухтактной системе и дополняющий транзистор VT3. Назначение последнего заключается в сбросе задающего время конденсатора при использовании агрегата в роли генератора. Сбрасывание триггера происходит при подаче логической единицы (Юпит/2…Юпит) на входы R.

В случае сброса триггера на выходе устройства (вывод 3) будет наблюдаться низкий показатель напряжения (транзистор VT2 открыт).

Плюсы и минусы

Описание микросхемы к155ла3

Плюсы: независимая от частоты регулировка скважности, SSTC никогда не уйдет в CW режим, если подгорит прерыватель. Минусы: скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора). Ток через конденсатор идет плавно

Ток через конденсатор идет плавно

Минусы: скважность нельзя увеличивать «бесконечно много», как например на UC3843, она ограничена емкостью конденсатора и скважностью самого генератора (не может быть больше скважности генератора). Ток через конденсатор идет плавно. На последнее не знаю как драйвер реагирует (плавную зарядку)

С одной стороны драйвер также плавно может открывать транзисторы и они будут сильнее греться. С другой стороны UCC27425 — цифровая микросхема. Для нее существует только лог. 0 и лог. 1. Значит пока напряжение выше порогового — UCC работает, как только опустилось ниже минимального — не работает. В этом случае все работает в штатном режиме, и транзисторы открываются полностью

На последнее не знаю как драйвер реагирует (плавную зарядку). С одной стороны драйвер также плавно может открывать транзисторы и они будут сильнее греться. С другой стороны UCC27425 — цифровая микросхема. Для нее существует только лог. 0 и лог. 1. Значит пока напряжение выше порогового — UCC работает, как только опустилось ниже минимального — не работает. В этом случае все работает в штатном режиме, и транзисторы открываются полностью.

Таймер на включение — выключения в автомобиле NE 555 (видео)

В автомобиле очень много устройств призванных работать временно, то есть не постоянно а время от времени. Это и различные подогреватели и указатели поворотов (ленивый указатель поворотов) и турботаймеры и устройства включающие камеры заднего хода не сразу, а через какое-то время, то есть с задержкой. Так вот, везде в этих случаях используется таймер, который и задет для исполняющего устройства период его работы или отключения. То есть таймер в машине применяется часто и много где. Мы даже уверены в том, что не все случаи смогли упомянуть и еще несколько вариантов вы можете предложить сами, а может ради них и зашли к нам на страничку. Если это действительно так, то вы здесь как раз и найдете что вам надо, то есть таймер для включения, а равно и отключения исполнительного устройства на машине, в автомобиле.

Таймер включения — отключения в автомобиле на микросхеме NE555

Вначале о самой микросхеме, о сердце нашего таймера. Микросхема выпускается а с 70 годов прошлого века и о том, какими компаниями она выпускалась, сколько штук было выпущено уже можно и не вспоминать. Во-первых, это очень значительная информация, а вследствие этого если даже привести статистику, то она будет сильно искажена. Во-вторых, и так понятно, что если микросхема столь востребована, то мы с вами на верном пути, то есть именно эту микросхему целесообразно применять для построения таймера. Здесь кстати стоит отметить, что эта микросхема как раз и задумывалась как таймер, хотя на само деле применяется часто не совсем по назначению, как в одной из наших статьей «Датчик света на микросхеме». Что же, это лишь снова добавляет значимости и плюсиков нашей микросхеме. Теперь о ее подключении и работе схемы.

Схема таймера включения — отключения в автомобиле

Теперь взгляните на классическую схему подключения микросхемы NE555. 1 ножка это земля, 8 это питание «+». Напряжение питания микросхемы 9-12 вольт вполне подойдет. При этом входом микросхемы можно считать ножки 6 и 7, которые соединены между собой, именно на них формируется потенциал от зарядки электролитического конденсатора. В то время, пока конденсатор заряжается, на выходе микросхемы напряжение равно напряжению питания. При этом получается что верхний светодиод не горит, так как для него плюсовое питание осуществляется с двух сторон, а нижний горит из-за разности потенциалов между его ножек. При этом как только электролитический конденсатор заряжается, то потенциал на 3 ножке, на выходе, становится отрицательным, то есть 3 вывод становится землей. В этом случае уже нижний светодиод гаснет, так как для него теперь с двух сторон «минус», а загорается верхний светодиод.

Вот так работает эта микросхема. Некоторые уже догадались, что заряжается электролитический конденсатор фактически через резистор 1 мОм и 10 кОм, то есть именно от их потенциала, номинала и будет зависеть время зарядки конденсатора, а значит и время срабатывания таймера. В итоге есть два пути изменения время срабатывания таймера. Первый, это изменять номинал резисторов. Второй, изменять емкость конденсатора. Сразу скажем, что изменение емкости конденсатора дает более значимый результат. А вот весь алгоритм срабатывания таймера реализован в самой микросхеме. Вот собственно и вся схема и принцип ее работы. Осталось лишь сказать, что если вам необходимо управлять большими токами, то здесь как раз и используется сборка на транзисторе (можно взять КТ815Б) и реле 12 вольт, которая так неумело подрисована к рисунку. Само собой реле можно использовать с нормально замкнутым или разомкнутыми контактами, а значит на выходе можно получить включение или отключение. То есть нужным образом коммутировать цепь. Это как раз и будет подтверждать наш заголовок, что микросхема – таймер может обеспечивать как включение, так и отключение каких – либо устройств в автомобиле.

Также если закоротить ножки 6 и 7, как на схеме в видео (ниже) то таймер будет срабатывать и тут же переходить в первоначальное состояние. В итоге он будет циклично срабатывать вновь и вновь, по истечению времени зарядки конденсатора и его разрядки. Иногда на микросхеме NE 555, так выполняют электронные реле указателя поворотов. Если же ножки 6 и 7 будут разомкнуты, то таймер сработает один раз и на этом «остановится».

Последнее о чем хотелось сказать, так это о том, что будьте внимательны при монтаже. Подключайте все и вся только проверив все выводы и контакты схемы. Так как микросхема NE 555 сама по себе «нежная», защиты в ней нет, и она просто напросто перегорит. В общем, будьте внимательны и ответственны, тогда у вас все получится!

Схема импульсного источника питания двухполярного напряжения

Он собран на одной микросхеме NE555 (рис.1), которая служит задающим генератором прямоугольных импульсов. Генератор собран по классической схеме. Частота следования выходных импульсов генератора 6,474…6,37 кГц. Она изменяется в зависимости от напряжения питания, которое может быть 3,6 В (3 аккумулятора в кассете питания) и 4,8 В (при 4 аккумуляторах в кассете). В схеме импульсного источника питания были использованы аккумуляторы ENERGIZER типоразмера АА емкостью 2500 мА-ч. Прямоугольные импульсы с выхода 3 МС 555 через ограничивающий резистор R5 подаются на базу транзисторного ключа VT1, нагрузкой которого является дроссель L1 индуктивностью 3 мГн. При резком запирании этого транзистора в дросселе L1 наводится большая ЭДС самоиндукции. Полученные таким образом высоковольтные импульсы поступают на два параллельных выпрямителя с удвоением напряжения, на выходах которых будут два разнополярных напряжения ±4,5…15 В.

Эти напряжения можно регулировать, изменяя скважность выходных импульсов с помощью потенциометра R1. Постоянное напряжение с движка R1 попадает на вывод 5 МС555 и меняет скважность, а следовательно, и выходные напряжение обоих выпрямителей

Выходные напряжения этого источника будут идеально равны только в том случае, когда скважность импульсов генератора будет равна 2 (длительность импульсов равна паузе между ними)

При другой скважности импульсов выходные напряжения источника в точках А и Б будут несколько разниться (до 1…2 В). Столь небольшая разница обеспечивается применением в схеме импульсного источника питания выпрямителей удвоения, конденсаторы которых заряжаются как положительными, так и отрицательными импульсами

Этот недостаток компенсируется простотой и дешевизной схемы.

В этой схеме импульсного источника питания можно использовать дроссели от электронных балластов негодных экономичных ламп дневного света. Разбирая эти лампы, старайтесь не повредить спиральные или U-образные стеклянные трубки, так как они содержат ртуть. Делать это лучше на открытом воздухе. На некоторых дросселях, особенно импортных, нанесена величина индуктивности в мГн (2.8, 2.2, 3.0, 3,6 и т.д.). Входные и выходные напряжения, потребляемый ток и частоты следования импульсов для схемы рис.1 приведены в табл.1.

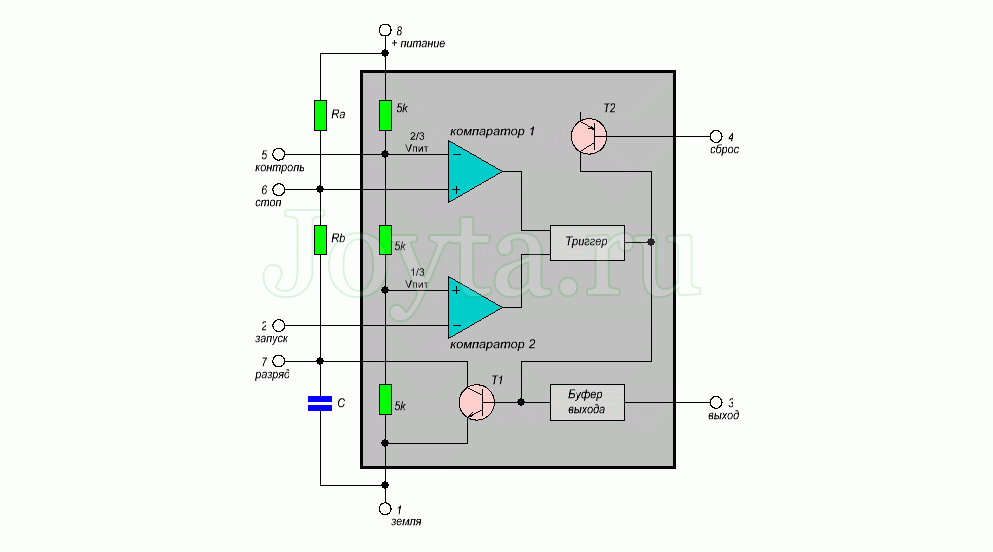

Функциональная схема и описание прибора

Функционально таймер состоит из 5 компонентов. Выводов у схемы больше, чем внутренних блоков, что и говорит о возможной гибкости включения в различные схемные решения с участием данной микросхемы.

Функциональная схема таймера NE555

Входной внутренний делитель напряжения задает опорные напряжения для двух компараторов — верхнего и нижнего. RS-триггер принимает их сигналы и формирует выходной сигнал, который отправляет на усилитель мощности. Еще имеется дополнительный транзистор с выведенным наружу коллектором, который используется для подключения внешней времязадающей цепочки.

https://www.youtube.com/watch?v=Dlrg75v3TI0

Выводы схемы расположены одинаково, независимо от исполнения микросхемы

С одной стороны с первого по четвертый (сверху вниз), с другой — с пятого по восьмой (снизу вверх).

Таймер 555 и его выводы

Описание выводов схемы

Приведенный ниже даташит содержит выводы и подаваемые на них сигналы, откуда становится немного понятной работа микросхемы. Хотя очень многое зависит от ее подключения.

  1. Земля –
Минусовой общий вывод питания 0 В Плюсовой вывод питания – 8
  1. Запуск
Вход компаратора №2 (нижнего).

Сигнал низкого уровня – аналоговый или импульсный.

Таймер срабатывает на сигнал (аналоговый или импульсный) низкого уровня (порог – 1/3 Vпит) На 3 выводе появляется выходной сигнал высокого уровня
  1. Выход
Выходной сигнал (высокий уровень) зависит от питания: Vпит – 1,7 В

Низкий уровень (нет сигнала) – примерно 0,25 В

Временная характеристика выходного сигнала определяется внешней времязадающей цепочкой, состоящей из резистора (или резисторов) и емкости.
  1. Сброс
Срабатывает по сигналу низкого уровня (≤ 0,7 В) Немедленный сброс выходного сигнала Входной сигнал не зависит от напряжения питания
  1. Контроль
Управление опорным напряжением компаратора №1 Величина напряжения управляет длительностью выходных импульсов (одновибратор) или их частотой (мультивибратор).
  1. Останов
Сбрасывающий сигнал высокого уровня – аналоговый или импульсный
  1. Разряд
Цепь разряда времязадающего конденсатора С
  1. Питание +
Плюсовой провод питания Vпит = от 4,5 В до 18 В Минусовой – 1

Одновибратор

Самая простая схема подключения Емкость С и резистор R задают длительность импульса t, выдаваемого схемой в ответ на сигнал по входу Input (вывод 2). Напряжение питания влияет не на длительность, а на амплитуду выходного сигнала. При выдаче импульса изменение входного сигнала схемой не воспринимается. Через время t схема выдает задний фронт выходного сигнала и возвращается в исходное состояние, после чего готова снова реагировать на входной сигнал. Таким образом, она может выделять информативные всплески (низкого уровня) на фоне помех, так как сигнал на входе в общем случае аналоговый. Может работать как антидребезговая схема.

Генератор импульсов (мультивибратор)

Мультивибратору не нужно подавать на вход никаких сигналов, он начинает работать сразу после включения питания.

Вторая схема подключения

Разряженный в начале конденсатор С задает на вход низкий уровень, отчего таймер срабатывает, выдавая на выход высокий потенциал. Его длительность определяется зарядкой конденсатора C через резисторы R1 и R2. Далее происходит разрядка C через R2 и вход 7, что и определяет длительность паузы на таймере. После этого все повторяется, и на выходе получаются импульсы заданной напряжением питания амплитуды и длительностями t1 и t2, то есть частотой f

Формула

и скважностью S = T/t1. Скважность в данном простейшем подключении более 2 быть не может, так как время импульса t1 всегда > времени паузы t2

  • Что такое паяльный флюс?
  • Электротехнический инвертор
  • Транзистор: описание электронного компонента

Подмотка спидометра на 555 микросхеме

В последнее время среди владельцев автомобилей стало модным сматывать на спидометре пройденный машиной километраж.

Многие интересуются, подмотка спидометра на 555 микросхеме выполнима ли самостоятельно?

Эта процедура не представляет особой трудности. Для его изготовления используется микросхема 555, которая может функционировать в качестве счетчика импульсов. Отдельные составляющие схемы можно брать с показателями, отклоняющимися на 10-15 % от расчетных значений.

Микросхема таймер NE555 включает около 20 транзисторов, 15 резисторов, 2 диода. Выходной ток 200 мА, ток потребления примерно на 3 мА больше. Напряжение питания от 4,5 до 18 вольт. Точность таймера не зависит от изменения напряжения питания и составляет не более 1% от расчетного значения.

Datasheet микросхемы NE555, а также калькулятор для расчета обвязки можно скачать в конце статьи.

Вывод №1 — Земля.

Вывод подключается к минусу питания или к общему проводу схемы.

Вывод №2 — Запуск.

Этот вывод является одним из входов компаратора №2. При подаче на этот вход импульса низкого уровня, который должно быть не более 1/3 напряжения питания, происходит запуск таймера и на выводе №3 появляется напряжение высокого уровня на время, которое задается внешним сопротивлением Ra+Rb и конденсатором С. Данный режим работы называется — режим моностабильного мультивибратора. Импульс, подаваемый на вывод №2, может быть как прямоугольным, так и синусоидным и по длительности он должен быть меньше чем время заряда конденсатора С.

Вывод №3 — Выход.

Высокий уровень равен напряжению питания минус 1,7 Вольта. Низкий уровень равен примерно 0,25 вольта. Время переключения с одного уровня на другой происходит примерно за 100 нс.

Вывод №4 — Сброс.

При подаче на этот вывод напряжения низкого уровня (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение низкого уровня. Если в схеме нет необходимости в режиме сброса, то данный вывод необходимо подключить к плюсу питания.

Вывод №5 — Контроль.

Обычно, этот вывод не используется. Однако его применение может значительно расширить функциональность таймера. При подаче напряжения на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в и до напряжения питания. Соответственно на выходе получится FM модулированный сигнал.

Если этот вывод не используется, то его лучше подключить через конденсатор 0,01мкФ к общему проводу.

Вывод №6 — Стоп.

Этот вывод является одним из входов компаратора №1. При подаче на этот вывод импульса высокого уровня (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение низкого уровня. Как и на вывод №2, на этот вывод можно подавать импульсы как прямоугольные, так и синусоидные.

Вывод №7 — Разряд.

Этот вывод соединен с коллектором транзистора Т1, эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор закрыт, когда на выходе таймера высокий уровень и открыт, когда на выходе низкий уровень.

Вывод №8 — Питание.

Напряжение питания таймера составляет от 4,5 до16 вольт.

Таймер может работать в двух режимах: моностабильный мультивибратор и генератор прямоугольных импульсов.

Назначение выводов таймера NE555

№2 — Запуск (триггер)

Триггер переключается, если на этом выводе напряжение упадет ниже 1/3 напряжения питания. Данный вывод имеет высокое входное сопротивление, более 2 мОм. В нестабильном режиме используется для контроля напряжения на времязадающем конденсаторе, в бистабильном режиме к нему подключается элемент коммутации, например, кнопка.

№4 – Сброс

Если напряжение на этом выводе ниже 0,7 вольт, то происходит сброс внутреннего компаратора. В случае неиспользования, на данный вывод таймера NE555 необходимо подать напряжение питания. Сопротивление вывода составляет около 10 кОм.

№5 — Контроль

Может использоваться для регулировки длительности импульсов на выходе путем подачи напряжения 2/3 от напряжения питания. Если это вывод не используется, то его желательно подключить к минусу источника питания через конденсатор 0,01 мкф.

№6 — Стоп (компаратор)

Останавливает функционирование таймера, если напряжение на этом выводе будет выше 2/3 напряжения питания. Вывод имеет высокое входное сопротивление, более 10 мОм. Он обычно используется для измерения напряжения на времязадающем конденсаторе.

№7 — Разряд

Вывод через внутренний транзистор подключается к «земле», когда внутренний триггер находится в активном состоянии. Вывод (открытый коллектор) используется в основном для разряда времязадающего конденсатора.

№3 – Выход

Микросхема NE555 имеет всего один выход с током до 200 мА. Это значительно больше, чем у обычных интегральных микросхем. Вывод способен управлять, например, светодиодами (с токоограничивающим резистором), небольшими лампочками, пьезоэлектрическим преобразователем, динамиком (с конденсатором), электромагнитным реле (с защитным диодом) или даже маломощными двигателями постоянного тока. Если требуется более высокий выходной ток, то можно подключить подходящий транзистор в качестве усилителя.

Использование вывода 5 таймера NE555

Всем известен и широко применяет­ся в радиолюбительских конструк­циях таймер NE555 и его аналоги, на­пример, отечественный КР1006ВИ1. В подавляющем большинстве случаев вывод 5 таймера NE555 оставляют сво­бодным или соединяют с общим прово­дом через блокировочный конденсатор, что в условиях отсутствия помех по питанию не очень нужно. В зарубежных описаниях таймера этот вывод называ­ют по-разному — Cont. Control. Control Voltage, а в отечественных — «Контроль делителя», хотя уместнее было бы пере­вести слово control как «управление».

Внутри таймера NE555 вывод 5 соединен с точкой соединения «верхне­го» и «среднего» резисторов делителя напряжения питания, формирующего пороги срабатывания компараторов и задающего таким образом пределы из­менения напряжения на времязадающем конденсаторе Поэтому, когда вы­вод 5 оставлен свободным, напряжение на нем — 2/3 напряжения питания. Точка соединения «среднего» и «нижнего» резисторов, где напряжение равно 1/3 напряжения питания, внешнего вывода не имеет. Исходя именно из таких поро­гов, в справочниках приведены форму­лы расчёта длительности импульсов и частоты их следования на выходе гене­ратора, собранного на таймере. Однако длительностью и частотой можно управлять, не изменяя ёмкость и сопротивление времязадающих эле­ментов, а лишь подавая внешнее напря­жение на вывод 5 таймера, сдвигая тем самым пороги срабатывания компара­торов. О такой возможности написано в справочных данных таймера, но никаких зависимостей или рекомендаций на эту тому там не приведено. Чтобы воспол­нить этот пробел, были проведены экс­перименты, с результатами которых хочу ознакомить читателей.

На таймере NE555 был собран гене­ратор непрерывных колебаний по схеме, изображенной на рис. 1.

Рис. 1

Если вывод 5 таймера никуда не подключён, коэффи­циент заполнения генерируемых им­пульсов (отношение длительности им­пульсов Т+ к периоду их следования Т) равен 0.5, а частота их следования

При указанных на схеме номиналах элементов F0≈1 кГц.

Внешнее напряжение, поданное на вывод 5, влияет на оба порога Причём верхний порог становится равным это­му напряжению, а нижний — его поло­вине. Если подать на вывод 5 напряже­ние Uупр равное 8 В (2/3 от 12 В), часто­та и коэффициент заполнения останут­ся прежними. Но при других значениях Uупр они изменяются, как показано на рис. 2 (частота) и рис. 3 (коэффициент заполнения).

Рис. 2

Рис. 3

Причём частота, увеличи­ваясь в 3,7 раза при изменении Uупр от 11,5 до 1 В, с дальнейшим его уменьше­нием резко падает. Коэффициент заполнения растёт с 0,06 (Uупр = 1 В) до 0,77 (Uупр = 11,5 В) практически линей­но.

Рис. 4

Другой способ управления состоит в подключении к выводу 5 резистора второй вывод которого соединён с одним из других выводов таймера. Варианты его подключения показаны на рис. 4 а зависимости частоты и коэф­фициента заполнения от — соответ­ственно на рис. 5 и рис. 6. Буквы у кри­вых на этих рисунках совпадают с теми, которыми обозначены варианты под­ключения резистора на рис.4.

Рис. 5

Рис. 6

Как видим, при соединении резисто­ра Rупр с общим проводом и уменьше­нии его сопротивления от 100 кОм до 470 Ом частота растёт в 1,7 раза, а коэффициент заполнения падает в восемь раз. Если соединить резистор с плюсо­вой линией питания, при изменении его сопротивления в тех же пределах часто та уменьшается в 2,2 раза, а коэффици­ент заполнения растёт в 1,5 раза, Наи­большее изменение частоты — в четыре раза достигнуто при соединении рези­стора Rупр с выходом OUT (выводом 3) таймера, При этом коэффициент запол­нения импульсов практически не изме­няется, оставаясь приблизительно рав­ным 0,5. Если подключить резистор Rупр к выходу с открытым коллектором DISCH (выводу 7), кривые зависимос­тей изменения частоты и коэффициента заполнения от сопротивления резисто­ра занимают промежуточные положения между кривыми при его соедине­нии с плюсом питания и с выходом OUT.

Полученные результаты можно рас­пространить и на КМОП-версии тайме­ра — микросхемы LMC555, TS555, ICM7555, КР1441ВИ1. Но следует иметь в виду, что пороговые напряжения в них заданы с помощью делителей напряже­ния из резисторов сопротивлением 100 кОм, а не 5 кОм, как в таймерах NE555. Поэтому для них значения со­противления резистора указанные на рис. 5 и рис. 6, нужно увеличить в 20 раз.
