Содержание
Как выглядят низкочастотные генераторы сигналов?
Стандартные низкочастотные генераторы сигналов синусоидальной формы представлены в виде небольшого короба, на передней панели имеется экран. С его помощью производится контроль колебаний и регулировки. В верхней части экрана имеется текстовое поле – это своеобразное меню, в котором присутствуют разные функции. Управление может производиться кнопками и переменными резисторами. На экране указывается вся информация, необходимая при работе.
Амплитуда и смещение сигнала регулируются при помощи кнопок. Новейшие образцы приборов оснащаются выходами, посредством которых можно произвести запись всех результатов на флеш-накопитель. Для изменения частоты дискретизации в генераторах синусоидального сигнала применяются специальные регуляторы. Благодаря им пользователь может очень быстро осуществить синхронизацию. Обычно внизу, под экраном, располагается кнопка включения, а рядом с ней выходы генератора.
Самодельные приборы
Можно сделать низкочастотные генераторы сигналов своими руками из подручных средств. Основная часть любого генератора – это селектор (англ. select – выбор). В любой конструкции он рассчитан на несколько каналов. В стандартных конструкциях применяется не более двух микросхем. Этого для реализации простейших приборов оказывается достаточно. Идеально подойдут для изготовления генераторов микросхемы из серии КН148. Что касается преобразователей, то они используются только аналоговые.
В некоторых случаях допускается использовать персональный компьютер в качестве генератора сигналов. Своими руками можно сделать небольшой переходник – он устанавливается на выходе звуковой карты. Сигнал снимается с выхода и используется для тестирования аппаратуры. На ПК устанавливается программа, которая будет управлять звуковой картой. Недостаток такой конструкции – слишком узкий диапазон частот, поэтому его нельзя использовать при тестировании некоторых приборов.
Генераторы синусоидального сигнала
Синус – это наиболее распространенная форма низкочастотного сигнала генераторов. Он необходим для тестирования большей части аппаратуры. В конструкции применяются самые простые микросхемы. Они вырабатывают сигнал, который преобразовывается операционным усилителем. Чтобы производить регулировку сигналов, необходимо в схему включить переменные или постоянные резисторы. От типа используемых сопротивлений зависит, ступенчато или плавно будет осуществляться регулировка.
Генераторы синусоидального сигнала широко применяются для настройки не только радиоаппаратуры, но и высокочастотной техники – инверторов, блоков питания, преобразователей частоты для асинхронных двигателей и т. д. Эта техника позволяет производить преобразование исходного синуса бытовой сети (частота 50 Гц). Причем частота увеличивается в десятки раз – до 100 МГц. Это необходимо для нормальной работы импульсного трансформатора.
Низкочастотные генераторы сигналов
Такие конструкции применяются для настройки и тестирования аудиоаппаратуры
Если обратить внимание на схему простейшего низкочастотного генератора сигналов, то можно увидеть, что в нем устанавливаются переменные резисторы – с их помощью производится корректировка формы и величины сигнала. Чтобы осуществить изменение величины импульса, можно использовать модулятор серии КК202
Сигнал в этом случае должен генерироваться через конденсаторы.
Низкочастотный генератор сигналов используется для настройки любой аудио аппаратуры – проигрывателей, усилителей звуковой частоты и т. д. В качестве такого генератора можно использовать персональный компьютер (даже старый ноутбук подойдет). Это бюджетный вариант, который не потребует больших затрат, если в наличии имеется старенький компьютер. Достаточно установить последнюю версию драйверов, программу для работы со звуковой картой и сделать переходник для подключения к аппаратуре.
Генератор на 120 Гц
На рисунке 4 показана схема генератора частоты 120 Гц. Частота стабилизирована кварцевым резонатором Q1 на 32768 Гц, с его выхода внутри микросхемы D1 импульсы поступают на двоичный счетчик. Коэффициент деления частоты задан диодами VD1-VD2 и резистором R1, которые обнуляют счетчик каждый раз, когда его состояние достигает 272. При этом, 32768 / 272 = 120,470588.
Это не совсем 120 Гц, но близко. К тому же, подбором емкостей конденсаторов С1 и С2 можно немного изменить частоту кварцевого генератора и получить результат более близкий к 120 Гц.
Рис. 4. Принципиальная схема генератора сигнала частотой 120 Гц.
Напряжение источника питания может быть от 3 до 15V, в зависимости от напряжения питания схемы, вернее, от необходимой величины логического уровня. Выходные импульсы во всех схемах несимметричные, это нужно учитывать при конкретном их применении.
Генератор прямоугольных импульсов на NE555
555 — аналоговая интегральная микросхема, универсальный таймер — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи электроэнергии, устройства широтно-импульсного регулирования, таймеры и др.
В данной статье расскажу о построении генератора на этой микросхеме. Как написано выше мы уже знаем что микросхема формирует повторяющиеся импульсы со стабильными временными характеристиками, нам это и нужно.
Схема включения в астабильном режиме. На рисунке ниже это показано.
Таймеры-счетчики
Таймером называется средство микропроцессора, служащее для измерения времени и реализации задержек. Основой таймера служит суммирующий счетчик, который считает количество импульсов генератора тактовой частоты.
Для таймера могут быть указаны:
- разрядость таймера;
- коэффициент предварительного деления;
- диапазон изменения счетного регистра;
- режим работы.
Разрядность таймера представляет собой разрядность двоичного счетчика, используемого для его реализации и определяет верхнюю допустимую границу счетного регистра. Например, для 8-разрядного таймера верхняя граница счетного регистра будет 2 8 -1 = 255.
Предварительный делитель – делитель частоты тактового сигнала, работающий как один или несколько последовательно соединенных T-триггеров. Таймер изменяет свое значение на 1 каждые n сигналов тактового импульса. n называют коэффициентом предварительного деления .
Зная частоту тактового генератора fosc и коэффициент предварительного деления Kpre, легко определить частоту таймера по формуле:
Время одного тика таймера соответственно будет
Полное время счета таймера (время перебора всех допустимых значений двоичного счетчика) определится как
Например, если требуется реализовать задержку 1с на 8-разрядном таймере с коэффициентом предварительного деления Kpre=1 и тактовой частотой fosc=8 МГц, имеем
tic = 0,125 мкс; Tcount = 0,125*2 8 = 32 мкс 1с/32мкс = 31250 повторений
Широтно-импульсная модуляция
Широтно-импульсная модуляция (ШИМ) – импульсный сигнал постоянной частоты и переменной скважности. Скважность есть отношения периода следования импульса к длительности импульса
С помощью задания скважности (длительности импульсов) можно менять среднее напряжение на выходе ШИМ. Обратная величина, то есть отношение длительности импульса к периоду, называется коэффициентом заполнения .
Разрядностью ШИМ называется разрядность таймера, используемого для формирования ШИМ-сигнала. Существуют два основных режима работы ШИМ:
- быстрый ШИМ;
- фазовый ШИМ.
Быстрый ШИМ
Период ШИМ определяется максимальным значением, до которого считает счетчик. В этот момент ШИМ-сигнал устанавливается в «1». При достижении счетчиком значения, поданного на второй вход цифрового компаратора, осуществляется сброс выходного ШИМ-сигнала.
Фазовый ШИМ
В данном режиме счетчик работает как суммирующий и считает от 0 до максимального значения, а при достижении максимального значения работает как вычитающий, считая до 0.
При совпадении значения счетчика с некоторым установленным значением, происходит переключение выхода ШИМ.
Частотно-импульсная модуляция — сигнал переменной частоты и постоянной скважности, равной 2. При таком виде модуляции изменяется период сигнала, а длительность импульса всегда составляет половину периода
Генерация импульсного сигнала при помощи микросхемы 555
Теперь попробуем заменить человека и кнопку, ведь мы не хотим весь праздник включать и выключать гирлянду каждые 3 секунды.
В качестве автоматического генератора импульсов используем очень известную микросхему семейства 555. Микросхема 555 — это генератор одиночных или периодических импульсов с заданными характеристиками. По-другому данный класс микросхем называют таймерами.
Существуют разные модификации таймера 555, разработанные разными компаниями: КР1006ВИ1, NE555, TLC555, TLC551, LMC555. Как правило, все они имеют одинаковый набор выводов.
Также производители выделяют два режима работы таймера: одновибратор и мультивибратор. Нам подойдет второй режим, именно в нем таймер будет непрерывно генерировать импульсы с заданными параметрами.
Для примера, подключим к таймеру 555 один светодиод. Причем, используем вариант, когда положительный вывод светодиода соединяется с питанием, а земля к таймеру. Позже будет понятно, почему мы делаем именно так.
Применение таймера NE555. Часть 2 — генератор прямоугольных импульсов на NE555
Пример №7 — Простой генератор прямоугольных импульсов на NE555
В момент включения схемы, конденсатор C1 разряжен и на выходе 3 таймера NE555 находится высокий уровень. Затем конденсатор C1 через резистор R1 начинает постепенно заряжаться.
В момент, когда потенциал на конденсаторе, и соответственно на выводе 6 (стоп) таймера, достигнет примерно 2/3 напряжения питания, сигнал на выводе 3 переключится на низкий уровень. Теперь конденсатор через сопротивление R1 начинает разряжаться. Когда уровень напряжения на входе 2 (запуск) упадет до 1/3 Uпит., на выходе снова будет высокий уровень. И процесс повторится снова.
Схема импульсного источника питания двухполярного напряжения
Он собран на одной микросхеме NE555 (рис.1), которая служит задающим генератором прямоугольных импульсов. Генератор собран по классической схеме. Частота следования выходных импульсов генератора 6,474…6,37 кГц. Она изменяется в зависимости от напряжения питания, которое может быть 3,6 В (3 аккумулятора в кассете питания) и 4,8 В (при 4 аккумуляторах в кассете). В схеме импульсного источника питания были использованы аккумуляторы ENERGIZER типоразмера АА емкостью 2500 мА-ч. Прямоугольные импульсы с выхода 3 МС 555 через ограничивающий резистор R5 подаются на базу транзисторного ключа VT1, нагрузкой которого является дроссель L1 индуктивностью 3 мГн. При резком запирании этого транзистора в дросселе L1 наводится большая ЭДС самоиндукции. Полученные таким образом высоковольтные импульсы поступают на два параллельных выпрямителя с удвоением напряжения, на выходах которых будут два разнополярных напряжения ±4,5…15 В.
Эти напряжения можно регулировать, изменяя скважность выходных импульсов с помощью потенциометра R1. Постоянное напряжение с движка R1 попадает на вывод 5 МС555 и меняет скважность, а следовательно, и выходные напряжение обоих выпрямителей
Выходные напряжения этого источника будут идеально равны только в том случае, когда скважность импульсов генератора будет равна 2 (длительность импульсов равна паузе между ними)
При другой скважности импульсов выходные напряжения источника в точках А и Б будут несколько разниться (до 1…2 В). Столь небольшая разница обеспечивается применением в схеме импульсного источника питания выпрямителей удвоения, конденсаторы которых заряжаются как положительными, так и отрицательными импульсами
Этот недостаток компенсируется простотой и дешевизной схемы.
В этой схеме импульсного источника питания можно использовать дроссели от электронных балластов негодных экономичных ламп дневного света. Разбирая эти лампы, старайтесь не повредить спиральные или U-образные стеклянные трубки, так как они содержат ртуть. Делать это лучше на открытом воздухе. На некоторых дросселях, особенно импортных, нанесена величина индуктивности в мГн (2.8, 2.2, 3.0, 3,6 и т.д.). Входные и выходные напряжения, потребляемый ток и частоты следования импульсов для схемы рис.1 приведены в табл.1.
Схема принципиальная генератора
Схему нарисовал достаточно информативно, дополнив диаграммами ключевых процессов, потому надеюсь в понимании принципа работы вопросов возникнуть не должно.
В верхней части схемы на к155аг3 собран собственно сам генератор с раздельной регулировкой длительности и скважности импульсов. В режиме формирования пачки, число импульсов в пачке формируется и определяется DIP-переключателями S1-S8
НО это число в двоичном коде. Т.е. если нужно 2 импульса, то надо замкнуть переключатель S2. Если нужно 5 импульсов в пачке- замкнуть S1 и S3 . И так далее. Максимальное число импульсов определяется количеством счетчиков, и в данной схеме это 256.
В нижней части схемы на к155аг3 собран узел формирования временного расстояния между пачками.Задержка плавно регулируется переменным резистором
Теперь про перемычки.
Перемычка «калибровка генератора»
Если ее снять,то задающий генератор «отвязывается» от схемы и работает как простой генератор прямоугольных импульсов с регулируемыми длительностью и скважностью. Перемычка «однократный запуск пачки»
Для однократного запуска пачки нужно снять перемычку и нажать одноименную кнопку. По нажатию кнопки на выходе генератора сформируется пачка из заданного количества импульсов с заданными длительностью и скважностью.
Если обе перемычки установлены, то генератор после нажатия кнопки «старт пачек» будет выдавать непрерывные пачки импульсов.
Схема получилась очень надежной и стабильной.Фронты не подрезаются,что было одним из условий техзадания. Кроме того, ее можно гибко наращивать и оптимизировать. В первом варианте генератора использовались 2 мс 555. Но на частотах к 100 кГц первые два импульса в пачке «слипались» После чего и было принято решение перейти на к155аг3.
Источник
Принцип работы
Допустим, после включения питания на входе DD1.1 установился низкий уровень. Значит, на выходе будет высокий уровень, который попадает на вход DD1.2, на выходе которого, в свою очередь, будет опять низкий уровень. Конденсатор C1 разряжен. И он начинает заряжаться через резистор R1, который правым выводом подключён к выходу DD1.1 — к точке, где потенциал высокий.
Постепенно напряжение на C1 растёт, и в какой-то момент окажется достаточным для переключения DD1.1 в состояние 1 на входе, 0 на выходе. Тут же и DD1.2 поменяет состояние на противоположное: 0 на входе, 1 на выходе. И процессы в RC-цепочке пойдут в обратную сторону, до тех пор, пока напряжение на конденсаторе снова не переключит DD1.1, а за ним DD1.2 и весь цикл повторится сначала. Описание несколько упрощённое (вблизи момента переключения там происходят чуть более сложные процессы), но достаточное для первоначального понимания.
Схема принципиальная генератора
Схему нарисовал достаточно информативно, дополнив диаграммами ключевых процессов, потому надеюсь в понимании принципа работы вопросов возникнуть не должно.
В верхней части схемы на к155аг3 собран собственно сам генератор с раздельной регулировкой длительности и скважности импульсов. В режиме формирования пачки, число импульсов в пачке формируется и определяется DIP-переключателями S1-S8
НО это число в двоичном коде. Т.е. если нужно 2 импульса, то надо замкнуть переключатель S2. Если нужно 5 импульсов в пачке- замкнуть S1 и S3 . И так далее. Максимальное число импульсов определяется количеством счетчиков, и в данной схеме это 256.
В нижней части схемы на к155аг3 собран узел формирования временного расстояния между пачками.Задержка плавно регулируется переменным резистором
Теперь про перемычки.
Перемычка «калибровка генератора»
Если ее снять,то задающий генератор «отвязывается» от схемы и работает как простой генератор прямоугольных импульсов с регулируемыми длительностью и скважностью. Перемычка «однократный запуск пачки»
Для однократного запуска пачки нужно снять перемычку и нажать одноименную кнопку. По нажатию кнопки на выходе генератора сформируется пачка из заданного количества импульсов с заданными длительностью и скважностью.
Если обе перемычки установлены, то генератор после нажатия кнопки «старт пачек» будет выдавать непрерывные пачки импульсов.
Схема получилась очень надежной и стабильной.Фронты не подрезаются,что было одним из условий техзадания. Кроме того, ее можно гибко наращивать и оптимизировать. В первом варианте генератора использовались 2 мс 555. Но на частотах к 100 кГц первые два импульса в пачке «слипались» После чего и было принято решение перейти на к155аг3.
Источник
Изображение на электрических схемах
Для начала рассмотрим получение синусоидального типа сигнала. Самый известный генератор на транзисторе такого типа – генератор колебаний Колпитца. Это задающий генератор с одной индуктивностью и двумя последовательно соединёнными ёмкостями. С помощью него производится генерация требуемых частот. Оставшиеся элементы обеспечивают требуемый режим работы транзистора на постоянном токе.
Дополнительная информация.
Эдвин Генри Колпитц – руководитель отдела инноваций «Вестерн Электрик» в начале прошлого века. Был пионером в разработке усилителей сигнала. Впервые произвёл радиотелефон, позволяющий разговаривать через Атлантику.
Также широко известен задающий генератор колебаний Хартли. Он, как и схема Колпитца, достаточно прост в сборке, однако требуется индуктивность с отводом. В схеме Хартли один конденсатор и две последовательно соединённые катушки индуктивности производят генерацию. Также в схеме присутствует дополнительная ёмкость для получения плюсовой обратной связи.
Основная область применения вышеописанных приборов – средние и высокие частоты. Используют для получения несущих частот, а также для генерации электрических колебаний малой мощности. Принимающие устройства бытовых радиостанций также используют генераторы колебаний.
Все перечисленные области применения не терпят нестабильного приёма. Для этого в схему вводят ещё один элемент – кварцевый резонатор автоколебаний. В этом случае точность высокочастотного генератора становится практически эталонной. Она достигает миллионных долей процента. В принимающих устройствах радиоприёмников для стабилизации приёма применяют исключительно кварц.
Что касается низкочастотных и звуковых генераторов, то здесь есть очень серьёзная проблема. Для увеличения точности настройки требуется увеличение индуктивности. Но увеличение индуктивности ведёт к нарастанию размеров катушки, что сильно сказывается на габаритах приёмника. Поэтому была разработана альтернативная схема генератора Колпитца – генератор низких частот Пирса. В ней индуктивность отсутствует, а на её месте применён кварцевый резонатор автоколебаний. Кроме того, кварцевый резонатор позволяет отсечь верхний предел колебаний.
В такой схеме ёмкость не даёт постоянной составляющей базового смещения транзистора дойти до резонатора. Здесь могут формироваться сигналы до 20-25 МГц, в том числе звуковые.
Производительность всех рассмотренных устройств зависит от резонансных свойств системы, состоящей из емкостей и индуктивностей. Отсюда следует, что частота будет определена заводскими характеристиками конденсаторов и катушек.
Важно!
Транзистор – это элемент, произведённый из полупроводника. Имеет три вывода и способен от поданного входного сигнала небольшой величины управлять большим током на выходе. Мощность элементов бывает разная. Используется для усиления и коммутации электрических сигналов.
Дополнительная информация.
Презентация первого транзистора была проведена в 1947 г. Его производная – полевой транзистор, появился в 1953г. В 1956г. за изобретение биполярного транзистора была вручена Нобелевская премия в области физики. К 80-м годам прошлого века электронные лампы были полностью вытеснены из радиоэлектроники.
Высокоточный генератор ШИМ с кнопочным контролем
Как было сказано ранее, очень распространены аналоговые схемы ШИМ-генераторов, в частности на основе NE555
Они просты, неприхотливы, могут работать с большим диапазоном напряжений, но имеют недостаток, который в некоторых случаях может быть недопустим — параметры ШИМ-сигнала (частоту, скважность), во-первых, нельзя установить с большой точностью, а во-вторых, эти параметры могут «уплывать» при изменении температуры, влажности и т.д. Для того, чтобы построить высокоточный генератор ШИМ-сигналов не обойтись без микроконтроллера, тактируемого от точного кварца
В этом случае можно будет настраивать скважность с точностью до 1%, а также выбирать частоту из заранее заданных вариантов. Предусмотрен выбор частот между 10/20/40/80/1,25/2,5/5 кГц, этих вариантов хватит для любого применения ШИМ-генератора. Схема представлена ниже.
Генератор прямоугольных импульсов на NE555
555 — аналоговая интегральная микросхема, универсальный таймер — устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искаженного в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования, импульсные преобразователи электроэнергии, устройства широтно-импульсного регулирования, таймеры и др.
В данной статье расскажу о построении генератора на этой микросхеме. Как написано выше мы уже знаем что микросхема формирует повторяющиеся импульсы со стабильными временными характеристиками, нам это и нужно.
Схема включения в астабильном режиме. На рисунке ниже это показано.
Микросхема 555
Всем привет. Сегодня я хочу рассказать вам о микросхеме 555. Её история началась ещё в далеком 1971 году, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер» (The IC Time Machine). В те времена это была единственная «таймерная» микросхема, которая была доступна массовому потребителю. Сразу после выхода 555 завоевала бешеную популярность и её начали выпускать почти все производители полупроводников. Отечественные производители тоже выпускали данную микросхему под названием КР1006ВИ1.
Что это за чудо?

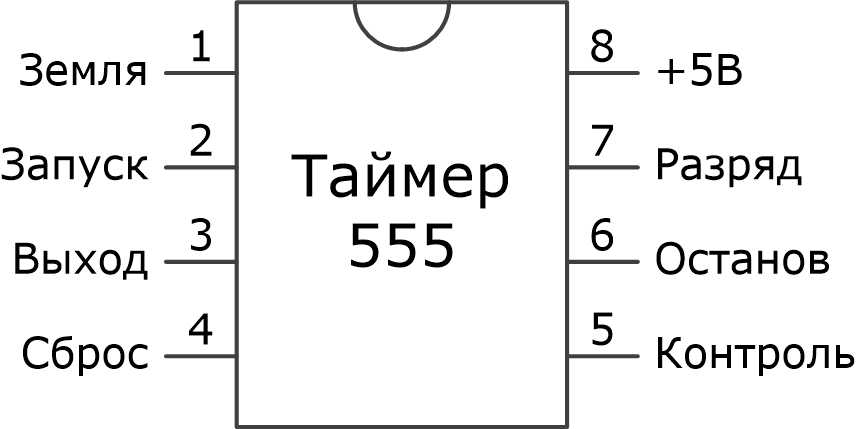

Микросхема выпускается в двух вариантах корпуса — пластиковом DIP и круглом металлическом. Правда встретить 555 в круглом металлическом корпусе в наши времена очень сложно, чего не скажешь о версии в пластиковом DIP корпусе. Внутри корпуса с восемью выводами скрываются транзисторы, диоды и резисторы. Не будем вдаваться в доскональное изучение 555, но про ножки этой микросхемы я расскажу более подробно. Всего ножек 8.
1. Земля
. Вывод, который во всех схемах нужно подключать к минусу питания. 2.Триггер , он же запуск. Если напряжение на пуске падает ниже 1/3 Vпит, то таймер запускается. Ток, потребляемый входом, не превышает 500нА. 3.Выход . Напряжение выхода примерно на 1,7 В ниже напряжения питания, когда он включен. Максимальная нагрузка, которую может выдержать выход — 200 мА. 4.Сброс . Если подать на него низкий уровень напряжения (меньше 0,7 В), то схема переходит в исходное состояние не зависимо от того, в каком режиме находится таймер на данный момент. Если в схеме не нужен сброс, то рекомендуется подключить этот вывод к плюсу питания. 5.Контроль . Этот вывод позволит нам получить доступ к опорному напряжению компаратора №1. Используется этот вывод очень редко, а вися в воздухе может сбивать работу, поэтому в схеме его лучше всего присоединить к земле. 6.Порог , он же стоп. Если напряжение на этом выходе выше 2/3 Vcc, то таймер останавливается и выход переводится в состояние покоя. Стоит заметить, что работает выход только тогда, когда вход выключен. 7.Разряд . Этот выход соединяется с землей внутри самой микросхемы, когда на выходе микросхемы низкий уровень и закрыт, когда на выходе высокий уровень. Может пропускать до 200 мА и иногда используется как дополнительный выход. 8.Питание . Данный выход нужно подключать к плюсу питания. Микросхема поддерживает напряжение в пределах 4,5-16 В. Может работать от обычной 9В-батарейки или от проводка USB.
Режимы
Ну что же пришло время поведать вам о режимах микросхемы 555. Их всего 3 и о каждом я расскажу более подробно.
Моностабильный
При подаче сигнала на вход нашей микросхемы, она включается, генерирует выходной импульс заданной длины и выключается, ожидая входного импульса
Важно, что после включения микросхема не будет реагировать на новые сигналы. Длину импульса можно рассчитать по формуле t=1.1*R*C
Пределов по длительности импульсов нет — как по минимальной, так и по максимальной длительности. Есть некоторые практические ограничения, которые можно обойти, но стоит задуматься над тем, нужно ли это и не проще ли выбрать другое решение. Итак, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С — 95пФ. Можно и меньше, но при этом схема начнет поглощать много электричества.
Нестабильный мультивибратор
В этом режиме все довольно таки просто. Управлять таймером не нужно. Он все сделает сам — сперва включится, подождет время t1, потом выключится, подождет время t2 и начнет все заново. На выходе у нас получится забор из высоких и низких состояний. Частота с которой будет колебаться зависит от параметров величин R1,R2 и C и определяется она по формуле F= 1,44/((R1+R2)C). В течение времени t1 = 0.693(R1+R2)C на выходе будет высокий уровень, а в течение времени 2 = 0.693R2C — низкий.
Бистабильный
В данном режиме наша микросхема 555 используется как выключатель. Нажал одну кнопку — выход включился, нажал другую — выключился.
Перейдем от теории к практике
Собирал генератор Тесла в корпус от АТХ. Конденсатор по питанию 1000 мкф 400в. Диодный мост из того же АТХ на 8А 600В. Перед мостом поставил резистор 10 Вт 4,7 Ом. Это обеспечивает плавный заряд конденсатора. Для питания драйвера поставил трансформатор 220-12В и еще стабилизатор с конденсатором 1800 мкФ.
Диодные мосты прикрутил на радиатор для удобства и для отвода тепла, хотя они почти не греются.
Прерыватель собрал почти навесом, взял кусок текстолита и канцелярским ножом вырезал дорожки.
Силовая была собрана на небольшом радиаторе с вентилятором, позже выяснилось, что этого радиатора вполне достаточно для охлаждения. Драйвер смонтировал над силовой через толстый кусок картона. Ниже фото почти собранной конструкции генератора Тесла, но находящейся на проверке, измерял температуру силовой при различных режимах (видно обычный комнатный термометр, прилепленный к силовой на термопласту).
Тороид катушки собран из гофрированной пластиковой трубы диаметром 50 мм и обклеенным алюминиевым скотчем. Сама вторичная обмотка намотана на 110 мм трубе высотой 20 см проводом 0,22 мм около 1000 витков. Первичная обмотка содержит аж 12 витков, сделал с запасом, дабы уменьшить ток через силовую часть. Делал с 6 витками в начале, результат почти одинаков, но думаю не стОит рисковать транзисторами ради пары лишних сантиметров разряда. Каркасом первички служит обычный цветочный горшок. С начала думал что не будет пробивать если вторичку обмотать скотчем, а первичку поверх скотча. Но увы, пробивало… В горшке конечно тоже пробивало, но здесь скотч помог решить проблему. В общем готовая конструкция выглядит так:
Ну и несколько фоток с разрядом
Теперь вроде бы все.
Встроенные редакторы
Все низко- и высокочастотные генераторы сигналов очень просты в настройке. У них имеется несколько четырехпозиционных регуляторов, позволяющих корректировать значение максимальной частоты. Время перехода на установившийся режим в большей части моделей составляет не больше 3 мс. Такое малое время можно достичь благодаря использованию микроконтроллеров.
Микроконтроллеры монтируются на основной плате, в некоторых конструкциях они съемные – буквально одним движением можно установить новый элемент. В конструкциях со встроенным редактором не устанавливаются ограничители. После селекторов по схеме расположены преобразователи. Иногда в схемах можно встретить синтезаторы. Максимальная частота генерируемого сигнала может составлять 2000 кГц, суммарная погрешность не более 2 %.
Использование вывода 5 таймера NE555
Всем известен и широко применяется в радиолюбительских конструкциях таймер NE555 и его аналоги, например, отечественный КР1006ВИ1. В подавляющем большинстве случаев вывод 5 таймера NE555 оставляют свободным или соединяют с общим проводом через блокировочный конденсатор, что в условиях отсутствия помех по питанию не очень нужно. В зарубежных описаниях таймера этот вывод называют по-разному — Cont. Control. Control Voltage, а в отечественных — «Контроль делителя», хотя уместнее было бы перевести слово control как «управление».
Внутри таймера NE555 вывод 5 соединен с точкой соединения «верхнего» и «среднего» резисторов делителя напряжения питания, формирующего пороги срабатывания компараторов и задающего таким образом пределы изменения напряжения на времязадающем конденсаторе Поэтому, когда вывод 5 оставлен свободным, напряжение на нем — 2/3 напряжения питания. Точка соединения «среднего» и «нижнего» резисторов, где напряжение равно 1/3 напряжения питания, внешнего вывода не имеет. Исходя именно из таких порогов, в справочниках приведены формулы расчёта длительности импульсов и частоты их следования на выходе генератора, собранного на таймере. Однако длительностью и частотой можно управлять, не изменяя ёмкость и сопротивление времязадающих элементов, а лишь подавая внешнее напряжение на вывод 5 таймера, сдвигая тем самым пороги срабатывания компараторов. О такой возможности написано в справочных данных таймера, но никаких зависимостей или рекомендаций на эту тому там не приведено. Чтобы восполнить этот пробел, были проведены эксперименты, с результатами которых хочу ознакомить читателей.
На таймере NE555 был собран генератор непрерывных колебаний по схеме, изображенной на рис. 1.
Рис. 1
Если вывод 5 таймера никуда не подключён, коэффициент заполнения генерируемых импульсов (отношение длительности импульсов Т+ к периоду их следования Т) равен 0.5, а частота их следования
При указанных на схеме номиналах элементов F0≈1 кГц.
Внешнее напряжение, поданное на вывод 5, влияет на оба порога Причём верхний порог становится равным этому напряжению, а нижний — его половине. Если подать на вывод 5 напряжение Uупр равное 8 В (2/3 от 12 В), частота и коэффициент заполнения останутся прежними. Но при других значениях Uупр они изменяются, как показано на рис. 2 (частота) и рис. 3 (коэффициент заполнения).
Рис. 2
Рис. 3
Причём частота, увеличиваясь в 3,7 раза при изменении Uупр от 11,5 до 1 В, с дальнейшим его уменьшением резко падает. Коэффициент заполнения растёт с 0,06 (Uупр = 1 В) до 0,77 (Uупр = 11,5 В) практически линейно.
Рис. 4
Другой способ управления состоит в подключении к выводу 5 резистора второй вывод которого соединён с одним из других выводов таймера. Варианты его подключения показаны на рис. 4 а зависимости частоты и коэффициента заполнения от — соответственно на рис. 5 и рис. 6. Буквы у кривых на этих рисунках совпадают с теми, которыми обозначены варианты подключения резистора на рис.4.
Рис. 5
Рис. 6
Как видим, при соединении резистора Rупр с общим проводом и уменьшении его сопротивления от 100 кОм до 470 Ом частота растёт в 1,7 раза, а коэффициент заполнения падает в восемь раз. Если соединить резистор с плюсовой линией питания, при изменении его сопротивления в тех же пределах часто та уменьшается в 2,2 раза, а коэффициент заполнения растёт в 1,5 раза, Наибольшее изменение частоты — в четыре раза достигнуто при соединении резистора Rупр с выходом OUT (выводом 3) таймера, При этом коэффициент заполнения импульсов практически не изменяется, оставаясь приблизительно равным 0,5. Если подключить резистор Rупр к выходу с открытым коллектором DISCH (выводу 7), кривые зависимостей изменения частоты и коэффициента заполнения от сопротивления резистора занимают промежуточные положения между кривыми при его соединении с плюсом питания и с выходом OUT.
Полученные результаты можно распространить и на КМОП-версии таймера — микросхемы LMC555, TS555, ICM7555, КР1441ВИ1. Но следует иметь в виду, что пороговые напряжения в них заданы с помощью делителей напряжения из резисторов сопротивлением 100 кОм, а не 5 кОм, как в таймерах NE555. Поэтому для них значения сопротивления резистора указанные на рис. 5 и рис. 6, нужно увеличить в 20 раз.
