Радиожучок: схема и советы по подбору элементов для компактного устройства

Содержание

Радио-жучок своими руками

Для начинающих радиолюбителей может показаться нижеприведенный урок по изготовлению жучка чересчур сложны. Схемы передатчиков довольно-таки просты, а вот настройка контура радиопередатчика может вызвать некоторые сложности. В данной схеме используется минимум деталей. Мощность передатчика не такая уж большая, радиус действия составляет примерно 100 метров в прямой видимости. Но для самодельного радио-жучка это очень даже неплохо.Нам потребуется

Совсем необязательно приобретать детали для схемы. Например, электронные микрофон M1 вы можете вытащить из старого китайского диктофона. Конденсаторы и резисторы можете выпаять из любой платы радиоприемника. Транзистор VT1 C3013 снимите из старого транзисторного китайского плеера. Катушку L1 несложно изготовить самостоятельно. Для этого возьмите лакированною медную проволочку (диаметр 0,5 мм), намотайте ее виток к витку на оправке 3 миллиметра и откусите лишнее кусачками. Зачистите кончики от лака. Для антенны медная проволока тоже подойдет. Просто отрежьте от проволоки 30 см, загните один кончик в колечко, второй — зачистите, залудите. Также приобретите батарейку напряжением 3 В. Вот и все детали, которые нам потребуются.

А вот и схема, в которой оставлены лишь самые необходимые детали, с которыми мы уже ознакомились.

Монтаж радио-жучка

Чтобы собрать схему можно не разрабатывать плату самостоятельно. Просто возьмите маленький кусок двухстороннего фольгированого текстолита 2х3 сантиметра. На одной из сторон текстолита резаком разделайте фольгу на пару частей (сколько потребуется для монтажа деталей). Все потом надо тщательно залудить. Как видите, сложного в этом не так уж много, если у вас уже есть небольшой опыт в создании электронных самоделок.

На второй стороне разделайте на две части — побольше/поменьше. Большую часть надо сделать по размеру такой, чтобы поместилась батарейка. Получится плюсовой контакт, а для минусового контакта возьмите загнутый кусок медной зачищенной проволоки или небольшой прямоугольный кусочек пружинки (можно взять из часов). Сделайте для микрофона на плате небольшой вырез — это уменьшит размер всей конструкции.

Теперь все детали припаяйте по схеме. Минусовой контакт для батарейки припаиваем с другой стороны, не забудьте про соединительные провода для питания. Также припаяйте микрофон в правильной полярности.

Настройка радио-жучка

Итак, сборка окончена? Теперь самое интересное: вставьте в жучка батарейку, возьмите любой FM-приемник, попытайте поймать в динамиках свой голос. Если не получилось с первого раза, попробуйте слегка раздвинуть витки катушки L1, затем снова повторите попытку. Когда сигнал будет пойман, то вы уже без проблем сможете добиться нужной частоты: при сдвиге витков частота передатчика сбавляется, при раздвигании — увеличивается. Просто настройтесь на необходимую вам частоту и наслаждайтесь проделанной работой! Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

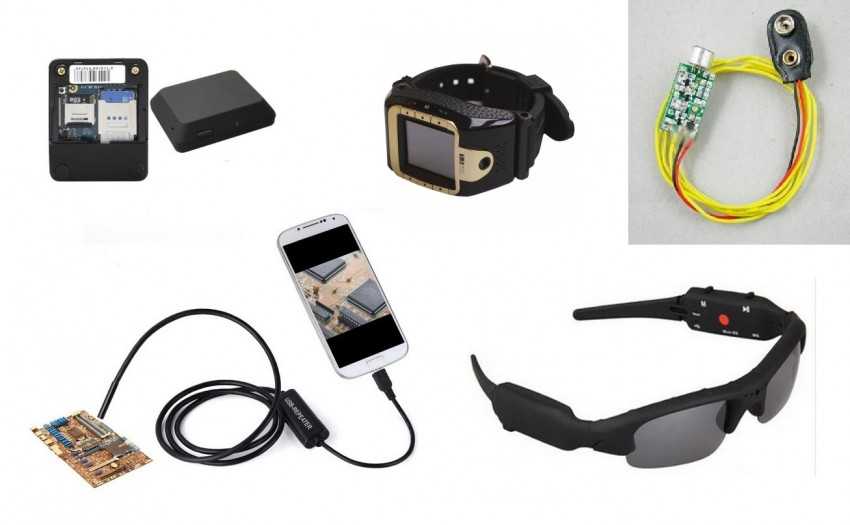

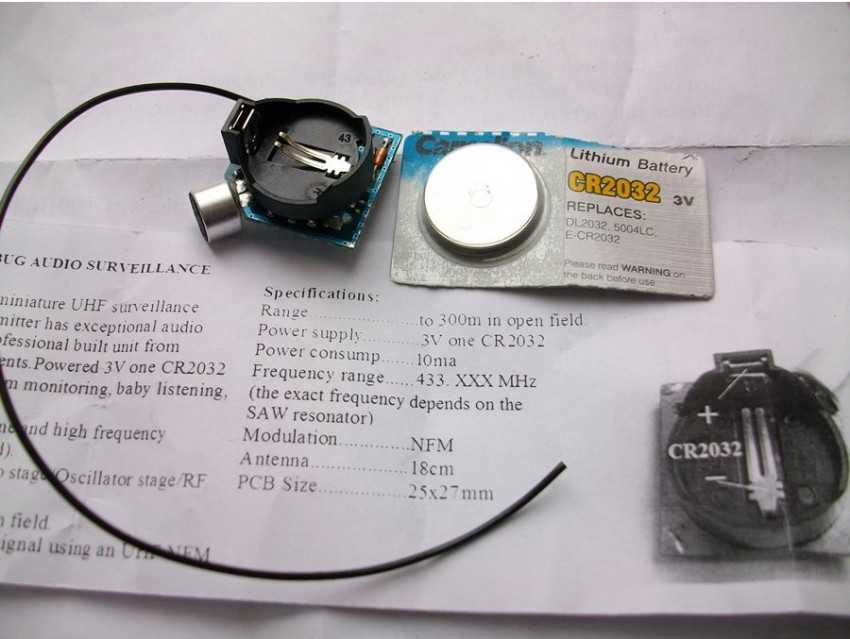

Жучки для прослушки в квартире. Виды приборов для прослушки?

Приборы для прослушки разделяют на четыре категории: радио прослушки, gsm прослушки, прослушки с gps и стационарные приборы типа мини камер или мини диктофонов. Радио прослушки Отличаются миниатюрными размерами, их очень сложно выявить в квартире, но ограничены в расстоянии действия. Расстояние у разных приборов разница от 300 метров до 1.5 километров. Качество звука удовлетворительное можно различить голоса в радиусе 5 метров от жучка. Для радио прослушки обязательно необходимо иметь приёмник сигнала, рацию например. Это сильно увеличивает стоимость прибора. Цены начинаются от 3990 рублей. GSM прослушки GSM приборы самые востребованные на рынке прослушивающих устройств. Их сложно обнаружить, имеют маленькие размеры, длительное время работы в отличии от радио жучков. Время работы от 2 дней до месяца. Для начала работы требуется только установить сим карту любого оператора, прослушка будет являться обычным абонентом, и вы можете звонить на этот номер сим с любого расстояния. Прослушки с GPS GPS трекеры, маяки отличаются возможность определения местоположения на расстоянии. В основном работают совместно с GSM модулем. Слежение производится с помощью простых смс сообщений или с помощью бесплатных онлайн приложений. Позволяют отслеживать перемещение в режиме реального времени, с точностью до 3 метров. Многие производители дополняют личные кабинеты дополнительными функциями, такими как сохранение истории перемещения, электронный забор или оповещение о начале движения. Мини камеры Мини видео

камеры отлично справляются с задачей скрытной записи звуков или видео. Модели оснащённые Wi Fi или GSM модулем способны передавать информацию на расстоянии. Встречаются приборы размерами меньше пальчиковой батарейки. Дополнительные возможности мини камер: ночная съёмка, датчики звука и движения, онлайн кабинеты для управления, двусторонняя связь. Мини диктофоны Прослушки изначально подразумевают запись звуков, и мини диктофоны одни из первых приборов занявших нишу прослушивающих устройств. Миниатюрные размеры, простота в применении позволяют из легко срыть в нужном месте, диктофоны в основном автономны и способны проработать до недели. Корпуса выполнены в виде флешки, кулона, или обычной, непримечательной чёрной коробочки.

Что потребуется для радиожучка?

Электронный микрофон M1;
Конденсаторы и резисторы;
Транзистор VT1 C3013;
Катушка L1;
Батарея 3В.

Данные детали можно найти в старых электронных приборах, например, микрофон можно извлечь из сломанного диктофона, а транзистор извлечь из плеера или радиоприемника, а катушку и вовсе можно смастерить самостоятельно.

Для этого необходимо просто взять медную проволоку диаметра 0,5 мм и спичку, затем намотать проволоку на 1-1,5 см спички и, зачистить и залудить кончики.

Проволоку можно использовать и в роли антенны, просто возьмите 30 см кусок проволоки, с одного конца загните ее в виде кольца, а с другой зачистите и залудите.

Инструкция как сделать радио жучок

Радиоплату можно изготовить самим, а можно использовать фользизированный текстолит. Опишем эти способы подробнее:

Для изготовления печатной платы берем кусок текстолита 3х2, нужно сделать рисунок платы и перенести его на текстолит. После этого нужно поместить его в раствор лимонной кислоты с перекисью водорода и дождаться исчезновения лишней меди. Когда плата стравится, достанем ее, промоем водой, уберем лак и залудим. Плата готова.

Для начала нужно взять небольшой фрагмент двустороннего фольгированного текстолита, размером 2х3. Поделить фольгу на несколько частей, и все хорошенько зачистить и залудить. Все это просто сделать, если у вас есть хоть небольшой опыт работы с электронными схемами.

Другую сторону нужно разделить на две неравные части. На большей части должна умещаться батарейка, и это будет положительный контакт (+). Отрицательный контакт получим, взяв медную проволоку, которую заранее нужно будет зачистить и загнуть. Также нужно вырезать небольшое отверстие на плате в которое потом поместим микрофон.

Монтаж устройства выполняется с двух сторон. Нужно припаять все детали соответственно схеме

Важно не перегревать детали во время припайки, так они могут испортиться и не будут выполнять свои функции. Отрицательный контакт припаивается с другой стороны.

Нужно помнить про соединительные провода для обеспечения питания и микрофон, который нужно припаять с соответствующей полярностью. Также не забывайте про антенну, при исключении ее из схемы дальность приема жучка заметно снизится.

Как настроить готовый радиожучок

В готовое устройство нужно вставить батарею, и взяв FM-приемник попробовать поймать любой звук, издающийся в вашей комнате. Если попытки не оказались успешны, немного раздвиньте витки катушки и повторите действия. Заметим, что сдвигая витки вы сбавляете частоту передатчика, а раздвигая, наоборот увеличиваете.

Кстати данную схему можно использовать для изготовления аудио передатчика. Достаточно просто извлечь из схемы микрофон и подключить конденсатор на ёмкость 10 мкф, а к отрицательному контакту подсоединить штекер «мини-джек».

Эти махинации позволят вам передавать звук со смартфона или любого другого устройства на другие приборы принимающие радиосигнал и находящиеся в зоне действия нашего передатчика.

Итак, наш радиожучок готов, и вам наверняка не составило труда выполнить все, перечисленные действия. Как видите, главное, что нужно для изготовления подобных устройств это необходимые детали, терпение и опыт работы с электронными схемами, а также инструкция по изготовлению.

Стетоскоп – устройство подслушивающее через стену

Это не медицинская трубка, но принцип работы тот же. В первую очередь этот метод избавляет от сверления стены. Вы находитесь по другую сторону от говорящего, прикладываете вибродатчик вплотную к стене. Далее прибор усиливает считанные сигналы в несколько десятков тысяч раз и вы отчётливо слышите разговор на противоположной стороне стены толщина которой менее метра… Это упращённая схема работы. Понятно, что матриел стены играет важную рль. Понятно, что можно не сидеть в сосденем помещении, а разместить там ретранслятор и спокойно снимать результат у себя дома в тапочках за интернетом.

Прослушка на расстоянии. Многообразие

Технология микрофонов для прослушки на расстоянии разнится в зависимости от их типа. По принципу работы можно выделить три категории дистанционных подслушивающих устройств:

Микрофон направленного действия;
Лазерный микрофон;
Устройство прослушки через стену.

Микрофон направленного действия

Микрофон направленного действия используют для дистанционной прослушки на открытой местности и записи разговора по телефону. Главная проблема направленных микрофонов — расстояние до источника звука. Уже на дистанции в сто метров звук ослабеет настолько, что отделить речь от помех почти невозможно.

Существует 4 типа подслушивающих механизмов направленного действия:

Трубчатые микрофоны. Выглядят такие устройства, как пустая трубка со щелями в несколько рядов. Ряды щелей расположены вдоль отверстия трубки. На её конце — микрофон с усилителем и диктофоном. Звуковая волна входит в щели и создаёт вибрации, которые улавливает микрофон. Волны из каждой щели складываются в одну. Усилитель преобразует вибрации в доступную человеческому уху частоту, и мы слышим, что происходит на расстоянии. Главный минус трубчатого микрофона — невозможно уловить правильный сигнал из-за угла. Звуковая волна искажается и ослабевает.
Градиентные микрофоны. В таком устройстве два маленьких чувствительных микрофона расположены рядом. Сигнал создаётся из вычитания значений, пойманных ими. Дальше — усилитель и магнитофон, как в предыдущем типе. Можно прослушать разговор по телефону на небольшом расстоянии или шёпот в пределах помещения. Дешевле и безопаснее будет поместить жучок рядом с целью. Данное устройство, в отличие от жучка, выглядит подозрительно, и его нельзя спрятать, ведя запись.
Плоские фазированные решётки. Прибор состоит из плоской пластины, в нескольких точках которой встроены микрофоны или другие приёмники сигнала. Звуковые волны из каждой точки суммируются и поступают в усилитель. Не пытайтесь прослушать разговор в широком шумном пространстве, поскольку такая конструкция ловит сигнал отовсюду. Вы получите лишь кучу помех.
Параболические микрофоны. Состоят из вогнутой тарелки в форме параболы. Диаметр тарелки колеблется от 20 до 50 сантиметров. В её центре — обыкновенный звукосниматель, присоединённый к усилителю с магнитофоном. Звукосниматель улавливает и суммирует сигналы, входящие в тарелку. Чем больше тарелка вогнута, тем сильнее и точнее будет звук. Таким микрофоном нельзя записать разговор отдельно взятой цели. Мы можем уловить только диапазон. Звуки природы и животных записывают именно ими.

Инструкция как сделать радио жучок

Монтаж устройства выполняется с двух сторон. Нужно припаять все детали соответственно схеме

Важно не перегревать детали во время припайки, так они могут испортиться и не будут выполнять свои функции. Отрицательный контакт припаивается с другой стороны

Настройка радио жучка:

Для настройки жука возьмите приёмник и настройте его на частоту в приделах 87-108 MHz. Установите жука на крону, не трогая катушку, отвёрткой потихоньку крутите подстроечный конденсатор пока не услышите обратную связь от радиоприёмника в виде тонального звукового сигнала. Кстати жук ловится и на радио мобильного телефона, у меня даже авто поиск его находит, так что попробуйте первым делом этот вариант. При настройки, жук и приёмник должны быть рядом, как настроитесь на звук, отдалите их друг от друга. Всё, жук полностью готов и настроим!

На этом всё, не забываем поделиться записью, соц кнопки и архив с печаткой, находится ниже.

Все детали можно купить на AliExpress за копейки

2N3904 — 100 шт.
2N2222 — 100 шт.
Конденсаторы подстроечные 20pf
Конденсатор подстроечные 40pf
Конденсаторы керамические — 300 шт. | 1000 шт.
Резисторы — 300 шт. | 600 шт.
Электретные Конденсаторные Микрофоны
Текстолит фольгированный односторонный

Настройка радио жучка:

На этом всё, не забываем поделиться записью, соц кнопки и архив с печаткой, находится ниже.

Все детали можно купить на AliExpress за копейки

2N3904 — 100 шт.
2N2222 — 100 шт.
Конденсаторы подстроечные 20pf
Конденсатор подстроечные 40pf
Конденсаторы керамические — 300 шт. | 1000 шт.
Резисторы — 300 шт. | 600 шт.
Электретные Конденсаторные Микрофоны
Текстолит фольгированный односторонный

Жучки для прослушки. Как сделать простой жучок для прослушки своими руками.

Продолжая тему простых схем для радиолюбителя, мы рассмотрим, как сделать простой жучок для прослушки своими руками. Простой жучок может использоваться не только для шпионажа, но и, например, для прослушивания помещения, в котором спит маленький ребенок. Схема жучка для прослушки упрощена до максимально простой сборки и имеет минимум деталей. Но наряду с простотой жучок обладает дальностью передачи до 100 м. ниже приведена сама схема жучка

. Все радиодетали распространенные и их необязательно покупать в радиомагазине. Микрофон можно из китайского магнитофона достать

Обратите внимание, что микрофон имеет полярность, плюс микрофона подключается сверху по схеме. Транзистор C3013 можно из того же магнитофона или приемника взять

Также можно применить его российский аналог КТ 368. Конденсаторы оттуда же берем. Катушка L1 наматывается медным проводом покрытым лаком диаметром 0, 3. 0, 5 мм. Наматывается она на цилиндрическую оправку диаметром 3 мм, на нее необходимо намотать 10 витков. Для уменьшения размеров элемент купить лучше. Антенна может быть изготовлена из того же провода, что и катушка. Длина антенны должна быть не менее 30 см. После сбора необходимых деталей можно приступать к их монтажу. Для монтажа деталей используется двухсторонняя печатная плата 2 х 3 см. Для получения дорожек плату не обязательно травить, прорези можно сделать резцом.

Наладка жучка для прослушки. Наладка жучка сводится к выставлению рабочей частоты. Для начала прокручиваем радиоприемник в FM — диапазоне и пытаемся поймать свой голос. В том случае, если не получается, раздвигаем витки катушки и ловим снова. При раздвигании витков частота передатчика увеличивается

Внимание! Только в том случае, если частота передатчика совпадает с частотой радиостанции, необходимо сдвинуть ее в большую или меньшую сторону

Простое подслушивание

Понятно, что просто находясь поблизости вы имеете возможность услышать то, что вам не предназначалось. Однако, если при вас лишнего говорить не хотят, то иногда можно например, спрятаться или зайти за угол. Если же вопрос серьёзный, то можно попробовать послушать из-за двери или из соседнего помещения, если в стене есть отверстие. К примеру, в панельных домах розетки часто делают двусторонними, что позволяет иногда вести прослушку через стену без каких либо специальных приспособлений. Пприложите ухо к розетке и почуствуйте себя шпионом… А иногда можно и заранее дырочку в стене сделать, в которую можно будет потом послушать или микрофон просунуть.

Трезвомыслие и бдительность

Задумавшись, не следит ли кто за тобой, очень легко впасть в паранойю. Мы семимильными шагами движемся в сторону «прозрачного» общества, так что совершенно точно кто-то когда-то за тобой следит. Чтобы не сойти с ума, нужно сконцентрироваться на практическом подходе к вопросу: когда слежка за мной может оказаться мне невыгодна, а кому-то выгодна?

К сожалению, если ты занимаешься бизнесом, хоть сколько-то знаменит или работаешь с коммерческой тайной, ты находишься в потенциальной зоне риска. Стоит упомянуть и курьезные, но малоприятные истории про скрытые камеры в съемных квартирах Airbnb или в общественных душевых, раздевалках, туалетах. Скрытая камера, следящая за клавиатурой банкомата (или любого другого места, где вводят пароль на клавиатуре), также может облегчить жизнь злоумышленникам.

Так что первым делом прикинь, кто, зачем и как может действовать против тебя. Возможно, в некоторых сценариях атаки использование гаджетов и вправду окажется практичным. Например, если кто-то хочет следить за твоими передвижениями, то в его распоряжении разные способы — нанять частных детективов или получить доступ к данным провайдеров и сотовых операторов. Но использовать GPS-трекер может оказаться дешевле, проще и удобнее.

Проблемы выбора жучка для прослушки

Если вдруг после прочтения этой статьи тебе захотелось почувствовать себя супершпионом, то независимо от того, есть ли у тебя дурные намерения, или ты просто хочешь развлечься, очень не советуем. В Российской Федерации существуют законы, которые запрещают продавать и покупать устройства, предназначенные для тайного сбора информации. Формулировки в законе размытые, а практика правоприменения включает в себя настолько сомнительные истории, что Верховный суд даже выпустил специальное разъяснение, как не допускать злоупотребления законодательством.

После этого определи, в какой зоне нарушение информационной безопасности будет действительно критичным, чтобы сосредоточиться на ее защите и не тратить чрезмерно много сил и ресурсов

Защитить все от всего невозможно и не нужно, вместо этого стоит защищать действительно важное. Переговорную комнату совета директоров или зону, в которой работают над критично важным проектом, например

Или просто кладовку, в которой ты хранишь нечто, что не должно попадаться на глаза людям, которые тебя не любят.

Жучек для прослушки в обычной розетке

Не забывай, что один из важнейших инструментов хакера — социальная инженерия. Так что нужно защищаться и от нее. Если уж ты определился со своим «защищенным периметром», то позаботься о том, чтобы люди, в него допущенные, тоже были компетентны и заинтересованы в поддержании безопасности. Помни, что никто не обращает внимания на уборщиков и ремонтников — им легче легкого установить скрытое устройство. Но и абсолютно лояльный, но безалаберный коллега может просто не заметить, что кто-то подложил ему в сумку или карман гаджет-шпион.

Жучок из мобильного телефона за 5 секунд. Подслушивающий жучок из мобильного телефона

Хотите, но не знаете как сделать жучок из телефонов Android и iOS? Самый быстрый и эффективный способ превращения мобильного телефона в подслушивающего жучка. Не верите – попробуйте прямо сейчас!

В интернете вы найдете огромное количество статей, где подробно описано как сделать жучок из мобильного телефона своими руками, а также даны схемы и подробное описание деталей, которые вам нужно будет либо где-то найти, либо где-то купить. Здесь речь пойдет о других жучках, не тех, которые нужно собирать имея, по меньшей мере за плечами, несколько уроков труда по электричеству. Речь пойдет о телефонах, которые смогут стать полноценными прослушивающими и записывающими жучками.

Также вам будет интересно: « Прослушка мобильного телефона ». Итак, предлагаем вам сделать подслушивающий жучок из современных телефонов на базе Android и iOS.

Как сделать жучка из телефона Андроид?

На то, чтобы сделать жучок из сотового телефона, вам понадобится 30 минут времени. Для этого вам нужно скачать жучок на телефон бесплатно, как? Для этого нужно сделать всего 3 шага:

Шаг 1. Зайти на сайт – скачать программу Reptilicus на телефон бесплатно – установить программу – скрыть программу – отдать телефон «жертве».

Шаг 2. Зайти в кабинет – отослать команду «Запись звука» — на телефоне включится диктофон – запишется звук (указанное время).

Шаг 3. Запись передастся в кабинет – зайти в Данные «Аудио» — прослушать запись – всё!

Для того чтобы установка программы Reptilicus была предельно простой и легкой на сайте есть Руководство в картинках. Так простым доступным языком описано, что шаг за шагом нужно делать с телефоном до установки программы, во время и после установки. Таким образом, у вас появляется полноценный жучок, сделанный из сотового телефона в течение получаса.

Такой жучок на телефон для слежки позволит вам включать диктофон (запись окружения) на расстоянии. Делать запись разговоров на расстоянии можно различными способами:

выставлять периоды, когда запись окружения будет проводится (каждый день, раз в неделю, в определенный день);
выставить временной промежуток, в который запись окружения будет автоматически включаться (даже без Интернета);
отправлять команду на запись из кабинета.

Кстати, этот жучок прослушать телефон Андроид позволит не только через микрофон. Вы также будете знать:

Теперь вы знаете как сделать жучок из телефона Андроид. Перейдем к тому, как сделать телефон-жучок из Айфона.

Как сделать телефон-жучок из Айфона

Как известно, Айфоны защищены от прослушки более изящно. И установить программу, которая бы сделала из Айфона жучка не получится. Здесь нужен другой подход. Он более затратный, но не менее эффективный. Вам нужно будет купить жучок для сотового телефона Айфона .

О том, как установить жучок на мобильный телефон позаботятся наши специалисты. Они впаяют в Айфон жучок, который:

передает звук окружения в режиме онлайн;
показывает местоположение аппарата;
дает возможность прослушать звонки в онлайн.

Жучок будет реагировать на звонки или на громкий голос, и оповещать вас об этом. Вы подключаетесь к жучку и слушаете все что говорят возле микрофона в режиме реального времени.

Теперь о том, где купить жучок для телефона. Покупается жучок у наших специалистов. Способов передач телефона с жучком нашим специалистам столько же много, сколько и возможных ситуаций:

Обговаривается модель Айфона – деньги – покупка – установка жучка – пересылка готового аппарат по указанному адресу.
Вы подъезжаете к специалистам – отдаете Айфон – при вас впаивают жучок – проверка – деньги.
Вы подъезжаете к специалистам – вместе покупаете Афон – при вас впаивают жучок – проверка — деньги.
Вы пересылаете свой Айфон (любым удобным для вас способом) – деньги – установка жучка – пересылка готового аппарата.

Подводя итог всему вышесказанному, хочется еще раз отметить, что сделать подслушивающий жучок из современных телефонов можно различными способами: для телефонов Андроид – это приложение, для Айфонов – это жучок, который впаивается прямо вовнутрь аппарата нашими специалистами.

Жучок из мобильного телефона – шагай в ногу со временем!

Простейший FM жучок на одном транзисторе своими руками

Хоть делать подслушивающие устройства, так называемые «жучки» не законно и грозит уголовной ответственностью но для пытливого ума радиолюбителя в качестве самообразования и интереса это не является препятствием, кроме того подобное устройство может послужить просто радиомикрофоном для караоке системы. Этот простой жучок который собран всего на одном транзисторе работает в УКВ диапазоне от 80 до 108 МГц, принимается на обычный радиоприёмник с FM диапазоном.

Простейший FM жучок на одном транзисторе своими руками

Чувствительность у него достаточно хорошая и зависит от используемого электретного микрофона, так как попадаются как хорошие электретные микрофоны так и не очень, для этого придётся подобрать подобный с лучшей чувствительностью, при этом звук получается чистый не искажённый. Дальность действия жучка до 50 метров в зависимости от длины антенны и применённого транзистора. Единственный явный недостаток подобной схемы это то что он нестабильно держит частоту по мере разряда батареи, ведь это самая простая схема радиомикрофона, без кварцевой стабилизации частоты, поэтому источник питания лучше выбрать с хорошей ёмкостью.

Детали которые понадобится, чтобы сделать FM жучок:

Небольшой кусок фольгированного стеклотекстолита или макетной платы;
Транзистор КТ368 или BC547, КТ3102, С9018, с последним транзистором мощность и дальность действия радиомикрофона увеличится;
Микрофон (подойдёт от любого китайского магнитофона);
Резистор R1 – 4.7кОм;
Резистор R2 – 270 Ом;
Конденсатор С1 – 1нФ;
Конденсатор С2 – подбирается в зависимости от частоты;
Конденсатор С3 – 4.7пФ;
Конденсатор С4 – 100нФ;
Кусок провода длиной от 20 – 40 см в качестве антенны;
Источник питания: батарейка на 3 В — литиевая таблетка CR2032 или аккумулятор на 3,7 В.
