Свободу ушам или четыре схемы усилителей для наушников

Содержание

Печатная плата

Главное – это сделать печатную плату. Только в этом случае будет стабильно и качественно работать портативный усилитель для наушников. Своими руками сделать качественную плату можно без особого труда. Для этого вам потребуется программа для рисования подобных устройств. Можно даже за неимением таковой воспользоваться стандартным приложением Paint

Только важно соблюдать все размеры. Рисуете расположение дорожек и выводов всех элементов, затем необходимо распечатать полученное изображение на глянцевой бумаге

Вот тут-то и пригодятся различные проспекты, которые бесплатно выдают на улице и в магазинах. Печатаете с максимальной степенью жирности. Бумага должна пропитаться тонером. Чтобы сделать усилитель для наушников своими руками, вам нужна качественная плата. Поэтому закрепляете со стороны фольги глянцевую бумагу, чтобы она плотно прилегала. Хорошо прогретым утюгом нужно водить несколько минут по плате. Благодаря этому тонер с бумагой прилипнет к фольге. Конечно, плату нужно обезжирить перед началом работ. Вот и всё. Теперь остаётся лишь избавиться от бумаги. Тёплой водой смываете её, а тонер остаётся на поверхности фольги.

Готовите раствор хлорного железа. Это оптимальный вариант для травления печатных плат. Погружаете в раствор свою заготовку – через несколько минут вся лишняя медь уничтожится (если концентрация раствора хорошая). Если нет – придётся подождать. После сверлите отверстия под элементы, покрываете дорожки оловом и приступаете к монтажу. Последний шаг – подключение проводов питания. Делаете это только после того, как убедитесь окончательно в правильности монтажа.

Принципиальная схема

В интернете можно найти множество разнообразных предложений, но мы остановились на самой простой и действенной схеме усилителя на основе TDA 2003.

Собранный портативный усилитель для наушников работает по классу A, а коэффициент усиления у него около 18 единиц — такая мощность удовлетворит самого привередливого меломана. На некоторых форумах в интернете продвинутые радиолюбители весьма положительно отзываются об этом чипе и представленной схеме, поэтому после сборки в вашем активе окажется весьма качественный усилитель для наушников. Звуковой ряд, по заверению тех, кто уже сделал для себя лично аналогичное изделие, достоин похвал: даже низкие тембры передаются в полном объеме без искажений — отдельно собирать УНЧ (усилитель низких частот) нет необходимости.

Конструкция

Все элементы конструкции (кроме силового трансформатора) размещаются на одной печатной плате. Если вы решите использовать внешний блок питания или собрать его по другой схеме, около 70% печатной платы останутся свободными.

Схема расположения элементов представлена на рисунке:

Увеличение по клику

На рисунке представлен чертёж печатной платы со стороны деталей:

Увеличение по клику

На рисунке представлен чертёж нижней стороны печатной платы:

Увеличение по клику

Чертежи печатных плат в народном формате SLayout можно забрать здесь.

Главная особенность монтажа: на корпусе с нижней стороны TPA6120A2 есть контактная площадка примерно 3×4мм. Она должна быть припаяна к площадке на печатной плате под микросхемой, которая служит теплоотводом.

Фотография готовой конструкции:

При первом включении следует вынуть два предохранителя на выходе источника питания и убедиться в его работоспособности. Если выходные напряжения в норме, верните предохранители на место. Сам усилитель в наладке не нуждается.

Разместить плату можно в корпусе подходящих размеров, желательно металлическом для экранирования от внешних помех.

Схема первая, простая

Схема усилителя для наушников достаточно проста. (Автор — Валентий Святы, Practyczny Elektronik №2/2000, c. 4–6.) Собственно , которая при напряжении питания 9 Вольт может развить на нагрузке 8 Ом мощность до 1 Вт. Микросхема нормально работает на нагрузку до 4 Ом и при выходной мощности 150 мВт обеспечивает коэффициент гармоник не более 0,2%. Значит, при работе на наушники усилитель не перетрудится, сильно греться и искажать звук не будет.

Главная особенность данной схемы — автоматическое включение-выключение питания. При подаче на вход усилителя звукового сигнала напряжение на выходе детектора на диодах VD1, VD2 становится достаточным для открывания транзистора VT2, который далее открывает транзистор VT1, через который напряжение питания и проходит на микросхему.

Питание усилителя осуществляется от 9-ти вольтовой батареи («Кроны», например). При отсутствии звукового сигнала напряжение на выходе детектора уменьшается до нулевого, транзисторы закрываются и микросхема обесточивается. Усилитель для наушников работоспособен при напряжении питания от 1,8 до 15 Вольт.

Естественно, если вы не страдаете забывчивостью — можете выбросить из схемы «лишние» детали (детектор и транзисторный ключ) и установить простой выключатель в цепи питания.

Как продлить срок службы конструкции

Важно понимать, как правильно сделать усилитель своими руками, чтобы он прослужил даже дольше покупных устройств

Достаточно соблюсти несколько правил:

  • Обеспечить полноценное охлаждение детали. Без радиаторной решетки не обойтись. Она должна соответствовать микросхеме по размеру.
  • Не перегружать усилитель, то есть не подавать сигнал постоянно. Одного часа работы будет вполне достаточно, чтобы насладиться музыкой, а микросхема за это время не полетит от перегрева.
  • Выключать устройство из сети, если на него не подается сигнал. Микросхемы рассматриваемого типа потребляют большое количества тока покоя, даже если фактически не включены. Из-за этого корпус нагревается, а срок службы сокращается.

Схема усилителя для наушников

Регулярные скитания по по бескрайним просторам помойки

кладезя знаний — интернету, привели к интересной находке. Это был PDF файл от компании Burr Brown. Который воодушевил меня создать усилитель для наушников на ОУ. С языка потенциального врага, его название дословно можно перевести следующим образом: Удвоение выходного тока в нагрузку двумя аудио ОУ OPA2604

.

Файл состоит из двух страниц, где ценность представляет только первая. Представленная там схема усилителя для наушников была перерисована и избавлена от лишних умных надписей.

Знакомьтесь, это будущее сердце нашего усилителя. А если быть точнее — это схема одного канала. Каналов у нас будет 2, а значит потребуется два сдвоенных операционных усилителя (ОУ

).

Схема вторая, продвинутая

На глаза попалась схема усилителя для наушников, которая называлась «Блок регулирования громкости и тембра для стереонаушников». (Автор — Анджей Космински, Hobby Elektronik, №2/2000, c. 48–49). Сами регуляторы громкости и тембра выполнены на микросхеме А1 – TDA1524A в типовой схеме включения. (Так было написано в журнале, в оригинальном описании на микросхему схема немного другая. Но здесь схема приводится именно в «опубликованнном» виде).

На сдвоенном операционном усилителе А2 собран «мощный» усилитель, способный работать на низкоомные наушники.

Глубина регулировки громкости (R2) от –80 до +21 дБ, тембра НЧ (R4) +/- 12дБ на частоте 100 Гц, тембра ВЧ (R5) +/- 10 дБ на частоте 10 кГц.

Максимальное входное напряжение не более 2,5 Вольт, напряжение питания 12 Вольт, потребляемый ток 40 мА. Регулировочные резисторы должны быть на 47 кОм с линейной зависимостью изменения сопротивления от угла поворота движка (так называемая группа «А»).

Сложностей в изготовлении возникнуть не должно. Если захотите питать усилитель от источника +12 Вольт из блока питания компьютера — придется принимать меры для защиты от помех по цепям питания (таким же образом, как поступают изготовители автомобильных магнитол — ставят специальные фильтры).

Любители стрелялок могут ограничиться данными конструкциями,  а меломанам предлагается читать текст дальше.

Схема

Учитывая, что LM317 может работать с максимальным током в 1,5 А, на выходе получаем относительно небольшую выходную мощность. К счастью, это ограничение можно преодолеть путем соединения нескольких LM317 параллельно, как представлено на схеме:

Увеличение по клику

Максимальное входное напряжение для LM317 составляет 40 В, поэтому, казалось бы, запитать усилитель можно от двухполярного источника с напряжением не более ±20 V. Однако, операционный усилитель, допускает работу с максимальным напряжением питания ±18 В. Поэтому, по мнению автора, работа схемы от источника питания с напряжением ±15В будет вполне разумным и безопасным решением.

Определившись с напряжением питания мы можем рассчитать необходимый ток покоя. Для нагрузки сопротивлением 8 Ом он составит 15 В/8Ω=1,875 А. Теоретическая максимальная мощность будет составлять около 14 Вт, хотя на практике получилось 12 Вт при чисто резистивной нагрузке. Так как акустическая система далека по своим свойствам от резистивной нагрузки, ток покоя следует взять несколько больший, например, 2,2А. В этом случае величина токозадающего резистора составит 1,25/2,2=0,56 Ω.

При этом на резисторе будет рассеивать чуть меньше 3 Вт, поэтому рекомендуется использовать резистор мощностью не менее 5 Вт. При таких параметрах потребляемая мощность одного канала усилителя составит 30×2,2=66 Вт.

А что вы хотели? Класс «А»!

Усилитель для наушников на ОУ

Наиболее удобным вариантом являются схемы на операционных усилителях (ОУ). В таком случае количество элементов сводится к минимуму, а схема не требует никакой наладки.

Большим плюсом операционных усилителей является то, что все они, за исключением специализированных, выпускаются в корпусах DIP8 (Minidip) и SO-8 ( он же SOIC).

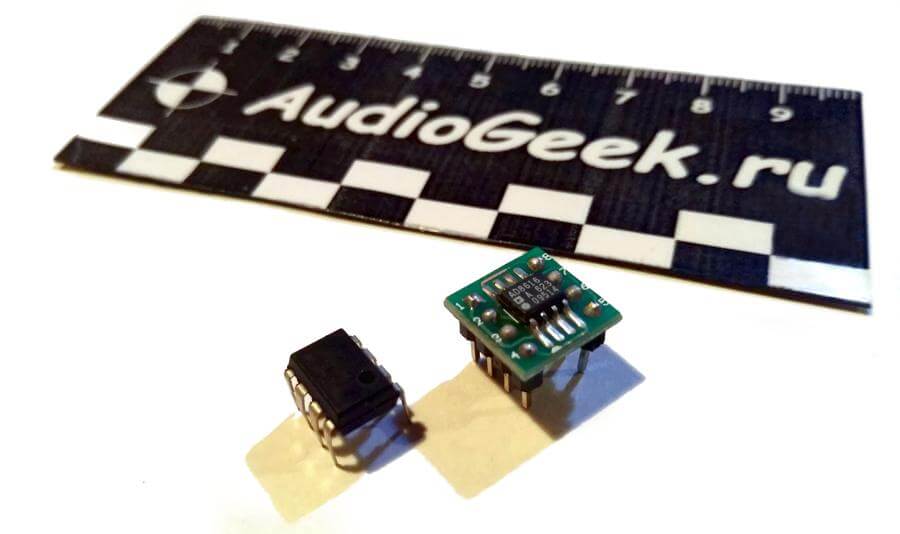

Будем ориентироваться на корпус DIP8. По размерам он больше

Поэтому во первых его проще паять, а во вторых он лучше охлаждается, что тоже важно для усилителя. А а для тех микросхем, которых в DIP8 не выпускают можно воспользоваться переходником из SO-8 в DIP8

Назначение выводов ОУ стандартизовано и они взаимозаменяемы. Поэтому можно один раз впаять панельки под микросхемы и просто вставлять микрухи без помощи паяльника. Это не только упростит замену микросхем но и убережет их от возможного перегрева при пайке.

Детали

Микросхему LM4558 можно заменить любой ИМС — два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Начинающим
Микрофонный усилитель. (017)

Рассмотрим конструкцию высококачественного микрофонного усилителя. Усилитель собран на операционном усилителе ВА4558 (разные производители выпускают микросхему с различными буквенными обозначениями, суть не меняется). Настоящий микрофонный усилитель рассчитан для контроля звуковой обстановки в помещениях, на улице, как дополнение к системе видеонаблюдения, охраны и безопасности. Схема отличается высокой чувствительностью, низким уровнем шумов операционного усилителя, обеспечивает качественный звук на мониторах, записывающих устройствах, головных телефонах, имеет низкое потребление тока замер показал ток около 2мА), работоспособен при снижении напряжения питания до 4,5 вольт. При повторении схемы с целью минимизации габаритов устройства, можно заменить микрофонный капсюль на другой с минимальными размерами (около 3мм), не использовать панельку, применив данный тип микросхемы в CMD исполнении, заменить электролитические конденсаторы на неполярные многослойные. Акустическая дальность — до 7 метров, длина соединительной линии от усилителя до потребителя сигнала (наушники, монитор, записывающее устройство) — до 300 метров. Питание от источника постоянного тока напряжением 5 — 12 вольт. Если вместо электретного микрофона будет применяться студийный (динамический) микрофон, резистор питания электретного микрофона R1 из схемы необходимо исключить. Учитывая, что микросхема содержит в своём составе два одинаковых усилителя, второй усилитель (выводы 5,6,7) можно задействовать для второго канала или использовать как предварительный усилитель для первого канала. Если вместо динамического микрофона подключить к входу усилителя катушку,
намотанную на ферритовом стержне и содержащую около 3000 витков тонкого (0,08 — 0,12мм) медного провода типа ПЭЛ, ПЭВ, то усилитель превратится в радиоприёмник сверхнизкого диапазона радиоволн, излучаемых динамиками телефонов, телевизоров, телефонными проводами. При невозможности подключиться к усилителю проводной линией, можно доработать усилитель радиоудлинителем, собранном на одном транзисторе VT1, представляющим собой маломощный ВЧ генератор, работающий в радиовещательном диапазоне 88 — 108Мгц. Подстроечный конденсатор С6 позволяет изменять частоту генератора, настраиваясь на свободные от вещания частоты. Также можно изменять частоту растягивая/сжимая витки бескаркасной катушки L1, намотанной медным проводом диаметром 0,4 — 0,7мм на оправке 3 — 4мм (например на хвостовике сверла) и содержащей 6 витков. Если схему доработать высокочастотным усилителем на любом ВЧ транзисторе (например КТ361, на схеме показано синим цветом и в комплект не входит), то дальность связи может достигать 1 км, но это может пойти в разрез с существующим законодательством. Антенной служит отрезок медного монтажного провода 50 — 80 см. Антенну можно изготовить из медного жёсткого провода сечением 0,7 — 1мм, свёрнутым в спираль.
Настройку радиомикрофона производить на включенный на свободной частоте и расположенный рядом радиоприёмник диапазона 88 — 108МГц.

Предусилитель для микрофона
, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Аудиомодули и платы усилителей с Али и не только

Одни из самых лучших, мощных, функциональных модулей для самодельных акустических систем, усилителей.

Подойдут для ремонта или модернизации имеющихся музыкальных центров и магнитол.

Модули отличаются по назначению, компоновке и фунционалу: есть предусилители, есть оконечные усилители. Ряд плат оборудованы регулировкой громкости и тона, а часть имеют соединение блютуз.

СТЕРЕОУСИЛИТЕЛЬ УСИЛИТЕЛЬ LUSYA CSR64215 С BLUETOOTH 4.2 APT-X

Создан на базе чипа CSR64215 и поддерживает несколько протоколов. Фактически, это готовый модуль для сборки аудиосистемы и интегрирования в существующую.

ОБАЛДЕННЫЙ АУДИОМОДУЛЬ ЦАП LUSYA CSR8675 BLUETOOTH 5.0 24БИТА ЗА $27

Модуль блютуз на чипе CSR8675, в качестве ЦАП служит PCM5102A. Есть поддержка APT-X. Фактически это законченный модуль, просто добавляем питание и на выход пассивные колонки или динамики.

Предварительный усилитель (4 канала) с регулировкой NE5532 Stereo Pre-amp Preamplifier

Подходит для регулировки звука по разным каналам. Можно использовать в купе с оконечными усилителями мощности, разделив каналы — НЧ мощный (сабвуфер), пара СЧ+ВЧ с отдельным усилителем.

Модуль усилителя TPA3116 50W*2+100W 2.1 Channel

Готовый мощный модуль усилителя мощности и регулировкой громкости и тона. Подходит для создания акустических систем 2.1 (колонки с сабвуфером).

TDA7492 Wireless BT 4.0 50W+50W 2-channel

Данный усилитель является одним из самых недорогих с беспроводным модулем. Выходая мощность 2х50Вт.

Модуль TDA7498E 2*160W Dual Channel

Более мощный вариант оконечного усилителя мощности. Плата обеспечивает выход до 160 Вт на каждый из двух каналов. Имеется штатное активное охлаждение.

XH-M548 BT Dual ChannelМодуль

Компактная плата усилителя мощности и беспроводным модулем. Хороший вариант для модернизации имеющегося (старого) музыкального центра.

Модуль XH-M252 AC 24V Stereo TDA8954TH Dual Chip 2 * 420W

Один из самых мощных в подборке. Оконечный усилитель на 2 канала по 420 Вт. Питается от 24 Вольт.

XH-M258 Stereo TDA8954TH Dual Chip 2 * 420WМодуль

Лучшее предложение — усилитель на 2 канала по 420 Вт с активным охлаждением и индуктивными фильтрами на выходе.

Модуль TPA3116D2 Subwoofer with Volume Potentiometer 2*50W+100W

Усилитель 2.1 для сабвуфра. Мощность НЧ канала 100Вт, плюс два канала по 50 Вт.

Модуль TDA7498 2*100W

Компактный усилитель 2х100 Вт с пассивным охлаждением. Из-за небольших размеров платы подходит для встраивания в существующие системы.

Модуль TPA3116D2 2*50W+100W 4.2 Channel

Комбинированный модуль усилителя 2.1, пара каналов по 50Вт и канал сабвуфера 100Вт. Есть регулировка уровней звука.

Обращаю ваше внимание, что в магазине tomtop.com появились купоны со скидками -3$ от 12$, -5$ от 25$ и -7$ от 60 $

$3 от $12: 25OFFTT, (доступно 100шт.) $5 от $25: 20OFFTT,(доступно 100шт.) $7 от $60: 11OFFTT, (доступно 100шт.)

Доводим схему до ума

Представленная в документе схема несколько неполная и отражает лишь самое главное. Для нормально работы следует дополнить схему и добавить входные цепи. Так же параллельно резистору R 2

следует добавить конденсатор (C 2) небольшой емкости. Он нужен для исключения самовозбуждения ОУ.

Чтобы не изобретать велосипед, входные цепи были позаимствованы у усилителя для наушников FiiO Olympus E10. Так же на схеме теперь обозначены выводы для сдвоенного операционного усилителя в корпусе DIP8.

Я не сторонник конденсаторов(C 1

) по входу. Однако не всегда известно каков будет источник сигнала, и насколько там возможно присутствие постоянного напряжения. Желательно его установить, чтобы втыкать усилитель куда вам заблагорассудится.НО при желании его можно и закоротить.

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

  • медный кабель 30-40 см;
  • вход для адаптера;
  • микросхема KA2209;
  • вход для штекера;
  • 4 конденсатора 100 мкФ.

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

↑ Настройка

R23 — балансировка, т. е. установка «0» на выходе. R15 и R14 задают требуемый ток покоя. С указанными номиналами он около 100…120 мА. Если ток покоя нужен другой — надо их пропорционально уменьшить или увеличить. Если есть генератор и осциллограф, то настройка компенсации выполняется подбором R19 или R20. Если нет, ну и ладно, и так будет очень неплохо.

То есть нам нужно применить этот способ настройки компенсации в реалиях нашей схемы.  В качестве генератора можно использовать звуковую карту + софт, в качестве осциллографа — ПК, ещё потребуется прибор в режиме измерения микроампер, например, Ц4315 — 50 мкА.

Питающий трансформатор у меня ТП-20-14, выдаёт 2×9 В переменки. Двуполярный стабилизатор на LM317/337 выдаёт ±7 В, запаса по напряжению почти нет. Нужно будет с этим что-то сделать, так как при пониженном напряжении сети возникает гул — стабилизатор выходит из режима стабилизации. В остальном всё прекрасно.

https://youtube.com/watch?v=R743zFo0948

↑ Корпус

Как всегда самая трудоемкая часть проекта — корпус. Корпус полностью разборный (мое специфическое требование, кто работает на режимном предприятии — поймет :blush: ) изготовлен из алюминия 2.5 мм и стеклотекстолита 3 мм. К прямоугольной пластине из стеклотекстолита, служащей шасси для прибора, припаяны латунные гайки М5. К шасси 4-мя шестигранными стойками и 2-мя винтами прикручена плата блока питания (см. рис. 9). К стойкам прикручивается плата усилителя, подключается разъем от блока питания рис. 10.

Рис.10 Сборка усилителя.

Лицевая и задняя панели изготовлены из листового алюминия, согнутого на станке. Верхняя крышка выполнена из стеклотекстолита. Боковые панели из алюминия прикручиваются в конце сборки к уголкам на шасси и на верхней крышке, они образуют своеобразные ножки. Собранный усилитель (рис. 11) получился полностью экранированным, винтовые соединения обеспечивают надежный электрический контакт между деталями корпуса. Задняя панель содержит стандартную 3-х контактную вилку от компьютерного БП, и выключатель от туда же.

Рис.11 Собранный прибор

Кратко опишу важные аспекты сборки.

Все провода скручены, а те, что идут от блока питания к усилителю экранированы (на всякий случай).
ВАЖНО! Корпус блока питания связан с шасси в одной точке, там, где прикручивается трансформатор (поэтому шпилька крепящая трансформатор латунная)
ВАЖНО! Гайки разъёмов под наушники на передней панели (на них висит сигнальный корпус) изолированы от передней панели диэлектрическими шайбами.
Вал потенциометра электрически связан с корпусом прибора, если этого не сделать при прикосновении к валу потенциометра будут наводки в наушниках.

Дизайн получился сдержанным. Корпус окрашен матовой черной краской из баллончика (2 шт. ушло на 3 слоя). Ручка на вал потенциометра из колпачка от духов. Все винты и торцы боковых панелей, отполированы до зеркального блеска.

↑ Настройка

R23 — балансировка, т. е. установка «0» на выходе. R15 и R14 задают требуемый ток покоя. С указанными номиналами он около 100…120 мА. Если ток покоя нужен другой — надо их пропорционально уменьшить или увеличить. Если есть генератор и осциллограф, то настройка компенсации выполняется подбором R19 или R20. Если нет, ну и ладно, и так будет очень неплохо.

То есть нам нужно применить этот способ настройки компенсации в реалиях нашей схемы.  В качестве генератора можно использовать звуковую карту + софт, в качестве осциллографа — ПК, ещё потребуется прибор в режиме измерения микроампер, например, Ц4315 — 50 мкА.

Питающий трансформатор у меня ТП-20-14, выдаёт 2×9 В переменки. Двуполярный стабилизатор на LM317/337 выдаёт ±7 В, запаса по напряжению почти нет. Нужно будет с этим что-то сделать, так как при пониженном напряжении сети возникает гул — стабилизатор выходит из режима стабилизации. В остальном всё прекрасно.

Усилители головных телефонов заводского изготовления

В качестве внешнего усилителя для наушников можно купить и использовать специально выпускаемые устройства. Они бывают нескольких видов.

  1. Переносные усилители Lehmann Black Cube Linear весом порядка 1,5 кг предназначены для головных телефонов Hi-End класса. Эти устройства класса А обеспечивают звуковоспроизведение самого высокого качества, сопоставимого со звучанием ламповых усилителей звука, которые выпускает компания Audio Valve. Однако стоимость таких приборов на отечественном рынке может достигать 1000$, что ограничивает их широкое распространение.
  2. Гитарные мини-усилители. Подключив такое портативное устройство к выходу мобильного телефона (смартфона), плеера или электрогитары, можно передавать аудиосигнал улучшенного качества непосредственно на наушники. Кроме функций, которые необходимы музыкантам (эмуляция звука классических кабинетов для электрогитар, эффекты перегруза, реверберации и пр.) гитарные усилители можно использовать в качестве тюнера и/или эквалайзера. Также с их помощью можно переключать каналы и регулировать громкость звука.
  3. Усилители для наушников S.M.S.L SAP-7 размером с кредитную карту обеспечивают неплохие технические характеристики. Они оснащаются миниатюрным аккумулятором емкостью 320 мА, одной зарядки которого хватает на 10 часов непрерывной работы.
  4. USB-ЦАП M-Audio Micro DAC предназначен специально для компьютеров и гарантирует великолепную чистоту звука при подключении к нему головных телефонов. По габаритам устройство соизмеримо с флэш-накопителем.

Резюмируя вышесказанное, нужно отметить, что собственноручное изготовление усилителя для наушников – это занятие кропотливое, длительное, требующее углубленных знаний в электротехнике и усидчивости. Если одного из указанных качеств не хватает, стоит подумать над покупкой промышленного варианта устройства. А если читатель обладает необходимыми навыками и познаниями, ему может быть интересно, как самостоятельно сделать беспроводные наушники или микрофон к головным телефонам.

Коэффициент усиления

Коэффициент усиления

Полученная схема — это неинвертирующий усилитель. Коэффициент усиления сигнала определяют резисторы R1 и R2. Его точное значение определяется формулой:

Будем считать, что на вход мы подаем сигнал с линейного выхода. В таком случае коэффициента усилия по напряжению равного 3 будет с хорошим запасом. Поэтому на три и будем ровняться.

От точности резисторов R1 и R2 зависит насколько одинаковым будет усиление у каналов. Поэтому желательно, чтобы резисторы имели точностью не хуже ±1%.Далеко не всегда в магазинах или в домашних запасах можно найти большой ассортимент номиналов резисторов хорошей точности. Но в данном случае можно обойтись резисторами одного номинала.

Так, в закромах шкафа были найдены прецизионные резисторы по 7,5 кОм которые и стали резисторами R1. В качестве R2 было использовано по два резистора в 7,5 кОм, которые были включены последовательно. Аналогично можно сделать, включив параллельно два резистора по 15кОм в качестве R1, и один резистора на 15кОм в качестве R2.

Для изменения коэффициента усиления лучше менять резистор R2. Для звуковых схем на ОУ, обычно рекомендуется использовать резисторы номиналом 1÷50 кОм. Любой резистор вносит шум в аудио тракт и чем больше номинал этого резистора — тем больше вносимый им шум.

↑ Использованые детали

Потенциометр малогабаритный ALPS для печатного монтажа с логарифмической характеристикой. Операционный усилитель LM4562 от Texas Instruments. Транзисторы BD139-10, BD140-10 производства ST Microelectronics. Все электролиты Low ESR от Jamicon, все плёночные конденсаторы – аналоги К73-17 от JB. С3 и С4 (рис.1) — керамические конденсаторы (импортные NPO или наши K-10-17). Все резисторы 0.25 Вт. В эмиттерных цепях — 1 Вт, например, С2-29, МЛТ-1 или С2-33Н-1, лучше с допуском 1%. Светодиоды отечественные 3Л341И. Подойдут любые с падением напряжения примерно 2 В. Радиаторы должны быть способны рассеять по 3 Вт мощности каждый. Элементы я по номиналам не подбирал за исключением резисторов, они с допуском в 1%.

https://youtube.com/watch?v=twCqpwH9-X0

https://youtube.com/watch?v=kvvjYW3G0OU

https://youtube.com/watch?v=cG2hMeSprSs

Питание усилителя

Для звука очень важно качество питания. Данная схема рассчитана на двухполярное напряжение питания

Это избавляет нас от необходимости добавлять лишние детали в звуковой тракт, и в целом это лучше для звука.

Сегодня существуют ОУ работающие от ±1.5В, но большинство операционников работают при двухполярном напряжении питания от ±3В до ±18В. Оптимальными можно назвать напряжение в ±12В или ±15В, которые входят в пределы питания большинства ОУ.

Для питания усилителя рекомендуется собрать двухполярный трансформаторный блок питания. Для сглаживания напряжения после диодного моста будет достаточным установить по два конденсатора емкостью 10 мкФ и 100 — 470 мкФ.

Стабилизацию напряжения удобно реализовать на микросхемах 7812 и 7912.

Для обеспечения хорошей стабилизации необходимо, чтобы входное напряжение было минимум на 2.5-3 вольта выше напряжения стабилизации.

Качество компонентов

Качество компонентов

Конденсатор С1 должен быть неполярным. Лучше полипропиленовый или пленочным. Конденсатор С2 лучше использовать керамический. Точность конденсаторов не так важна, но лучше использовать с точностью не хуже 5%. Резисторы желательно точностью не хуже 1%

Хорошие микросхемы стоят недешево. Например, за две оригинальные OPA2604, которые и предлагались в исходной схеме, придется отдать около 23$.

Но совсем не обязательно сразу закупать самое дорогое. Для начала можно поставить что-то из ассортимента ближайшего магазина радиодеталей, а постепенно заменить их более качественными компонентами. Плата будет работать на любых деталях.

Цены на операционные усилители лежат в широких пределах и не всегда дороже значит лучше для звука. Для начала можно будет установить что-то недорогое и доступное, например любимую многими NE5532(0.3$). Очень желательно чтобы она была производства Филлипс.

В последствии с заменой ОУ можно будет играться сколько хотите. Если рассматривать ОУ классом повыше, то для звука хорошо себя зарекомендовали OPA2134, OPA2132, OPA2406, AD8066, AD823, AD8397….
