Характеристики и расшифровка аббревиатуры кабеля ввг

Силовой огнестойкий кабель ВВГнг(А)-FRLS

В различных зданиях при возникновении пожара для эвакуации находящихся там людей необходимо обеспечить электроснабжение насосов пожаротушения, эвакуационных лифтов, систем пожарной сигнализации и оповещения, освещения запасных выходов и путей эвакуации, работы некоторого времени операционных и родильных отделений больниц и другого электрооборудования систем безопасности. Эти требованиям отвечают изготавливаемые на АО «Завод «Энергокабель» кабели силовые огнестойкие марок ВВГнг(А)-FRLS по ТУ 16.К71-337-2004 и ТУ16.К121-022-2011. В кабелях ВВГнг(А)-FRLS по медной токоведущей жиле накладывается термический барьер, состоящий из двух стеклослюдосодержащих лент. Изоляция и оболочка этих кабелей изготавливаются из поливинилхлоридных пластикатов пониженной пожарной опасности.

Попадая в зону пламени, кабель ВВГнг(А)-FRLS продолжает передавать электрическую мощность в течение определенного времени. Это обеспечивается тем, что наложенные на токоведущую жилу стеклослюдосодержащие ленты, спекаясь, создают изоляционный термический барьер, который позволяет функционировать кабелю в течении 180 минут.

В случае применения дополнительного термического барьера время функционирования кабеля увеличивается до 240 минут.

Показатель огнестойкости кабелей указывается в марке кабелей ВВГнг(А)-FRLS путем добавления обозначения FE180 или FE240, где 180 и 240 – время функционирования кабеля в минутах при нахождении в пламени. При прокладке кабелей марок ВВГнг(А)-FRLS FE 180 или ВВГнг(А)-FRLS FE 240 в огнестойких кабельных линиях (групповая прокладка кабелей в специальных лотках) в марку кабеля добавляется обозначение огнестойкости Е30, Е60, Е90. В этом случае кабель соответствует марке ВВГнг(А)-FRLS FE180/Е60. Обозначение Е30, Е60, Е90 указывает время функционирования кабеля в пламени в огнестойких кабельных линиях в минутах (30, 60, 90 минут и так далее).

Кабели марок ВВГнг(А)-FRLS предназначены для прокладки в зданиях детских дошкольных образовательных учреждениях, специализированных домов престарелых, инвалидов, больниц, спальных корпусах, образовательных учреждений, гостиниц, общежитий, санаториев, домов отдыха, кемпингов, пансионатов, зрелищных клубных спортивных сооружений, в зданиях организаций по обслуживанию населения, метрополитенов.

Способы прокладки кабеля

Фактически любой кабель может прокладываться двумя способами – открытым и скрытым. Но существуют более специфичные разновидности монтажа, включая формирование воздушных и подземных ЛЭП.

Открытое положение

В соответствии с технико-эксплуатационными характеристиками, заявленными в техническом паспорте кабеля, открытая прокладка возможна на сооружениях и поверхностях, изготовленных из негорючих или трудногорючих материалов. К ним относятся бетон, штукатурка, кирпич, гипсовые изделия и т. д.

Если кабель может быть поврежден при механическом воздействии, то понадобится дополнительная защита. В случае прокладки открытым методом по деревянной конструкции, не поддерживающей горения, следует использовать специальные гофрированные трубы, металлические рукава, кабель-каналы, лотки.

Скрытый вариант

Данный метод монтажа линий электрической передачи наиболее распространен в жилых комнатах. ВВГ может прокладываться в пустотах стен, прятаться под штукатуркой и другими отделочными материалами. При этом желательно подбирать те из них, которые не поддерживают горения.

Поскольку угроза механических повреждений при скрытой прокладке минимальна, поэтому использование дополнительной защиты не требуется. Исключение из правил – монтаж провода в пустотах стен в деревянных домах. В таком случае понадобятся гофрированные трубы и другие негорючие защитные изделия. Для организации скрытой проводки нужно ориентироваться на нормативные документы и ГОСТ, в которых четко прописаны правила монтажа ВВГнг-кабеля.

Расположение под землёй

Без специальных защитных компонентов прокладка ВВГ-кабеля под землей недопустима. Это связано с тем, что конструкция провода не подразумевает использование вспомогательных средств в виде брони. Поэтому, если нет альтернативных вариантов прокладки, придется применять герметичные коробы, сформировав конструкции и эстакады. Для повышения безопасности можно построить тоннели и кабельные канализации.

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

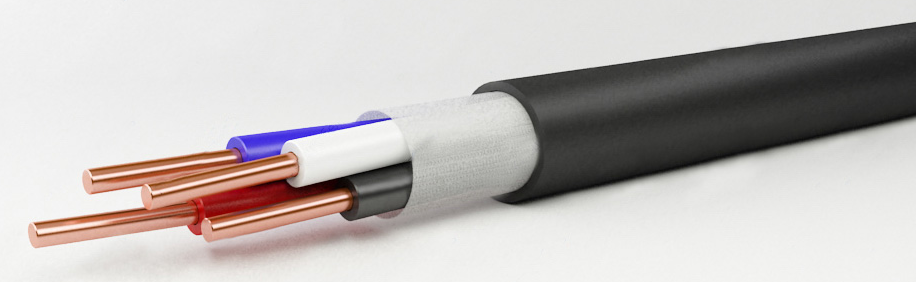

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

  • АВВГ (вместо медной жилы используется алюминиевая);
  • ВВГнг (кембрик с повышенной негорючестью);
  • ВВГп (плоское сечение кабеля);
  • ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — негорючий кабель;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические

Им то мы и уделим наше внимание напоследок

Сопротивление жил кабеля ВВГ

Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

https://youtube.com/watch?v=Bg3nzXOTMiE

Выбор основных параметров

Размеры кабеля напрямую зависят от количества и типа входящих в него жил.

  • Минимальный размер жилы соответствует площади 1,5 мм2.
  • 1 жила – максимальный размер жилы – 240 мм2.
  • 2,3,4 – площадь поперечного сечения – 95 мм2.
  • 5 жил – сечение 50 мм2.

Таблица 5 с указанием номинальных параметров жил.

Номинальное сечение повлияет на удобство укладки и изгибающийся радиус.

Таблица 6. Указание необходимого количества жил на примере кабеля с рабочим напряжением 0,66 и 1 кВ

ВВГ-кабели снабжены жилами разного сечения:

  • 3 основные;
  • 1 нулевая.

Необходимый диаметр провода – прямо пропорционален количеству жил, а также номинальному сечению.

Изображение в разрезе токопроводных кабелей 0,66 и 6 кВ с указанием всех конструктивных элементов

Разновидности

Популярность этого вида продукции, приводит к появлению различных видов исполнения. Дополнительные характеристики, которые получает кабель ВВГ, определяет расшифровка параметров маркировки. Приведем основные разновидности, с которыми может столкнуться потребитель.

Пожаробезопасное исполнение:

  • Провода, негорючие при одиночной прокладке, специальной маркировки не имеют;
  • Негорючие при групповом способе прокладки, обозначаются индексом «нг». Подкатегории: нг(А), нг(В), нг (А F/R), указывают категорию огнестойкости;
  • Негорючие, при групповом способе укладки, с низким дымо- и газовыделением, получили маркировку нг-LS;
  • Не выделяющие абразивных и коррозионных веществ при тлении и возгорании обозначаются нг-HF;
  • Устойчивые к пламени, для групповой укладки, с низким выделением газа и дыма — нг-FRLS;
  • Устойчивые к пламени, негорючие, не выделяющие едких и абразивных веществ — нг-FRHF;

Деление по конструкции токопроводящей части:

  • Одножильные (о);
  • Многожильные (м);
  • Круглого сечения (к);
  • Профильная жила сегментного сечения (с).

Подробно, обозначения, применяемые при маркировке кабельной продукции, можно посмотреть в ГОСТ 31966–2012. При самостоятельном приобретении кабельной продукции, предварительный просмотр этого документа позволит вам ориентироваться в ее видах и на равных разговаривать с продавцом.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

  • моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
  • изоляция из ПВХ, не поддерживающего горение;
  • скрутка из двух-пяти жил;
  • заполнение в виде негорючего поливинилхлоридного пластиката;
  • ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
  • двухжильные кабели выпускаются с проводниками одинакового сечения;
  • если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

  • эксплуатационный срок – до 30 лет;
  • максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
  • максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
  • максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм Сопротивление одной жилы, Ом/км
1,5 12,1
2,5 7,41
4 4,61
6 3,08
10 1,83
16 1,15
25 0,77
35 0,524
50 0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм Длительно допустимый ток, А
одна жила две жилы три жилы
1,5 24 21 19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 208 177 165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

Количество жил и их тип у кабеля ВВГ

И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.

Сечения одно- и многопроволочных жил

Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.

Класс гибкости кабеля ВВГ

В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.

Фасонная и обычная жила кабеля ВВГ

Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами. Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.

Количество жил кабеля ВВГ

Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.

Нормы по сечению жил кабеля

Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.

Толщина изоляции кабеля ВВГ

Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.

Толщина оболочки кабеля ВВГ

Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

Срок службы кабеля ВВГ

Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.

Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.

Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.

Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.

Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.

К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.

Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.

Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.

Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS: е) по исполнению в части показателей пожарной опасности:

  • не распространяющие горение при одиночной прокладке (без обозначения);
  • не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
  • не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

  • круглые (без обозначения);
  • плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

ВВГ-Пнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A, плоский

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Тип исполнения кабельного изделия Класс пожарной опасности Преимущественная область применения
Без обозначения О1.8.2.5.4 Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
нг(А) П1б.8.2.5.4 Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
нг(А)-LS П1б.8.2.2.2 Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Требования к кабелям по ПУЭ

Кабели ВВГ 3х1,5 и 3х2,5 требования к жилам по ГОСТу и ТУ

Технические характеристики

Выбор кабеля зависит от условий эксплуатации, целевого назначения объекта, мощности электроустановок которые он запитывает, поэтому необходимо учитывать многочисленные технические характеристики провода ВВГ:

Одним из важнейших параметров является сечение токопроводящих жил кабеля, производители в торговые сети поставляют наиболее востребованные марки с сечением 1.5 мм2… 35 мм2. Кабели с большим сечением до 240 мм2 заказывают индивидуально у производителей.

Пример многожильных проводов кабеля с треугольной (секторной) формой сечения

Кабель медный ВВГ имеет токопроводящие жилы круглого сечения, для высоковольтных вариантов форма сечения токопроводящих жил бывает треугольной (секторной) формы.

Не маловажным параметром считается количество токопроводящих жил в кабеле, для питания оборудования используются однофазные сети с 3-4 жилами или трехфазные жилы с 4-5 жилами. Три провода используются как фазы, один нейтральный синего цвета и желто-зеленый для заземления. Дополнительная жила заземления делается на одну ступень меньше фазных и нейтрали.

Таблица 1. Отношение сечения фазных и заземляющих жил в кабеле ВВГ.

Таблица 2. Допустимые токовые нагрузки кабелей с медными жилами с изоляцией ПВХ и полимерных композиций, не содержащих галогенов.

  • Прокладка не рекомендуется при температуре ниже 15 °С без дополнительного подогрева. При низких температурах изоляционная оболочка может разрушиться во время размотки бухты;
  • Эксплуатация допускается при температуре окружающей среды в пределах -50…+50 °С;
  • Рабочая температура нагрева токопроводящих жил под нагрузкой 70 °С в аварийном режиме кратковременно допускается 90 °С;
  • Загибы кабеля при прокладке ограничены 10 радиусами при жесткой монолитной медной жиле. Гибкие многожильные кабеля допускается загибать на 7,5 радиусов кабеля.
  • Вес кабеля ВВГ нг ls, ВВГ нг – hf или другой модификации зависит от сечения, количества жил, толщины изоляции, измеряется в кг/м.
  • Большинство производителей кабеля ВВГ срок службы определяют не менее 15 лет при соблюдении правил эксплуатации.

Это усредненные технические характеристики, они зависят не только от модификации, но и от производителей, для точного описания, свойств необходимо руководствоваться паспортными данными. Каждый производитель к своему изделию прилагает описание и технические характеристики.

Область применения и предназначение

Изделие активно эксплуатируется при прокладке, замене или ремонте электрической проводки в жилых домах, квартирах и на рабочих предприятиях. Оно отвечает всем современным требованиям к электрической и пожарной безопасности, характеризуется невысокой стоимостью. Помимо кабеля, используемого в сетях переменного тока частотой 50 Гц, производятся специальные типы ВВГ, которые можно эксплуатировать при 100 Гц. Таким образом, провод может работать в сетях с одной или тремя фазами, расположенных внутри помещений или снаружи зданий. В последнем случае обязательна дополнительная защита в виде прочных труб, металлорукавов, кабель-каналов или лотков.

ВВГ не предназначен для прокладки под землей: из-за отсутствия брони уже спустя несколько месяцев изделие выйдет из строя. При сильном желании сделать это потребуется качественная гофрированная труба или монтаж кабельной канализации.

Сфера использования провода зависит от конкретной модификации, которая указывает на материал изготовления токоведущих жил, изоляционного слоя и наружной оболочки.

Сравнение кабелей ВВГ, ВВГНГ, ВВГНГ-LS

В таблице ниже представлено сравнение технико-эксплуатационных характеристик основных разновидностей кабеля ВВГ:

Сравниваемый параметр ВВГ ВВГнг ВВГнг-LS
Допустимое напряжение, В 660 660 1000
Частота, Гц 50 50 50
Число токоведущих жил 1-5 1-5 1-5
Сечение жил, кв. мм 1,5-240 1,5-240 1,5-240
Срок эксплуатации 10 лет – в закрытой комнате, 5 лет – на улице под навесом 30 30
Заполнение отсутствует отсутствует пластикат
Не распространяет огонь одиночный монтаж одиночная или групповая прокладка одиночная или групповая прокладка
Возможность эксплуатации в сложных условиях допустима допустима допустима

Подводя итог, отметим, что медный провод ВВГнг-LS – лучший вариант для эксплуатации в жилых помещениях или офисах, где постоянно трудятся люди. Модификация ВВГнг, хоть и отвечает многим требованиям пожарной безопасности (в том числе не распространяет огонь при групповом монтаже), но в идеале должна использоваться лишь при наружной установке или в стационарном оборудовании, расположенном за пределами зданий. Это касается даже промышленных объектов. Стандартный ВВГ выделяет много дыма и токсичных веществ, что будет фатальным для человека и изготавливаемой продукции.

Выводы и полезное видео по теме

О маркировке кабелей:

https://youtube.com/watch?v=WNKen3VrLX0

Какой вид кабеля лучше для розеток и почему:

https://youtube.com/watch?v=fenQiJAW6t4

О выборе сечения кабеля:

https://youtube.com/watch?v=UuNvR3ZeFhs

Оптимальный вариант для использования в жилых домах – медный кабель ВВГнг. Недорогой, удобный в использовании и сборке электросетей, подходящий для подключения электромеханических установок и бытовой техники.

При  выборе сечения обязательно учитывайте примерную нагрузку, если сомневаетесь в правильных выводах – проконсультируйтесь у продавцов или квалифицированных электриков.

Помните: от надежного и безопасного материала для электропроводки зависит жизнь вашей семьи и сохранность имущества!

Мы познакомили вас лишь с общей информацией о кабеле ВВГ, не касаясь технических тонкостей по производству, монтажу и способам соединения. Если среди вас есть опытные электрики, просим прокомментировать спорные вопросы, поделиться собственным опытом или ценными советами. Фотоиллюстрации станут лучшим дополнением к вашему рассказу.
