Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

Содержание

Коротко о главном

Электрокабели изготавливаются с жилами, которые обычно производятся из меди. Однако также существует электропродукция с токопроводящими элементами из алюминия. В конструкции любого электропровода также присутствует внешняя оболочка и изоляция каждой жилы. Может быть, еще внутренняя общая оболочка и броня в виде металлизированного слоя.

В домах чаще используют провод ВВГ и NYM. Реже применяют электрокабель ПУНП, имеющий более низкое качество. Специалисты рекомендуют использовать в земле электропродукцию ВБбШв. Это бронированный провод.

Сечение кабеля определяется по силе тока. Для ее вычисления делят мощность электроприборов на напряжение сети. При этом дополнительно учитывают, что 1 мм² медного провода способен пропустить 10 А.

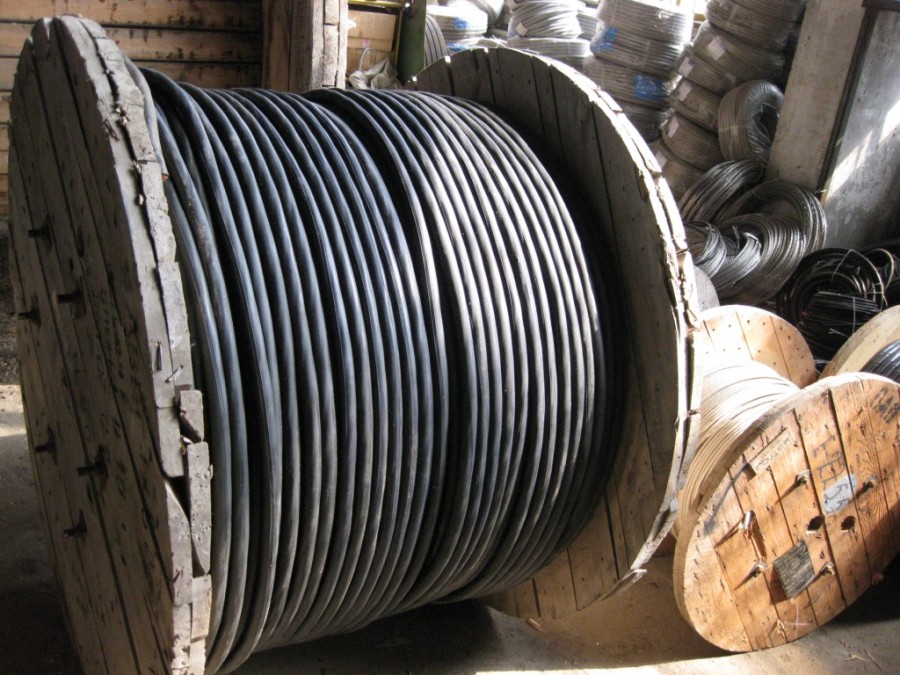

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

  1. АВВГ. Бывает многожильным или одножильным алюминиевым.
  2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
  3. ВВГп. Это плоский защищенный провод.
  4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

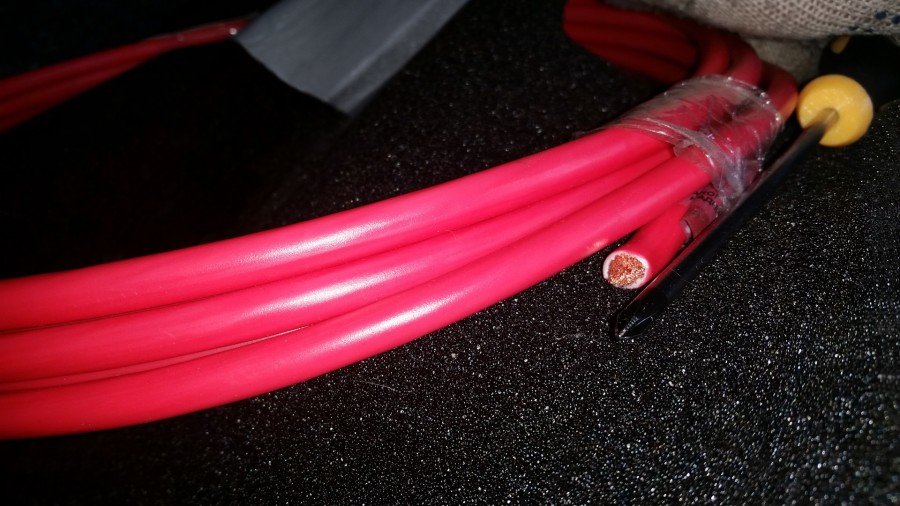

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

  1. АВББШв. Внутри жилы из алюминия.
  2. ВББШвнг. Не горит.
  3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

В чем разница между кабелем и проводом?

Основное отличие кабеля от провода – это его назначение. Кабеля случат для передачи электрического тока на большие расстояния между домами, городами или прокладки внутри здания. Имеют для этого дополнительные защитные слои. Провод же как правило нужен для внутреннего монтажа внутри помещения или внутреннего монтажа в электрических шкафах.

Кабель

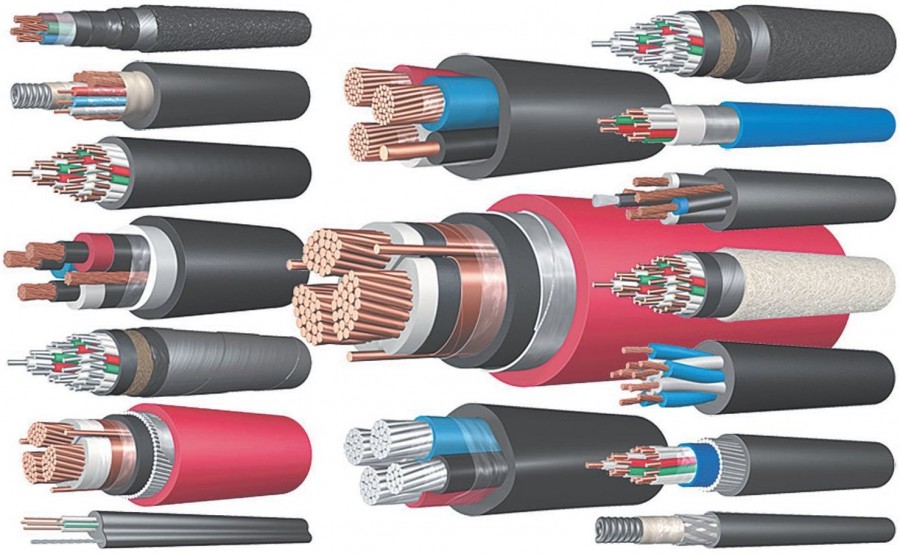

Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:

  • силовые;
  • монтажные;
  • связи;
  • управления;
  • радиочастотные;
  • оптические.

Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.

Обязательными элементами, входящими в состав кабеля являются:

  1. токопроводящая жила;
  2. ее изоляция;
  3. оболочка.

Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.

Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.

Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.

Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.

По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.

Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

Провод

Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.

Провода представлены широкой линейкой классификации:

  • по проводимости;
  • сечению (диаметру);
  • материалу;
  • типу изоляции.

Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.

Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.

Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.

Шнур

Шнур – один из видов проводов спецназначения. У этого проводника нет серьезной защитной оболочки, а максимальная токопроводность не превышает 660 В. Главное назначение такого соединительного элемента – обеспечение связи портативных устройств с электросетью. У такого соединительного компонента относительно небольшая длина, а также увеличенная гибкость. То есть шнур – это питающий провод, который подсоединен к электроприбору и обеспечивает его запитку от сети. В зависимости от мощности прибора, к которому подсоединен шнур, у него изоляция может быть толще или тоньше, но гибкость при этом все равно повышена.

Разница в понятиях шнуров, кабелей, проводов значительна. Они отличаются строением, а также назначением, их используют в разных условиях. Эти 3 разновидности соединительных проводников не могут заменить друг друга. Провода используют для ЛЭП, передачи электричества. Кабели применяют не только для транспортировки электроэнергии, но также для передачи видео- и звуковых сигналов. А шнур – это тоже провод, но у него есть четко определенное назначение – соединение разных портативных устройств с электросетью.

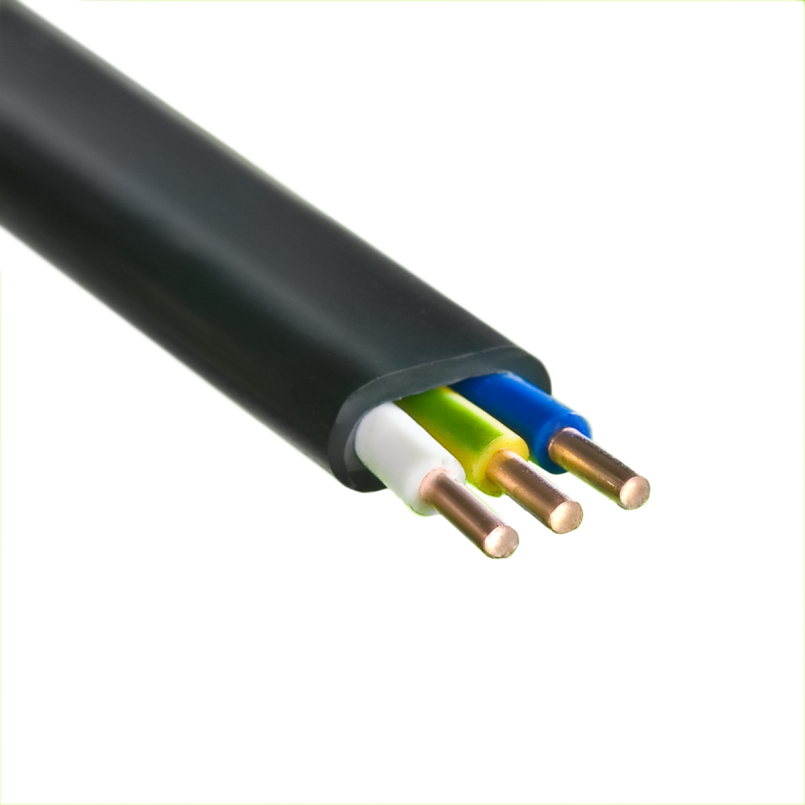

Плоский вид ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлены из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от -15 до +50 °C с напряжением в сети до 250 В.

Используется электрический провод для внутренней проводки при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям

При покупке этой продукции следует соблюдать осторожность, так как достаточно часто встречается неправильная маркировка проводов этих марок

Расчет сечения

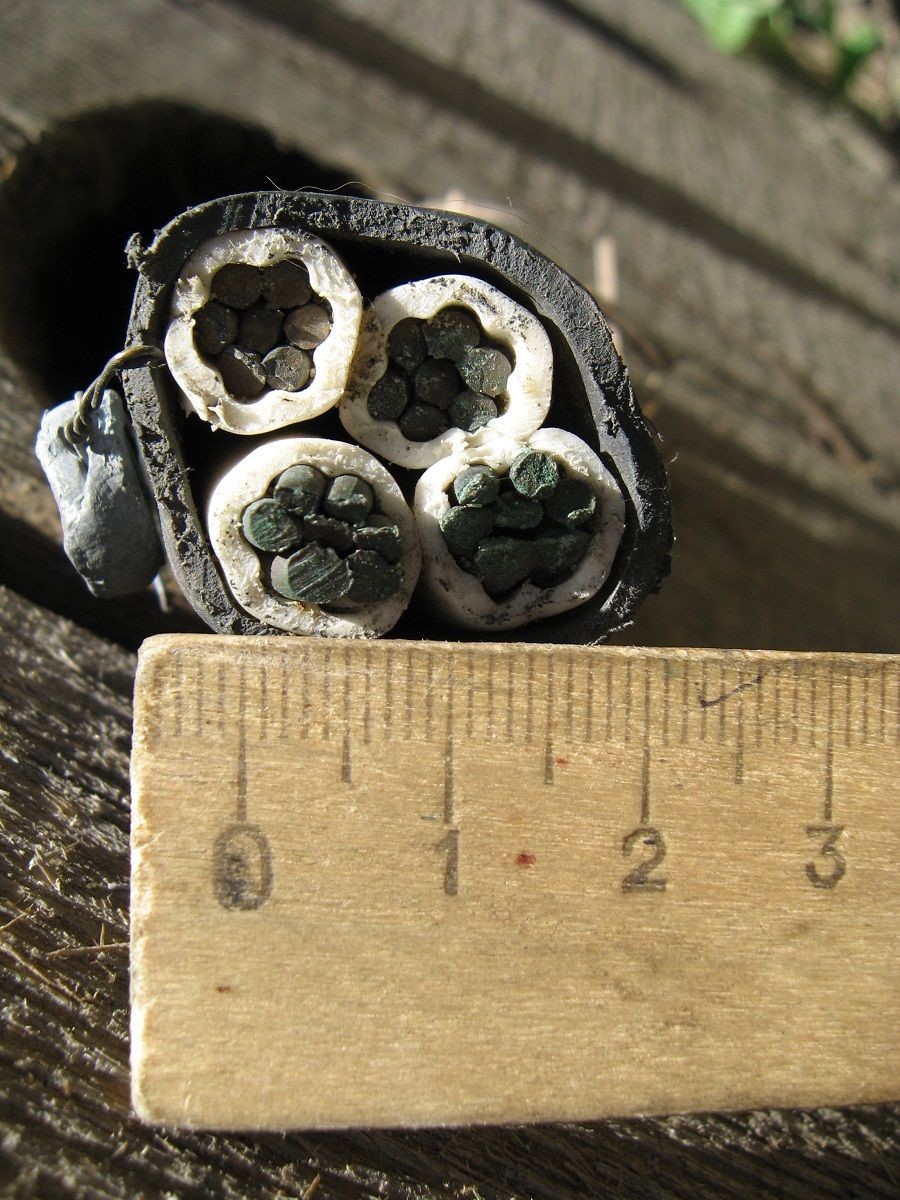

Сечение медного провода — это та площадь, которую имеет жила в поперечном разрезе. На величину оказывают влияние длительно допустимая нагрузка, сила тока.

Самый простой способ рассчитать сечение — воспользоваться данными таблиц, учитывающих условия эксплуатации и максимальный ток. Для этого потребуется еще два показателя — суммарная мощность электропотребителей (кВт или Вт) и напряжение (В). Первый указывают в технических паспортах или на корпусах приборов, а второй для городских квартир составляет 220 В.

Далее в специальных таблицах находят полученные значения мощности и сопоставляют с диаметром проводника. Помните, что в расчетах необходимо оставлять небольшой запас по диаметру. Ведь при подключении новой техники нагрузка возрастет.

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

  • АВВГ (вместо медной жилы используется алюминиевая);
  • ВВГнг (кембрик с повышенной негорючестью);
  • ВВГп (плоское сечение кабеля);
  • ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

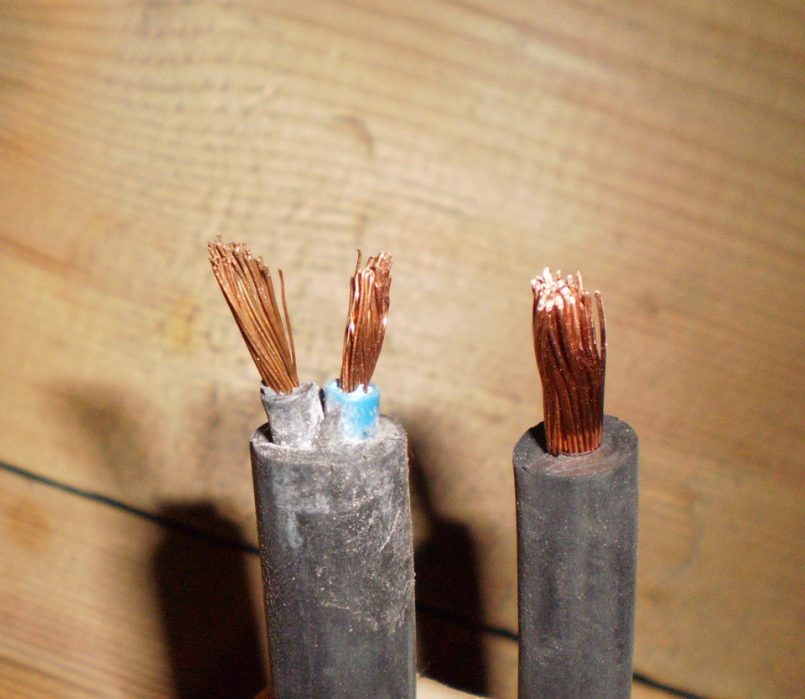

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — негорючий кабель;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Расшифровка маркировки кабеля по видам

Мы рассмотрим маркировку кабелей по основному материалу (алюминиевый, медный, резиновый, бумажный), по назначению (силовой, электрический, оптический, самонесущий), по типу изоляции (ПВ, ВВГ).

Расшифровка маркировки бумажного кабеля

Расшифровка маркировки кабеля бумажного, пропитанного изоляцией, кабеля (БПИ)
Маркировка Кабель

А

алюминиевая жила

Б

броня из тонких стальных лент

АБ

алюминиевая броня

СБ

свинцовая броня

С

оболочка из свинца

О

отдельная жила (свинцовая)

П

броня из оцинкованных стальных плоских проволок

К

броня из оцинкованных стальных круглых проволок

В

бумажная изоляция с обедненной пропиткой

б

нет подушки

л

есть подушка и лавсановая лента

двойная лента

Г

нет защитного покрова

н

наружный покров негорючий (после брони)

Шв

покров из выпрессованного шланга (поливинилхлорид)

Шп

покров из выпрессованного шланга (полиэтилен)

Швпг

пониженная горючесть

ож

однопроволочная жила (в конце)

У

бумажная изоляция с повышенной температурой нагрева

Ц

бумажная изоляция с пропиткой

Расшифровка маркировки силового кабеля

При монтаже прокладки проводов в любом помещении необходимо уделить особое внимание схеме

Важно при этом знать и типы, и обозначение проводов и кабелей

Расшифровка маркировки контрольного кабеля
Маркировка Расшифровка

А

алюминиевая или медная жила

В

(вторая) изоляция ПВХ

В

(третья) оболочка ПВХ

П

полиэтиленовая изоляция

Пс

самозатухающая полиэтиленовая изоляция

Г

нет защитного покрова

Р

резиновая изоляция

К

(вторая или первая буква) контрольный кабель

КГ

гибкий кабель

Ф

фторопластовая изоляция

Э

(в начале) электрический кабель для штатных условий, (в конце или в середине) экранированный кабель для защиты от электромагнитного излучения

Буквенно-числовая маркировка кабеля (сечение жил и их количество)

Маркировка/технические характеристики и применение
Модель Описание

АВВГ

Маркировка провода или кабеля небронированного представляет собой круглый или плоский кабель с алюминиевым одножильным проводником, в кабеле – от 1 до 4 жил. Он негорюч, используется в стандартных сухих помещениях или офисах для скрытой проводки.

ВВГ

Маркировка провода или кабеля небронированного, представляет собой плоский или круглый шнур с одножильным медным проводником, в кабеле – от 1 до 4 жил, имеется негорючая модификаиция ВВГнг и такая же с пониженным дымовыделением ВВГнг-LS.

ПВС

Круглый с медными многожильными проводниками.

ШВВП

Плоский с медными многожильными проводниками, малого сечения max 0,75м2. Применяется для подключения бытовых электроприборов.

NYM

Аналог ВВГнг, исключительно круглый.

АСБ

С токопроводящими алюминиевыми жилами, имеет свинцовую оболочку и дополнительную стальную защиту.

КВВГ

Кабель контрольный, имеет ПВХ изоляцию и оболочку, без защитного покрова. Используется для неподвижного присоединения к электроприборам, в кабельных коробах, в помещениях, на открытом воздухе, в условиях агрессивной среды.

нг-FRLS

Для одиночной или групповой прокладки, огнестойкий, не способствует горению при групповой прокладке с пониженным дымо- и газовыделением.

ВВГнг-FRLS

Изоляция жил и оболочка из ПВХ пластика, отсутствие защитных покровов, пониженной горючести и газовыделения, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.

FUJIKURA

Маркировка оптического кабеля связи, используется для передачи оптических сигналов в линиях связи.

СИП

Самонесущий изолированный провод нового поколения. Из себя – скрученный провод из алюминиевых жил, покрытых светостабилизированным п/э повышенной прочности, стойкие к действию ультрафиолета. Применяется в сетях 0,4, 1 кВ, 6-35 кВ при строительстве магистралей, ответвлений линейных, при сооружении вводов в жилые и административные здания.

Разновидности кабелей

Аналогичным образом можно провести различия между кабелями. Материалом жил являются медь и алюминий. Электропроводность последнего чуть меньше, но он считается более дешевым материалом. Медь относится к числу дорогостоящих металлов. Алюминий быстро окисляется, поэтому во избежание гальванической пары его не следует соединять с медью.

Соединение силовых проводов не должно иметь этого сочетания, поскольку контакт быстро окислится и утратит возможность передачи электричества. Поэтому при производстве современного оборудования, подразумевающего подключение разнородных жил, используются специальные площадки, подвергнутые лужению.

Как и среди проводов, среди кабелей можно выделить продукцию с одной или большим количеством жил, т.е. гибкие и жесткие варианты. На вопрос, какое сечение у силовых проводов применительно к алюминиевым жилам, ответ таков: оно должно быть не меньше 16 мм2, если осуществляется монтаж бытовой электропроводки.

Раньше использовались изделия с изоляцией из пропитанной маслом бумаги, однако последняя не могла обеспечить должного эффекта в длительной перспективе. Сшитый полиэтилен стал превосходной альтернативой устаревшему варианту защиты. Кроме того, он значительно упрощал процесс соединения путем установки всевозможных муфт.

Минимальным количеством оболочек для кабеля является одна, так называемая поясная изоляция. Ее изготавливают из того же материала, из которого делают изоляцию жил. В некоторых вариациях поверх нее пускают броню – стальные или оцинкованные ленты, уберегающие от механических повреждений.

Поверх брони в обязательном порядке идет еще один слой защиты. Такая проводка может использоваться для прокладки коммуникаций от электрического счетчика, висящего на столбе, к дому, ведущаяся под землей. Одно из главных требований к бронированному кабелю – обеспечение заземления самой брони.

Контрольные модели имеют аналог брони в виде экрана из медной проволоки, либо из медных (алюминиевых) лент. Такое экранирование требуется ввиду чувствительности устройств к помехам электромагнитного характера.

2 Маркировка электрической кабельной продукции

Для монтажа электропроводки в квартире существует множество разнообразных типов провода, которые отличаются не только материалом изготовления жилы, но и свойствами оплетки, количеством жил, расположением жил друг относительно друга. Все эти характеристики можно узнать, ознакомившись с маркировкой на оплетке кабеля. Итак, что же конкретно обозначают символы, нанесенные на кабель?

Первая цифра в наименовании указывает на число жил в проводе, вторая соответствует площади сечения каждой из жил. Третья и последующие при наличии говорят о степени гибкости проводника. Например, для кабелей отечественного производства единица обозначает умеренную, двойка хорошую, а тройка – отличную гибкость.

В зависимости от сферы применения, на оплетке может присутствовать множество различных символов, ниже перечислим наиболее распространенные для монтажа электропроводки в квартирах. Если перед всей маркировкой находится буква «А», это означает, что используемый металл изготовления жил – алюминий. В противном случае используется медь. «П» – используется оболочка из полиэтилена. «В» – поливинилхлоридная оболочка оплетки. «Р» – продукция выполнена из резины. «К» – контрольный кабель.

Последовательность символов «ШВ» показывает на наличие защитной оболочки в виде шланга из поливинилхлорида. Если между жилами имеется слой наполнителя, на проводе присутствует буква «Э».   Аббревиатура «ОЖ» наносится на однопроволочную жилу. «Г» – провод повышенной гибкости. «П» – плоский провод. «НГ» – кабель не подвержен горючести, огнестойкий. «Б» – наличие слоя бронирования. «LS» – при плавлении данный проводник не имеет дыма.

Подытожив все вышесказанное, перечислим марки наиболее подходящих типов кабелей, которые используют для монтажа электропроводки в квартире. ВВГ – провод, имеющий медные одножильные проводники, круглого или плоского сечения с изоляцией из поливинилхлорида. Имеются также разновидности ВВГнг – негорючий и ВВГнг – LS – с пониженным выделением дыма, огнестойкий.

АВВГ – алюминиевый аналог провода ВВГ. NYM – аналог провода марки ВВГнг-LS иностранного (обычно немецкого) производства. Отличается только повышенной ценой. ПВС – многожильный медный провод для подключения бытовой техники в квартире. Имеет круглое сечение. Может также применяться и для обустройства всей проводки в квартире, что обойдется дороже, чем при использовании одножильных аналогов.

Кабель с маркировкой ШВВП имеет плоское сечение и используется для подсоединения бытовой техники и удлинителей

ШВВП – многожильный медный проводник с защитной оболочкой из ВПХ. Также используется для подсоединения бытовой техники и удлинителей. Имеет плоское сечение.

Выбор производителя кабельной продукции – очень ответственное дело. Необходимо тщательно проверять всю сертифицирующую документацию. Велик риск столкнуться с некачественным товаром, что чревато обрывами в сети, короткими замыканиями и пожаром.

Заключение

В этой статье мы рассмотрели основные виды кабелей для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции.
