Какой кабель можно использовать на улице и как его прокладывать

Содержание

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

Материал трубы представляет собой диэлектрик (не требует заземления).
Изделие обладает хорошей прочностью.
Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
Диапазон температур от -25 до 70°С.
ПНД трубы экологичны, не выделяют вредных веществ.
Трубы легко гнутся без потери эксплуатационных качеств.
Обладают высокой эластичностью, способны восстанавливать линейный размер.
Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении

Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель

А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.

Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В. Напоследок рекомендуем просмотреть полезное видео по теме:

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=dKOFkjgPJRg

Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

Как выбрать кабель для розеток
Как сделать уличное освещение своими руками
Светодиодное освещение в квартире

Электрический кабель для улицы – выбираем многожильный провод

Для подключения домашнего оборудования необходимо присоединиться к действующим силовым сетям. Для этого требуется кабель, который можно проводить в уличных условиях. Особенности эксплуатации подобных кабелей требуют от них особых характеристик: противодействие горению, прочность, отсутствие гигроскопичности.

Разновидности уличных проводников

Есть несколько видов подобных кабелей, наиболее применяемыми из них являются:

СИП — силовой уличный, выдерживающий разницу потенциалов на торцах проводника 1000 В. Представляет собой сочетание проводов, имеющих собственную изоляцию, алюминиевые жилы. Особенность – черная оболочка проводников. Этот кабель для наружной прокладки компактен, надежен. Монтируется воздушным путем при помощи фарфоровых изоляторов, растяжки.
АВБ6Шв – сочетание проводников с бронированной изоляцией. Жилы медные, алюминиевые в зависимости от сорта кабеля. Прокладывается в земле без применения дополнительной защиты. Характеризуется:
- наличием стальной ленты в оболочке;
- разноцветностью изоляции для правильного подключения, проверки целостности цепи;
- стойкостью к влажности, изменениям температуры;
- сроком эксплуатации в 30 лет.
NYY универсален. Имеет медные или алюминиевые жилы. Изготовлен в соответствии с международными стандартами. Отличается при использовании:
стойкостью к воде, огню;
различной окраской изоляции проводов;
внешней ПВХ пластика оболочкой;
стойкостью к резким сменам окружающей среды.
NYM, наиболее применяемый кабель для уличной проводки. Качество соответствует нормам электротехников Германии. Обладает:
- термостойкостью, теплостойкостью;
- отсутствием гигроскопичности, позволяющей прокладку в бетоне, под слоем штукатурки.

Монтаж проводки на внешней стороне жилого здания

Использование кабелей для наружной прокладки требует соблюдения определенных правил.Расстояние до крыльца не должно быть менее двух с половиной метров, окна, балкона – 100, 50 сантиметров. Вертикальное исполнение требует длину от поверхности земли 2,75 метра. При прокладке проводки по стене необходимо соблюдать условия:

отдельно монтируемые провода защищаются металлическими, пластиковыми трубами;
запрещается применение скруток. Соединение с помощью клеммников;
подвеска кабеля производится при закреплении его гофрированным рукавом, с применением троса;
провода соединяются в герметичных распределительных коробках;
прокладка на крыше запрещена.

Другие кабели для уличной проводки

Применяемая домашняя электроника требует внешнего подключения специальных проводов, изолированных оболочками.

Интернет-кабель для улицы монтируется по стенам, крышам, кабельным канализациям без соприкосновения с силовыми линиями. Использовать можно различные виды витых пар с разными изоляционными покрытиями (UTP, FTP, SFTP, STP, SSTP). При прокладке дата-линий рекомендуется НВПЭ, не испытывающий воздействия электромагнитных помех, КСВППЭ, относящийся к высоковольтным изделиям для структурированных кабельных систем.

Гибкий кабель для улицы, имеющий резиновую изоляцию, позволяет решать различные ситуации, связанные с солнечными лучами, высокими нагрузками. Используется для подключения передвижного оборудования, осветительных приборов в атмосфере высокой влажности (КГ, КПГТ, КТГ, КГН, КПГ).

https://youtube.com/watch?v=RL21imJkBjo

Качественное телевизионное вещание также во многом зависит от телевизионного кабеля для улицы. При этом используется:

коаксиальный, обеспечивающий защиту от внешних помех, снижение потери электромагнитного поля на излучение;
композитный. Один из трех проводников передает видеосигнал, два – стереоимпульсы. Позволяет подключать видеоустройства к телевизору, монитору;
компонентный, транслирующий цифровые импульсы высокого качества для спутникового телевидения;
HDMI, DVI, использующиеся при подключении игровых приставок, иного компьютерного оборудования.

Длительность эксплуатации проводов для наружной прокладки во многом зависит от смонтированного снаружи выключателя. Наиболее функциональным из электромонтажных товаров считается влагозащитный однополюсной. Он используется и при скрытой, и при открытой установке, подключается через герметичный распределительный щит.

Таким образом, в каких бы целях ни прокладывался кабель вне помещений, найти подходящий не составляет труда, главное – соблюдать нормативы и меры безопасности при монтаже и использовать соответствующий условиям улицы вид.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

Коротко о главном

Уличный кабель для проводки электричества по участку состоит из одной или нескольких жил, каждая из которых помимо общей имеет индивидуальную изоляционную оболочку. В отличие от обычного проводника, такой кабель должен надежно противостоять ветру, перепадам температуры, солнечному излучению.

При выборе кабеля для конкретных условий применения обязательно учитываются его свойства – для чего применяется маркировка. В ней указывается тип материала жил, назначение, материал оболочки, особенности конструкции. Чаще всего применяются такие виды кабеля для улицы, как:

СИП.
АВБбШв и ВБбШв.
NYY.
NYM.

В качестве альтернативных вариантов могут использоваться – ПВС, ВВГ ВБбвнг, ПВ, АПВ, ПВ1 и прочие провода. Для наружной проводки кабеля применяются три способа – воздушный, по фасаду и подземный. При укладке электропроводки должны соблюдаться правила безопасности.

Оценок 0

Как выбрать правильный материал

Медь предпочтительнее алюминия. Она имеет большую проводимость и менее подвержена коррозии. К тому же по сравнению с медью алюминий непрочен и при нескольких изгибах может попросту сломаться. Отрицательным свойством алюминия является и его быстрая окисляемость в случае соприкосновения с воздухом, результат — образование на поверхности тугоплавкой окисной пленки. Она плохо проводит электрический ток, а значит, препятствует созданию хорошего контакта. Место с плохим контактом будет греться, искрить, еще более окисляться, еще более греться, а там недалеко и до пожара. И если вы не хотите повторить историю «кошкиного дома», вам придется периодически проверять места крепления алюминиевых жил к электрическим приборам.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Виды домашней проводки

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Открытая проводка

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

Скрытая проводка

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.

Как утилизировать провод после отработки

Все кабели изготовлены из меди и алюминия. Некоторые марки содержат сталь и свинец. Цветной металл можно сдать в пункты приема и получить за него деньги. Но придется обжечь изоляцию на открытом огне.

Изолированная цветная проволока, из которой сотканы жилы некоторых марок кабелей, может быть использована для плетения брелоков и небольших украшений.

Промышленная утилизация состоит из нескольких этапов:

кабели сортируют и нарезают небольшими кусками по 20–40 мм;
после магнитной сепарации их рубят на специальных дробилках на кусочки размером 4–8 мм;
после отделения металла от изоляции происходит удаление металлов и упаковка их в прессованные брикеты.

Медь и алюминий отправляют на переплавку, а изоляционные материалы утилизируют отдельно. Пластик перерабатывают на специализированных заводах.

Морозостойкий кабель для электроинструмента

Морозостойкий кабель для подключения инструментов в холодное время года, например, той же болгарки, должен соответствовать определенным условиям. К ним относится высокая гибкость, способность выдерживать низкую температуру. Для этих целей лучше всего подойдут кабели КГ-ХЛ, КГН-ХЛ и прочие марки в резиновой изоляции. Они позволяют использовать электроинструмент на улице не боясь того, что изоляция провода задубеет и полопается.

Для любого электроинструмента при работе на улице должны быть предусмотрены морозостойкие провода

Выбирая недубеющий, морозостойкий кабель отнеситесь к покупке со всей серьезностью. Выход из строя провода из-за низкой температур ведет за собой не только прекращение подачи электроэнергии, но создание пожароопасной ситуации.

Подготовительные работы

Любые монтажные работы начинаются с подготовительного этапа, включающего проведение расчетов. Для начала следует подсчитать необходимое сечение провода. Данная характеристика напрямую зависит от общей мощности коммутируемых электрических приборов. После этого нужно измерить расстояние от одного подключаемого объекта до распределительного щитка

Важно учитывать подъемы и повороты кабельной линии

Как только будут завершены предыдущие подсчеты, можно переходить к выбору троса. Этот элемент системы должен выдержать нагрузку устанавливаемого кабеля на каждом участке трассы. Чтобы избежать обрыва линии при наружной прокладке, для расчета прочности троса и остальных крепежных деталей берут вес кабеля, помноженный на три. Практически всегда достаточно взять оцинкованный трос диаметром 4,5 или 6,7 мм. Для струнного метода подходит стальная или горячекатаная лакированная проволока, толщина которой составляет не менее 5 мм.

Прокладка кабеля по несущему тросу

Подключение розетки и выключателя

Электрофурнитура в нашем случае накладного типа. Стены сарая достаточно твердые, и прорубать штробы под провода, розетки и выключатели было бы нецелесообразно.

Монтаж накладной розетки

Согласно правилам электрики в розетке фаза подключается к левой клемме, ноль к правой (синий и красный провод).

Готовая розетка

С выключателем несколько иначе. К нему нужно подвести фазу, а к лампочке ноль.

При нажатии клавиши выключателя цепь замыкается, лампочка загорается. В нашем сарае 2 прибора освещения, которые подключены параллельно. Проводка фиксируется пластиковыми скобами к балкам перекрытия.

Концы кабелей от розетки и выключателя подводятся к распределительной коробке, где соответствующие провода соединяются и изолируются.

Практические советы

Если прокладывается постоянная проводка, лучше использовать кабель с токоведущими жилами из одиночных проволок. Он меньше, чем многопроволочный, подвержен коррозии (за счет меньшей площади поверхности), и его проще зачищать перед подключением.
Резина под действием озона, содержащегося в воздухе, стареет и покрывается микротрещинами. Поэтому желательно не использовать кабели с резиновым покрытием на солнечных местах. Предпочтительней бронированные варианты и прокладка кабелей в земле.
Поливинилхлорид склонен к растрескиванию при сильном морозе, так что на улице лучше применять кабели с покрытием из полиэтилена.
Полиэтилен недолюбливают пожарные, поэтому в помещениях предпочтителен стабилизированный самозатухающий полиэтилен (в марке провода обозначается как Пс).
Кабели в свинцовой оболочке лучше прокладывать в летнее время. На морозе при их изгибе из-за малой морозостойкости свинца возможно образование микротрещин.
Кабели АВВГнг, ВВГнг, АВБбШнг и ВБбШнг отличаются оболочкой или шлангом из ПВХ-пластиката пониженной горючести. Применяются в местах с повышенной пожароопасностью.
Если вы собираетесь проводить кабель в водной среде (например, для подключения насосов в колодцах или для питания летнего фонтана на участке), вам потребуется специальная марка ВПП для погружных двигателей. К недостаткам этой модели можно отнести то, что кабель выпускается одножильным. А значит, для подключения насоса или фонтана придется использовать два провода, свитых между собой (чтобы не спутывались). Как альтернативу можно рассмотреть применение кабеля Lyonipompe французского производства. Он трехжильный, сечением от 1,5 до 4 мм2.
Для временного подключения желательно использовать многожильные кабели марок КГ и ПВС (КГ — с медными многопроволочными жилами, снабженными резиновой изоляцией, в резиновой оболочке), для постоянного подсоединения: по улице — ВВГ, для прокладки в грунте — ВБбШв с защитной броней.
Если кабель требуется провести через горючие материалы (атаковыми являются стены вашего деревянного дома или нефтесодержащие вещества в вашем гараже), в его обозначении должны присутствовать буквы «Н» (негорючий) или «нг» (не распространяющий горение). Это, например, кабели кгН и ВВГнг, которые, кстати, лучше использовать не только в деревянных домах (к вопросу о «кошкином доме»).
Если на участке нейтральная почва с глубоким залеганием грунтовых вод, то вам подойдут кабели марок АВВГз и ВВГз, рекомендуемые для прокладки в земле с низкой коррозионной активностью при отсутствии возможности механических повреждений и растягивающих усилий. Если же местность болотистая и земля на участке вспучивается (это выясняется, например, по тому, что неглубоко вкопанная осенью садовая скамейка весной оказалась перекошенной; подобным образом могут себя вести столбы ограждения и т.п.), то лучше использовать кабели марок АВБбШв и ВБбШв (поливинилхлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, поверх нее герметичный внешний шланг), предназначенные для любых условий эксплуатации и стойкие к механическим повреждениям.
Кроме того, следует знать, какое напряжение в сети и сколько фаз используется на вашем участке. Если 220 В и 1 фаза, то подойдет двух- или трехжильный кабель (третья жила — «земля» — обычно имеет меньшее сечение, чем другие). Если 380 В и трехфазный ток (что требуется для работы некоторых насосов и моторов), то необходим трехжильный (содинаковыми жилами) или четырехжильный кабель (четвертая жила — «земля»). Это отражается в маркировке изделия. Например,кг — 42,5 означает четырехжильный кабель с сечением основных жил 2,5 мм2.

Tags: , автомат, бить, бра, вид, выбор, дом, , заземление, кабель, как, колебание, конденсатор, , , маркировка, монтаж, мощность, нагрузка, напряжение, нейтраль, номинал, подключение, правило, провод, производитель, прокладка, пуск, , работа, размер, расчет, ремонт, ряд, сад, свет, сеть, соединение, сопротивление, срок, тен, тип, ток, трехфазный, , фаза, щит

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

Наличие стальной ленты в оболочке.
Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
Внешняя оболочка выполнена в черном цвете.
Стойкость к влаге и перепадам температур.
Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

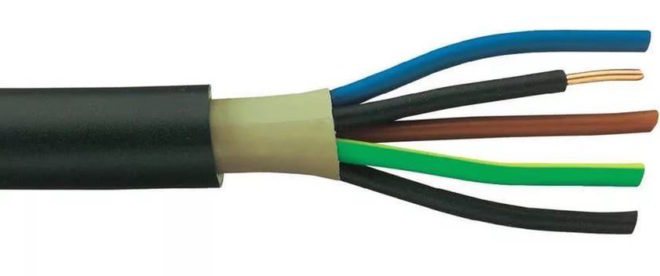

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

Стойкость к воде и огню.
Соответствие международным нормам.
Наличие разноцветной изоляции проводов.
Удобство организации проводки на улице.
Черная внешняя оболочка их ПВХ пластика.
Стойкость к перепадам температур.
Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

Соответствие нормам союза электротехников Германии.
Термостойкость и способность работать в широком температурном диапазоне.
Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
Сечение круглое, цвет — серый.
Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Компьютерные сети

Чтобы соединить в сеть несколько компьютеров дома или в офисе, используется кабель UTP 4 парный категории 5e. Обычно он так и маркируется производителями: UTP 4 5e или U/UTP 4 5e. Для прокладки по улице, например, по стене, по крыше, используется тот же кабель, только в полиэтиленовой (PE) оболочке. В название при этом, как правило, добавляется Outdoor. Например, U/UTP 4 5e Outdoor. Если нужно проложить этот кабель по воздуху, скажем, между домами, используется кабель уличный с тросом – чтобы он не рвался под собственным весом. В название при этом обычно добавляются буквы tr. В последнее время всё большее распространение находят кабели с безгалогенной оболочкой – при горении они не выделяют токсичных веществ. Маркируются они аббревиатурой LSZH. Цвет оболочки таких кабелей оранжевый.

Сейчас на рынке представлено много дешевых компьютерных кабелей китайского производства. Не старайтесь сэкономить – дороже выйдет. К нам неоднократно обращались люди, сделавшие ремонт в квартире, убравшие провода в стены, а потом вынужденные переделывать проводку – даже на небольших длинах работоспособность таких кабелей не гарантирована. Мы рекомендуем использовать прокладки локальных сетей кабели производства Nexans, Belden, Cavel.

Источники

https://YaElectrik.ru/elektroprovodka/provod-dlya-provodki-na-ulitse
https://elquanta.ru/elektroprovodka/naruzhnaya-provodka.html
https://profi.ru/content/remont_target/prokladka-kabelya-po-vozduhu/
https://samelectrik.ru/texnologiya-prokladki-kabelya-na-trose.html
https://www.nokston.ru/spravka/recomendacii.html

Маркировка опор из бетона

Стоит остановиться на маркировке опор. В предыдущем параграфе я использовал маркировку для опор 10-2. Поясню, как читать маркировку опор. Маркируются железобетонные опоры следующим образом.

Первые две буквы указывают назначение опоры: П (промежуточные) УП (угловые промежуточные), УА (угловые анкерные), А (анкерные-концевые), ОА (опора ответвления), УОА (угловые ответвительные анкерные).
Вторая цифра, означает для какой линии электропередачи, опора предназначена: цифра «10» это ЛЭП 10 кВ.
Третья цифра, после тире это типоразмер опоры. Цифра «1» это опора 10,5 метров, на основе столба СВ-105. Цифра «2» – опора на основе столба СВ-110. Подробные типоразмеры в таблицах внизу статьи.

Выводы: что выбрать воздушную или кабельную линию?

Вам подойдет воздушная линия, если:

Вы хотите существенно сэкономить время и деньги на монтаж ввода.
Вы не хотите, чтобы провод украли злоумышленники.
Висящий провод не портит внешний вид вашего участка.
Вы не хотите копать траншею или нанимать для этого людей.

Вам подойдет кабельная линия под землей, если:

Вам важен внешний вид вашего участка.
В вашей местности сильные ветры и часто рвутся провода из-за падающих деревьев.
У вас есть крупногабаритная сельхозтехника, а запитать необходимо несколько построек во дворе.
Опора ЛЭП стоит на удалении больше 25 м от вашего дома, и вы не хотите тратить денег на установку дополнительной опоры.
