Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Характеристики провода мгшв

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

  • Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
  • Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
  • Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
  • Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
  • Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

Провод армированный вилкой

  • Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
  • Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Проверка огнестойкости провода

Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

Провод пв-1: технические характеристики, области применения и цена

Размеры проводов ШВВП

Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

Возможные варианты типоразмеров шнура ШВВП

Размещение отдельных проволок в каждой жиле ШВВП

  • Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
  • Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
  • Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

Правила цветового обозначения проводов согласно ПУЭ

Технические характеристики

Основной характеристикой провода является его способность держать токовую нагрузку без ограничений по времени. Таблица сечений ППВ и их соответствие токовой нагрузке:

Сечение жилы (мм2) Двухжильный Трехжильный
1,5 18 Ампер 15 Ампер
2,5 25 Ампер 21 Ампер
4 32 Ампера 27 Ампер

При эксплуатации проводки особое внимание уделяется токовой нагрузке на провод, категорически запрещается превышать допустимый ток. ПВХ оболочка не поддерживает процесс горения, однако, при воздействии на нее высоких температур теряет свои электроизоляционные качества, что может вызвать ее разрушение и замыкание токоведущих жил. Температура нагрева кабеля при приеме нагрузки не должна превышать 70С

Исходя из токовых характеристик, в соответствии с данными таблицы сечений, допустимая максимальная токовая нагрузка на провод марки ППВ для сетей освещения, где используется двухжильный вариант, составляет 32 Ампера. В силовых сетях для трехжильного проводника действующее значение тока не должно превышать 27 Ампер

Температура нагрева кабеля при приеме нагрузки не должна превышать 70С. Исходя из токовых характеристик, в соответствии с данными таблицы сечений, допустимая максимальная токовая нагрузка на провод марки ППВ для сетей освещения, где используется двухжильный вариант, составляет 32 Ампера. В силовых сетях для трехжильного проводника действующее значение тока не должно превышать 27 Ампер.

В соответствии требованиями электробезопасности, сопротивление изоляции в условиях температуры окружающей среды в пределах 20С, должно быть не менее 1 МОм.

Необходимо отметить такие технические характеристики ППВ, как способность эксплуатироваться без ограничений при низких температурах, достигающих -50С, и стопроцентной влажности окружающей среды. Однако следует иметь в виду, что работы по прокладке провода можно осуществлять при температуре не ниже -15С. При производстве монтажа следует выдерживать радиус изгиба, который не должен превышать 10 его диаметров.

Что касается расчетной массы и наружного диаметра, значения предоставлены в таблице:

Срок службы провода ППВ, при котором сохраняются все технические характеристики, составляет 15 лет, при условии соблюдения условий эксплуатации. Производитель продукции предоставляет гарантию сроком на 2 года.

Более подробно о данном марке проводника вы можете узнать из видео:

Вот мы и рассмотрели технические характеристики провода ППВ, а также его область применения и сечения. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

  • Как провести электропроводку в доме
  • Характеристики кабеля ВВГ
  • Расчет сечения провода по мощности и длине

Проверка провода ППВ (пошаговая инструкция)

Приобретая новую кабельно-проводниковую продукцию, используя провода, снятые с другого объекта, или длительное время находившиеся без применения, необходимо проверить изделие на наличие обрыва токоведущей жилы, замыкания жил между собой, а также состояние изоляции. Это нужно сделать, потому что возможны повреждения при транспортировке или хранении, не исключен и производственный брак. Этапы проверки:

  1. Для данного мероприятия понадобится цифровой тестер «мультиметр». Провода прибора со щупами устанавливаются следующим образом: черный в гнездо «com», красный – VΩ. Переключатель устанавливается в положение прозвонка диодов (сектор измерение сопротивления). При касании щупами друг друга должен звучать сигнал зуммера – прибор исправен.
  2. Теперь нужно замкнуть щупами концы одной из жил в начале и конце бухты. Если провод не имеет разрывов, должен прозвучать сигнал.
  3. Таким же образом проверяется отсутствие замыкания между жилами. Если прозвонка мультиметра срабатывает при касании щупами двух разных жил – изоляция нарушена и проводники замкнуты меду собой.
  4. Последний этап – проверка изоляции на горение — качественная продукция его не распространяет. При воздействии открытым огнем на провод, изоляция на нем может незначительно оплавляться, морщиться, но не гореть. В противном случае изделие не соответствует требованиям безопасности.

Проверка на обрыв или замыкание может проводиться в положении переключателя на значениях сопротивления от 200 Ом до 200 кОм. При наличии контакта (целостность жилы) на экране отобразится «0», при наличии разрыва – «1».  статью: → «Что такое короткое замыкание и перегрузка сети?».

Принятая расцветка

К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.

Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.

Таблица окраски изоляции жив в зависимости от их назначения и количества:

Кол-во жил Принятый стандарт расцветки
имеется заземляющая жила Отсутствует заземляющая жила
2 коричневая, голубая
3 желто-зеленая, коричневая, голубая черная, коричневая и голубая
4 желто-зеленая, черная, коричневая, голубая голубая, черная, коричнева, черная или коричневая
5 желто-зеленая, голубая, черная, коричнева и черная или коричневая голубая, черная, коричнева, черная или коричневая, черная или коричневая

Назначение в зависимости от окраски изоляции представлено на рисунке 3.


Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы

Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта. Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров

Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.

Как правильно выбрать кабель ППВ

Первым делом нужно решить, из какого состава выбрать жилы.

Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы.

Важно! Медные изделия будут дороже, но вполне окупают себя своей безопасностью. Можно приобрести провода смешанного типа, из меди и алюминия

Но тогда, нужно их объединить при помощи клеммника

Можно приобрести провода смешанного типа, из меди и алюминия. Но тогда, нужно их объединить при помощи клеммника.


Клеммники для объединения

Если провода будут соприкасаться между собой на протяжении длительного времени, они быстро окислятся и их сопротивление увеличится. Из-за этого кабель быстро нагревается и выходит из строя. В худшем случае, соприкосновение может привести к возгоранию в этой точке.

Вам это будет интересно Допустимое сопротивление изоляции

Далее провод выбирается по гибкости и жесткости.

Жесткое изделие, в основном состоит из одной жилы, а гибкое из множества.

Важно! Чем большее количество проволок внутри кабеля и чем меньше будет каждая проволока— тем мягче будет изделие. Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я

Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.

https://youtube.com/watch?v=yITs4boOyp0

https://youtube.com/watch?v=uxoz5wL-Eo0

Что такое провод ШВВП

Интернет магазин электрики 220 предлагает провод ШВВП по доступным ценам. ШВВП представляет собой гибкий шнур, состоящий из параллельно расположенных медных многопроволочных жил в оболочке, покрытых изоляцией. Количество жил в ШВВП – 2 или 3, но не более. Форма провода плоскопрямоугольная, так как параллельные жилы лежат в одной плоскости. Провод различается не только по количеству, но и по сечению жил. Так допустим ШВВП 2х1,5 220 ТМ имеет следующее краткое описание.

Тип ШВВП
Количество жил 2
Сечение лил провода в мм.кв. 1,5
Жилы (материал) Медные многопроволочные
Изоляция (материал) ПВХ пластикат
Срок эксплуатации до 30 лет

Провод ШВВП купить для различных целей позволяет наличие большого количества моделей в нашем интернет магазине. Изобилие товара значительно облегчает поиск ШВВП с необходимым числом жил и требуемым сечением.

Описание и технические характеристики

Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.

Маркировка

На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:

  • «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
  • «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
  • «В» – в качестве защитной изоляции используется поливинилхлорид;
  • «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.

Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

Конструкция

Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.

В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.

Номинальное сечение жилы, кв. мм Внешние габариты, высота x ширина, мм Расчетный вес 1 км, кг
Две жилы Три жилы Две жилы Три жилы
0,75 2,6×6,4 2,6×10,2 21,9 32,2
1 2,8×6,8 2,8×10,8 29,5 39,8
1,5 3,3×7,8 3,3×12,3 39,8 58
2,5 3,9×9,0 3,9×14,1 62,0 89,3
4,0 4,4×10,0 4,4×15,6 92,4 131,8

Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.

Электрические параметры

Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.

В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.

Сечение жилы, кв. мм 0,75 1,0 1,5 2,5 4,0
Активное сопротивление на 1 км (+20 гр. Цельсия), Ом 24,5 18,1 12,1 7,41 4,61
Диаметр жилы, мм 0,99 1,15 1,4 1,8 2,26
Мощность/ток, кВт/А (1 провод) 2,86/13 3,3/15 4,4/20 5,94/27 7,92/36
2 провода 2,64/12 3,08/14 3,74/17 5,28/24 7,48/34
3 провода 2,42/11 2,86/13 3,3/15 4,84/22 6,82/31
4 и больше проводов 2,2/10 2,64/12 3,08/14 4,63/21 5,94/27

Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:

  • отсутствие вмятин или утолщений;
  • плотность прилегания к медной жиле;
  • возможность быстрого и легкого демонтажа;
  • устойчивость к грибку и плесени;
  • не поддерживает ли горение при одиночной прокладке.

Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.

Требования по температуре

Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:

  • обычная эксплуатация – от -50 до +50;
  • допустимая максимальная температура без образования дефектов – +70;
  • максимальная температура без растрескивания – +150;
  • длительная аварийная эксплуатация до 8 часов – +80;
  • максимальная температура при коротком замыкании не более 4 секунд – +160;
  • минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
  • устойчивость при относительной влажности 100% – +35 гр. Цельсия.

Провода ПВС, ШВВП, ППВ, кабель КГ

Для того, чтобы качественно выполнить ремонт важен не только дизайн: обои, мебель, отделка, но и вещи, без которых комфортное проживание в доме просто невозможно. Ярким примером тому служат различная техника, провода и кабели. Поэтому сегодня мы с вами поговорим о таких вещах, как Провод ПВС, ШВВП, ППВ, кабель КГ , так как эти предметы могут быть необходимы в любом доме.

Нашу жизнь уже трудно представить себе без бытовых приборов: все мы каждый день используем чайники, утюги, микроволновки, электрические плиты, но для того, чтобы присоединить эти предметы к электросети, вам не обойтись без провода ПВС. Этот провод состоит из жил, представляющих собой скрученную медную проволоку. Жилы защищаются от внешних повреждений и соединяются общей оболочкой ПВХ. Максимальная температура жил — +70. Номинальное напряжение провода ПВС — 380 вольт. Длина провода обычно составляет 50 метров. Наиболее часто его применяют для работы с бытовыми приборами, а также для организации осветительных сетей. Провод ПВС идеально подходит для соединения приборов в зданиях. Из проводов ПВС ещё производят удлинители для электроинструментов и прочих приборов. Общий же срок службы шнуров этого типа составляет 10 лет. Если вы решили присоединить любой бытовой прибор к электросети, вам будет необходим провод ПВС.

Вам нужно присоединить к электросети домашнюю аппаратуру? Аудиотехнику? Телевизор? В этом вам поможет такой провод, как ШВВП! Также этот провод используется для присоединения приборов личной гигиены и любых других приборов, эксплуатируемых в жилых и административных помещениях. Внешне ШВВП является гибким и плоским соединительным шнуром чёрного или белого цвета, с параллельными медными токопроводящими жилами. Этот провод удобен тем, что он не поддерживает распространение огня, имеет хорошую сопротивляемость к излому и рассчитан на несколько климатических условий. Его длина также составляет 50 метров. Сегодня из-за широкого распространения различной техники провод ШВВП необходим практически в любом доме.

При установке осветительных сетей вам понадобится провод ППВ: он помогает распределить электрическую энергию. Также ППВ применяется для негибкого монтажа электрооборудования машин, станков и механизмов. Провода изготавливаются для использования в районах с холодным, умеренным и тропическим климатом. Этот провод подходит и для морского климата, его можно устанавливать даже на судах дальнего плавания. ППВ предназначен для эксплуатации только под навесом или в помещениях. Срок службы этих проводов — 15 лет. Они удобны тем, что не распространяют горение и устойчивы к появлению плесневых грибов.

Если вам нужно подключить какой-либо переносной аппарат, подвижную машину или мобильное устройство, то в этом вам поможет кабель КГ. Также его прокладывают в трубах, на тросах, эстакадах. Он может быть проложен и открыто, без применения какой-либо защиты. Температура его эксплуатации — от -40 до +50.

Таким образом, для того, чтобы безопасно использовать бытовые и осветительные приборы, подключать переносные аппараты и подвижные машины, вы не обойдётесь без данных проводов и кабелей.

Маркировка: расшифровка символов

  1. Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
  2. Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
  3. Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
  4. Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.

Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам

  1. Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
  2. После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров). статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Существующие разновидности кабеля

  1. РКГМ 0,5.

Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:

  • для работы при повышенной влажности воздуха – 100%;
  • монтаж осуществляется при величине температуры 15 °С и выше;
  • наименьшее значения радиуса изгиба – двойной диаметр проводника.

Стоимость – (9- 10) рублей за метр.

  1. РКГМ 16.

Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:

  • при условиях отсутствия агрессивных и масло-текучих средах;
  • рабочие температурные условия (70 – 190 °С);
  • можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
  • установка кабеля допускается при +15 °С и выше.

Стоимость – (110-130) ₽/м.

  1. РКГМ 50.

Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:

  • напряжением – 660, 1140 В;
  • частотой – 60, 400 Гц.

Эксплуатация данного типа кабеля проводится при условиях:

  • температуры (60-180) °С;
  • выдержка перегибов составляет – 10-12 циклов;
  • рабочее атмосферное давление (1,4 кПа – 295 кПа).

Цена на 1 метр – (330 – 400 ) ₽.

  1. РКГМ 95.

Провод работает только при напряжении 660 В и частоте 400 Гц.

Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.

  1. РКГМ 150.

Рабочая среда данной модели:

  • частота 100-400Гц;
  • напряжение 380 – 660 В;
  • атмосферное давление (1,0 – 300 кПа);
  • температура – (15 – 30) °С.

Номинальная стоимость – (1300 – 1500 ) ₽/м.

Достоинства кабелей РКГМ:

  • не подвергается воздействию влаги, плесени и другой вредоносной среды;
  • постоянные свойства при изменении условий окружающей среды;
  • высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
  • механическая неуязвимость, благодаря резиновой изоляции.

С ПВХ изоляцией для электрических установок

ГОСТ 6323-79

Назначение

Провода предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладках на открытом воздухе и внутри помещений, а провода некоторых марок — при скрытой прокладке под штукатуркой.

Провода используют и для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1 000 В.

Провода рассчитаны на эксплуатацию при температуре окружающей среды до -50 °С и относительной влажности воздуха до 100 % при температуре до +35 °С.

Монтаж проводов должен производиться при температуре не ниже -15 °С.

Длительно допустимая температура нагрева жил не должна превышать +70 °С.

Провода не распространяют горение при одиночной прокладке.

Токопроводящая жила может быть однопроволочной и многопроволочной.

К марке провода хладостойкого исполнения через дефис добавляют буквы «ХЛ»: «Провод ПВЗ-ХЛ 2,5 Б ГОСТ 6323-79».

Номенклатура и конструктивные особенности

Марка кабеля Конструктивные особенности Схема конструкции Преимущественные области применения
АПВ Провод с алюминиевой жилой с ПВХ изоляцией Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
ПВ1 Провод с медной жилой с ПВХ изоляцией
ПВ2 Провод с медной жилой с ПВХ изоляцией гибкий Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВЗ Провод с медной жилой с ПВХ изоляцией повышенной гибкости
ПВ4 Провод с медной жилой с ПВХ изоляцией особо гибкий Для монтажа участков электрических цепей, где возможны частые изгибы проводов
АППВ Провод с алюминиевыми жилами с ПВХ изоляцией плоский с разделительным основанием Для негибкого монтажа
ППВ Провод с медными жилами с ПВХ изоляцией плоский с разделительным основанием

Толщина изоляции проводов

Сечение, мм2 Номинальная толщина изоляции, мм
0,75-1 0,6
1,5 0,7
2,5-6 0,8
10-16 1,0
25-35 1,2
50-70 1,4
95 1,6

Максимальные наружные размеры, мм

Число и номинальное сечение жил, мм2 ППВ АППВ
толщина ширина толщина ширина
2 x 0,75 2,6 6,4
2 x 1,0 2,8 6,8
2 x 1,5 3,3 7,8
2 x 2,5 3,9 9,0 3,9 9,0
2 x 4,0 4,4 10,0 4,4 10,0
2 x 6,0 4,9 11,0 4,9 11,0
3 x 0,75 2,6 10,2
3 x 1,0 2,8 10,8
3 x 1,5 3,3 12,3
3 x 2,5 3,9 14,1 3,9 14,1
3 x 4,0 4,4 15,6 4,4 15,6
3 x 6,0 4,9 17,1 4,9 17,1

Провода сечением до 10 мм2 включительно поставляются в бухтах, более 10 мм2 — на барабанах.

Сортамент

Номинальное сечение жил, мм2 Максимальный наружный диаметр, мм
ПВ1 ПВ2 ПВЗ ПВ4 АПВ
0,5 2,4 2,6 2,6
0,75 2,6 2,8 2,8
1,0 2,8 3,0 3,0
1,5 3,3 3,4 3,5
2,5 3,9 4,2 4,2 4,2 3,9
4,0 4,4 4,8 4,8 4,8 4,4
6,0 4,9 5,4 6,3 6,3 4,9
10,0 6,4 6,8 7,6 7,6 6,4
16,0 8,0 8,0 8,8 8,0
25,0 9,8 9,8 11,0 9,8
35,0 11,0 11,0 12,5 11,0
50,0 13,0 13,0 14,5 13,0
70,0 15,0 15,0 17,0 15,0
95,0 17,0 17,0 19,0 17,0
120,0 19,0

Строительная длина — не менее 100 м.

Срок службы — не менее 15 лет.

Пример условного обозначения: «Провод АППВ 2×2,5 ГОСТ 6323-79», «Провод ПВЗ 2,5 Б ГОСТ 6323-79».

Электропроводка в полу с использованием ППВ

При прокладывании медной «лапши» в деревянном полу, она должна быть помещена в гофрированную или пластиковую трубу, не занимая более 40% внутреннего пространства. Запрещается укладывать проводку сверху на поперечные балки: ее нужно размещать либо в просверленные отверстия, либо в приготовленные пропилы.

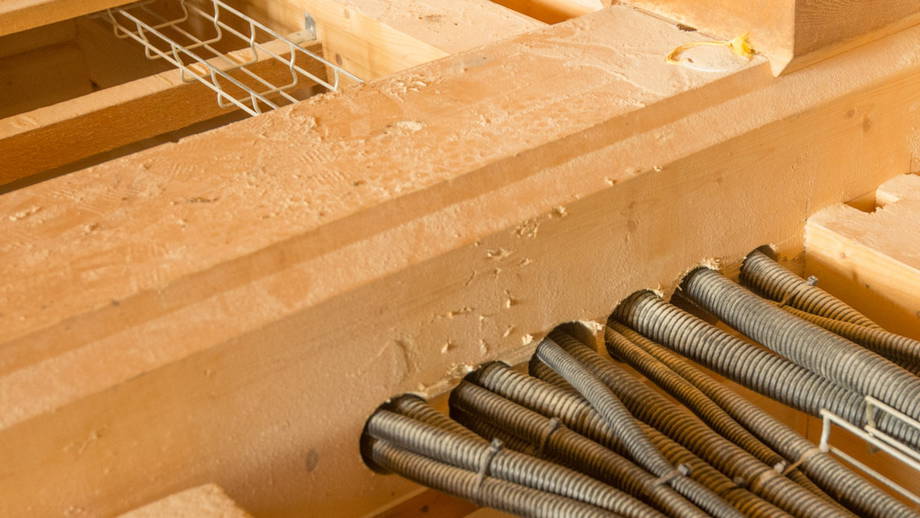

Провода ППВ помещаются в гофру и пропускаются через вырезы в балках

Если над проложенным проводом устраивается бетонная стяжка, он также обязан быть укомплектован наружным защитным кожухом. По окончании коммутации, нужно провести проверку работоспособности электропроводки под нагрузкой.

Производители провода марки ППВ

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не приобрести на подделку, рекомендуется выбирать самые надёжные из них. Если потребитель не знает, какой фабрике отдать предпочтение, он всегда может посетить форум электриков, которые точно подскажут, какие фирмы наиболее востребованы.

При выборе кабельной продукции, необходимо обращать внимание на сертификат, который обязан предоставить продавец. В нем прописан завод-производитель, дата изготовления кабеля и срок годности

Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное. На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них.

Ниже представлен список лидеров на российском рынке.

ОАО «Электрокабель»

Завод был основан в Московской области, в 1949 году прошлого века. На сегодняшний день в наличии имеется более 100000 тысяч видов типоразмеров проводов. Предприятие сотрудничает с большими фирмами в РФ и за рубежом, осуществляет доставку по авиалиниям и железным дорогам.


Процесс изготовления

ООО «Камский кабель»

Огромный завод кабельной продукции расположен в Перми. Производит кабели для самых крупных предприятий страны. В ассортименте более 55000 тысяч типов изделий. Завод получил широкую популярность не только в России, но и за ее пределами. Промышленные фабрики в Азии и Европе пользуются услугами этого предприятия. Данному производителю принадлежит 14% от всего кабельного бизнеса в России.

Важно! Основным плюсом будет то, что весь товар, представленный на сайте, всегда есть в наличии. Предприятие достаточно быстро изготавливает провода любой длины на заказ

ОАО «Севкабель»

Один из самых старых заводов в нашей стране, основанный в 1879 году. В номенклатуре более 30000 тысяч типоразмеров проводов. К концу 2020 года на предприятии планируется завершить масштабную модернизацию. В цехах установлено новейшее оборудование, а также, на территории завода есть испытательный центр. Поэтому вся продукция высокого качества. Завод имеет множество наград и положительных отзывов.


Правильная транспортировка

В заключении необходимо отметить, что провод ППВ достаточно часто используется для прокладки освещения в жилых помещениях и подключения различного оборудования. Кабель применяется не только в бытовых целях, но и на промышленных предприятиях. При монтаже, желательно, обратиться за помощью только к проверенным мастерам с большим опытом работы в данной сфере.
