Подключение
Подключение может быть произведено двумя методами. Первое, как правило, подразумевает прохождение всей нагрузки через контакты. Второе же является косвенным. Это та база, которая была объяснена в принципах работы реле напряжения. Разберем подробно каждый из них.
Однофазный
Подключение однофазных моделей реле контроля напряжения весьма простое, потому что происходит напрямую к сети. Перед ним необходимо установит только УЗО, чтобы нивелировать какие-либо утечки тока. Вот как выглядит весь процесс:
- Сначала подключаемся к нулевой шине, а после нее к выводу N.
- После берем фазный провод и соединяем его с выводом L.
- Третий же вывод реле используется при подключении нагрузки конкретных электрических приборов.
Остается только проверить работу посредством индикаторов.
Трехфазный
Здесь все чуточку сложнее, но общие принципы сохранены:
- Подключаем все фазные кабели от трехполюсного автомата на вход.
- Устанавливаем реле.
- Подсоединяем к выводам используемого УЗО фазы и нуль.
Проверяем работу на наличие ошибок.
Подключаем реле контроля напряжения своими руками
Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.
С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.
Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.
Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.
См. также: Как сэкономить тэр на предприятии
Как подключить реле напряжения
Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.
Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.
ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно
https://youtube.com/watch?v=bwDCAFJQCuQ
Настройка порогов срабатывания РН
Настройка реле защиты от перенапряжения производится после анализа текущего состояния электросети и проводки
Необходимо обратить внимание на такие факторы, как:
- Напряжение в розетке. Оно составляет 220 В только на страницах учебников. Реальный вольтаж в сети способен находиться в пределах 190-240 В. Бессмысленно настраивать РН на отключение при снижении до 210 В, если в розетке вольтаж редко поднимается выше 200 В. Особенно актуально для сельской местности и в частном доме.
- Мощность бытовых приборов. Некоторые образцы техники в момент запуска потребляют большие токи, что резко понижает напряжения в сети. Этот провал необходимо учитывать, чтобы выбрать нижний порог срабатывания защиты.
- В ночное время суток происходит обратное. Люди спят. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.
Монтаж и настройка реле напряжения
Выбор и настройка
Выбирать РКН следует, исходя из того, для какого оборудования оно предназначается, а также учесть:
- рабочий интервал;
- настройку пределов регулирования;
- наличие/отсутствие сигнализирующих индикаторов;
- задержку отключения при срабатывании;
- время включения;
- максимальную нагрузку.
При выборе важно знать коммутируемую мощность. Использовать РКН необходимо с токовой нагрузкой на номинал выше
Для обеспечения необходимой защиты регулировку параметров производят так, чтобы они исключали частое срабатывание устройства. Некоторые приборы не имеют возможности настройки. Их выбор – ответственная процедура, ведь поменять уставки при неточностях в расчетах не получится.
Что лучше: стабилизатор vs реле
Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме стабилизатор напряжения. В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.
В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.
Но по сравнению с РКН стабилизатор:
- дороже и шумит;
- более инертен при резких перепадах;
- не имеет возможностей для регулировки параметров;
- занимает гораздо больше места.
При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.
Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.
Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.
Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.
После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.
Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).
Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.
.
УЗМ-51М. Устройство защиты многофункциональное.
В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.
УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.
Схема подключения УЗМ-51М
Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.
УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.
Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.
Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.
Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года
Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М
Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.
Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.
Куда установить: в розетку или электрощиток?
Существует два способа монтажа: на DIN-рейку в электрощиток или в отдельную розетку. Реле под DIN-рейку предназначены для защиты всей электросети в квартире или доме и устанавливаются в электрощитовую. Они рассчитаны на большую нагрузку и могут работать с высоким коммутирующим током. Например, РКН МЕАНДР УЗМ-51М рассчитан на ток в 63 А, что позволяет устанавливать прибор в сеть, от которой будут запитаны устройства суммарной мощностью до 13,5 кВт. То есть защищены будут все приборы от обычной лампочки до отопительного котла. Минус этого прибора в сложности монтажа — без должных навыков и инструментов установить будет проблематично, и, возможно, придется привлекать электрика.
Розеточные РКН просты в монтаже: достаточно включить в розетку и подключить бытовую технику. Розеточные приборы рассчитаны на меньшую нагрузку и могут защищать лишь несколько устройств. Например, РКН RBUZ R116Y может защитить приборы суммарной мощностью до 3 кВт, например, водонагреватель и холодильник. Его плюс в том, что никаких навыков и инструментов для монтажа не нужно — просто включил в розетку и пользуйся.
Розеточные устройства удобны для дачи, так как там обычно не так много разных приборов. Также их можно брать с собой на выездные работы, чтобы через них подключать дрель, перфоратор и другой электроинструмент
Особенно это важно, когда приходится работать в сельской местности на большом удалении от подстанции, и линия часто сильно проседает — чтоб не повредить инструмент лучше подключить его через РКН
Стабилизаторы напряжения
Если в вашем доме наблюдаются постоянные скачки напряжения, то РН будет срабатывать несколько раз в сутки, обесточивая весь дом. Поэтому в таких случаях рекомендуется менее простой, более дорогой, но и более практичный способ защиты домашней электроники. Состоит он в применении стабилизаторов – устройств, сглаживающих скачки напряжения во внешней сети, выдавая на выходе постоянный показатель 220В.
По типу подключения различают два вида стабилизаторов: локальные (которые подключаются к розетке, защищая от одного до нескольких потребителей) и стационарные (подключаемые к вводному силовому кабелю и осуществляющие защиту всех потребителей домашней сети). Локальные стабилизаторы следует использовать для защиты наиболее чувствительной бытовой техники. Их можно эксплуатировать в комплекте со стационарным РН. Стационарные стабилизаторы представляют собой сложные устройства, которые не только сглаживают перепады напряжения во всей бытовой сети, но и способны спасти дорогую технику, автоматически отключая питание потребителей при перегрузке и достижении критических значений.
Устанавливать стационарные стабилизаторы крайне рекомендуется, если значение напряжения несколько раз в сутки выходит за пределы 205…235В (это можно определить с помощью обыкновенного тестера).
Если в доме постоянно моргает свет, а напряжение выходит за пределы 195…245В, то пользоваться домашними электроприборами без стабилизатора запрещено!
Схемы подключения реле напряжения наиболее известных брендов
Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.
Проверка реле напряжения без монтажа
Реле напряжения «Зубр»: что предлагает производитель
Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.
Предлагаем ознакомиться с отзывами об изделиях данной фирмы.
Отзыв о реле напряжения ДС Электроникс ZUBR D63:
Подробнее на Отзовик:
Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:
Подробнее на Отзовик: http://otzovik.com/review_2034684.html

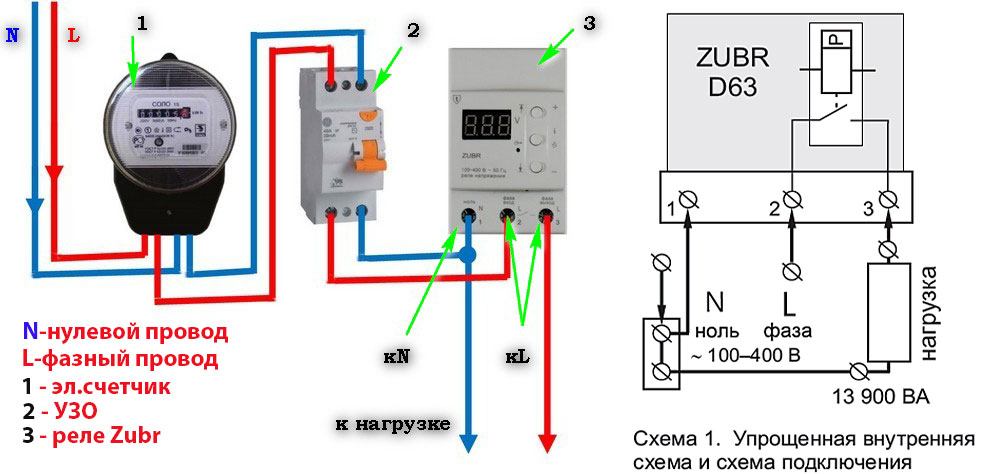

Предлагаем ознакомиться со схемой подключения этого РН.
Реле напряжения «УЗМ 51М»: схема подключения и особенности
Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:
- простота монтажа;
- большие номинальные токи (до 63А);
- автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
- используется со всеми типами заземления;
- диапазон температур − от -40 до +55°С.
Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.
УЗМ 51М
Также предлагаем ознакомиться со схемой подключения подобного оборудования.
Производит ли известейший бренд «Legrand» подобное оборудование
Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.
Отзыв о контакторе IEK КМИ-34012:
Подробнее на Отзовик:
Однофазное реле напряжения АВВ
Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.
«РН 113» от компании «Новатек»: двойственное впечатление
Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.
Отзыв о реле напряжения Новатек-Электро РН-113:
Подробнее на Отзовик:https://otzovik.com/review_4913700.html
Еще один отзыв о реле напряжения Новатек-Электро РН-113:
Подробнее на Отзовик: https://otzovik.com/review_5333583.html
Ниже представлена схема подключения реле напряжения РН 113.
Для чего нужно реле контроля напряжения
Бытовые электроприборы рассчитаны на напряжение 220-240 В. Периодически в электросети возникают нештатные ситуации. Напряжение в розетке прыгает в большую или меньшую сторону. Скачки способны нарушить работу бытовой техники или вовсе вывести ее из строя.
Перепады напряжения в сети
Распространенный случай перепадов напряжения — это обрыв нуля. При этом на одной фазе напряжение падает ниже допустимого уровня. На другой, наоборот, происходит существенное превышение вольтажа вплоть до 380в.
Другая ситуация свойственна старым домам с плохой электропроводкой и разболтавшимися контактами. Из-за плохого состояния кабелей и их перегрузки напряжение в розетках способно упасть до 170 В и ниже. Это опасно для электрических двигателей стиральных машин и холодильников.
На защиту электроприборов встает реле контроля напряжения. Это небольшое устройство располагается в распределительном щитке квартиры. Оно имеет компактную конструкцию, удобно крепится на дин рейку и выполняет свою задачу полностью автономно.
Трёхфазные устройства
Реле контроля напряжения 3 фазное, часто называемое реле контроля фаз, используется в сетях 380В. Количество защитных функций трёхфазных устройств больше, чем у однофазных. Это и контроль наличия всех трёх фаз, и контроль уровня напряжения во всех фазах, и проверка правильной последовательности фаз, а также проверка уровня симметрии фаз относительно друг друга.
Обычное трёхфазное реле имеет три входных клеммы «L1», «L2» и «L3», к которым подключаются фазы A, B, C. Также есть выходные клеммы в виде блок-контактов.
Входные клеммы служат для измерения и контроля трёхфазного электрического питания, назначение выходных клемм – сигнализация или управление работой контактора.
Очень часто на производстве внутри вводных шкафов и щитов используются трёхфазные реле напряжения (контроля фаз), способные производить измерения и контроль электрических параметров одновременно в двух независимых друг от друга трёхфазных сетях. Обычно контролируется сеть основного питания и сеть резервного питания. Для управления силовыми контакторами используются выходные блок-контакты трёхфазного реле. Блокировочных контактов может быть несколько.
https://youtube.com/watch?v=4dzNOiTukjU
У трёхфазных реле напряжения, также как и у однофазных, можно производить регулировку значений минимального и максимального напряжения. А вот что касается регулировки по времени, то можно задавать не только время возврата, но и время срабатывания в аварийных ситуациях.
Подключение трехфазного РН — 4 схемы
Трёхфазное реле предназначено первую очередь для защиты электродвигателей переменного тока, подключенных к трёхфазной сети 380В. При отсутствии трехфазных нагрузок устанавливается три однофазных устройства.
Есть четыре основные схемы подключения этого прибора:
- Всё оборудование подключается прямо от устройства, без контактора. Этот вариант применяется при мощности нагрузок до 7кВт.
- Часть оборудования с лампами освещения, подключена через прибор, а часть через дополнительный пускатель. Такая схема после появления питания включает освещение, а электродвигатели необходимо запускать вручную. Это нужно для проверки состояния оборудования после аварийной остановки.
- До пускателя (после вводного автомата). Эта схема защищает всё установленное оборудование от проблем в подходящей сети. У неё есть недостаток — при выходе из строя контактора (выгорании одного из контактов) электродвигатель остаётся под напряжением, работает «на две фазы» и за несколько минут, а иногда и секунд, выходит из строя.
- После пускателя. Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты.
Схема подключения трехфазного пускателя к РН
Что самое главное?
Определяющий фактор выбора — значение максимального тока. Он зависит от коммутируемой нагрузки на линию. Чтобы выбрать необходимый номинал, рассчитывается суммарная потребляемая мощность всех электропотребителей, подключаемых в сеть через реле.
На этом этапе следует выбрать один из вариантов, как будет устанавливаться реле: для группы потребителей электроэнергии или для всей сети одновременно.
Итак, сколько в Вашем жилище бытовых приборов?
Вы хотите защитить их все сразу, или только самые дорогие сердцу (и кошельку)?
Общее щитовое на квартиру
На практике чаще поступают именно так — ставят отсекатель для всей проводки, чтобы в аварийных ситуациях он отключал от питания всю квартиру или коттедж. Так же вынуждены поступать, когда в щитке нет выделенных групп «автоматов», а стоит один общий.
В этом случае номинал вычисляют по суммарной коммутируемой мощности (потребялемая мощность каждого электроприбора указана на шильдике на его задней панели или в документах к нему).
Например, у Вас получился следующий список бытовой техники:
- холодильник — 0,2 кВт,
- электроплита — 2 кВт,
- микроволновая печь — 1,2 кВт,
- электроника — 0,5 кВт,
- кондиционер — 0,8 кВт,
- стиральная машина — 1 кВт,
- блендер (кухонный комбайн) — 0,6 кВт,
- бойлер — 1,5 кВт.
Суммарная мощность потребления составит в таком случае 7,8 кВт, что соответствует номиналу 35А: I = U/R = 7800/220 = 35А. И выбираем ближайшее большее значение 40А.
Подключение на отдельную группу
Во многих случаях это более рациональное решение. Правильное с технической точки зрения, удобное с практической. И вот почему.
Вы можете разделить домашние электроприборы на 2 группы:
- чувствительные к колебаниям напряжения. Это, прежде всего, техника с компрессором в конструкции: холодильники, морозильные камеры, кондиционеры;
- устойчивые к перепадам устройства с нагревательным элементом в конструкции (электрочайник, бойлер или электрообогреватель). Сюда же можно отнести светодиодное освещение.
Для подобной локализации рассчитайте суммарную мощность компрессорной и электронной техники и, выбрав реле подходящего номинала, подключите к соответствующей выделенной группе автоматических выключателей.
Причины возникновения и опасность скачков напряжения
В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.
Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:
- Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
- Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
- Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.
Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.
Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.
Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.
Технические параметры
К основным характеристикам РН относится рабочее напряжение, количество подключаемых фаз и максимальная пропускная мощность. Ниже рассмотрены параметры одного из популярных реле — RV-32.
| Характеристика | Значение |
|---|---|
| Питающее напряжение | 220 В |
| Максимальная активная мощность потребителя | 7 кВт |
| Предельный ток нагрузки | 32 А |
| Погрешность измерений | +/-1 % |
| Степень защиты от пыли и влаги | IP20 |
| Количество рабочих циклов реле | 100 тыс. |
| Рабочая температура | от -5 до+40°C |
| Предельное сечение подключаемых проводов | 6 кв. мм |
Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.
Реле напряжения DigiTOP Vp-50A IP20
Схемы подключения
Методики подключения реле к однофазной сети:
- При мощности нагрузки менее 7 кВт реле ставится после счетчика и автомата. В схеме не используется магнитный пускатель, поскольку сила тока в цепи не превышает 32 А. При монтаже реле следует учитывать, что устройство обеспечивает защиту только от перепадов напряжения и должно использоваться одновременно с автоматическим предохранителем.
- Установка реле между главным автоматом и счетчиком. Предохранитель подключается к вводу питания в помещение, а затем подсоединяется реле. К выходным клеммам коммутируется счетчик электроэнергии, фаза после прибора учета разводится пакетом автоматов по комнатам или рабочим зонам. Нулевой кабель от счетчика выводится на отдельную шину, от которой проведены кабели к розеткам и светильникам. По аналогичной схеме выведены кабели заземления, которые подключены к шине, соединенной с общим контуром заземления здания.
- При повышенной мощности нагрузки в цепь вводится контактор или магнитное реле, к которому подключается фаза. Дополнительный кабель соединяет фазу контактора с фазовым входом на защитном реле. После магнитного пускателя устанавливаются автоматы, нулевая шина и заземление разводится к потребителям от отдельных реек.
Схема напряжения реле напряжения.
При использовании трехфазной сети на входе ставится специальный прибор учета, от которого идут 4 кабеля. Каждая фаза последовательно подключается к автоматическому предохранителю и однофазному реле. Выходной провод с нулевым кабелем обеспечивает получение напряжения 220 В. Всего на выходе из данной схемы получается 3 линии переменного тока, позволяющих подсоединять бытовое оборудование.
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
https://youtube.com/watch?v=zG_zH8ukILc
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Установка РН
Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.
Как видим, все просто: реле контроля устанавливается сразу после электрического счетчика и подключается к фазному проводу, через который осуществляется электроснабжение всего дома. При скачке за пределы выставленного (регулируемого) диапазона реле отсоединяет внешнюю питающую сеть от внутренней электропроводки, и выполняется защита от скачков напряжения в квартире и в доме.
РН, вмонтированное в панель щитка, занимает минимум пространства на DIN-рейке.
Если мощность потребителей домашней сети даст в сумме 7 кВт и более, производители настоятельно рекомендуют встраивать в рабочую схему РН дополнительный электромагнитный контактор. Хотя, надежный контактор в общей схеме никогда не станет лишней деталью, смотрим следующий комментарий:
К любому реле лучше ставить контактор, хоть производители и пишут, что РН выдерживает большие токи. Контактор имеет большие контакты и меньшее сопротивление.
Это устройство помогает разгрузить контакты РН, самостоятельно разъединяя силовую линию от общей сети бытовых потребителей. Реле контроля, в момент недопустимого перенапряжения, лишь подает команду на отключение. После этого электромагнитная катушка контактора разъединяет силовые контакты, соединяющие внешнюю и внутреннюю сети. Схема подключения в этом случае будет следующей:
Выводы и полезное видео по теме
Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.
Как защитить оборудование от перепадов в электросети с помощью РКН:
https://youtube.com/watch?v=iCUVqUFaCns
Настройка реле напряжения:
https://youtube.com/watch?v=mXBs3BX2qx4
Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.
Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
