Стабилизатор напряжения для газового котла

Лучшие релейные стабилизаторы для газовых котлов

RUCELF КОТЁЛ-600

Маломощное оборудование (600 Вт) компактных размеров. Комплектация стандартная: само устройство, инструкция и набор крепежей (крюков) для настенного монтажа. Корпус стабилизатора металлический с антикоррозийным покрытием. Конвекция воздуха осуществляется посредством специальных отверстий, расположенных в местах нахождения наиболее греющихся компонентов. Евророзетка расположена недалеко от кабеля и кнопки включения. На системной плате установлен микроконтроллер STM8S003K3 и операционный усилитель. В качестве электронных компонентов, отвечающих за стабилизацию, применены проверенные временем компоненты китайской марки. Кабель оснащён помехоподавляющим ферритовым фильтром. Защита от импульсов обеспечивается благодаря двум варисторам, размещённых на входе и выходе. Стоимость блока не превышает 3200 рублей.

Преимущества:

• Тороидальный высококачественный трансформатор.
• Малый вес стабилизатора (2,4 кг).
• Входной диапазон 150-250 В.
• Быстрый отклик (10 мс).

Недостатки:

• Не очень высокая точность стабилизации.
• Устройство не работает при низких температурах.
• Неточная информация по части выходного напряжения.

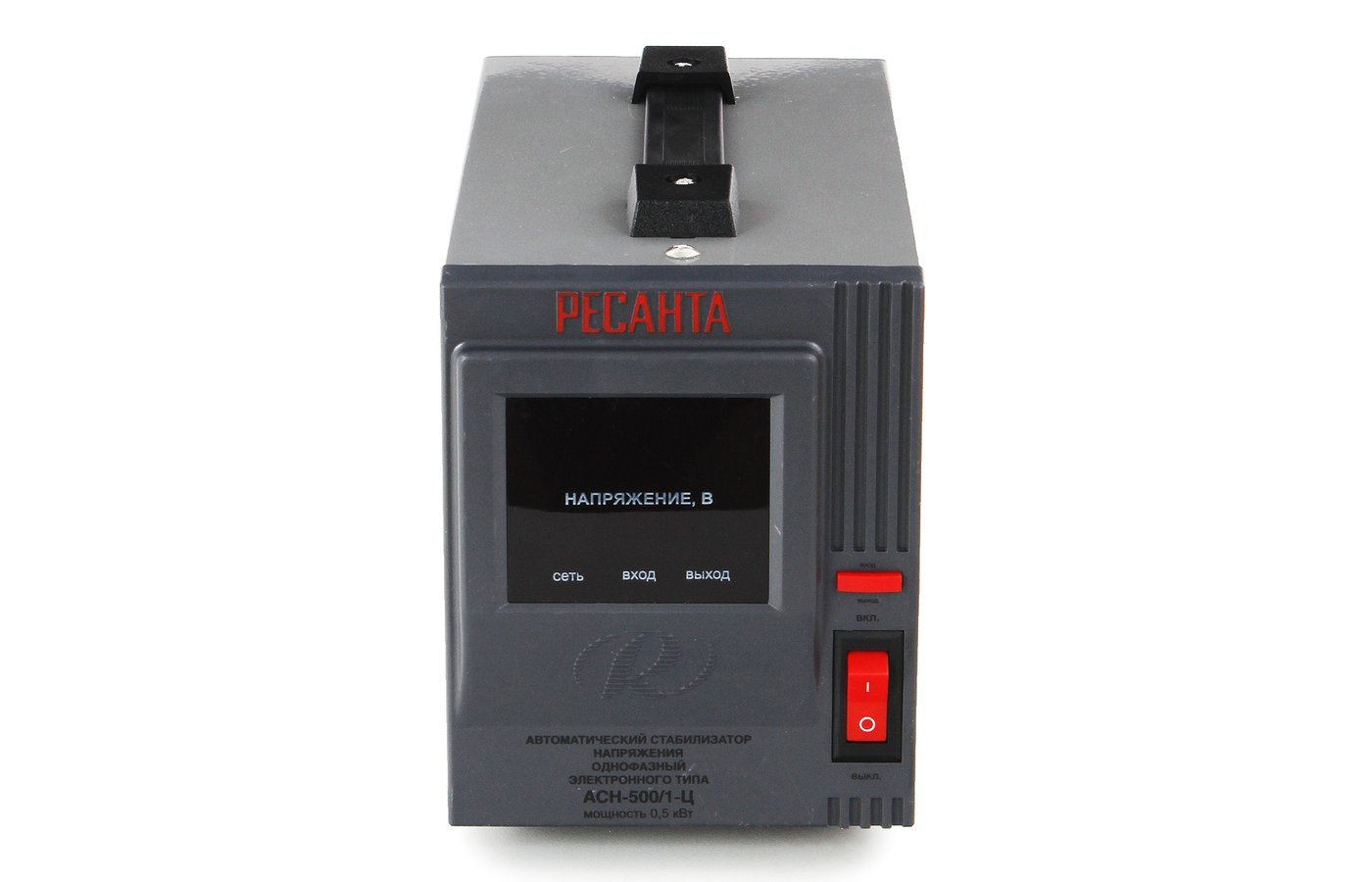

РЕСАНТА ACH-500/1-Ц

Хороший вариант для тех, кому важна мобильность. 2-хкилограммовый блок тёмно-серого цвета предназначен для работы в однофазных сетях и оснащён большим дисплеем. Расположить корпус можно на любой горизонтальной поверхности. Стабилизация осуществляется посредством электронных компонентов по диапазону напряжения от 140 до 260 В. При коротком замыкании защита автоматически отключает устройство от сети. За управление функциями отвечают две кнопки рядом с LED дисплеем. Все нужные индикаторы присутствуют. Плавкий предохранитель установлен в систему для защиты комплектующих от сильных перегрузок. Потребители подключаются через розетку типа CEE7. Купить устройство можно за 1600 рублей, что можно отнести в рейтинг самых дешёвых стабилизаторов мощностью в 0,5 кВт.

Преимущества:

• Удобная ручка для переноски.
• Низкая цена и компактные размеры.
• Время реакции – 7 мс.

Недостатки:

• Не работает при отрицательных температурах воздуха.
• Отсутствует функция задержки активации.
• Мало мощности.

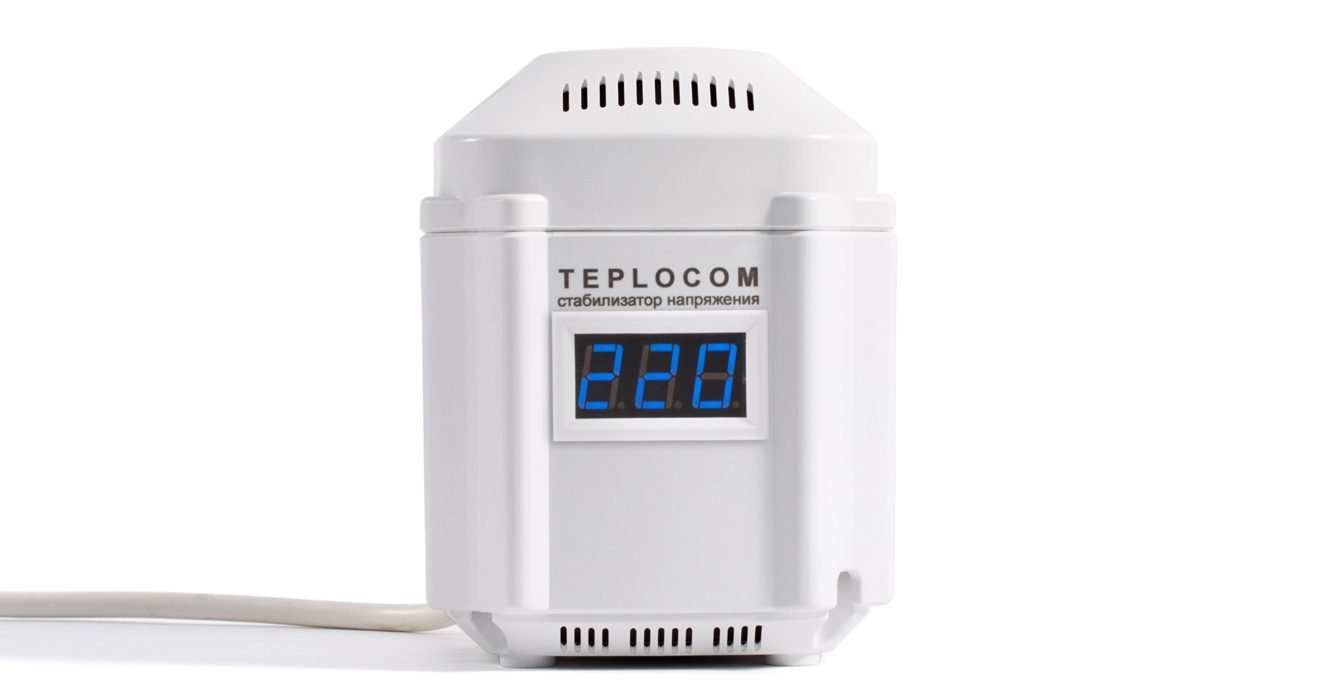

БАСТИОН Teplocom ST-222/500-И

Универсальный и лёгкий релейный стабилизатор с очень необычной формой пластикового корпуса. По внешнему виду напоминает закрытую белую чашку с рёбрами жёсткости на внешних панелях и вырезом сверху под розетку. На передней части находится трёхсекционный дисплей LED. Используется пассивная система охлаждения, когда горячий воздух выводится за пределы корпуса через решётчатые отверстия. Скорость срабатывания технической части не превышает 20 мс, а полная мощность аппарата – 222 ВА. Диапазон входных напряжений: 145 – 260 В. Учитывая, что конструкция аппарата не герметична, не рекомендуется включать его на морозе или в помещении, где влажность превышает 80%. Магазины реализуют данный аппарат за 2800 рублей.

Преимущества:

• Интересный дизайн.
• Защита от замыкания.
• Можно закрепить на стене (DIN-рейка).
• Защита IP20.

Недостатки:

• Короткий шнур подключения.
• Отсутствует вольтметр.
• Точность стабилизации – всего 9%.

Лучшие стабилизаторы напряжения для газовых котлов

Не все компании изготавливают аппараты одновременно нескольких разновидностей. Обычно компании концентрируются на разработке одного типа. Выбор защиты для котлоагрегата значительно обусловливается параметрами районной сети и нагрузкой включаемых котельных узлов.

Установка стабилизатора в схеме: Источник фото: fenixled.ru

Можно составить характеристики достойного аппарата:

1. Наименьшая мощность — 1000 ВА.
2. Встроенная защита от перегрева контактов и КЗ.
3. Диапазон входного напряжения 90-290 В, абсолютная некритичность к нагрузке.
4. Выходная совершенная синусоида.
5. Нижний уровень срабатывания напряжения больше обычного значения в районной электросети.
6. Автозапуск с приостановкой процесса, по завершению срабатывания защиты.
7. Присутствие заземляющей клеммы.
8. Быстрота регулирования напряжения не больше 20 мс, с точностью обработки — 2-3%.

По данному списку параметров рейтинг стабилизаторов напряжения:

1. Крутой стабилизатор 220в релейного типа для газового котла Baxi — LogicPower LPT-1000RV, цена по состоянию на 1.12.2019 года – 2180 руб.
2. Релейный стабилизатор Теплоком TEPLOCOM ST-222/500, цена по состоянию на 1.12.2019 года – 2970 руб.
3. Наилучший сервомоторный стабилизатор — Ресанта ACH1000/1-ЭМ, цена по состоянию на 1.12.2019 года – 3120 руб.
4.  Отличный тиристорный прибор — стабилизатор напряжения Штиль для газовых котлов R 1200SPT, цена по состоянию на 1.12.2019 года – 13070 руб.

Критерии выбора

Параметры сети

Напряжение в сети не всегда составляет ровно 220 вольт. Часто оно колеблется, бывает то меньше, то больше. На большинстве техники это не сказывается, но для чувствительных приборов, таких как котлы, необходима точная регулировка входящего напряжения. В среднем колебания в сети составляют около 5% от основного показателя, но могут повышаться и до 10%. В таком случае необходим соответствующий стабилизатор – для стабильных сетей достаточно точности прибора равной 10%, а вот для тех мест где колебания более ощутимы подойдут только 1% стабилизаторы.

Величины нагрузки

Поскольку большинство котлов – однофазные, их производители указывают суженный диапазон напряжения: от 210 до 230 вольт. Для такого устройства достаточно отклонения напряжения всего в 10%, что бы оно вышло из строя. Поэтому, стоит подобрать такой тип изделия, который подойдет именно под вашу сеть.

Быстродействие

Чем выше этот параметр стабилизатора, тем он лучше. Быстродействие отвечает за скорость реакции прибора на падение напряжения и соответственно на то, останется котел исправным, или же будет нуждаться в ремонте или замене.

Рабочий диапазон

В вопросе диапазона напряжений, лучший вариант стабилизатора тот, который покрывает наибольшее их количество. В таком случае вы не прогадаете с выбором, а котел останется в рабочем состоянии, не зависимо от того, при каких условиях он будет работать.

Количество ступеней

Для стабилизаторов в которых отсутствуют механические элементы количество ступеней является решающим фактором, который влияет на их точность и быстродействие. Чем больше количество ступеней в приборе, тем больше его надежность и шире сфера применения.

Способ установки

Стабилизаторы могут быть установлены на пол или смонтированы на стену. Последний вариант более приемлем, поскольку плоский прибор на стене намного удобней и эргономичней, чем напольный вариант, который занимает больше пространства.

Допустимая температура

Допустимая температура, при которой допустимо использование большинства стабилизаторов – от +5 до +40 градусов Цельсия. Это минимальное и максимальное допустимые значения. Эксплуатация в других условиях возможна только при исполнении прибора в защитном кожухе.

Системы защиты

Стабилизатор должен быть оснащен системой защиты от перегрузки. Дело в том, что при длительной работе с пониженным напряжением, меньшим чем 170 вольт, он может попросту перегореть. Поэтому, для избегания подобных поломок он должен самостоятельно выключаться в случае предельной нагрузки.

Расчет мощности необходимого устройства

В среднем, мощность газового котла составляет 100-200 ватт. Но эта величина может колебаться, в зависимости от марки и типа котла, поэтому для того, чтобы выбрать правильный стабилизатор ее необходимо уточнить по паспорту агрегата.

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обращать внимание на несколько моментов

Параметры сети, к которой подключается прибор

Каждая из моделей имеет определенные требования к питающему оборудование напряжению. Большинство производителей указывает в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств – однофазные приборы, рассчитанные на стандартное напряжение в 220 В. Для них будет достаточно всего лишь 10% отклонения, чтобы стабилизатор вышел из строя.

Обязательно нужно учитывать колебание фактического напряжения, которое происходит в сети в течение суток. Очень хорошо выяснить низший и высший предел колебаний, поскольку, если верхняя граница будет «пробита», устройство немедленно обесточит газовый котел. Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах, с учетом разрешенного допуска.

Величина нагрузки

Для корректной работы устройства необходимо определить, сможет ли оно справиться с предполагаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка же чрезмерно мощного прибора – бессмысленная трата денег. Прежде всего, нужно определить потребляемую газовым котлом мощность. Ее можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным и не перепутать тепловую и электрическую мощность. В данном случае понадобится электрическая или входная. Она указывается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как в кВт указывается тепловая мощность. Взятую из паспорта величину нужно увеличить на треть. Это будет необходимый для корректной работы прибора запас.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих приборов. Нужно отметить, что специалисты не рекомендуют такую установку, но на практике это нередко случается. Важный нюанс заключается в учете величины пускового тока насоса, которая в некоторых случаях может втрое превышать номинальную. Для определения требуемой мощности стабилизатора нужно произвести следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для газового котла в напольном исполнении более массивен. Такие устройства менее удобны в использовании, однако стоимость их ниже

Способ установки

В зависимости от способа крепления выпускаются три типа стабилизаторов:

• Настенные. Небольшие устройства, закрепляющиеся непосредственно на стене.
• Напольные. Приборы, предназначенные для установки на любой горизонтальной поверхности.
• Универсальные. Могут закрепляться как на вертикальной, так, при необходимости, и на горизонтальной поверхности. Наиболее удобные модели, поскольку при необходимости их легко можно переустановить.

В целом стабилизатор для котла должен соответствовать следующим требованиям:

• Иметь запас мощности. Чаще всего будет достаточно прибора, рассчитанного на 250-600 ВА.
• Иметь защиту от перегрузки, от короткого замыкания и перегрева.
• Иметь синусоидальное напряжение на выходе, иначе двигатель насоса будет поврежден.
• Иметь автозапуск при включении электроснабжения после отключения.
• Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемый «отсекатель» напряжения.
• Иметь заземляющий вывод.

И еще несколько советов от специалистов-практиков:

В районах с интенсивной застройкой и на участках, обслуживающихся старыми подстанциями, очень часто случаются скачки напряжения. В таких условиях оптимальный выбор – тиристорный стабилизатор.
Если в паспорте понравившейся модели стабилизатора указано, что она работает в диапазоне порядка 200 В, или даже больше, стоит отнестись к такому прибору настороженно. Чаще всего качество выходного напряжения будет недостаточным

Особое внимание в этом случае стоит обратить на страну сборки и производителя. Его репутация станет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, кроме того, риск их случайного механического повреждения минимальный.

Очень удобны настенные стабилизаторы напряжения. Приборы компактны, устойчивы к механическим повреждениям, однако их стоимость несколько выше, чем у напольных

Выбираем мощность стабилизатора

Перед приобретением стабилизатора, необходимо правильно рассчитать мощность агрегата.

При выборе защитного устройства требуется учесть сумму потребляемой мощности (ту, которую потребляют котел и насос одновременно). Необходимо учитывать, что при запуске насоса потребляемый ток способен превышать номинал почти втрое.

Виды стабилизаторов напряжения

В любом случае отправными точками для выбора подходящего стабилизатора для газового котла будут являться технические характеристики оборудования, отраженные в паспорте агрегата, в том числе.

• Время реакции на изменения напряжения. Этот показатель определяет перепад напряжения, который стабилизируется агрегатом за 1 секунду.
• Диапазон входного напряжения (замеры проводятся по факту в домашней сети).

Газовый котел с подключенным стабилизатором напряжения

Точность и соответствие показателей напряжения на выходе. Самую высокую точность обеспечивают симисторные и тиристорные стабилизаторы напряжения, но не всегда следует приобретать эти приборы, так как бывает достаточно для бесперебойной работы отопительного прибора среднего значения 5%, которое обеспечивают релейные и электромеханические аналоги.

Выбор стабилизатора всегда ставит перед покупателем вопрос: Чьи стабилизаторы надёжнее? Российские или импортные? Как показала практика эксплуатации стабилизаторов российского производства, они считаются вполне надёжными.

Преимущества газового оборудования

Современное газовое оборудование обладает наиболее оптимальными техническими и эксплуатационными характеристиками. Такие котлы легко программируются на нужные рабочие режимы и доводятся до нормы путем точных регулировок. За счет этого создается существенная экономия энергоносителей и соответственно, денежных средств. Однако, данные системы не могут обходиться без электроэнергии – они требуют непрерывного и сбалансированного питания.

Благодаря использованию электронных схем и другим конструктивным особенностям, газовые котлы имеют ряд отличий и преимуществ:

• Наличие электронных схем, обеспечивающих оптимальный расход газа. В нужные моменты автоматика включает установленное количество горелок и регулирует высоту пламени на каждой из них.
• С помощью тонких настроек электроника самостоятельно отслеживает изменяющиеся внутренние и внешние условия. После этого она выбирает и запускает наиболее оптимальный режим, обеспечивающий рациональное и экономичное функционирование системы с минимальным расходом газа.
• Практически все модели оборудованы плавным розжигом. При наборе заданной температуры у них автоматически снижается интенсивность горения и количество повторных запусков котла, способствуя долговечной эксплуатации оборудования.
• В современных системах с несколькими контурами температурные показатели отслеживаются на каждом участке. В памяти электронных блоков управления сохраняются все параметры, необходимые для поддержания установленных рабочих режимов. Программирование учитывает не только дни недели, но и часы, когда система должна будет работать с максимальной отдачей. В сферу регулировок попадают и циркуляционные насосы, оптимально распределяющие тепловую энергию по всем контурам отопления.
• Электроника и автоматика постоянно следит за безопасностью оборудования. Несколько ступеней надежно защищают при сбоях в работе и аварийных ситуациях.

Таким электронным схемам необходимо стабильное электропитание, которое обеспечивается путем установки стабилизирующих устройств. Стоимость этих приборов совсем невелика по сравнению с возможными разрушительными последствиями от перепадов напряжения.

Лучшие инверторные стабилизаторы, подходящие для газовых котлов

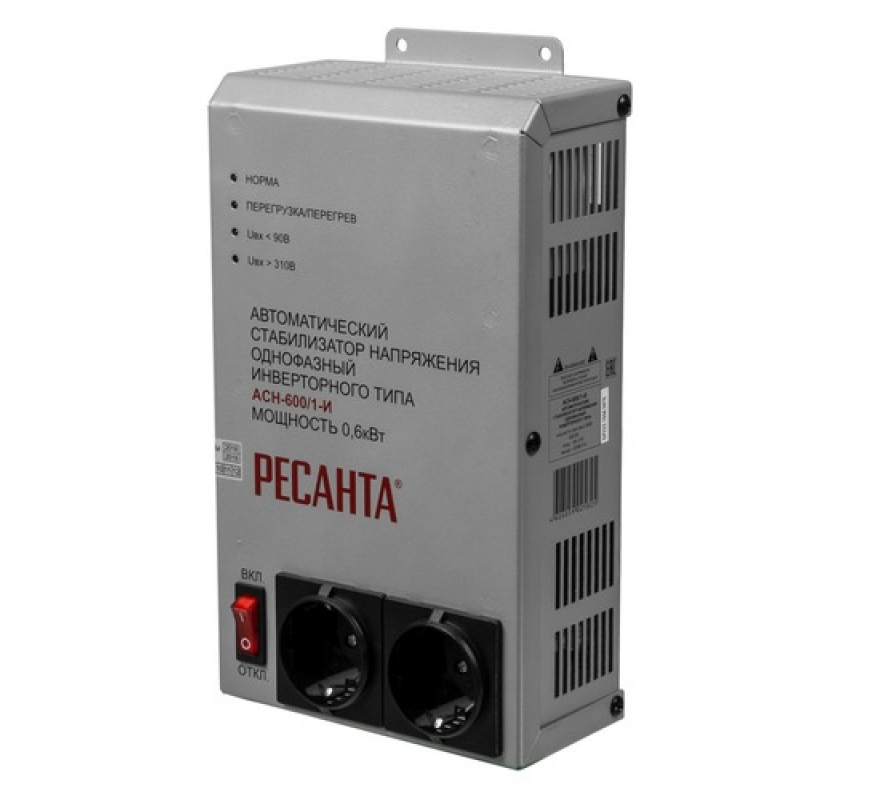

РЕСАНТА ACH-600/1-И (0.6 кВт)

Прибор марки РЕСАНТА ACH-600/1-И подходит для бытовой техники, электрических устройств измерения, котлов, не слишком мощных электродвигателей. Точность стабилизации до 1 %.

Цена – от 8 тыс. рублей.

Достоинства:

• Оптимальная по качеству стабилизация напряжения;
• Корпус металлический, прочный;
• Вся информация отлично видна на дисплее.

Недостатки:

Аппарат выделят хорошо слышимый, особенно ночью, шум.

Мне нравитсяНе нравится

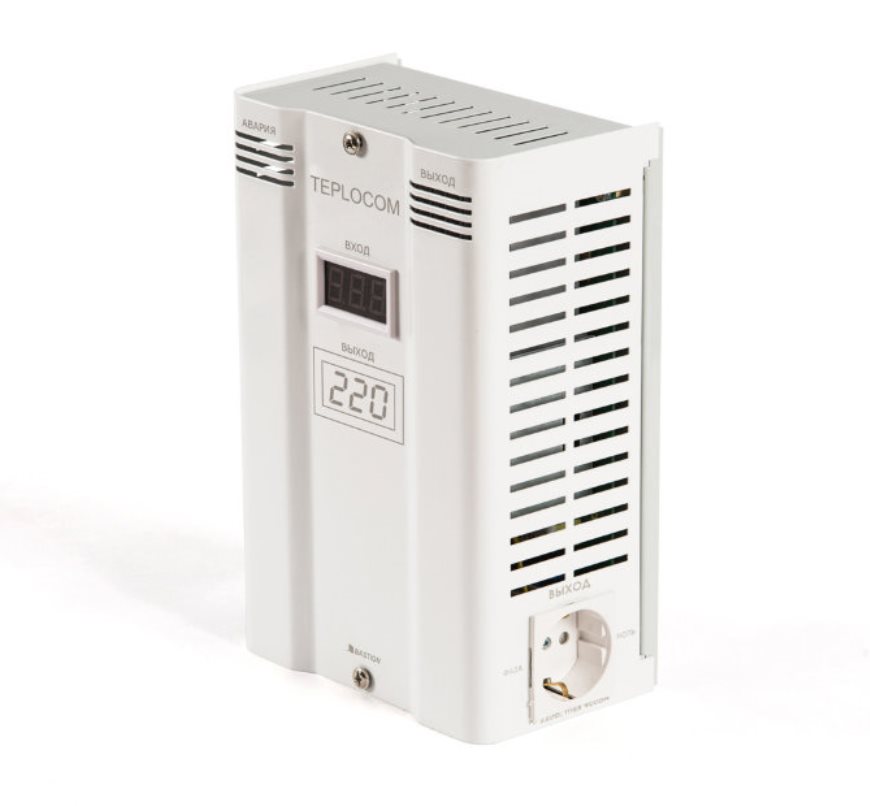

БАСТИОН TEPLOCOM ST-400 INVERTOR (0.35 кВт)

Аппарат с универсальным вариантом размещения. Работает с напряжением в диапазоне от 90 до 300 В. Погрешность до 1,8 %. Класс защиты от пыли и влаги IP20. Вес модели 2 кг.

Стоимость около 5 тыс. рублей.

Достоинства:

• Гарантия 5 лет;
• Бесшумность;
• Простота монтажа;
• Автоматический перезапуск.

Недостатки:

Слишком яркая индикаторная подсветка.

Мне нравитсяНе нравится

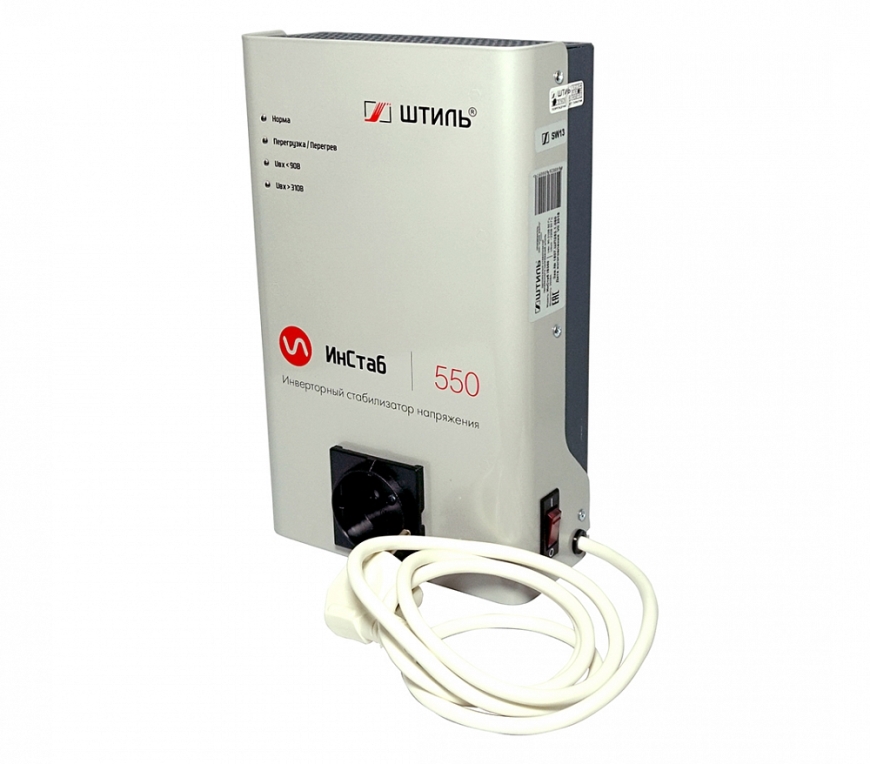

Штиль IS550 (0.4 кВт)

Настенная модель, стабилизирует напряжение в пределах от 90 до 310 В. Корпус надежно защищает внутренние элементы от пыли и влаги, погрешность до 2 %.

Стоимость от 5 тысяч рублей.

Достоинства:

• Простота установки и эксплуатации;
• Компактные размеры;
• Тихая работа.

Недостатки:

Не исключается сильный треск при подключении.

Мне нравитсяНе нравится

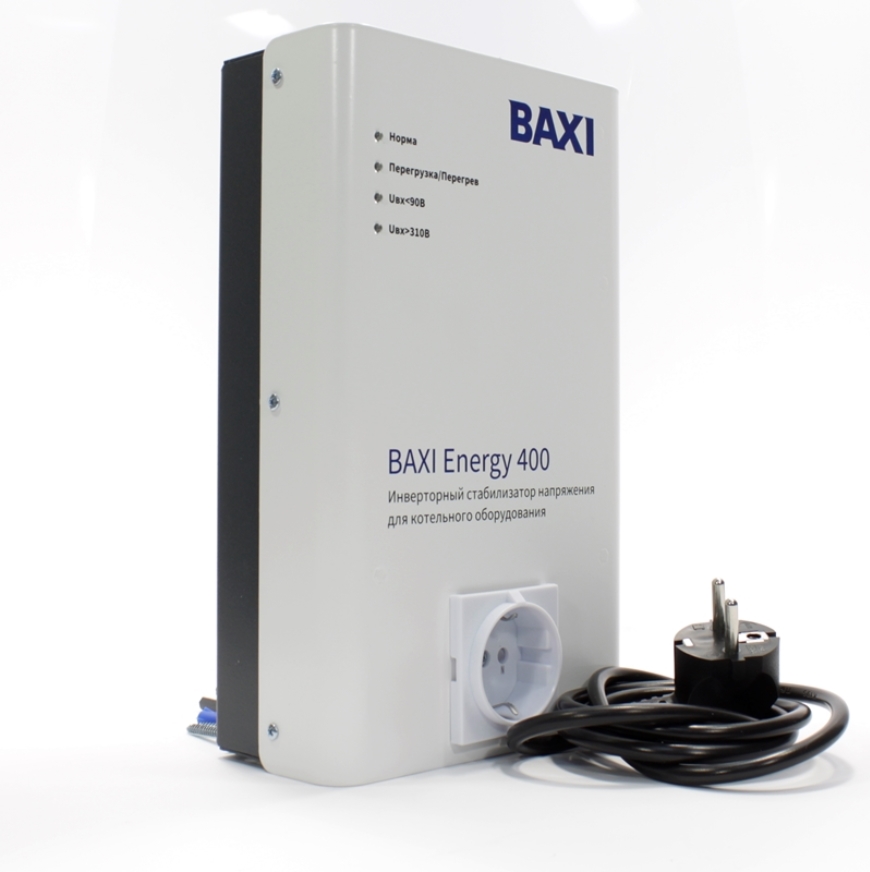

BAXI Energy 400 (0.35 кВт)

Стабилизатор напряжения настенный Baxi работает в диапазоне от 110 до 290 В. Надёжно защищает от помех, скачков напряжения, перегрева. На корпусе предусмотрены светодиодные индикаторы.

Стоимость 5600 рублей.

Достоинства:

• Качественный аппарат, быстрореагирующий на изменение напряжения в сети;
• Стильный дизайн;
• Отсутствие шума;
• Сильно не нагревается.

Мне нравитсяНе нравится

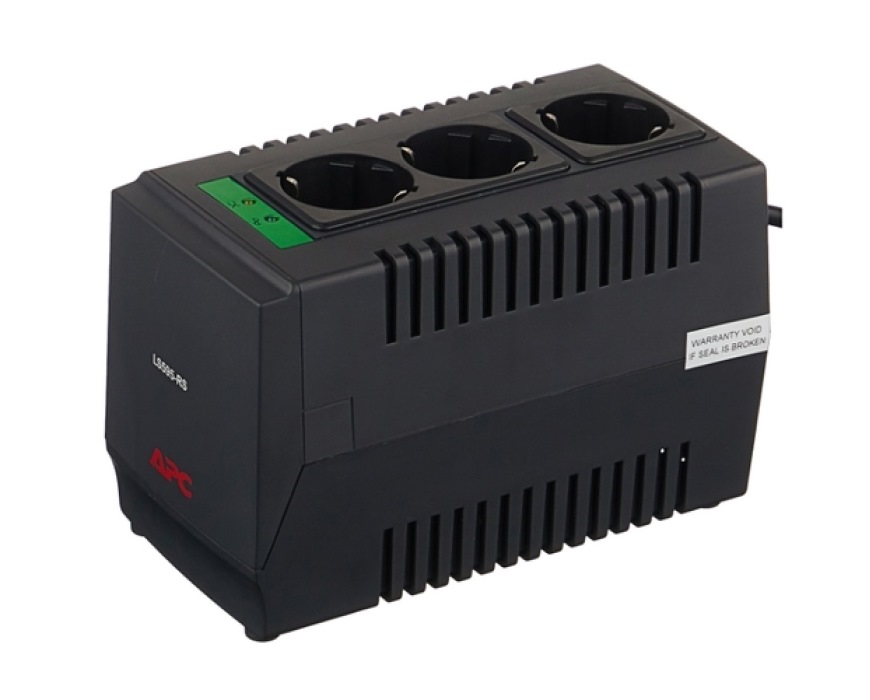

APC by Schneider Electric Line-R LS595-RS (0.3 кВт)

Миниатюрный аппарат с 3 выходными евророзетками. Размещается на полу, работает с напряжением от 184 до 284 В. Погрешность – до 10 %.

Стоимость – от 1,5 тыс. рублей.

Достоинства:

• Низкая цена;
• Бесшумность;
• Лёгкий вес.

Недостатки:

Неудобное расположение кнопки перезапуска.

Мне нравитсяНе нравится

Виды современных стабилизаторов

Некоторые типы стабилизаторов, которые еще недавно пользовались большим спросом, в современной практике не применяются как устаревшие. Промышленностью выпускаются стабилизаторы трёх основных типов. Основным элементом у них является силовой трансформатор, а вся разница заключается в механизме коррекции напряжения сети:

• Стабилизаторы релейного типа;
• Электронные стабилизаторы;
• Электродинамические стабилизаторы.

https://youtube.com/watch?v=qJgY4hGmCq8

Релейные стабилизаторы

В стабилизаторах релейного типа изменение напряжения сети осуществляется за счёт коммутации обмоток трансформатора с помощью реле. Количество реле определяет число ступеней регулировки, которое у качественных моделей может достигать девяти.

Качественные релейные стабилизаторы, например, от российской компании «Энергия», обеспечивают на выходе форму сигнала близкую к классической синусоиде, что позволяет использовать такие устройства для питания циркуляционных насосов. Скорость коммутации обычно не превышает 10 мс, а точность находится в интервале 8-10 %, что соответствует параметрам нормальной электросети.

Стабилизаторы электронного типа

Электронный стабилизатор конструктивно отличается от релейного стабилизатора только системой отвечающей за коррекцию напряжения. Коммутация обмоток и, соответственно, изменение напряжения на выходе устройства обеспечивается не электромеханическими реле, а полупроводниковыми ключами.

Скорость срабатывания и реакция на изменение напряжения на входе выполняется за более короткий промежуток времени, чем у релейного стабилизатора. Эта величина может находиться в интервале от 4 до 6 мс.

Сервоприводный стабилизатор

Электродинамический или сервоприводный стабилизатор регулирует величину напряжения на выходе с помощью серводвигателя. На его роторе установлена графитовая щётка, которая может перемещаться по неизолированной обмотке тороидального трансформатора, увеличивая или уменьшая напряжение на выходе. Управление работой двигателя осуществляется блоком контроля напряжения.

Такой стабилизатор обеспечивает плавную и точную коррекцию напряжения. Отклонение от номинала может не превышать 1-2%. Главным недостатком такого устройства является низкая скорость нормализации напряжения. Сервоприводные стабилизаторы, в отличие от других моделей, не имеют ограничения по нагрузке и могут работать с очень мощными потребителями.

Выбирая стабилизатор для газового котла, следует учитывать требования к параметрам напряжения сети, которые можно найти в технической документации на устройство. Некоторые модели очень критично реагируют даже на небольшие перебои в энергоснабжении. При пропадании напряжения микроконтроллер газового котла может отключить всю систему. Для перезапуска блока автоматики потребуется вмешательство специалистов.

Шаг №1 — Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

• плавная регулировка при помощи сервопривода;
• более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

• высокая скорость срабатывания на изменения напряжения — менее 10 мс (миллисекунд);
• более широкий диапазон входных напряжений (105…265В);
• настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

• быстро реагировать на изменения в электросети;
• иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

• приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
• настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения «Энергия АРС», при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

• скорость срабатывания — 10 мс (миллисекунд);
• точность регулировки — 220 ± 4%;
• универсальное крепление — можно как повесить на стенку так и поставить на маленькие ножки;
• диапазон входных напряжений — 120…276В;
• маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 — 5 кг;
• защита котла от импульсных помех;
• полностью металлический корпус — повышенная безопасность;
• защита от неправильного подключения (необходима для фазозависимых котлов);
• имеет приятный белый цвет корпуса;
• простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке — электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Необходимость стабилизатора напряжения для газового котла

Найдутся люди, которые будут сомневаться в необходимости снабжения газового котла стабилизирующим устройством. Скорее всего, такие люди по-прежнему используют устаревшие варианты схем отопления, автоматические системы которых состояли из биметаллических пластин, отключавших или открывавших подачу газа на горение по ходу достижения определенной температуры.

В современном котле все устроено иначе. Газовые котлы оснащены электроникой, которая открывает широкие возможности по созданию наибольшей эффективности вместе с повышенной экономичностью и безопасностью работы оборудования котла.

ТОП-5 стабилизаторов напряжения с двойным преобразованием

К наиболее качественным и надежным видам стабилизаторов относят устройства с двойным преобразованием. Рассмотрим наиболее заметные модели:

Штиль IS550

Стабилизатор напряжения малой мощности (400 Вт), рассчитанный на работу с одним потребителем. Компактный, легкий прибор. Предназначен для навесного монтажа. На выходе однофазное напряжение, погрешность составляет всего 2%.

Параметры прибора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• высокая точность стабилизации, ш
• ирокий диапазон входного напряжения,
• компактность и малый вес.

Недостатки:

• низкая мощность,
• слишком высокая цена.

Штиль IS1500

Бытовой стабилизатор напряжения с двойным преобразованием. Мощность составляет 1,12 кВт. Рассчитан на работу с однофазным током частотой 43-57 Гц.

Основные параметры:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 96%;
• габариты — 313х186х89 мм;
• вес — 3 кг.

Достоинства:

• компактность,
• привлекательный внешний вид,
• малый вес.

Недостатки:

шум от работающего вентилятора, для которого в паспорте нет данных о сроке службы.

Штиль IS350

300-ваттный стабилизатор с двойным преобразованием напряжения. Отличается высокой точностью стабилизации — 2%.

Параметры прибора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• компактность,
• малый вес прибора,
• способен работать с разными источниками,
• обладает высокой точностью.

Недостатки:

• малая мощность,
• слишком высокая цена прибора.

Штиль IS1000

Стабилизатор мощностью 1 кВт. Прибор с двойным преобразованием напряжения, предназначен для настенного монтажа. Отличается компактностью, малый вес устройства не создает лишней нагрузки на опорные конструкции.

Характеристики стабилизатора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 300х180х96 мм;
• вес — 3 кг.

Достоинства:

• высокое быстродействие,
• надежность,
• диапазон входных напряжений весьма велик, что не дает причин для беспокойства за бытовую технику и электроприборы.

Недостатки:

• малая длина шнура питания,
• небольшой шум от вентилятора,
• неудобное расположение вилок для потребителей.

Штиль IS3500

Стабилизатор с двойным преобразованием мощностью 2,75 кВт. Рассчитан на навесной монтаж, обладает высокой точностью работы (всего 2% погрешности).

Основные параметры прибора:

• входное напряжение — 110-290 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 370х205х103 мм;
• вес — 5 кг.

Достоинства:

• высокая точность,
• надежность,
• широкий диапазон напряжений на входе.

Недостатки:

• чрезмерный уровень шума от охлаждения,
• сравнительно высокая стоимость.

Похожие записи:

Что такое понижающий трансформатор Технические характеристики и сфера применения провода пунп Схема инвертора напряжения на тринисторах ку201 (12в Какая частота автосигнализации больше подходит для работы? Рисование и черчение электрических схем онлайн: лучшие программы Как построить развертку в компас
