Технические характеристики и сфера применения провода пунп

Содержание

В чем опасность использования

Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током. Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).

Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2. Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к. ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.

Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.

Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции. Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения. Несмотря на запрет, большинство производителей выпускают проводник по сегодняшний день, игнорируя то, что он не разрешен для электромонтажных работ!

Рекомендуем прочитать:

  • Как определить сечение провода
  • Почему искрит розетка при включении вилки
  • Как спрятать провода на стене

Кабель ПУГНП: технические характеристики

В зависимости от толщины несущей жилы и типа проводника, указанный кабель имеет следующие характеристики.

В первую очередь, его токопроводящая мощность, которая у всех типов данного провода должна составлять не более 250 Вольт. Такое напряжение соответствует бытовой сети, поэтому чаще всего кабель используется для электроснабжения осветительных приборов или слаботочных бытовых приспособлений.

Вторым параметром будет сечение несущих жил и их количество. В зависимости от решаемой задачи, кабель бывает двух и трехжильным, каждая из которых выполняет определенную функцию. Например, в изделии с двумя сердечниками один является проводником фазы, а второй – ноля. В трехжильной арматуре первых два провода исполняют те же функции, а третий – подключается к заземлению. Сечение проволоки – это параметр, влияющий на уровень сопротивления течению тока и силе напряжения, которое можно подавать на концы. Самими распространёнными из них являются 1,5 и 2,5 мм2. Оба диаметра рассчитаны на работу с напряжением до 250 Вольт.

Изоляция ПВХ

Третьей составляющей конструкции кабеля является его изоляция, которая имеет два уровня. Первый слой ПВХ пленки расположен непосредственно на каждой жиле, обеспечивая защиту от соприкосновения проводников между собой. Изоляция непрерывна на всей длине кабеля, поэтому для подключения арматуры к источнику тока необходимо удалить материал, используя специальный инструмент.

Важно! Все работы по прокладке проводов должны проводиться на обесточенной линии, с использованием специального диэлектрического инструмента и средств индивидуальной защиты от поражения током. Стоит отметить, что такие действия могут осуществлять только специализированные организации, имеющие аттестованный персонал, прошедший инструктаж и проверку знаний техники безопасности на энергоустановках

Наружная обмотка кабеля также выполнена из ПВХ материала, белого или черного цвета с маркирующей синей или красной полосой, которая указывает на техническую принадлежность изделия. На поверхности также указывается классификация провода, количество жил и их сечение, а также тип устойчивости к температурам. Внешняя оболочка более толстая, чем внутренняя, поэтому она выполняет функции по обеспечению защиты от механических повреждений всей магистрали, ее перегрева и других деформаций в процессе монтажа и дальнейшей эксплуатации. Благодаря специальному материалу, который используется в процессе производства, наружная и внутренняя оболочки не поддерживают горение и являются самозатухающими, поэтому в случае возникновения аварийной ситуации или короткого замыкания провод не будет источником возгорания и распространения огня.

Для решения некоторых задач изготавливаются провода на жесткой основе, из цельной не плетеной медной проволоки. Такое изделие обладает лучшими характеристиками по токопроводящим свойствам, но его гибкость намного ниже, чем у многожильного проводника из множества тонких прутков.

Технические характеристики и причина опасности провода ПУНП

Расшифровка аббревиатуры ПУНП выглядит следующим образом: П – провод, УН – универсальный, П – плоский.

Данный вид проводника прославился своей электро-, а также пожароопасностью и как следствие – получил множество негативных отзывов в интернете.

Далее мы расскажем читателям сайта Сам Электрик о технических характеристиках провода ПУНП и причиной запрета на отечественном рынке кабельной продукции.

Основные параметры

Итак, первым делом поговорим о том, какие технические характеристики у данного проводника. Среди наиболее важных параметров для бытового применения следует выделить:

  • материал жил – медь, соответственно проводник жесткий;
  • изоляция жил/внешняя оболочка – поливинилхлоридный пластик (ПВХ)/ПВХ;
  • цвет изоляции в соответствии с утвержденной стандартами ГОСТ цветовой маркировкой проводов;
  • номинальное напряжение – до 250 Вольт;
  • номинальная частота – до 50 Гц;
  • температура эксплуатации — от -15°С до +50°С;
  • допустимый нагрев жил провода – до 70°С;
  • поперечное сечение жил – от 1,0 до 4,0 мм2;
  • количество токоведущих жил – 2 либо 3;
  • срок службы – до З0 лет;

Что касается удельного веса на 1 метр длины провода ПУНП, с данной технической характеристикой мы рекомендуем ознакомиться в таблице:

Вот мы и предоставили описание самых важных параметров данного проводника

Теперь поговорим о более важном вопросе – почему запретили ПУНП и где он может использоваться в бытовых целях

В чем опасность использования

Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током.

Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.

К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).

Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2.

Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к.

ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.

Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.

Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции.

Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения.

Рекомендуем прочитать:

обзор проблемы использования данного проводника

Провод ПУГНП

Изоляционная обмотка делает провод гибким благодаря высококачественному полимерному материалу изоляции. Обмотка универсального плоского гибкого провода имеет цветовую маркировку.

Провод ПГВВП (ПУГНП) бывает двухжильным и трехжильным. Наиболее распространенный размер сечения медной мягкой токопроводящей жилы составляет 1,5 мм2, 2 мм2 и 4 квадратных миллиметров. Толщина виниловой изоляции ПГВВП может составлять от 0,45 до 0,55 миллиметров, тогда как толщина виниловой оболочки провода составляет 0,5-0,6 миллиметров.

Провод ПГВВП применяют во всех климатических условиях и местах с повышенной влажностью.

Провод ПГВВП (ПУГНП) используют в следующем:

— для прокладки в осветительных сетях с напряжением номинальным 0,25кВ с частотой переменного тока 50 герц, — для монтажа термопар, — для неподвижного монтажа и установок, — для работ бытового характера, — для эксплуатации на открытых местах, — для монтажа электрических цепей в жилых помещениях, — для построения осветительной сети, — при прокладке стационарного освещения в деревянных конструкциях, — для электрических установок при прокладке сетей осветительных и силовых с постоянным напряжением до тысячи вольт, — для присоединения бытовых приборов слабого тока к сети с напряжением 0,25кВ с частотой пятьдесят герц.

Данный провод ПГВВП (ПУГНП) в эксплуатации и установке используется только при негибкой прокладке и максимально допустимым пределом напряжения в 250 вольт

Также важно следить при монтаже допустимым радиусом изгиба кабеля, который превышает в десять раз диаметр провода. Провод не выдерживает короткого замыкания, хотя сечение провода может выдерживать разные перепады напряжения

ТАБЛИЦЫ КОНСТРУКТИВНЫХ ПАРАМЕТРОВ

Токоведущие медные жилы приведены в таблице

Наименование Размер номинального сечения, мм2
двухжильная 0,35 – 6
трехжильная 0,35 — 4

Характеристики ПГВВП (ПУГНП): технические и эксплуатационные

Рабочий диапазон температуры с – 50 до +70 градусов
При температуре не выше 35 градусов влажность воздуха до 100 процентов
Допустимый температурный нагрев медных жил плюс 70 градусов
Допустимый температурный нагрев медных жил (в сутки не больше 8 часов и за срок службы не больше 1000 часов) плюс 80 градусов
Минимальный допустимый температурный предел окружающей среды при прокладке не ниже минус 15 градусов
Монтажный размер радиуса изгиба при прокладке наружный диаметр не меньше 10 мм
Частота электротока 50 герц
Максимально допустимый предел напряжения 250 вольт
При температуре плюс 20 градусов сопротивление изоляции кабеля 1 км при сечении
— 1,5 мм2 не больше 12,1 Ом/км
— 2,5 мм2 не больше 7,41 Ом/км
— 4 мм2 не больше 4,61 Ом/км
Сопротивление постоянному напряжению 1км при сечении 1 мм2 не больше 27,1 Ом/км
Срок службы эксплуатации 15 лет

НОРМАТИВНЫЕ ДОКУМЕНТЫ

— ГОСТ 26445-85, — ТУ 3551-001-97568813-2008, — МЭК 227-3.

Конструкция

По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное. Кроме того, сегодня он производится без согласования с нормами ГОСТ, следовательно, гарантий по безопасности и эффективности его эксплуатации нет.

Расшифровка аббревиатуры ПУГНП говорит, что это:

  • П – провод;
  • УН – универсальный;
  • Г – гибкий;
  • П – плоский.

Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка. Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников.

Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки. Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка.

Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.

Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди.

Удельный вес кабеля ПУНП на 1м. в зависимости от различных параметров.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Что такое провод ПУНП и его расшифровка

Для удобства использования кабелей при подключении к различным электроприборам и при сборке распределительных щитков, производитель наносит на изоляцию специальную маркировку в виде буквенной и цифровой аббревиатур, а также окрашивает изоляцию металлических сердечников в разные цвета. Это нормируется общими Правилами устройства электроустановок. Для проводки используют определённую цветовую палитру, где используются красный, белый, желто-зеленый, черный и несколько других оттенков.

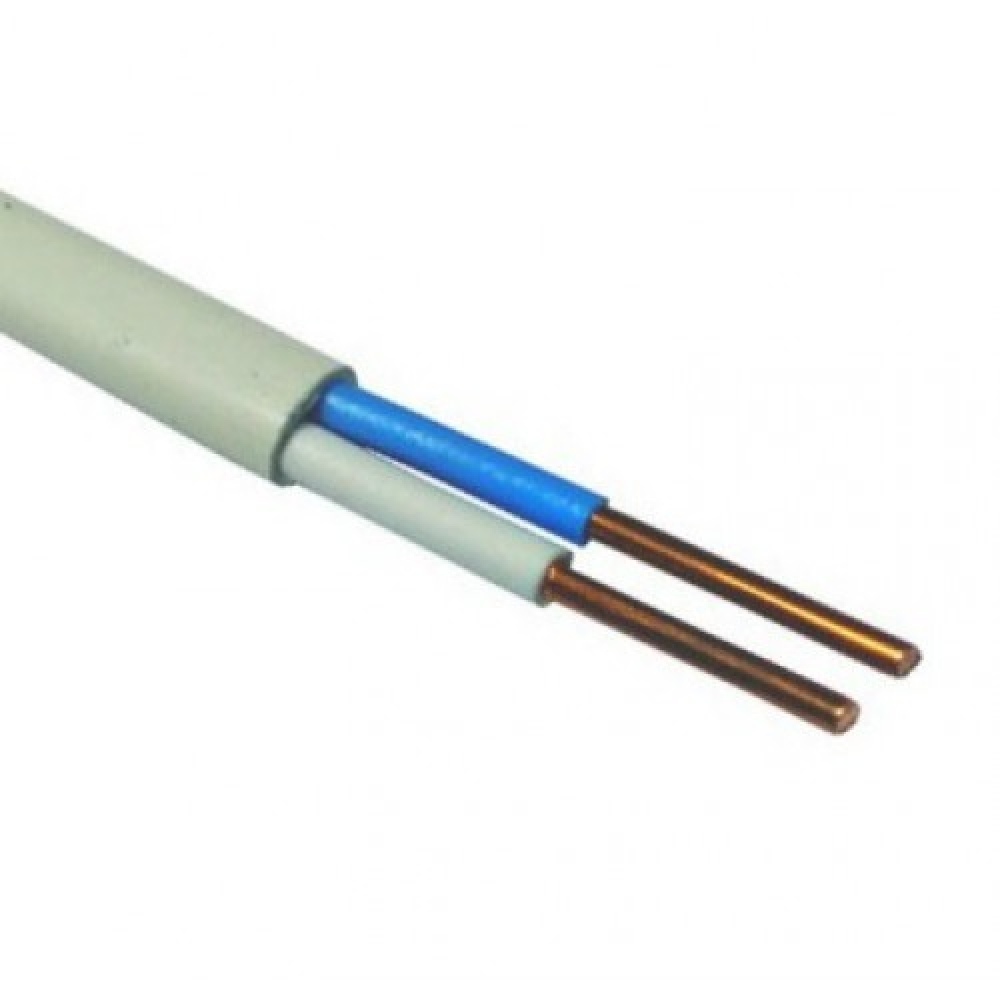

Пример обычного провода ПУНП для монтажных работ в домашних условиях

Нормативная документация определяет следующий функционал проводящих жил:

  • Провод с синей или черной изоляцией подключается к нейтральной шине (нулевому проводу);
  • Провода с красной, белой или коричневой расцветками – к фазам распределения;
  • Желто-зеленые образцы присоединяют к заземлению в виде дополнительного защитного контура.

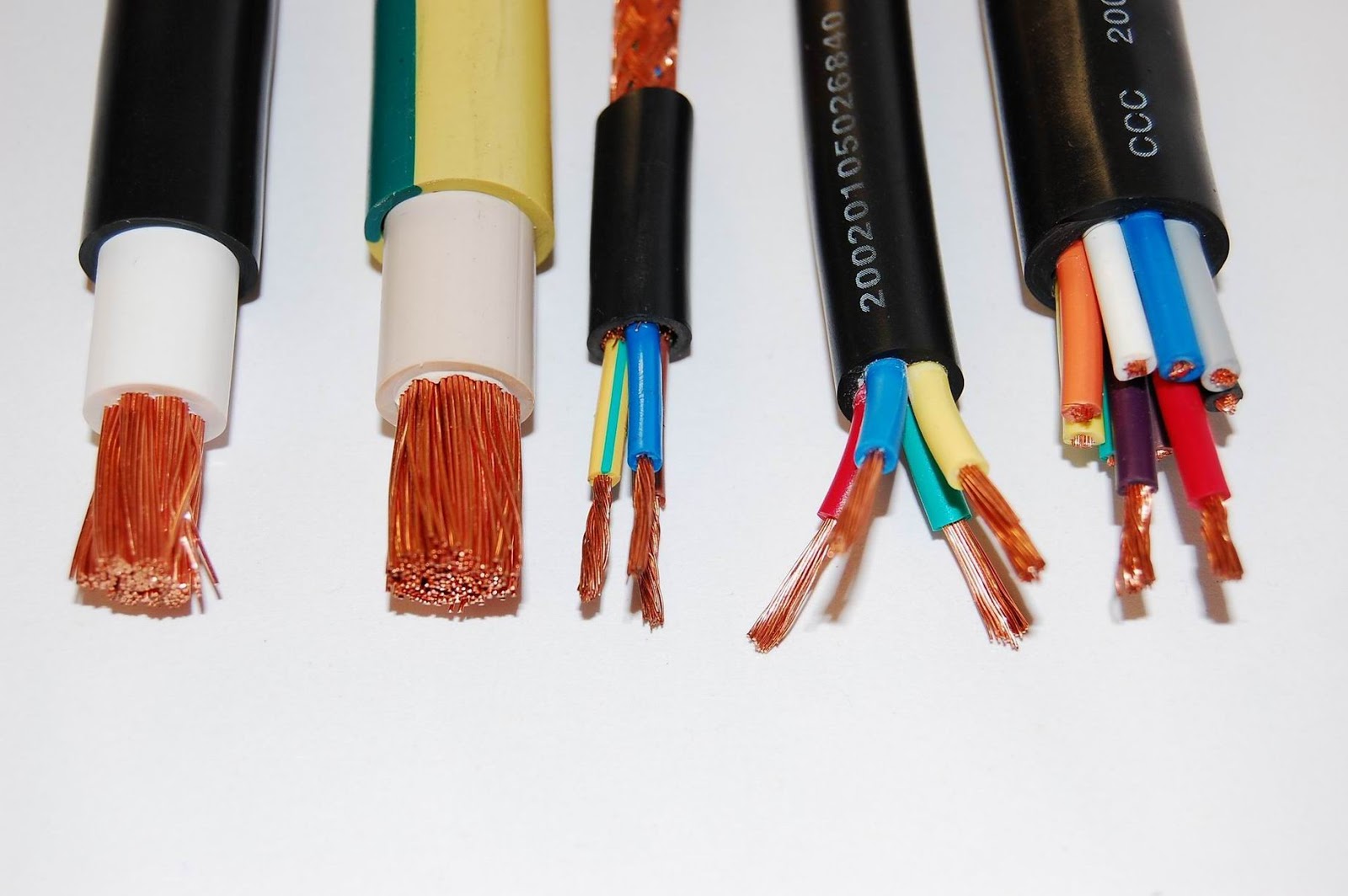

Различные провода для домашней электропроводки из распределительного щиткаПомимо цветной маркировки кабелей, существует также и численно-буквенная аббревиатура. Электротехнические изделий типа ПУНП можно расшифровать следующим образом:

  • П – провод;
  • УН – универсального предназначения;
  • П – плоской формы.

Важно! Стоящие рядом с этой маркировкой цифры, например, 2х4 означают, что в проводнике две жилы с площадью сечения проводниковых элементов по 4 мм2. Кабель универсального предназначения плоской формы марки ГОСТок. Кабель универсального предназначения плоской формы марки ГОСТок

Кабель универсального предназначения плоской формы марки ГОСТок

Монтаж

Перед приобретением кабеля ПУГНП обязательно проверьте диаметр всего изделия и отдельных жил, используя штангенциркуль. Если итоговый результат замера будет ниже более чем на 15%, то покупать товар не рекомендуется. При большом желании можно пересмотреть стоимость продукта, но помните, что такой провод будет иметь меньшие характеристики, нежели заявлено в паспорте.

Выполните срез и проверьте расцветку используемых жил. Воспользуйтесь увеличительным стеклом, чтобы убедиться в однородности проволок, отсутствии каких-либо помутнений и пятен.

Чтобы повысить безопасность при эксплуатации изделия, покупайте провода со слегка увеличенным запасом по сравнению с табличными данными. Обязательно добавьте к обустраиваемой цепи надежный автоматический выключатель для защиты оборудования. Чтобы снизить токовые нагрузки из-за большого числа потребителей, разбейте проводку на отдельные группы (чем больше, тем лучше).

При передаче электрической энергии провода излучают электромагнитное поле, оказывая негативное влияние друг на друга. Происходит это в том случае, если они уложены в непосредственной близости.

При групповой прокладке руководствуйтесь значениями зависимости мощности от токовой нагрузки из таблицы ниже (показатель не должен превышать указанное значение):

Сечение жилы, кв. мм 0,75 1,0 1,5 2,5 4,0 6,0
Диаметр жилы, мм 0,98 1,13 1,38 1,78 2,26 2,76
Мощность/Сила тока, кВт/А для одного провода 2,86/13 3,3/15 4,4/20 5,94/27 7,92/36 10,12/46
Два провода 2,64/12 3,08/14 3,74/17 5,28/24 7,48/34 9,02/41
Три провода 2,42/11 2,86/13 3,3/15 4,84/22 6,82/31 8,14/37
Четыре или больше проводов 2,2/10 2,64/12 3,08/14 4,63/21 5,94/27 7,7/35

В соответствии с ПУЭ перед соединением с помощью винтовых клемм зачищенные края кабеля следует обжать наконечником или выполнить залужение. Чтобы снизить приток воздуха в случае возгорания изоляционного слоя при перегреве провода, исключайте прокладку в кабель-каналах и строительных пустотах. Под штукатуркой укладывайте кабель без применения гофрированных труб.

Расшифровка маркировки ПУНП

Для того чтобы определиться с основными параметрами любого электротехнического изделия вам понадобиться разобраться в его маркировке. Касательно провода ПУНП, его обозначение включает в себя как буквенную, так и цифровую часть. Из буквенного обозначения следует:

  • П – обозначает, что это провод.
  • УН – говорит о том, что это универсальный проводник.
  • П – означает, что марка имеет плоскую форму.
  • Буква А в начале говорит о том, что жилы изготовлены из алюминия, а ее отсутствие, что токоведущие элементы выполнены медными жилами.
  • При наличии буквы Г в марке ПУГНП – данная буква говорит о том, что это гибкая марка, токоведущие жилы в которой изготовлены не монолитным, а многопроволочной конструкцией.

    Рис. 1: сравнение ПУНП и ПУГНП

  • нг в конце буквенного обозначения говорит о том, что такая марка не поддерживает горения.
  • нгд-LS в конце буквенной маркировки означает, что изоляционный слой не только не поддерживает горения, но и не подвержен тлению.

После буквенной маркировки провод ПУНП имеет два цифровых значения, первое из которых указывает на количество жил в конкретной модели, а вторая на сечение жил. К примеру, рассмотрите пример маркировки ПУНП 3×4. Исходя из маркировки это провод универсальный плоский, имеющий в своем составе 3 жилы сечением по 4 мм2.

Технические характеристики ПУГВ

У установочного провода подобного типа есть ряд важных характеристик:

  • Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
  • Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
  • Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
  • Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.
Номинальное сечение (мм2) Минимальное число проволок в жиле (шт.) Наружный диаметр провода (мм) Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС
(Мом/км)
0,5 7 2,0 39,6
0,75 7 2,2 25,5
1 7 2,3 21,8
1,5 7 2,8 14,0
2,0 15 3,1 9,97
2,5 19 3,5 8,05
4,0 19 4 4,89
6,0 19 4,6 3,11
10 49 6,3 2,0
16 49 7,5 1,21
25 77 9,9 0,809
35 105 10,9 0,551
50 144 13,3 0,394
70 210 15,5 0,277
95 285 17,6 0,203
120 360 19,5 0,162
150 444 21,2 0,129
185 555 23,8 0,104
240 760 27,1 0,0808

Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.

  • Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
  • Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
  • Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.

Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0

Состав

Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.

Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.

Состав провода

В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.

Цвет

Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий

Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов

Цвета оболочки

Где применяется провод ПУГВ (назначение)?

Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.

Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.

Электрощиток

Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.

Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.

Возможно использовать проводник и при нестационарном монтаже электрического оборудования.

Причины запрета на использование

Главная причина запрета эксплуатации провода ПУГНП связана с несоответствием толщины изоляции токоведущих жил. Если в ПУЭ «черным по белому» прописана минимальная толщина изоляции 0,4 мм, то по ТУ для изготовления ПУГНП эта размерная величина равняется 0,3 мм.

Более того, в ТУ нет четкого описания требований для допусков по поперечному сечению проводников. Разрешенная погрешность составляет 30%. В итоге при покупке провода площадью 3 кв. мм вы можете получить изделие из жил с сечением едва выше 2 кв. мм. Из-за этого при подключении бытовых приборов с номинально допустимой мощностью проводник не выдержит нагрузку, нагреется, а изоляция начнет плавиться. Не воодушевляют и неофициальные статистические данные, в соответствии с которыми более 50% случаев возгорания проводки связаны с эксплуатацией изделий ПУНП и ПУГНП.
