Однофазный стабилизатор напряжения 220в. схема и описание

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Классификация

Конструкция стабилизаторов зависит от физических принципов, на которых они работают. В связи с этим они подразделяются на:

• электромеханические;
• феррорезонансные;
• инверторные;
• полупроводниковые;
• релейные.

По количеству фаз могут быть однофазными и трехфазными. Большой диапазон мощностей позволяет выпускать стабилизаторы как для дома, так и для небольших бытовых приборов:

• для телевизора;
• для газового котла;
• для холодильника.

Так и для для крупных объектов:

• промышленных агрегатов (например, трехфазные промышленные стабилизаторы Сатурн);
• цехов, зданий.

Стабилизаторы достаточно энергоэффективны. Потребление электроэнергии составляет от 2 до 5%. Некоторые стабилизирующие устройства могут иметь дополнительные защиты:

• от перенапряжений;
• от перегрузок;
• от коротких замыканий;
• от перепадов частоты.

↑ Идея

Встретил в интернете рекламу на сайте ООО «Прибор», г. Челябинск: Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле. Приведены картинки переключений (слева «Селен», справа — с обычными характеристиками)

Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке «Украина» тоже было безразрывное переключение напряжения — там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением № 2356082 я не смог.

Мне удалось найти статью «Типы стабилизаторов напряжения», где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения.

Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги — контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений.

На базе этой статьи были взяты самые обычные реле и измерены время отключения, время нахождения в разорванном состоянии и время включения. Во время измерений увидел на осциллографе дребезг контактов, который вызывал большое искрение и эрозию контактов, что резко уменьшает ресурс работы реле.

Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод.

Можно ли ремонтировать реле

Не всегда неисправность реле является бесповоротной. Довольно часто можно осуществить ремонт реле стабилизатора напряжения. В частности, неремонтопригодными являются реле со сгоревшей катушкой и с напрочь выгоревшими контактами. В иных же случаях реле можно спасти, но рассчитывать на длительный срок службы как «из коробки» не приходится.

Наиболее просто исправить выгорание контактов. Требуется избавить реле от крышки, если таковая имеется, после чего обработать все контакты самой мелкой наждачной бумагой. Далее следует хорошо прочистить контакты спиртом и покрыть смазочно-защитным средством. Думать о длительном ресурсе при такой кустарной обработке не приходится, поэтому предпочтительнее заменить реле на аналогичное. Если есть такая возможность, лучше установить реле той же модели.

Преимущества

Теперь, когда мы знаем строение и особенности работы релейных приборов, перейдем к определению положительных и отрицательных их сторон. Итак, эти устройства являются полезными и востребованными благодаря:

1. малым размерам. Это объясняется тем, что вольтодобавочный трансформатор только компенсирует разницу между вольтами на входе и необходимыми вольтами на выходе и поэтому является небольшим;
2. широкому диапазону величин напряжения на входе (для некоторых моделей он может колебаться от 100 до 280-ти);
3. широкому спектру рабочей температуры (некоторые модели могут работать в условиях, когда температура помещения является большей -40 и меньшей +40 градусов Цельсия;
4. низкому уровню шумности (слышно только как переключается реле);
5. низкому уровню чувствительности к искажениям и частоте тока на входе;
6. допустимой длительной перегрузке в 110 процентов. Причиной этого является то, что реле работает с током, который имеет малое количество вольт.

Также многие специалисты отмечают, что такие стабилизаторы могут работать в течение долгого времени (до десяти лет).

Полезный совет: релейные приборы могут работать до десяти лет, если производитель встроил очень качественные реле

При выборе нужно обращать внимание на особенности реле и материалы, из которых они сделаны

Конечно, очень важным преимуществом является и низкий уровень цены.

Недостатки

Если же говорить о негативных сторонах, то они обусловлены принципом работы и схемой построения релейного стабилизатора, который предназначен подавать на выходе 220 вольт с некоторым отклонением.

Наиболее слабым его местом является реле. Собственно некачественное реле может стать причиной преждевременного выхода из строя. Такое реле является существенным недостатком конструкции. Кроме этого, переключение реле сопровождается наличием определенного шума. Его уровень зависит от самой модели.

К числу существенных недостатков следует отнести ступенчатый способ выравнивания тока. Переключение обмоток приводит к появлению скачков, которые могут обостряться во время большого проседания или всплеска величины вольт в общей электросети.

Об этом недостатке часто отзываются пользователи. Они отмечают, что при срабатывании реле видно, как мерцают галогенные лампы. Если же часто прыгает ток, то слышно как каждые пять минут срабатывает реле.

Минусом можно назвать и уменьшение скорости реакции в зависимости от повышения точности выравнивания тока. Это объясняется тем, что для достижения большей точности нужно переключить большее количество обмоток. Это, конечно, занимает дополнительное время.

На дешевых моделях часто указывают завышенную мощность.

Полезный совет: при покупке дешевых моделей нужно выбирать стабилизатор, мощность которого на 30 процентов должна быть больше общей мощности приборов, которые будут к нему подключаться.

Правила техобслуживания и эксплуатации

Конечно, все стабилизаторы напряжения релейного типа, которые используются дома, должны проходить регулярное техническое обслуживание. Производители отмечают, что такое обслуживание должно проводиться ежегодно

Во время его проведения нужно обращать внимание на:

1. уровень надежности соединений проводов входного тока, нагрузки и заземления;
2. уровень свободной циркуляции воздуха в системе охлаждения;
3. наличие повреждений;
4. работу измерительных приборов.

В тех ситуациях, когда соединение ослабились или появились загрязнения, для исправления ситуации нужно отключать стабилизатор. Помещение, где находится сам стабилизатор, должно быть сухим. Влажность должна быть меньше 80-ти процентов.

При эксплуатации все вентиляционные отверстия должны быть открытыми. Их вообще нельзя закрывать.

Обязательным условием эксплуатации является наличие заземления и отсутствие вблизи предметов, которые могут очень быстро загореться.

Что же говорят люди?

Учитывая то, что релейные устройства для стабилизации тока являются самыми дешевыми, ими уже успели воспользоваться многие люди. Многие из них покупали самые дешевые модели, привезенные из Китая. В результате значительная часть из них осталась довольна.

Однако были выявлены некоторые проблемы с реле. В некоторых моделях они часто горели. При этом возникали сложности с поиском аналогичных реле.

Очень большое число пользователей выражает свое удовлетворение тем, что эти типы приборов могут подать нормальный ток при условии, если на входе фиксируется низкое число вольт.

В свою очередь, есть много негативных отзывов о невозможности поддерживать заявленную в документации мощность. Во многом это касается китайских моделей.

Среди плюсов многих отечественных моделей пользователи определили невысокий шум переключения реле.

Сборка стабилизатора напряжения 220В своими руками

Многие умельцы считают стоимость заводских выпрямителей слишком высокой, поэтому предпочитают изготовить его самостоятельно. Все комплектующие для прибора приобретаются в соответствующих магазинах. Собирается преобразователь своими руками по схеме стабилизатора напряжения 220В. Схему размещения всех элементов печатают на принтере и переносят на плату, используя обычный утюг.

Из положительных качеств таких стабилизаторов можно отметить только низкую стоимость и возможность заменить вышедший из строя элемент самостоятельно. Что касается качества и надежности таких моделей, то здесь явное преимущество у заводских приборов. Ведь для того, чтобы собрать модель с высокой эффективностью и мощностью необходимо специальные измерительные приборы.

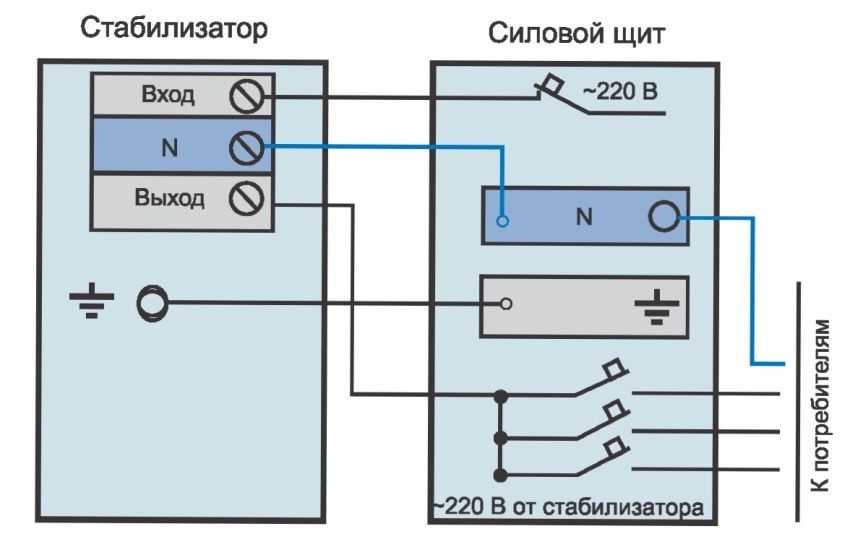

Схема подключения однофазного стабилизатора напряжения к электрической сети.

Чтобы собрать стабилизатор самостоятельно, потребуется разобраться во всех тонкостях функционирования выпрямителей, приобрести все соответствующие детали и выполнить их корректный монтаж. Если такой уверенности нет, лучше отдать предпочтение качественной заводской модели, пусть и более дорогой по стоимости, но превосходящей по всем остальным критериям самодельный аналог.

Выпрямитель напряжения: функции и принцип работы устройства (прочитать подробнее)

Если цена всего бытового оборудования и электроприборов, находящихся в вашем доме значительно выше, чем стоимость даже дорогого преобразователя напряжения, будет естественным решение о его приобретении.

Феррорезонансные стабилизаторы

Феррорезонансный стабилизатор Это первые стабилизаторы, получившие широкое распространение в нашей стране. Начало их массового использования в 50-60-х годах ХХ века связано с появлением ламповых телевизоров и прочей бытовой техники, требующей защиты от сетевых колебаний.

Устройство и принцип работы.

Стабилизаторы такого типа отличаются от большинства более современных моделей простотой электронной схемы и отсутствием автотрансформатора. Они понижают или повышают значение напряжения за счёт эффекта феррорезонанса – электромагнитного взаимодействия между двумя дросселями один из которых имеет ненасыщенный сердечник (входной), а второй насыщенный (выходной).

Преимущества.

Феррорезонансные стабилизаторы не имеют склонных к поломкам подвижных компонентов, что обеспечивает их надёжность и большой ресурс безотказной работы – некоторые изделия советского производства до сих пор находятся в обиходе и исправно выполняют свою работу. Другие преимущества данной топологии:

• надёжность и большой ресурс безотказной работы благодаря отсутствию склонных к поломкам подвижных компонентов;
• высокая точность выходного напряжения за счёт плавного, безразрывного регулирования сетевого сигнала;
• устойчивость к неблагоприятным условиям окружающей среды;
• быстродействие.

Недостатки.

Отвечающее современному уровню комфорта бытовое использование феррорезонансных стабилизаторов осложняется рядом свойственных им недостатков:

• шумность работы – гул от встроенных трансформаторов ощущается даже через стену;
• повышенное тепловыделение;
• большой вес и крупные габариты;
• малый диапазон регулируемого входного напряжения – более узкий, чем предельные значения отклонений, встречающихся в отечественных сетях;
• невысокий КПД вследствие значительных потерь энергии на нагрев;
• неспособность работать при перегрузках и на холостом ходу;
• искажения синусоиды.

Стоить отметить, что все указанные недостатки характерны в первую очередь для классических феррорезонансных стабилизаторов первых поколений, в устройствах нового образца они максимально снижены или полностью исключены. Существенный минус современных моделей этой топологии — это их высокая цена, превышающая не только стоимость изделий других типов, но и on-line ИБП соответствующей мощности.

Применение.

Несмотря на серьезные сдвиги в разработке более производительных, мощных и надежных преобразователей напряжения, устаревшие феррорезонансные стабилизаторы все еще пользуются спросом при работе с неприхотливой техникой такого же старого поколения. Приборы этой группы — не самый удачный вариант для бытового пользования по причине высокого уровня шумов и громоздкости конструкции, однако вполне могут быть использованы в подсобных помещениях или на загородных усадьбах при плюсовых температурах.

Критерии выбора стабилизатора на 3 фазы

Для защиты от аномалий входных параметров тока электрооборудования бытового и промышленного назначения стабилизатор напряжения рекомендуется выбирать в соответствии со следующими критериями:

Количество фаз питания. Трёхфазные стабилизаторы напряжения для дома, офиса или производственных предприятий выбираются в том случае, если от электросети объекта питается хотя бы один потребитель с 3-фазной схемой питания. В ситуациях, когда суммарная потребляемая мощность подключаемой однофазной техники превышает 7 кВт, сеть целесообразно переоборудовать на 3-фазы с подключением к каждой из них отдельного однофазного стабилизатора с соответствующим фазовой нагрузке значением мощности.Мощность.Требуемая мощность стабилизатора напряжения измеряется в вольт-амперах (ВА) и рассчитывается суммированием потребляемой всем оборудованием, которое питается от сети. Для компенсации перегрузок при наличии в сети оборудования с электродвигателями или трансформаторами (холодильников, стиральных машин и т.д.) стабилизатор должен иметь как минимум троекратный запас мощности.Точность и инерционность стабилизации. Приводятся в инструкции по эксплуатации или паспорте электроприбора. К примеру, бытовое оборудование и оргтехника нуждаются в стабилизации сетевого напряжения с погрешностью до 5%, тогда как лабораторная, вычислительная, телевизионная и т.д. техника не терпит погрешностей стабилизации выше 1%. Инерционность стабилизатора – время реакции на изменения входных параметров сетевого тока – выбирается в соответствии с характеристиками потребителей.

Диапазон напряжения на входе. Заявленная производителем точность стабилизации касается рабочего диапазона входного напряжения. При выходе последнего за установленные (предельные) рамки стабилизатор отключает потребителей от питания, либо отключается сам.

Перегрузочная способность. Характеризуется временем, на протяжении которого стабилизатор способен выдавать мощность, превышающую номинальную на 5% и выше. По истечению заданного периода перегрузки или при коротком замыкании система защиты отключает устройство с целью предотвращения его выхода из строя. Трёхфазный промышленный стабилизатор напряжения должен иметь высокую устойчивость к перегрузкам, поскольку к электросетям производственного назначения часто подключаются потребители со значительными скачками параметров тока при запуске (электродвигатели, насосы и т.п.).

Наличие интеллектуальных опций контроля и управления, в том числе удалённого, работой системы. Нормализаторы напряжения могут оснащаться дополнительными опциями, повышающими удобство контроля и управления параметрами сетевого тока, к примеру, фильтрами импульсных помех, ручной регулировкой выходного напряжения, байпасом, дистанционным управлением и т.д.

Схема и особенности подключения

В зависимости от особенностей потребителей электроэнергии, нуждающихся в защите от аномалий входного тока, трёхфазный стабилизатор напряжения может подключаться по одной из следующих схем:

1. Сразу после электросчётчика или распределительного щитка;
2. Непосредственно перед потребителем, нуждающимся в стабилизации напряжения.

Стабилизатор с 3-фазным питанием имеет 4 входных и 4 выходных клеммы. Одна из них предназначена для подключения нуля или нейтрали, остальные – для подключения фазных линий. Эта схема соблюдается независимо от того, где подключен нормализатор – после счётчика или сразу перед защищаемым оборудованием.

Чтобы выбрать трёхфазный стабилизатор напряжения, следует внимательно изучить свойства сети электропитания, а также характеристик подключаемого к ней оборудования. Грамотный подбор устройства стабилизации позволяет обеспечить стабильную и непрерывную работу потребителей и способствует увеличению срока их службы.

Стабилизатор напряжения — применение, принцип работы

Стабилизатор напряжения — это электрическое устройство, которое используется для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от каких-либо изменений или колебаний на входе, то есть входящего питания.

Основное назначение стабилизатора напряжения заключается в защите электрических или электронных устройств (например, кондиционера, холодильника, телевизора и так далее) от возможного повреждения в результате скачков напряжения или колебаний, повышенного или пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения).

Использование стабилизатора напряжения не ограничивается домашним или офисным оборудованием, которое получает электропитание извне.

Даже места, которые имеют свои собственные внутренние источники питания в виде дизельных генераторов переменного тока, сильно зависят от этих AVR для безопасности своего оборудования.

Стабилизаторы на 15 В

Для устройств с напряжением 15 В используется сетевой стабилизатор напряжения, схема которого по своей структуре является довольно простой. Порог чувствительности у приборов находится на малом уровне. Модели с системой индикации встретить очень сложно. В фильтрах они не нуждаются, поскольку колебания в цепи незначительные.

Резисторы во многих моделях есть только на выходе. За счет этого процесс преобразования происходит довольно быстро. Входные усилители устанавливаются самые простые. Многое в данном случае зависит от производителя. Используются стабилизатор напряжения (схема показана ниже) этого типа чаще всего в лабораторных исследованиях.

Особенности работы

Принцип работы очень прост, однако на практике это сопровождается особенностями. В первую очередь следует отметить, что для выравнивания тока происходит подключение определенного количества обмоток. Оно является последовательным.

В результате ток регулируется ступенчато.

Это означает то, что при подключении одной обмотки, выходные вольты увеличиваются или уменьшаются на определенную величину. Однако их уровень еще не соответствует норме. Далее срабатывают реле еще на нескольких обмотках и выходные вольты соответствуют требуемой величине.

Как работает релейный стабилизатор

Такое последовательное срабатывание является причиной появления дополнительных скачков на выходе из стабилизатора.

Здесь стоит сказать и том, что большинство таких стабилизаторов имеет трансформаторы с четырьмя обмотками. Подключение одной из них приводит к увеличению или уменьшению величины напряжения на выходе на 20-25 вольт.

Так, если количество вольт на входе было равным цифре 191, то произойдет подключение обмотки, благодаря работе которой на выходе будет 229 вольт. Выходные вольты не являются равными цифре 220 потому, что уровень погрешности релейных стабилизаторов в среднем равняется 8-ми процентам.

Далее при росте входных вольт параллельно будут расти и выходные. Рост выходных вольт прекратится тогда, когда на входе будет 200 вольт. В это время сработает реле, которое подключит другую обмотку и предыдущие 237 вольт падают до цифры 218.

Если количество вольт на входе поднимется до 210-ти, то снова сработает реле и подключится иная обмотка. На выходе уже будет 230 вольт. По сути дела релейный стабилизатор напряжения однофазный переключает обмотки достаточно быстро и эти импульсные скачки не является очень заметными.

Их заметность возрастает с ростом величины скачков входного тока. Во время таких ситуаций можно заметить, как мигают лампы накаливания, и как изменяется уровень освещенности комнаты или помещения.

Конечно, такая особенность работы этого стабилизатора может стать причиной выхода из строя высокоточного оборудования. Собственно из-за этой особенности релейные устройства не могут использоваться во всех сферах.

Полезный совет: при покупке и проверке релейных стабилизаторов следует обращать внимание на дисплей, на котором отмечается выходное количество вольт

Цифровое табло стабилизатора

Анализируя принцип работы стабилизатора напряжения, который является релейным, становится понятно, что постоянная подача им 220-ти вольт на выходе является практически невозможной. Если во время проверки дисплей постоянно показывает выходное число вольт, равное 220, то следует задуматься над качеством этого прибора и добросовестностью производителя.

Очень часто недобросовестные производители размещаются светодиоды таким образом, что они образуют вышеупомянутую цифру. Следует знать, что для релейных приборов нормой является выдача от 203-х до 237-ми вольт.

Хочется отметить еще на одном факте. Стабилизатор напряжения, тип которого является релейным, может характеризоваться таким уровнем точности, который равняется не вышеупомянутым восьми процентам, а пяти.

В этом случае он имеет большее количество обмоток. В общем, их может быть до девяти.

Здесь четко проявляется зависимость: чем больше ступеней переключения (т.е. обмоток), тем более точным, а также более дорогим является стабилизатор. Однако с ростом точности стабилизации падает скорость реакции на скачки тока в сети.

То есть, когда точность характеризуется 8 процентами, то стабилизатор может добавить/вычесть 250 вольт в секунду. При точности в 5 процентов скорость работы равняется 180-ти В/сек.

В среднем для стабилизации тока этот прибор релейного типа тратит до 0,15 сек., хотя производители отмечают о меньшем промежутке времени. Стабилизаторы напряжения для дома релейные могут прекращать подачу выходного тока.

Это происходит тогда, когда число вольт на входе является минимально допустимым или меньше этого уровня и наоборот. После того, как оно возвращается в допустимые пределы, происходит автоматическое включение.

Однако ток на выходе появляется только через 6 секунд. Причиной такого поведения стабилизатора являются опасные переходные процессы.

Нужен или нет стабилизатор напряжения?

По результатам измерений возможны три варианта решения

Устройства моделей с регулятором

Для холодильного оборудования востребованным является регулируемый стабилизатор напряжения. Схема его подразумевает возможность настройки прибора перед началом использования. В данном случае это помогает в устранении высокочастотных помех. В свою очередь электромагнитное поле проблем для резисторов не представляет.

Конденсаторы также включаются в регулируемый стабилизатор напряжения. Схема его не обходится без транзисторных мостов, которые соединяются между собой по коллекторной цепочке. Непосредственно регуляторы могут устанавливаться различных модификаций. Многое в данном случае зависит от предельного напряжения. Дополнительно учитывается тип трансформатора, который имеется в стабилизаторе.

Критерии выбора

Перед тем как выбрать стабилизатор напряжения нужно узнать, в какую сеть он будет подключаться. Для 220 В подходит однофазный прибор. Для 380 В нужно трехфазное или 3 однофазных устройства. Выбор зависит от следующих условий:

• Если в доме есть техника, рассчитанная на 380 В, ставится один трехфазный стабилизатор.
• Если такая электротехника отсутствует, выгоднее монтировать три однофазных прибора.

Мощность

Таблица расчета мощности стабилизатора по энергопотреблению электроприборов

Для выбора стабилизатора по мощности можно воспользоваться двумя методиками. Первая – рассчитать суммарную нагрузку всех подключаемых электроприборов. Вторая рекомендуемая методика – посмотреть ток отсечки автомата на входе. Он уже выбирается с учетом максимальной нагрузки и с запасом мощности. Тогда при установленном автоматическом выключателе на 50 А мощность стабилизатора должна равняться 220*50=11 кВт. По этому значению выбирается ближайший по нагрузке стабилизатор (в данном случае 10 и 15 кВт). При полной нагрузке берется большее значение, при неполной нужно подбирать меньшее.

Если ставится трехфазный стабилизатор, мощность умножается на 3. Для автомата на 16 А мощность равна 16*220*3=10,56 кВт.

Пределы регулирования

График зависимости выходной мощности стабилизатора напряжения от номинальной (в процентах)

Диапазоны входного напряжения, указанные в документации, это те значения, в пределах которых стабилизатор будет выравнивать ток. При отличающихся параметрах устройство выключается.

Прежде чем выбирать прибор по этому параметру, следует замерить напряжение в доме и записать максимальное и минимальное значение. Также следует учитывать, что при работе рядом с границей диапазона точность поддерживаемых параметров опускается до 18%. Устройство, работающее длительное время в таких условиях, перегревается и может сломаться.

Точность поддержки напряжения на выходе

Выбирается по значениям, прописанным в паспорте к бытовой технике. Большинство электроприборов работает при 5-7% точности. Интенсивность ламп заметно меняется уже при 3% отклонении напряжения. При покупке нужно подбирать по меньшему пределу.

Дополнительные опции

Принцип работы стабилизатора напряжения

Многие стабилизаторы оснащены функцией защиты от высоких токов и напряжений. Если куплена модель без этой функции, следует дополнительно поставить защитное реле.

Существует такое устройство, как байпас. Это переключатель, с помощью которого можно напрямую подсоединить вход и выход. Используется при поломке стабилизатора на время, пока не произведен ремонт или замена вышедшего из строя устройства.

Стабилизаторы бывают с несколькими дисплеями. На них указывается текущая нагрузка, входные и выходные значения, режим работы.

Особенности однофазного стабилизатора

Стабилизатор напряжения, работающий в однофазной сети, применяется для коррекции напряжения при изменениях его в определённых пределах. В однофазной сети энергоснабжения используется только два провода, один из которых фаза, а второй – ноль, поэтому электрические схемы стабилизаторов достаточно просты.

Схема контроля постоянно фиксирует уровень напряжения сети и в случае отклонения подаёт команду на исполнительный механизм, который увеличивает или уменьшает его величину. В результате работы стабилизирующего устройства на выходе возникает напряжение, подходящее для корректной работы потребителей.

Однофазные стабилизаторы широко применяются на следующих объектах:

• Жилые квартиры;
• Частные загородные дома;
• Медицинские учреждения;
• Системы связи и телекоммуникаций;
• Офисы;
• Небольшие производственные мощности.

домашние стабилизаторы напряжения

Стабильная и надёжная сеть требуется предприятиям обеспечивающим связь, системы кабельного телевидения и интернет. На небольших частных предприятиях, где используется техника, питающаяся от однофазной сети, используются выравнивающие приборы с мощностью 10-30 кВт.

https://youtube.com/watch?v=omjpi1Me3zA
