Наконечники толстостенные, разновидности

Содержание

Виды наконечников

Сделать оконцевание кабеля или провода можно быстро с помощью специальных наконечников. Их ассортимент разнообразен – бывают наконечники для алюминиевой и медной проводки, для однопроволочных и многопроволочных проводников. Каждое изделие имеет свою маркировку по ГОСТ, по которой можно понять предназначение и характеристики электротехнического устройства, а также климатические условия эксплуатации.

Наконечники для медных проводов ТТМ и ТМЛ

Кабельный наконечник ТМЛ

Многопроволочные жилы из меди можно оконцовывать специальными наконечниками из медной трубы, просверленной под болт. Есть две модификации таких устройств — без покрытия и луженые. Они также маркируются как ТМ (ТМЛ), после чего ставится сечение провода под зажим в миллиметрах и диаметр отверстия наконечника в мм. Крепление таких фиксаторов осуществляется опрессовкой с использованием специальных клещей. Использовать обычные пассатижи или молоток не рекомендуется, иначе можно повредить механизм. Количество обжимов должно быть два и более для надежной установки.

Использовать такие наконечники можно и для однопроволочных проводников

Важно лишь правильно подобрать размер, так как в ином случае жила может обломиться. Перед монтажом концы зачищаются от изоляционного слоя и окисла до характерного металлического блеска

Область применения таких изделий достаточно широка. Их можно встретить в подключении кабельных стояков на распределительном вводном приборе в подъезде, в заземлении металлических распределительных коробок, подсоединении электроплит, ответвлении. Также активно применяются в промышленности.

Для оконцовывания подходят провода и шнуры с сечением от 2,5 кв.мм до 240 кв.мм.

ТМЛ (о)

ТМЛ (о)

Менее используемая модификация наконечников ТМЛ – это устройства под опрессовку с контрольным окном, которое позволяет мастеру увидеть процесс установки проводника на место.

Монтируются такие изделия также пайкой. Область применения – промышленность. В быту практически не используются, поэтому многие домашние электрики и специалисты в сфере ЖКХ даже не имеют представления о существовании таких устройств.

ТАМ

Наконечник ТА

Алюминиевые и медные наконечники ТАМ для кабелей используются в подключении алюминиевой проводки к медным шинам на вводных и распределительных устройствах. Изделие представляет собой наконечник из двух металлов, в котором хвостовик выполнен из алюминия, а сам корпус из меди. Переходное сопротивление отсутствует благодаря фрикционной диффузии. Способ монтажа – опрессовка.

ТА

Используются для алюминиевых проводов. Внешне похожи на изделия марки ТМ, но выполнены из другого материала. Имеют минимальный размер 16 кв.мм.

Соединение и оконцевание жил проводов и кабелей из алюминия можно производить только с использованием кварце-вазелиновой смазки, которая препятствует образованию окисла на поверхности. Благодаря ей уменьшается контакт с воздухом.

Другие виды наконечников

Наконечник ПМ

Медные провода в бытовой технике нередко оконцовываются наконечниками из меди под пайку. Приборы имеют специальные «уши», которые позволяют надежно зафиксировать проводник. К таким изделиям можно отнести марку ПМ, в которой «уши» сведены в производственном исполнении. Применяются для проводов с сечением от 2,5 кв.мм.

Уменьшение габаритов коммутационных аппаратов, средств защиты привело к изменению размеров зажимов. По этой причине все чаще применяется оконцеватель проводов НШП штифтовой.

В промышленности активно используются кабельные болтовые и механические наконечники НБ. С их помощью оконцовываются силовые кабели с сечением от 25 кв.мм до 240 кв.мм. Они делаются из алюминиевого сплава и имеют хорошую стойкость к образованию коррозии. Для создания герметичности в комплекте идет термоусадочная трубка.

Ассортимент наконечников весьма разнообразен, всегда можно найти устройство для данного вида проводника, однако многие пользуются самодельными

Такие изделия имеют важное преимущество – возможность создания наконечника под любой размер. Они могут производиться достаточно просто – требуется трубка из нужного материала, расплющивается с одного конца, а затем в ней просверливается отверстие

Применяются самодельные приборы в устройствах заземления.

https://youtube.com/watch?v=geLA-dSlunM

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

Сечение гильз меньшего диаметра

Очень глупая ошибка, которую часто делают по незнанию или из желания сэкономить (купить соединительную кабельную гильзу подешевле). Если сечение гильзы меньше, чем сечение провода, то в этом случае могут обтачивать провод, уменьшая его диаметр, чтобы он влез. Но это приводит к увеличению сопротивления на данном участке, снижает пропускную способность и ухудшает прочность. В конечном итоге это приведет к разрушению провода в том месте, где уменьшали его сечение.

Гильзы большего диаметра

И такое бывает, когда покупают «на глаз». В этом случае не получится сделать соединение надежным, чем больше разница, тем менее надежным оно будет. Конечно, есть способ, при котором концы проводов или кабелей сгибают вдвое и загоняют в гильзу, но это возможно далеко не всегда (разница в диаметре должна быть очень большой), да и это также не обеспечит надежного контакта.

Если подытожить два предыдущих пункта, то соединительные гильзы нужно подбирать строго под сечение проводов и кабелей. Никакой сложности с этим не будет, сегодня все стандартизировано, в продаже можно найти все значения. Представить ситуацию, когда нет возможности купить соединительную гильзу подходящего диаметра просто невозможно.

Ошибки при опрессовке наконечников

Люди без специальной подготовки при опрессовке наконечников иногда допускают ошибки. Наиболее распространенные:

  • Опрессовка неподходящим инструментом. Попытка опрессовать наконечник плоскогубцами или молотком приводит к повреждению кабеля.
  • Выбор гильзы или наконечника неподходящего диаметра. Это уменьшает надежность соединения. Чтобы не допускать ошибок, измеряйте диаметр сечения кабеля.
  • Использование наконечника или гильзы из неподходящего материала. Соблюдайте правило: медь к меди, алюминий к алюминию. Для соединения алюминиевых и медных жил есть алюмомедные наконечники.
  • Недостаточное или избыточное количество опрессовок. Чтобы избежать ошибки, пользуйтесь таблицами в инструкции по эксплуатации пресса.
  • Опрессовка от изоляции к лопатке. Это нарушает надежность соединения, поэтому обжимайте наконечник от лопатки к изоляции.
  • Использование матрицы пресса неподходящего диаметра. Из-за этого деформируется наконечник или гильза.
  • Наконечник необходимо вставлять в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

Чтобы не допускать ошибок, пользуйтесь профессиональными инструментами для опрессовки наконечников и гильз. В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

Что делать, если на руках нет кримпера?

Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов — лужение с помощью паяльника, канифоли и олова.

Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.

Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.

Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.

Нюансы конструкции и характеристики

Наконечник НШВИ, как правило, имеет следующие особенности:

  • В процессе изготовления применяется медь типа М1;
  • Верхний порог напряжения составляет 690 В;
  • Поверхность соединителя подвергается электролитическому лужению;
  • Габариты коннекторов рассчитаны для подключения одного кабеля (монтаж осуществляется с учетом сечения);
  • Изоляция выполняется с применением полипропилена, в составе которого отсутствуют галогены;
  • Изолирующий элемент отличается высокой термической стойкостью — он выдерживает температуру до 105 градусов Цельсия;
  • Втулочные коннекторы КВТ изготавливаются в одном цвете и имеют общий стандарт DIN. Это сделано для того, чтобы исключить трудности в процессе монтажа. Кроме того, цвет подобран с учетом маркировки DIN 462228, ч. 4.
  • Проводник обжимается сверху медной втулки;
  • Манжета НШВИ имеет коническую форму, что исключает проблемы в процессе ввода многожильного провода во внутреннюю часть втулки.

Характеристики изделий представлены ниже.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Инструмент для опрессовки наконечников

Как видите типов наконечников не так много, а вот устройства, позволяющие запрессовать нужный размер жилы различаются по сечению кабеля, который можно ими обжать или запресовать. В основном это два типа устройств, которые позволят справиться вам с большинством задач по опрессовке.

Первый – это пресс-клещи для обжима кабельных наконечников сечением жилы от 0,5 до 6 мм2, некоторые модели от 1,5 до 10 мм2.

Второй же пресс матричный гидравлический для обжима наконечников  от 4 до 1000 мм2, который позволяет обжимать не только наконечники, но и соединять жилы трубчатыми гильзами.

Приведу примеры пресс-клещей первого типа, чтобы вам было проще понять какой инструмент нужен для вашей операции с жилами кабеля.

Технические характеристики кримпера для обжима неизолированных медных наконечников и гильз сечением от 0,25 до 10 мм2

  • Типы наконечников и гильз: ТМЛ, ТМЛс, ТМ, ТМЛ (DIN), ГМЛ
  • Четырехпозиционная матрица
  • Профиль обжима: клиновидный
  • Усиленный трехшарнирный рычажный механизм
  • Материал корпуса: качественная 3-х миллиметровая сталь
  • Обработка поверхности: воронение
  • Вес: 620 г
  • Длина: 260 мм

Технические характеристики кримпера для обжима изолированных и неизолированных штыревых втулочных наконечников сечением от 0,25 до 6 мм2

  • Типы наконечников: НШВИ, НШВИ(GLW), НШВ
  • Шестипозиционная матрица
  • Профиль обжима: трапециевидный
  • Материал корпуса: легкий, высокопрочный алюминиевый сплав, применяемый в авиационной и космической промышленности
  • Немагнитный, искробезопасный корпус
  • Обработка поверхности: электролитическое анодирование
  • Вес: 290 г
  • Длина: 225 мм

Характеристики кримпера для обжима изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами и сечением от 0,25 до 6 мм2

  • Опрессовка изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами
  • Типы наконечников: НКИ, ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, ГСИ-П
  • Трехпозиционная матрица
  • Профиль обжима: овальный, двухконтурный
  • Усиленная стальная конструкция, надежная механика
  • Храповой механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
  • Вес: 540 г
  • Длина: 220 мм

Рассматривая пресс второго типа, мы возвращаемся к вопросу оконцевания алюминиевых жил, которые также поддаются обжатию для создания надёжного механического и электрического контакта в цепи. Ниже на фото изображен пресс ручной гидравлический.

Названия пресса для обжима кабельных наконечников вы можете встретить на просторах интернета как пресс-клещи (ручные), пресс гидравлический или механический со сменными матрицами.

Трубчатые медные наконечники 10-300 мм2 и соединители 10-185 мм2 для особогибких тонкопроволочных жил, F-серия

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228 (например, 5-го и 6-го класса гибкости по VDE 0295). Материал изготовления: электротехническая медь, соотв. станд. EN 13600

Для многопроволочных проводников, DIN VDE 57295

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228 (например, 5-го и 6-го класса гибкости по VDE 0295). Имеют раструб на хвостовике для облегчения заправки жилы

Для многопроволочных проводников, DIN VDE 57295

Предназначены для особогибких тонкопроволочных жил, DIN VDE 60228. Обладают точной геометрией хвостовика для легкой заправки жилы.
Размеры трубы рассчитаны для особогибких тонкопроволочных жил

Стыковые соединители

Предназначены для тонкопроволочных жил (например, 5-го и 6-го класса гибкости по VDE 0295), DIN EN 60228. Изготовлены из материала с улученными свойствами и способностью к опрессовке — электротехническая медь.

Какие используются инструменты

Для того чтобы выполнить такой тип соединения чаще всего используются специальные инструменты для опрессовки проводов, такие как механические и ручные пресс-клещи. С их помощью можно плотно зажать контакты по всей длине. Ручными клещами может сжиматься гильза с сечением меньше 120 мм2. Гильза с большим сечением соединяется уже без клещей, а с помощью инструмента с гидравлическим приводом.

Если необходимо сделать обжим нескольких жил различного размера, то следует использовать клещи, которые имеют матрицу для разных сечений и регулируемые пуансоны. Преимущество такого инструмента в том, что отпадает необходимость постоянно что-то переустанавливать, достаточно лишь повернуть матрицу или винт пуансона до требуемого сечения.

Никогда не обжимайте гильзы или наконечники пассатижами или в тисках – так вы зажмете жилу, но не обеспечите хорошей механической прочности и контакта. При малейших нагрузках жила выйдет из гильзы. Смысл обжимки – в давлении на гильзу или наконечник с разных сторон и формировании определенной формы, прочно удерживающей токопроводящую жилу!

Соединение проводов опрессовкой – это самый оптимальный способ относительно механической прочности, но он считается неразборным. Чтобы рассоединить кабель, нужно отрезать определенный участок. А чтобы соединить их, подойдет любой проводник произвольного сечения (как медные, так и алюминиевые).

Где купить наконечники для проводов под опрессовку: средние цены по России

Подобные изделия дешевле приобретать в сети интернет, чем в обычных магазинах электротехники. Благо о подделке такого товара пока неизвестно. Попробуем обобщить цены наконечников для проводов под опрессовку на российском рынке, рассмотрев попутно и стоимость клещей, по состоянию на декабрь 2017 года:

Фото Модель Тип Материал Сечение, мм2 Стоимость, руб./ 100 шт.
TDM ГА 50-9 Гильза Алюминий 50 65
КВТ ГМЛ 6-4 Гильза Луженая медь 6 980
TDM GTL-70/50 Гильза Биметалл (алюмо-медь) 50 2400
КВТ ТА 70-10-12 Наконечник Алюминий 70 2100
КВТ ТАМ 25-8-7 Наконечник Биметалл 25 2600
НШВИ 10-12 Штыревой наконечник Медь 10 600
НШВИ 4-9 Штыревой наконечник Медь 4 70

Гидравлический пресс – его стоимость около 3000 руб.

Основные виды гильз для опрессовки проводов

Гильзы бывают разные, так же, как и провода. Бывает, нужно соединить алюминиевый провод с медным, а как это сделать? Ведь разные материалы обладают разными техническими характеристиками. Вот именно для таких случаев существуют несколько основных типов гильз, применяемых повсеместно электромонтажной братией:

Медные

Тут все понятно, на скрутку из медных проводов одевается руками электрика гильза из того же материала и обжимается. Однако, все не так просто. Медное изделие подразделяется также на два вида: ГМ и ГМЛ. ГМ — означает «гильза медная». Используется в обычных случаях, когда необходимо просто зафиксировать скрутку.

ГМЛ — «гильза медная луженая». Такое изделие в процессе лужения покрывается слоем специального раствора (олово-висмутового), который защищает гильзу от коррозии.

Алюминиевые

Гильзы из подобного материала служат для соединения алюминиевых проводов. Хотя, встречались мне такие «мастера», которые пренебрегали данным правилом и лепили халтуру: на медную скрутку с умным видом одевали алюминиевую гильзу и наоборот. Честно говоря, мне хотелось в тот момент дать подобным умельцам по рукам, только ведь не поймут за что, да и сдачи могут дать.

Комбинированные (алюмомедные)

Данные изделия используются для соединения проводов из разных материалов. С одной стороны (медной) заводится медная жила, с другой же — алюминиевая. Все это дело хорошенько обжимается.

С изоляцией

ГСИ гильза — изделие, прошедшее процесс лужения и покрытое внешней изолированной оболочкой (ПВХ). При использовании таких типов гильз, электрику нужно только сделать жим, не заботясь об изоляции скрутки.

Как использовать

Наконечники используются для многожильных проводов и опрессовки. Кабельная опрессовка выполняется пресс-клещами, гидравлическими клещами и пресс-клещами, чтобы опрессовывать наконечники. Перед ней выполняется три шага подготовки. Вначале измеряется глубина хвостовика, делается отметка на кабеле, очищаются жилы от слоя изоляции. Далее обезжирить провод и надеть наконечник. Потом поставить провод в пресс-клещи.

Обратите внимание! Первый обжим сделать с миллиметровым отступом. Второй на таком же промежутке. Затем рукоятку сжать до детального соприкосновения

Если хвостовик длинный, продолжить до цветной юбки. Нужно только вставить несколько проводов в один хвостовик. Затем опрессовать изделие

Затем рукоятку сжать до детального соприкосновения. Если хвостовик длинный, продолжить до цветной юбки. Нужно только вставить несколько проводов в один хвостовик. Затем опрессовать изделие.

Требуемые инструменты

В целом, кабельные наконечники — устройства для предотвращения ослабления соединения проводных контактов и, как следствие, чрезмерного нагрева проводников. Бывают алюминиевыми, медными, комбинированными, латунными и алюмомедными; для опрессовки, затяжки и пайки. Также продаются в форме кольцевых, рожковых, коннекторных, пластинчатых, штекерных, штифтовых и трубчатых моделей. Используются во всех электроприборах. Чтобы их правильно выбрать и использовать, нужно руководствоваться представленной выше схемой.

https://youtube.com/watch?v=h-u7S_-8u9U

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

https://youtube.com/watch?v=gyfxnC7Al4I

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;

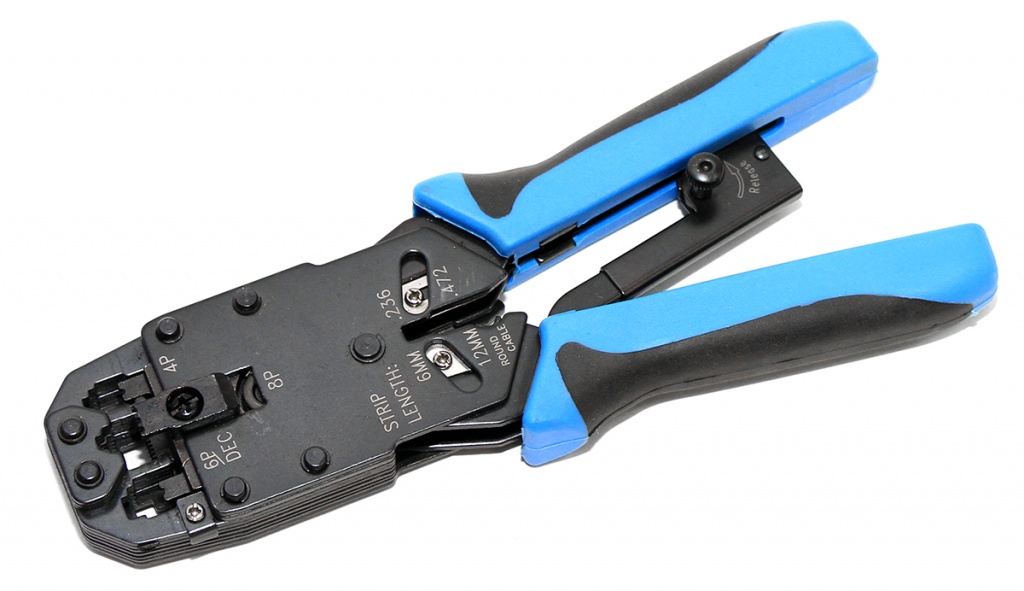

  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Конструкция наконечника

Наконечник состоит из двух частей:

  1. Токопроводящая трубка, которая изготавливается из луженой электролитической меди.
  2. Изолированный фланец из полиамида.

Для их изготовления используют специальную медь. Именно такое соединение позволяет при зажиме не повредить сам проводник в местах винтового крепления. НШВИ производятся сечением от 0,25 до 150 мм. Материал, из которого они изготавливаются, подвергается гальваническому лужению.

Размеры НШВИ и НШВИ-2, а также их цветовая маркировка предоставлены в таблицах:

Наконечники НШВИ бывают двух видов: одинарные и двойные.  Преимущество двойной конструкции заключается в возможности обжать два многожильных провода. Например, их можно применять вместо проволочной перемычки в качестве подачи питания на автоматический выключатель. Такие наконечники применяются для двух проводов, входящих в одно гнездо электроприбора.

Отличие одинарных от двойных наконечников заключается в виде пластикового фланца. Для одинарных предназначен один провод, а для двойных – два, поэтому у них более расширенный фланец.

На видео ниже наглядно показывается, что собой представляют наконечники для проводов и как ими правильно пользоваться:

https://youtube.com/watch?v=5glniCsx4AE

Основные типы наконечников под опрессовку

В зависимости от материала, из которого произведены наконечники, выделяют несколько типов этих элементов:

  • медные – используются для кабелей из медных жил;
  • медные луженые – обработка лужением обеспечивает защиту от коррозии;
  • алюминиевые – подходят для провода из алюминия;
  • алюмомедные – позволяют соединять между собой алюминиевые и медные провода.

Элементы могут иметь различный диаметр разъема для кабеля и отверстия для крепления болта, разнообразный размер и форму лопатки. Некоторые из них оснащены контрольным окошком, которое позволяет регулировать положение жил внутри детали.

Типы наконечников по материалу

Правила опрессовки: как сделать качественно?

Чтобы получить максимальный эффект от использования наконечников, необходимо правильно их опрессовывать, и основательно подготовить провод.

Для начала нужно оголить жилы. В идеале это делают специальным инструментом – стриппером. Если его нет, то можно использовать подручные инструменты, но постараться сделать линию как можно ровнее, ведь от этого зависит качество изоляции. Защитное покрытие снимают на 5 мм больше, чем длина хвостовика, так кав процессе опрессовки последний увеличится в размерах.

Очищенный от изоляции медный кабель

Для защиты от коррозии и улучшения контакта, оголенный провод обезжиривают специальными контактными пастами.

Все проводки на срезе должны иметь одинаковую длину, если пренебречь этим правилом, то соединение не получится качественным. Некоторые жилы способны сломаться и повредиться. По этой же причине нельзя скручивать проводки для оконцевания наконечниками, так как в процессе опрессовки они будут передавлены и не смогут выполнять свои функции.

Опрессовку выполняют поэтапно. В зависимости от длины наконечника, может потребоваться 1÷2 обжима прессом. Для гильз – 2÷4 шт. Их делают на расстоянии в 1÷2 мм. Первый обжим должен быть у лопатки, затем ближе к краю хвостовика.

Необходимо подобрать подходящую матрицу пресса. Если она будет меньше чем нужно, то образуются большие “уши” из металла по краю обжима. После их среза получаются сквозные отверстия, нарушающие изоляцию.

Наконечник устанавливают в прибор таким образом, чтобы маркировка отпечатывалась на лицевой стороне элемента, а не сбоку.

Допускается лишь небольшой облой, здесь, после удаления “ушей”, будет нарушена изоляция

Похожие записи:

Что такое люмены в светодиодных лампах и что они обозначают Особенности применения трехфазных розеток Материалы по импулсным блокам / транзистор 13001 ⚡️ лучшие устройства защиты от импульсных перенапряжений на 2021 год Что такое нихром? свойства и применения нихрома. описание нихрома Формулы расчета полной мощности цепи переменного тока
