Клещи для опрессовки проводов - работа с наконечниками и клеммами

Содержание

Особенности и конструктивные отличия

Пресс-клещи для обжима гильз и наконечников проводов

Существует три вида пресс-клещей, которые отличаются друг от друга по форме и размерам матрицы, но все они имеют одно предназначение. Особенность такого инструмента – точечный обжим, который еще носит название «точечная опрессовка».

Для удобства использования оборудование было дополнительно оснащено храповым механизмом, особенность работы которого заключается в том, что ручки не будут разжиматься до тех пор, пока цикл обжима не будет выполнен полностью.

Также это устройство оснащено боковым колесиком, которое приходится очень кстати, если не удается прожать гильзу до конца.

На корпусе гильзы после окончания процесса опрессовки остается отпечаток клейма. Дизайн инструмента прост, однако он имеет функциональные и удобные рукоятки, которые облегчают работу по максимуму. Ручки достаточно длинные, что позволяет прилагать меньше усилий для опрессовки проводов.

Набор пресс клещи CTF

В этот набор также входит 5 матриц. Правда здесь уже нет механизма быстрого съема.
Для замены матрицы придется использовать шестигранный ключ. Что не совсем удобно и может занять гораздо больше времени, чем сам процесс обжатия.

Можно конечно заняться самодеятельностью и несколько модернизировать процесс съема матриц. Для этого на заводские винты можно напаять гайки, которые уже легко скручивать руками без применения шестигранников и спец.ключей.

Еще в комплекте идут 2 запасных винта от матриц на случай если вы потеряете действующее или испортите резьбу на них.

Отсутствие механизма быстрого съема это конечно один из главных минусов данного инструмента. Представьте вы сидите перед шкафом, в котором пара сотен проводников. Все они идут по порядку, разного сечения и типоразмеров и обжимать их нужно соответствующе. Сколько лишнего времени и нервов у вас уйдет на откручивание-закручивание матриц, вопрос далеко не риторический.

Возникает резонный вопрос, зачем нужен набор CTF с неудобным процессом замены матриц, если есть пресс клещи CTB с механизмом их быстрого съема?

Принципиальное отличие CTF – это параллельное смыкание матриц. Данная форма обжатия является самым важным преимуществом перед любыми другими пресс клещами.

При использовании обычных пресс клещей обжим изолированных и неизолированных наконечников сначала происходит с одного края, потом по центру и только в конце наконечник обжимается целиком.

А вот модель CTF имеет такую конструкцию, что губки на ней смыкаются параллельно сверху вниз. Поэтому обжим происходит равномерно и сразу по всей поверхности наконечника.

Правда возможен вариант, когда вы матрицу и наконечник подобрали вроде бы верно, а провод после опрессовки все равно внутри гильзы зажат плохо. Как такое возможно?

А причина здесь кроется в недобросовестном заводе изготовителе кабельной продукции. Именно они могут сделать провод, полагаясь на свои технические условия, а не на ГОСТ. В итоге получается сечение не 1,5мм2, а меньше 1,25-1,3мм2. Вы же, зажимая это все матрицей на 1,5мм2, естественно не сможете добиться того результата который необходим.

Модель пресс клещей CTF в своей конструкции также имеет:

храповый механизм

регулировку усилия сжатия матриц

Нужно понимать, что сама по себе регулировка не меняет усилия сжатия. Она лишь контролирует и изменяет зазор между матрицами.

Будьте осторожны, если неправильно их отрегулировать, то можно добиться того, что храповый механизм каждый раз не будет проходить полный цикл обжатия.

На новых клещах ничего регулировать не нужно. Заводскими настройками выставлены оптимальные условия опрессовки. Однако в процессе длительной эксплуатации матрицы могут разболтаться и появляются люфт и слабина.

Регулировка осуществляется с помощью эксцентрика. Откручиваете винт стопора и крутите звездочку. В сторону плюса, если нужно увеличить схождение матриц и в сторону минуса, если наоборот ослабить.

Производитель КВТ для своих кримперов говорит о гарантийном обжиме наконечников в 30 000 циклов без потери качества опрессовки.

Также клещи ctf имеют:

механизм разблокировки из любого положения

кнопку фиксации рукояток

Для чего нужна фиксация рукояток? Представьте себе что вы стоите на стремянке и под потолком обжимаете одной рукой гильзу наконечника в распредкоробке. Вам нужно одеть ее на провод, завести в нужное гнездо матрицы и зафиксировать, прежде чем окончательно дожать.

Сделать это в один заход из-за неудобного положения и стесненных условий работы будет проблематично. Здесь как раз таки и незаменим механизм фиксации. Вставили гильзу, поджали, перехватились и дожали как следует.

Обжимать моножильные провода пресс клещами CTB и CTF не рекомендуется. Для этого нужно прикладывать большее усилие и храповый механизм должен быть рассчитан на это. В этом случае лучше воспользоваться другими марками инструмента от КВТ. Например кримпер – ПК-16у и ПК-35у.

В целом оба набора CTB и CTF могут дополнять друг друга и быть незаменимыми помощниками при обжатии втулочных изолированных, неизолированных и других разновидностей тонкостенных гильз и наконечников.

Конечно, для мастера универсала вполне достаточно иметь и один из них. Однако помните, что универсальность не всегда окупается. Гораздо надежнее иметь набор именно клещей, а не набор матриц к одним пресс клещам.

Наборы пресс клещей CTF и CTB в интернет магазинах можно приобрести в пределах 5000 рублей.
Сами же клещи лишь с одной матрицей и вовсе обойдутся минимум в два раза дешевле. Выбрать себе необходимый вариант можно здесь.

Исторический ракурс

Изначально, как инструмент, клещи предназначались для извлечения раскаленных металлических заготовок и тиглей расплавленного металла из горнов. А также применялись кузнецами для удерживания при ковке разнообразных заготовок. Археологи доказывают, что прообраз клещей – щипцы, у которых имелся стержень -ось, – был изобретен еще в эпоху неолита. Тогда этот инструмент делали из обожженного дерева.

Первое изображение инструментов ручных клещей относятся к VI-V векам до нашей эры. В бронзовом веке кузнецы использовали примитивные клещи в качестве зажимов. Они в данное время обнаруживаются в захоронениях кузнецов в качестве инвентаря погребений, указывая на то, что умерший имел особый и достаточно высокий социальный статус.

С давних времен клещи – это две клещевины, которые соединены заклепкой, выполняющей роль оси. Этот инструмент с давних времен свидетельствовал о специализированном кузнечном мастерстве. Вместе с наковальней и молотом клещи были атрибутом многочисленных древнегреческих и древнеримских богов-кузнецов и повелителей грома (Тор, Вулкан, Гефест и т. п.).

Гораздо позже клещи стали применять при строительных работах, в сантехнической деятельности, широко использовать в электромонтажных работах и т. п. В зависимости от специализации и принципа устройства разнообразные клещи называют бокорезами, плоскогубцами, кусачками, пассатижами и т. д.

Гидравлические пресс-клещи для обжима наконечников проводов

В ходе выполнения электромонтажных работ активно применяются гидравлические механизмы. Основными составляющими таких прессов-клещей являются:

ручки;
ось;
головка;
матрица.

У гидравлических клещей для обжима наконечников проводов головка может быть закрытой и открытой. При закрытом варианте сначала открывается стопор, вытягивается матрица, закладывается провод с гильзой, закрывается, и только после этого производится обжим. В конструкции с открытой головкой не нужно осуществлять подготовительные действия, поэтому опрессовка проходит значительно быстрее.

Каждая модель гидроклещей рассчитана на определенный размерный диапазон сечения проводов. Максимальный показатель составляет 400 мм. В быту такие жилы не применяются, а вот с наконечником для проводов под обжим 6 мм гидроклещами работать удобно. Однако существует опасность пережима.

Пресс гидравлический ручной для опрессовки кабельных наконечников может иметь закрытую и открытую головку

Полезный совет! Для работы с мягким проводом лучше приобрести гидропресс с ограничителем. Он позволит избежать перегрузки инструмента.

Чтобы отчетливее представить последствия пережимания гидропресса, стоит разобраться в механизме его действия.

Вследствие качания ручки плунжер (поршень насоса) производит поступательно-возвратные движения, создается определенное давление, под действием которого в цилиндр поступает масло. Масло двигает цилиндр, тот, в свою очередь, создает давление в матрице, и она с необходимой силой воздействует на гильзу.

Инструмент для обжима наконечников проводов интернета

Стабильная работа любой кабельной системы складывается из нескольких показателей. Прежде всего, это качество материала самого кабеля. Далее следует профессиональный уровень специалистов, которые осуществляют монтаж. Имеет значение техническое состояние оборудования. Совершенно необоснованно в числе последних называется качество соединений.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками

Именно контакты довольно часто являются причиной нестабильных или слабых сигналов. Избежать в работе кабельной системы проблем, связанных с непрофессионально выполненными соединениями, можно только при использовании специального инструмента – пресс-клещей для обжима, которые называются «кримпер».

Выполнение любого кабельного соединения всегда начинается со снятия изоляции с концов проводов. Для этих целей также существует отдельный вид инструмента, именуемый «стриппер». С его помощью удаляется верхний слой, опасность повреждения жилы отсутствует. Как вариант, можно приобрести кримпер, у которого есть элементы, позволяющие производить зачистку. Это отверстие, с одной стороны имеющее лезвие. Вставив провод и прокрутив его один раз, можно получить желаемый результат.

Кримперы для обжима наконечников и зачистки проводов активно используются специалистами при монтаже структурированных кабельных систем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем. Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений. После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник. При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Разновидности обжимных клещей

Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.

Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.

На видео различные виды инструмента для обжима проводов:

https://youtube.com/watch?v=56gT1Edvhgw

Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.

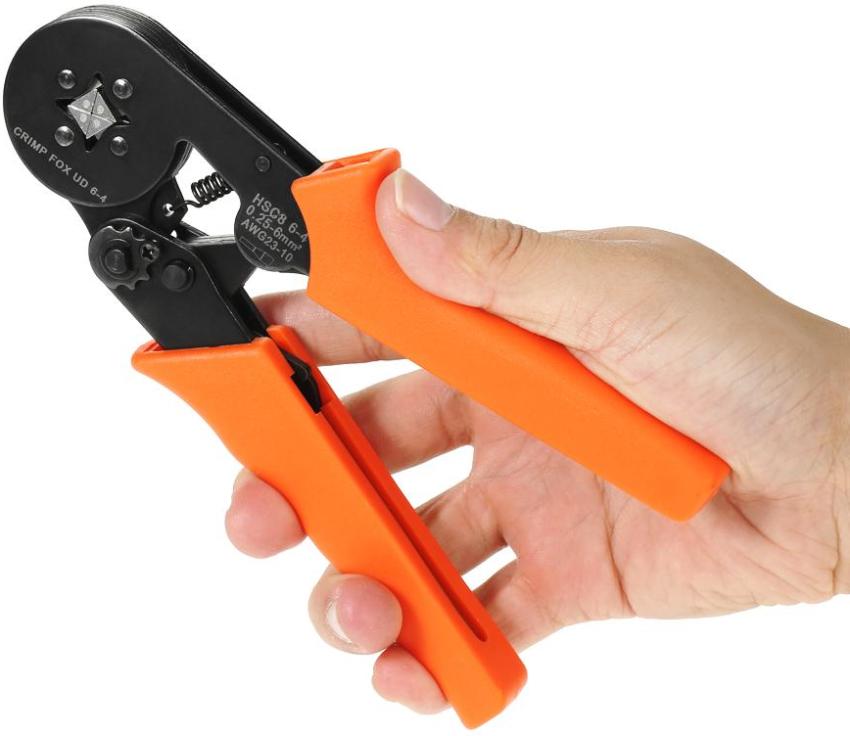

Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.

Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.

Наконечники для проводов под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки.

Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта.

Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:
без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно.

Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Способы применения пресс-клещей для опрессовки наконечников

Работы по обжиму проводов могут иметь постоянный или же эпизодический характер. В бытовом плане более характерным является второй вариант. В таких случаях нет необходимости в приобретении универсальных пресс-клещей для обжима проводов. Стоит подобрать инструмент узкой направленности, который поможет решить конкретные поставленные задачи.

К основному функционалу данного вида инструмента относятся:

Обжимка гильз. Необходимые для данного вида опрессовки клещи различаются по форме и размерам матрицы. Как дополнительный конструкционный элемент может присутствовать фланец. Его наличие позволит выполнить более качественное соединение.
Снятие изоляционного слоя. С помощью клещей можно удалить необходимый участок изоляционного покрытия, не повредив непосредственно жилу

Важно правильно выставить размер. Если опыта недостаточно, лучше приобрести инструмент, где размер устанавливается автоматически

Такие модели стоят дороже, зато обеспечивают качественную работу.
Обжимание наконечников. Прессы для обжима наконечников проводов имеют специальный стержень, который в ходе выполнения действия помещается на разделительный шов. Устройство предназначено для работы с неизолированными и латунными проводками.
Работа с витыми парами. В таком обжимном устройстве провод заводится в специальный коннектор.

Пресс клещи часто используются при обжимки гильз

Только правильно подобранный инструмент позволит выполнить качественное соединение.

Это интересно: Особенности рулонных прессов-подборщиков для сена — излагаем в общих чертах

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

https://youtube.com/watch?v=uzPVJnmAJZI

Матрицы для пресс клещей

Для чего нужны целых 5 наборов матриц? Здесь не только разница в сечении обжимаемых наконечников, но и в их функциональности и типоразмере.

Под каждый вид наконечников можно подобрать свой идеальный вариант.
В пресс клещах CTB, как и в CTF матрицы взаимозаменяемы, что делает эти наборы абсолютно совместимыми и может существенно сэкономить ваш бюджет.

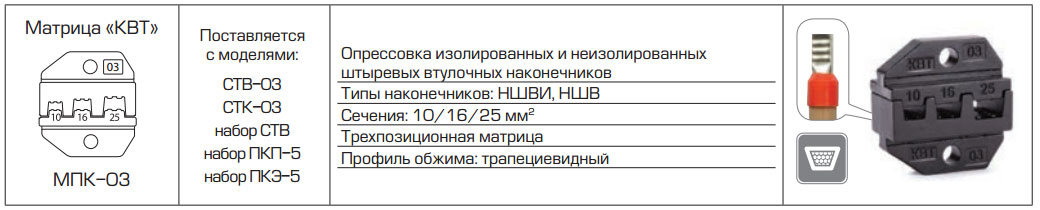

Чаще всего приходится пользоваться матрицами предназначенными для опрессовки втулочных изолированных и неизолированных наконечников марки НШВИ и НШВ. На матрицу нанесена цифровая маркировка по сечению наконечника.

Эти матрицы специально разработаны для формирования монолитного штифта на конце многопроволочной жилы.

Для придания механической прочности на внутренней поверхности профиля опрессовки нанесено специальное рифление.

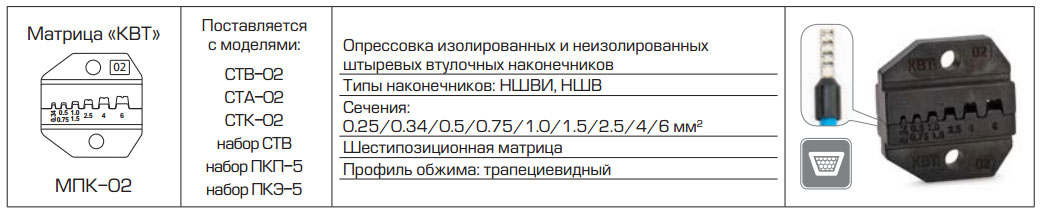

Матрица модели МПК-02 подходит под наиболее популярный ряд втулочных наконечников сечением от 0,25 до 6мм2. А что делать если у вас втулочный наконечник сечением целых 25мм2? Здесь вас выручит матрица модели МПК-03. Эта матрица уже обжимает втулочные изолированные и неизолированные наконечники от 10 до 25мм2.

Для опрессовки двойных втулочных наконечников марки НШВИ-2 нужно воспользоваться матрицей МПК-06. Она имеет 7 позиций и обжимает наконечники от 0,5 до 6мм2.

Имейте в виду, что в комплекте с инструментом она не идет и вам придется докупать ее отдельно. Ознакомиться с текущими ценами и подобрать себе наборы матриц можно здесь.

Есть и другой выход из ситуации. Если необходимо обжать двойной наконечник НШВИ-2, а докупать под него матрицу нет возможности, воспользуйтесь обыкновенной матрицей МПК-02.

То есть, когда у вас двойной наконечник сечением 4мм2 НШВИ(2)-4-12, то прессовать его нужно матрицей рассчитанной на одинарный под 6мм2.

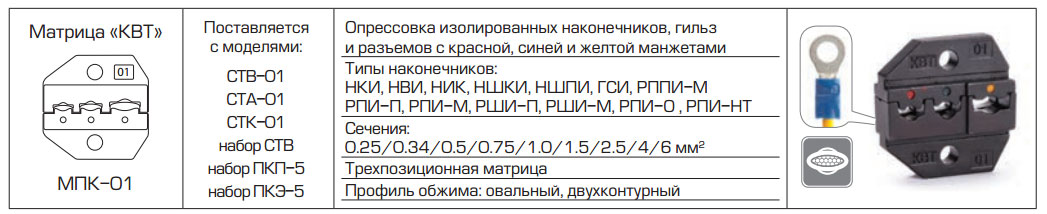

Еще в набор входит матрица МПК-01 для изолированных коннекторов марки НКИ, НВИ и им подобных. Она рассчитана на сечения от 0,5 до 6мм2.

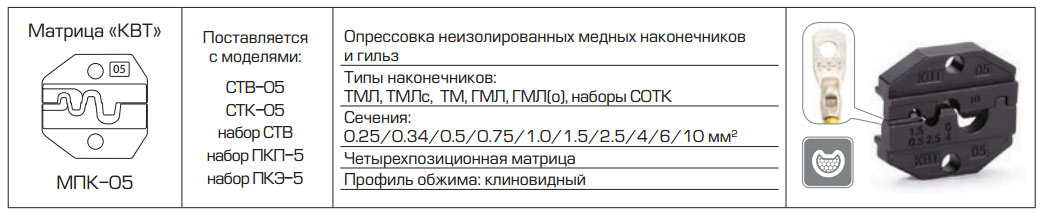

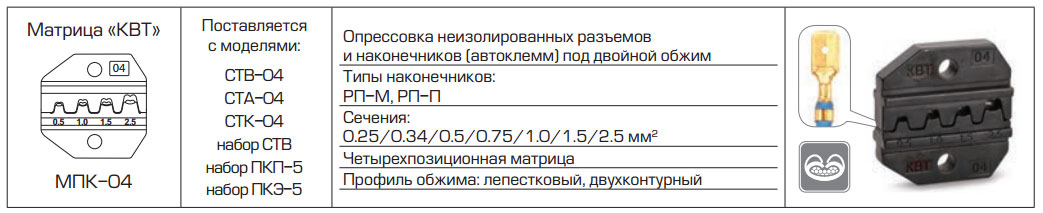

Ну и два последних набора матриц это МПК-04 – для автоклемм и МПК-05 – для неизолированных медных наконечников.

Матрицы вставляются в клещи таким образом, чтобы сторона матрицы с наименьшим сечением опрессовочного профиля всегда располагалась у края губок.

Втулочные наконечники НШВИ данный кримпер обжимает трапецией. Такой профиль обжатия довольно широк и может вызвать некоторые проблемы с подключением отдельного оборудования. Имейте ввиду, что при подключении проводов к пускателям второй величины, после обжатия проводов относительно больших сечений трапецией, иногда приходится заводить их в контакты боком.

Клещи для обжима наконечников: профессиональный и бытовой инструмент

Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.

Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются многими фирмами — производителями ручных инструментов

Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.

По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:

механические (ручные);
автоматические (приводятся в действие посредством электроприводов).

Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.

Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.

Клещи для обжима наконечников бывают механическими и автоматическими

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Важно! Перед обрезкой расправленные провода обязательно следует выставить в нужной для соединения последовательности (по цветовому признаку). Существует много разновидностей кримперов

Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Как работать с обжимными клещами – важные нюансы

Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.

Если не выдерживается форма клемм

В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.

Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.

Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.

Скручивание многопроволочных жил перед обжимкой

Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами.

В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится. Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.

Цветовая маркировка гильз и матриц

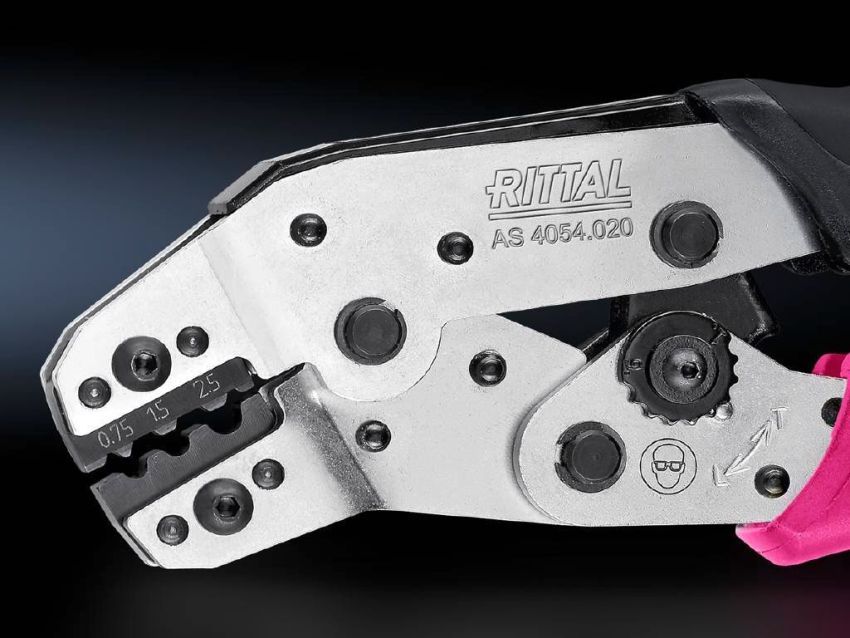

Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей. Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.

Клещи для обжима наконечников проводов: разновидности, применение и техника опрессовки
