Как соединить два провода разного сечения

Содержание

Способы соединения проводов различного сечения

Соединение медных проводов разной толщины – это не самый тяжелый процесс. Однако для максимальной надежности и безопасности здесь нужно соблюдать определенные требования. Соединить три провода разного сечения можно несколькими способами:

сваркой или спайкой;
с использованием винтовых зажимов;
с применением самозажимных клемм;
болтовым соединением;
ответвительным сжимом;
с использованием медных наконечников.

Три провода разного сечения можно надежно соединить любым из перечисленных способов, но важно помнить, что при монтаже розеток и выключателей нельзя на один контакт подключать кабеля разной толщины. В этом случае самый тонкий из них будет прижат недостаточно плотно

А это, в свою очередь, может отрицательно отразиться на безопасности эксплуатации.

Что такое ответвительный сжим – конструктивные особенности и способ установки

Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.

Ответвительный сжим

Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.

Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.

К примеру, для того чтобы произвести соединение проводов и подключение ответвления, надо обязательно магистральный провод разрезать. Что, конечно, нежелательно.
Второе – клеммная колодка представляет собой зажимное устройство на винтах. В процессе эксплуатации эти самые винты постепенно откручиваются, расслабляя контакт. Так что саму колодку придется периодически поджимать, для чего придется содержать одного человека.
Третье – это открытое устройство, незащищенное ни от атмосферных осадков, ни от механического воздействия. Так что есть большая вероятность, что контакты по-любому будут иметь низкое качество.

Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Для выполнения надежного соединения многожильные провода должны быть спрессованы специальным наконечником

Когда предстоит выполнить до десяти соединений, то удобно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку. Основные отличия оригинальных WAGO от китайских:

у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
оригинальный механизм не магнитится, а китайский магнитится;
на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Галерея изображений
Фото из
Оригинальный и поддельный самозажимный клеммник WAGO даже внешне отличаются — с обратной стороны у оригинального изделия нанесена инструкция и основные характеристики, а у китайского нет

Внутренний механизм также существенно отличается — он в 2 раза тоньше оригинального

В самозажимном Ваго можно соединить проводники разного сечения и материала. Диаметр провода обязательно указан сверху изделия

Клеммники неразъемной серии также содержат надпись о длине провода, который предстоит зачистить и его допустимом диаметре

Оригинальный и поддельный WAGO

Внутренний механизм клеммника

Самозажимный Ваго

Клеммники неразъемной серии

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также, для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.

Галерея изображений
Фото из
Колпачки СИЗ пользуются популярностью у электриков из западных стран. Они выпускаются разного цвета, что позволяет пометить конкретное соединение, например, ноль или фазу

СИЗы также рекомендуют накручивать на соединения, выполненные способом пайки, где они будут выполнять роль дополнительного механического крепления

Самозажимные Ваго надежно соединяют проводники и аккуратно укладываются в коробку

Пайка и сварка относятся к надежным вариантам создания контактов. Только нужно правильно выполнить соединение и хорошо его изолировать термоусадочной трубкой

Колпачки СИЗ популярны на Западе

СИЗырекомендуют накручивать после пайки

Ваго укладываются в коробку

Пайку и сварку нужно изолировать

Категории колпачков СИЗ

Неправильно подобранные колпачки СИЗ и неумелая установка их на места соединения проводов как раз и создают негативное отношение к ним со стороны определенной части электриков. Чтобы подбирать по размерам проводников колпачки, производители оборудования ввели маркировку, которая делится на 5 категорий. Электрики ошибаются потому, что в нашем государстве в продаже представлена продукция разных стран, а единые международные стандарты отсутствуют.

5 категорий сиз

сиз — разновидности

Поэтому еще один совет. Перед покупкой большой партии заранее уточняйте требуемые характеристики, сделайте проверочную скрутку. Еще лучше несколькими колпачками сделать контрольное соединение различных проводов и испытать их вначале номинальным током нагрузки, а затем повышенным — для создания критического нагрева. В этом случае, вы будете иметь представление о данном товаре — СИЗ на основе собственного опыта.

покупка сиз. как правильно выбрать

Колпачки СИЗ позволяют соединять провода просто, доступно, удобно и красиво. Будет ли оно работать надежно, длительное время зависит от правильного соблюдения приемов монтажа, которые должен выполнять грамотный электрик, обладающий знаниями, навыками и хорошо настроенным инструментом.

Оцените качество статьи

Нам важно ваше мнение:. Ну, как бы, ПУЭ запретило использование скруток. Приходится пользоваться СИЗами

Правда есть хитрость — на стандартную скрутку накручивается СИЗ, а оставшаяся часть изолируется, либо изолентой, либо термотрубкой

Приходится пользоваться СИЗами. Правда есть хитрость — на стандартную скрутку накручивается СИЗ, а оставшаяся часть изолируется, либо изолентой, либо термотрубкой

Ну, как бы, ПУЭ запретило использование скруток. Приходится пользоваться СИЗами. Правда есть хитрость — на стандартную скрутку накручивается СИЗ, а оставшаяся часть изолируется, либо изолентой, либо термотрубкой.

Про колпачки типа СИЗ я узнал 20 лет назад, когда попал работать в электромонтажную организацию. В то время для накрутки колпачка каждая бригада использовала специальный ключ-вороток, который подходит к трем размерам колпачков (внутри ключа три ряда зубцов). Ключи были фирменные из крепкой пластмассы или местного изготовления (стальные фрезерованные). Нарушать технологию было запрещено. Бригадиры душили собственными руками всех, кто пытался навернуть СИЗ без помощи ключа. Сейчас же никто о ключах для установки СИЗ не знает либо знает точно, что ключи — это фантастика.

До отмены применения скрутки в качестве способа соединения имелось несколько вариантов скручивания жил. То, что правильно выполненная скрутка будет работать, я убедился, когда ремонтировал обмотки электродвигателей. Соединения выводов катушек в схему чаще всего были паянные или сваренные, так же встречались прессованные гильзой. Иногда попадались скрутки, и было видно, что причиной поломки двигателя они не являются. Это были двигатели, проработавшие не менее 10 лет. Все скрутки были длинные, не меньше 6 см. Такие длинные скрутки нельзя разобрать без помощи инструмента, а именно так и требуют ПУЭ.

И какое получится сечение скрученных проводов? Ну чтобы СИЗ подобрать для накрутки на них.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Блог

Скрутка проводов, под запретом у профи!

Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких “мастеров” хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!

Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:

Действительно ПУЭ, не разрешает использовать скрутку для соединения проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.

Важно

Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.

Однако, не смотря на это, скрутки это зло. Почему?

Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил – чем толще и больше, тем длиннее), закручена сильно но “без барашков”.

Типичные ошибки при скрутках:

На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:

Вариант а) – недостаточная длина скрутки.
Варианты б) и д) – это вообще не скрутки, но одни из самых любимых соединений домашних “очумельцев”.
Варианты в) и г) – не докрученная и плохо скрученная скрутки.

Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:

и соединение моно жилы и многожильного провода:

Все это,пример плохих соединений. Применять такие соединения в электропроводке – НЕЛЬЗЯ!

Где можно использовать СКРУТКУ ПРОВОДОВ?

Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).

Резюме: Скрутка – это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

Разместите задание и узнайте цены

При частном строительстве рано или поздно возникает необходимость в монтаже электросетей. Некоторые люди обращаются за помощью к специалистам, другие хотят сделать это самостоятельно. Сам процесс не представляет большой сложности, если есть определенные навыки и знания норм безопасности, но это касается в основном соединения проводов одного сечения.

Но довольно часто возникают ситуации, когда необходимо надежно соединить три и больше проводов между собой, причем все они имеют разное сечение. В связи с этим вопрос о том, как правильно и безопасно соединить провода различного сечения, в настоящее время является одним из самых актуальных при монтаже электросетей.

Болтовое соединение

Это соединение собирается из болта любого диаметра, подходящей гайки и одной, а лучше — трех, шайб. Собирается быстро и просто, служит довольно долго и надежно.

Болтовое соединение проводов

Сначала проводники зачищаются от изоляции, при необходимости снимается верхний окисленный слой. Далее из зачищенной части формируется петля, внутренний диаметр которой равен диаметру болта. Чтобы было проще — можно провод обернуть вокруг болта и закрутить (средний вариант на правом рисунке). После все это собирается в таком порядке:

На болт надевается шайба.
Один из проводников.
Вторая шайба.
Другой проводник.
Третья шайба.
Гайка.

Соединение затягивается сначала руками, затем при помощи ключей (можно взять пассатижи). На этом все, соединение готово. Используется, в основном, если надо сделать соединение проводов из меди и алюминия, можно применять и при соединении проводников разного диаметра.

Пайка наконечников

Другой способ использовать наконечник — это припаять его. Для этого нужно:

зачищенный медный кабель;
наконечник, рассчитанный для пайки. Отличается отверстием возле плоской части и более тонкой стенкой;
ванночка с расплавленным оловом;
банка с ортофосфорной кислотой;
банка с раствором соды.

Осторожно! Работать в защитных очках и перчатках!

Для того чтобы припаять наконечник, кабель очищается на длину трубчатой части от изоляции и вставляется в наконечник. Затем наконечник последовательно погружается в ортофосфорную кислоту, в расплавленное олово на время, достаточное для выкипания кислоты и затекания припоя в наконечник. Это проверяется путём периодического кратковременного вынимания из припоя. После пропитки наконечника и кабеля припоем наконечник опускается в раствор соды. Это делается для нейтрализации остатков кислоты. Остывший наконечник моется чистой водой и готов к дальнейшей работе. Такой наконечник можно подключать к алюминиевым шинам и наконечникам без использования переходных шайб.

Соединение проводов разного сечения

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы.

Вставляем их и затягиваем винты.

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм 2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм 2	32

Вот ниже пример с серией 222.

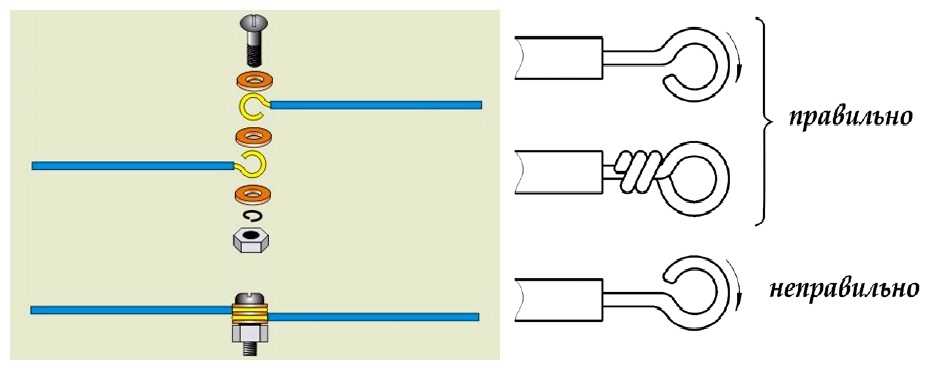

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
делаем кольцо из жилы по диаметру болта;
берем болт и надеваем на не шайбу;
на болт одеваем кольцо из проводника одного сечения;
затем одеваем промежуточную шайбу;
одеваем кольцо из проводника другого сечения;
ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Соединение проводов с помощью сварки

Один из лучших способов соединения проводов в коробке является сварка. Как это все делается?

Для начала с концов жил снимается изоляция. Затем жилы скручивают между собой. Концы готовы к сварке.

Сварка производится специальным сварочным аппаратом напряжением 12 – 36 В. Ток сварки регулируется в зависимости от сечения и количества проводов, от 70 до 120 А и мощности аппарата достаточно 500 – 600 Вт. Воспользоваться можно так же инверторным сварочным аппаратом.

Для сварки применяю специальные графитовые для алюминия и графито-медные для меди электроды. Работу нужно производить в специальных очках для защиты глаз от электрической дуги.

Один кабель сварочного аппарата с зажимом или пассатижами присоединяют к скрутке, а второй к электродному держателю (держак). Электрод подносят к кончику скрутки и при его косании, происходит контакт и появляется дуга, с помощью которой расплавляют медные или алюминиевые жилы таким образом, чтобы появилась капелька. Этого достаточно, чтобы сделать самый надежный контакт.

Единственный недостаток такого способа является то, что при рассоединении проводов, если это потребуется, придется выкусить кончик скрутки (место сварки).

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров:
96339

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.
