Диод для фонаря: какие светодиоды лучше подходят для аккумуляторных фонариков, выбор самых мощных и ярких (сверхъярких), характеристики и типы

Содержание

Светодиоды

За качество света в фонариках отвечают светодиоды.

Самые распространенные:

XPG и XPE

T6LED

Cree XML-2

XPL-HD

XHP

Какие где применяются? Маломощные налобники на пальчиковых батарейках собираются на светодиодах XPG или XPE.

Ошибка №11
Избегайте синюшного света, который дают недорогие модели собранные на T6LED.

До последнего времени стандартом для налобных фонариков считались светодиоды Cree XML-2. Однако их обошли более яркие и энергоэффективные XPL-HD.

Можно встретить модели, где в одном корпусе встроено сразу несколько таких компактных светодиодов.

Сравните их с лупоглазыми “змейгорынычами”.

Если хотите еще ярче, но на одном светодиоде, то сморите в сторону XHP (XHP50.2 или XHP70.2).

Они дадут яркость от 200лм до 4000лм, но как говорилось выше, потребности в такой мощи от фонаря на лбу практически нет.

По поводу оттенков свечения – холодного или теплого. Здесь все индивидуально и зависит от привычки.

Походите долго с одним светом, привыкните к нему, равно как и наоборот.

Красный свет для сохранения ночного зрения актуален в первую очередь для охотников и рыбаков.

Особенно в борьбе с назойливыми насекомыми.

Для EDC фонаря или бытового применения это лишняя приблуда.

Ошибка №12
Но если вы тот самый охотник или рыбак, то выбирайте фонари с как можно большим по яркости красным светом.

В налобниках с красным до 10Лм мало что различимо и толку от него практически нет.

Управление

Ошибка №14
Избегайте налобников всего с двумя-тремя режимами свечения.

Максимальный будет слишком быстро высаживать аккумулятор, а минимального катастрофически будет не хватать на улице.

Оптимальный вариант – минимум 5-6 режимов.

3-4 основных

”светлячок” или мунлайт (moonlight)

режим турбо

Светлячком (0,5-1 люмен) очень удобно пользоваться среди ночи в палатке, в машине, дабы не ослепнуть сразу после включения фонаря. Да и минималки в 20-30Лм в палатке откровенно говоря многовато.

Включается мунлайт обычно длительным зажатием кнопки ВЫКЛ.

Турбо-подсветка должна быть вынесена из общей линейки переключений и запускаться своей комбинацией клавиш. Например, быстрым двойным или тройным щелчком.

Очень неудобно, когда турбо автоматически включается при перещелкивании уровней яркости и внезапно ослепляет глаза.

То же самое касается стробоскопа и режима SOS. Определенная комбинация клавиш для всего этого – лучший вариант.

Ошибка №15
В плане переключения режимов очень неудобными считаются фонари с боковой кнопкой.

При ее нажатии каждый раз придется задействовать вторую руку, чтобы поддерживать корпус с обратной стороны, иначе фонарь будет съезжать на бок.

А как это сделать, если вы охотник или рыбак, у которого во второй руке ружье или удочка? Не говоря уже про велосипедистов.

Поэтому старайтесь выбирать варианты фонарей с верхним расположением кнопок.

Источник света фонариков

Обозначение светового
потока по ANSI FL-1

световой потоклюменахОбратите внимание. Заявленный световой поток обозначает максимум, выдаваемый используемым светодиодом, и не имеет никакого отношения к конкретному фонарю. Например, в фонаре установлен светодиод способный выдавать при токе 5,5 А поток 1300 люмен

Фонарь будет называться xxxFire 1300 Lumen, хотя в конкретном фонаре светодиод может быть запитан током 1,2 А без стабилизации и выдавать не больше 250 лм, или током побольше и выдавать 500 лм, но точно это будет далеко не 1300 лм. Причем, и 250 лм, и 500 лм могут выдавать два разных экземпляра одного фонаря.И еще. Иногда название «5W», «10W», «35W» — это всего лишь название модели и эта цифра не имеет отношения ни к 35 ваттам, ни к чему-либо еще. Обычно чем «серьезнее» заявление, тем хуже светит фонарь. В большинстве случаев стоит безымянный светодиод 1 Вт или 3 Вт.

Обозначение пиковой
сила света по ANSI FL-1

пиковая сила света

Светодиод

Фонарик с группой светодиодов

его не так легко разбить.
он более энергоэффективен. Энергоэффективность современных мощных светодиодов достигает 130 и более люмен на 1 Ватт потребляемой мощности. Для сравнения, эффективность ламп накаливания не дотягивает до 30 Лм/Вт. За счет этого преимущества светодиодный фонарь будет светить дольше лампового от одинаковых батареек.
срок службы, по сравнению с другими источниками осещения для фонариков, довольно большой. Кроме того он не сокращается даже при очень частых включениях-выключениях.
светодиодные фонари могут иметь стробоскоп, SOS и другие подобные мигающие сигналы, которых лишены ламповые источники света.
размеры. Светодиодные фонарики могут быть очень маленькими.
простота фокусировки. Свет светодиода распределяется гораздо равномернее лампового. Пятно света получается более ровным.
позволяют регулировать яркость в широком диапазоне. Яркость светодиода управляется током питания. Чем выше ток тем выше яркость. Каждая модель диода имеет свой максимально допустимый ток питания. При превышении этого тока светодиод перегревается, резко сокращается срок службы, снижается эффективность.

В теплом свете освещаемые предметы имеют более естественные цвета. Теплый свет лучше пробивает туман. Луч у такого подствольного фонаря меньше заметен в воздухе, поэтому почти не мешает целиться через оптику.
У холодного света выше яркость, сильнее слепит (для тактического фонаря это предпочтительнее), выше контрастность освещаемых объектов. Плохая цветопередача, особенно это касается оттенков красного и желтого цветов. Зеленая трава в свете холодного диода может выглядеть серой.

Какая яркость фонарика нужна

При покупке фонарика нужно определиться с его яркостью. Яркость измеряется в люменах, а максимальная мощность ламп составляет от 50 до 2000. Чтобы иметь представление, как это выглядит в реальности, знайте что 60-ваттной лампочка в доме светит с яркостью 600-800 люменов. Термин «люмены» используется для оценки количества света, испускаемого источником.

Для работ в лагере: установки палатки, приготовления ужина, колки дров и прочего вполне достаточно яркости фонаря в 5 — 50 люменов (единицы измерения светового потока). Хоть и будет их маловато.
Для уверенного передвижения по ночному лесу требуется 50 — 100 люменов.
Более мощные фонари в 200 — 300 люменов используются уже для относительно специфических задач. Таких как участие в соревнованиях по ориентированию, где часть дистанции приходится бежать ночью или ночные велогонки.
Самые мощные фонари в 400 – 800 люменов используются в спелеологии для освещения больших подземных объемов.

Мощность же светового потока при этом, может колебаться в пределах от 300 — до 3 000 люмен!

Принцип работы и устройство световых диодов

Светодиоды отличает от привычных осветительных приборов отсутствие в нем нити накала, хрупкой колбы и газа в ней. Это принципиально отличный от них элемент. Говоря научным языком, свечение создается за счет наличия в нем материалов р- и n-типа. Первые накапливают положительный заряд, а вторые – отрицательный. Материалы р-типа накапливают в себе электроны, в то время, как в n-типе образуются дырки (места, где электроны отсутствуют). В момент появления на контактах электрического заряда они устремляются к р-n-переходу, где каждый электрон инжектируется именно в р-тип. Со стороны обратного, отрицательного контакта n-типа в результате подобного движения и возникает свечение. Оно обусловлено выделением фотонов. При этом не все фотоны излучают видимый человеческим глазом свет. Сила, которая заставляет двигаться электроны, называется током светодиода.

Эта информация ни к чему обычному обывателю. Достаточно знать, что светодиод имеет прочный корпус и контакты, которых может быть от 2-х до 4-х, а также то, что каждый светодиод имеет свое номинальное напряжение, необходимое для свечения.

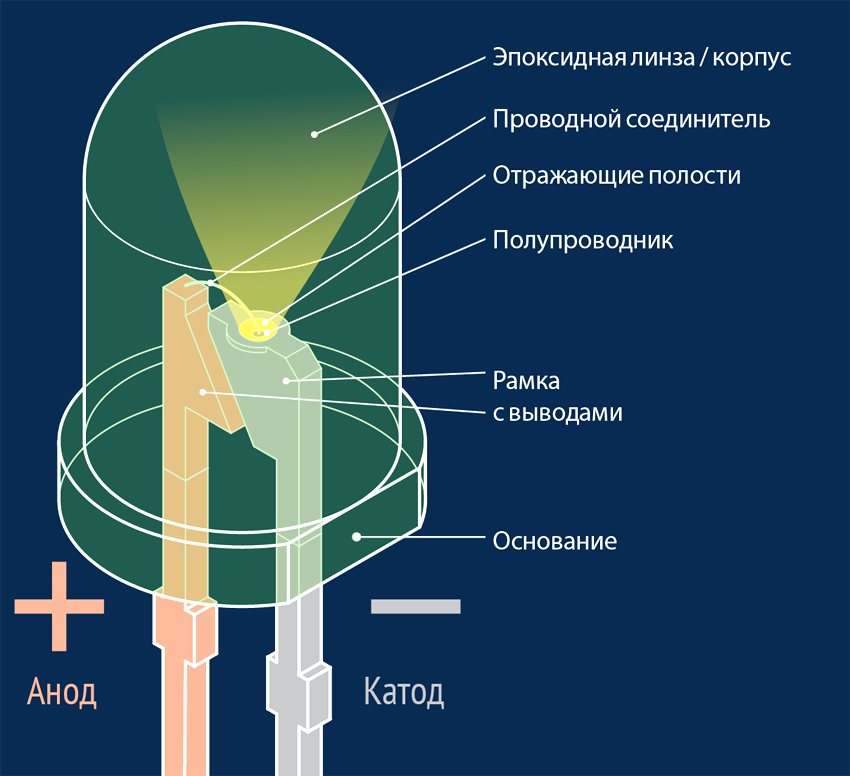

Устройство светового диода с пояснениями
Полезно знать! Подключение производится всегда в одинаковом порядке. Это значит, что если к контакту «-» на элементе подключить «+», то свечения не будет – материалы р-типа просто не смогут зарядиться, а значит не будет и движения к переходу.

Доработка готового светодиодного фонаря

В некоторых случаях проще купить недорогой готовый фонарик на светодиодах и с помощью небольших усовершенствований сделать более совершенную модель.

Например, в устройстве HG-528 HUAGE и подобных ему по схемным решением фонарях, часто выходят из строя диоды EL1-EL5. Проблема возникает из-за того, что хозяева часто забывают отключить полупроводниковые элементы при зарядке от сети.

Свой фонарик можно переделать так, что произвести зарядку будет невозможно, если не изменить положение переключателя SA1 так, чтобы отключить светодиоды. Кроме этого, недолговечные аккумуляторы этих устройств можно заменить на более энергоемкие литий-ионные приборы от мобильных телефонов. Для чего из фонаря удаляются выпрямительные диоды VD1-VD4 и фильтр, состоящий из емкости С1 и двух резисторов R1, R2.

На освободившееся место размещают после небольшого выпиливания пластиковых деталей корпуса аккумулятор от сотового. Последний медным проводом соединяется со схемой прибора.

У Lentel GL01 светодиодного аккумуляторного фонаря разработчиками допущена ошибка в электрической схеме, которая также приводит к выходу из строя устройство, если она включена на зарядку при не отключенных светодиодах. К тому же, параллельно включены 7 диодов, что является причиной неравномерности тока, протекающего через них во время работы фонарика за счет отличающихся вольт-амперных характеристик полупроводниковых элементов. Это приводит к частому перегоранию как самих светодиодов, так и резистора R4.

Если отдельные резисторы (45 – 55 Ом) включить с каждым светодиодом последовательно, и резистор R4 убрать из цепи, то величины токов выровняются. Чтобы исключить во время зарядки аккумулятора попадание напряжения на светодиоды зарядного устройства, нужно HL1 (индикатор) подключить к первому выводу SA1.

Что важно учитывать при выборе

В зависимости от назначения светодиодные фонари имеют разные показатели организации освещения. Чтобы оценить ту или иную марку светильников, нужно сравнивать по следующим показателям:

Яркость

Мощность светового потока измеряется в люменах. При длительном сроке эксплуатации либо, когда батарея разряжена, яркость может не соответствовать заявленной в технической документации.

Не путайте мощность светового потока с мощностью потребления энергии (она измеряется в Ваттах и показывает, сколько лампа потребляет электричества для работы в стандартном режиме).

Дальность освещения

Она напрямую зависит от мощности светового потока. Светодиодный фонарь с мощностью 2000–2500 люмен может осветить площадь в радиусе 1500 м. (при условии, что нет тумана). Свет в 20–30 люмен осветит палатку или позволит прочитать карту в темноте.

На дальность также влияет наличие дефлекторов. Чем сконцентрированней луч, тем больше он имеет дальность.

Дефлекторы концентрируют луч света и сокращают угол рассеивания до 10–15˚.

Ресурс батареи

Элементами питания для светодиодов могут быть аккумуляторы, которые заряжаются от обычной сети, прикуривателя в машине или микро USB разъема. В зависимости от режима освещения особо энергоемкие аккумуляторы могут непрерывно работать на максимальной яркости до 8 часов, в режиме ночника до 48 часов.

Некоторые фонари работают от батареек. Самые энергоемкие литиевые батарейки, они меньше разряжаются в мороз. Наиболее универсальным вариантом является комбинация двух типов питания.

Удобство использования

Вес и размер. Чтобы фонарь не мешал обзору, не стеснял движения – оптимальный вес 75–160 гр., диаметр до 7–9 мм. Габариты налобного светильника зависят от типа элементов питания, количество светодиодов и дополнительных функций. Чем больше опций, тем больше устройство.
Режимы работы. В стандартных моделях есть 1–2 режима работы светодиодного фонарика: стандартный и режим ночника. Но в более продвинутых вариантах есть также режим: красного света, рассеянное свечение, сконцентрированный луч, стробоскоп и режим сигналов SOS.

Водонепроницаемость

Степень защиты от попадания влаги и пыли – это индекс на маркировке обозначается как IP, состоит из двух цифр от 0 до 6. Первая цифра обозначает защиту от попадания твердых частиц, вторая – от брызг. Например, IP67 – обозначает, что устройство герметично защищено от пыли, погружения на глубину 1 м. на 30 мин.

Герметичность и ударопрочность

Полностью герметичные налобные фонарики не пропускают в корпус пыль и воду. Но стоит учитывать, что для подводной охоты или дайвинга есть фонарь налобный профессиональный, который выдерживает не только погружение на 1 метр в течение 1–2 часов, но и давление воды. Такие фонари встроены в аквалангистское снаряжение.

Ударопрочность определяется, как способность сохранять рабочие качества при падении с определенной высоты. Такой показатель называется IK. Например, IK10 значит, что с налобным светодиодным фонариком ничего не случиться при падении с 10 метров.

Рекомендуем посмотреть видео на тему “Как выбрать правильный налобный фонарь”.

https://youtube.com/watch?v=y64oE4jhTuk

Типы фонариков по предназначению

К основным характеристикам светодиодов для фонариков относятся:

яркость;
интенсивность потока, которая зависит от оптической системы (диод, отражатель, система управления);
дальность (расстояние, на котором освещенность сохраняется на уровне 0,25 люкс);
время работы;
защита от внешних условий.

По назначению выделяются диодные фонари для военных, технического персонала и туристов.

Военные и специальные

Главное требование к военным и специальным диодным фонарям – прочность корпуса и влагозащищенность. К армейским фонарикам относятся тактические или охотничьи. Они закрепляются на ружье. Есть модели для краткоствольного и длинноствольного оружия. Используются для подсветки цели.

К специальному оборудованию относятся поисковые фонари. Они отличаются габаритными размерами, высоким уровнем яркости и прочностью. По типам выделяют недалеко светящие и дальнобойные. Первые имеют широкий угол луча, у вторых пучок света узкий. Питание происходит за счет аккумулятора. Используются спасателями, военными, егерями.

В специальные и военные фонари устанавливаются мощные диоды типа Cree. Могут использоваться фонарики с десятками диодов.

Для технического персонала

Фонари для персонала должны быть удобными, компактными и отличаться долгим временем работы. Такие устройства должны иметь аккумулятор большой емкости. Вес прибора не должен усложнять передвижение работника. Оптимальным вариантом будет фонарь на лоб. Дальность его освещения до 30 метров. Фонарики оснащаются функцией выбора оптимального режима свечения. Используются туристами, охотниками, автомобилистами, строителями.

https://youtube.com/watch?v=rYZkLDoFBFk

Для отдыха и туризма

Туристические фонари должны быть устойчивыми к механическому воздействию и условиям окружающей среды. Питание подобные устройства получают от батарейки или аккумулятора. В туризме могут использоваться как специальные и военные фонари, так и обычные карманные устройства.

Существуют кемпинговые фонарики – они внешне похожи на керосиновую лампу. Дают широконаправленный свет. Удобны при подготовке к ночлегу.

Существует вид фонарей, используемых под водой. Они используются при дайвинге. Главное требование – полная водонепроницаемость и высокая яркость свечения. Управляются крупным рычагом или кнопкой. Фонари питаются от аккумулятора. Подводный фонарик нежелательно использовать на воздухе при максимальном свечении, так как они рассчитаны на охлаждение в воде.

Спектр излучаемого света

Светодиоды бывают разных цветовых температур, теплые или холодные и имеют оттенки от теплого слегка желтого, как у обычной, привычной народу лампочки накаливания, до отдающего в синеву, холодного оттенка. Выбор за вами. Все напрямую зависит от задач и целей, которые вы ставите при покупке фонаря, и, конечно же, от индивидуального восприятия того или иного цвета.

Так, например, для летней, теплой погоды, лучше всего выбирать теплый цвет светодиода, который будет с легкостью использоваться на открытом воздухе и не сделает краски зеленой травы серыми.
Холодные цвета светодиода кажутся наиболее яркими, но, при этом обладают не очень хорошей цветопередачей, по сравнению с теплыми оттенками. Кстати, самая плохая цветопередача у холодных оттенков красных и желтых цветов. Холодные оттенки можно и нужно использовать в зимний период или в помещении. Именно в таких ситуациях они не столь важны, не искажают цвет пмредметов и выглядят яркими. К слову говоря, если фонарь используется в каких-то профессиональных действиях, при которых нужно разглядеть все мельчайшие подробности, оттенки цвета или предметы, светодиоды могут не подойти в принципе.

Выносной блок

Модели с выносным блоком существенно уменьшают вес конструкции, которая будет висеть у вас на лбу.

Кроме того, в выносной части можно разместить уже не один, а сразу два, три и более элемента питания.

Ошибка №2
Только не думайте, что это увеличит яркость в МАКСИМАЛЬНОМ режиме.

Из-за гораздо меньших размеров, блок со светодиодом на лбу в одиночку не справится с повышенным тепловыделением. Сколько бы аккумуляторов вы не подключали.

Зимой внешний блок удобно прятать в кармане куртки, увеличивая тем самым продолжительность работы девайса.

Здесь имеются в виду модели с длинным шнурком, а не те, что с батарейками на затылке.

К сожалению, именно в этом сегменте (АКБ на затылке) больше всего распространено низкокачественных фонариков. Особенно на Али Экспресс.

Помимо плохих световых характеристик это относится и к сборке. В первую очередь выходит из строя провод от внешнего блочка.

Крепление крышки постепенно разбалтывается и начинает плохо закрываться.

Ошибка №3
А еще во многие корпуса (моноблоки тоже) вы попросту не сможете вставить незащищенные батарейки 18650 (без пипки).

У вас не хватит длины, чтобы плюсовой контакт достал до своей пластины.

Купили фонарик, вставили батарейки, а он не работает. Что делать?

Придется подкладывать круглые неодимовые магнитики. Без этого света не получите.

Ошибка №4
Ко всем прочим проблемам прибавьте потери напряжения на проводе от батареек внешнего блока до светодиода.

Для наглядности – вот такое напряжение может уходить с блочка АКБ (смотри на табло мультиметра):

А такое доходить до его головной части

И это еще замеры в среднем режиме яркости! Когда батарейки уже садятся, каждая десятая вольта на счету (0,1V).

В общем, здесь работает универсальное правило любого изделия – чем меньше узлов, тем надежнее устройство.

Хорошие модели фонариков с раздельными блоками найти гораздо проблематичнее (Nitecore HC70, Olight Array).

Как переделать обыкновенный фонарик в светодиодный

Цена мощных фонарей от 20 до 500 долларов. В то же время за пару долларов можно приобрести обыкновенный фонарь с качественным корпусом, который при минимальных вложениях превратится в мощный источник света на диодах.

Какой светодиод лучше для фонарика? Используемый светодиод должен быть рассчитан на напряжение до 5 вольт и обладать компактными размерами.

Самый яркий светодиод для фонарика

Если вы хотите собрать очень мощный фонарь при минимальных вложениях обратите внимание на такую модель, как Luminus SST-90-WW Star 30Вт. Напряжение питания у него 3-3,7 вольта, что позволит сделать фонарь достаточно компактным

Световой поток при потребляемом токе 9000мА — 2300 люмен. Понятно, что от пальчиковых аккумуляторов, а тем более от обыкновенных батареек он нормально работать не сможет.

Для изготовления такого фонаря лучше использовать массивный корпус в который можно будет установить один или два аккумулятора на 6 вольт по 6Ач.

Для охлаждения матрицы потребуется массивный радиатор и драйвер питания.

Переделка в таком варианте стоит 35-40 долларов, но аналогичные по мощности готовые решения стартуют от 100-120 долларов.

При создании аналогичной конструкции на трёх ярких светодиодах для фонарика Cree XM-L2 T6 10Вт, конструкция обойдется почти в два раза дешевле, за счёт цены драйверов и самих диодов.

Информация о расчете драйвера питания и правильном подключении светодиодов.

Самодельный яркий фонарик

Выбирайте для фонарика компактный диод мощностью до 1Вт. Напряжение питание диода 3,2-3,6 В, потребляемый ток 300мА, световой поток 100 люмен. Относительно невысокая мощность позволит обойтись без радиатора охлаждения.

При размере светоизлучателя 25 х 25 мм на него возможно установить 9 таких светодиодов с суммарной яркостью 900 люмен. В качестве драйвера возможно использовать бюджетный стабилизатор тока LM317 (подробнее о lm317). При суммарном потреблении тока до 2700 мА, питать этот фонарь можно от двух пальчиковых аккумуляторов.

Общие затраты на переоборудование не превысят десяти долларов.

https://youtube.com/watch?v=6otAmgU0D3Y

Оптическая система фонарика

рассеиванием

расфокусированный (рассеянный) луч (Floodlight). Почти все фонарики умеют светить широким потоком, заливая все вокруг мягким светом. Идеальный вариант для того, чтобы светить себе под ноги, готовить, ремонтировать и т.п.. Более того, рассеянный свет вряд ли ослепит других людей.
сфокусированный луч (Spotlight). Сфокусированный световой поток предназначен для того, чтобы смотреть вдаль… вопрос только в этой дальности.
комбинация предыдущих способов.

Обозначение дальности
луча по ANSI FL-1

Расстояние, на котором освещенность составит 0,25 люкс (что примерно как свет полной луны в ясную погоду) называется дальностью луча.

Существуют фонари со сменной фиксированной оптикой. Конечно, менять оптику в темноте в процессе работы неудобно, но вот заранее оптимизировать фонарь под те или иные задачи вполне реально.

Отражатели (рефлектор)

параболические
глубокие эллиптические

ПараболическиеГлубокие эллиптическиеГладкий рефлектор (в англоязычной терминологии – smooth)
Текстурированный (в англоязычной терминологии – Orange Peel)

Металлический или пластиковый?

Налобный фонарь может быть либо пластиковым, либо металлическим (анодированный алюминий).

Ошибка №1
Пластик однозначно лучше, потому что он легче. Ведь носить фонарь на голове, это совсем не то, что носить его в руках.

С одной стороны кажется, что пластик — это хороший выбор из-за меньшего веса и цены.

Это действительно так, если вы профессионально занимаетесь велоспортом, бегом, или налобный фонарь вам необходим для кратковременных домашних работ (спуститься в подвал или залезть на чердак пару раз в месяц).

Но во всех остальных случаях — охота, рыбалка, длительные и кратковременные походы за город на природу – смотрите в первую очередь на алюминиевый корпус.

В этих ситуациях недостатки пластиковых изделий перевешивают все его достоинства.

Вес фонаря зачастую переоценивают. Послушаешь некоторых специалистов и складывается впечатление, что здоровые мужики в один миг стали барышнями с лебедиными шеями.

Недостатки пластика:

Во-первых, из-за плохого отвода тепла от светодиода, уменьшается его срок службы. Иногда светодиод просто отваливается от подложки.

Во-вторых, по-настоящему ярких и качественных пластиковых фонарей вы не найдете.

Честный продолжительный режим свечения для них – 150 люмен. Самое лучшее на что можно рассчитывать – 300Лм.

Там, где в рекламных буклетах пишут гораздо большие значения – это всего лишь КРАТКОВРЕМЕННЫЙ турборежим.

Обусловлено это как раз худшим теплоотведением пластикового корпуса.

Петли в местах крепления ремешка начинают со временем трескаться и ломаться. Пластиковый налобный крепеж заметно проигрывает силиконовому.

Питание в таких фонариках либо пальчико-мизинчиковые батарейки (АА/ААА), либо встроенный АКБ своего производства.

Очень-очень редко – элементы 18650. Отсюда – меньшее время автономной работы.

Поэтому для длительного использования налобного фонаря всегда выбирайте алюминиевый корпус.

К тому же, если хорошенько поискать, то и в этом формате можно найти отличные миниатюрные модели, которые практически не будут ощущаться на голове (Acebeam H40).

Применение светодиодов

Сферы применения светодиодов постоянно расширяются. Первоначально они использовались как световые индикаторы в схемах включения или работы электронной аппаратуры. Например, включение передатчика, переход на повышенную или пониженную мощность и т.д. Могли фиксировать автоматическое включение, например, при появлении сигнала вызова или для привлечения внимания. Использовались мигающие или одноцветные светодиоды – красные, желтые, зеленые, синие.

Малогабаритные сверхъяркие DIP-светодиоды соединяли в последовательно-параллельные цепочки и питали их прямо от сети 220 В. Поместив такие последовательные группы диодов в прозрачную гибкую ПВХ-трубку и залив их прозрачным герметиком, получили «гибкий неон» – светящийся «жгут». Его можно проложить по бортику бассейна, бордюру дорожки, украсить крышу дома или дерево в саду.

Использование гибкого неона.

Появление гибких многослойных плат и SMD-корпусов для поверхностного монтажа привело к созданию гибких светодиодных лент.

Вначале это были средства декоративной отделки интерьера помещений. Увеличение мощности SMD-диодов и плотности их размещения на плате позволило начать использование светодиодных лент вначале для вспомогательного, а потом и основного освещения. Увеличение степени пылевлагозащиты лент привело к их использованию для декоративной подсветки, а потом и основного освещения в условиях улицы.

Одновременно шла разработка светодиодных ламп для замены ламп накаливания в светильниках – бра, люстрах, настольных лампах. Появились лампы-ретрофиты – полные аналоги ламп накаливания и люминесцентных трубок по форме, размерам колб, напряжению питания. Началась постепенная замена ламп накаливания на светодиодные ретрофиты. При этом прекращалось производство ЛН – вначале 100 Вт и более, потом 75, 60 и т.д.

Разработка мощных единичных светодиодов, особенно в корпусе Emitter или PCB Star, способствовала появлению фонариков со встроенным аккумулятором. Яркость и длительность свечения после одного цикла заряда в разы превосходила прежние модели.

Отличная управляемость светодиодов электронными средствами — контроллерами и диммерами – регуляторами яркости, позволила использовать мощные прожекторы в светодинамической иллюминации улиц и площадей городов и поселков в любом регионе страны.

Применение в декоративной подсветке зданий.

Светодиодные ленты типа RGB, RGBW и RGBWW дали возможность не только получить мощные потоки белого света, но и в широких пределах изменять его белый оттенок от желтоватого теплого до синеватого и голубого холодного.

Управляемость новых источников света позволяет широко использовать их в световой рекламе – «бегущих строках», световых табло, информационных экранах и т.п. Используют эти яркие цветные и белые источники света в фасадной рекламе и на крышах – плоские и объемные буквы и рисунки, фирменные названия, изображения товарных знаков и многое другое.

И все эти конструкции работают много дольше аналогов на обычных лампах, почти не требуя обслуживания и потребляя при этом в разы меньше электроэнергии. Технические характеристики светодиодов и светотехнической аппаратуры постоянно растут. Стоимость светодиодов уменьшается, а применение расширяется.

Как посчитать время работы фонарика от батареек или аккумуляторов

Время работы напрямую зависит от емкости аккумулятора. Чтобы измерить точное время, нужно знать ток, который потребляет фонарик. Это значение будет отличаться в разных режимах. Время свечения будет равно емкости аккумулятора, деленной на ток. Таким образом, фонарик емкостью 2200mAh при слабом режиме работы 0,2А проработает 11 часов. В сильном режиме с током 0,8 А фонарик проработает чуть менее трех часов.

Емкость аккумулятора указывается в паспорте фонарика или на самом аккумуляторе. Потребляемый ток также указывается в паспорте или его можно узнать по маркировке светодиодной матрицы.

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток

ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Выбираем лучшие светодиоды для фонарика
