Как выбрать и пользоваться клеммниками wago для соединения проводов

Содержание

Электротехнические характеристики

Количество контактов

определяет возможное количество проводников для подключения. Обычно используются клеммники с 2-24 контактами. Хотя максимальная длинна колодки и кол-во контактов определяется техническими условиями заказчика и возможностями производителя. Так, существуют модели, рассчитанные на 72 проводника.

Сечение провода

определяет максимально и минимальное сечение проводника, подключаемого к клемме. Интервал варьируется в зависимости от производителя, стандартный диапазон: от 0,08 до 2,5 мм2.

Шаг контактов

определяет расстояние между контактами на клемме. Обычный диапазон: от 2.5 до 10,16 мм.

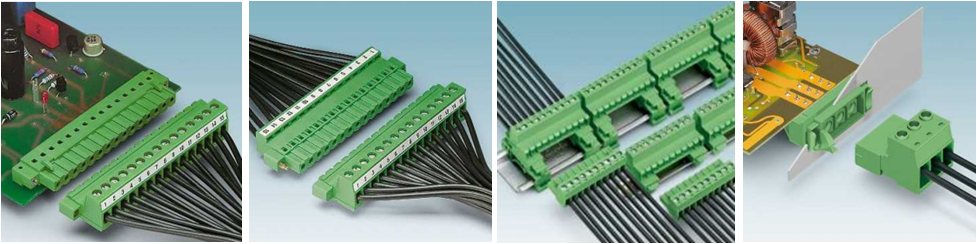

Тип подключения кабель-плата, кабель-кабель, на дин-рейку, кабель- панель

Напряжение/сила тока

 определяют соответствующие параметры для различных моделей клемм. В зависимости от специфики использования клемм, технические требования к току могут принимать кардинально разные значения. Но ассоциацией UL установлен минимальный порог в 250V и 12А.

Выдерживаемая температура

 определяет диапазон, в пределах которого гарантируется стабильная работа клеммника. Данный параметр зависит от материала корпуса и материала контактов. Клеммники, выполненные из LCP (жидкокристаллический полимера) выдерживают более высокую температуру –  до краткосрочного скачка до +250С

Как выбрать клеммник

Не нужно отдавать предпочтение самым дешёвым производителям. Разработчики электротоваров средней и высокой ценовых категорий следят за своей репутацией, соответственно, за качеством продукции

Из технических параметров колодки важно заострить внимание на следующих:

  1. максимальное рабочее напряжение;
  2. длительный максимальный ток;
  3. сечение подключаемого провода (мм квадратные);
  4. количество зажимов;
  5. рабочая температура и условия окружающей среды;
  6. назначение (токоведущие, заземляющие).

Клеммные колодки для заземления

В отдельную группу относятся клеммные колодки заземления. Их можно отличить по характерному жёлто-зелёному цвету корпуса и металлическим защёлкам для крепления на DIN-рейку. В таких клеммниках прижимные механизмы (те, что удерживают провод) электрически соединены с DIN-рейкой и токопроводящим корпусом щитка. Данная модификация используется исключительно при монтаже защитного заземления.

Клеммная колодка для заземления

Ремонт контактного соединения

Контактное соединение допускается зачищать напильником или надфилем с номером не ниже 2. На месте контактных соединений делают надпайки из мягких сплавов.

Время от времени контактную поверхность очищают от оксидной пленки. Для этого используются:

  1. Надфиль 2 номера и ниже.
  2. Рубильник. Когда включаем, то нож замыкает и сдирает оксидную пленку. Но рубильник не рассчитан на частое использование, поэтому нельзя делать это часто.
  3. Применение флюсов.

Согласно нормам, переходное сопротивление контактов должно быть не более чем на 10% больше сопротивления для такого же размера прямого участка проводника.

Сделанное контактно соединение не должно уменьшать механическую прочность жилы. Нельзя ломать, сверлить и срезать провод. А также должно иметь запас на повторное соединение. И не должно создавать гальванической пары.

Минимум соединяется через болтовой соединение, разделяя проводники гайкой. Подключение более двух жил не допускается. И рекомендуем поставить гравер, чтобы защитить от ослабления контакта.

Алюминий обладает свойством текучести при температурном воздействии, поэтому время от времени необходимо их подтягивать. Желательно раз в год.

Монтаж колодок и соединение проводов

Устанавливаются колодки на установленные дин-рейки, нажатием. Колодка приставляется к рейке местом крепления и защелкивается. По ДИН-рейке колодка двигается почти свободно. Есть колодки с механизмом защелкивания, как у автоматов защиты.

Для соединения проводов в колодке, с конца провода снимется изоляция на 10-12 мм. Винт колодки, если она винтовая, обычно откручен. Защищенный конец провода вставляется в колодку, винт прочно затягивается. В пружинных колодках чтобы вставить провод в гнездо, нужно оттянуть зажим, вставить провод в контактное гнездо и отпустить зажим. Вместо зажима может использоваться поворотный рычаг.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм 2. соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

  • электрическую;
  • электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного использования клеммы. Они — одна из составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

  • ножны;
  • окольцованные;
  • штыри;
  • в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

самозащелкивающиеся

под отвертку (BAM от ABB)

Правила выполнения качественных соединений

Хотя использование клеммных колодок не требует специальной квалификации работников, всё же существуют некоторые базовые монтажные правила. Прежде чем их описать, отметим, что внутренний механизм любой клеммы — строгая механическая модель, поэтому монтаж нужно проводить таким образом, как это задумано разработчиками изделия.

Прежде всего, обращаем внимание на тот факт, что абсолютно все клеммы рассчитаны на подключение жил проводника строго цилиндрической формы. Именно по этой причине край жилы перед зачисткой нужно тщательно выровнять, после чего снять изоляцию специальным инструментом — стриппером

По части использования втычных клеммных колодок можно ограничиться только правильной подготовкой жилы.

Проходные винтовые клеммники в использовании более специфичны. В отличие от распространённого мнения, наличие двух винтов не предполагает индивидуального зажатия ими каждой жилы. Зачистку нужно проводить на глубину меньше длины токопроводящей втулки на 1–2 мм. При отпущенных винтах зачищенные концы заводят в колодку с противоположных сторон и располагают параллельно, затем производится затяжка. Винтовые клеммы концевого типа предназначены для обжатия скруток, то есть предварительно жилы свивают косичкой, после чего винт, врезаясь в центральную часть, упреждает раскручивание скрутки под действием сил остаточной упругости.

Барьерные клеммные колодки имеют контактные площадки со специально подготовленной поверхностью. Их не следует подчищать даже перед вторичным использованием, наличие микроскопических рисок от абразива сильно сокращает площадь контакта. Следы окислов допускается удалять только обычным ластиком. Также винтовые клеммы представляют исключение по части подготовки жил. Оптимально, если край проводника будет скручен в кольцо для предотвращения перекоса прижимной шайбы. От этого правила можно отступить, если жилы заводятся под болт парно с разных сторон. Для барьерных клеммников особенно остро стоит вопрос контроля усилия затяжки, поэтому при выполнении ответственных соединений лучше обзавестись динамометрической отвёрткой.

Винтовые клеммные колодки, в принципе, не предназначены для соединения многопроволочных жил, однако могут использоваться в этих целях при условии, что номинальная нагрузка на проводник существенно ниже допустимой. Предварительно концы жил нужно обязательно опрессовать втулочными наконечниками. Втычные клеммы использовать для соединения многопроволочных жил категорически запрещено даже при условии их опрессовки.

рмнт.ру

23.01.18

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

Пружинные

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:

  • для монтажа не требуется опыта и инструментов;
  • зачищенный конец провода фиксируется пружиной после вставления в паз;
  • соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

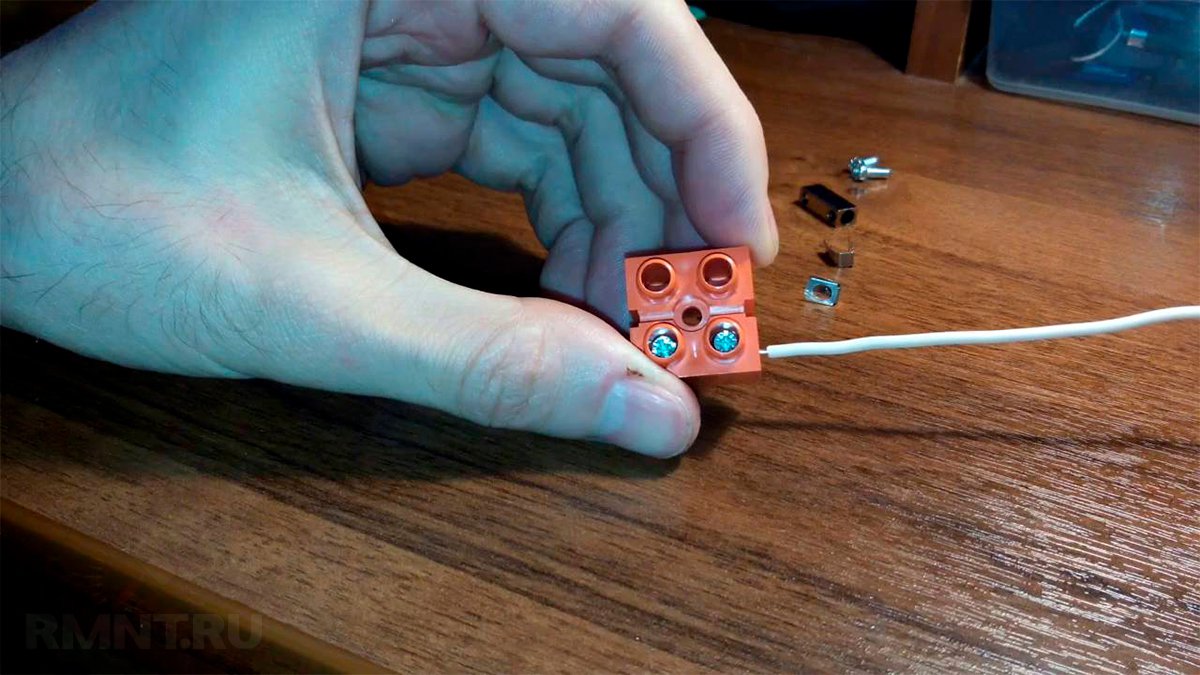

Винтовые

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:

  • возможность использовать многократно;
  • колодка состоит из множества частей;
  • монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

  • чувствительность к вибрации;
  • не рекомендуется для алюминиевого кабеля;
  • требуется регулярное обслуживание (затягивание винтов).

Ножевого типа

Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:

  • ускоряется монтаж;
  • компактные габариты;
  • не требуются профессиональные навыки для установки.

Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.

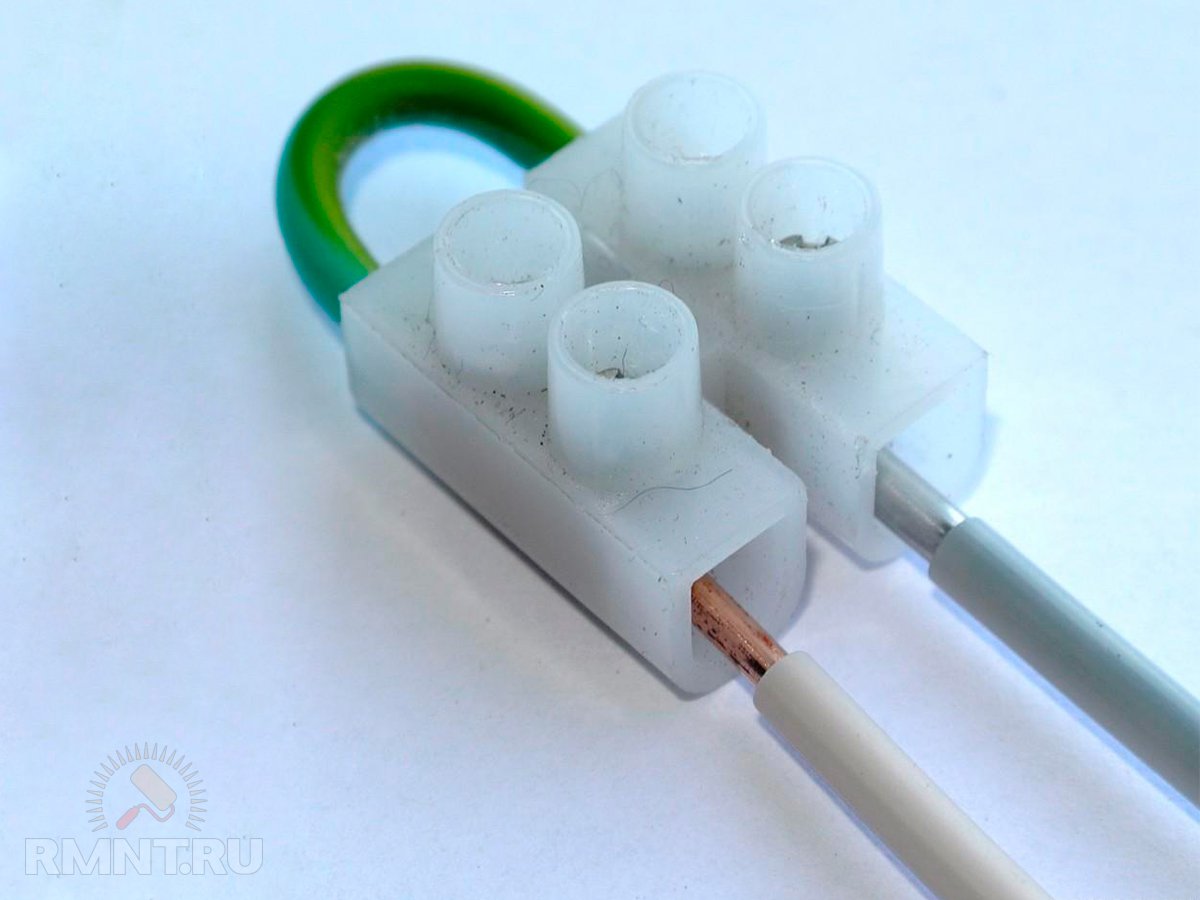

Клеммы на пластиковых колодках

Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.

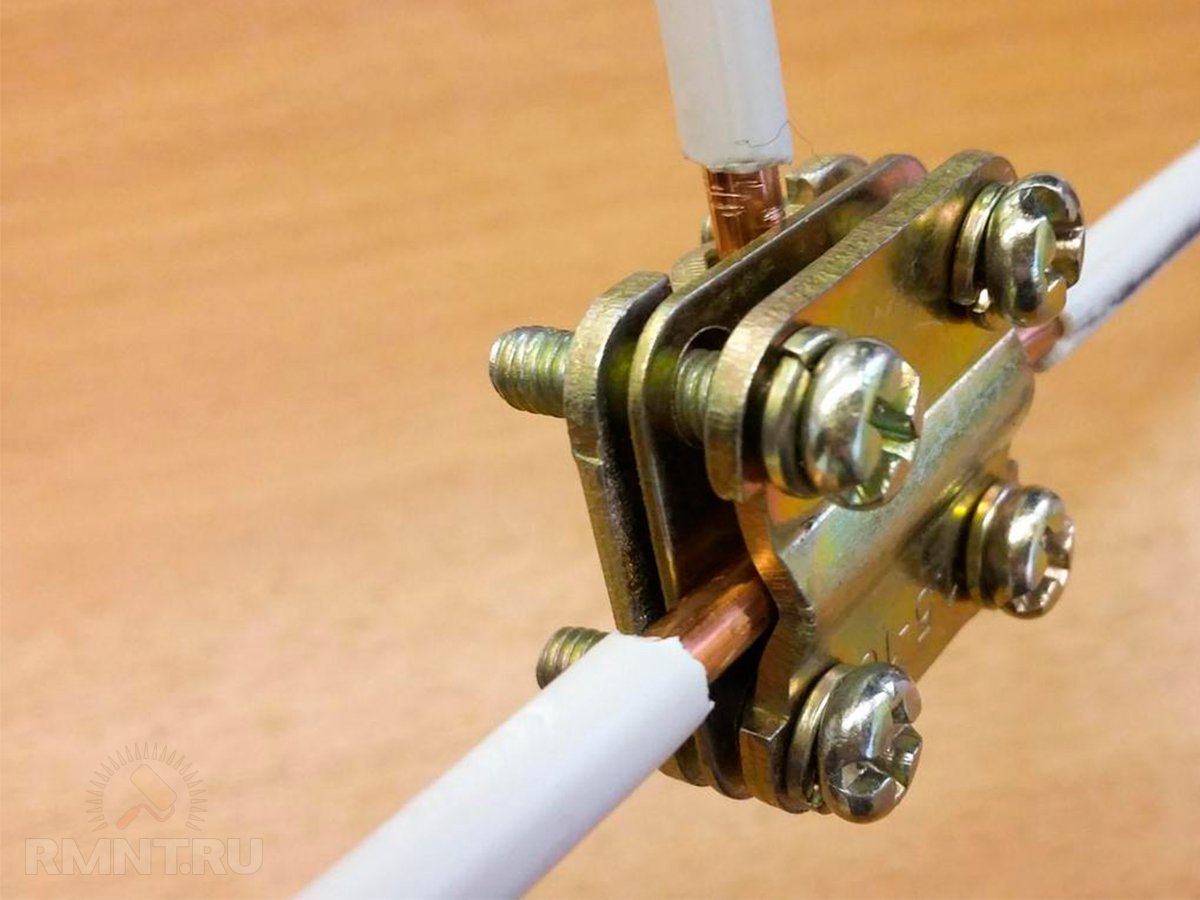

Зажимы для ответвлений типа «орех»

Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.

Для распределительных коробок

В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.

С предохранителем

Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.

Соединения сваркой

Самый надежный способ соединения проводов — это соединение сваркой. Свариваться должны провода только из одного материала, либо только медные, либо только алюминиевые. Технология сварки проста, но возникает вопрос в приобретении сварочного аппарата и определенного опыта в работе.

Провода очищаются от изоляции, производится их скрутка с последующим отсечением конца до равной длины каждого провода. И только потом производится сварка конца. На конце образуется маленький шарик от расплавленного металла.

Изолировать оголенные концы проводов надо .

Соединение сваркой получается компактным, надежным в эксплуатации и долговечным. Соединение легко вмещается в распаячную коробку и не теряет контакт при укладывании в нее.

Базовая информация о батарее

Батарея машины скапливает энергию, чтобы далее её можно было использовать для включения двигателя, фар, стеклоочистителей. Ток передаётся во всю электронику машины, когда двигатель не функционирует. В подавляющем большинстве модификаций применяются свинцово-кислотные батареи. Принципиально знать, какие аккумуляторные клеммы лучше, и подобрать правильную батарею. Они также выбираются по предназначению. Возможность зарядки также весьма важна

При подборе аккумуляторов от различных изготовителей важно учесть лишь несколько критериев

Можно выбрать два типа устройств:

  • которые необходимо обслуживать;
  • которые не нуждаются в обслуживании.

Проблема в том, что в первом случае собственник машины имеет возможность сменить повреждённые детали в период работы аппарата, но в другом случае батарея запечатана — нет потребности систематически её контролировать либо наполнять. Способ зарядки, кроме того, играет главную роль. Есть заряженные и сухие батареи. Разница между ними состоит в том, что для сухой необходимо перемешать особые компоненты в сложных пропорциях, чтобы приобрести жидкость, какую необходимо налить. Поэтому в том случае, если нет стремления вторгаться в систему, нужно выбирать правильные заряженные батареи. Кроме того, они имеют специальные покрышки с системой разъединения. Они оберегают электролит от разливов и батарею от чрезмерного испарения влаги.

Рекомендуем: Как правильно поднять плотность электролита в аккумуляторе

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

  1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
  2. Возможность довольно быстрого подключения без использования специализированного инструмента.
  3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
  4. Высочайшая надежность контактов.
  5. Возможность внесения изменений в проводку, не нарушая соединения.
  6. Наличие отдельного гнезда для каждого провода.
  7. Высокая виброустойчивость и ударопрочность.
  8. Автоматическое регулирование усилия зажима на провод.
  9. Отсутствие необходимости в уходе и специальном обслуживании.
  10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
  11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
  12. Прекрасное соотношение качества и цены.

зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

4.Ответвительные сжимы

Ответвительный сжим «Орех»

Ответвительные сжимы, иначе называемые «Орехи», позволяют сделать ответвления от несущей жилы. Чаще всего используются вне квартиры и дома из-за больших рабочих диаметров провода.

Для присоединения к несущей жиле ответвления эта жила зачищается на расстояние, равное длине металлических пластин, так же зачищается и провод ответвления. Оба провода укладываются в желобки пластин и стягиваются винтами.

Содержимое сжима

Подобными сжимами можно соединять и разнородные провода, т.е. медь и алюминий.
Все остальные соединения, до сих пор еще применяемые  в быту и даже кое-где на производстве, а именно: скруткой, скруткой с последующей пайкой, по современным правилам ПУЭ не допускаются.

Процесс соединения проводов

Для того, чтобы в домашних условиях самостоятельно соединить провода, необходимо приобрести следующее оборудование:

  • клеммы.
  • провод, или как его называют специалисты, витая пара, который имеет 8 жил и различается по цветам: изумрудный, бурый, лазурный, морковный;
  • острый нож для того, чтобы зачистить провод;
  • инструмент для обжима кабеля;
  • фигурную отвертку;
  • дрель;
  • короб для установки;

Для того, чтобы правильно подключить розетку, необходимо поэтапно выполнить определенные действия:

  1. Обрезаем концы провода с помощью острого ножа.
  2. Зачищаем провод при помощи лезвия.
  3. Складываем все проводки параллельно друг другу.
  4. Закрепить провода наконечником таким образом, чтобы проволоки выступали примерно на 1 сантиметр.
  5. Вставить наконечник в клемму и зафиксировать с помощью винта.
  6. Провести провод вдоль пола (если же существует необходимость можно скрыть его в коробе или готовых стробах);
  7. Если кабель скрыт, следует установить короб для монтажа (с помощью дрели сделайте небольшое отверстие в стене, в которую следует установить короб, используя саморезы и дюбеля);
  8. При открытом способе проводки, монтируют кабель к стене при помощи скоб, либо с помощью пластикового короба.
  9. После вышеперечисленных действий, подключаем электричество и проверяем правильность соединения всех элементов.

Если работа завершена, но подключение к электрической сети не произошло, следует проверить качество выполненной работы. Во избежание такой проблемы, следует работать со специальным тестером для кабеля.

После положительного результата проверки подключения к электричеству, можно приступить в фиксации розетки. Обязательно следует аккуратно поместить кабель в коробке, после чего прикрепить розетку шурупами. В конце работы можно украсить розетку декоративной накладкой.

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т

д

д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

  • Вот основные и наиболее распространённые среди них:
  • Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
  • Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
  • Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.

Материал:

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Достоинства и недостатки видов соединении

Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.

Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.

  1. Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
  2. Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.

Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Распространенная проблема: как соединить алюминиевый и медный провод

С такой задачей часто сталкиваются жители домов советской постройки. В то время практически вся проводка выполнялась с помощью алюминиевых жил. Современные электрики в основном используют медный провод. Как соединить алюминиевый провод с медным? Есть скептики, которые утверждают, что такое соединение невозможно. Не стоит им верить. Если грамотно использовать методики, которые мы приведем ниже, коммутация будет надежной и долговечной.

Как уже говорилось, обычная скрутка для такого соединения не подойдет. Контакт меди и алюминия сильно греется и может повредить изоляционный слой.

Вариант 1 – болтовое крепление

Это простой и доступный метод, для которого используют стальные гайку, болт и шайбы. Из-за внушительных габаритов такого крепежа его вряд ли получится разместить в современной небольшой распредкоробке. Но зато подобная коммутация позволяет объединить проводку не только из разного металла, но и с разным сечением. Подобные соединения легко разбирать и собирать при необходимости.

Видео рекомендации по болтовому соединению:

Вариант 2 – соединение «орех»

Название такого соединения придумали электрики из-за внешнего сходства. Для крепежа используют специальную обжимку, которая продается в магазинах электротоваров. Устройство представляет собой две плашки с пазами для проводников. После фиксации жил плашки обматываются изолентой.

На практике это выглядит так:

Вариант 3 – клеммный коммутатор

Простой в установке и надежный вариант соединения. Колодку подбирают в соответствии с сечением проводов. Зубчатые крепежи обеспечивают надежную фиксацию жил. Нужно помнить, что алюминий не любит винтового соединения, так что придется периодически проверять контакт, не дожидаясь его ослабления.

Рекомендации по установке коммутатора:

https://youtube.com/watch?v=AfdybUU-7tE

Когда клеммник для электропроводки незаменим

Существует целый ряд случаев, в которых клеммная колодка представляется наилучшим или даже единственным выходом и ситуации.

  • Соединение несовместимых по химическим свойствам проводников. В старом доме с алюминиевой проводкой вам необходимо сделать ответвление медными кабелем. Большинство современных клеммников осуществляют токопередачу через независимую шину, одинаково подстроенную по окисные пленки металлов. Коэффициенты эл. сопротивления нивелируются, и система работает надежно.
  • Вы решили повесить новую люстру, подключить светильник. Проще простого: главное не забыть какая жилка куда подключалась, взять самозажимной клеммник и быстро повторить соединение.
  • Распределение электрооборудования и, как следствие, схема электроснабжения загородного дома выполнены грамотно. Можно рассчитывать, что в этом случае клеммники прекрасно разместятся в распредкоробках и избавят вас от необходимости использования паяльника и изоленты.

Таких примеров можно привести бесконечно много, а вывод один: если клемники для электропроводки кто-то придумал, и они широко используются в электротехнических работах, значит, это полезная и нужная вещь.

Как и чем надо соединять провода

Кроме клеммников электрики применяют разные способы соединения жил электрокабелей. Вот они:

  • пайка – используется, когда есть уверенность, что участок соединения не будет нагреваться;
  • сварка – отличный вариант, но требующий применения специального оборудования;
  • опрессовка, где применяются специальные гильзы;
  • болтовое соединение – обычно применяют, если необходимо соединить провода, изготовленные из разных металлов.

То есть получается, что, выбирая способ стыковки, необходимо учитывать несколько факторов. А именно:

  • толщина жил кабеля;
  • металл, из которого они изготовлены;
  • условия эксплуатации стыка;
  • количество соединяемых жил;
  • вид изоляционного материала, используемого в кабельной продукции.

Конечно, не все электрики отказались от скрутки. Особенно, когда соединяются провода небольшого сечения. Их проще и быстрее скрутит пальцами и обмотать изолентой. Хотя уже во всех нормативных документах изоленту исключили из числа материалов, которые могут создать безопасные условия эксплуатации электрических сетей. Вместо нее рекомендуют применять термоусадочную трубку.

Термоусадочная трубка для изоляции соединения проводовИсточник setgroup.ru

Ее просто насаживают на место соединения и нагревают, к примеру, зажигалкой. Трубка нагревается, частично расплавляется и сжимает место стыка, изолируя его. Это не так быстро, как с изолентой, но в несколько раз надежнее.

Все выше обозначенные методы соединения проводов сложны, требуют наличия или специализированного оборудования, или какого-то инструмента. В этом плане клеммники и проще, и надежнее, и дешевле. Поэтому дальше будем разбирать только клеммные зажимы.

Преимущества и недостатки соединения жил кабелей клеммами

Преимуществ соединения проводов в распределительной коробке достаточно. Основными можно назвать быстрый монтаж, возможность повторного использования и то, что такие соединители позволяют коммутацию жил, изготовленных из различных материалов. Но если есть достоинства, должны быть и недостатки. Среди них отметим следующее:

  1. Самозажимные соединители рассчитаны на определенную нагрузку и сечение, превышать которые нельзя;
  2. Одноразовые клеммники не предназначены для соединения гибких жил кабелей;
  3. Они боятся высоких температур. В случае нагрева пружина может ослабнуть, что уменьшит контактное давление и, как следствие, плотность соединения.

Варианты клеммников, присутствующие на прилавках магазинов электротехники
