Кабели силовые гибкие

Условия эксплуатации и характеристики АС

Характеристики проводников АС сильно варьируются от их сечения. Но есть и общие свойства, которые присущи всем изделиям этой категории:

• температура эксплуатации от –60 до +40°C (идеально для СНГ);
• солидный срок службы от 45 лет;
• максимальная допустимая температура +90°C;
• временное усилие на разрыв — от 160 МПа;
• гарантированный период работы 4 года;

Характеристики сталеалюминиевых проводов марки АС

Остальные свойства определяются исходя из сечения и длины провода. Электрические параметры некоторых кабелей марки АС приведены в таблице.

А ниже механические свойства проводов тех же марок.

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 10 кВ, кг/км (* — для диапазона сечений 25-185 мм2)

Для исключения повреждений кабелей, они должны наматываться на барабаны с диаметром шейки не менее, чем 18 (D+d) для одножильных кабелей в свинцовой оболочке, 15 (D+d) для многожильных кабелей в свинцовой оболочке и 25 D для кабелей в алюминиевой оболочке, где:
D — диаметр кабеля по металлической оболочке, мм;
d — диаметр круглой жилы или диаметр жилы круглой формы, имеющей ту же площадь поперечного сечения, что и секторная или сегментная жила, мм.

Стоимость АС

Стоимость кабеля в первую очередь зависит от количества материала, затраченного на его изготовление. Провод самого тонкого диаметра стоит дешевле. Для примера — цена кабеля сечением 16 мм2 составляет всего 12 Р/метр. Самые же толстые марки провода будут стоить в десятки раз дороже.

На цену влияет и тип торговли. Оптовая цена, как правило, существенно ниже. Поставщику выгодно иметь дело с большими объемами.

Другое важное достоинство сталеалюминиевого провода — это его простота хранения. Кабель устойчив к большому разбросу температур окружающего воздуха и практически не подвержен влиянию влаги

КАК РАЗОБРАТЬСЯ В МАРКИРОВКЕ ПРОВОДОВ

Маркировка провода

Существует большое количество различных марок провода – ПВС 2х0,75; ПУГВ 1х2,5; ШВВП 2х0,5; АППВ 2х2,5; ПУГВВ 2х1,5 и т.п., но что означают эти буквы и цифры в их маркировке?

В маркировке провода, после буквенного обозначения цифрами записывается число токопроводящих жил и площадь их сечения, т.е. надпись 3х1,5 означает, что провод содержит три жилы площадью сечения полтора миллиметра каждая.

Для маркировки провода принята следующая классификация:

• “А” – алюминий. Обозначает, что материалом токопроводящих жил является алюминий, если буква А отсутствует, значит в основе провода медные токопроводящие жилы;
• “П” – означает “провод”;
• “ПП” – “плоский провод”;
• “Г” – гибкие токопроводящие жилы. (например, ПРГИ).

После буквы “П” ставится буква, которая характеризует материал изоляции:

Кроме этого, изоляция часто защищается различными оболочками:

• “В” – провод имеет дополнительную оболочку из ПВХ-пластиката;
• “Н” – негорючая оболочка;
• “Л” – оплетка из хлопчатобумажной пряжи, покрытой лаком. Букву Л ставят на последнем месте в обозначении марки провода;
• “ТО” – оплеткой пропитанная противогнилостным составом, для прокладки в стальных трубах (например, ПРТО).

Провода для воздушных ЛЭП расшифровываются следующим образом:

• СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена;
• СИП-1 – с неизолированной нейтралью;
• СИП-2 – с изолированной нейтралью;
• СИП-4 – с равными по сечению изолированными жилами;
• А – неизолированный провод, скрученный из алюминиевых проволок;
• АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти цифры обозначают степень гибкости проводов. Чем выше значение, тем провод более гибкий.

Разберем все перечисленное на примере: провод ПВС 2х0,75

1. Данный кабель имеет 2 медных жилы, на 0,75 кв.мм. каждая;
2. П – провод;
3. В – винил оболочка из поливинилхлоридного (ПВХ) пластика;
4. С – соединительный.

Маркировка кабеля Точно также производится и маркировка кабеля:

Для кабеля ВВГ:

• А – токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди;
• В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката;
• В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката;
• Г – гибкий или небронированный.

В зависимости от группы использования в маркировке кабелей встречаются следующие обозначение:

ВВГ-П:

“П” – слоский, изолированные жилы уложены параллельно в одной плоскости.

ВВГз:

“з” – с заполнением, заполнение из резиновой смеси.

ВВГнг:

“нг”- негорючий, ПВХ пластикат пониженной горючести.

ВВГнг -LS:

• “LS” – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.
• “FR”- от английского fire resistant что значит «огнестойкий»

АВБбШв:

• Б – броня из стальных лент;
• Ш- шланг защитный из ПВХ пластиката;
• в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

• С – свинцовая оболочка;
• 2л – две лавсановые ленты;
• Г – голый. Защитный покров из двух стальных оцинкованных лент;
• К – защитный покров из круглых стальных оцинкованных проволок;
• Ц – изоляция бумажная, пропитанная нестекаемым составом.

АКВВГЭ:

• К – контрольный;
• Э – экран общий из алюминиевой фольги поверх скрученных жил;

АПвБбШп:

• “П” – изоляция из силанольносшитого полиэтилена;
• “п” – наружная оболочка из полиэтилена.

АПвПу2г:

• “у” – усиленная оболочка из полиэтилена;
• “2г” – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ:

АСРГ, АВРГ, ВРГ:

АПсВГ, АПВГи т.д.:

ВВГнг(ож):

“(ож)” – одножильное. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Разберем все перечисленное на примере: кабель ВВГнг (ож)-0,66 кВ 3х1,5

1. Данный кабель имеет 3 медных жилы, на 1,5 кв.мм. каждая;
2. В – винил оболочка из поливинилхлоридного (ПВХ)пластика;
3. В – винил изоляция из поливинилхлоридного (ПВХ) пластиката;
4. (нг) – негорючий материал.
5. 0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Вообще, кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.
6. (ож) – исполнение – одножильное.

Как правильно соединить алюминиевые провода

Учитывая достоинства и недостатки данного типа проводниковой продукции, при их соединении принято использовать винтовые или пружинные зажимы.

Перед тем, как соединить алюминиевые провода при помощи винтовых зажимов, рекомендуется:

• очистить их концы от изоляционного покрытия на 2 см;
• зачистить их с помощью мелкозернистой шкурки;
• скрутить оголенные концы в кольцо диаметром чуть больше, чем диаметр зажимного винта;
• надеть полученную петлю на зажимный винт и завинтить до максимального упора.

Недостатком данного метода соединения является то, что из-за свойства алюминия «подтекать» винты придется постоянно подтягивать, поэтому они должны быть легкодоступными.

В случае использования пружинного метода соединения, необходимо предварительно зачищенные жилы вставить в специальные клеммники. Это позволит избежать повторного подтягивания контактов, так как их будет надежно фиксировать пружина, имеющаяся внутри клеммника.

Скрутка алюминиевых проводов не допускается правилами устройства электроустановок (ПУЭ).

Проблемы “старой” проводки и их решения

Причинами проблем со «старой» алюминиевой проводкой с жилами из алюминия марки АД0Е или марки 1350 считаются следующие особенности его свойств по сравнению с медной проводкой :

• выше ползучесть
• ниже пластичность
• выше температурное расширение
• окисление поверхности контакта
• гальваническая коррозия в контакте с латунью и сталью.

1) Ползучесть

Проблема:

Алюминий марки АД0Е (1350) под постоянной нагрузкой в контактном соединении проявляет ползучесть, что приводит к ослаблению электрического контакта (рисунок 1). Ползучесть – это, упрощенно, медленная пластическая деформация при напряжениях ниже предела текучести. См. подробнее здесь.

Рисунок 1 – Ползучесть алюминия и ослабление контакта

Решение:

Алюминиевые жилы из сплавов 8030 и 8017 имеют более высокую стойкость к ползучести, которая близка к той, которой обладают медные жилы. Это достигается, в основном, за счет повешенного содержания железа (рисунок 2).

Рисунок 2

2) Пластичность

Проблема:

Проволоку из алюминия 1350 применяли в алюминиевой проводке в полностью нагартованном состоянии Н19. В этом состоянии предел прочности лишь незначительно превышает предел текучести, а относительное удлинение составляет всего 1,5-2 % (рисунок 3) . С этим связана «хрупкость» этой алюминиевой проволоки и ее чувствительность к надрезам и вмятинам.

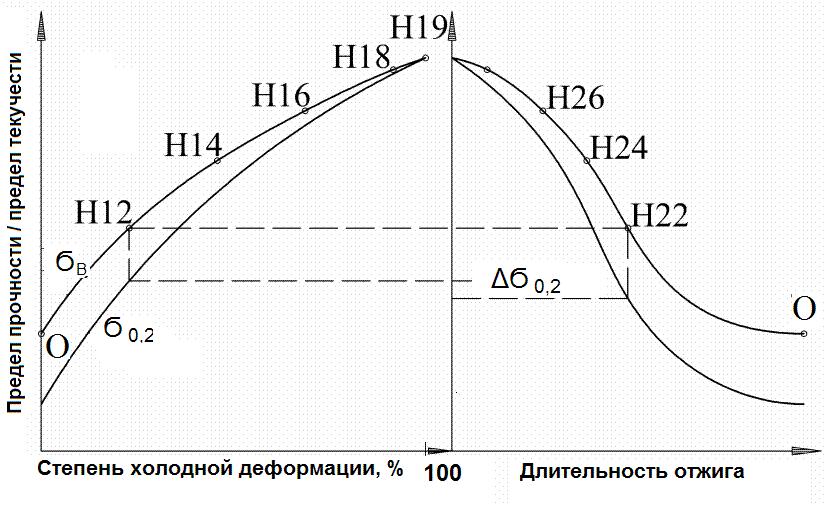

Рисунок 3– Изменение пределов прочности и пластичности
при нагартовке и отжиге алюминия

Решение:

Алюминиевые жилы из сплавов 8030 и 8176 имеют состояние Н2х, то есть с применением промежуточного отжига, что дает относительное удлинение не менее 10 % .

3) Температурное расширение

Алюминий при нагреве увеличивает свои размеры и объем в большей степени, чем другие материалы, которые находятся вместе с ним контактном соединении, например, латунь или сталь. Это вызывает температурные напряжения и, часто, пластические деформации, что приводит к уменьшению площади контакта и к еще большему его нагреву (рисунок 4) .

(а)

(б)

Рисунок 4

Решение:

• Коэффициент температурного расширения алюминия практически не зависит от легирующих элементов или технологии . Для компенсации повышенного температурного расширения алюминиевой проводки применяют специальные контактные устройства из материалов, близких по температурному расширению (рисунок 5) .
• Для алюминиевой проводки категорически не применяют так называемые вставные контакты, когда провод «втыкается» в контактное устройство . Эти контакты являются очень чувствительными к различиям температурного расширения материалов контактного устройства и алюминиевого проводника.

Рисунок 5

4) Окисление поверхности контакта

Проблема:

Свежая поверхность алюминия мгновенно покрывается пленкой из оксида алюминия. Оксид алюминия является электрическим изолятором. Толщина этой пленки зависит от температуры и влажности окружающей среды.

Решение:

При температуре 25 ºС толщина оксидной составляет всего 2-50 нм. Механическое усилие, которое прилагается к алюминиевому проводу винтом или пластиной легко «проламывает» хрупкий слой оксида алюминия. Кроме того, напряжения, которое применяется в распределительных сетях зданий (обычно от 120 до 480 В) достаточно, чтобы преодолеть изолирующие свойства естественного оксида алюминия .
Для того, чтобы получить максимально хорошее соединение лучше удалить оксидный слой с поверхности алюминиевого проводника и нанести на него токопроводящую смазку

Это особенно важно для проводников, которые работают во влажной или коррозийной атмосфере, при высокой температуре или при длительном сроке службы. Токопроводящая смазка предотвращает дальнейший рост оксидной пленки и, кроме того, исключает попадание на поверхность контакта влаги или другого электролита, что исключает гальваническую коррозию (см

ниже).

5) Гальваническая коррозия алюминия

Проблема:

Материалами, которые применяются в контактном соединении с алюминием, могут оказаться другие металлы, например, сталь или латунь. При наличии влаги это может приводить к образованию гальванической пары и вызывать гальваническую коррозию алюминия (см. рисунок 3). Эта коррозия ухудшает условия контакта и также может вызывать перегрев контактного соединения.

Решение:

• Применение специальных контактных устройств из материалов, не вызывающих гальваническую коррозию алюминия (см. рисунок 4);
• Применение специальной контактной смазки (см. выше пункт 4)).

Применение алюминиевых проводов

Наиболее популярными считаются марки алюминиевых проводов СИП и АВВГ.

Универсальный силовой провод АВВГ может применяться при любых условиях, резких перепадах температур и при высоком показателе влажности — до 98%. Это достаточно прочный на разрыв и устойчивый к воздействиям агрессивных сред кабель с алюминиевыми токопроводящими жилами и поливинилхлоридной изоляцией.

Такие провода предназначаются для стационарных одиночных прокладок электропроводки, которые не будут подвергаться значительным механическим нагрузкам, например:

• на открытых участках, где воздействие климатических факторов максимальное;
• в пустотах, которые обустраиваются в строительных конструкциях;
• в подвалах и помещениях, которые подвергаются затоплениям;
• редко под землей.

Такие провода можно применять для эксплуатации в системах, где проходит напряжение не больше 660 В, а для проводников с поперечным сечением жилы более 50 мм допустимо применение в сетях, которые находятся под напряжением 1000 В.

Маркировка алюминиевых проводов СИП означает, что они предназначаются для того, чтобы обеспечивать и распределять электроэнергию в воздушных силовых линиях и в осветительных электросетях, имеющих напряжение до 35 кВ. Их можно использовать как альтернативу традиционным неизолированным проводам, потому как они имеют изоляционный слой из полиэтилена. К преимуществам СИП относятся такие их свойства:

• предотвращают возникновение риска нахлестывания и перекручивания проводов, что характерно для неизолированных линий;
• способствуют уменьшению ширины просеки, и при прокладывании линии электропроводов в городе не требуют выделения большой полосы отчуждения земли;
• уменьшают расходы на эксплуатацию до 80%;
• нивелируют риски незаконного подключения и кражи электроэнергии.

Преимущества и недостатки алюминия

У алюминиевой кабельной продукции есть свои преимущества и недостатки, на основании которых происходит выбор материала для конкретных задач.

Преимущества:

1. Цена. Стоимость кабеля играет решающую роль при больших объёмах производства. Однако следует учитывать, что если алюминиевый кабель ощутимо дешевле медного аналогичным сечением, то при сравнении меди и алюминия с разными сечениями, но сопоставимой допустимой токовой нагрузкой разница в стоимости не столь существенна.
2. Вес. Алюминиевый кабель весит примерно в два раза меньше медного, поэтому при прокладке алюминия по воздушным линиям нужно вдвое меньше опор. Это сокращает расходы на строительство линий.

Недостатки:

1. Текучесть. Алюминиевые кабели и провода в большинстве своем делаются из мягких сплавов, а это пагубно сказывается на качестве контакта. При эксплуатации контакты с алюминием ухудшаются (особенно на скрутках и винтовых зажимах) и их нужно периодически протягивать. Это связано с его текучестью.
2. Окисление. При работе алюминиевого проводника во влажной среде и на воздухе происходит его окисление. В этом процессе поверхность жилы покрывается оксидной пленкой, после чего окислительные процессы останавливаются. Потому что образовавшаяся пленка препятствует их развитию. С одной стороны таким образом алюминий сам себя защищает от полного сгнивания, а с другой – оксидная пленка не проводит ток. Следовательно, контакт сначала начинает усиленно греться, по мере возрастания переходного сопротивления, а затем и вовсе исчезает.
3. Хрупкость. Большая часть проводов из алюминия ломаются, стоит их несколько раз согнуть. Это приводит к проблемам, как на этапе монтажа электроустановки, так и в процессе обслуживания, например при замене розеток и другого электрооборудования.

Однако некоторые из недостатков, например, текучесть, зависят от конкретного производителя и марки продукции, т.к. в этой сфере применяются различные сплавы.

Алюминиевый кабель

Завод «Энергокабель», работая на отечественном рынке с 2000 года, сегодня прочно занимает лидерские позиции в области производства кабельно-проводниковой продукции. Предприятие предлагает своим клиентам широкий ассортимент и постоянное высокое качество всех выпускаемых кабелей и проводов. Одно из направлений деятельности завода — выпуск различных видов алюминиевого кабеля, соответствующего всем требованиям ГОСТов.

Силовой кабель алюминиевый сегодня пользуется большим спросом ввиду своей экономичности.

Кабель с алюминиевыми жилами характеризуется меньшим удельным весом, чем кабель с медными жилами. Кабель силовой с алюминиевыми жилами может иметь разную конструкцию в зависимости от условий эксплуатации. Например, если оболочка алюминиевого кабеля может часто подвергаться механическим ударам, трению и вибрации, в его структуру должна входить специальная броня (такой кабель нередко кладут в зонах, где сейсмическая активность более высока или сам грунт очень подвижен). В условиях постоянно/переменно низких температур, когда кабель алюминиевый должен выдерживать перепады до -60 градусов по Цельсию, используется кабель с поливинилхлоридной оболочкой, гарантирующей стойкость к сильному холоду (исполнение типа -ХЛ).

Кабель из алюминия эксплуатируется в различных схемах для распределения тока в классических установках стационарного типа, если частота тока составляет не более 100 Гц, а напряжение — не более 1000 Вт.

Сечение жил, мм2

Номинальная толщина изоляции и значения толщин оболочек для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН указаны в таблице (при этом большие значения толщин оболочек относятся к кабелям с большим числом жил). Жилы кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН должны иметь цифровую маркировку или отличительную расцветку, при этом зелено-желтый цвет изоляции применяют только для жилы заземления. Цвет изоляции для кабелей марки КОГ-1 и КГЭ не нормируется, в кабелях марки КШВГТ-10 основные жилы могут иметь любой цвет, кроме черного.

Изолированные жилы должны быть скручены в правом направлении, при этом для обеспечения эксплуатации при заданных условиях изолированные жилы в кабелях марок КГ, КГН с тремя основными и двумя вспомогательными жилами сечением 16 мм2 и более, кабелей марки КПГ с четырьмя жилами 16 мм2 и более должны быть скручены вокруг резинового сердечника, а в кабелях марок КПГС и КПГСН с четырьмя жилами сечением 16 мм2 и более, пяти- и шестижильных всех сечений должны быть скручены вокруг круглого или профилированного резинового сердечника. В кабелях марки КШВГТ-10 все изолированные жилы должны быть скручены с заполнителем в центре из электропроводящей резины, а оболочка выполняется двухслойной с внутренним слоем из электропроводящей резины.

Для удобства разделки кабелей поверх скрученных жил должен быть наложен слой синтетической пленки или другого материала. В кабелях марки КОГ-1 и одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина оболочки должна быть равна сумме толщин изоляции и оболочки.

Справочные значения наружных диаметров и масс кабелей, наиболее массово выпускаемых типоразмеров, указаны в таблицах. С учетом значительных допусков реальные значения могу отличаться на 10% в меньшую или большую сторону.

Кабели силовые с алюминиевыми токопроводящими жилами с изоляцией из сшитого полиэтилена, внутренней и усиленной наружной оболочкой из полиэтилена

Кабели силовые— Кабели силовые на номинальное напряжение 6 кВ

Производитель

ООО «Кабельный завод «ЭКСПЕРТ-КАБЕЛЬ» на RusCable.Ru:— все марки ООО «Кабельный завод «ЭКСПЕРТ-КАБЕЛЬ»— страница ООО «Кабельный завод «ЭКСПЕРТ-КАБЕЛЬ»

Описание:

Кабели силовые с алюминиевыми токопроводящими жилами с изоляцией из сшитого полиэтилена, внутренней и усиленной наружной оболочкой из полиэтилена

Токопроводящая жила:

алюминиевая жила, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-2012

Изоляция:

сшитый полиэтилен

Экран:

из медных проволок, скреплённых медной лентой, сечение медной ленты включается в сечение металлического экрана, если токопроводящие жилы имеют круглую форму, то металлический экран накладывается на каждую жилу. Экран из медных проволок, скреплённых медной лентой: • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 — 120 кв.мм.; • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 — 300 кв.мм.; • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более

Разделительный слой:

полиэтилентерефталатная (ПЭТ) лента или другой равноценный материал наложенный с перекрытием

Броня:

из медных проволок, скреплённых медной лентой, сечение медной ленты включается в сечение металлического экрана, если токопроводящие жилы имеют круглую форму, то металлический экран накладывается на каждую жилу. Экран из медных проволок, скреплённых медной лентой: • сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 — 120 кв.мм.; • сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 — 300 кв.мм.; • сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более

Скрутка:

жилы скручены в сердечник вокруг жгута (корделя) из ПВХ пластиката

Наружная оболочка:

полиэтилен с усиленной оболочкой

Заключение

1. Работа с алюминиевыми проводами и кабелями для внутренней и наружной проводки зданий, в том числе, из сплавов 8030 и 8176 требует дополнительных знаний и навыков по сравнению с работой с медными проводами и кабелями. Для этого, например, в США и Канаде, разрабатываются и распространяются специальные стандарты, руководства и рекомендации, а также проводятся семинары и тренинги.

2. В США и Канаде провода и кабели из алюминиевых сплавов 8030 и 8176 применяют в основном, начиная с размера 8 AWG. Такие кабели применяют для подключения крупных бытовых потребителей электроэнергии, таких как сушилки, бойлеры, кондиционеры, а также для подвода электроэнергии от общих сетей к распределительным щиткам индивидуальных домов. Для разводки внутренней проводки при строительстве новых домов алюминиевые провода и кабели с размерами 10 AWG и 12 AWG практически не применяются.

3. За последние два десятилетия в США и Канаде расширилось применение проводов и кабелей из алюминиевых сплавов 8030 и 8176 для подводящих (фидерных) линий подачи электроэнергии для высотных жилых, офисных зданий и дата-центров, а также крупных сооружений, например, стадионов.

1. Изменение №2 к СП 256.1325800.2016 – 19.09.2018.
2. Aluminum and Aluminum Alloys / ed. J.R. Davis – ASM International, 1993.
3. Кабели силовые с токопроводящими жилами из сплавов алюминия для электропроводок в жилых зданиях / Каменский М.К., Недайхлиб Т.А., Фрик А.А. – Кабели и провода – №3, 2018.
4. Aluminum Alloy Conductors: 45 Years of Reliable Installations /Christel Hunter – IAEI News magazine – January 18, 2016.
5. Design of Aluminium structures: Selection of Structural Alloys Structural Design according to Eurocode 9 /R. Gitter – EUROCODES: Background and Applications, 2008.
6. ASTM B 230 Standard Specification for Aluminum 1350–H19 Wire for Electrical Purposes.
7. ASTM B 800 Standard Specification for 8000 Series Aluminum Alloy Wire for Electrical Purposes – Annealed and Intermediate Tempers.
8. Evaluation of Aluminum Cable / Breck Booker, Southwire – 2011.
9. NECA/AA 104-2012 Recommended Practice for Installing Aluminum Building
   Wire and Cable.
10. The Evolution of Aluminum Conductors Used for Building Wire and Cable – National Electrical Manufactures Association (NEMA), 2012.
11. Building Wire – Product Catalog – Alcan Cable
12. https://www.southwire.com/Building-Wire/c/building-wire
13. Stabiloy, Aluminum or copper? /Alex Mak – Alcan – 2008
14. Technical Information on Electrical Aluminum – Aluminum Association, 2019
15. Aluminum Electrical Conductor Handbook /Aluminum Association, 1989.
